Профиль для гипсокартона.Как выбрать, таблица размеров и цены

Автор building-su На чтение 20 мин Просмотров 301 Опубликовано 09.10.2020

Содержание

1. Материалы: из чего делают профили для ГКЛ
2. Потолочный профиль для гипсокартона. Размеры и виды.
3. Стоечный профиль (обозначается как: CD или ПП).
4. Направляющий (UD или ППН).
5. Профиль (UW).
6. Усиленный для потолка
7. Перегородочные
8. Арочные профили
9. Крепежные элементы
10. Для защиты наружных углов
11. Плюсы и минусы металлических профилей
12. Как выбрать профиль для ГКЛ
13. Толщина металла
14. Выбор производителя
15. Как выбрать качественное изделие
16. Подсчет количества профилей
17. Расчеты для одной стены
18. Расчет количества профилей для потолка
19. Вычерчивание периметра под направляющие профили
20. Монтаж направляющих профилей под гипсокартон
21. Монтаж стоечных профилей под гипсокартон
22. Особенности крепления каркаса к потолку
23. Установка ячеистого каркаса
24. Монтаж поперечного каркаса для одного уровня конструкции
25. Видео как правильно крепить подвес
26. Полезные советы

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Усиленный для потолка

Имеет маркировку UA, толщину металла 2 мм. Применяется для создания усиленных каркасных оснований подвесных потолков.

Кроме того его используют в качестве части конструкции для крепления оконных и дверных коробок.

Перегородочные

В эту категорию входят 2 разновидности профилей:

• Направляющий. Имеет маркировку UW. По принципу аналогичен профилю UD, но имеет немного другие характеристики: большую высоту (40мм) и ширину (обычно 50, 65, 75 и 100 мм).
• Несущий или стоечный. Имеет маркировку CW и высоту полки 50мм.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые

Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000		1001-2000	2600, 3100, 4000
2001 — 3000		2001-3000
3001 — 4000		3001-4000
4001 — 5000		4001-5000
> 5000		> 5000

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0. 4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Плюсы и минусы металлических профилей

Металлические профили используются не только при возведении конструкций из ГКЛ, но и для крепления других отделочных материалов.

К преимуществам стальных профилей можно отнести следующее:

1. Благодаря оцинкованному покрытию рейки надежно защищены от коррозии, поэтому их можно монтировать в помещении с повышенной влажностью. Они выдержат даже прямой контакт с водой при затоплении сверху.
2. Если металлический каркас сравнивать с деревянной обрешеткой, то срок его службы намного больше. Он не деформируется со временем, элементы из металла не утрачивают свои технические характеристики.
3. Материал не портят микроорганизмы, насекомые и грызуны, чего нельзя сказать о деревянной обрешетке. Благодаря этому сохраняется прочность каркаса и продлевается его срок службы.
4. Сталь является пожаробезопасным материалом. В этом ее главное преимущество перед древесиной.
5. Гипсокартонный потолок не растрескается со временем, потому что элементы каркаса не деформируются из-за перепадов влажности и температуры.
6. Рейки из стали отличаются удобством и простотой монтажа. Они легко режутся.

Можно сказать, что недостатков у металлических профилей практически нет. Намного выгоднее делать каркас из оцинкованных реек, чем сооружать деревянную обрешетку, которая деформируется со временем, не может применяться в условиях повышенной влажности и отличается низкой устойчивостью к возгоранию.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как выбрать качественное изделие

Для того чтобы не ошибиться при выборе металлопрофилей в магазине, обратите внимание на следующие советы и рекомендации:

• Проверяйте толщину металла и остальные размеры изделия. Это можно сделать с помощью специального инструмента (штангенциркуля), либо сравнив несколько металлопрофилей от разных производителей.
  Если толщина изделия будет недостаточной, при монтаже саморезы будут постоянно прокручиваться из-за срывающейся резьбы, а неверные размеры затруднят процесс монтажа ровного каркаса.
• Если в упаковке хотя бы на одном изделии видна ржавчина, лучше отказаться от такой покупки. Это означает, что процесс коррозии уже начался, и крепить такой профиль на поверхность нельзя.
• Обильно смазанные профили обычно говорят о том, что продавец пытается скрыть некачественное покрытие металла.
• Остерегайтесь изделий с неровной прокаткой – любые искривления будут сильно затруднять работу с ними. Выявить такой дефект достаточно легко, ведь при взгляде вдоль профиля сразу будут заметны любые отклонения от прямой формы. По этой же причине стоит осторожно перевозить металлопрофили, так как они легко могут погнуться.
• Не стоит покупать изделия, на которых имеются заусенцы и сколы. Это может привести к получению порезов во время их монтажа.

Выбор профиля – это как раз тот случай, когда не следует экономить на качестве.

Любые погрешности приведут к некачественно выполненной работе, и впоследствии вам придется переплачивать за исправление всех «косяков».

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Особенности крепления каркаса к потолку

При помощи оцинкованного профиля можно установить два вида каркаса: ячеистый и поперечный. И в том и в другом случаях потребуется сделать уменьшенный чертеж будущего подвесного потолка, на котором отметить места расположения всех направляющих и несущих планок, а также крепления подвесов и других элементов конструкции.

Установка ячеистого каркаса

Монтаж профилей будет осуществляться следующим образом:

• перенести при помощи карандаша или обивочного шнура на потолочную поверхность рисунок. Для точности используют уровень и рулетку;
• на CD-профилях проделать отверстия на расстоянии 30-40 см друг от друга;
• зафиксировать направляющие элементы по горизонтальной линии к стеновой поверхности при помощи анкерных дюбелей;
• отступив 30 см от стены, через каждые 60 см прикрепить на саморезы или 6 миллиметровые дюбели П-образные подвесы;
• обратную сторону CD обклеить уплотнителем и прикрепить изделия к подвесам на саморезы. При недостаточности длины планок, размер деталей увеличивается соединителями;
• зафиксировать перемычки крабами с шагом в 60 см в шахматном порядке.

Важно! На всем этапе работ необходимо постоянно контролировать ровность будущей потолочной поверхности и регулировать ее при помощи пружинных подвесов.

Монтаж поперечного каркаса для одного уровня конструкции

Преимущество такого способа заключается в отсутствии необходимости приобретать и устанавливать некоторые элементы. В частности, перемычки и крабы. Благодаря параллельному креплению профилей данный способ получил название рельсового.

Порядок действий будет следующим:

• таким же образом, как и в предыдущем способе, чертеж переносится на потолок. При этом шаг между поперечными профилями должен составлять 50 см;
• по горизонтали по всему периметру помещения на стеновой поверхности проводится линия, к которой будут крепиться направляющие;
• далее осуществляется монтаж направляющих деталей, в пазы которых заводятся края несущего поперечного профиля и фиксируются при помощи саморезов.

Проверка ровности будущей подвесной конструкции также должна обязательно проверяться на всех этапах выполнения работ.

Видео как правильно крепить подвес

Видео:

Видео:

Полезные советы

И еще несколько рекомендаций:

• После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

• Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
• При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Источники

• https://stroychik.ru/strojmaterialy-i-tehnologii/profil-dlya-gipsokartona
• https://o-remonte.com/profil-dlya-gipsokartona-razmery-i-vi/
• https://dekoriko. ru/otdelochnye-materialy/gipsokarton/razmery-profilya/
• https://srbu.ru/stroitelnye-materialy/222-vidy-profilej-i-komplektuyu.html
• https://www.sdvor.com/articles/profil-dlia-gipsokartona-kratkii-likbez/
• https://sdelalremont.ru/vidy-profilej-dlya-gipsokartonnyx-rabot-i-ix-naznachenie.html
• https://KakPostroitDomic.ru/vnutrennyaya-otdelka/potolki/vidy-potolkov/gipsokartonnye-potolki/profil-potolochnyy.html
• https://mr-build.ru/materiali/napravlyayushchie-dlya-gipsokartona.html
• https://stroyday.com/profil-dlya-gipsokartona/
• https://rykinekruki.ru/giprok/urok-3-kak-sdelat-karkas-dlya-gipsokartona/
• https://HoroshijPotolok.ru/otdelka/profil-potolochnyj.html
• https://sdelalremont.ru/kak-krepit-profil-pod-gipsokarton-i-kakimi-dyubel-gvozdyami.html
• https://mr-build.ru/konstruktsii/kak-krepit-profil-dlya-gipsokartona-k-stene.html

Профиль для гипсокартона: размеры, виды, направляющие, расчеты

Какие бывают размеры и виды профиля для гипсокартона и как провести соответствующие расчеты? Эти вопросы требуют особой проработки, если решено использовать данный листовой материал при обустройстве помещения. Его можно применить при отделке стен и потолка, для изготовления перегородок, и в каждом случае существуют определенные нюансы, влияющие на выбор материала. Специальный профиль позволяет установить гипсокартонные листы качественно и надежно.

Содержание

• Сущность элемента
• Поверхностные профили
• Арочные профили
• Усиленные профили
• Дополнительные элементы
• Проведение расчетов

Сущность элемента

Профили для гипсокартона – это специальные комплектующие детали, позволяющие надежно зафиксировать гипсокартонные листы при проведении отделочных работ или возведении перегородок. Они решают такие задачи: формирование обрешетки (каркаса) для обшивки поверхности листами, закрепление и защита от повреждений граней и углов, направление укладки и обеспечение нужной формы, упрочнение конструкции, выравнивание поверхности, соединение листов между собой.

Для гипсокартона используется металлический профиль, чаще всего из оцинкованной стали. К нему предъявляются следующие основные требования: достаточная механическая прочность, небольшой вес, технологичность (простота обработки), стойкость к внешним воздействиям (в т. ч. коррозионная стойкость при повышенной влажности).

По назначению профили подразделяются на 3 основные категории:

1. Поверхностный (плоскостной) тип. Эти элементы предназначены для формирования обрешетки при отделке больших поверхностей (стены, потолки).
2. Фигурный, арочный тип. Такие профили применяются для задания криволинейного направления укладки листов, в т. ч. формирования арок и иных закругленных форм.
3. Высокопрочный стеновой профиль. Из него возводится каркас для перегородок.

Каждая из указанных категорий включает набор профилей, различающихся по форме и размерам. Каждый такой элемент выполняет определенную функцию, но в наборе они составляют единую конструкцию.

Поверхностные профили

Наиболее часто гипсокартон применяется для выравнивания стен и создания навесного потолка. Для этих целей на поверхности закрепляется каркас для крепления листов, формируемый из элементов разной формы, составляющих группу поверхностных, а точнее, поверхностно-плоскостных, профилей.

В указанную категорию входят следующие типы элементов:

1. Направляющий профиль (П-образный или UD-профиль). Он закрепляется по периметру стенового или потолочного каркаса, формируя его границы. При изготовлении подвесного потолка этот профиль закрепляется на стене на небольшом расстоянии от потолка. Используется профиль марки ПН 28х27 (первая цифра указывает ширину, а вторая – высоту профиля в мм). Для изготовления стенового каркаса применяются профили марок ПН 50х40, 65х40, 75х40 и 100х40. Как правило, на каждом элементе уже готовы отверстия для крепления его к стене (шаг – 30-45 см).
2. Потолочный профиль (С-образный или CD-профиль). С его помощью создается обрешетка под всей поверхностью потолка. Его концы закрепляются в направляющем профиле, а к потолку он крепится с помощью подвесов. Основная марка – ПП 60х27 (ширина – 60 мм, высота профиля или спинка – 27 мм).
3. Стоечный профиль (С-образный или CD-профиль). Из него собирается стеновой каркас для облицовки гипсокартоном. Он устанавливается вертикально, а его концы закрепляются у пола и потолка в направляющем профиле. Применяются марки ПС 50х50, 65х50, 75х50 и 100х50.
4. Угловой (У-образный) профиль. Он используется для защиты наружных углов перегородок и стеновой облицовки. Основная марка ПУ 31х31.

Все перечисленные элементы выпускаются стандартной длиной – 275, 300, 400 и 450 см.

Прочностные характеристики и жесткость зависит от толщины металла, использованного для изготовления профиля. При формировании стенового каркаса допускается экономия за счет применения облегченной конструкции, но для потолка надо применять профили из стали толщиной 0,5-0,7 мм.

Арочные профили

Стандартные металлические профили представляют собой достаточно жесткую конструкцию, которая не поддается значительным изгибам. Для формирования округлых потолочных сводов используются специальные арочные профили типа ПА. По аналогии с предыдущей категорией арочные конструкции также составляются из направляющих и потолочных элементов.

Существует два основных типа арочных, направляющих профилей:

1. Вогнутые элементы. Они могут изгибаться дугой с радиусом не менее 50 см. Стандартная длина – 3 м.
2. Выпуклые элементы. Они способны гнуться с минимальным радиусом 1 м. Выпускаются такие профили длиной 6 м.

Указанные элементы изготавливаются чаще всего из профиля ПП 60х27, но в них отсутствуют ребра жесткости, ограничивающие изгиб. Кроме того, наносится специальная перфорация, облегчающая плавный изгиб по дуге. Между направляющими профилями ПА закрепляются обычные С-образные профили.

Усиленные профили

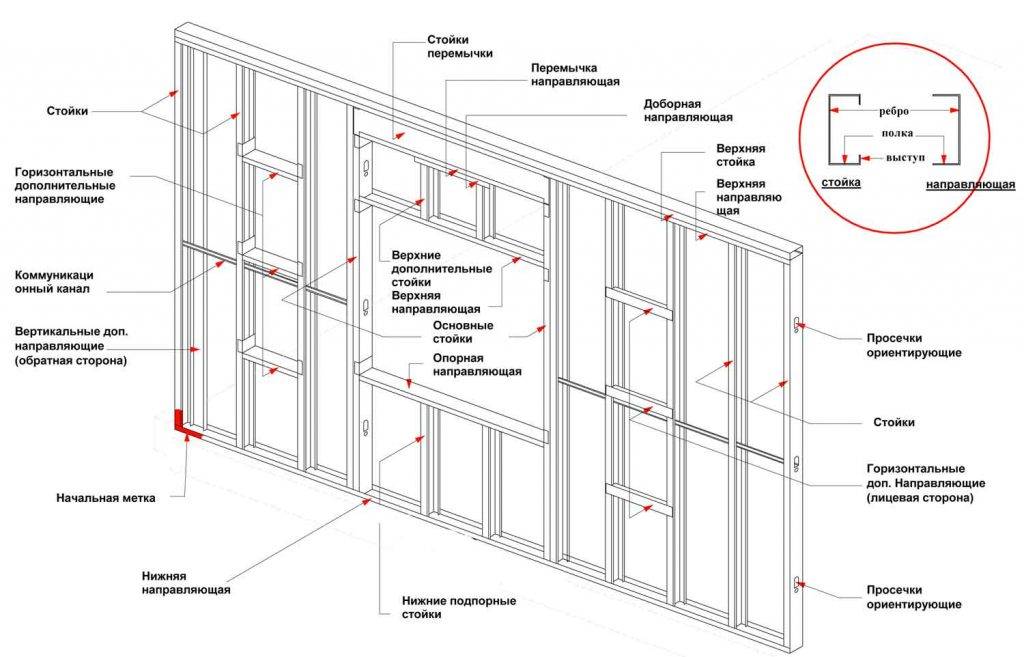

При изготовлении в помещении промежуточных стен из гипсокартона возводится несущий каркас – перегородка из профилей. В таких конструкциях используются элементы повышенной прочности:

1. Направляющие элементы (UW-профили). По сути, это аналог П-образных профилей, но выполненный из более толстой стали. Наиболее востребованные марки: UW 50х40, 75х40, 100х40, 125х40 и 150х40. Эти элементы прикрепляются к полу и потолку, ограничивают каркас для перегородки.
2. Опорные элементы (CW- профиль). По назначению они аналогичны С-образным профилям. Устанавливаются опорные элементы вертикально с шагом 40-45 см, а концы закрепляются в направляющем профиле. Основные марки: CW 50х50, 75х50, 100х50, 125х50 и 150х50.

Оба изделия выпускаются строительной длиной в диапазоне 2,3-4 м. С помощью их возводится каркас, который с 2-х сторон обшивается гипсокартоном.

Дополнительные элементы

Перечисленные элементы формируют основу для облицовки гипсокартоном. Однако необходимы еще и комплектующие, призванные установить и надежно закрепить сами профили. Наибольшая проблема возникает при обустройстве каркаса для подвесного потолка. Для закрепления его на потолочном перекрытии применяются специальные подвесы. Они представляют собой стальную ленту такой конструкции. В средине располагается площадка с отверстием для крепления к потолку.

На границах крепежной площадки лента изгибается под прямым углом, и эти опускаемые вниз части имеют перфорацию, которая облегчает изгиб и позволяет закрепить подвес на С-профиле. Подвес закрепляется на боковой поверхности профиля, охватывая его с двух сторон. Крепление осуществляется саморезами. Наличие перфорации позволяет регулировать расстояние от потолочной поверхности до места крепления на профиле.

При установке тяжелой потолочной конструкции или при креплении к деревянному перекрытию дюбели не обеспечивают достаточную надежность. В таких случаях используются подвесы анкерного типа. Они крепятся с помощью анкерных болтов, а подвесы имеют более прочную конструкцию с регулировочной тягой.

Соединитель типа «краб» предназначен для формирования надежных крестообразных сочленений элементов каркаса. Они соединяют С-образные профили между собой. Обычно «крест» образуется следующим образом – один профиль пропускается через соединитель, а к нему пристыковываются другие профили с обеих сторон, под прямым углом.

При изготовлении многоуровневого потолка из гипсокартона используются специальные двухуровневые соединители. Они позволяют надежно стыковать листы, направленные перпендикулярно друг другу.

Для наращивания элемента, когда не хватает его длины, используются удлинители. Они позволяют прочно скреплять 2 профиля в одном направлении.

Основные крепежные элементы – дюбели и саморезы (самонарезающие шурупы) по металлу. Дюбели (как правило, пластиковые) диаметром 8-10 мм вбиваются в заранее просверленные отверстия в стене или потолке. Саморезами соединяются металлические профили между собой, с дополнительными элементами и с дюбелями.

Проведение расчетов

Простой расчет профилей позволяет правильно выбрать их размер и количество. Потребность в направляющем профиле для потолка соответствует периметру помещения с запасом 5-20% в зависимости от наличия выступов или ниш, несовпадения размеров потолка со стандартными длинами профилей. Ширина профиля ПН определяется толщиной листов гипсокартона (при укладке нескольких слоев – суммарной толщиной) и высотой профиля ПП, т. к. этот элемент должен заходить во внутрь направляющего элемента.

Потребность профилей ПП и ПС рассчитывается с учетом параметров формируемого каркаса:

1. Для подвесных потолков количество стандартных профилей типа ПП длиной 3 м определяется по формуле n = 3Kxbx (Lxh+1), где b, L – ширина и длина потолка, соответственно; h – шаг установки профилей; К – поправочный коэффициент (коэффициент запаса). Коэффициент К зависит от площади потолка: при площади до 12 кв. м он равен 1,28; при площади в пределах 12-25 кв. м – 1,18; при площади более 25 кв. м – 1,08.
2. Количество стоечных профилей типа ПС при высоте помещения менее 3 м определяется по формуле n = К(hхР+4), где Р – периметр стены, К – коэффициент запаса, определяемый аналогично предыдущему случаю.
3. При высоте помещения более 3 м в расчет профилей ПС вводятся уточнения: n = 3Н(hхР+4)+КхР, где Н – высота помещения.

Выбор несущих элементов по размеру зависит от реальной нагрузки на них. Профиль ПС 50х50 подходит при однослойной облицовке гипсокартоном с удельным весом не более 8,4 кг/кв. м. При использовании толстых листов, влагостойкого гипсокартона ГВЛ или при двухслойной облицовке для каркаса выбирается профиль ПС100х50 и более крупный.

Количество подвесов выбирается с учетом предполагаемого веса подвесного потолка. При нагрузке не более 15 кг/кв. м подвесы устанавливаются с шагом 90-100 см. Если нагрузка составляет 16-29 кг/кв. м, то шаг уменьшается до 60-65 см, а при 30-55 кг/кв. м – до 40-45 см. Подвесы необходимо распределять равномерно по потолку, а потому шаг немного корректируется. Крайние крепления устанавливаются на расстоянии 15-20 см от стены. Ориентировочно количество подвесов определяется по суммарной длине профилей ПП, если его разделить на шаг установки. Более точно потребность определяется путем разметки потолка.

Перед началом монтажа необходимо оценить и потребность в крепежных элементах (дюбели и саморезы). Для креплений листов используются саморезы длиной 35-40 мм. Их количество – примерно 100 штук на лист гипсокартона стандартных размеров. Потребность в дюбелях и соответствующих саморезах определяется из условия – для потолка 2 штуки на 1 подвес, а для профиля ПН – 1 штука через каждые 40 см.

Гипсокартон считается одним из лучших отделочных материалов, поэтому широко используется для выравнивания стен и изготовления подвесных потолков, а также внутренних перегородок. Для монтажа листов лучше всего использовать готовые стандартные металлические профили. Они позволяют осуществить все работы своими руками с гарантией качества и надежности. Важно правильно подобрать профили по видам и размерам.

Каковы распространенные размеры профилей для перегородок из гипсокартона?

Обычные размеры профилей перегородок из гипсокартона обычно составляют 75 мм и 100 мм, а расстояние между килями не может превышать 420 мм. Кроме того, перед установкой профилей для перегородок из гипсокартона, которые производятся на станке для производства профилей из гипсокартона, необходимо сначала обработать и выровнять контактные части, а затем выполнить соединение.

Подробное содержание будет представлено ниже.

Стандартный размер профилей перегородок из гипсокартона:

1.    Обычно для перегородок обычно используются легкие стальные рамы размером 75 мм и 100 мм. Эта спецификация определяет толщину перегородки, а длина обычно составляет 3 м и 4 м. Толщина гипсокартона обычно составляет 9,5 мм, 12 мм, 15 мм, а некоторая толщина менее 9,5 мм, но обычно она нестандартна; Длина составляет 2400 мм, 3000 мм, а ширина в основном 1200 мм.

2.    Как правило, гипсокартон с обеих сторон легкой стальной рамы разделен на перегородки, а толщина шпаклевки составляет 10 см, а толщина — 11 см. Общая толщина рамы составляет 7,5 см, а толщина двусторонней двухслойной уплотнительной пластины (1,20 см) килевой перегородки из легкой стали 75 типов составляет 9 мм. 0,90 см.

После покраски толщина стены превышает 10 см. Толщина стенки легкой стальной килевой перегородки типа 100 и 150 может быть определена по аналогии.

3.     Конструкция легкой стальной рамы не является статичной, и иногда во время строительства необходимо добавить и усилить киль; Расстояние между килями по вертикали следует определять в соответствии с шириной гипсокартона. Как правило, один размещается сбоку от гипсокартона, а другой — внутри доски.

Расстояние не более 600мм; когда в отделочном слое стены используется керамическая плитка и другие материалы, вес увеличивается, в это время расстояние между килями не может превышать 420 мм. Если высота перегородки должна быть увеличена, расстояние между килями должно быть соответственно уменьшено.



Этапы установки профилей перегородок из гипсокартона:

1.    Перед установкой верхнего киля по земле необходимо загладить контактную часть с килем. Например, чтобы сделать бетонный плинтус, столешницу нужно выровнять цементным раствором. Поскольку плинтус имеет небольшую ширину, обычно она составляет около 100 мм.

2.    При установке верхнего киля по земле необходимо наклеить две длинные неопреновые полоски или пенопластовые полоски на тыльную сторону киля. Метод склеивания заключается в использовании двусторонней клейкой ленты шириной 10 см, приклеивании отрезка ленты через каждые 500 мм или около того, а затем наклеивании неопреновой ленты на ленту.

3.    При установке киля вдоль верхней части для соединения с бетонными элементами обычно используются гвозди M5x35 мм, а для установки используется гвоздевой пистолет. Чтобы предотвратить проникновение гвоздей в киль, в каждую позицию для гвоздей следует добавить блок стальных пластин размером 30 мм x 30 мм и толщиной 2 мм. При установке вдоль верхнего киля также можно использовать дюбели или предварительно заложенные деревянные кирпичи для соединения с помощью шурупов.

4.    При установке С-образного вертикального киля вставьте верхний и нижний концы вертикального киля в верхний киль по земле, отрегулируйте размер в соответствии с требованиями, точно расположите и требуйте вертикального размещения.

На каждом вертикальном киле предусмотрены Н-образные прорезные квадратные отверстия на определенном расстоянии по длине киля, которые могут быть временно открыты в процессе монтажа для обеспечения резьбы и резьбы трубы в перегородке.



Если вы хотите узнать больше о профилях перегородок из гипсокартона, вы также можете посетить наш официальный веб-сайт, чтобы узнать о соответствующих машинах.

CURRIES — Стальные рамы для гипсокартона

Обзор

Каркасы для гипсокартона CURRIES доступны из холоднокатаной стали калибра 18, 16 или 14. Эти рамы изготовлены таким образом, чтобы обеспечить четкие, четкие линии, жесткую угловую конструкцию и тонкие линии под углом на всех стыках. Они предназначены для установки в проем после возведения стены и подходят практически для любой толщины стены. Все рамы покрываются заводским слоем антикоррозийной грунтовки, а также доступны с заводской эмалью. (Запросите нашу карту выбора краски. ) Их можно использовать в гипсокартонных конструкциях с использованием стальных, деревянных или ламинированных досок. Доступны рамы для дверей толщиной 1-3/8″ (35) или 1-3/4″ (44).

CURRIES предлагает сборные, разборные (KD) рамы из гипсокартона с размерами лицевой стороны 1-1/2″ (38) или 1-3/4″ (44).

Размеры рам должны соответствовать размерам дверей, в любой комбинации одиночных или парных. Рамы нестандартной ширины или высоты доступны по специальному заказу. Доступны профили с двойным шпунтом и 4-дюймовыми головками.

Рамы из гипсокартона серии C

Рамы должны быть серии C производства CURRIES, Мейсон-Сити, штат Айова. Рамы должны быть изготовлены из холоднокатаной или оцинкованной стали ( как указано) калибра 18, 16 или 14. Рамы должны быть разобраны, двойной обратный изгиб (чтобы не врезаться в стену), шов вровень с волосяным покровом в углу головки и косяка, а угол должен быть усилен скрытый зажим.Каждый косяк должен иметь один компрессионный анкер для надежной фиксации рамы между стойками и поддержания надлежащего выравнивания. Рамы должны быть тщательно очищены и обработаны фосфатом железа перед нанесением одного слоя обожженной грунтовки.Рамы должны быть усиление только для оборудования, устанавливаемого на поверхности, при этом сверление и нарезание резьбы должны выполняться в полевых условиях другими Минимальные требования к усилению оборудования должны быть следующими: армирование шарнира-7 калибр, поводок блокировки форсирование-14 калибра, соответствующее требованиям шаблона, и более тесное армирование-14 калибра.

Рамы серии CM

Рамы должны быть серии CM производства CURRIES, Мейсон-Сити, Айова. Рамы должны быть изготовлены из холоднокатаной или оцинкованной стали (в зависимости от спецификации) калибра 18, 16 или 14. Каркасы должны быть сварной угловой конструкции с двойным обратным загибом (во избежание врезания в стеновую панель). Рамы должны быть тщательно очищены и обработаны фосфатом железа перед нанесением одного слоя грунтовки. Рамы должны быть усилены только для оборудования, монтируемого на поверхность, а сверление и нарезание резьбы должны выполняться на месте другими.
