г образная крыша чертеж стропила в ендове

Содержание статьи

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

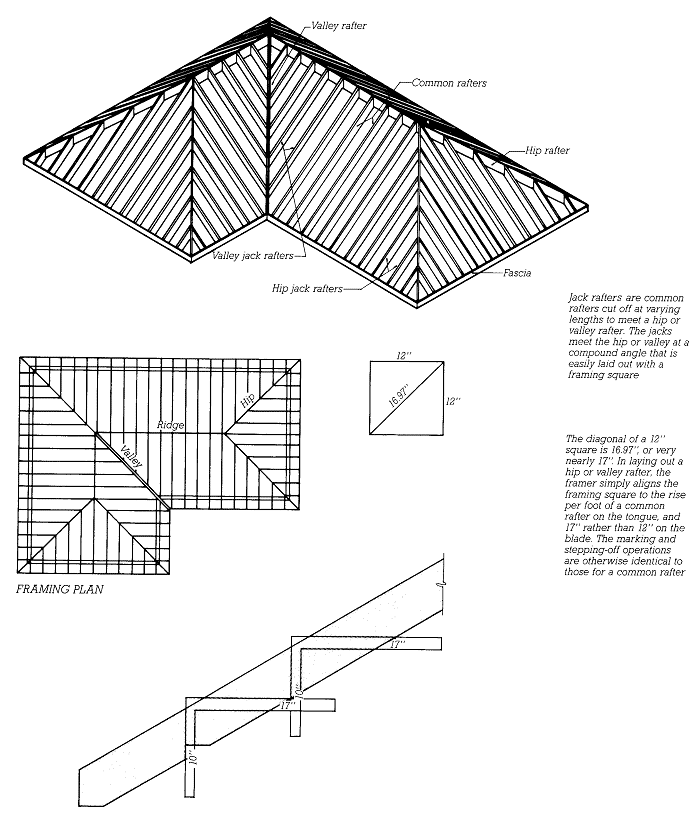

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А. А.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

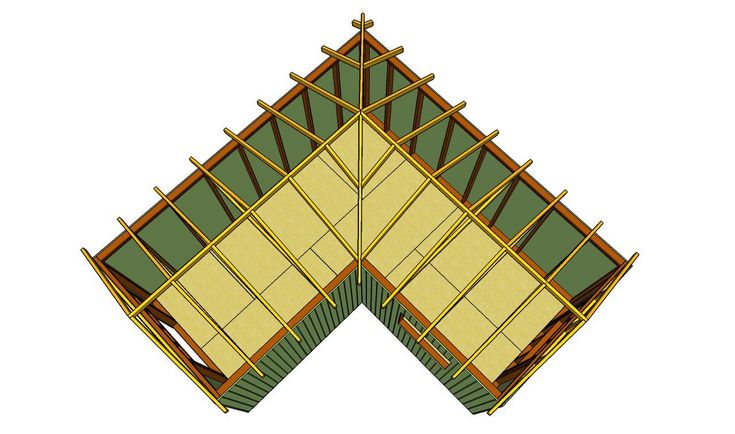

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

  • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
  • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

  • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
  • Открытые
    . Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

  • открытый;
  • метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
  • При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

  • рядовую черепицу укладывают на КЕ до центральной оси;
  • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
  • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
  • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
  • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
  • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
  • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
  • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
  • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
  • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
  • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

  • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
  • Кровельные прогоны второстепенных кровель связаны.
  • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
  • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Г образная крыша и как сделать угловую двухскатную крышу

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

Содержание

  • Крыша угловая: определение
  • Расчеты
  • Материалы для изготовления крыши в форме литеры Г
  • Разметка конструкции
  • Монтаж Г-образной кровли

Крыша угловая: определение

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

  • Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
  • Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
  • Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист.

Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

  • Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

  • Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
  • Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
  • Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
  • Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
  • Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
  • Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
  • Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
  • Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
  • Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

  • В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
  • Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

  • В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Монтаж Г-образной крыши с фронтонами различной ширины.

   В прошлой статье был описан монтаж крыши, имеющей форму буквы «Г» с одинаковыми фронтонами. Давайте теперь рассмотрим случай, когда фронтоны имеют разную ширину.

   Хочу Вам сразу показать, что произойдёт, если начать монтаж крыши в том же порядке, который был описан в предыдущей статье (см. рис.1)





 Рисунок 1

   Мы видим, что один фронтон будет шириной 6 метров, другой 7 метров. При этом углы наклона стропил будут не одинаковыми, и это приведёт к тому, что в карнизе концы стропил не совпадут по вертикали (нижний рисунок). В данном примере перепад составит почти 10 см.

   В этом случае можно пойти двумя путями:

   1) Один конёк делается ниже другого. Причём такая крыша имеет уже три фронтона (см. рис.2):





Рисунок 2

   О такой конструкции мы поговорим в следующей статье, только на примере Т-образной крыши.

   2) Крыша делается с опиранием стропил на балки перекрытия. При этом коньки возможно сделать на одной высоте. Такой вариант мы сейчас и рассмотрим.

   Небольшое отступление. В этой и в предыдущей статьях я всегда говорю о фронтонах. Но вместо фронтонов могут быть и вальмы и полувальмы. Смотрите, например, рисунок 3. Здесь каждый человек волен фантазировать.



Рисунок 3

    Итак, наш пример:

ШАГ 1: Устанавливаем балки перекрытия и выноса. (см.рис.4):



Рисунок 4

ШАГ 2: Ставим угловые выноса.

   Для этого сначала нужно пришить на наружном углу коробки дома по одной ветровой доске, чтобы найти угол карниза. Затем натягиваем между наружным и внутренним углами шнурку (см. рис. 5):



Рисунок 5

   Все ветровые доски сразу не пришиваем, потому что они будут мешаться при разметке и установке стропил скатов.

   Далее, ориентируясь по шнурке, размечаем и устанавливаем угловые выноса, также, как мы делали в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия» (см. рис. 6)



Рисунок 6

ШАГ 3: Ставим коньковую доску и стропила скатов (см. рис.7):



Рисунок 7

ШАГ 4: Ставим угловое стропило на наружный угол коробки дома (см. рис.8). Эта операция также уже была подробно описана здесь… — шаг 8.



Рисунок 8

ШАГ 5: Изготавливаем и устанавливаем угловое стропило в ендове. Так же как мы делали в прошлой статье, половинки углового стропила будут стёсываться, но на разную величину, так как, напомню ещё раз, углы наклона скатов, сходящихся в ендове, различные.

Итак, натягиваем шнурку в ендове, как показано на рис. 9:



Рисунок 9

   Замеряем с помощью малки угол нижнего запила углового стропила ʺαʺ (см. рис. 10):



Рисунок 10

   Высчитываем угол верхнего запила:

β = 90° — α

   Берём небольшой обрезок доски с сечение стропила и запиливаем один его конец под углом β. Прикладываем его вверху ендовы, как показано на рис.11. Отмечаем линию запила параллельно коньковой доске справа.



Рисунок 11

   Делаем запил и снова приложив шаблон замеряем расстояние показанное на рис. 12:



Рисунок 12

   С помощью топора или бензопилы срезаем на это расстояние верхнюю грань правой половинки углового стропила, так же как мы делали в прошлой статье (см. рис. здесь…).

   Итак, угол нижнего запила ʺαʺ нам известен, шаблон верхнего запила имеется. Теперь мы замеряем рулеткой длину стропила, делаем запилы и стёсываем верхнюю грань.

   Левую половинку размечаем и изготавливаем аналогично. Будет отличаться размер, на который стёсывается верхняя грань.

Результат показан на рис. 13:





 Рисунок 13

   Да, ещё забыл сказать, что нижний конец обоих половинок углового стропила нужно будет чуть-чуть подпилить. На рисунке 14 на примере правой половинки показано место спила (синим цветом):



Рисунок 14

   Далее мы всё делаем по уже знакомому из предыдущих статей сценарию: ставим необходимые стойки, ригеля, нарожники, подшиваем карнизы, делаем обрешётку…

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и. ..
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Читать далее

Как сделать г образную крышу своими руками

Главная » Разное » Как сделать г образную крышу своими руками

Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Как построить крышу своими руками без помощи специалистов

После приобретения земли оправдывается новая и серьезная задача — построить собственную крепость под названием «Дом». Его возведение можно доверить профессионалам, обратившись в одну из строительных компаний. В этом случае, потратившись на материалы, необходимо оплатить также выполненную работу всей бригаде. Такой вариант подходит тем, кто согласен платить больше, но не желает тратить силы и время на строительство дома, предпочитая переложить эти трудности на чужие плечи.Если хозяин будущего дома не собирается доверять столь ответственный процесс совершенно незнакомым людям, построить дом самостоятельно вполне реально. В этом случае, естественно, потребуется гораздо больше времени и сил, а возможно, и помощь друзей или родственников.

Касаясь темы самостоятельного строительства дома, стоит обратить особое внимание на вопрос: «Как построить крышу своими руками?».

Для начала нужно разобраться в типах крыш.Зная их разнообразие, вам нужно будет выбрать крышу, подходящую для вашего будущего дома. На сегодняшний день существуют крыши для домов: односкатные, двухскатные, четырехскатные, шатровые, мансардные, конические и пирамидальные. Однако этот список не является исчерпывающим.

При строительстве жилых домов наиболее распространена двускатная крыша, которая состоит из двух плоскостей (скатов), опирающихся на стены дома, образуя треугольное пространство. Явным плюсом такой кровли является то, что ее конструкция достаточно легкая, конструкция надежная и прочная, позволяет выбрать для кровли практически любой материал.

Несмотря на то, что монтировать придется самое, двускатную крышу своими руками построить совсем не сложно. Прежде чем приступить непосредственно к самому процессу, необходимо обратить внимание на регион, где будет построен дом, а также количество и периодичность осадков, в частности снега. Такие важные нюансы необходимо учитывать, так как от них зависит выбор конструкции и деталей кровли.

Как построить крышу своими руками, чтобы она была прочной, надежной, долговечной, защищенной от дождя и жары? Самое главное — правильно установить балочные перекрытия (переводы).Как правило, в качестве переводов используются деревянные балки. Их устанавливают только на стены. Расстояние между ними должно быть примерно 1,5-2 метра. При укладке балок перекрытия также необходимо учитывать расстояние от стены снаружи здания. Он должен быть не менее 40-50 см. Такое решение обеспечит сохранность стен дома от воды, которая будет стекать по крыше. Для того, чтобы делать крышу своими руками на долгие годы, также необходимо обработать все деревянные детали, включая балки, специальным раствором, который обеспечит их сохранность и убережет от гниения.

После того, как балки по всему периметру смонтированы и закреплены, самое время приступить к установке стропил. Очень важно уделить им особое внимание, поскольку они являются несущим элементом всей конструкции крыши. Кроме того, стропила тоже наклонены. Далее необходимо сделать их обрешеткой, подобрав при этом надежный крепеж. Они вполне могут служить болтами и скобами. Не забывайте, что именно на обрешетку будет производиться кровля. После этого можно приступать непосредственно к процессу установки кровли. Если к этому моменту еще оставались сомнения, как построить крышу своими руками и сделать из этого надежду, то, возможно, пора обратиться за советом к профессионалу. В случае, если все получится и результаты их работы не вызовут никаких опасений, можно продолжить. Когда работы с кровельными материалами закончены, пора изолировать все несущие конструкции. В этом отлично может помочь слой материалов, обладающих свойством теплоизоляции. Такой утеплитель не только обеспечит нужную температуру в самом доме, но и продлит срок службы всех деталей кровли.

После того, как постройка крыши своими руками прошла на 100% успешно, и результат хороший, вы можете поставить жирную галочку в списке ваших строительных побед и смело приступить к следующему делу.

p >> ,

Как сделать дезинфицирующее средство для рук: пошаговое руководство

Уведомление FDA

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) объявило об отзыве нескольких дезинфицирующих средств для рук из-за потенциального присутствия метанола.

Метанол — это токсичный спирт, который может вызывать побочные эффекты, такие как тошнота, рвота или головная боль, при попадании на кожу значительного количества. Более серьезные последствия, такие как слепота, судороги или повреждение нервной системы, могут возникнуть при проглатывании метанола.Случайное или преднамеренное употребление дезинфицирующего средства для рук, содержащего метанол, может привести к летальному исходу. Подробнее о том, как определить безопасные дезинфицирующие средства для рук, читайте здесь.

Если вы приобрели какое-либо дезинфицирующее средство для рук, содержащее метанол, вам следует немедленно прекратить его использование. Если возможно, верните его в магазин, где вы его купили. Если вы испытали какие-либо побочные эффекты от его использования, вам следует позвонить своему врачу. Если ваши симптомы опасны для жизни, немедленно вызовите скорую медицинскую помощь.

Когда дело доходит до предотвращения распространения инфекционных заболеваний, таких как COVID-19, ничто не сравнится с старым добрым мытьем рук.

Но если вода и мыло недоступны, ваш следующий лучший вариант, согласно Центрам по контролю и профилактике заболеваний (CDC), — это использовать дезинфицирующее средство для рук на спиртовой основе, которое содержит не менее 60 процентов спирта.

Если у вас нет запаса купленного в магазине дезинфицирующего средства для рук, вам, вероятно, будет трудно найти его прямо сейчас в магазине или в Интернете.Из-за быстрого распространения нового коронавируса большинство розничных продавцов не могут удовлетворить спрос на дезинфицирующее средство для рук.

Хорошие новости? Чтобы приготовить дезинфицирующее средство для рук в домашних условиях, достаточно трех ингредиентов. Прочтите, чтобы узнать, как это сделать.

Предупреждение

Рецепты дезинфицирующих средств для рук, включая приведенный ниже, предназначены для использования профессионалами, обладающими необходимыми знаниями и ресурсами для безопасного создания и правильного использования.

Используйте домашние дезинфицирующие средства для рук только в экстремальных ситуациях, когда мытье рук недоступно в обозримом будущем.

Не используйте домашние дезинфицирующие средства для рук на детской коже, так как они могут использовать их ненадлежащим образом, что приведет к большему риску травм.

Сделать собственное дезинфицирующее средство для рук легко и требует всего лишь нескольких ингредиентов:

Ключ к созданию эффективного дезинфицирующего средства для рук, уничтожающего микробы, — придерживаться пропорции спирта 2: 1 по отношению к алоэ вера. Таким образом, содержание алкоголя составляет около 60 процентов. По данным CDC, это минимальное количество, необходимое для уничтожения большинства микробов.

Джагдиш Хубчандани, доктор медицинских наук, доцент кафедры медицинских наук Государственного университета Болла, поделился этой формулой для дезинфекции рук.

Его формула дезинфицирующего средства для рук включает:

  • 2 части изопропилового спирта или этанола (91–99 процентов спирта)
  • 1 часть геля алоэ вера
  • несколько капель гвоздики, эвкалипта, мяты перечной или другого эфирного масла

Если вы делаете дезинфицирующее средство для рук дома, Хубчандани советует придерживаться следующих советов:

  • Делайте дезинфицирующее средство для рук в чистом месте. Заранее протрите столешницу разбавленным раствором отбеливателя.
  • Тщательно вымойте руки перед приготовлением дезинфицирующего средства для рук.
  • Для перемешивания используйте чистую ложку и венчик. Тщательно вымойте эти предметы перед использованием.
  • Убедитесь, что спирт, используемый для дезинфицирующего средства для рук, не разбавлен.
  • Тщательно перемешайте все ингредиенты, пока они не станут однородными.
  • Не прикасайтесь к смеси руками, пока она не будет готова к использованию.

Для большой партии дезинфицирующего средства для рук Всемирная организация здравоохранения (ВОЗ) разработала формулу дезинфицирующего средства для рук, в котором используются:

  • изопропиловый спирт или этанол
  • перекись водорода
  • глицерин
  • стерильная дистиллированная или кипяченая холодная вода.

Рецепты дезинфицирующих средств для рук своими руками сейчас повсюду в Интернете — но безопасны ли они?

Эти рецепты, включая приведенные выше, предназначены для использования профессионалами, обладающими знаниями и ресурсами для безопасного приготовления домашних дезинфицирующих средств для рук.

Дезинфицирующее средство для рук домашнего приготовления рекомендуется только в экстремальных ситуациях, когда вы не можете мыть руки в обозримом будущем.

Неправильные ингредиенты или пропорции могут привести к:

  • недостатку эффективности, что означает, что дезинфицирующее средство не может эффективно устранить риск воздействия некоторых или всех микробов
  • раздражение кожи, травмы или ожоги
  • воздействие опасных химических веществ при вдыхании

Дезинфицирующее средство для рук домашнего приготовления также не рекомендуется детям.Дети могут быть более склонны к неправильному использованию дезинфицирующего средства для рук, что может привести к большему риску травм.

При использовании дезинфицирующего средства для рук следует учитывать две вещи:

  • Втирать его в кожу, пока руки не высохнут.
  • Если у вас жирные или грязные руки, вы должны сначала вымыть их водой с мылом.

Имея это в виду, вот несколько советов по эффективному использованию дезинфицирующего средства для рук.

  1. Распылите или нанесите дезинфицирующее средство на ладонь одной руки.
  2. Тщательно потрите руки. Убедитесь, что вы покрыли всю поверхность рук и всех пальцев.
  3. Продолжайте тереть в течение 30-60 секунд или пока руки не высохнут. Дезинфицирующему средству для рук может потребоваться не менее 60 секунд, а иногда и больше, чтобы убить большинство микробов.

Согласно CDC, дезинфицирующее средство для рук на спиртовой основе, отвечающее требованиям к количеству спирта, может быстро уменьшить количество микробов на ваших руках.

Он также может помочь уничтожить широкий спектр болезнетворных агентов или патогенов на ваших руках, включая новый коронавирус SARS-CoV-2.

Однако даже самые лучшие дезинфицирующие средства для рук на спиртовой основе имеют ограничения и не уничтожают все виды микробов.

Согласно CDC, дезинфицирующие средства для рук не избавляют от потенциально вредных химикатов. Он также неэффективен при уничтожении следующих микробов:

Кроме того, дезинфицирующее средство для рук может не подействовать, если ваши руки явно грязные или жирные. Это может произойти после работы с едой, работы в саду, садоводства или занятий спортом.

Если ваши руки выглядят грязными или слизистыми, вымойте руки вместо дезинфицирующего средства.

Знание, когда лучше мыть руки и когда могут быть полезны дезинфицирующие средства для рук, является ключом к защите от нового коронавируса, а также от других болезней, таких как простуда и сезонный грипп.

Хотя и то, и другое служат определенной цели, мытье рук с мылом всегда должно быть приоритетом, согласно CDC. Используйте дезинфицирующее средство для рук только в том случае, если мыло и вода недоступны в данной ситуации.

Также важно всегда мыть руки:

  • после посещения туалета
  • после сморкания, кашля или чихания
  • перед едой
  • после прикосновения к поверхностям, которые могут быть загрязнены

CDC перечисляет конкретные инструкция по наиболее эффективному мытью рук.Они рекомендуют следующие шаги:

  1. Всегда используйте чистую проточную воду. (Он может быть теплым или холодным.)
  2. Сначала намочите руки, затем выключите воду и намылите руки с мылом.
  3. Протрите мылом руки не менее 20 секунд. Не забудьте потереть тыльную сторону рук, между пальцами и под ногтями.
  4. Включите воду и ополосните руки. Используйте чистое полотенце или высушите на воздухе.

Дезинфицирующее средство для рук — это удобный способ предотвратить распространение микробов, когда вода и мыло недоступны.Дезинфицирующие средства для рук на спиртовой основе могут помочь вам обезопасить себя и уменьшить распространение нового коронавируса.

Если вам сложно найти дезинфицирующее средство для рук в местных магазинах, а средства для мытья рук недоступны, вы можете сделать это самостоятельно. Вам понадобится всего несколько ингредиентов, например медицинский спирт, гель алоэ вера и эфирное масло или лимонный сок.

Хотя дезинфицирующие средства для рук могут быть эффективным способом избавления от микробов, органы здравоохранения по-прежнему рекомендуют мыть руки, когда это возможно, чтобы защитить руки от болезнетворных вирусов и других микробов.

Прочтите эту статью на испанском

.

Как рисовать руки

Секрет рисования руки

Вы один из тех, кто абсолютно ненавидит рисовать руки? Руки прячете в карманы или за спину человека? Нет смысла так подходить к рисованию рук. Это правда, что большинство людей считают, что руки — это одна из самых сложных вещей для рисования. НЕ ТАК!

Честно говоря, рисовать руки сложно, когда не знаешь, что искать.Но когда вы знаете, как искать определенные формы, их намного легче рисовать. Нарисовать руки или что-то еще в этом отношении так же просто, как нарисовать несколько простых фигур. Я говорю о простых квадратах и ​​треугольниках.

Формы, из которых состоит рука

Посмотрите на свою руку. Если вы посмотрите на основную форму ладони, вы заметите, что она имеет форму квадрата. Этот квадрат может немного измениться, когда рука находится в другом положении, но он все еще там. Вы можете почти представить квадрат, составляющий ладонь, как лист бумаги.Лист бумаги имеет прямоугольную форму, но его можно согнуть, и он может казаться изогнутым под определенными углами.

Форма, которая образуется в месте пересечения ладони и большого пальца руки, представляет собой треугольник. Здесь снова эта форма треугольника может немного измениться, если смотреть под разными углами, но она все еще там. Вам просто нужно знать, как искать эту форму.

Тогда дело до пальцев. Форма пальца — это просто цилиндр. Основные пальцы состоят из трех маленьких цилиндров, а на большом пальце их всего два.В зависимости от угла цилиндры пальцев могут перекрываться, закрывая часть из них. Цилиндры могут также сужаться или увеличиваться в зависимости от ракурса.

Помните, при изменении угла наклона руки формы могут немного измениться — но они все еще там. Вам нужно только натренировать глаз, чтобы находить формы, составляющие структуру руки. К счастью, эти фигуры легко нарисовать.

После того, как вы нарисовали фигуры, нарисуйте контурные линии.Используйте фигуры в качестве ориентира. (Убедитесь, что у вас правильные пропорции.) Когда фигуры находятся на поверхности, рисовать контуры намного проще. Это позволяет вам сосредоточиться на линиях, которые вы добавляете к рисунку. Обязательно рисуйте линии с учетом качества линий. Добавьте разнообразия своей линии и создайте иллюзию формы через нанесенные вами отметки.

Обычно области, где рука становится больше, требуют более толстых линий. Области тени также потребуют более толстых линий.На некоторых участках линия может быть очень тонкой, а может и вовсе отсутствовать.

Создайте иллюзию источника света

Мы видим объекты и понимаем мир вокруг нас на основе света. Это свет, который сообщает нам форму объектов, которые мы видим. Каждый рисунок должен иметь определенный источник света. Мы можем создать иллюзию света, используя ценность или темноту или яркость цвета.

Источник света определяется факторами, связанными со стоимостью.На той стороне руки, которая принимает источник света, мы увидим блики, которые передаются оттенками (значениями света). Выступающие области, скорее всего, будут наиболее яркими.

На противоположной стороне от источника света мы увидим тени. Эти области будут обозначены более темными значениями. Отступающие области, скорее всего, будут теневыми.

Убедитесь, что вы включили полный диапазон значений при розыгрыше рук. Помните, что это значение, которое говорит зрителю о форме руки.

Ничто не сводит меня с ума больше, чем видеть, как студент рисует фигуру и прячет руки! В этом нет необходимости! Руки нарисовать несложно!

Рисование рук с основными формами

Рисование руками — отличный способ попрактиковаться в рисовании в целом. У нас они всегда с собой, поэтому мы можем просматривать их и использовать в качестве справочных материалов в любое время.

Давайте еще раз посмотрим на процесс, который мы исследовали выше. На этот раз мы выделим каждую из фигур, чтобы их было легче увидеть.Делайте это шаг за шагом и обращайте пристальное внимание на каждую форму. Обратите внимание на то, как каждую форму можно использовать для рисования руки в любом положении.

Начните с рисования фигуры, представляющей тыльную сторону руки. Скорее всего, эта форма будет прямоугольной, но она может немного искривляться, как мы видим ниже. (Помните, что на начальных этапах рисование должно быть достаточно свободным. Мы всегда можем улучшить форму по мере продвижения.)

Затем нарисуйте треугольник сбоку от этой формы.Эта форма будет служить связующим звеном между большим пальцем и тыльной стороной ладони. В нижней части мы в конечном итоге добавим большой палец.

Затем можно нарисовать несколько меньших цилиндров, выходящих наружу из прямоугольной формы, которая была нарисована для тыльной стороны руки. Эти формы станут нижними частями каждого пальца.

Второй набор цилиндров вытягивается для дальнейшего выдвижения пальцев.

Пальцы можно прикончить еще одним набором цилиндров.Обратите внимание на то, как каждый цилиндр становится сегментом пальца.

Можно добавить контуры и тени, чтобы завершить рисунок руки. Не забывайте учитывать источник света при добавлении затенения. Он должен быть одинаковым для всех частей руки и каждого пальца.

Больше уроков, которые вам понравятся …

,


Смотрите также

  • Как называется крыша у коляски
  • Как крепить трубу дымохода на крыше
  • Как сделать прозрачную крышу на навесе
  • Как правильно утеплять крышу
  • Как покрыть крышу сарая
  • Как укладывать дранку на крышу
  • Как поставить на крышу снегозадержатели
  • Как починить крышу из ондулина
  • Как правильно вымерять крышу
  • Как постелить рубероид на крышу гаража без горелки
  • Как построить крышу на газобетон

Г образная крыша чертеж.

Как делается г образная крыша. Что такое г-образная крыша. Вальмовая и шатровая крыша.

ГлавнаяРазноеГ образная крыша чертеж


Монтаж Г-образной крыши с фронтонами различной ширины.

Монтаж Г-образной крыши с фронтонами различной ширины.

   В прошлой статье был описан монтаж крыши, имеющей форму буквы «Г» с одинаковыми фронтонами. Давайте теперь рассмотрим случай, когда фронтоны имеют разную ширину.

   Хочу Вам сразу показать, что произойдёт, если начать монтаж крыши в том же порядке, который был описан в предыдущей статье (см. рис.1)





 Рисунок 1

   Мы видим, что один фронтон будет шириной 6 метров, другой 7 метров. При этом углы наклона стропил будут не одинаковыми, и это приведёт к тому, что в карнизе концы стропил не совпадут по вертикали (нижний рисунок). В данном примере перепад составит почти 10 см.

   В этом случае можно пойти двумя путями:

   1) Один конёк делается ниже другого. Причём такая крыша имеет уже три фронтона (см. рис.2):





Рисунок 2

   О такой конструкции мы поговорим в следующей статье, только на примере Т-образной крыши.

   2) Крыша делается с опиранием стропил на балки перекрытия. При этом коньки возможно сделать на одной высоте. Такой вариант мы сейчас и рассмотрим.

   Небольшое отступление. В этой и в предыдущей статьях я всегда говорю о фронтонах. Но вместо фронтонов могут быть и вальмы и полувальмы. Смотрите, например, рисунок 3. Здесь каждый человек волен фантазировать.



Рисунок 3

    Итак, наш пример:

ШАГ 1: Устанавливаем балки перекрытия и выноса. (см.рис.4):



Рисунок 4

ШАГ 2: Ставим угловые выноса.

   Для этого сначала нужно пришить на наружном углу коробки дома по одной ветровой доске, чтобы найти угол карниза. Затем натягиваем между наружным и внутренним углами шнурку (см. рис. 5):



Рисунок 5

   Все ветровые доски сразу не пришиваем, потому что они будут мешаться при разметке и установке стропил скатов.

   Далее, ориентируясь по шнурке, размечаем и устанавливаем угловые выноса, также, как мы делали в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия» (см. рис. 6)



Рисунок 6

ШАГ 3: Ставим коньковую доску и стропила скатов (см. рис.7):



Рисунок 7

ШАГ 4: Ставим угловое стропило на наружный угол коробки дома (см. рис.8). Эта операция также уже была подробно описана здесь… — шаг 8.



Рисунок 8

ШАГ 5: Изготавливаем и устанавливаем угловое стропило в ендове. Так же как мы делали в прошлой статье, половинки углового стропила будут стёсываться, но на разную величину, так как, напомню ещё раз, углы наклона скатов, сходящихся в ендове, различные.

Итак, натягиваем шнурку в ендове, как показано на рис. 9:



Рисунок 9

   Замеряем с помощью малки угол нижнего запила углового стропила ʺαʺ (см. рис. 10):



Рисунок 10

   Высчитываем угол верхнего запила:

β = 90° — α

   Берём небольшой обрезок доски с сечение стропила и запиливаем один его конец под углом β. Прикладываем его вверху ендовы, как показано на рис.11. Отмечаем линию запила параллельно коньковой доске справа.



Рисунок 11

   Делаем запил и снова приложив шаблон замеряем расстояние показанное на рис. 12:



Рисунок 12

   С помощью топора или бензопилы срезаем на это расстояние верхнюю грань правой половинки углового стропила, так же как мы делали в прошлой статье (см. рис. здесь…).

   Итак, угол нижнего запила ʺαʺ нам известен, шаблон верхнего запила имеется. Теперь мы замеряем рулеткой длину стропила, делаем запилы и стёсываем верхнюю грань.

   Левую половинку размечаем и изготавливаем аналогично. Будет отличаться размер, на который стёсывается верхняя грань.

Результат показан на рис.13:





 Рисунок 13

   Да, ещё забыл сказать, что нижний конец обоих половинок углового стропила нужно будет чуть-чуть подпилить. На рисунке 14 на примере правой половинки показано место спила (синим цветом):



Рисунок 14

   Далее мы всё делаем по уже знакомому из предыдущих статей сценарию: ставим необходимые стойки, ригеля, нарожники, подшиваем карнизы, делаем обрешётку…

stroitelstvo. domov.resant.ru

Вальмовая крыша: четырехскатная и г-образная,конструкция кровли

Вальмовая крыша – это крыша, которая имеет четыре ската, два из которых (торцовые) имеют форму треугольника. Они называются вальмы и располагаются от конька до карниза. Еще два ската имеют форму трапеции. Если торцовые скаты обрываются, не дойдя до карниза, то такая конструкция называется полувальмовая крыша или голландская.

Вальмовая четырехскатная крыша зачастую возводится на частных домах в городе или деревне. Таким образом, хозяин имеет просторный и удобный чердак, а его домик получает привлекательный, симпатичный внешний вид.

Чертеж четырехскатной крыши предусматривает в виде схематичного изображения стропильной системы со всеми нужными расчетами, обрешетки и кровли.

Общий вид вальмовой крыши

Сделать вальмовую крышу своими руками не так уж и сложно, как это может показаться с первого взгляда, особенно человеку, без достаточных познаний и опыта в области строительства. Процесс, конечно, не из простых, но вполне по силам для человека, у которого руки растут как надо. Здесь нет ничего сверхъестественного, особенно если воспользоваться нашими советами.

Те, кого заинтересовала вальмовая крыша, могут найти инструкции в сети Интернет по ее строительству. Но без правильной разметки и планировки провести работы будет не возможно. Грамотный подход позволит избежать различных неприятностей и сложностей, которые зачастую возникают непосредственно в процессе выполняемых работ.

Прежде чем приступить к строительству, сначала необходимо выяснить все нюансы касательно данной конструкции крыши, особенно про стропильные системы вальмовых крыш. Кроме этого, нужно тщательно произвести все необходимые замеры и сделать соответствующую разметку.

Чертежи вальмовой крыши происходят с помощью обычной разметочной рейки и всем известной еще со школьных времен теоремы Пифагора. Главное в этом процессе не торопиться и сделать все обдуманно.

Правильно сделанный проект вальмовой крыши с правильной разметкой позволит самостоятельно выполнить все надрезы на конструкции, которые потребуются в процессе строительства.

Основная часть замеров для возведения вальмовой крыши производится, начиная от нижнего ребра.

Основные правила возведения конструкции вальмовой крыши

Необходимо помнить, что промежуточные части стропил всегда более крутые, чем угловые части, поэтому размер досок и бревен, которые применяются при изготовлении стропильной системы, должен быть не меньше 50х150 мм.

В отличие от обычной скатной крыши, короткие элементы конструкции стропил необходимо прикреплять не к коньковой доске, а к угловым частям системы стропил. Уклон промежуточных частей данной системы при этом должен быть таким же, как и  уклон ее коротких элементов.

Во время строительства вальмовой крыши, для изготовления системы стропил и коньковой доски применяется такой же материал.

Вальмовая кровля возводится с помощью промежуточного центрального типа стропил, которые крепятся по двум краям коньковой доски.

Промежуточные стропила необходимо упереть помимо коньковой доски еще и в верхний уровень обвязки.

Проводя замеры, вместо обычной рулетки лучше использовать разметочную рейку. Это даст возможность выполнить всю разметку более качественно, соответственно, чертеж вальмовой крыши будет выполнен более точно, чем, если бы вы применяли для замеров стандартную рулетку.

Делаем разметку вальмовой крыши

Прежде чем возвести вальмовую крышу, сначала нужно произвести ее разметку. Сначала, следует разметить осевую линию, которая расположена на верхнем уровне в обвязке части стены, что находится с торца здания.

Для укладки кровли необходимо произвести разметку

Далее производится точный замер половины толщины коньковой доски. После этого делается разметка местоположения первой части стропильной системы.

Далее один конец разметочной рейки прикладывается к размеченной ранее линии для первого элемента стропил. На другой ее конец необходимо перенести линию боковой внутренней стены, которая отметит расположение промежуточного элемента всей стропильной системы.

Чтобы уточнить точную длину свеса стропил, необходимо перенести разметочную рейку на линию, которая соответствует внешнему контуру этой стены. Второй конец рейки нужно установить на образовавшийся свес кровли.

После этого размечаем место, где будет находиться  второй элемент стропил центрального промежуточного типа. Нам необходимо для этого расположить рейку на краю боковой стены. На ней отмечаем точное положение стропильного элемента, который мы наметили расположить между верхним краем обвязки и боковой стеной. Именно так и предусматривает схема вальмовой кровли.

В остальных углах здания необходимо выполнить такую же последовательность действий. Это позволит нам сделать точную и грамотную разметку всех частей центра системы стропил, кроме этого снять правильные размеры коньковой доски.

Огромное преимущество данной процедуры разметки заключается в том, что вальмовая крыша, ее конструкция и устройство будет нами спроектировано без гипотез, предположений и догадок о том, нужно ли опускать стропильные угловые элементы, так как вся система стропил будет исполнена из материала, который обладает той же шириной и сечением.

Конструкция вальмовой крыши устроена таким образом, что за счет применения во всей системе стропил досок одинакового размера 150х50 мм иногда может получиться такое, что самые верхние части элементов стропил окажутся немного выше, чем верхние части угловых элементов. В результате, между материалом кровли и стропилами может образоваться промежуток, благодаря которому в помещении чердака происходит дополнительная циркуляция воздуха.

Так как все части стропильной системы, которые применяются в строительстве вальмовой крыши, имеют форму прямоугольных треугольников, то более точный расчет можно сделать, применяя теорему Пифагора, которую мы уже упоминали выше.

Рейка, которая применяется для замеров

Перед тем как начинать делать замеры и наносить разметку, сначала нужно подробно изучить все элементы, составляющие крышу: вальму, скаты и так далее. Изучив ее устройство, необходимо также заранее предусмотреть способ соединения частей системы стропил между собой.

Типы соединения стропил

После того как мы разобрались с тем, как устроена вальмовая крыша, можно приступать к изготовлению рейки, которая будет использоваться для замеров.

Для большего удобства разметки крыши при нахождении метки, что находится на рейке, на большом расстоянии от глаз строителя, ширина этой рейки должна составлять более 5 сантиметров.

Для того чтобы отметить расположение промежуточных элементов стропильной системы, необходимо приложить рейку к мауэрлату боковой стены.

Нужно также произвести непосредственно замер толщины стены, что даст возможность сделать правильную выборку на опорный элемент стропил и свеса кровли.

Для того чтобы не делать все замеры несколько раз, необходимо нанести на рейку все размеры, что используются при разметке.

Это позволит сэкономить время, а также, в отличие от замеров с помощью рулетки, вы избежите ошибок в несколько миллиметров.

Коэффициенты для промежуточного и углового стропил

Такие, казалось бы, незначительные ошибки могут привести в результате к несостыковкам всей системы стропил, а это потребует исправления и проведения дополнительных работ.

Кроме этого, нужно заранее приготовить полный перечень всех коэффициентов, которые используются при разметке стропильной системы. Это позволит максимально точно и правильно изготовить конструкцию крыши.

К таким коэффициентам можно отнести такие показатели как: соотношения длины используемых элементов стропил к их расположению, а также разнообразные пропорции, характеристики различных уклонов и скатов и так далее.

Размечаем угловые элементы

Разметка угловых элементов стропильной системы для вальмовых крыш производится в несколько этапов:

  1. Отмечаем место стыка разметочного контура с верхней внутренней частью обвязки;
  2. Замеряем расстояние от намеченного места до контура разметки, а также расстояние к ближайшему промежуточному элементу стропил, что позволит нам вычислить горизонтальную проекцию. Это поможет нам рассчитать стропильную длину углового элемента системы;
  3. Разметочная рейка гораздо упростит работы по разметке. С ее помощью разметку боковых стен, которая уже выполнена, можно перенести на торцевые стены дома. Кроме экономии времени, это позволит также соблюсти точные расстояния между центральными элементами стропильной системы.

Полезно: для большего удобства замеров и разметки желательно изготовить специальный шаблон, к примеру, из ненужного листа фанеры, который обладает прямыми углами.

Например, если мы имеем значение уклона равное 612, шаблон нужно разметить так: с одного конца угла отмечаем 30 см, а с другого – 60 см. После этого путем соединения отметок получаем требуемый треугольник, по его контуру лист фанеры обрезается.

После этого следует прикрепить к большей стороне фигуры, что получилась, брус размером 50х50 мм. Помимо этого, на ней отмечаем коэффициент уклона скатов.

Полувальмовая крыша

В некоторых случаях вместо чердака хозяева решают устроить второй этаж. В таких случаях классическая модель вальмовой крыши не подойдет, так как на стенах нужно установить окна. Следовательно, нужна немного другая конструкция.

Вид полувальмовой крыши

Полувальмовая крыша представляет собой вверху обычную двухскатную конструкцию, а снизу (между первым и вторым этажами) трапецию. Данная конструкция крыши придает всему строению очень оригинальный и интересный внешний вид, а также четко подчеркивает грань между этажами. Подобная конструкция чаще всего применяется для домов небольших размеров.

Полувальмовая крыша (четырехскатная) имеет вид мансардной конструкции с изломанным скатом. Зачастую она применяется в тех случаях, когда площадь желаемого помещения не возможно вписать в треугольную форму. Дело в том, что под крышей получается достаточно много свободного пространства, и его можно применять по своему усмотрению. Чтобы пространство под крышей не пропадало, его можно использовать как жилое.

Полувальмовые крыши рекомендуется устанавливать на зданиях и домах, находящихся в зоне сильных ветров. Более низкие скаты очень хорошо защищают фронтоны дома от ветра и влаги.

По своей конструкции подобные крыши представляют собой что-то среднее между обычной вальмовой кровлей и обычной двускатной кровлей.

С чего же нужно начинать строительство? Как и вальмовая крыша, данная конструкция также требует подробных и точных расчетов. Если знания в данной области не достаточно глубоки, лучше заказать подробный расчет — полувальмовая крыша + чертеж + таблица у специалистов.

После этого, в соответствии с полученными показателями, необходимо закупить материал. При покупке особое внимание следует обратить на качество материала. Древесина должна быть сухой, без трещин и сучков. Прежде чем приступить к выполнению работ, необходимо тщательно обработать все деревянные элементы защитным раствором.

Кровля должна быть надежной и крепкой, поэтому очень важен точный расчет и качественное выполнение всех строительных работ.

Специалисты не советуют новичкам браться за столь сложные конструкции, так как одна не значительная ошибка может привести к непредвиденным последствиям.

Если уж так сильно хочется соорудить крышу своими руками, то лучше стропильную систему доверить установить профессионалам, а вы можете заняться последующим монтажом и утеплением кровли.

Остроконечная вальмовая крыша

Данная конструкция крыши имеет вид шпиля и высоко поднимается вверх. Дома с такими кровлями напоминают старинные замки готического стиля. Особенно красиво смотрится данная модель на домах небольших размеров.

Вальмовая г-образная крыша

Г-образная крыша

Как известно, не все дома имеют форму квадрата или прямоугольника, соответственно г-образные дома нуждаются в г-образной крыше. Для снятия размеров и составления чертежей данной конструкции лучше пригласить специалистов, так как эта модель требует определенных знаний и умений.

Вальмовая кровля не слишком сложна в изготовлении, и самое главное, во время строительства произвести правильно все разметки и расчеты, при этом использовать специальную рейку, как мы уже говорили ранее, и таблицу коэффициентов.

roofmontag.ru

Конструкция крыши: чертежи мансардной кровли

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным.Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Типы расположения мансарды

Мансарда — это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:

  • симметричной одноэтажной с двускатной кровлей;
  • симметричной одноэтажной с ломаной двускатной крышей;
  • асимметричной одноэтажной;
  • асимметричной двухэтажной.

Современный дизайн частного дома с мансардой



Виды конструкции мансардных крыш

Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.

Совет! Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.

Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.

Односкатная мансардная крыша



Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

  • висячие;
  • наклонные.
Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.

Висячие стропила разной длины



Наклонные стропила

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Важно! Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным. Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.

Наклонные стропила разной длины



Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

  • односкатные;
  • двускатные;
  • вальмовые;
  • шатровые;
  • многощипцовые;
  • купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.

Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

  • датская кровля — объединяет в своей конструкции двускатную и вальмовую крышу;
  • полувальмовая крыша.

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

Устройство многощипцовой крыши



Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы.Преимущества односкатных стропильных кровельных конструкций:

  1. Экономия строительных материалов – это самый экономичный способ возведения кровли.
  2. Монтаж можно выполнить самостоятельно.
  3. Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
  4. Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
  5. Легко оборудовать мансарду.
  6. На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

  1. Низкая устойчивость к снежным нагрузкам.
  2. Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
  3. Громоздкий внешний вид конструкции.

Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

  1. Сечение балок не может быть менее 100х100 мм.
  2. Обязательное обустройство гидроизоляции.
  3. Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
  4. Влажность деревянных элементов не должна быть выше 10%.
  5. Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами.Общая схема установки стропильной кровельной системы:

  • обустройство каркаса;
  • монтаж опорных балок;
  • установка стропил.

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

Строительство дома с мансардной кровлей



Этапы монтажа стропильного каркаса
  1. Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
  2. Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
  3. Под брусья укладывается слой гидроизолятора.
  4. Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
  5. К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
  6. К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
  7. Мансардные окна закладываются на шаге возведения стропил.
  8. Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована.Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

  1. Для определения размеров стропильных ног учитываются следующие параметры:
  • угол уклона;
  • материал для покрытия крыши;
  • климатические особенности местности, в которой ведется строительство.
  1. Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
  2. Расчет обрешетки кровли. Выделяют:
  • сплошное битумное рулонное покрытие;
  • обычное листовое (волнистое) покрытие.
  1. Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.

Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

  • стыковка крыши с парапетом прижимным профилем;
  • стыковка кровли с парапетом без прижимного профиля;
  • схему стыковки скатов;
  • планировка мансардной крыши с проемом для двери;
  • расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
  • оборудование водостока и снегоудерживающих элементов.

Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома.Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности.Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам.Построение мансардной многоскатной крышиhttps://www. youtube.com/watch?v=LxeBA1cIkIw

Похожие статьи

lestnitsygid.ru

Как делается г образная крыша. Что такое г-образная крыша. Вальмовая и шатровая крыша.

Изображение 1

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

Типы мансардных крыш

Солнце и водосточные трубы Архитекторы тщательно рассмотрели форму монолитной крыши. Его капюшон — это крыша террас и входная зона. С юго-западной стороны крыша дает оттенок, поэтому он находится в жаркий летний день. На восточной стороне, где солнце не работает так интенсивно, крыша не светит.

Расширение дома: дополнительная история тремя способами

В зависимости от структуры здания и формальных ограничений у нас есть три разные возможности для расширения здания. Мы можем построить квартиру на плоской крыше, поднять существующий чердак или адаптировать чердак. Построение плоской крыши Когда у нас есть дом с плоской крышей, мы можем его изменить.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

Изображение 2

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

Следующее издание социальной игры «Лучшая крыша над головой» завершено

Конечно, этот сайт использовался много лет. Благодаря Руукки Польске во второй раз, девиз «Лучшая крыша фигур».

Дизайн дома: без окон на улице

Будьте просторны, форма и форма для классического польского дома с двускатной крышей. Для отделки фасада использовались — в дополнение к белой штукатурке — также древесину, стекло и бетон. Инвесторы ценят близость природы, а также удобство жизни в городе.

Рейка, которая применяется для замеров

Польский девиз акции «Лучшая крыша над головой» приобрел особую форму. Пример. Большая котельная и кухня на кухне. На мансарде три удобные спальни, ванная комната и мансарда над гаражом, который может быть экономным, но также и дополнительным помещением. Светлый и приятный дом с интересной отделкой, без балконов и двускатной крыши.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Особенности крыши с ендовой

Новая, немного более строгая форма — это расширение текущего, самого богатого на рынке модульного покрытия. Он может быть изготовлен традиционно плотниками на месте или изготовлен в сборке. Жесткая обшивка или кровельная пленка. Перед тем, как крыша будет установлена ​​на крыше, всегда нужно покрывать крышу. Его тип выбирается для покрытия и угла пропусков.

Деревянная черепица: 12 ошибок во время строительства

Структуры, то есть сохранить неизменное положение и форму под воздействием нагрузки. Это может привести к превышению допустимого отклонения. Из-за этого вы не можете расширять элементы. Продолжение этих ошибок будет видно на готовой крыше — вы потеряете геометрию.

Изображение 3

Этапы монтажа Г-образной кровли с фронтонами, имеющими разную ширину

Этап 1: Ставим балки перекрытия и выноса (см. изображение 4):

Пластинчатая крыша — хорошая идея для крыши

Чрезвычайно сильный дым, поэтому очень важно сушить древесину под крышей в воздухе, по крайней мере, два года. Мы покупаем древесину. Пластина — это материал, используемый для покрытия крыш со времен. Исторически сложилось, что в основном это был цинк и медь. Их свойства позволяли использовать любую форму листа — складывать, складывать, складывать, разбрасывать, вытягивать. Это позволило нам получить практически любую форму.

Монохромные интерьеры семейного дома

Потому что в этом черно-белом цвете цвета были тщательно измерены, а их пропорции идеально составлены. Формы приобретают сильную и графическую или скульптурную изящество. Играйте в счета-фактуры: остатки смолы на полу, грубая красота сожженных. Усиленная железобетонной конструкцией обычно, когда передняя стенка является продолжением наружной стены дома. Формы и расположение лепешки строго связаны с крышей.

Изображение 4

Этап 2: Устанавливаем углы выноса.

Чтобы это выполнить, необходимо сначала пришить на внешнем углу коробки здания по штуке ветровой доски, для того чтобы отыскать угол карниза. Затем аккуратно

mirhat.ru

Г-образная крыша дома с равными фронтонами.

Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

stroitelstvo.domov.resant.ru

Строительство крыши каркасного дома

Приветствую читателей блога «каркасный Дом своими руками». В прошлой статье мы рассмотрели, как построить каркасную баню, дачу. В данной статье мы будем рассматривать статью строительство крыши или как построить двухскатную крышу для углового каркасного строения.



Строительство г-образной крыши является довольно сложным проектом, но любой человек при желании может воплотить такую крышу в жизнь. Для строительства крыши нужно использовать спиртовой уровень и угольник для выравнивания компонентов стропильной системы.  Также надо принять во внимание чтобы концы конька находились на одном уровне по высоте.

И так чтобы построить г-образную крышу, нам понадобится две доски сечением 50х150 или брус 50х100 длина зависит от Вашей постройки. Далее нам нужно сделать две стропильные фермы которые мы установим с торцов нашей каркасной постройки.

После установки стропильных ферм мы крепим конёк на стропильные фермы и на изгибе здания мы делаем подпорки конька из двух досок.

Чтобы крыша на повороте здания была прочной, нужно усилить ещё как минимум двумя стропилами и закрепить как показано на рисунке.

Приступаем к изготовлению стропильных ферм.

После того как мы установили конёк и закрепили его, приступаем к установке стропильных ферм вдоль всего здания с шагом 60-70 см.



Дополнительно нужно усилть угловое стропило с внутреннего угла дома.



Также нужно усилить и с наружного угла дома как показано на рисунке.

После установки всех строительных ферм приступаем к изготовлению фронтонного свеса крыши.





На этом основная часть строительство крыши подходит к концу. Далее приступаем к кровельным работам.

www.niva64.ru

Г образная вальмовая крыша стропильная система

  1. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Г-образная вальма. Пока проектируем

    Друзья, помоги пожалуйста советом: рисую стропилку Г-образной вальмовой крыши. Вроде бы ничего сложного, но загвоздка в том, что части дома разные по ширине, а в примерах все очень прости — поставили три квадрата и получили красивую вальму:

    У меня сейчас вот так

    получается:

    Синие скаты — 30″, зеленые — 22,5″

    Нахлобучиваем крышу на дома. Вроде неплохо получается:

    Но как только пытаемся создать карнизные свесы — сразу все разъезжается:

    Подскажите пожалуйста, как сделать правильно такую крышу? Третий раз перечерчиваю уже, весь мозг сломал.

    Последнее редактирование модератором: 21.11.17

  2. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…
  3. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

  4. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк! По возможности, не понял если честно (

    Лучше скажи на что ты будешь схождение диагональных стропил опирать, пролёт 6м, нагрузка хорошая получается.

    Думаю что бросим металлический двутавр.Вообще то чердак перекрыт пустотками, но схождение почти ровно посередине пролета. Пролеты шестиметровые, и на плиты опираться опасаюсь.По периметру кровли поднимем стенку 0,5 метра кирпичем.

  5. Регистрация: 07.02.11 Сообщения: 1.986 Благодарности: 1.180 Karnazh Проектирую дОма…

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.Что конкретно не понятно? Начинать можно наметив угол ската от середины стены.

  6. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    @Alexey1982, чертишь коньки, от них диагонали на углы, от диагоналей стропила.Что конкретно не понятно?Начинать можно наметив угол ската от середины стены.

    На углы именно диагонали? Т. е под 45″ в горизонтальной проекции?

  7. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Ерунда получается.

  8. Регистрация: 07.02.11 Сообщения: 1. 986 Благодарности: 1.180 Karnazh Проектирую дОма…

    На углы именно диагонали?

    Нет.

    Коньки начертил в размер и веди от него линию к углу здания.

  9. Регистрация: 26.07.08 Сообщения: 16.111 Благодарности: 4.825

    С разными углами получить одинаковые свесы с одинаковым горизонтом мауэрлатов невозможно- а так нобелевка обеспечена, в общем секас обеспечен…ещё и на углы здания попасть…Промерзание по двутавру будет аховое — если не поднять над плитами, кстати плиты не маленькие нагрузки несут- снега выпадало у нас много, а городские дома как раз плитами и перекрыты.

  10. Регистрация: 08.06.09 Сообщения: 401 Благодарности: 47

    Кровля с одинаковым свесом и одинаковыми углами

  11. Регистрация: 22.03.13 Сообщения: 7.567 Благодарности: 14.251 Alexey1982 Мы строим свой лунапарк!

    Кровля с одинаковым свесом и одинаковыми углами

    спасибо!

    Разноуровневые получаются кровли, без этого- никак.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис. 10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Шатровая крыша дома своими руками.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику …

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

Крыша угловая: определение

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

  • Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
  • Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
  • Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

  • Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

  • Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
  • Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
  • Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
  • Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
  • Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
  • Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
  • Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
  • Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
  • Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

  • В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
  • Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

  • В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках  представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

« назад           далее »

Источник:  «Конструкции крыш. Стропильные системы» Савельев А.А.

beton-stroyka. ru


  • Как покрасить дверь ламинированную
  • Как установить ручку в межкомнатную дверь своими руками
  • Металлопластиковые окна как отрегулировать
  • Открытая стропильная система
  • Деревянные межкомнатные двери гост
  • Как правильно красить дерево лаком
  • Как самому поставить железную дверь
  • Уголок вместо плинтуса
  • Подключение кабеля к автомату
  • Пленка для беседки пвх
  • Оштукатуренные дачные дома

Стропильная система крыши своими руками, устройство с ендовой


«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.


Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

Рекомендуем Вам взглянуть на то, что произойдёт, при условии монтажа крыши в аналогичном порядке, о котором говорилось в предыдущей публикации (см. изображение 1)

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

  • нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
  • верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

  • Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
  • Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

  • открытый;
  • метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
  • При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

  • рядовую черепицу укладывают на КЕ до центральной оси;
  • все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
  • расстояние от оси до крепежного элемента должно быть больше 0,3 м;
  • далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
  • гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
  • перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
  • если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
  • ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
  • аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
  • после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
  • это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

  • На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
  • На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
  • Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
  • По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
  • Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
  • После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
  • И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Источник

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

  • Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
  • Кровельные прогоны второстепенных кровель связаны.
  • Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
  • По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Виды стропильных систем

Все существующие конструкции скатных крыш можно поделить на следующие виды:

Односкатные кровли имеют наиболее простую конструкцию

Для обеспечения уклона чаще всего одну стену делают выше противоположной. В результате кроме самих ног каркас имеет лишь мауэрлат.

Последний представляет собой брус, который укладывается на стены, и равномерно распределяет на них нагрузку от крыши. Мауэрлат имеют все виды скатных крыш, поэтому далее упоминать его не буду.

Если все стены строения одинаковой высоты, каркас имеет дополнительные элементы:

  • Стойки. Устанавливаются на одной стене и уклон ската;
  • Прогон. Балка, которая крепится к стойкам. На нее и угадываются стропила. Правда, иногда балка не используется, в результате чего под каждую ногу устанавливают свою стойку;

Односкатная кровля может быть укреплена стойками и подкосами

Если длина пролета, т.е. расстояние между несущими противоположными стенами превышает 5 метров, конструкция имеет дополнительные укрепляющие элементы:

  • Промежуточные стойки. Подпирают отдельные стропила или прогоны. Могут устанавливаться как на несущие стены, так и на балки перекрытия;
  • Подкосы. Представляют собой опоры, расположенные под углом. Они могут передавать нагрузку от стропил на внутренние несущие стены, балки перекрытия или наружные стены.

Щипцовые кровли содержат два ската и фронтоны на торцах

Вариант 2: двускатные

Двускатные, или щипцовые, системы помимо мауэрлата и стропильных ног содержат следующие элементы:

  • Стропильные фермы. Представляют собой два соединенные в коньковом узле ответных стропила, образующих треугольник;

Каркас двускатной кровли

  • Коньковый брус. Это прогон, который соединяет все фермы в коньковом узле. Зачастую на него опираются ноги. Правда, иногда двускатную конструкцию делают вообще без прогона, в результате чего фермы соединяются только обрешеткой;

Коньковый прогон соединяет все фермы

  • Затяжка, ригель. Горизонтальная балка, которая соединяет две ответные ноги. Благодаря ей уменьшается распорная нагрузка на наружные стены.

Торцы двухскатной крыши образуют фронтоны, которые обычно зашиваются досками. Как и все остальные скатные системы, каркас может иметь стойки и подкосы.

Надо сказать, что в зависимости от варианта установки укрепляющих элементов, конструкция может иметь висячие или наслонные стропила. Последние подразумевают установку подкосов и опор на несущие внутренние элементы здания, т.е. стены или колонны.

Схема устройства висячих систем

Висячими стропилами называются ноги, которые опираются только на наружные стены. Правда, иногда они тоже укрепляются опорами и подкосами, но последние устанавливаются либо на затяжки, либо на балки перекрытия, которые также висят в воздухе.

Вариант 3: четырехскатные

Четырехскатные кровли бывают нескольких типов. Наиболее сложными являются вальмовые, которые представляют собой комбинацию щипцовой и шатровой крыши. Их стропильная система состоит из следующих элементов:

  • Ферм. Устроена абсолютно так же, как и фермы щипцовых крыш;

Схема устройства вальмовой кровли

  • Накосные (коньковые) стропила. Это угловые ноги, которые относятся как к боковым скатам, так и торцевым, т.е. вальмам;
  • Нарожники. Представляют собой промежуточные ноги, которые устанавливаются на мауэрлат и опираются на накосные стропила;
  • Центральные ноги. Стропила, которые располагаются по центру треугольных скатов. В отличие от нарожников, они опираются на торец конькового прогона.

Зачастую каркасы делают полувальмовыми. От вальмовых они отличаются наличием небольших фронтонов у конька, которые обычно занимают третью или даже четвертую часть вальмы.

Схема устройства полувальмовой кровли

Для обустройства таких фронтонов, между стропилами крайних ферм устанавливаются усиленные ригели, или опорные доски, на которые опираются нарожники. При этом пространство от ригеля до конька зашивается досками.

Фронтоны частного дома можно украсить смотровыми окнами. Они сделают чердак светлее, а также обеспечат вентиляцию подкровельного пространства.

Схема устройства вальмовой кровли

Что касается шатровых крыш, то они состоят исключительно из треугольных скатов, поэтому не имеют ферм и горизонтального конька. Их каркас содержит лишь накосные ноги и нарожники.

Вариант 4: многоскатные

Многоскатные крыши представляют собой комбинацию вышеописанных конструкций в виде их пересечения, т.е. как будто разные кровли взяли и состыковали друг с другом. В зависимости от варианта пересечения, они бывают следующих видов:

  • Г-образные.
  • Т-образные;
  • Крестообразные или четырехщипцовые (многощипцовые).

Также существуют и другие варианты, но все они устроены одинаково. Самое сложное при строительстве многоскатных конструкций – это правильно выполнить соединение двух крыш.

Что такое двускатная крыша | Типы двускатных крыш

Содержание

Двускатная крыша

Двускатная крыша имеет особое значение в различных фронтонах крыш, используемых в домах. Дом с двускатной крышей имеет треугольную форму, что соответствует английскому алфавиту А.

Кровля – важный элемент любой строительной конструкции. Фронтон крыши любого здания защищает всю конструкцию здания в различных погодных условиях. Защищает здание от погодных условий, таких как дождь, снег, град и т. д.

Различные типы крыш были разработаны в зависимости от погодных условий. Строительство разных типов крыш в домах встречается во всем мире.

Этот тип крыши конструируется с наклоном в двух противоположных направлениях.

Что такое двускатная крыша?

Крыша этого типа состоит из двух наклонных секций в противоположных направлениях. Двускатные крыши обычно встречаются в некоторых частях мира в районах с холодным или умеренным климатом.

Двускатная крыша может быть изменена в соответствии с проектом здания. Две двускатные крыши могут быть спроектированы и использованы для большей глубины крыши здания.

Общие детали необходимы при строительстве двускатной крыши . Он не требует дополнительных деталей. Поэтому двускатную крышу легко построить.

Благодаря этому двускатная крыша получила большее распространение в мире из-за простоты конструкции.

Историческое развитие двускатной крыши

История двускатной крыши уходит корнями в греческую культуру. В древние времена двускатная крыша использовалась для создания крыши греческого храма. Двускатная крыша постепенно использовалась в таких странах, как Европа и Америка.

Даже сегодня в некоторых странах Европы и Америки двускатные крыши используются для строительства зданий.

Между 14 и 17 веками стали популярными здания с остроконечными крышами. И в этот период на итальянскую архитектуру повлияло строительство двускатных крыш.

Конструкция двускатной крыши

Конструкция двускатной крыши состоит из двух противоположных боковых секций от точки конька крыши. Два боковых ската двускатной крыши соединяются вверху. Которая называется точкой хребта.

Скат и желоб в двускатной крыше проектируются в соответствии с проектом здания. Форма крыши состоит из коньковой доски, параллельной крыше и внешним стенам.

Коньковая доска находится между вершинами двух обычных стропил. Эта коньковая доска крепится к стропилам гвоздями. Стропила крепятся таким образом, чтобы уклон оставался направленным вниз. Стропила фиксируются на гвоздь вдоль наружных стен.


Связанный пост:

  • Жилые системы зеленой крыши
  • Как построить крышу крыльца? | Полное руководство
  • Крыша солончака | Солтбокс Дом | Дизайн крыши солончака
  • Вальмовая крыша | Дом на крыше Гамбрел | Полное руководство
  • Что такое пилообразная крыша? | Пилообразная конструкция крыши | Полное руководство

Типы двускатных крыш

Различные формы двускатных крыш:

  • Передняя двускатная крыша
  • Двускатная крыша
  • Двускатная крыша
  • Двухскатная крыша с дополнением односкатной крыши
  • Голландская двускатная крыша

1.

Передняя двускатная крыша

Передний фронтон крыши обычно сооружается у входа в дом. Этот дизайн можно встретить в основном в домах в колониальном стиле.

Передняя двускатная крыша также известна как фальшфронтон. Этот тип двускатной крыши не является настоящей крышей, но используется для создания привлекательного фасада.

2. Двускатная крыша

Эта двускатная крыша типа имеет конструкцию, аналогичную классической конструкции. Этот тип двускатной крыши характеризуется треугольными расширениями на каждом торце крыши дома. А секция крыши заканчивается в конце коробки.

Двускатная крыша коробчатого типа укладывается поверх вальмовой крыши для создания большего пространства на чердаке.

Читайте также : Что такое разрушители облигаций? | материалы, используемые в разрушителе связи | Тип бетонолома | Преимущество Bond Breaker

3. Поперечная двускатная крыша

Конструкция двускатной поперечной крыши состоит из двух или более двускатных крыш. В котором крыши пересекаются под углом друг к другу. Обычно две двускатные крыши проходят под прямым углом друг к другу.

В зависимости от конструкции двускатной крыши этого типа часто усложняется планировка здания.

Например, поперечные двускатные крыши можно использовать в загородных домах как отдельные крылья, большую веранду или пристроенный гараж.

4. Двускатная крыша с дополнением односкатной крыши

Этот тип крыши предназначен для добавления односкатной крыши в качестве двускатной для расширения в старых кровельных системах.

Это популярное простое решение для зданий, которые хотят расширить за счет гибридного дизайна. Этот тип крыши дает возможность увеличить высоту и пространство без полного изменения дизайна и эстетики.

Читайте также: Что такое статическая нагрузка? | Что такое динамическая нагрузка? | Экологическая нагрузка | Разница между постоянной нагрузкой и динамической нагрузкой

5.

Голландская двускатная крыша

Голландская двускатная крыша крепится к вальмовой крыше. Голландская двускатная крыша формируется поверх вальмовой крыши со скатом со всех четырех сторон. Также обычно называется габлет.

Голландская двускатная крыша представляет собой комбинацию крыши главного здания и пирамидальной крыши башни, что дополняет разнообразие вальмовых крыш.

Этот голландский фронтон можно использовать как навес на крыше. В котором здание украшает односкатная крыша. Вальмовые крыши представляют собой разновидность двускатной крыши. Которые обычно ассоциируются с голландскими строительными традициями и кладовыми. Его конструкция позволяет максимально использовать пространство под крышей.

Эта двускатная крыша с боковым фронтом пользуется популярностью у некоторых домовладельцев из-за особенностей этой голландской двускатной крыши. Дизайн голландской двускатной крыши для повышения эстетики здания. Кроме того, голландские двускатные крыши используются и для обеспечения практической работы.

Читайте также : Что такое соотношение бетонной смеси? | Тип бетонной смеси Соотношение | Фактор, влияющий на соотношение бетонной смеси

Стоимость конструкции двускатной крыши

Обычно рыночная стоимость конструкции двускатной крыши составляет от 8 до 16 долларов за квадратный фут. Его точная ставка зависит от рыночной цены различных материалов.

Стоимость крыши площадью 1000 квадратных футов может варьироваться в среднем от 8000 до 16000 долларов. Дополнительные фронтоны и мансардные окна считаются дополнительными ставками.

Срок службы двускатной крыши

Срок службы двускатной крыши зависит от различных факторов. Таких как качество используемого материала и периодическое обслуживание кровли. Правильно установленные двускатные крыши могут прослужить до 40 лет.

Читайте также: Что такое ловушки? | Спецификация сантехнической ловушки | 14 видов ловушек в сантехнике

Преимущества двускатной крыши

  1. Водоотвод : Этот тип крыши может использоваться в качестве водосточной системы , так как он наклонного типа. Благодаря двускатной конструкции крыши вода и снег могут легко стекать с крыши. Эта особенность двускатной крыши снижает риск протечек с кровли и обеспечивает безопасность кровли. Такая особенность может длиться долго.
  2. Материал : Существует возможность использовать любой материал из множества материалов для создания любой крыши. В зависимости от требований к двускатным крышам для строительства крыши могут использоваться металлические листы, глиняная черепица и бетонная черепица.
  3. Простота сборки : Конструкция двускатной крыши проста, и ее технические характеристики также просты. Строительство двускатной крыши очень простое и быстрое по сравнению с другими вариантами кровли.
  4. Двускатная крыша Стоимость : Двускатная крыша проста в изготовлении и может использоваться как экономичная альтернатива кровле. Стоимость проектирования такой кровли ниже, чем других сложных вариантов кровли.
  5. Дополнительное пространство : Треугольная конструкция двускатной крыши обеспечивает больше места для домовладельца. Домовладельцы могут извлечь выгоду из вентиляции из-за двускатной крыши.

Читайте также: Что такое шлакоблок? | Спецификация шлакоблока | Что такое бетонный блок? | Тип бетонного блока | Разница между шлакоблоком и бетонным блоком

Недостаток двускатной крыши

  1. Ущерб от ветра : Не рекомендуется использовать двускатную крышу в районах с ураганами. Конструкция двускатной крыши не выдерживает сильного ветра по сравнению с другими видами крыш. Потому что его конструкция представляет собой шаговый шаг. Это позволяет верхней части крыши легко задерживать ветер.
  2. Правильная установка : Несмотря на то, что конструкция двускатной крыши довольно проста, она должна быть выполнена с использованием подходящего материала. В этом типе крыши ее каркас должен быть установлен таким образом, чтобы он передавал достаточную нагрузку. Если эта крыша не установлена ​​должным образом, существует риск обрушения крыши.

Читайте также : Что такое приток? | Приток области в колонке | Как рассчитать площади притоков


Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

  • 10 ведущих производителей плитки в Индии
  • Что такое дерево? | Каково использование древесины в строительстве? | Виды древесины
  • Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |
  • Что такое парапетная стена? | потребность в стене парапета | Использование парапетной стены | Типы парапетных стен | Важные примечания для конструкции стены парапета
  • Что такое модуль упругости бетона? | Что такое Модуль Восторга? | Стандартный тест | Методы модуля разрыва балки | Расчет модуля разрыва

Часто задаваемые вопросы (FAQ)

Двускатная крыша

Двускатная крыша является подходящим вариантом кровли в холодном или умеренном климате. Двускатная крыша представляет собой крышу с двумя сторонами или коньками. верхние горизонтальные края которого сходятся, образуя гребень. Двускатная крыша состоит из стропил, стропильных ферм или прогонов. Уклон его крыши может сильно различаться.

Что такое двускатная крыша?

Комбинация двухскатной и вальмовой крыши (скатная крыша без изменения стен) с шатровой частью вверху и фронтонной частью внизу.

Что такое двускатная крыша

Двускатная крыша состоит из двух наклонных секций в противоположных направлениях. Двускатные крыши обычно встречаются в некоторых частях мира в районах с холодным или умеренным климатом.

Типы двускатных крыш

  1. Передняя двускатная крыша
  2. Коробчатая двускатная крыша
  3. Поперечная двускатная крыша
  4. Двускатная крыша с односкатной крышей
  5. Голландская двускатная крыша

Крыши


  • Использование инструмента «Линия фронтона/крыши»

    Вы можете использовать инструмент Линия двускатной крыши, чтобы указать, какая стена или часть стены будет двускатной при построении крыши.

  • Задание разных свесов крыши на разных стенах

    Расстояние свеса крыши можно задать для каждой стены в программе Home Designer Pro. Вы можете использовать другой подход в других играх Home Designer.

  • Устранение неполадок, почему плоскости крыши не создаются

    Автоматический генератор крыши обычно создает указанный вами стиль крыши. Если часть или вся крыша генерируются неправильно, проверьте эти области, чтобы устранить проблему.

  • Создание парапетной крыши

    В этой статье описывается простой и понятный метод создания плоской крыши с парапетными стенами во всех программах Home Designer.

  • Указание уклонов крыши

    Если вам нужно создать крышу с несколькими уклонами, вы можете указать уклон каждой плоскости крыши в диалоговом окне «Спецификация стены» во всех программах Home Designer.

  • Ресурсы для создания сложного плана крыши

    Справочное руководство, Руководство пользователя, HomeTalk, обучающие видеоролики, веб-семинары, база знаний и персональные тренировки — отличные ресурсы для создания сложного плана крыши.

  • Создание портика

    В программе Home Designer Products можно создать крытую веранду, также называемую портиком. Этого можно добиться, используя невидимые стены, мельничные конструкции, такие как колонны, и инструмент разрушения стены.

  • Предотвращение создания крыши над комнатой

    Вы можете предотвратить создание крыши над комнатой, сняв флажок «Крыша над этой комнатой» на панели «Структура» диалогового окна «Спецификация комнаты».

  • Исправление крыши, образующейся над фундаментной стеной

    Над нижней стеной может образоваться крыша, если стены не выровнены должным образом.

  • Удаление индикаторов уклона крыши со стен по периметру

    Базовая линия крыши Полилинии отображают либо уклон плоскости крыши, опирающейся на каждую внешнюю стену, либо «(VERT)-G», если над стеной есть фронтон.

  • Создание возвратов крыши вручную

    В некоторых ситуациях автоматические возвраты крыши могут не генерироваться, и в этом случае их можно нарисовать вручную с помощью плоскостей крыши.

  • Удаление водосточных желобов в Home Designer Pro

    В Home Designer Pro желоба можно удалить, сняв флажок «Желоб» в диалоговом окне «Построить крышу» или «Спецификация плоскости крыши».

  • Автоматическое строительство полутораэтажной крыши

    Вы можете построить Кейп-Код или полутораэтажный дом, создав новый этаж и перестроив крышу.

  • Автоматическое построение основных стилей крыш

    Научитесь автоматически строить вальмовые, односкатные, двускатные, вальмовые, крыло чайки, полувальмовые и мансардные крыши, следуя инструкциям в этом ресурсе.

  • Рисование слухового окна вручную

    Мансардные окна сарая с ручным управлением могут быть созданы с использованием коленных стен и наружных стен на новом этаже вашего плана.

  • Удлинение плоскости крыши над выступом

    Плоскость крыши может проходить над выступом. Это можно сделать, изменив боковые стены выступа на «Стены с фронтоном» и изменив переднюю стену, чтобы использовать параметр «Расширить уклон вниз».

  • Создание мансардного окна в Home Designer Pro

    Home Designer Pro может вручную создавать слуховые окна на крышах и плоскостях крыш. В этой статье для этого используются такие инструменты, как коленные стены и световые люки.

  • Размещение молдингов вокруг плоскостей крыши в Home Designer Pro

    Home Designer Pro дает вам возможность добавить молдинг вокруг плоскостей крыши с помощью инструмента Soffit.

  • Создание вальмовых и двускатных крыш вручную

    Home Designer Pro имеет возможность создавать ручные вальмовые крыши и ручные двускатные крыши, потому что он имеет ручные плоскости крыши.

  • Регулировка крыш над нишами

    В этой статье описывается, как удлинить крышу за нишу или углубление. Это делается путем изменения минимального размера ниши при строительстве крыши.

  • Построение А-образной структуры

    Дом с каркасной крышей строится путем изменения угла наклона или подъема над прогоном и использования сплошных двускатных стен.

  • Строительство L-образной конструкции с полными фронтонами

    Инструмент «Разбить стену» и «Сплошные двускатные стены» используются для создания L-образной конструкции.

  • Создание балок в Home Designer Pro

    Потолочные, напольные и кровельные балки можно нарисовать в Home Designer Pro с помощью ручных инструментов для создания каркаса.

  • Устранение неполадок при выборе комнаты

    Комнаты должны быть полностью окружены стенами, чтобы создать правильное определение комнаты в Home Designer.

  • Строительство фонаря/крыши Skillion

    Две односкатные крыши, обращенные друг к другу, классифицируются как фонарная крыша.

  • Скрытие или изменение базовых линий крыши

    Базовые линии крыши можно изменить в Home Designer Pro, изменив видимость слоя, а также цвет.

  • Создание крыши из солончака

    Крыша в стиле Saltbox состоит из 2 плоскостей крыши и может быть создана во всех продуктах Home Designer.

  • Создание голландской вальмовой крыши

    Создать голландскую вальмовую или голландскую двускатную крышу можно, выполнив действия, описанные в этой статье.

  • Создание купола

    Купол или башню можно создать с помощью функции «Открыть снизу» на новом пустом этаже.

  • Создание плоской крыши на конструкции

    Плоскую, гладкую, горизонтальную или плоскую крышу можно создать, изменив нижний угол наклона или подъем во всех продуктах Home Designer.

  • Создание бонусной комнаты над гаражом

    А Ф.Р.О.Г. или Семейный номер над гаражом можно сделать во всех продуктах Home Designer.

  • Сообщение: Обнаружена крыша с базовой линией нулевой длины

    Если базовая линия крыши имеет нулевую длину, вы можете получить это сообщение об ошибке.

  • Создание разных стилей крыш на отдельных конструкциях

    Создание различных стилей крыш на отдельных конструкциях может быть выполнено путем выбора стиля крыши и уклона или подъема над прогоном для наружных стен.

  • Создание крытого патио

    Колонны и перегородки могут быть использованы для создания крытой террасы.

  • Создание нескольких односкатных крыш

    Множественные односкатные крыши можно создать в продуктах Home Designer, изменив высоту уклона над прогоном с помощью инструмента «Сломать стену» и используя стены со сплошным фронтоном.

  • Предотвращение автоматического восстановления крыши

    Если отключить эту функцию, крыша не будет обновляться при каждом изменении.

  • Создание поперечной двускатной крыши

    Крыша с поперечной двускатной крышей с использованием сплошных двускатных стен может быть выполнена во всех продуктах Home Designer.

  • Создание пристроенного крыльца

    Наличие крыльца, примыкающего к вашему дому, может быть полезным, но может потребовать изменения угла наклона крыши.

  • Переключение отображения точек пересечения крыши

    Вы можете найти точки пересечения плоскости крыши там, где должен быть конек, изгиб или впадина, включив параметр «Автоматически размещать точки пересечения крыши»

  • Создание крыши в виде бочки в Home Designer Pro

    Home Designer Pro может создавать бочкообразные крыши с использованием линий САПР, инструментов САПР и нескольких плоскостей крыши вручную.

  • Создание носовой крыши

    В этой упрощенной статье описывается, как построить носовую крышу, где двускатная стена выступает на несколько футов дальше, чем остальная часть основной конструкции.

  • Создание сверчка на крыше

    Сверчки и вентиляционные отверстия на крыше можно нарисовать вручную с помощью инструмента Плоскость крыши.

Какую крышу вы предпочитаете?

Крыша – это покрытие вашего дома. Это то, что делает ваш дом убежищем. Более того, вы получаете возможность выбрать тип крыши для своего дома.

Есть так много доступных вариантов. В зависимости от типа строения, погодных условий и разрешений на планировку ваш дом может похвастаться прочной крышей. Работа становится легкой с некоторыми входами от жилого архитектора.

Каждый тип крыши выполняет разные функции. Выбирая стиль кровли, вы должны подумать и о визуальном воздействии. Хотя внешний вид имеет значение, не менее важны полезность и срок службы.

Давайте узнаем о наиболее часто используемых крышах в Нью-Джерси и посмотрим, какие из них выполняют какие функции!

Шатровая крыша

Источник: Houzz

Основным физическим свойством вальмовой крыши является то, что все стороны наклонены к стенам без каких-либо вертикальных сторон. Крыша в форме пирамиды имеет четыре грани с симметричным уклоном. Шатровые крыши часто имеют непрерывную бордюрную доску, что позволяет легко размещать желоба вокруг них.

Процесс строительства шатровой крыши может быть более сложным и утомительным. Он состоит из детализированной системы ферм или стропил. Вальмовые крыши могут быть выполнены в различных формах. Каждое ребро занимает центральное положение в прямоугольнике под ним.

Треугольные грани называются бедрами. Стропила укладываются на внешний угол конструкции и поднимаются к коньку. По направлению к внутреннему углу стык между наклонными поверхностями образован ендовой. Шатровые крыши чаще всего встречаются в бунгало, но их можно использовать и в других архитектурных стилях.

Шатровые крыши более устойчивы к ветру и более устойчивы, чем двускатные. Но, в регионах, подверженных ураганам, вальмовые крыши должны иметь крутой уклон в 35 градусов. Немногие минусы вальмовой крыши заключаются в том, что для обслуживания недостаточно места, и их трудно проветривать.

Плюсы
  • Они более устойчивы, чем двускатные крыши.
  • Они ученее.
  • Полезны для ветреных и снежных местностей.

Минусы
  • Их строительство дороже.
  • Имеют более сложную конструкцию.
  • Им требуется больше строительных материалов.

Двускатная крыша

Двускатные крыши, также известные как скатные крыши, являются одним из самых популярных типов крыш в Соединенных Штатах Америки. Они имеют причудливую треугольную форму. Двускатные крыши чаще всего используются в местах с низкими температурами. Конструкция состоит из прогонов или стропил. В двускатной крыше высота желобов может сильно различаться.

Двускатная крыша состоит из трех важных компонентов. Две стороны, также известные как поле, центральный гребень и сам фронтон. Фронтоны — это то, что дало название этому стилю крыши. Жилые архитекторы могут изменять и регулировать дизайн двускатной крыши в соответствии с требованиями.

Однако есть несколько основных типов двускатных крыш, о которых вам следует знать. Первый – фронтонный дом, в котором главный вход в строение находится на стене, которую он делит с фронтоном.

Другой — боковой фронтон, в котором главный вход или визуальный фокус находится на стороне, которую он не разделяет с фронтоном. Многие архитекторы жилых домов любят экспериментировать с двускатными крышами, чтобы добавить больше характера и динамизма. Обычно он состоит из двух линий крыши с опорным уклоном и фронтоном. Это известно как крестообразная крыша.

Плюсы
  • Двускатные крыши обеспечивают лучшую вентиляцию.
  • Они обеспечивают больший доступ на чердак.
  • Двускатные крыши позволяют иметь сводчатые потолки.
  • Их проще и дешевле построить.

Минусы
  • Двускатные крыши не подходят для районов, подверженных ураганам.
  • Если не закрепить должным образом, двускатные крыши могут обрушиться при сильном ветре.

Мансардная крыша

Источник: Houzz

Мансардная крыша представляет собой крышу с двумя скатами с каждой стороны. Из этих склонов нижний склон обычно круче верхнего. Этот стиль крыш широко использовался в Италии и Англии с начала пятнадцатого до шестнадцатого веков.

Мансардная крыша названа в честь известного архитектора Франсуа Мансара, который использовал этот стиль крыш в таунхаусах в Париже и замках во Франции. В прежние времена мансардная крыша приобрела популярность, потому что ее профиль больше соответствовал преобладавшим классическим крышам.

Мансардная крыша относится к классу бордюрных крыш. Однако это бордюрная вальмовая крыша, со скатами со всех сторон конструкции. Для отвода воды на мансардных крышах изображают складку прямоугольной формы, окаймленную бордюрными балками, и внутри прямоугольника низкоскатную крышу.

Pros
  • Мансардная крыша максимально использует чердачное пространство.
  • Крыша позволяет добавить новую историю зданию, не требуя каменной кладки.
  • В нем часто выставлены сложные слуховые окна из эстетических соображений.

Минусы
  • Стоимость установки высока.
  • Получение разрешений на строительство может быть сложным.
  • За мансардными крышами сложно ухаживать.

Плоская крыша

Источник: Houzz

Плоские крыши характерны для персидского, арабского и египетского архитектурных стилей. Крыша может быть обозначена как плоская крыша, если она имеет уклон менее 10 градусов. Плоские крыши могут быть очень полезными, если вы расширяете свою структуру. Плоские крыши чаще всего используются в засушливом климате и позволяют использовать пространство в качестве зеленой крыши.

В более теплом климате плоские крыши строят из бетона или кирпичной кладки, которые защищают от солнечного тепла и дешевы в строительстве. В районах, подверженных дождям, плоские крыши могут пропитаться водой и протекать.

На рынке доступно несколько типов плоских кровельных покрытий. Одним из самых популярных покрытий для плоских крыш является асфальт. Для долговечных наплавляемых кровель (БУР) производится высококачественный асфальт. Существует четыре классификации асфальтовых кровельных покрытий, и все они изготавливаются путем нагревания кислородом.

Резина EPDM обычно используется в однослойных кровлях, поскольку она легко наносится и доступна. Модифицированная битумная мембрана представляет собой гибридную кровельную систему, которая сочетает в себе преимущества однослойной кровли с аутентичной укладкой кровли, используемой в сборной кровле.

Другие материалы включают CPE и CSPE, жидкие мембраны холодного нанесения, кровельные мембраны из ПВХ (винила), гибкий термополиолефин, TPO, пластик, армированный стекловолокном, кровлю из каменноугольной смолы и металлическую плоскую кровлю.

Pros
  • Плоские крыши очень экономичны.
  • Плоские крыши имеют небольшую площадь поверхности.
  • Для них требуется меньше материала.
  • Плоские крыши прочнее скатных.

Минусы
  • Плоские крыши требуют большего ухода, чем скатные.
  • Эти крыши поглощают тепло быстрее, чем скатные крыши, так как они подвергаются воздействию солнца в течение дня.

Солончак

Солончак представляет собой традиционный дом со скатной крышей, свисающей сзади, с деревянным каркасом. Этот тип крыши покрывает один этаж сзади и два этажа спереди. Одними из самых узнаваемых атрибутов этого типа крыши являются дымоход и плоский фасад.

Однако наиболее отличительными чертами являются асимметрия боков и задней линии крыши. Эта крыша получила свое название из-за сходства с деревянным ящиком, в котором когда-то хранилась соль.

Солонка уходит своими корнями в Новую Англию и является частью американской колониальной архитектуры. Стиль кровли также известен как кошачья крыша.

Pros
  • Крыши из солончака хорошо работают в климате с умеренным и сильным снегопадом.
  • Они препятствуют оседанию снега на крыше.
  • Крыши из солончака
  • легче обслуживать.
  • Они могут выдерживать более сильные ветры, чем двускатные крыши.

Минусы
  • Крыши солончаков имеют внутренние потолки, которые могут уменьшить чердачное пространство.
  • Стиль кровли сложнее спроектировать по сравнению с двускатной крышей.

Вальмовая крыша

Источник: Houzz

Вальмовая крыша, также известная как голландская крыша, представляет собой симметричную двустороннюю крышу с двумя скатами с каждой стороны. Нижний склон крутой, а верхний — пологий. Основное преимущество этой конструкции заключается в том, что она максимально увеличивает пространство над головой на верхнем уровне конструкции.

Эта крыша похожа на мансардную, но без шатров. Вместо этого он имеет вертикальные фронтонные концы. Он также нависает над фасадом здания. Крыши Gambrel чаще всего используются для крыш домов и амбаров в Соединенных Штатах Америки.

Крыша отличается стильным дизайном и эстетической привлекательностью. Одна из причин его популярности заключается в том, что его можно построить в рамках ограниченных финансовых ресурсов. Срок службы вальмовых крыш зависит от таких факторов, как дизайн, климат, строительные материалы и установка.

Pros
  • Установка доступна по цене.
  • Увеличивает пространство над головой по сравнению с другими стилями кровли.

Минусы
  • За вальмовыми крышами сложно ухаживать.
  • Требует постоянного ухода.

Итак, сегодня вы узнали новую информацию о нескольких типах крыш, которые вы можете использовать для своего дома. Некоторые акцентируют внимание на эстетике, в то время как другие подчеркивают структурную поддержку. Во всех случаях настоятельно рекомендуется проконсультироваться с архитектором жилья, чтобы найти лучшие варианты дома вашей мечты.

Более того, у вас есть из чего выбирать! Итак, берем крышу!!!



Типы крыш домов | Жилая и коммерческая кровля

Крыша вашего дома не только защищает содержимое и жильцов. Форма крыши играет важную роль в общем виде и архитектурном стиле вашего дома.

Некоторые типы крыш домов могут даже обеспечить дополнительную жилую площадь или место для хранения.

Хорошо спроектированная и правильно обслуживаемая крыша делает ваш дом более устойчивым к суровым погодным условиям Колорадо. Крыша может обеспечить повышенную энергоэффективность и защиту от атмосферных воздействий. Это также может сократить расходы на отопление и охлаждение дома.

Итак, какие типы крыш домов наиболее распространены в Колорадо?

Наиболее распространенные типы крыш домов в Колорадо

В Колорадо выбор формы крыши в некоторой степени зависит от погоды. Архитектурный проект, который является вашим личным выбором, возможно, придется сопоставить с тем, что практично в штате, где бывают сильные ветер, снег, холод и жара.

Двускатная крыша

Двускатные крыши часто называют «перевернутой буквой V». Двускатные крыши наклонены с двух сторон: спереди назад или из стороны в сторону. Существуют вариации, такие как прямоугольные фронтоны, открытые фронтоны, голландские фронтоны и двускатные крыши со слуховыми окнами.

Двускатные крыши просты, но эффективны. Важно, чтобы скат двускатной крыши соответствовал погодным условиям Колорадо.

В штате Колорадо необходимо следить за тем, чтобы угол ската был достаточно высоким, чтобы дождь и талый снег могли эффективно стекать с крыши. Если уклон слишком низкий, вода, лежащая на крыше, может повредить черепицу и основную конструкцию. Однако, если уклон слишком высок, сильный ветер может повредить черепицу и даже сорвать крышу.

Крыша-бабочка

Эту форму крыши часто называют «обратным фронтоном». Дизайн бабочки наклонен снаружи к центру. Этот тип кровли распространен в современных, современных домах.

Поскольку уклон невелик, форма крыши обеспечивает меньшее сопротивление ветру. Однако наклон к центру приводит к скоплению снега, льда и дождя на поверхности.

Тот факт, что этот тип крыши наклонен к центру, делает дренаж еще более проблематичным, чем с плоской крышей.

Шатровая крыша

Шатровые крыши популярны в Колорадо. Стороны сходятся вверху, образуя простой гребень. Вальмовая крыша имеет скаты со всех четырех сторон дома.

Уклон также важен для вальмовой крыши. Как и в случае двускатных крыш, уклон вальмовых крыш должен быть правильным балансом для отвода дождя и снега, но настолько высоким, что сопротивление ветру становится проблемой.

Вальмовые крыши более устойчивы, чем вальмовые и двускатные крыши. Внутренний наклон всех четырех сторон делает вальмовые крыши прочными и долговечными.

Учитывая климат Колорадо, вальмовые крыши — хороший выбор, поскольку они выдерживают сильный ветер и сильный снегопад. Поле позволяет снегу легко соскальзывать и позволяет избежать стоячей воды.

Мансардные окна или «вороньи гнезда» в шатровых крышах обеспечивают дополнительное жилое пространство.

Обратной стороной вальмовых крыш является их высокая стоимость по сравнению с двускатными или А-образными крышами. Их более сложная конструкция требует больше материалов и труда, а значит, и более высоких затрат.

При добавлении дополнительных мансардных окон или вороньих гнезд вода может скапливаться в швах и вызывать протечки.

Вариации вальмовой крыши включают вальмовые крыши, пересекающиеся вальмовые крыши, перекрестные вальмовые крыши и пирамидально-вальмовые крыши.

Плоская крыша

Плоские крыши и крыши типа «бабочка» более распространены в бизнес-структурах, чем в архитектуре домов. Тем не менее, эти типы крыш становятся все более популярными в жилых домах.

Преимущество хорошо спроектированной плоской крыши или крыши-бабочки заключается в том, что ее форма может обеспечить дополнительное жилое пространство на открытом воздухе. Вы можете добавить сад на крыше, внутренний дворик или частично огородить комнату в пентхаусе. Системы HVAC также могут быть размещены на плоской крыше вне поля зрения. Такая форма крыши хорошо защищает от ветра.

Плоские крыши строить дешевле и быстрее, потому что они требуют меньше материалов и труда.

Одним из недостатков является то, что на плоских крышах возникают проблемы с дренажем. Снег, лед и дождь собираются на плоской поверхности. По этой причине плоские крыши не рекомендуются для климата Колорадо, где много снега и дождя. Низкий или нулевой медленный также вызывает проблемы с увеличением веса и часто приводит к утечке в дом, как это происходит с крышами в форме бабочки.

Строительство плоских крыш дешевле, но их обслуживание и ремонт могут быть дорогими.

А-образная крыша

А-образную крышу легко узнать. Это крутая заостренная перевернутая буква V. Крыша спускается до самой земли, занимая большую часть или все стены дома. Вы увидите этот тип крыши дома в лесистой местности, где ожидается много снегопадов.

Крыши с А-образным каркасом

просты и дешевы в строительстве. А-образная крыша удваивается как все или часть боковых стен дома.

Помимо того, что строительство А-образных крыш является недорогим, они имеют настолько крутой наклон, что вода и снег не скапливаются.

Однако есть и недостатки. А-образные крыши могут сделать интерьер дома темным. Внутренние стены наклонные. Это ограничивает потенциальное пространство на втором этаже. Не каждая конструкция подходит для крыши с А-образным каркасом.

Гамбрель Крыша

Крышу Gambrel часто называют крышей амбара. Он имеет два разных склона. В отличие от мансардной крыши с четырьмя сторонами, вальмовая имеет две стороны.

Нижняя сторона вальмовой крыши имеет крутой, почти вертикальный скат. Стиль вальмовой крыши популярен в фермерских домах, бревенчатых хижинах, сараях, мастерских и складских помещениях.

К преимуществам вальмового стиля можно отнести дополнительное жилое пространство. В домах с вальмовыми крышами часто есть чердаки, чердаки или чердаки. Вальмовые крыши, как правило, дешевле, чем некоторые типы крыш, потому что их быстрее и проще строить. В стиле используются только две балки крыши. Таким образом, требуется меньше материала.

Однако есть и недостатки. Крутой уклон делает двускатную крышу не лучшим выбором для районов с сильным ветром и/или сильным снегопадом. Стиль крыши, вероятно, рухнет под сильным давлением. Если вальмовые крыши построены неправильно, коньки могут протекать. Коньки вальмовых крыш необходимо часто ремонтировать, чтобы они оставались водонепроницаемыми. Ежегодные осмотры и ремонт позволяют избежать повреждений от урагана.

Существует несколько вариантов вальмовой крыши, включая беседки и мансардные крыши. Некоторые разновидности гамбрела называются крышами во французском стиле, крышами «джеркинхед» и крышами «солтбокса».

Отдельные объекты могут включать в себя несколько типов крыш.

Почему стоит выбрать специалиста по кровле?

Независимо от того, какой тип крыши вы выберете для своего дома, крыша требует ежегодного осмотра и ремонта.

Специалисты по кровле, такие как B&M Roofing, обладают знаниями и опытом, чтобы удовлетворить уникальные потребности каждого стиля кровли. Независимо от стиля крыши важно, чтобы крыша вашего дома ежегодно проверялась опытными специалистами по ремонту крыш.

Если ваш дом пострадал от сложных погодных условий в Колорадо, крайне важно выбрать кровельную компанию из Колорадо, которая может восстановить вашу крышу, желоба, водосточные трубы, окна, двери и сайдинг до их первоначального состояния.

Чтобы обсудить, какие типы крыш дома лучше всего подходят для вас и вашей семьи, надежный ремонт или замену крыши или запросить бесплатную оценку вашего дома, свяжитесь с нами.

Двускатная крыша: определение, конструкция, типы, крыльцо и преимущества

Двускатная крыша | конструкция двускатной крыши | крыльцо с двускатной крышей | двускатная крыша против вальмовой | преимущество двускатной крыши | недостатки двускатной крыши.

В этой статье я кратко расскажу о двускатной крыше, что такое двускатная крыша, конструкция двускатной крыши, ее соединение с каркасом, а также ее преимущества и недостатки.

В современной архитектуре приобрел классический внешний вид и красивый дизайн кровельного покрытия в мире, таком как Канада, Новая Англия, бразильская резиденция, греческая рамановская архитектура и т. д., имеющие снежные регионы, где выпадали проливные дожди и т. д., что также ощущается как классический внешний вид и красота. Смотреть.

Двускатная крыша представляет собой тип конструкции скатной крыши, которая состоит из двух наклонных сторон, которые встречаются, образуя гребень в конструкциях треугольной формы, сформированных на обоих концах при строительстве зданий, которые широко используются в регионах мира с классическим видом и хорошим внешность.

Двускатные крыши обеспечивают эффективную конструкцию кровельного покрытия в мировых и снежных регионах, приобретают красивый, классический вид и широко используются в современной архитектуре, что также часто встречается в конструкции двускатной крыши во многих стилях архитектуры.

Двускатная крыша

Двускатные крыши представляют собой, по существу, структурную конструкцию кровельного покрытия с крутыми скатами, поднимающимися к пику, где два ската сторон встречаются на скатных поверхностях на центральном гребне вниз к стенам с довольно пологим уклоном, который обычно наблюдается в традиционных и современных архитектуре во многих регионах мира и обычно используется в холодных погодных условиях с сильными дождями и снегопадами, чтобы защитить его конструкцию от протечки воды в коттеджах и в основном состоит из более устойчивого поведения к повреждению ветром.

В римской и греческой архитектуре стили строительства двускатных крыш наиболее популярны в современной архитектуре из-за их простоты, адаптируемости и того факта, что их легко построить и недорого построить.

Двускатные крыши наиболее популярны в бразильском жилом дизайне из-за легкого внешнего вида и простоты сборки, а также защиты от стока дождевой воды вдоль скатных поверхностей.

Дизайн двускатных крыш также часто встречается в регионах Новой Англии и Канады в виде традиционных стилей крыш, и эти конструкции дизайна более популярны, эти стили крыш кратко описаны в известных романах о стилях крыш «Дом с семью фронтонами». и «Энн из Зеленых Мезонинов», эти романы признаны обеими странами.

Что такое двускатная крыша?

В связи с этим, «что такое двускатная крыша?», двускатная крыша представляет собой тип конструкции скатной крыши, которая состоит из двух наклонных сторон, которые встречаются, образуя гребень в конструкциях треугольной формы, сформированных на обоих концах при строительстве здания. который широко используется в регионах мира с классическим внешним видом и хорошим внешним видом. Двускатные крыши являются популярным дизайном для регионов с холодным климатом, так как они могут легко сбрасывать воду и снег.

Определение двускатной крыши

Двускатная крыша определяется как архитектурный элемент треугольной формы кровельного покрытия типа скатной крыши, состоящей из двух скатов, причем нижний скат ниже верхнего, то есть представляет собой простую конструкцию крыши с двумя скатами, встречаемся в хребте.

В этой конструкции крыши нижний скат двускатной крыши может выходить за вертикальные осевые линии дома, а верхний скат выходит за нижний, в результате чего с каждой стороны образуются две вертикальные зоны.

Двускатные крыши наиболее популярны во многих регионах мира для многих стилей современной архитектуры с классикой и простотой.

Двускатные крыши — это очень эффективный и популярный вариант кровельного покрытия, сочетающий в себе множество свойств с широким разнообразием вариантов дизайна для выбора из многих стилей архитектуры в современном строительстве крыши.

Двускатные крыши бывают самых разных конструкций в соответствии с климатическим районом, в регионах с сильным ветром и обильными дождями и снегом эти крыши имеют крутой уклон для предотвращения просачивания воды, в альпийских районах эти крыши Они состоят из более мелкого шага, что лучше защищает от неконтролируемой лавины и легче выдерживает слой снега.

Конструкция двускатной крыши

Если вы хотите спроектировать двускатную крышу, они могут легко спроектировать ваш средний семейный дом из палочек, конструкция двускатной крыши строится за счет скатов только в двух направлениях и открыта на концах, это достаточно хорошее место для вашей семьи и, честно говоря, достаточно хорошее для большинства из нас.

Конструкция двускатных крыш проста, состоит из нескольких различных элементов, они состоят из трех важных компонентов этой конструкции конструкции крыши в форме треугольной призмы, которая связана с двумя сторонами крыши, наклоненными под углом, который называется крыша скатная. Эти скатные крыши или наклонные в двух направлениях стороны сходятся вдоль центрального конька, параллельного длине дома.

Вертикальный треугольный участок стены, выступающий между сторонами скатов с каждого конца. В этой конструкции крыши нижний скат двускатной крыши может выходить за вертикальные осевые линии дома, а верхний скат выходит за нижний, в результате чего в двух вертикальных областях с каждой стороны.

Взгляните на некоторые изображения ниже на эту простую иллюстрацию дома с двускатной крышей, крыша треугольного сечения сама по себе является фронтоном, конструкции которого обычно встречаются во многих регионах мира, таких как Канада, Новая Англия, Бразильская резиденция. и греческая рамановская архитектура и т. д. во многих стилях.

Дизайн крыши с фронтонами популярен для кровли с различными вариантами дизайна на выбор, мы выбрали конструктивные стили дизайна с крышей в соответствии с ее свойствами и функциональностью,

, поэтому здесь мы кратко обсудили различные типы фронтонов. кровельные конструкции.

Типы двускатных крыш

Дизайн двускатной крыши популярен для кровли с различными вариантами дизайна на выбор. о различных типах конструкций двускатных крыш, ниже приведены типы двускатных крыш-

● Boxed gable roofs

● Front gable roofs

● Cross gable roof

● Dutch gable roof

● Wooden gable roof

● Gambrel gable roof

Boxed gable roof

Boxed gable roof is a стандартная двускатная крыша, в которой ее конструкция, связанная с треугольной частью крыши, более очерчена и расходы на каждом конце двускатной крыши, эти конструкции являются красивым кровельным покрытием, которое делает дом более длинным и дает вам гораздо больше места внутри и определенно классический вид снаружи.

Двускатная крыша
Передняя двускатная крыша

Конструкция передней двускатной крыши обычно представляет собой ложную переднюю крышу, этот тип конструкции подходит для вашего уже построенного дома, и вы хотите добавить декоративные архитектурные стили и другие цели, это очень хорошо подходит для обеспечения приятных цветов по вашему выбору и придания идеального вида с дополнительными штрихами, такими как различные формы деревянных или кирпичных конструкций прямо под крышей.

Фронтальная двускатная крыша

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш Youtube-канал

Поперечная двускатная крыша

Поперечная двускатная крыша представляет собой конструкцию двускатной крыши с двумя фронтонами, соединенными вместе на перпендикулярном пересечении, что обеспечивает создание красивого дома и строится таким образом, что вы можете сидеть за пределами своего дома с хорошими рубками.

Поперечная двускатная крыша

Поперечная двускатная крыша представляет собой сложную архитектуру конструкции двускатной крыши, вы также можете придать дополнительную красоту декоративному декору этой конструкции с помощью материалов, прикрепленных под крышей. Эта конструкция также дает больше места.

Голландская двускатная крыша

Конструкция голландской двускатной крыши представляет собой разновидность крыши, которая создает гибридную крышу за счет сточных вод, используемых в средней точке двускатной крыши и шатровой крыши, вы можете выглядеть как вальмовая крыша с двускатной крышей. главные особенности.

Голландская двускатная крыша

Эта конструкция также строится там, где вы уже построили свою крышу и хотите добавить декоративности, этот тип конструкции крыши является классическим и обеспечивает больше места.

Если у вас есть идея построить двухскатную крышу, то вы должны быть осторожны и правильно проектировать конструкцию, так как эта конструкция склонна к протечкам.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, отношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, виды, угол & как рассчитать уклон кровли

Стропильная крыша: определение, типы & Преимущество

Деревянная двускатная крыша

Деревянная двускатная крыша является наиболее декоративной и создает красоту в конструкции двускатной крыши, идея дизайна этой двускатной крыши заключается в идеальном внешнем виде и хорошем выборе покрытия для защиты от любых погодных условий.

Деревянная двускатная крыша

Эти конструкции крыш отличаются термостойкостью к солнечным лучам, обеспечивают идеальную температуру в помещении, решают все проблемы, связанные с протечками и защищают от сильного ветра.

Вальмовая двускатная крыша

Когда вы задумываетесь о дизайне вальмовой крыши, это в основном идеальная идея спроектировать этот тип крыши с двумя скатами с каждой стороны и скатной крышей, которая имеет форму буквы «U». известная как двускатная крыша.

Вальмовая двускатная крыша

Дизайн вальмовой крыши, вероятно, представляет собой творческий подход к дизайну во многих регионах мира, особенно в США, Канаде и т. Д. Эти конструкции настолько популярны благодаря простоте установки и простоте конструкции, которые покрывают чердачное пространство в соответствии с обычно.

Этот тип конструкции часто размещается в фермерских домах, поскольку позволяет увеличить крышу и обеспечить наличие окон на остроконечных концах крыши.

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube эффективно используется с различными типами домов из-за того, что он состоит из простого стиля, обычно образованного крышей треугольной формы, что придает ему классический вид и выглядит красиво с добавлением стилей кода шапки дома.

Крыльцо с двускатной крышей позволяет воде стекать с крыши, а также покрывает большую площадь. Этот тип крыши крыльца не выходит за пределы стены дома.

Передний конец крыльца завершается использованием стропил фронтона или стропильной фермы, в этой конструкции крыши используются грабельные или лестничные стропила, в которых используется блокировка для усиления выступа. Этот тип крыльца расположен в углу дома.

Двускатная крыша крыльца обычно используется в Америке, стоимость строительства крыльца с двускатной крышей составляет от 16 до 30 долларов за квадратный фут, а при приобретении более высокого уклона стоимость установки больше.

Преимущества двускатной крыши

● Двускатные крыши просты в проектировании при сохранении простоты конструкции.

● Эти конструкции имеют низкую стоимость, а также имеют наклон для стока воды и подвержены протечкам.

● Несмотря на очень простой и классический внешний вид.

● Двускатные крыши просты в установке, и при правильном монтаже хорошая двускатная крыша может служить долго.

● обеспечивают дополнительное пространство в конструкции двускатной крыши в доме, а также лучшую вентиляцию в доме.

● этот тип конструкции обеспечивает доступный вариант строительства этой конструкции для тех, у кого финансовые ограничения, общие затраты на правильную установку крыш ниже.

● Наклонная конструкция крыш обеспечивает легкий доступ к водоотводным системам, в такой конструкции легко соскальзывают вода и снег, а также минимизируется риск протечек.

● они разработаны по-разному в архитектуре стилей.

Недостатки двускатной крыши

● Двускатные крыши более подвержены ветровым повреждениям, чем вальмовые, и это не самый лучший вариант для защиты от сильного ветра.

● Использование малоскатных двускатных крыш приводит к потере жилой площади.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

ТАКЖЕ ПРОЧИТАЙТЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, отношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, виды, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Двускатная крыша по сравнению с вальмовой

Различия между двускатной крышей и вальмовой следующие:

1. Конструкция двускатной крыши состоит из двух сторон, наклоненных вниз к стенам при строительстве зданий, тогда как конструкция вальмовой крыши состоит из того, что все стороны крыши наклонены вниз к стене при строительстве зданий.

2. Двускатные крыши обычно менее подходят для регионов с сильным ветром и снегом, тогда как вальмовые крыши обычно больше подходят для районов с сильным ветром и снегом.

3. Двускатные крыши обычно имеют более простую конструкцию, чем вальмовые крыши, и они менее стабильны, чем вальмовые крыши, поэтому конструкции двускатных крыш в архитектуре обычно используются реже, чем вальмовые крыши, тогда как вальмовые крыши очень прочны и используются во многих стилях. архитектуры в мире в современном строительстве зданий.

4. Остроконечные крыши имеют вертикальные концы, а вальмовые крыши не имеют вертикальных концов.

5. Конструкция двускатных крыш менее затратна по конструкции, а также требования к их обслуживанию меньше, чем вальмовые крыши, тогда как конструкция вальмовых крыш более затратна по конструкции, а также требования к их обслуживанию выше

6. Двускатные крыши менее сложны по конструкции, чем вальмовые крыши, тогда как вальмовые крыши имеют сложную конструкцию.

Калькулятор каркаса вальмовой крыши — Дюймы

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Новый Расстояние между полками Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

?

От внешней стороны стены к внешней стороне стены (длинная сторона)

Длина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей ширине стены эти значения длины стены работают без регулировки (равный интервал)

Опции

Толщина стропил

?

От внешней стороны стены к внешней стороне стены (короткая сторона)

Ширина стены

?

При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
При текущей длине стены эти значения ширины стены работают без регулировки (равный интервал)

Опции

Глубина стропила

Высота стены Толщина бедер
Толщина стены Глубина бедер

?

Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла

Угол крыши
° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта
Свес (уровень) Глубина хребта

?

Включите схему с 4 отдельными сегментами крыши и размерами (плоская)

Сегменты крыши

?

Кровельные листы, заходящие за концы стропил (на угол)

Продлевать


Точное расстояние между стропилами

?

Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами

Опустить бедро

?

Скошить вальмовые кромки для выравнивания с обычными стропилами

Фаска бедра

?

Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

Точное расстояние

?

Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

Равный интервал


?

Включите план рабочих замеров конька, стены и отметки расстояния между ребрами

План размещения


?

Сиденье Бердсмут

?

Показать отдельные схемы домкратов с полными размерами

Все Джек Стропила
Ноги Дюймы Метрика
Все измерения являются фактическими физическими готовыми размерами. Включить латы
Элементы крыши имеют цветовую маркировку
Коммон и Король Коммон
хребет
Бедренное стропило
Джек Рафтер

?

Как скорректировать результаты для расширения крыльца вальмовой крыши

Расширения крыши крыльца

?

Создает ссылку для сохранения или совместного использования текущего расчета

Поделитесь этим расчетом

Деталь соединения стропил


Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.


2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.


Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.

Печать шаблонов из бумаги в натуральную величину — вырезайте и сгибайте древесину, чтобы отметить и вырезать углы.

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Весы


Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)



Угол обшивки слоя и отступ отреза
Обе ориентации листа ↔ ↕

1138,93 фут² = 35,6 листов + 5%10%15% отходов = 40 листов
Листы округлены до следующего полного листа

Калькулятор разреза бедра




Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра, в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
