Как правильно сделать двускатная крыша: Крыша двухскатная своими руками: инструкция по возведению

Содержание

Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40

о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45о – 50о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

  • величина поперечного сечения;
  • фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

  • мауэрлат;

  • коньки и подкосы;

  • стропильная система;

  • обрешетка;

  • кровельный материал;

  • утепление.

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм.

Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

  • мягкая кровля – 5-20°;
  • шифер, профнастил, металлочерепица, ондулин – 20-45°.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

  • под металлочерепицу – 350 мм;
  • под мягкую кровлю настилается сплошная обрешетка;
  • под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

  1. Карандаш или маркер.
  2. Рулетка.
  3. Шнурка (отбивка).
  4. Молоток.
  5. Шпатель.
  6. Ножницы для кровельного материала.
  7. Нож кровельный.
  8. Ножовка.
  9. Строительный скотч.
  10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

как сделать своими руками для частного дома, необходимые материалы, этапы работы

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

  • Устройство кровли
  • Выбор системы стропил
  • Установка мауэрлата
  • Установка стропил
  • Изоляция крыши
  • Изготовление обрешетки

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

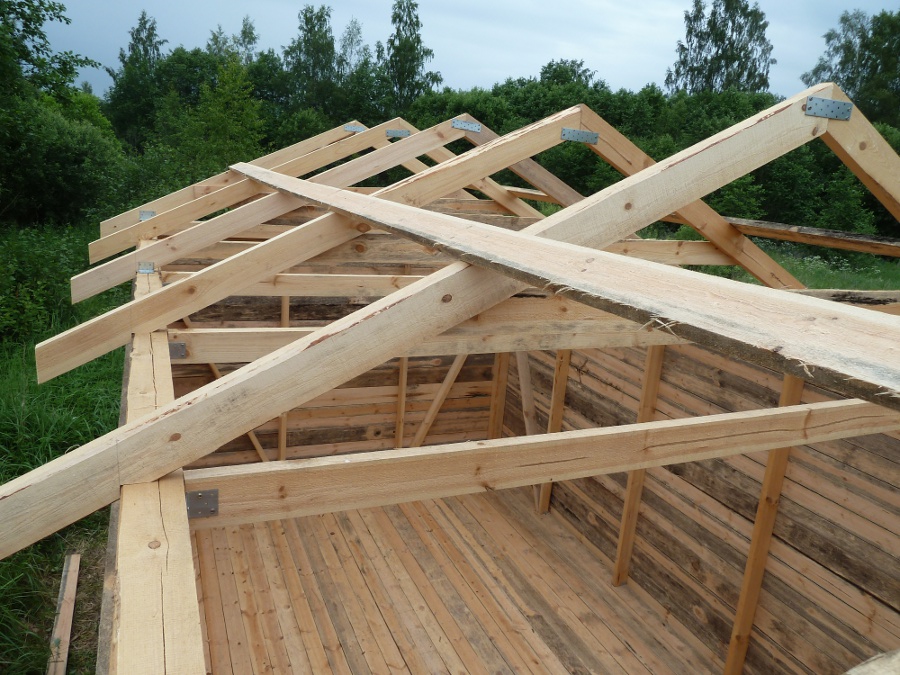

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

  • встык;
  • внахлест;
  • с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Как сделать крышу двухскатную своими руками: стропила, лаги, обрешетка

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Содержание

  • 1 Мауэрлат
  • 2 Стропила
  • 3 Лежень
  • 4 Затяжки
  • 5 Стойки
  • 6 Обрешетка на двухскатную крышу
  • 7 Крепление деталей
  • 8 Видео «Как сделать двухскатную крышу своими руками»

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Читайте также Конек крыши и сращивание стропил: способы и крепеж

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Читайте также Стропила и мауэрлат: способы крепления

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Читайте также Сборка крыши каркасная технология

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.



Читайте также Как сделать стропила своими руками

Если вы хотите побольше узнать о поделках из дерева и о применяемых для этого инструментах, обязательно ознакомьтесь с материалом по этой ссылке.

Видео «Как сделать двухскатную крышу своими руками»

Каркас двускатной крыши

На рисунке выше показан вид в плане двускатной крыши . Лестничные фермы состоят из четырех головок (перемычек) на каждом углу для поддержки стропил снаружи здания. Это стропило снаружи образует выступ для крепления досок баржи, поэтому доски софита и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает не только балки, обычные стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные балки в двускатной крыше:

  • Хомут: Хомут представляет собой горизонтальные брусья, прикрученные болтами к стропилам в форме прочного треугольника.
  • Прогон: Прогон проходит от одного конца крыши к другому и служит для поддержки общего стропила. Его держит —
  • Распорки: Распорки используются для поддержки прогона и передачи нагрузки вниз на несущую стену или другой отрезок бруса, который проходит спереди назад. Они не передают нагрузку на потолочные балки.
  • Вешалки: Вешалки представляют собой высокие деревянные брусья, обычно около 220 x 45, которые выходят из каждой стены и крепятся к ней. Металлические обвязки используются для крепления потолочных балок к подвесам, чтобы они не провисали под весом потолка, технически уменьшая их пролет.
    • Двускатная крыша шаг за шагом

    Шаг 1: Стеновые плиты и балки

    Разместите стеновые плиты в любом центре, необходимом для вашей двускатной крыши (400, 450, 600 или 900, в зависимости от веса крыши). покрытия, т.е. плитки) и обрежьте/зафиксируйте балки так, чтобы они были параллельны друг другу и находились на одном уровне с задним краем стеновых панелей.

    Этап 2: Конек

    Решите, какой ширины вы хотите установить потолочные доски баржи. Измерьте общую длину здания и дважды прибавьте к ней размер выступа/софита, по одному разу для каждого конца фронтона. Отрежьте прямой кусок конькового материала такой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и проще прибить стропила.

    Этап 3: Рядовые стропила

    В двускатной крыше используются только обычные стропила. Измерьте пролет и используйте его для расчета длины стропил, включая свес. Отрежьте пару и проверьте, подходят ли они, прежде чем резать остальные (сложите все отметки на настенной пластине, чтобы получить количество). Отрежьте четыре дополнительных стропила по длине, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

    Шаг 4: Поднимите стропила

    Стропила, которые я устанавливаю первыми для двускатной крыши, являются третьей парой с концов. Я оставляю два, которые будут формировать ферму лестницы, напоследок. Прибейте две пары к настенным пластинам и оставьте верхние части свободными, опираясь друг на друга для поддержки. Вы должны быть в состоянии протолкнуть коньковую доску между стропилами, и они зажмут ее и удержат на месте. Не помешает вырезать опору для поддержки конька, пока вы работаете на этом этапе, или попросить кого-нибудь помочь. Прибейте стропила к коньку. Заполните все остальные стропила, кроме концов, поддерживая их по мере продвижения.

    Шаг 5: Лестничные фермы

    Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой пластине, а затем вырезать и закрепить выступы в 400 центрах. Я предпочитаю опускать башмаки и класть сверху стропила, раздвигая их, а затем прибивая гвоздями. Переверните его и положите стропило без птичьего рта на него спиной к спине, затем перенесите на него положения выступов, прежде чем прибить их к выступам, чтобы сформировать ферму лестницы. Затем его довольно легко поднять и прибить за один раз, и я считаю, что это намного быстрее и безопаснее, чем возиться на крыше с головками и т. Д. еще не прибиты.

    Шаг 6. Закрепите торец фронтона

    Если торец фронтона не кирпичная кладка, вам нужно будет соорудить небольшую кладку, чтобы заполнить торец фронтона, а затем обшить его чем-то вроде фанеры или шпунта. и пазовые доски. Во-первых, положите вертикальный брус прямо под конек, чтобы поддержать его. Затем положите две пластины по диагонали от настенной пластины к той, что только что была помещена под конек, они также помогут удерживать выступы, образующие ферму лестницы. Наконец, заполните оставшиеся пустоты в 400 центрах, чтобы заполнить пробелы.

    Этап 7: Завязки воротника

    Завязки воротника требуют разреза на каждом конце, и их необходимо зафиксировать на одном уровне, чтобы получить преимущество. Количество, которое вам понадобится, должно быть указано в техническом чертеже. Если стропила находятся в центре 900, я бы поставил хомут на каждое, если они 400, вы иногда можете обойтись без каждого другого. Держите сиденье срезанным примерно в 10 мм от внешнего края стропила. Иногда проще поставить по одному с каждого конца и один посередине, а затем протянуть веревку, чтобы быстрее собрать остальные.

    Этап 8: Прогоны и распорки

    Двускатная крыша должна иметь распорки и опоры, чтобы выдержать вес кровельного покрытия.

    Нажмите здесь, чтобы получить советы по фасциям и потолку

    У вас есть вопрос или комментарий по поводу строительства двускатной крыши?

    Как построить двускатную крышу и увеличить свес крыши

    Руководство по сооружению двускатной крыши. Правильное утепление и гидроизоляция двускатной крыши. Монтаж торцевого свеса.

    Технология и процесс устройства двускатной крыши считается самым простым из всех конструктивных решений. Важным моментом является то, что этот тип кровли разнообразен и нет необходимости вести строительство по определенному типовому проекту. При планировании как построить двускатную крышу следует знать, что существует несколько видов двускатных крыш: с разным уклоном, с широким фронтонном и свесной конструкцией.

    Остроконечная крыша считается наиболее практичной конструкцией. С этой крыши снег соскальзывает под собственной тяжестью, и летом она защищена от застоя воды.

    Каковы основные преимущества выбора этого типа кровли?

    • Небольшая нагрузка на фундамент.
    • Низкая стоимость кровли.
    • Вам не нужна помощь экспертов.
    • Никаких переговоров с архитектором.
    • Дополнительная жилплощадь.
    • Без специального оборудования.

    Конструкция двускатной крыши спроектирована таким образом, чтобы не только выдерживать порывы ветра и вес выпавшего снега, но и равномерно распределять и передавать давление кровли на стены и фундамент дома. Для расчета элементов двускатной крыши воспользуйтесь онлайн-калькулятором фронтона.

    Поэтапное строительство двускатной крыши:

    1. Изготовление обрешетки

    Тип обрешетки зависит от назначения крыши. Для металлочерепицы подойдет разреженная обрешетка, а для битумной – сплошная.

    2. Сделать стропильную систему

    Собрать стропила на земле, а затем поднять подготовленные секции вверх. Каждая секция крепится к стеновой пластине. Начните с двух внешних секций и выровняйте все средние секции в соответствии с ними. Остальные детали, т. е. свесы, стойки, балки, конек и т. д., устанавливаются впоследствии как доборные элементы.

    Обычно стропила изготавливаются из обрезных досок размером не менее 2×6 дюймов. Настенная плита изготовлена ​​из деревянного бруса 6х6 дюймов. Для продольных балок и смежных стоек отведены все доски размером 2×6 дюймов, но только двойные.

    3. Закрепите настенную пластину

    Надежно закрепите настенную пластину, так как на нее будет опираться вся конструкция крыши. Уложите гидроизоляцию между стеновой плитой и стеной. В качестве гидроизоляции можно использовать рубероид. Стропильные фермы должны быть прибиты к стеновой пластине шурупами под наклоном.

    4. Крепление конька

    Установить коньковую балку, состоящую из двух стержней. Монтаж конька ведется после гидроизоляции. Если ширина стоек стропил более 21 фута, применяют метод с наклонными стропилами. Этот способ сложнее, чем монтаж с висячими стропилами, так как требует использования промежуточных подпорок и дополнительного конька.

    Основные требования к двускатной крыше

    Существуют некоторые правила относительно как построить двускатную крышу который простоит много лет.

    • Крыша должна быть выполнена только из легкого кровельного материала.
    • Изоляция является основным элементом конструкции мансардной крыши.
      • №
    • Уложите изоляционный слой с обеих сторон. Гидроизоляция кровли начинается с укладки гидроизоляционного материала с внешней стороны, а затем изнутри устанавливается пароизоляция.

    Принципы утепления двускатной крыши

    Планируя устройство двускатной крыши, которая будет надежной защитой от перепадов температур, позаботьтесь о надлежащем утеплении и системе гидроизоляции. Укладывая гидроизоляционные материалы (пароизоляцию и утеплитель) в правильном порядке можно добиться результата, что дом долгие годы будет теплым и сухим.

    Сначала необходимо уложить пароизоляцию, прижав ее к стропилам с помощью гвоздевых планок. Сверху укладывается минеральная вата или любой другой утеплитель с аналогичными свойствами.

    Гидроизоляция, покрывающая утеплитель, крепится под обрешеткой, а рубероид фактически укладывается сверху.

    Удлинение торцевого свеса

    Для обустройства торцевого свеса стандартной крыши коньковую балку удлиняют за фасад на заранее выверенную длину с помощью обрезных стропил. Затем таким же образом удлиняются несущие балки крыши, закрепленные на фермах.

    После этого следует закрепить карниз к торцевым сторонам конька и несущим балкам. Можно обойтись и без прибивания карниза переднего свеса софитами. Но для улучшения благоприятного внешнего вида дома все же рекомендуется установить софиты.

    Такой подход обеспечивает гарантированную защиту пространства под карнизом от задувания дождевой водой. Выносные опоры должны в итоге определять зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

    При монтаже боковых карнизов кровельные балки необходимо выпустить за пределы плоскости наружной стены. Длина аутригеров в данном случае зависит от ширины отмостки фундамента и высоты здания. После укладки кровельного материала переходите к фиксации концов балок. Вы можете использовать переплет доски.

    В результате у вас получится коробка с горизонтальной нижней частью. Затем можно переходить к декорированию шкатулок.

    Как построить двускатную крышу: вопросы и ответы

    Насколько оправдан выбор двускатной крыши для дома? Это действительно лучший вариант или просто глобальная закономерность?

    Каркас двухскатной крыши благодаря конструктивным особенностям идеально сочетает в себе простоту установки и обслуживания с надежностью и прочностью. Эти и многие другие критерии делают строительство двухскатной крыши полезной и разумной услугой для частного и коммерческого жилья.

    Какие типы двускатных крыш можно использовать при застройке дома?

    Существует ряд вариантов двускатных крыш (типы, типы):

    1. Простая двускатная крыша – симметричная.

    Самый распространенный из-за простоты и надежности устройства кровли. Пропорция обеспечивает равномерную передачу нагрузок на несущие стены и погонаж. Тип и толщина изоляции не влияют на выбор продукта. Сечение балки позволяет обеспечить запас несущей способности. Нет возможности прогиба стропил. Опоры и распорки можно разместить практически в любом месте. Очевидный минус – невозможность обустроить полноценный мансардный этаж. Из-за острых углов есть «глухие» зоны, не пригодные для использования.

    2. Простая двускатная двускатная крыша.

    Устройство с одним углом более 45° приводит к уменьшению количества неиспользуемой площади. Есть шанс сделать жилое пространство под крышей. При этом возрастают потребности в расчетах, в связи с тем, что нагрузка на стены и фундамент будет распределяться неравномерно.

    3. Арочная двухскатная крыша с наружным и/или внутренним изгибом.

    Данная конструкция крыши позволяет обустроить под крышей полноценный второй этаж. Естественно, легкая двускатная крыша отличается от ломаной не только визуально. Основная беда кроется в сложности вычислений.

    Есть ли разница в подборе материалов для двускатной крыши с мансардой или обычной мансардой?

    Для того, чтобы понять, как правильно сделать двускатную крышу, следует сначала решить, будет ли мансардное помещение устраиваться мансардным.

    Это очень важный фактор, от которого напрямую зависит конечный результат, получаемый в итоге, в частности – форма будущей кровли, которую следует спланировать и рассчитать заранее.

    Итак, возведение кровли начинается с установки балок перекрытий на стены верхнего яруса. Выбор материала для балок напрямую зависит от наличия чердака.

    При обустройстве обычного мансардного помещения можно использовать обычные доски, а при строительстве мансарды на несущие стены следует ставить балки.

    Примечание: При установке лаг пола следует следить за тем, чтобы они выступали на 16-20 сантиметров за периметр стен, что позволяет защитить стены от воздействия атмосферных осадков и воды, образующейся при таянии снега.

    Поверх балок укладывают доски пола, чаще всего их укладывают вдоль стен. Доски имеют двойное назначение: они используются в качестве обычного пола мансарды или мансарды, а также являются основой для установки столбов, на которых будут закреплены стропила крыши.

    Создание автоматических вальмовых и двускатных крыш

    Справочный номер: KB-00758

    Последнее изменение: 15 июля 2021 г.

    Информация в этой статье относится к:

    ВОПРОС

    Как построить » data-tooltip=»» aria-haspopup=»true»> вальмовые и двускатные крыши автоматически?

    ОТВЕЧАТЬ

    Утилита автоматической крыши в Chief Architect позволяет создавать самые разнообразные конструкции крыш с помощью диалогового окна «Построить крышу» и директив крыши, которые можно установить в диалоговых окнах «Спецификация стены» для каждой внешней стены в вашем плане.

    В этом руководстве рассказывается о том, как построить автоматический вальм, автоматическую двускатную крышу, автоматический голландский фронтон, изменить наклон плоскости крыши над стеной и отрегулировать высоту потолка в комнате.

    • Автоматическая шатровая крыша
    • Автоматическая двускатная крыша
    • Автоматическая голландская двускатная крыша
    • Контроль высоты крыши

    Автоматическая вальмовая крыша — это самый простой тип крыши для создания в Chief Architect, потому что программа по умолчанию создаст плоскость крыши на каждой внешней стене в вашем плане, что приведет к состоянию вальма.

    Для создания автоматической вальмовой крыши

    1. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите четыре стены, чтобы сформировать базовую прямоугольную структуру.
      • В этом примере создается структура размером 30 на 40 футов.
    2. Выберите Build> Roof> Build Roof из меню, чтобы открыть диалоговое окно Build Roof :

      Примечание: Опция Auto Rebuild Roofs указывает программе перестраивать крышу каждый раз, когда в план вносятся изменения что повлияет на крышу. Эта опция полезна для этого упражнения, но не является абсолютно необходимой.


      • Установите флажок рядом с Построить плоскость крыши .
      • Запишите шаг и при необходимости отрегулируйте; все автоматически сгенерированные плоскости крыши будут выполнены с заданным уклоном.
      • Щелкните OK , чтобы закрыть диалоговое окно и создать автоматическую вальмовую крышу.

    3. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.

    Если над определенной стеной вместо плоскости вальмовой крыши требуется фронтон, это можно установить в диалоговом окне «Спецификация стены» соответствующей стены.

    Чтобы создать автоматическую двускатную крышу


    1. В виде плана этажа щелкните стену, над которой вы хотите сформировать фронтон, чтобы выбрать ее, затем нажмите кнопку редактирования Open Object .
    2. На панели Крыша диалогового окна Спецификация стены выберите Full Gable Wall , затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

    3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не включен, выберите в меню Build> Roof> Build Roof , установите флажок рядом с Build Roof Planes и нажмите OK , чтобы перестроить крышу.

    4. Нажмите на стену напротив новой стены со сплошным фронтоном и повторите шаги 1 и 2 выше.

    5. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.


    В программе Chief Architect X10 и более новых версиях голландские двускатные крыши могут генерироваться автоматически.

    Для создания автоматической голландской двускатной крыши

    1. Нажмите, чтобы выбрать стену, над которой вы хотели бы создать голландский фронтон, затем нажмите кнопку Открыть объект   Изменить.
    2. На панели Крыша   диалогового окна Спецификация стены выберите параметр Стена голландского фронтона , укажите Шаг , ведущий к голландскому фронтону, а также Начинается на высоте или От базовой линии для начала голландского фронтона, а затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

    3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не включен, выберите Build> Roof> Build Roof из меню установите флажок рядом с Build Roof Planes и нажмите OK , чтобы перестроить крышу.

    4. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты.


    Высота, на которой создаются автоматические крыши, определяется высотой потолка внутри конструкции. Таким образом, когда высота потолка для области регулируется, автоматическая плоскость крыши непосредственно над этой областью будет соответствующим образом корректироваться при перестройке крыши.

    Для контроля высоты автоматических крыш

    1. Выберите в меню Edit> Default Settings и в диалоговом окне Default Settings разверните Floors and Rooms , разверните Floor Levels , выберите этаж, который вы хотите изменить, и нажмите Кнопка Изменить .

      В X10 перейдите к этажу, который вы хотите изменить, перейдите в «Правка»> «Настройки по умолчанию», разверните «Этажи и комнаты», выберите «Текущий этаж» и нажмите кнопку «Изменить».

    2. В появившемся диалоговом окне Floor Defaults измените Finished Ceiling на 121 1/8″, затем нажмите OK , чтобы закрыть диалоговое окно и применить изменение.

    3. Если включен параметр Auto Rebuild Roofs , крыша автоматически обновится, чтобы отразить это изменение. Если Auto Rebuild Roofs не используется, выберите в меню Build> Roof> Build Roof , установите флажок рядом с Build Roof Planes и нажмите 9.0003 OK восстановить крышу.
    4. Чтобы увидеть, как это изменение влияет на высоту крыши, выберите в меню Строить> Стена> Прямая внешняя стена , затем щелкните и перетащите, чтобы нарисовать стену, перпендикулярную
    РубрикаКрыша
