Крыша двухскатная видео: Устройство двухскатной крыши, смотреть онлайн!

Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

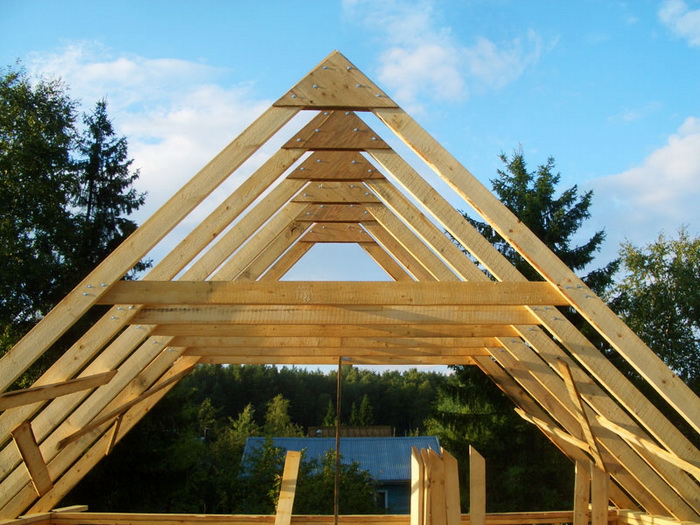

Крыша с двумя скатами

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Вернуться к оглавлению

Содержание материала

  • 1 Виды двухскатных крыш
  • 2 Конструктивные элементы двухскатной крыши
    • 2.1 Мауэрлат
    • 2.2 Лежень
    • 2.3 Стропильная нога или стропила
    • 2.4 Затяжка
    • 2.5 Стойки
    • 2.6 Подкосы
    • 2. 7 Обрешётка
    • 2.8 Конёк
    • 2.9 Свесы
    • 2.10 Кобылки
    • 2.11 Фронтон
  • 3 Особенности проектирования двухскатной крыши
  • 4 Порядок проведения монтажа двухскатной кровли

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Вернуться к оглавлению

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Размещение мауэрлата

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Размещение леженя

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:

  • Жёсткими, обеспечивающим неподвижное соединение, применяющиеся для кирпичных домов и блочных сооружений; Размещение строительной ноги

  • Скользящим, предусматривающим подвижность кровельного каркаса при усадке, используется при устройстве покрытия домов из рубленного бревна или зданий из оцилиндрованного бруса.

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.


В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Размещение затяжек

Крепление может быть выполнено двумя способами:

  • враспор;
  • внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Размещение стоек

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Размещение подкосов

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

  1. Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.

    Обрешетка крыши

  2. Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

  • обрезная доска;
  • не обрезная доска;
  • влагостойкая фанера;
  • ориентированно-стружечная плита;
  • шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Пример обрешетки крыши

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Строение коньковой детали

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Примеры свесов крыши

Свесы или карнизы могут быть следующих типов:

  • заподлицо;
  • открытый;
  • закрытый;
  • с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

  • деревянная вагонка, строганная доска;
  • оцинкованные листы;
  • пластиковая вагонка или сайдинг;
  • софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.


Как правило, для её изготовления берутся более тонкие доски, что позволяет:

  • более точно сформировать конфигурацию карниза;
  • снизить стоимость пиломатериала;
  • облегчить монтаж стропильной системы.
Размещение кровельной кобылки

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Размещение фронтона крыши

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Вернуться к оглавлению

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

  1. Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
    Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
  2. Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
    Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.



Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Вернуться к оглавлению

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.


При этом работы проводятся в следующем порядке.

  • Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
    При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения; Монтаж мауэрлата, лежней и балок перекрытия

  • Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:

    При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
    Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;

  • Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:
    • Каркасный. Первоначально выстраивается деревянный каркас с учётом планируемых окон и дверей. Также учитывают и тип внешней обшивки, чтобы обеспечить её крепление к брускам каркаса; Пример зашивки каркасного фронтона

    • Бревенчатый или брусовый. Как правило, данный тип устройства фронтона выполняется на этапе возведения стен. Если он устанавливается на кирпичное или блочное основание здание, то его монтаж выполняется перед установкой стропильной системы; Пример бревенчатого фронтона

    • Кирпичный или блочный. Также устанавливается одновременно со зданием или до устройства стропиловки. Для обшивки на фронтон дополнительно крепятся деревянные рейки, как основание для отделки. Пример кирпичного фронтона

    Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;

  • Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками; Монтаж обрешетки

  • Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
    На данном этапе производится также утепление и гидроизоляция кровли; Монтаж гидроизоляции и кровельного покрытия крыши


  • Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
    При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
    Существует два основных способа подшивки:
  • по стропилам, когда доски фиксируются с нижней их части либо вдоль, либо поперек на дополнительные рейки; Подшивка свесов крыши

  • с установкой короба, который соединяет край стропила и стену здания, а также является каркасом для фиксации декоративных элементов.

Смотрите в видео: подробный процесс установки двускатной крыши дома.

Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома.

Строительство крыши

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

Двухскатная крыша

   Построив на своём участке деревянный каркас для сарая, мы решили возвести на нём двухскатную крышу, чтобы дальнейшие работы проводить без оглядки на погодные условия.

Опыт строительства двухскатной крыши у нас был минимальный и ограничивался лишь одной небольшой постройкой – дачным туалетом и душем. Но размеры строений отличаются в разы, поэтому практически делать такого объёма крышу нам предстояло в первый раз. Подробный отчёт о проделанной работе мы представляем в этой статье.



   Из соснового бруса размером 10 на 10 см был построен каркас размером 7,5 на 3,5 м. В качестве потолочных балок мы использовали бруски 5 на 10 см, прикрепив их к мауэрлату, лежащему наверху каркаса, с помощью монтажных уголков и саморезов на расстоянии 80 см друг от друга.

   Первые и последние балки нужно устанавливать через 5 см от края, оставляя место для стропил. Это делается для того, чтобы фронтон двухскатной крыши был заподлицо со стенами.

   Для удобной работы наверху каркаса по всей его длине уложим несколько рядов досок, по которым будем ходить во время монтажа. Толщину выберем такую, чтобы они не сломались под весом строителей. Прикрутим их к балкам саморезами. Это необходимо сделать для безопасного передвижения на высоте 2,5 м. Обязательно нужно положить несколько тесин по центру постройки, на них будут крепиться временные стойки для установки конькового бруса.

   Подготовительные работы сделаны, теперь можно приступать непосредственно к возведению двухскатной крыши. Для расчёта сечения стропил, обрешётки и снеговой нагрузки можно воспользоваться любым онлайн-калькулятором или программой, которых много на специальных сайтах. Для нашей системы подойдут стропила, сделанные из доски размером 5 на 10 см, их длина составит 290 см, обрешётка будет толщиной 2,5 см.

   Для удобства установки стропил мы решили использовать коньковый брус, чтобы одну часть стропильной ноги можно было опереть на него, а вторую – на мауэрлат. Перед монтажом конька необходимо установить вертикальные стойки, на которых мы его закрепим. Для изготовления стоек используем деревянные бруски размером 5 на 5 см. Отрежем их длиной 180 см и с помощью монтажных уголков закрепим на потолочных досках. Выровняем стойки по вертикали с помощью строительного уровня и зафиксируем упорами в двух плоскостях. Всего нам понадобилось 6 стоек, установленных через 1,5 м друг от друга.

   В качестве конькового бруса возьмём четыре длинных тесины шириной 10 см, толщиной 2 см. Отрежем их так, чтобы общая длина получилась 7,5 м и короткими саморезами соединим между собой. С помощью напарника поднимем тесины на крышу, установим вертикально на стойки и через уголки прикрутим к ним шурупами.

   Коньковый брус установлен и надёжно держится.

   Теперь займёмся стропилами. Как упоминалось выше, их мы будем делать из бруса размером 5 на 10 см. Замерим рулеткой расстояние от конька до предполагаемой точки окончания крыши – получилось 290 см. Из стандартной шестиметровой доски получится две стропильные ноги, что значительно уменьшит отходы и удешевит двухскатную крышу. Облокотим один ещё пока  брусок на конёк и мауэрлат.

   Карандашом отметим место запила, где соединяется стропило с мауэрлатом, и вырежем лишнее дисковой пилой. Края подрежем так, чтобы скосы стали параллельны стенам каркаса.

   Возьмём ещё одну доску и таким же образом сделаем из неё вторую стропильную ногу. Поднимем их наверх, облокотим на коньковый брус и мауэрлат, выровняем заподлицо со стойками каркаса и с помощью монтажных пластин саморезами прикрутим к мауэрлату. Для усиления прочности конструкции длинными шурупами соединим стропила с потолочными балками.



   Над коньковым брусом скрутим их между собой пластинами и саморезами. После монтажа стропил коньковый брус можно будет разобрать. В этом случае прикручивать стропильные ноги к нему необязательно.

   Первые стропила установлены и крепко закреплены.

   Дальше можно сделать шаблон из первой пары, а можно каждую доску замерять отдельно. Таким же образом установим стропильные ноги по всей крыше, через расстояние 83 см друг от друга. Чтобы не ошибиться в расчётах, лучше сначала поставить их по краям каркаса, натянуть между ними шнурку и проверять по ней правильность установки. Доски, которые мы настелили на потолок, позволяют перемещаться по нему уверенно, но всё равно, при работе на высоте необходимо соблюдать разумную осторожность.

   То, что мы закрепили стропила при помощи монтажных пластин и саморезов – хорошо. Но всё-таки надо помнить, что саморезы плохо держат нагрузку на скручивание. При усыхании древесины или при сильных порывах ветра, которые могут раскачивать двухскатную крышу, головки шурупов могут отломиться, что ослабит конструкцию. Поэтому надёжнее всего будет все стропила и потолочные балки прибить к мауэрлату гвоздями длиной 150 мм.



   Если вы планируете использовать чердачное помещение двухскатной крыши для хозяйственных целей, вертикальные стойки и коньковый брус можно убрать. На надёжности конструкции это никак не скажется.

   Теперь можно устанавливать обрешётку. Её бы сделаем из тёса шириной 10-15 см, толщиной 2,5 см. С краю стропильных ног, до уровня стен каркаса, обрешётку прибьём сплошной полосой, а дальше выдержим расстояние между тёсом 35 см.

   По торцам строения сделаем выпуск досок на 20 см, выровняв их по шнурке, чтобы была возможность закрывать фронтоны от дождя и снега.

   Дальше приступим к созданию фронтонов. Для стоек мы используем бруски размером 5 на 5 см, нарежем их нужными размерами и через 40 см друг от друга установим вертикально, прикрутив к мауэрлату и стропилам. Также из брусков сделаем рамы для окон.

   Чтобы защитить пространство чердака от сквозняков, всю площадь фронтона закроем ветрозащитной мембраной, прищёлкнув её к брускам строительным степлером.

   Фронтон двухскатной крыши обобьём вагонкой, замеряя каждую планку по нужному размеру. Прибьём её к брускам короткими гвоздиками. Обрешётку, выступающую над фронтоном, тоже закроем планками вагонки.

   Проёмы для окон выделим фигурными планками деревянной раскладки. Также раскладкой закроем щели в месте соединения планок вагонки.

   Так как мы будем пользоваться чердаком под двухскатной крышей, храня там всевозможные вещи, необходимо усилить потолочные перекрытия, чтобы тесины, из которых мы сделаем пол, не провисали. Для этого между существующими балками установим ещё по одной доске шириной 10 см, расположив их на ребро и прикрутив к мауэрлату саморезами.

   Можно приступать к укладке пола на чердаке. Сделаем его из досок различной ширины, толщиной 2,5 см. Часто установленные потолочные балки не дадут провиснуть даже таким тонким тесинам. Постараемся подобрать их таким образом, чтобы в полу не было больших щелей.

   Пришло время накрывать двухскатную крышу профильным листом. Начнём работу с укладки на обрешётку пароизоляции. Отрежем от рулона кусок нужной длины и прищёлкнем его к тёсу степлером.  Дальше один монтажник остаётся на верху, а второй подаёт ему лист железа. Теперь нужно выровнять профлист на обрешётке, расположив его с торца с тёсом заподлицо, а по бокам выпустить над ним на 5-10 см и закрепить двумя кровельными саморезами с помощью шуруповёрта со специальной насадкой. Чтобы лист не сорвало порывами ветра,   в нижней его части саморезы вкручивают в каждую вогнутую волну, дальше через 80-90 см от края, в волну через одну.

   Потом снова укладываем пароизоляцию и закрепляем следующий лист на крыше, соединяя его с предыдущим по крайней вогнутой волне. Для контроля правильности укладки в верхней точке конька можно протянуть шнурку и следить за тем, чтобы листы за неё не выпирали. Когда по обрешётке передвигаться будет невозможно, для удобства монтажа необходимо использовать 2 специальные кровельные лестницы, которые несложно сделать самим из старых досок.

   В завершении устройства двухскатной крыши на торцы прикрутим ветровые планки, а сверху установим железный конёк. Конёк прикручиваем саморезами в выпуклые волны профильного листа, чтобы он не замялся.

   Со второй стороны крыши тоже делаем фронтон, только теперь он будет с дверью. Наша двухскатная крыша готова. Далее можно не спеша возводить стены каркаса, не обращая внимания на капризы природы.




Что такое двускатная крыша?

У вашей крыши есть уклон, позволяющий дождю и талому снегу стекать в желоба или с карниза? Если да, то, скорее всего, у вас двускатная крыша.

Несмотря на то, что существует множество конструкций крыш, двускатная крыша является одним из самых популярных типов крыш, особенно из-за их способности сочетать эстетику и полезность. Давайте подробнее рассмотрим, что влечет за собой этот тип крыши.

Что такое двускатная крыша?

Крыша этого типа имеет две остроконечные стороны, которые сходятся на линии конька. Две наклонные стороны образуют торцевые стены, образующие форму буквы «А» — треугольное расширение, называемое фронтоном, — вверху на каждом конце дома. Традиционно используемые в домах в стиле ранчо или Кейп-Код, двускатные кровельные системы хорошо пропускают воду, что делает их одним из самых популярных вариантов в Северной Америке.

Чем двускатная крыша отличается от вальмовой?

Шатровые и двускатные крыши популярны для жилых домов, но они совершенно разные. Шатровые крыши наклоняются со всех четырех сторон крыши вниз к стенам дома, которые находятся под карнизом. Вальмовая крыша не имеет вертикальных концов, а «вальм» на самом деле представляет собой угол, образованный на стыке двух сторон.

У двускатных крыш, наоборот, только две стороны наклонены вниз. Две другие стороны простираются от нижней части карниза к вершине линии конька.

Каковы преимущества двускатной крыши?

Двускатные крыши отличаются универсальностью и долговечностью, подходят для многих стилей домов, что делает их экономичным и разумным выбором в большинстве районов страны. Поскольку они имеют простую конструкцию и их каркас не нужно изготавливать на месте, двускатные крыши, как правило, проще в установке и, следовательно, более доступны по цене, чем вальмовые крыши. Остроконечные крыши также обеспечивают лучшую вентиляцию, предоставляя домовладельцам больше свободного пространства под крышей для таких функций, как сводчатые потолки и чердачное пространство.

Эти типы крыш хорошо подходят для отвода воды и снега благодаря их крутому уклону, что делает их отличным выбором для домовладельцев, живущих в районах с обильными снегопадами. Остроконечные крыши также имеют тенденцию обеспечивать хороший отвод воды. Пожизненная кровельная система GAF — это отличная кровельная система для вашей двускатной крыши. Когда вы устанавливаете пожизненную черепицу GAF и не менее трех соответствующих аксессуаров GAF, вы получаете пожизненную ограниченную гарантию на соответствующие продукты GAF. *

В каких стилях бывают двускатные крыши?

Некоторые строители сочетают вальмовые и двускатные крыши. Что делает двускатная крыша рядом с элементами вальмовой крыши? Конечный результат часто создает более интересный дизайн. Например, голландская двускатная крыша представляет собой вальмовую крышу с небольшим остроконечным участком в верхней части. Другой вариант — полувальмовая крыша, которая добавляет небольшую вальмовую секцию, наклоненную к коньку, на двускатную крышу. Объединение элементов обоих типов крыш вместе может привести к красивому дизайну, который обеспечит лучшую общую привлекательность.

Существует множество типов двускатных крыш. Большинство из них имеют равные по размеру настилы крыши, доходящие до боковых стен дома, а иногда и за их пределы.

  • С перекрестными фронтонами: Если план этажа дома требует Т-образного дома, крыша имеет крестообразный фронтон, где две линии двускатной крыши сходятся под углом 90 градусов. В домах с гаражами, слуховыми окнами, верандами или пристройками также используется конструкция крыши с двускатной крышей.
  • Боковые остроконечные: Остроконечные крыши, которые показывают свою наклонную сторону на переднюю часть дома, называются боковыми остроконечными, а те, где вы видите заостренную стену, называются фронтальными остроконечными.
  • Открытый фронтон: Открытый фронтон (или пирамидальная крыша) состоит из шатровой крыши на квадратной конструкции. Здесь все стороны соединяются, образуя единую вершину. Коробчатая двускатная крыша имеет два разных ската, причем нижний угол намного круче, чем верхний.
  • Вальмовая крыша: Другой тип двускатной крыши, называемый вальмовой или амбарной, представляет собой многоскатную шатровую крышу с двумя наклонными секциями: одна плоская часть ближе к коньку, а другая ближе к карнизу с более острым концом. уронить. Эти крыши позволяют максимально использовать полезное пространство под крышей.
  • Летающая двускатная крыша: Летающая двускатная крыша имеет свес конька, который выступает дальше карниза и образует точку на конце конька. Передняя двускатная крыша обычно встречается в домах в колониальном стиле и размещается спереди, чтобы выделить вход и добавить защиты крыльцу или входу.

Какая двускатная крыша у вашего дома? Обеспечивает ли это способ обеспечить безопасность вашего дома и повысить привлекательность вашего дома? Чтобы получить больше вдохновения, просмотрите руководство по стилю GAF.

* Полное покрытие и ограничения см. в Ограниченной гарантии на кровельные системы GAF. Срок действия относится к продолжительности предоставляемого гарантийного покрытия и означает, что первоначальный индивидуальный владелец (владельцы) отдельно стоящего дома для одной семьи [или правомочный второй владелец (владельцы)] владеет собственностью, в которой установлены соответствующие продукты GAF. Для других владельцев/структур Пожизненное покрытие не применяется. Посетите gaf.com/LRS, чтобы узнать, какие продукты GAF соответствуют требованиям. Для установок, на которые не распространяется Ограниченная гарантия GAF Roofing System, см. Ограниченную гарантию GAF Shingle & Accessory.

Как установить двускатную обшивку на металлическую крышу — обучающее видео

Чтобы у вас и ваших клиентов были ресурсы, необходимые для выполнения работы, мы создали несколько видеороликов по установке, которые показывают вашим клиентам, как для бесшовной интеграции вальмовых панелей с нашими высококачественными металлическими панелями крыши. Узнайте больше об установке вальмовых панелей, посмотрев короткое видео или прочитав расшифровку ниже:

Метод установки открытого крепежа

Деталь установки, на которую мы сейчас обращаем внимание, — это открытый крепежный элемент отделки фронтона. С одной стороны накладки, со стороны крыши, у нас есть крепежный фланец. У нас также есть внешняя сторона, на которой есть кромка капельника, и эта часть закрывает фронтон крыши.

Если я поставлю этот кусок на место, просто чтобы отметить его, первое, что нам нужно сделать, это измерить и отрезать угол так, чтобы эта отделка фронтона была на одном уровне с торцевой стеной. Я измерю расстояние отсюда до стены, и это даст мне разницу, которую мне нужно вырезать. Я собираюсь снять мерку от верхней части отделки до торцевой стены, и это даст мне мой угол. В данном случае вы можете видеть, что это 2”. Я собираюсь вырезать его, чтобы мы могли отметить угол фронтона, где он встречается с карнизом.

Теперь, когда мы вырезали угол в отделке, мы видим, что он находится на одном уровне с торцевой стеной, и мы можем сделать отметки для угла. Как мы делали с предыдущими накладками, я сделаю отметку на линии лицевой панели с обратной стороны, чтобы мы знали, где ее разрезать и где согнуть.

Итак, теперь, когда у меня есть метки, я буду резать по этим линиям и сгибать по линиям, которые я провел на фасции. Теперь, когда мы закончили два конца отделки фронтона, мы закончили угол, где он встречается с карнизом, и мы закончили верх, где он встречается с торцевой стеной, вставив в него угол. Проверьте его, чтобы убедиться, что он хорошо подходит, а затем приклейте ленту под фланцем, чтобы убедиться, что у нас есть водонепроницаемое уплотнение между панелью крыши и отделкой фронтона.

Наконец, через каждые два фута нам нужно установить открытые крепления, и все готово.

Способ установки скрытого крепежа

Здесь у нас есть рейка или фронтон со скрытым креплением, и мы установим его с помощью непрерывной планки. Хитрость здесь заключается в том, чтобы вставить непрерывную планку в край отделки. Положите его на крышу и дайте ему торчать примерно на дюйм. Сделайте отметку на линии сгиба и сделайте то же самое по направлению к вершине крыши. Позвольте ему снова торчать, чуть-чуть мимо, и сделайте отметку. Затем снимите рейку или отделку фронтона, выньте планку и установите ее.

Как видите, непрерывная планка выходит за линию хребта, так что мы ее обрежем. Установив непрерывную планку, мы можем сделать отметки на крыше для z-обвязки. Z-образная отделка имеет краску с одной стороны и грунтовку с другой. При установке очень важно, чтобы краска была на крыше, чтобы люди, глядя на крышу, видели непрерывный цвет по всей отделке. Мы разместим его на крыше, чтобы мы могли прикрепить его к настилу крыши и установить отделку фронтона.

Установив переднюю накладку, я собираюсь сдвинуть Z-образную накладку под нее и сделать отметку на настиле крыши, чтобы знать, где ее установить. Я также отмечу на панели, чтобы знать, где крепить z-образную накладку. Далее обрежьте его по длине. Затем вы можете нанести ленту на дно и прикрепить ее к настилу крыши.

Перед тем, как мы наденем отделку фронтона, нам нужно наклеить ленту поверх Z-образной отделки, чтобы убедиться, что вода не скатывается между этой отделкой фронтона и Z и не попадает в крышу. Нанесите ленту-герметик на верхнюю часть z так же, как на карниз и другие места крыши. Мы готовы установить отделку фронтона, используя заклепки с ленточным уплотнением между отделкой фронтона и z.

На отделке фронтона есть две детали отделки, которые мы собираемся показать. Одна — это деталь, которая находится в углу у карниза, а другая — это деталь отделки, которая находится на пике. Для угловой детали на карнизе отметьте отделку фронтона, а затем сделайте ряд простых сгибов, чтобы, когда вы смотрите на угол крыши, он был чистым и закрытым. Я сделаю отметку на линии лица и заднюю часть лицевой панели, чтобы создать линии изгиба. Сначала загните боковую сторону, затем загните верхнюю часть и закройте это отверстие.

Я протянул линию сверху и сзади. Далее я собираюсь удлинить эту линию, и эти две линии теперь являются моими линиями изгиба, и они в значительной степени совпадают друг с другом. Расширьте эти линии на дюйм, чтобы понять, насколько их нужно согнуть и где обрезать. Чтобы их согнуть, разрежьте по сплайну до своей линии. Теперь мы сделали отметки и отрезали лишний металл. Я собираюсь сложить эту сторону, используя швы, и сложить верхнюю часть всегда по нашим линиям.

Мы закончили угол, и теперь нам нужно прикрепить его к непрерывной планке. Мы закрыли конец на линии лица, и теперь мы подойдем к линии хребта и подготовим ее к тому месту, где они встречаются на пике. Для этого конкретного куска сделайте нашу отвесную линию и оставьте ее немного расширяющейся, чтобы следующий кусок был вырезан заподлицо с отвесом и перекрывался. Я собираюсь оставить свой след и использовать свой маленький квадрат. Как только я выравниваюсь, я делаю свою трассировку, чтобы создать отвес. Я обрезал его немного, чтобы у нас было перекрытие, когда будет установлена ​​другая отделка фронтона. В этом случае я отрезаю край капельника вдоль этой линии и оставлю этот язычок, чтобы у нас было перекрытие, когда будет установлена ​​следующая отделка фронтона.

Теперь мы можем установить это поверх z-обрезки, убедившись, что между z-образной окантовкой и фронтоном используется липкая лента.
