Четырехскатная крыша из металлочерепицы: правила сооружения своими руками

Профилированную кровельную сталь, стилизованную под натуральную черепицу, редко применяли для покрытия сложных в архитектурном отношении крыш. Ее крупногабаритные листы идеально подходят для укладки на двускатные варианты с прямоугольными плоскостями правильной формы.

Однако в среде владельцев загородных домов растет число желающих узнать, как сооружается четырехскатная крыша из металлочерепицы, чтобы использовать недорогой, но достаточно прочный и эффектный материал в обустройстве шатровых и вальмовых конструкций.

Основные представители класса четырехскатных крыш – шатровые и вальмовые разновидности. Привлекают они интересной конфигурацией, снижением нагрузок, непосредственно связанным с «обтекаемой» формой, и экономичностью.

К их числу также отнесены  полувальмовые датские и голландские конструкции, в строении которых присутствуют элементы крыш с двумя скатами, потому в техническое название и включено дополнение «полу».

Четырехскатные крыши отличаются от двухскатных аналогов тем, что у них нет вертикальных фронтонов или щипцов. Все четыре ската установлены под наклоном к горизонту и друг к другу. В полувальмовых вариантах есть укороченные вертикальные составляющие типа небольших фронтонов над или под парными скатами.

Конструктивная специфика крыш этого класса заключается в форме скатных плоскостей, напоминающей:

• Треугольник. В шатровых конструкциях все скаты конгруэнтны, обладают формой равносторонних треугольников, вершины которых сведены в одной общей точке. В вальмовых крышах треугольные скаты, именуемые вальмами, расположены со стороны коротких стен постройки.
• Трапециевидные. В вальмовых конструкциях это скаты, примыкающие к коньковому прогону. Расположенные они со стороны длинных стен строения. В голландских полувальмовых системах все четыре скатных плоскости имеют форму трапеции.

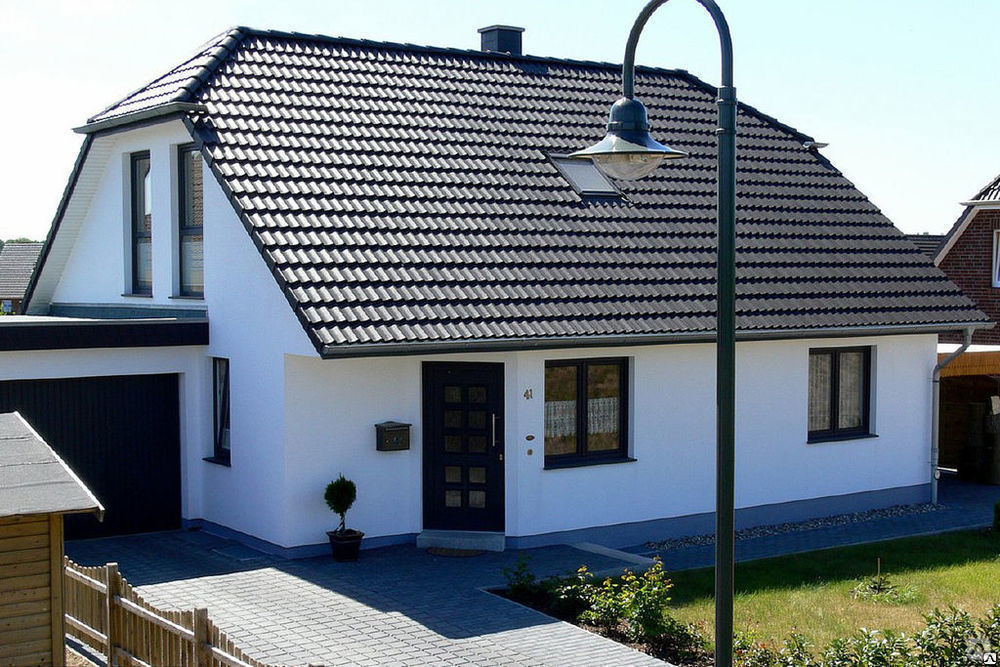

Фронтонный скат датской полувальмовой крыши укорочен. Основной его собрат имеет трапециевидную форму только в верхнем сегменте – в зоне примыкания к вальме.

Остальная часть стандартно прямоугольна, что слегка облегчает процесс устройства на нем металлического профилированного покрытия.

Главное затруднение на пути мастеров, желающих применить металлочерепицу в обустройстве крыш с четырьмя скатами, состоит как раз в форме скатных плоскостей. Они далеки от правильного прямоугольника, безупречно совместимого с конфигурацией крупногабаритных элементов листового покрытия.

Стандартная полезная ширина материала 1,1 м с некоторыми отклонениями, зависящими от производственной специфики. Есть марки с определенным видом профиля шириной около 0,5 м. Однако и они ненамного облегчат тяжкую участь кровельщика, незнакомого с технологией укладки металлочерепицы на треугольные и трапециевидные кровельные скаты.

Общие требования к укладке металлочерепицы

Независимо от количества и формы скатов в устройстве крыш с металлическим покрытием должны соблюдаться общие правила, обеспечивающие нормальную работу и долгосрочность службы системы, это:

• Грамотное формирование кровельного пирога, компоненты которого только при грамотной укладке смогут радовать практичностью и демонстрацией безупречных технических характеристик.
• Обеспечение вентиляционных зазоров между металлической кровлей и составляющими кровельного пирога. Без вентиляции накопится конденсат, снижающий теплотехнические свойства и негативно влияющий на деревянные детали стропильного каркаса.
• Сооружение обрешетки с шагом, необходимым для надежного опирания металлических профилированных листов.
• Правильное использование доборов. Стыки плоскостей и открытые края скатов должны обустраиваться с помощью доборных элементов, исключающих проникновение под кровлю атмосферной воды, насекомых, пыли. В их задачи входит также эстетическое оформление крыши и защита от срыва ветрами.
• Применение крепежа с герметизирующими уплотнителями в порядке, рекомендованном производителем профилированного покрытия.

Перечисленные правила необходимо соблюдать при обустройстве крыш с любым количеством скатов. Специфика укладки кровли из листов металлочерепицы заключается в необходимости раскроя крупногабаритного материала и особом способе крепления компонентов кровельного пирога.

Исследуем процесс в той последовательности, которую требуется соблюдать при устройстве конструкции с металлическим финишным покрытием.

Кровельный пирог под металлическое покрытие

Кровельный пирог четырехскатных конструкций включает стандартное для всех крыш число компонентов с традиционным расположением его функциональных слоев. Каждый слой системы обязан безотказно решать поставленные перед ним задачи. Потому укладывается характерным образом и укладывается в соответствии с очередью, предписанной ему технологическими правилами.

В кровельный пирог под покрытие металлочерепицей включены следующие слои:

• Пароизоляция. Первый со стороны помещений защитный слой, предотвращающий проникновение в толщу утеплителя бытовых испарений.
• Теплоизоляция. Используется в утепленных кровельных конструкциях. Мощность слоя рассчитывается согласно климатическим данным региона строительства.
• Гидроизоляция. Водонепроницаемый верхний слой кровельного пирога, исключающий воздействие талых вод и атмосферной воды на утепляющий компонент.

В указанной очередности сооружаются пироги для всех видов крыш с любым числом скатов. В случае устройства неутепленной кровельной системы количество компонентов сводится к одному.

Вместо трех слоев используется только гидроизоляция, в качестве которой под металлическую кровлю применяются подкровельные ворсистые гидроизоляционные материалы с антиконденсатным эффектом.

Важно помнить, что применение водоотталкивающих материалов с битумной основой в качестве гидроизоляционной прослойки по металлические профилированные листы запрещено.

К использованию в качестве гидроизоляции допускаются:

• Традиционные полиэтиленовые армированные пленки. С тыльной и наружной сторон этот вид гидроизоляции необходимо обеспечить вентиляционными каналами. Материал укладывается с некоторым провисанием с целью исключения разрыва при «игре» деревянных стропильных систем.
• Супердиффузионные мембраны. Новаторское поколение гидроизоляционных материалов, самопроизвольно выпускающее конденсат из утеплителя наружу, но препятствующее прохождению атмосферной влаги и пыли внутрь.
  Вентиляционный зазор между теплоизоляцией и мембраной не требуется.
• Антиконденсатные ворсистые материалы. Влагопоглощающим ворсом они задерживает конденсат, от которого избавляются во время проветривания. Нуждаются в устройстве вентиляционного зазора между ними и утеплителем.

Величина вентиляционных зазоров от 30 до 50 мм. Устраивают их посредством установки контробрешетки на стропила. Величина зазоров определяется в соответствии с площадью скатов, определяется соотношением 100:1, т.е. 100 м² площади кровли должны быть обеспечены 1 м² вентиляционных каналов.

Принципы расчета материала

Веский минус устройства кровли из металлочерепицы на шатровых и вальмовых конструкциях заключается в довольно внушительных расходах основного и сопутствующего материала. Как листы металлического покрытия, так и изоляционные пленки необходимо будет подкраивать для обеспечения прилегания к вальмовым ребрам.

При подготовке проекта и покупке материала нужно придерживаться следующих правил:

• В предпочтении схема укладки металлочерепицы в один ряд. К монтажу листов покрытия в два ряда следует прибегать, если нет возможности заказать раскрой материала строго по размерам крыши. С другой стороны слишком длинные листы создадут осложнения в транспортировке и установке.
• Для обустройства вальмовых ребер потребуются коньковые планки, для карнизных свесов капельники и карнизные доборы, для конька вальмовой крыши – коньковый элемент с заглушками по краям. Доборы имеют стандартную длину 2 м, укладываются с нахлестами по 10 – 15 см. Упрощенный расчет проводят путем деления общей фактической длины на 1,9.
• Расход покрытия рассчитывается по ширине основания треугольников и трапеций. Длина листов, раскраиваемых на производстве, от 0,5 до 6,5 м. Располагая собственноручно составленной схемой или проектом, можно точно подобрать по длине листы с сокращением обрезков.
• Длина кровли равна расстоянию от конькового ребра или вершины до края карниза. Определение длины покрытия должно учитывать ширину свеса с карниза – это еще 5 см.
• Количество листов вычисляют путем сложения полезной, а не полной ширины листа. Например, общая ширина 1,18 м, а полезная 1,10 м. Рассчитывать надо по второму значению, т.к. 8 см пойду внахлест по боковой грани.
• Для укладки листов в два и более ряда необходимо учитывать нахлесты по вертикали. Это 15 см на каждый ряд.
• Паро- и гидроизоляционный материал укладываются полосами с напусками в 15 – 20 см. Полосы перекидывают через вальмовое ребро на 20 см и обрезают. С учетом перечисленных нюансов площадь крыши умножают на 1,5 – 1,7 для определения требующегося количества изоляционных материалов.
• Теплоизоляцию приобретают в виде жестких минераловатных плит. Рассчитывают посредством умножения площади кровли на 0,2.
• Количество саморезов определяется из расчета 7 шт. на 1м², т.е. площадь кровли банально умножается на 7. Для доборов их длину умножаем на 8.
• Для формирования вентиляционных зазоров в случае толщины теплоизоляции, равной ширине стропильной ноги, приобретается брусок 30×50 мм для крепления к стропильным ногам по всех их длине. Тот же объем материала потребуется для крепления пароизоляции с другой стороны стропилин.

Кроме расчетов по крепежу, все варианты определения расходов округляются до целых чисел в большую сторону. Материал приобретают с учетом формата поставок. К примеру, гидроизоляция поставляется рулонами с конкретным количеством м², доборы – планками по 2м.

Для удобства транспортировки и монтажа на производстве, например в компании Grand Line, можно заказать набор раскроенных для конкретной вальмовой крыши листов металлочерепицы. Они все равно будут прямоугольными, но покупателю не предстоит оплачивать излишки. Оптимальной длиной листа считается 4 – 4,5 м, работать удобнее с элементами по 2 – 2,5 м.

Мы привели упрощенный вариант расчетов для четырехскатной конструкции без слуховых окон с примыкающими к кровле небольшими скатами, которые требуют устройства ендов по бокам, без примыканий и кровельных проходов. При наличии этих элементов расход материала для их устройства рассчитывается по общей схеме и суммируется с основным объемом.

Сооружение кровельного пирога

Перед устройством кровельного пирога необходимо проверить геометрические пропорции стропильной конструкции и при необходимости поправить положение. Проверка производится путем сравнения длин диагональных стропилин и контроля горизонтальности конькового прогона вальмовой системы.

Будем считать, что по периметру уже набита лобовая доска, что установлены длинные держатели водосточного желоба, поверх которых закреплена планка капельника, предназначенная для отвода конденсата из-под гидроизоляции. Допустим, что ширина стропилин на 30 мм больше толщины утеплителя. Значит, нет необходимости в устройстве контробрешетки, формирующей вентиляционный зазор между слоем утепления и гидроизоляцией.

Алгоритм устройства пирога под утепленную металлочерепичную кровлю с традиционной гидроизоляцией:

• Стелем гидроизоляцию полосами параллельно карнизному свесу. Стартуем от нижней кромки и продвигаемся вверх к шатровой вершине или вальмовому коньку.
• Полосы настилаем горизонтально с заходом в 20 см на смежный скат через вальмовое ребро. Между стропилинами материал должен слегка провисать.
• Каждой вышележащей полосой перекрываем предыдущую нахлестом в 15 – 20 см по горизонтали. Благодаря чему вода впоследствии будет стекать вниз, не попадая в толщу утепления.
• Между собой полосы гидроизоляции соединяем клейкой лентой.
• К стропилинам водоотталкивающий ковер крепим в период укладки степлером, затем устанавливаем обрешетку для укладки покрытия.
• Со стороны помещений в пространство между стропилинами устанавливаем заранее раскроенные по размеру минераловатные плиты. Раскраиваем так, чтобы ширина плиты была больше предназначенного ей места на 1 – 1,5 см.
• Устанавливаем теплоизоляцию, предварительно слегка сжав материал, чтобы он расправился и самопроизвольно зафиксировался в предназначенной ему своеобразной «ячейке».
• Пароизоляционную прослойку устраиваем изнутри, действуем по аналогии с устройством водоотталкивающего ковра.

Алгоритм сооружения системы холодной кровли значительно короче, потому что в ее пироге лишь один слой, который необходимо обеспечивать вентиляционными каналами с обеих сторон.

Не забываем, что между любым видом гидроизоляции, применяемой в комплексе с металлическими покрытиями, и самой кровлей должен быть сформирован вентиляционный канал для регулярного и своевременного выветривания конденсата.

Вентиляционный зазор формируется обрешеткой, установленной с шагом в точности равным расстоянию между поперечными волнами материала. У большинства производителей этот шаг от 300 до 400 мм в зависимости от типа профиля. Правда между первой и второй решетиной расстояние меньше на 5 – 7 см: это свес металлического покрытия над карнизом.

Первая решетина должна быть шире остальных на высоту волны, т.к. на нее опирается верх профилированной «ступеньки». К примеру, если для устройства рядовых решетин приобретен брусок 30×50 мм, то для первого ряда обрешетки потребуется брусок 50×50 мм.

Технология укладки металлочерепицы

Для укладки на треугольные и трапециевидные кровельные скаты раскрой металлочерепицы производится непосредственно на объекте. Резку выполняют ножовкой по металлу или электролобзиком. Пользоваться болгаркой запрещено, потому что в ходе раскроя выжигается слой оцинковки по линии среза и повреждается полимерная оболочка в зоне производства работ.

В зависимости от типа четырехскатной конструкции работы по установке и креплению листов начинаются:

• С центра ската. Первый лист устанавливается так, чтобы его центральная ось совпадала с аналогичной линией скатной плоскости. Метод применяется для укладки покрытия на треугольные скаты.
• С правого или левого верхнего угла условной трапеции. Это место установки цельного листа, не требующего прирезки. Способ используется при обустройстве трапециевидных скатов.

Стартовый лист фиксируется в его вершине по центру одним саморезом без затягивания, чтобы его положение можно было слегка скорректировать. После укладки соседнего листа, корректировки и проверки горизонтальности с вертикальностью обоих элементов крепеж затягивают с усилием, но без фанатизма.

Рекомендуется укладывать с временным креплением по три-четыре элемента кровли, вместе выравнивать их в горизонт, проверять выровненный сегмент по горизонтали, только потом выполнять крепление металлочерепицы к обрешетке.

От стартового листа продвигаться можно в любую, удобную для монтажника сторону. Последующие элементы кровли накладываются на установленный лист для примерки, размечаются, затем подрезаются согласно разметке. Примеряемый лист обязан перекрыть одну волну установленной детали покрытия вместе с капиллярной канавкой, обеспечивающей отвод просочившейся под кромку металлочерепицы атмосферной воды.

Капиллярные канавки в зависимости от производителя могут быть расположены вдоль левого или правого края. В любом случае на сторону с канавкой следующий лист укладывается поверх, а с противоположной стороны подсовывается. Второй вариант не слишком удобен в монтаже, зато облегчает фиксацию незакрепленного листа, т.к. самопроизвольно придерживает его край.

После выравнивания собранного из двух-четырех листов сегмента кровли производится соединение их между собой. Крепление проводится короткими саморезами через общую выпуклую волну так, чтобы эта линия не фиксировалась к обрешетке. Короткие саморезы устанавливаются под каждой поперечной волной металлочерепицы.

Крепление к обрешетке выполняется длинными саморезами в каждом ряду под поперечной профильной ступенькой через одну-две продольные волны. На 1 м² покрытия должно быть равномерно распределено 7 крепежных точек, в формировании которых используются шурупы с подобранными в тон покрытию шестигранными шляпками и с гидроизолирующими уплотнителями.

Самый ответственный момент в монтаже листовой кровли на стропильную систему четырехскатной крыши заключается в раскрое листов. Для облегчения и повышения точности процесса разметки косых срезов изготавливается «черток». Он представляет собой элементарную конструкцию из четырех досок с шарнирными соединениями.

Во время примерки разметки листа, подготавливаемого к раскрою, «черток» приставляют к одной стороной к вальмовому ребру, чтобы противоположная его часть четко обозначила линию предстоящего среза.

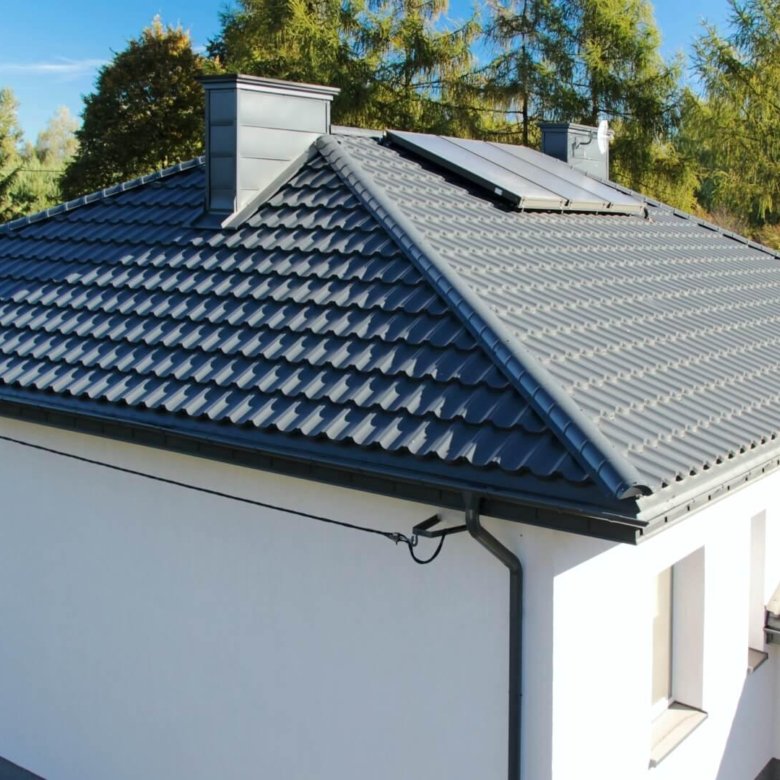

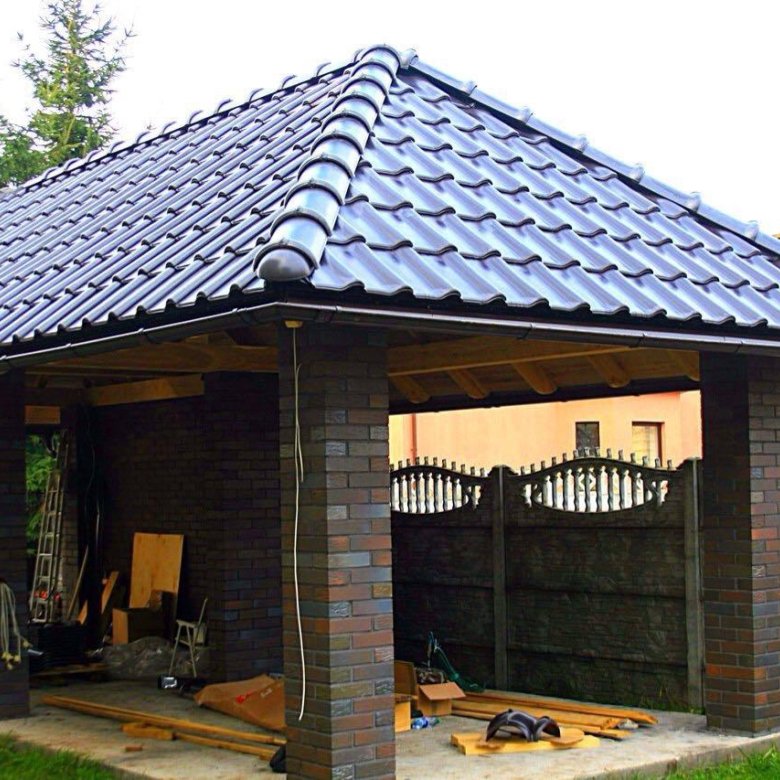

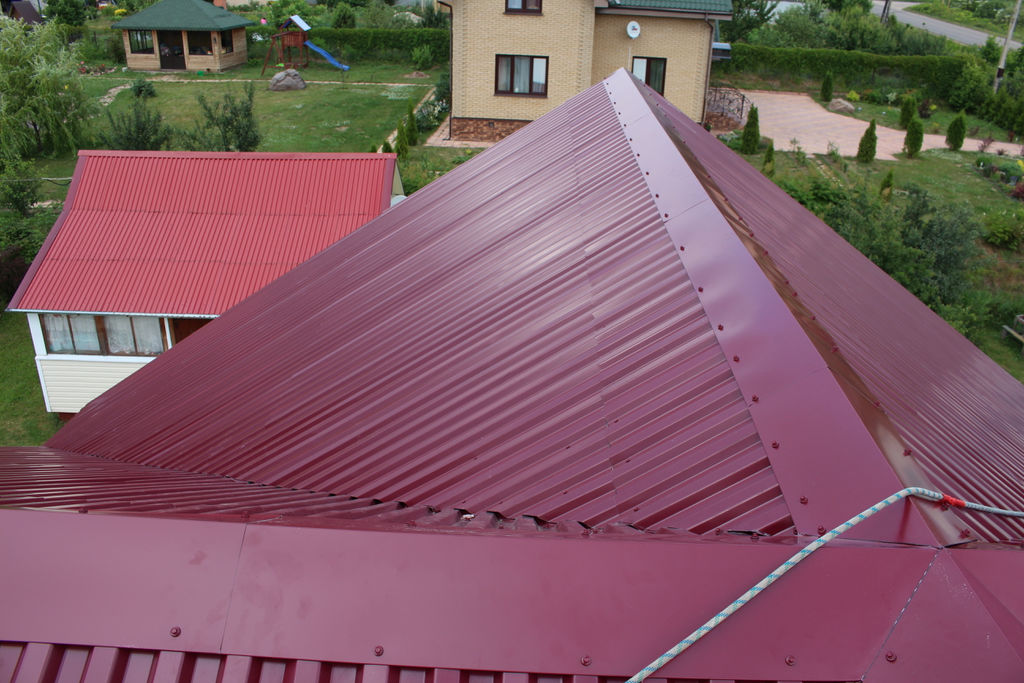

После крепления металлической кровли на крыше вальмовые хребты закрывают коньковыми планками. Начинают именно с них, потому поверх вальмовых доборов должна быть установлена декоративно-защитная деталь конька с заглушками.

Кровельщики об особенностях работы:

Общие правила устройства металлочерепичной кровли:

Ролик о последовательности действий по обустройству четырехскатной крыши:

Сведения о правилах устройства вальмовой и шатровой крыш из листов металлочерепицы на крышах с четырьмя скатами поможет грамотно и красиво уложить крупногабаритное листовое покрытие непростую стропильную конструкцию косыми хребтами.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

как покрыть, расчёт, устройство, монтаж, фото

Содержание

• Преимущества и недостатки вальмовой крыши под металлочерепицу
  • Недостатки четырехскатной конструкции
• Устройство четырехскатной крыши из металлочерепицы
• Обрешетка вальмовой крыши под металлочерепицу
• Оптимальный угол наклона вальмовой крыши из металлочерепицы
• Как рассчитать металлочерепицу на вальмовую крышу
• Как монтируется металлочерепица на вальмовую крышу
  • Раскладка и подрезка
  • Крепление на обрешетке
• Советы и рекомендации
• Заключение

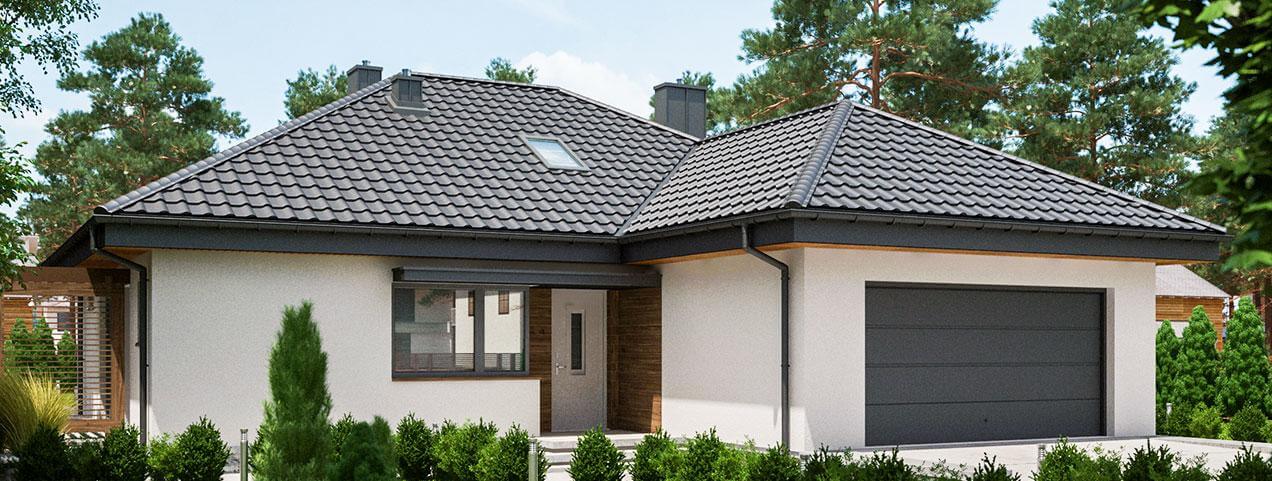

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

• Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;

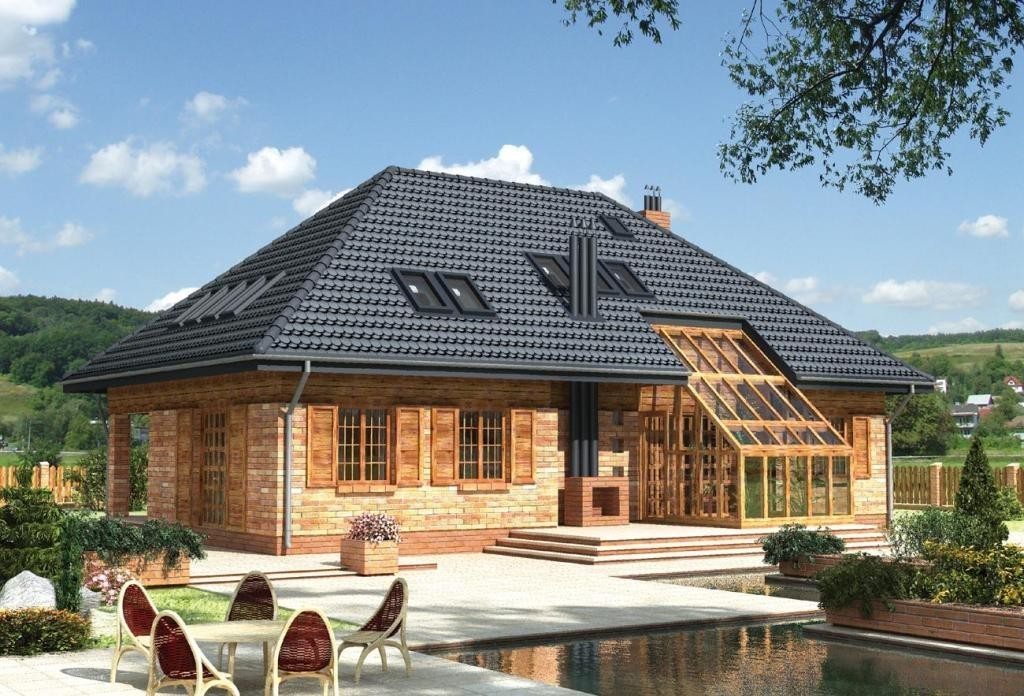

• Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

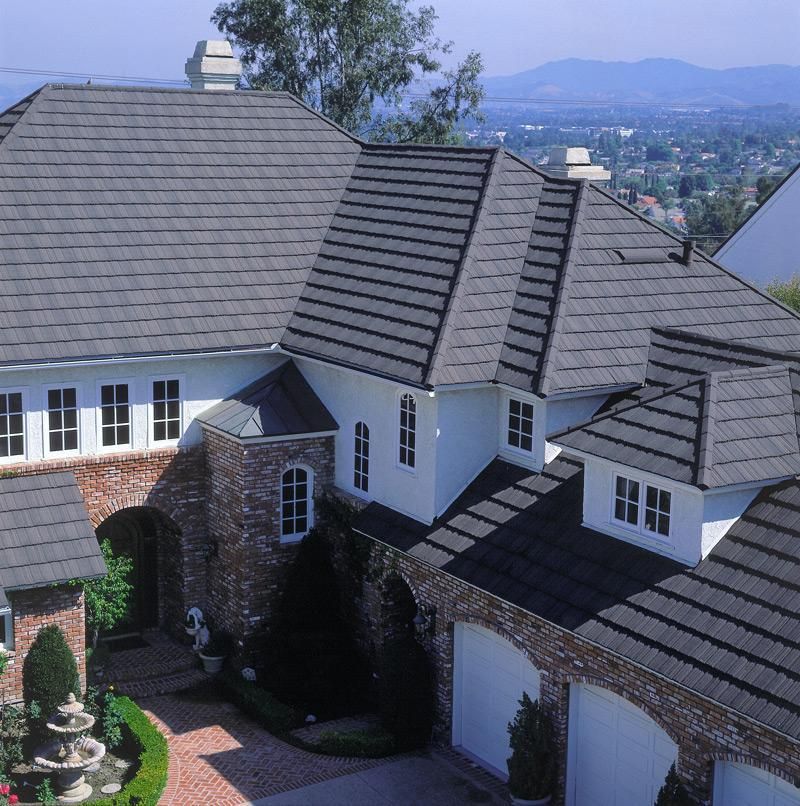

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

• Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
• Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Важно! Из-за того, что поверхность кровельного листа является профилированной, потребуется правильно подобрать угол наклона, чтобы косые дожди не проникли под коньковую накладку.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60^о. Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

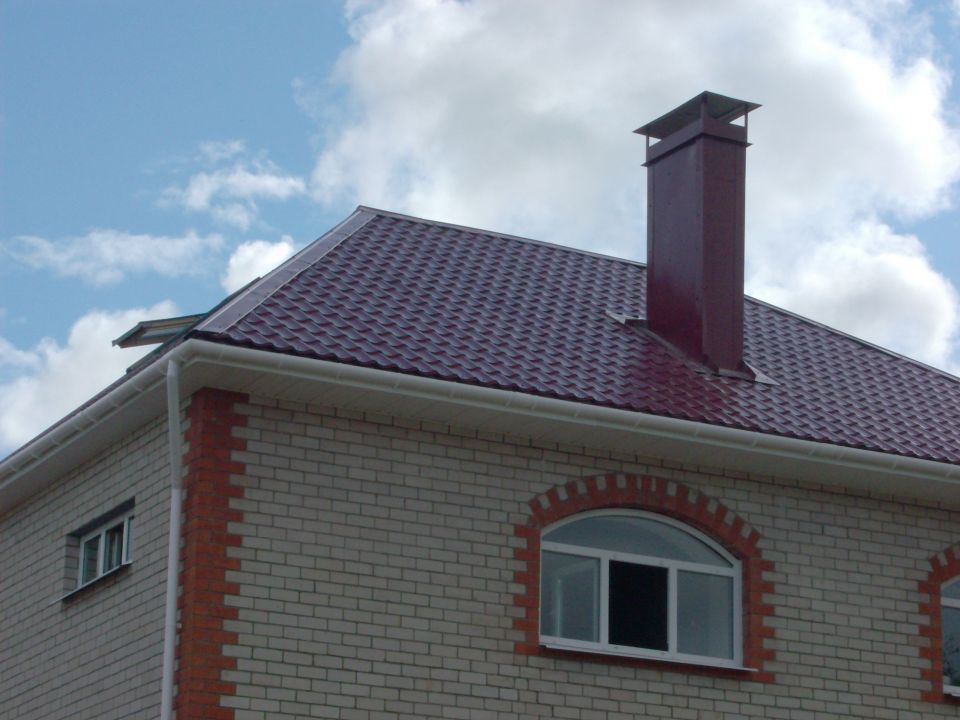

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35^о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

Важно! Иная ситуация с датскими вальмовыми крышами. Две трапециевидные вальмы всегда оказываются под углом, составляющим 1/3 от величины подъема главных скатов.

В этом случае малые вальмы необходимо поднимать до угла в 15^о, иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45^о.

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

• Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
• На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
• По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.
