Крыша мансардные: частные дома с мансардой, разновидности и устройство конструкций, варианты крыш мансардного типа

Содержание

виды, устройство и технология возведения

По правилам пожарной безопасности дом из СИП-панелей не должен быть выше двух этажей. Обычно недостающую площадь добирают тем, что делают дом шире по горизонтали, но это решение подходит не для всех. Многие из-за размера участка не могут расширить дом. И тогда лучшим вариантом будет сделать мансардную крышу. Для частных домов – это дело нескольких недель, а результатом станет дополнительное жилое пространство. В мансарде можно оборудовать спальню или кабинет, игровую для детей или для взрослых, вариантов, как использовать пространство, кроме как загромождать его вещами, – уйма.

Виды мансардных крыш частных домов

Прежде чем, начинать строительство мансардной крыши частного дома, стоит выбрать какой именно тип вы хотите или какой лучше всего подойдет под ваши цели.

Односкатная

Такой вариант используется реже всего, так как получается слишком маленькое пространство, которое сильно ограничивает варианты его использования. Хотя и их используют в загородных постройках. Там может размещаться спальня самого маленького члена семьи или игровая комната для него же. Хотя если выбирать из всех видов мансардных крыш для частного дома, то в сравнении с остальными такой вариант является самым нецелесообразным. В нем довольно сложно сделать функциональное пространство, которое будет удобно для всех.

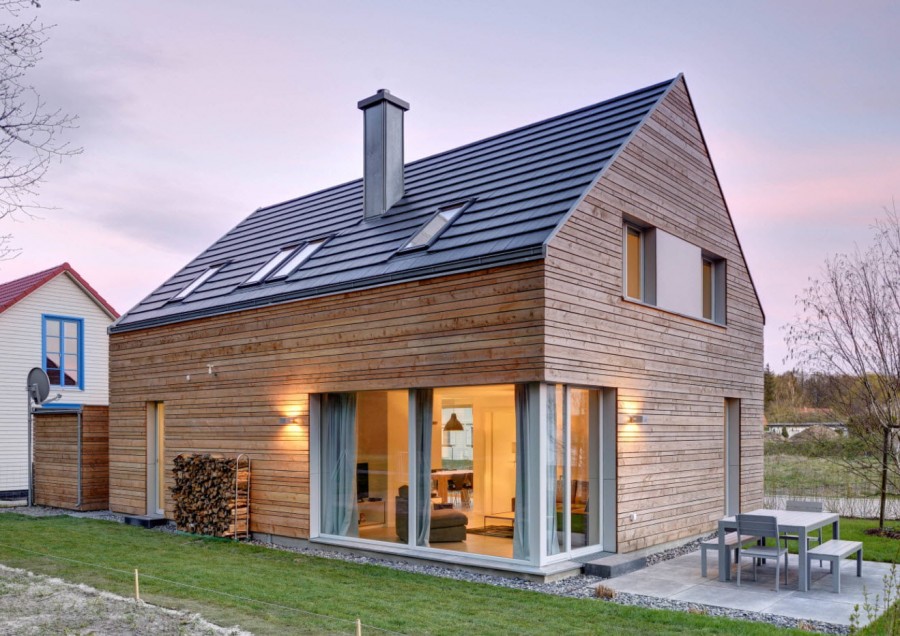

Двухскатная

Более популярным вариантом является двухскатная крыша. Внутри, в независимости от высоты стен, можно легко сделать два и более полноценных окна, а если света все равно будет недостаточно, то всегда можно использовать вариант с мансардными окнами в крыше. Частные дома с подобной крышей можно довольно часто встретить как в жизни, так и в кино, и, конечно же, на детских рисунках.

При таком устройстве мансарды можно сделать большое пространство, в котором поместятся все необходимые вещи. Если не хочется оказываться от чердака-кладовки, то в таком варианте можно организовать и то, и то. И тогда получиться двойная выгода – и место, где можно хранить вещи, и дополнительная комната, в которой можно оборудовать спальню или, например, кабинет.

Ломаная мансардная крыша

Вторым по популярности вариантом является ломаная мансардная крыша. Она хорошо подходит для целей, которые преследуются при переделке чердака. Устройство ломаной мансардной крыши для частного дома представляет собой двухскатную крышу, в которой сделаны изломы скатов наружу. И из-за этого получается, что нет такого сильного сужения пространства по периферии комнаты, который присутствует в вариантах выше.

Главной особенностью такого типа является то, что высоту мансардных стен можно делать минимальной или не делать их вообще. Также ломаная крыша часто применяется в том случае, когда мансарду настраивают на уже построенный дом. Это связано с тем, что фундамент может не выдержать дополнительной нагрузки на себя, от которой просто никуда не деться, при переделке чердака. А ломаная крыша прекрасно справляется с организацией дополнительного жилого помещения без строительства новых стен.

Технология возведения

Технология возведения мансардной крыши частного дома зависит в первую очередь от того, какой тип вы выберете. Если вы только начинаете строительство дома из СИП-панелей, то в никаких проблем при выборе мансарды нет. Вы просто закладываете ее в проект постройки и без труда реализуете. Но в случае если у вас уже есть дом, то стоит выбирать тот вариант крыши, который будет минимально влиять на фундамент, то есть не превысит заложенную допустимую нагрузку. В первом случае, вес мансарды уже будет учтен при выборе фундамента.

Во втором варианте стоит учесть не только вес дополнительных балок и мебели, но и ветер, и снег, а также задуматься о том, чем вы будете утеплять дополнительное помещение.

Утепление

Технология строительства мансардной крыши частного дома в обязательном порядке включает в себя утепление стен и полов. Так как формально переделывается чердак, который практически всегда холодный, то есть нет никакой защиты от температуры за бортом, что для жилой комнаты не допустимо. В этом есть преимущество и для нижних этажей – за счет утепленного пола возможно снижение затрат на отопление, так как тепло перестает уходить через потолок.

Но перед тем, как начать работы стоит выбрать, какой именно материал будет использоваться. Для этого необходимо знать, что выбранный утеплитель должен быть:

  • не горюч,
  • экологически безопасен,
  • влагоустойчив.

Всем этим требованиям отвечают множество видов утеплительного материала. Это и пенополистирол, и пенополиуретан, которые оба отвечают заявленным условиям и к тому же, по сравнению с конкурентами, являются наиболее бюджетными способами утеплить помещение.

Также в роли утеплителя может применяться минеральная вата или стекловолокно. Этот материал, как и первые, обладает всеми необходимыми характеристиками для утепления мансардной крыши частного дома.

Если вы позвоните нам, то мы с радостью расскажем вам, каким материалом лучше всего утеплить переделанный чердак и как переделать его правильно.

Крыша мансардного типа — особенности выбора конструкции

В загородных домах очень важно разумно использовать имеющуюся площадь и по возможности их расширять. Одно из лучших решений – крыша мансардного типа. Такое жилое помещение действительно может стать полноценной частью вашего дома. Но чтобы это действительно было так, нужно определиться, какая крыша будет лучшим вариантом именно для вас и каким образом она будет возводиться.

Содержание

  • Виды мансардных крыш
  • Односкатная крыша
  • Двускатная крыша
  • Четырехскатная крыша
  • Общие рекомендации

Виды мансардных крыш

Самое простое решение – симметричные конструкции

Первое, на что нужно обращать внимание при строительстве дома – кровельная система. Есть довольно большой выбор вариантов крыш, но наиболее популярны в наше время следующие:

  • односкатная;
  • двускатная, которая может быть ломаной или щипцовой;
  • вальмовая;
  • полувальмовая.

Разумеется, любой вид имеет как сильные, так и слабые стороны. Самое простое решение – симметричные конструкции. Для них не требуется сложных просчетов, да и строительство такой крыши само по себе проще. Но если вы выберите несимметричную кровлю, то можно получить больше полезного места на вашей мансарде и более привлекательный оригинальный дизайн. Хотя процесс строительства в данном случае будет на порядок сложнее.

Еще на стадии разработки проекта необходимо рассчитать, какой будет нагрузка на стены и фундамент вашего дома от кровельной конструкции. Также в учет берутся особенности климата: количество осадков в течение года, перепады температур, ветер и т.д.

Во всех видах мансардных крыш линия пересечения должна быть не далее, чем в 1,5 м от пола. Иначе это будет скорее эксплуатируемый чердак. Одно из преимуществ мансардных крыш – возможность установки такой конструкции практически на любом доме – кирпичном, деревянным, блочном.

Во всех видах мансардных крыш линия пересечения должна быть не далее, чем в 1,5 м от пола

При грамотном подходе в строительстве ваша мансарда может использоваться для самых разных целей: детская, личный кабинет, небольшой спортзал, спальня и так далее.

Односкатная крыша

Именно этот вид конструкции позволяет получить просторный, функциональный и удобный чердак без особых усилий. В данном случае главные элементы несущего каркаса:

  • мауэрлат;
  • стойки;
  • стропила;
  • подкосы;
  • распорки и т.д.

Самое главное, что нужно сделать при проектировке, — рассчитать угол наклона. Если наклон будет слишком мал, то зимой нагрузка на крышу может увеличиться до критичной отметки из-за того, что снежная масса будет собираться на поверхности и давить на крышу и, как следствие, на всю конструкцию дома. Из-за этого конструкция может значительно деформироваться или даже обрушиться. Зато, если сравнить все остальные виды мансардных крыш частных домов, то именно односкатная крыша является одним из самых простых и надежных вариантов.

Такая конструкция также хорошо противостоит сильным ветряным потокам.

Кровельный материал для односкатной крыши можно использовать практически любой

Если вы действительно хотите, чтобы в вашем доме была односкатная крыша, то должны проследить, чтобы угол ее наклона был не ниже 35 градусов. Если есть возможность сделать угол 45 градусов – воспользуйтесь ею. Благодаря такому наклону зимой снег с крыши просто будет скатываться под собственным весом, практически не задерживаясь на поверхности. Кровельный материал для односкатной крыши можно использовать практически любой. Но обращайте внимание, что на общую стоимость крыши повлияют как эти материалы, так и угол наклона. Поэтому при выборе как следует сопоставьте свои желания и финансовые возможности.

Двускатная крыша

Как было указано выше, существуют ломаные и щипцовые двускатные крыши. Простейшая конструкция – щипцовая. Если она симметрична, то проблем с ее созданием практически нет. Глубокие расчеты в данном случае не нужны, поэтому все обойдется вам дешевле, хотя такая мансарда по площади может уступать односкатной крыше. Стандартная двускатная крыша выполняется в форме треугольника.

Стандартная двускатная крыша выполняется в форме треугольника

Другие виды крыш значительно уступают двускатной по ряду характеристик:

  • возможность использовать недорогие материалы;
  • достаточно простая конструкция;
  • надежность;
  • отсутствие надобности в подъемной технике при строительстве.

Стандартная щипцовая крыша выступает отличным вариантом для домов, ширина которых не превышает шести метров. Угол наклона при этом обычно варьируется в пределах 45 градусов. Но довольно часто ширина дома превышает 6 метров. В таком случае вы можете смело возводить крышу с углом около 60 градусов, то есть, более острую. Таким образом, полезного пространства на мансарде будет больше.

Популярными также в наше время стали несимметричные крыши. Но если вы решите сделать именно такую, то тут требуется особый подход. Главная ее особенность – смещенный в сторону центр тяжести, что требует особой тщательности и ответственности в исчислениях еще на этапе проектировки.

Но если вы цените оригинальный внешний вид и хотите открыть для себя новые возможности в дизайне, то это – отличный вариант. Такая крыша позволяет сделать удобную террасу.

Ломаная крыша мансарды – еще один широко распространенный вид конструкций. В ней каждый скат состоит из двух участков с разными углами наклона. Стандартные углы: 60 градусов – нижний скат, 30 градусов – верхний. Такая конструкция позволяет получить довольно много свободного пространства для собственных целей. При этом крыша не будет держать на себе снежную массу зимой.

Ломаная крыша мансарды – еще один широко распространенный вид конструкций

Как и с двускатной симметричной крышей, ломаная подходит в тех случаях, когда ширина вашего дома не превышает шести метров. Если дом имеет большие размеры, придется искать другие варианты или же подходить к просчетам и строительству гораздо более ответственно.

Четырехскатная крыша

Именно такая крыша дает возможность получить практически полноценный этаж – функциональный и удобный.

Конструкция, следует сказать, здесь сложнее, чем в вышеупомянутых вариантах. Поэтому времени на строительство понадобиться больше, да и материалы с работой обойдутся дороже. Вам придется или самостоятельно, или с привлечением строителей разработать точную схему стропильной конструкции.

Среди четырехскатных конструкций особое место занимают вальмовые крыши

Среди четырехскатных конструкций особое место занимают вальмовые крыши, ведь обладают целым рядом преимуществ:

  1. Вертикальных плоскостей в крыше нет. Благодаря этому она может без проблем выдерживать даже сильные шквальные ветра. Такая кровля станет оптимальным вариантом для всех, кто живет в регионах с ветреной погодой, где также имеют место ураганы;
  2. Каркас у вальмовой крыши один из самых жестких. Это обеспечивается тем, что угловые ребра плотно сходятся с опорной коньковой балке. Такая конструкция позволяет избежать любых деформаций в ходе эксплуатации;
  3. Также вы сможете сделать большие свесы, защищающие ваши стены от осадков и, как следствие, дальнейших разрушений из-за неблагоприятных погодных условий;
  4. Также вальмовая крыша представляет собой довольно лаконичное решение, ведь дает возможность сделать ваш частный дом приземистее. Но места на самой мансарде будет вполне достаточно.

Также вы сможете сделать большие свесы, защищающие ваши стены от осадков

Но есть у вальмовой крыши и ряд слабых сторон:

  1. Первый и главный – это стоимость. Конструкция гораздо более сложна, чем остальные, и, как следствие, дорогостоящая;
  2. Из-за того, что есть скаты не только с длинных торцов, но и с коротких, часть пространства расходуется впустую;
  3. Размещение окон в такой крыше – довольно сложное занятие, потому что окна ставятся непосредственно в саму кровлю.

Если уж говорить об окнах, как неотъемлемой части мансардной крыши, то следует отметить, что оптимальный вариант — вертикальные окна. Потребуется схема размещения всех элементов конструкции, зато окна будут отлично вписываться в дизайн дома и выполнять свои главные функции: пропускать свежий воздух и дневной свет внутрь мансарды.

При желании и достаточном количестве средств можно также построить ломаную вальмовую крышу. Это позволит ощутимо расширить полезное пространство мансарды. Но конструкция в данном случае будет на порядок сложнее, а значит, материалы тоже должны быть наилучшие. Поэтому придется немного потратиться.

При желании и достаточном количестве средств можно также построить ломаную вальмовую крышу

Общие рекомендации

Как видите, виды мансарды в своем доме могут быть довольно разнообразными. Когда перед вами стоит вопрос выбора, подумайте, какое пространство вам нужно для комфортного жилья. Правильно подобранная мансардная крыша позволит также сделать ваш дом более красивым визуально. Помните, что мансардную крышу вы можете установить не только, когда возводится новый дом, но и при реконструкции старого. Но при этом вам придется просчитать, какую нагрузку сможет выдержать фундамент вашего дома и стены. Только после этого можно будет делать выбор.

Кроме того, помните, что перед вами стоит задача не только выбрать, какой будет ваша крыша, но и подобрать материалы, из которых она будет состоять. Вся стропильная система создается из бруса с разным сечением, что зависит от возможных нагрузок и общего веса кровли. Самая лучшая кровля – та, в которой используются легкие и безопасные материалы.

Не забывайте, что мансарда находится прямо под крышей. И несмотря на то, что теплый воздух всегда поднимается вверх, но помещение все равно теряет тепло быстрее. Вам обязательно понадобится качественный и долговечный утеплитель (эковата, пенополистирол и т.д.).

Как видите, варианты мансардной крыши позволяют вам получить самые разнообразные размеры и формы дополнительного жилого помещения. Не принимайте спонтанных решений, обдумайте, какой из вариантов будет оптимальным именно в вашем случае, и только после этого принимайтесь за работу.

Оцените статью:

[Голосов: Среднее: ]

Мансардные крыши: 100 +фото вариантов

Содержание
  1. Разновидности мансардной крыши
  2. Преимущества использования ломаной конструкции
  3. Недостатки крыши данного типа

Каждый, кто хочет иметь в собственности частный дом, задумывается о том, как правильно организовать пространство, сколько комнат будет в постройке. На данный момент цена на земельный участок достаточно высокая, поэтому позволить себе большую территорию может не каждый. В связи с этим все большей актуальности набирают дома с мансардным этажом, благодаря которому можно увеличить жилую площадь объекта, сделать его уютным и комфортным для всей семьи. Благодаря современным идеям архитекторов появился такой тип крыши как мансардная, с помощью которой организовать чердачное пространство гораздо проще и удобнее, ведь конструкция крыши делает пространство под ней равносильным полноценному этажу.

Разновидности мансардной крыши

Прежде чем начинать строительство частного дома необходимо разработать проект, учесть в нем все необходимые детали. Ответственным шагом станет выбор конструкции крыши, а также кровельного материала, что будет использоваться для поверхности крыши. Для того, чтобы определиться с типом мансардной крыши нужно узнать какая из них дает больше всего свободного пространства, какая будет более или менее полезной, а какие конструкции не применимы, так как будут стоять слишком дорого.

Разновидности мансардных крыш напрямую зависят от конструктивных особенностей, поэтому их разделяют на такие категории:

  • Односкатная мансардная крыша. В этом случае крыша представляет собой наклоненную плоскость, угол наклона которой зависит от разности высот противоположных стен. Данная задумка проста в реализации и не займет много времени. Также этот вариант очень выгодный с финансовой точки зрения, но будет ли он практичным и даст ли комфортные условия на мансардном этаже? Вряд ли.
  • Двухскатная крыша. Классический вариант для нашей местности, который используется с давних времен. В большинстве случаев чердаки такой крыши не использовались или служили в виде помещения для сбора хлама. Благодаря современным идеям и дизайнерским решениям это помещение можно активно эксплуатировать, однако, он уступает полноценному второму этажу, так как потери площади составляют около 35 процентов. Конструкция крыши представляет собой два ската, расходящиеся в противоположные стороны.
  • Вальмовая или полувальмовая крыша – разновидности четырехскатной крыши, благодаря которым можно соорудить удобную и просторную мансарду. Единственный недостаток такой крыши – высокая стоимость и трудность возведения. Рассчитать и собрать такую крышу сможет только профессионал, так как она имеет сложную стропильную систему.
  • Купольные, конусные, пирамидальные. Самый дорогой, сложный в реализации и не практичный вариант. Популярен лишь среди тех, кто возводит дома в виде замков и пытается сделать крышу с максимально сложной конфигурацией. В целом ни один из вариантов не является удобным или практичным.
  • Ломаная крыша. Идеальный вариант для тех, кто хочет получить максимум пространства за минимум денег, ведь такая крыша на 90 процентов соответствует площади полноценного второго этажа. В данном случае стороны крыши будут служить в роли стен, если их хорошо утеплить, то здесь можно расположить не просто общие комнаты, например, библиотеку, но и полноценные спальни или детскую комнату. Ломаная или как ее называют мансардная крыша – разновидность двухскатной крыши, скаты которой имеют небольшой излом для изменения угла наклона. Соорудить такую крышу удовольствие не из дешевых, да и проделать это трудно, но все затраты будут сполна оправданы.

Преимущества использования ломаной конструкции

Мансардная крыша на данный момент является одной из самых популярных и это легко объясняется, ведь она имеет ряд достоинств, среди которых следует выделить:

  • Увеличение полезной площади. К большому сожалению далеко не каждый может позволить себе полноценный двухэтажный дом, а земельный участок не дает построить большой одноэтажный дом. Теперь это не беда, ведь можно соорудить одноэтажный дом с мансардой, где с легкостью получится обустроить спальные комнаты, как для старших, так и для самых маленьких.
  • Уменьшение площади застройки. Вместо того, чтобы строить одноэтажный дом на двести квадратов можно соорудить небольшой домик с мансардой, габариты которого будут 10*10, а значит, полезная площадь получится аналогичной.
  • Мансардный этаж и ломаную крышу можно достроить к уже готовому дому во время очередных ремонтных работ или просто в качестве перепланировки здания.
  • Экономическая выгода. Мансарда с таким типом крыши стоит гораздо дешевле, чем полноценный второй этаж.
  • Быстрота постройки.
  • Привлекательный внешний вид частного дома, способный покорить собой как домочадцев, так и их гостей.

Недостатки крыши данного типа

Как и все в этом мире мансардная крыша имеет ряд отрицательных моментов. В первую очередь это касается:

  • Скошенных потолков. Далеко не каждый может смириться с тем, что у него не ровные потолки, ведь это ограничивает человека в оформлении интерьера, например, нельзя поставить большой шкаф от пола до потолка. Геометральное пространство чердачного этажа может негативно влиять на подсознание человека, ведь он может почувствовать себя здесь сковано и не комфортно.
  • Теплоизоляция. Этот вопрос является одним из главных, ведь зачастую на мансардном этаже располагают комнаты для отдыха и сна, а значит, здесь всегда должны быть комфортные условия. В связи с этим необходимо потратить внушительную сумму, чтобы гарантировать оптимальный микроклимат и исключить возможность промерзания стен.
  • Гидроизоляция. От нее будет зависеть уровень влажности в помещении. Если допустить ошибку или вовсе забыть о слое гидроизоляционной пленки, то это повлечет за собой образование конденсата и деформации крыши. Если подобное произойдет, то период эксплуатации крыши существенно сократиться и в скорее ее придется ремонтировать или вовсе делать наново.
  • Мансардные окна. Это специальные окна для создания естественного освещения внутри чердачного помещения, стоимость которых в два раза больше, чем у стандартных окон. Связанно это с конструктивными особенностями мансардных окон, ведь они должны справляться с той же нагрузкой, что и крыша.
  • Полное или частичное отсутствие чердака.

Эта запись была размещена в Статьи о кровле. Добавить в закладки постоянная ссылка.

Авторизация

Разновидности мансардных крыш: особенности и преимущества разных конструкций

Мансардные крыши пользуются сегодня большой популярностью как в случае с большими по площади домами, так и в компактных постройках. От обычной крыши мансардная отличается несколькими конструктивными особенностями, рассмотренными в этой статье. Кроме того, мансардные крыши могут иметь самые различные конфигурации – каждая со своими особенностями, преимуществами и недостатками.

Что такое мансардная крыша?

Мансардными называются крыши, подкровельное пространство которых предназначено для проживания. По сути, это дополнительное помещение в доме, имеющее сходство с полноценным вторым этажом, однако, с некоторыми ограничениями. В первую очередь, это касается полезного пространства, часть которого скрадывается за счет скатов крыши.

В зависимости от конфигурации мансардной крыши изменяется не только внешний облик дома, но и то самое полезное пространство. Так, например, под двускатными классическими кровлями мансарда получается крайне урезанной, потому такая форма используется реже всего. А вот, например, вальмовая или ломаная конфигурации – как нельзя лучше подходят для реализации мансарды, так как получаемое помещение выходит максимально просторным, а также лишается недостатка в виде наклонных низких потолков.

Изначально мансардные крыши и были придуманы для того, чтобы под ними можно было жить. Однако на заре развития этого архитектурного решения чердачные помещения были настолько тесными и непрактичными, что размещали в них лишь подсобных работников дома, либо людей с ограниченными финансовыми возможностями. Придумали мансарду во Франции.

Отличительные особенности современной мансардной крыши

В современном виде мансардные крыши изначально проектируются и обустраиваются так, чтобы под ними получались комфортные, уютные, теплые и эргономичные жилые помещения. В некоторых случаях мансарду без каких-либо оговорок можно смело считать полноценным вторым этажом. Чем же таким кардинальным отличается мансардная крыша от чердачной, что позволяет без ограничений использовать полученное подкровельное пространство для проживания?

Вот основные конструктивные отличия мансардной крыши:

  1. Утепление.Чтобы подкровельное пространство было теплым в зимнее время, и прохладное летом, кровля мансарды обязательно утепляется. Для этого используются классические теплоизоляционные материалы – например, базальтовая вата толщиной 50-100 мм.
  2. Гидроизоляция. Присутствует в любой современной крыше, в том числе, в обычных, не мансардных. Однако при обустройстве мансардных крыш этому вопросу уделяется особое внимание.
  3. Вентиляционный зазор.Оставляется между утеплителем с гидроизоляцией и основным кровельным материалом. Необходим для нормальной конвекции воздуха и удаления избыточной влаги.
  4. Пароизоляция. Нужна для того, чтобы влага из мансардного помещения не попадала в утеплитель, так как от этого материал теряет свои свойства и безвозвратно портится. Пароизоляционный материал крепится непосредственно по утеплителю со стороны помещения.
  5. Отделка. В отличие от нежилых чердаков мансардные крыши изнутри по вполне понятным причинам обшиваются декоративной облицовкой.

Кроме всего вышеописанного к мансардным крышам предъявляются особые требования относительно конфигурации стропильной системы. В данном случае все делается для того, чтобы мансардное помещение получалось по минимуму стесненным и максимально удобным.

Конфигурации мансардных крыш

Сегодня мансарды реализуются под такими видами крыш, как:

  • односкатная;
  • двускатная;
  • четырехскатная;
  • вальмовая;
  • ломаная;
  • шатровая;
  • крыша с кукушкой;
  • многощипцовая.

Рассмотрим каждую представленную конфигурацию по отдельности.

Односкатная мансардная крыша

Представляет собой крышу с одним скатом, имеющим довольно большой уклон. Ответным элементом такого ската является вертикальная стена, которая выгоняется прямо на несущей стене первого этажа. Фронт и тыл – это классические фронтоны.

Основным преимуществом односкатной мансарды является простота конструкции. Кроме того, за счет наличия трех вертикальных поверхностей расширяются возможности в плане обустройства обычных окон.

Двускатная мансардная крыша

Крайне неподходящая форма для обустройства мансарды, потому встречается сегодня все реже и реже. Дело все в том, что под двускатной крышей получается извлечь очень мало пригодного для проживания пространства. Однако есть у такой конфигурации и преимущества, среди которых простота обустройства и низкая стоимость строительства.

Четырехскатная мансардная крыша

От двускатной отличается, в основном, тем, что вместо фронтонов выполняются два дополнительных ската. В результате получается, что мансардное помещение еще сильнее урезается за счет наклонных двух плоскостей. В силу этого недостатка четырехскатные мансардные крыши целесообразно проектировать только для сравнительно больших домов, где скраденное пространство не столь заметно отразится на удобстве и полезном пространстве.

Вальмовая мансардная крыша

Одна из неплохих конфигураций для реализации мансарды. Представляет собой два основных продольных ската, и два ломанных – на торцах постройки. За счет ломаной формы крыши удается извлечь значительно больше полезного объема внутри, чем в случае с обычной четырехскатной крышей.

Ломаная мансардная крыша

Ломаная крыша является одним из лучших вариантов для обустройства мансарды с максимальным полезным объемом. Каждый из ее скатов имеет ломаную форму, причем, в верхней части уклон минимальный, а в нижней – практически вертикальный (условно). На торцах – классические фронтоны. Именно благодаря ломаной форме скатов удается извлечь максимальный полезный объем, а также избежать пологих потолков в жилом помещении.

Шатровая мансардная крыша

Шатровыми называются четырехскатные крыши, которые обустраиваются на домах с квадратной формой стеновой коробки. Преимущества и недостатки аналогичные.

Мансардная крыша с кукушкой

Может иметь одну из описанных здесь конфигураций, но дополнительно оснащается кукушкой. Кукушка – это архитектурная форма с небольшими стенами и отдельной крышей, под которой получается оборудовать помещение с ровными стенами и нормальным потолком. Иногда такое решение используется для обустройства лестничного пролета или даже целой комнаты (спальни, кабинета и так далее).

Многощипцовая мансардная крыша

Одна из самых сложных видов крыши, которая отличается наличием большого количества скатов. Такая конфигурация не самая выгодная в плане реализации мансардного этажа, однако, довольно интересно и эксклюзивно выглядит. Чаще всего реализуется в проектах больших по площади домах. Из-за дороговизны и сложности реализации большой популярностью не пользуется.

Итог

Мансардная крыша – это кровля полноценного жилого помещения. Соответственно, обустраивается с применением утеплителя, пароизоляции и отделочных материалов. По большому счету, может иметь практически любую конфигурацию. Разница будет лишь в цене, сложности исполнения и в полученном полезном объеме жилого помещения.

Мансардные крыши — технология строительства: конструкция стропил, пропорции

  • Как возводят или технология строительства
    • Планирование
    • Схема стропильной системы
    • Обрешетка, паро- и гидроизоляция
  • Пример укладки рулонного утеплителя
    • Установка проемов для мансардных окон

    Крыша мансардного типа дает массу преимуществ: эффективно используется подкровельное пространство, тепло не уходит наружу, в доме поддерживается стабильная температура. И что важно, увеличения жилой пощади достигают без дополнительных финансовых вложений. Мансардную крышу, как правило, проектируют в процессе разработки проекта будущего дома, но даже если она не была своевременно заложена в проект, то можно будет сделать ее самому, переделав помещение чердака.

    Сложность, которую имеют мансардные крыши, технология строительства подобных крыш лишь кажущаяся. На самом деле возвести мансардную крышу под силу любому, кто имеет хотя бы некоторые навыки строительных работ. Просто надо четко представлять, как построить крышу мансардного типа, какую подготовительную работу необходимо провести. Непосредственно к строительству крыши приступают, только имея на руках проект стропильной конструкции мансардной крыши с точными расчетами.

    Как возводят или технология строительства ↑

    Строительство мансардной крыши в зависимости от особенностей возводимого дома может отличаться в нюансах, но в целом основные этапы чаще всего одинаковы.

    Планирование ↑

    Чтобы жилое мансардное помещение получилось комфортным должны быть соблюдены пропорции мансардной крыши, скажем, в жилых помещениях высота потолка не должна быть меньше 2,5 м. Полезную площадь мансарды определяет уклон крыши. Нормирована также высота стен. Они должны быть выше 1,2 м при уклоне в 30° и равны 0,8 м – при 45-60°. Таким образом, чем круче крыша, тем просторнее получается мансардный этаж.

    Схема стропильной системы ↑


    Основой мансардной крыши, ее скелетом является стропильная система. От нее же зависит форма верхней части дома. Конструкция стропильной системы мансардной крыши имеет свою специфику. Объема, который образуется, внутри этого деревянного каркаса, должно быть достаточно для обустройства в подкровельном пространстве жилых помещений. В случае ломаной крыши проблему можно решить относительно легко. Но ведь не каждому же дому может подойти подобный «головной убор».

    Стропила являются для нее основными несущими элементами. Это наклонные балки (стропильные ноги), которые прикреплены снизу к мауэрлату (опорному брусу). Так вот, если у крыши небольшие размеры и простая конфигурация, то стропила в этом случае, как правило, опираются, с одной стороны, на наружные стены дома, а с другой – на коньковый прогон.

    Получить из расположенных таким образом стропил просторную мансарду не получится. Приемлемая по площади мансарда возможна только при специальном устройстве стропильной системы, которое несколько отличается от традиционного.

    Стропильная система мансардной крыши может быть выполнена в двух вариантах:

    • все скаты образованы наслонными стропилами;
    • нижние скаты образованы наслонными стропилами, а верхние – висячими.

    Важно

    Для устройства стропильной системы мансардной крыши используют высушенную и ошкуренную древесину, желательно, хвойных пород, с влажностью не превышающей 18%, которую предварительно обработали антисептиками и антипиренами



    Строение мансардной крыши в разрезе – это совокупность небольших секторов в виде простых геометрических фигур. Чаще всего центральной фигурой является прямоугольник. По бокам расположены треугольники, которые образованы нижними скатами, то есть наслонными стропилами, а верхние треугольники – верхние скаты крыши, соответственно, наслонными или висячими.

    На заметку

    Если у мансарды углы обоих скатов, верхнего и нижнего, равны, то это – мансарда внутри обыкновенной двухскатной крыши.

    В конструкции мансарды, построенной по такой схеме присутствует затяжка – балка перекрытия ее потолка. А каркасом стен будут выступать вертикальные стойки. Жесткость потолка увеличивают, подвесив затяжку на бабку.

    В крупногабаритных крышах стропила становятся элементами деревянных ферм, сложных или простых по конструкции. Благодаря сооружению стропильных ферм можно существенно увеличить свободное пространство самой мансарды. Хотя наличие промежуточных опор может создать нежелательные препятствия при обустройстве мансардного помещения, создании дизайна.

    Обрешетка, паро- и гидроизоляция ↑

    Сама конструкция мансарды затрудняет вентиляцию жилого помещения, поэтому влага от поднимающегося теплого воздуха задерживается на утеплителе, нанося ему непоправимый вред. Для решения этой проблемы необходимо снабдить утеплитель хорошей пароизоляцией и предусмотреть наличие зазора в 5 см между плоскостью крыши и теплоизоляционным слоем.

    Пример укладки рулонного утеплителя ↑

    Теплоизоляционный слой укладывают следующим образом.

    Устанавливают обрешетку с шагом 600 мм. Рулонный утеплитель разрезают на куски, каждый по 610 мм (при нестандартном шаге обрешетки плиты нарезают соответствующего размера с учетом припусков по краям в 5 мм).

    Утеплитель укладывают враспор между брусками обрешетки. Укладывают внахлест пароизоляционную мембрану, закрепляя степлером и проклеивая стыки при помощи строительного скотча. Устанавливают проставочный брусок, к которому клеят гипсокартон или листы OSB.

    Установка проемов для мансардных окон ↑

    Выполняя монтаж мансардной крыши,  можно облегчить себе труд, если выбрать не наклонный, а вертикальный вариант установки проема для мансардных окон. Его намного проще выполнить, к тому же пропускная способность такого окна значительно выше. Считается, что можно получить оптимальный уровень освещенности, если площадь окон будет составлять порядка 20,5% площади всех стен.

    Строительство мансардной крыши завершают укладкой и закреплением кровли.

    © 2022 stylekrov.ru

    Крыша мансардного типа своими руками: монтаж конструкции каркаса


    Редкий дом обходится без мансардного этажа. И немудрено. Ведь, использование дополнительной площади крыши, позволяет увеличить жилое пространство и создать на втором этаже полноценную комнату для отдыха, работы или приема гостей. К тому же, крыша мансардного типа своими руками – задача вполне подвластная каждому мужчине, умеющему держать в руках инструмент.

    Содержание

    • 1 Тип мансардного этажа
    • 2 Типы стропил мансардных крыш
    • 3 Какие материалы для стропил существуют
    • 4 Возможные трудности при обустройстве мансарды
    • 5 Мансардная крыша с карнизными свесами
    • 6 Мансардная крыша из наслонных стропил
    • 7 Мансардная крыша в маленьком доме

    Тип мансардного этажа

    Напрямую он зависит от проекта дома и немного от вашей собственной фантазии. В целом, типы мансардных крыш классифицируются следующим образом:

    Мансардная крыша — фото
    • Одноуровневые. Такие крыши – это самый простой вариант исполнения, поскольку не требует сложного исполнения и расчетов.
    •  Двухуровневые. Такие типы мансардных крыш подразумевает обустройство на втором этаже сразу двух комнат на разных уровнях. Нередко такой тип мансардной крыши является самостоятельным и полноценным проектом. Двухуровневая мансардная крыша со смешанным типом опирания считается  составной частью конструкции всего дома.

    Одноуровневая мансардная крыша может быть трех типов:

    •    Одноуровневая мансарда при двускатной крыше. Мансардная двухскатная крыша не только проста в исполнении, но и очень практична. Дело в том, что в конструкции такой крыши отсутствуют какие-либо препятствия для схода атмосферных осадков.
    •    Одноуровневая мансарда при ломанной крыше. Вариант посложнее, когда на крыше образуются не две плоскости, как в двускатном варианте, а – четыре. По исполнению такая крыша сложнее, однако,  благодаря такой конструкции,  второй этаж  дома приобретает вполне полноценный вид комнаты, с вертикальными ровными  стенами и потолком.
    •    Одноуровневый тип мансарды с выносными консолями. Самый сложный тип одноуровневой мансарды. Когда реализуются такие проекты домов с мансардной крышей, получается просторная комната на втором этаже, полноценные вертикальные окна с одной стороны и большой навес за счет большей скатной плоскости с другой стороны.  За счет смещения крыши, многие оборудуют под навесом гараж, либо террасу.

    Типы стропил мансардных крыш

    Для того чтобы самостоятельно возвести мансардную крышу вам нужно помнить, что существует два типа стропильных ферм: наклонные и висячие. Выбор зависит от способа крепления к стенам дома.

    Висячая стропильная система

    Самая простая конструкция висячих стропил используются для установки на однопролетных домах без средней несущей стены. В этом случае, стропила будут опираться только на стены дома и не иметь промежуточных опор. Между собой стропила соединяются гвоздями или  шурупами с помощью угловых накладок. Ширина однопролетного дома, на котором устанавливается такой вид стропил, не должна быть больше шести метров. В случае, если размеры дома больше, тогда необходима ферма с большим количеством подкосов. Стропила с бабкой и подкосами применяют в тех случаях, когда ширина пролета превышает 9 м.

    Стропильная система с наслонными стропилами

    Наслонные стропила применяются при строительстве двухпролетных домов, имеющих среднюю несущую стену. Такие фермы имеют три точки опоры – две на наружных стенах дома и одну на внутренней. Количество опор варьируется в зависимости от ширины постройки. Если здание не более 10 метров, тогда достаточно всего одной опоры, при ширине дома порядка 15 м – необходимо уже две опоры. При помощи угловых накладок, верхние концы стропил соединяются между собой внахлест. Нижние концы крепятся к опорным брускам, выполненным из цельных бревен. В центре стропильных ферм всегда устанавливается средняя стойка.

    Какие материалы для стропил существуют

    Для изготовления стропил применяется три вида материала: дерево, железобетон и метал. Из вариант имеет ряд преимуществ и недостатков. Создавая проект мансардной крыши частного дома необходимо знать все тонкости. И так.

    Деревянные стропила – это прежде всего, натуральный и экологически чистый материал для строительства. К тому же, дерево не трескается во время обработки и подгона под нужный размер. Однако, каждый строитель знает, что дерево очень неустойчиво к негативному воздействию окружающей среды. Поэтому, прежде чем использовать деревянные материалы, необходимо пропитать дерево и обработать его антисептическими и антипиреновыми средствами.

    А вот металлические и железобетонные стропила совсем некапризны, им нестрашны капризы погоды и действие грибков. Такие стропила более прочные и устойчивые.

    Такие безупречные, казалось бы, материалы имеют ряд недостатков.

    Во-первых, их невозможно подогнать по размеру. Малейшая ошибка может привести к тому, что мансардная двухскатная крыша получится кривой и перекошенной. Поэтому прежде чем заказывать стропила из металла или железобетона, необходимо произвести ряд точных расчетов и измерений.

    Второй недостаток – это сложности, возникающие при монтаже. Такие стропильные системы имеют большой вес. Поэтому чаще всего, при установке стропил практически нельзя обойтись без специальной строительной техники.

    Таким образом, такие стропила чаще применяются в промышленном производстве и устанавливаются в больших технических постройках. Для дачных и жилых домов чаще всего используются деревянные стропила.

    Возможные трудности при обустройстве мансарды

    Теперь, когда рассмотрены основные вариант стропил и типов мансарды, можно приступать к строительству. Однако прежде чем разрабатывать проект мансардной крыши частного дома, необходимо узнать о ряде трудностей, с которыми придется столкнуться в процессе монтажа. Первое, это обеспечение надежного крепления мауэрлата. Специалисты рекомендуют сажать его на анкерные болты. Ведь, на него приходится практически вся нагрузка, которая передается от крыши стенам.

    Чтобы крепежная система была надежной, необходимо болты нужно длины вмуровать в самый верхний ярус кладки при помощи цементного раствора. После этого подводится сверху брус и на нем делаются отметки под отверстия и в результате — сами отверстия. Однако, не стоит сразу затягивать болты наглухо. Эту процедуру стоит отложить до полного сбора мауэрлатного пояса.

    Вторая проблема, с которой сталкиваются все строители, когда воплощают проекты домов с мансардной крышей, – это тепло- и гидроизоляция. Причем, теплоизоляция имеется в виду ни в ее привычном значении. Если речь идет о мансарде на дачном домике, то вряд ли здесь стоит заморачиваться о том, как сделать комнату теплой для зимы. А вот о защите от летнего зноя стоит позаботиться.

    Мансардная кровля никогда не делается с помощью металлических листов и рубероида.

    Металл очень сильно нагревается на солнце и никакая прослойка не спасет от жары и духоты на втором этаже. Рубероид помимо этого, нагреваясь, выделяет специфические неприятные запахи. Лучшим кровельным материалом для мансарды будет металлочерепица или обычный шифер. Однако, стоит помнить, что даже использование этих материалов не избавит хозяев дачного домика от жары. Поэтому, при проектировании и строительстве мансарды, необходимо позаботиться о принудительной или естественной вентиляции. Например, можно использовать оконные проемы на фронтонах.

    Схема мансардной кровли

    В качестве теплоизолятора, чаще всего используется минеральная вата. Стоит помнить, что на слой ваты нужно положить еще пароизоляционную пленку, которая защитит помещение от лишней влаги. Ведь, во время летнего зноя, будут образовываться водяные пары, которые быстро поднимаются к стенам и оседают на потолке, вызывая развития грибковых и плесневых очагов.

    Чаще всего, устройство мансардной кровли– многоэтапный процесс, который включает в себя следующие шаги:

    1. Первым слоем обычно настилается гипсокартон, фанера или другой листовой строительный материал.
    2. Второй слой пленка, о которой мы говорили выше.
    3. Третий слой – любой утеплитель, например, минеральная вата.
    4. Четвертый слой повторяет второй. Только в этом случае, пленка настилается таким образом, чтобы скопившийся пар мог беспрепятственно выходить наружу
    5. Завершающий слой – мансардная кровля конструкция может быть любой, а материал — черепица, шифер, либо другой вариант, на ваш выбор.

    Избегайте плотной укладки. Кровля мансардной крыши и утеплитель должны иметь прослойку воздуха порядка 5 см. Толщина варьируется в зависимости от используемых материалов.



    Мансардная крыша с карнизными свесамиКарнизный свес кровли

    Желательно, чтобы край крыши хотя бы немного выступал за плоскость стены. Двускатная мансардная крыша по СНИП – это 55 см свеса для деревянных зданий и еще меньше для кирпичных и панельных домов. Такой небольшой выступ эффективно защищает мансардный этаж от сырости.

    К тому же, наличие карнизного свеса позволяет избежать монтажа стропильной системы с использованием мауэрлата, достаточно лишь установить деревянные балки. Подкосы закрепленные в деревянные балки обязательно устанавливаются под нижние скосы. Причем врезку нужно делать не больше, чем на одну третью часть от толщины балки.

    Мансардная крыша из наслонных стропилНаслонные стропила мансардной крыши

    Такие стропила устанавливают в зданиях, которые имеют в своей конструкции среднюю несущую стену, либо  столбчатые промежуточные опоры. Тогда концы стропил опираются на три точки — две наружные и одну внутреннюю стену. Получается таким образом, что элементы работают как балки.

    В этом случае, несущая функция будет возложена на каркас мансарды, а стропила будут лишь вторыми. Таким образом, вначале делается каркас жилого помещения и только после этого, сверху прибиваются прогоны.

    Мансарда, для строительства которой используются наслонные стропила, получается более легкой.

    Мансардная крыша в маленьком доме

    Для небольшого дачного домика порядок сбора стропильной фермы следующий:

    1. В балки врезаются стойки
    2. Для получения нижних скатов, устанавливаются стропильные ноги
    3. Для потолка веранды устанавливается балка
    4. В верхнее перекрытие врезается конек
    5. На верхний скат устанавливаются стропильные фермы
    6. Закрепление всех конструкций и мест соединения балок.

    Такая конструкция требует меньшего использования пиломатериалов и соответственно снижает денежные издержки. Если установка ведется сразу над несколькими пролетами одной кровли, можно чередовать висячие и наслонные стропила. Например, там, где отсутствуют промежуточные опоры, монтируются висячие стропила, там, где есть – наоборот. Стоит отметить, что мансардная кровля может быть построена только из наслонных стропильных ферм.

    В целом, монтаж стропильной системы и крыша мансардного типа своими руками не должны вызвать никаких проблем и сложностей. Особенно, если за дело возьмется человек, который отлично владеет инструментом. А, вот составление правильного проекта и грамотных расчетов, с учетом всех нагрузок и правил СНИП – это задача посильная лишь профессионалу и опытному конструктору. Поэтому этап работ по проектированию стоит поручить экспертам, а монтажом и обустройством вполне можно заниматься самостоятельно.

    Что такое мансардная крыша? (Французская или бордюрная крыша)
