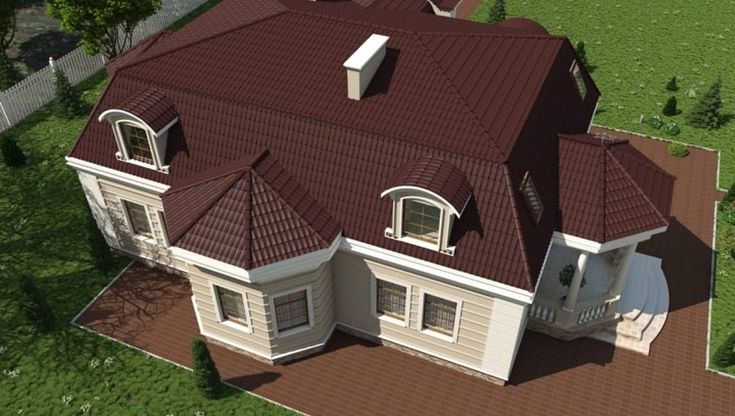

Крыша с эркером фото: Эркерные крыши домов чертежи (47 фото) — фото
Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером
Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.
Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.
Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная.
Крыша строится в соответствии с формой эркера.
Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.
Обучающее видео по монтажу стропил эркера:
Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.
Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала.
Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома. Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания. Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная. К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.
Крайне важно уделить особое внимание гидроизоляции ендов. Ендовые планки используют двух видов: верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы; нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег.
Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков. Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.
Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов. Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции. Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению. Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.
Решив построить дом, первым делом будущий домовладелец выбирает стиль дома. От этого зависит очень много: количество и тип строительных материалов, сложность и стоимость проекта, наконец, внешний вид дома и общее ощущение уюта.
Ведь в доме предстоит жить семье, принимать там гостей, засыпать и просыпаться… И если нет уюта, если не понравился общий стиль, то как может дом стать по-настоящему родным, любимым, семейным очагом и норкой, куда приходишь в самые сложные моменты жизни?
Допустим, вы уже определились и выбрали стиль, в котором будете строить ваш будущий дом. Будет ли это постоянное место жительства или просто место, куда ваша семья планирует приезжать на выходные – это не влияет на ответственное отношение к строительству.
В последние годы всё популярнее становятся проекты домов с эркером. Устав от тесных хрущёвок с крошечными окнами, горожане тянутся к солнцу и простору. А что может быть лучше для этого, чем проекты домов с эркером? Фото проектов, демонстрируемые фирмами-застройщиками, доказывают это в полной мере.
Огромные, во всю стену, полукруглые ниши эркеров делают дом по-старинному торжественным и правильным. Не менее популярен и проект дома циркульным эркером – когда ниша не выдаётся полукругом в стене, а оформлена похожей на пристроенную башню, часто с конусным шатром сверху.
Итак, что же такое эркер? Это выступающая часть дома, как правило, полукругом или призмой. Редко – похожая на башню. Как правило, эркер выстраивается во всю высоту этажа. Он не только внешне, но и фактически увеличивает площадь дома.
Главная задача эркера – то, что он максимально много впускает свет в помещение. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где по утрам комфортно пить чай, любуясь солнцем и видом из окна. Особенно в этом плане удобны дома с двумя эркерами, проекты которых также имеются в портфолио фирм-застройщиков. Тут разгуляться фантазии и вовсе есть где: в одном эркере – оранжерея, в другом – уголок релакса. Или оба эркера отдать под цветы – любителям садовых изысков идея понравится.
Эркеры отлично смотрятся практически в любом проекте. И в одноэтажном доме уместен этот полукруглый выступ, и проекты двухэтажных домов с эркером при грамотном архитекторе будут вызывать гордость за собственное жилище. Особенно удачно можно воплотить проекты домов с мансардой и эркером. Второй этаж в таком проекте будет произведением искусства.
Можно сделать мансарду и эркер на одном уровне – второго этажа. Тогда чердак будет залит солнцем и станет самым уютным уголком в доме. А можно развести оба дополнения, и эркер устроить на первом этаже. Выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером трудно, ведь достоинств и плюсов множество в каждом варианте. Но уж если решились на дачный дом с эркером, проект выбирать – одно удовольствие. Прикидывать так и этак, мысленно или на бумаге набрасывать варианты обстановки эркера и его формы, обдумывать цветовое решение и оформление ниши – разгул фантазии!
Готовые проекты домов с эркером обойдутся немногим дешевле авторских, ибо эркер – само по себе удовольствие недешёвое, поскольку повлечёт за собой дополнительные затраты и средств, и строительных материалов.
Но расходы оправданы, потому что у вас получится уникальный дом, какого не будет ни у кого. Кроме того, дополнительную площадь позволит получит проект дома с эркером и балконом или проект дома с эркером и террасой. И в том, и в другом случае площадь дома выигрывает за счёт дополнительных помещений, а в самом здании добавляется гораздо больше света – ведь, как правило, эркеры застеклены от пола до потолка.
Если вы предпочитаете небольшие помещения и выбрали, к примеру, проект дома 9 на 9 с эркером, то это сооружение добавит квадратных метров и уюта к вашему жилищу. Впрочем, если в работе проект дома 10 на 10 с эркером, то лишние метры и ему не помешают. Особенно залитые солнцем и украшенные цветами.
Пожалуй, эта круглая или цилиндрическая пристройка – весьма полезное дополнение к дому. Именно это делает проекты коттеджей с эркером такими популярными. Идея дополнить дом эркером – не самая ординарная, так что чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно.
Впрочем, вполне реально отыскать проекты домов с эркерами бесплатно – в интернете их весьма немало. Яркие, элегантные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо у себя. Комфортабельные и уютные, такие дома радуют не только живущих в них, но и гостей, которые потом, возможно, тоже выберут для себя проекты домов и коттеджей с эркером.
И ведь, само собой, это будут красивые дома с эркером, проекты которых с радостью возьмётся воплощать любой архитектор-дизайнер.
Нередко проекты загородных домов с эркером выбирают к рассмотрению те, кто в детстве мечтал о замке, но строить дом в замковом стиле не хочет. Эркер – прекрасная возможность частично воплотить мечту, не загромождая фасад и интерьер излишней средневековой мрачностью.
Как правильно выбрать проекты коттеджей с эркером? Фото, пожалуй, лучший вариант. Оно поможет оценить визуально и технически все плюсы и минусы выбранного варианта. Не самое легкое дело — выбирать проекты домов и коттеджей с эркером, особенно учитывая, что жить в нем будет вся семья, а значит, нравиться должно всем.
Если в целом возражений против эркера нет, то можно подумать о том, какой формы он будет — угловой, цилиндричный или круглый. А может, и вовсе в форме башенки? В угловом эркере можно обустроить зону отдыха, отгородив от комнаты иным покрытием пола, ширмой или легкой шторой. Проекты домов с круглым эркером больше подойдут тем, кто любит домашние оранжереи или изящные ниши для чаепития. А в башенке-эркере смогут устроить свое царство дети, особенно девочки — для них там будет что-то вроде сказочной башни принцессы.
Что касается остекления эркера, оно бывает разным. Если в вашем доме эркер является частью дома, то стеклить полностью неразумно — теряется тепло. А вот в летнем домике можно наоборот, не пожалеть стекла и солнца. Без остекления эркер в летнем доме смахивает скорее на веранду.
Кому-то идея стеклянной ниши может не понравиться — что ж, вкусы разные. Достаточно много людей даже близко не подумают о том, чтобы дополнить интерьер эркером и льющимся через него солнцем.
А кто-то с радостью впустит в дом солнце, устроив окно во всю стену. Кстати, интересным решением будет устроить эркер в мансарде. Представьте себе проект дома с эркером и мансардой, фото, чертеж. Представили? Тогда вам легко будет понять, что находят в подобном стиле те, кому нравятся подобные проекты. Крыши домов с эркером и смотрятся восхитительно и эффектно, и пользу добавляют дому немалую. Можно, например, эркером заменить мансардное стекло — эффект тот же: комната залита солнцем. А затрат эркер требует куда меньше, нежели стеклопакет во всю стену или крышу.
Кроме солнца, которое щедро будет проникать в комнату через эркер, такое архитектурное решение имеет и массу других преимуществ. Как и мансарда, эркер увеличивает площадь дома; внешний вид здания с эркером гораздо
эффектнее, изысканнее обычного. Оно будет красивее соседних домов и наверняка привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление не во всю стену, то под подоконником можно устроить скрытые ниши хранить в них то, что не требуется в данный момент.
Если вы выбрали проект дома с эркером и гаражом, то гараж логичнее устроить как раз под эркером. И тогда в нем самом отлично устроится оранжерея или зона отдыха: скажем, изготовленный по форме ниши диван, столик или домашний кинотеатр — отличный получится ансамбль для релакса.Расположив «лицом» к стеклу столик и кресла, вы сможете пить чай, любуясь окрестностями.
Если позволяет пространство, есть и второй вариант: проект 2-хэтажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обо случаях использование дополнительного пространства весьма широкое: зону релакса можно устроить на первом этаже, отдав эркер под еще один диван или зимний сад. В двухэтажном доме гараж спокойно поместится внизу, не мешая устраивать в эркере абсолютно любые зоны, релакс это или уголок живой природы.
Немаловажный нюанс при строительстве дома — материал, из которого он будет возводиться. Эркером можно дополнить любой дом, из чего бы он ни был построен.
Кто-то предпочтет проекты домов с эркерами из кирпича, отдавая должное качеству и традиционности материала. Проекты кирпичных домов с эркером весьма популярны именно в силу своей традиционности и отличного качества материала.
Но материалов много, и кто-то, не исключено, захочет выбрать проекты домов с эркером из газобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то по душе придутся проекты домов из пеноблоков с эркером.
Решив строить дом с эркером, проект выбираете вы. Главное, чтоб жить в таком доме нравилось всей семье.
Практически каждый дом старинной постройки оформлен оригинальным выступом. Этот выступ носит название эркер. Его мы видим на фото. Главное преимущество эркеров – способность пропускать большое количество солнечного света. Кроме этого, в данном углублении можно расположить красивый зимний сад, создать рабочий кабинет или оформить зону отдыха. Сегодня проекты домов с эркером пользуются также большой популярностью. Как правило, эркерная конструкция располагается в гостиной или спальне, что позволяет расширить пространство комнат и использовать помещение более рационально.
Особенности использования
Невозможно сказать, что проект с эркером обладает только положительными или только отрицательными качествами. Эти конструкции имеют и те, и другие стороны.
Положительные свойства
· Расширение полезной площади в доме.
· Большое количество солнечного света, благодаря наличию нескольких окон.
· Возможность обозревать превосходный вид городских улиц.
· Уникальный дизайн, который подчеркивает красоту вашего дома.
Необычно красиво выглядит дом из бруса с эркером. В такой постройке сохраняется особый климат, который создает домашнюю, уютную атмосферу.
Отрицательные качества
· Повышается сложность сооружения, по сравнению с более простым проектом.
· Увеличивается количество углов в доме, что ведет к ослаблению жесткости строения.
· Дом с эркером требует дополнительного утепления.
При желании обладать жильем с эркерной конструкцией, необходимо быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в типовом доме.
Необходимость
Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером, является то, что в холодных северных частях земного шара, данная конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно расположить светлую и теплую зону для приема гостей. Данный вариант может служить заменой веранде. Это удобно, поскольку в особо холодных странах, сооружение дома с верандой является нежелательным решением.
Многообразие проектов
«Двойная конструкция»

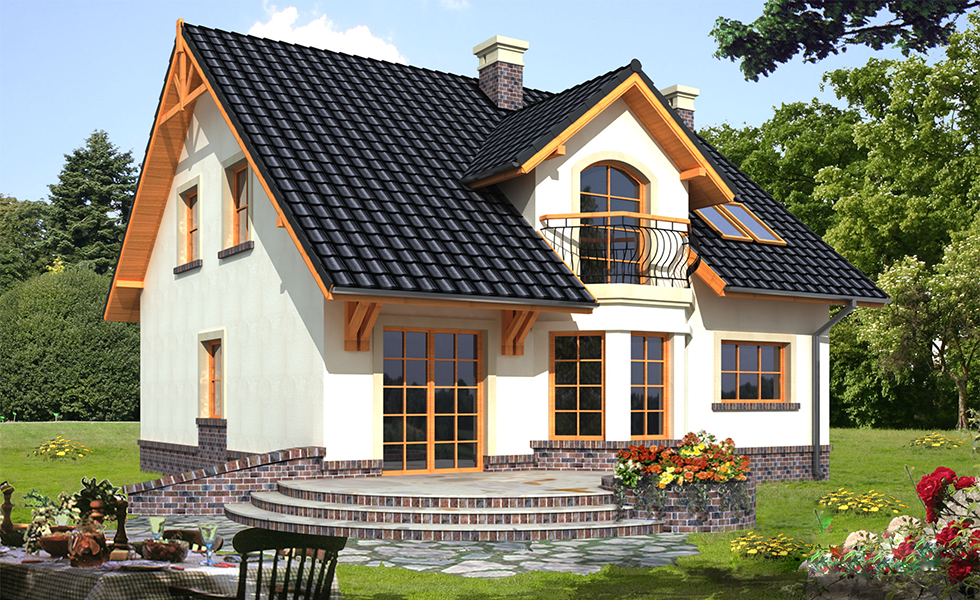

Проект двухэтажного дома с эркером на фото, подходит для тех, кто не представляет своей жизни без комфортного отдыха. Дизайн строения предполагает наличие широкого балкона вдоль фасадной части на втором этаже. На балкон ведут два выхода из спален, одна из которых оснащена эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемного дополнения, дом выглядит добротно и элегантно.
«6*6»
Дизайн данного сооружения выгодно выделяется на фоне остальных недорогих построек. Проект предполагает наличие прихожей, кухни, гостиной-студии с эркером и просторной спальни на втором этаже. В результате, двухэтажная постройка из бруса имеет общую площадь 36 кв.м, но благодаря объемной конструкции, дом выглядит оригинально и уютно.
Сооружение с эркером и мансардой
Небольшая и финансово выгодная конструкция – дизайн дома, который предполагает наличие мансардного помещения и эркера. И хотя сооружение такого здания требует определенных финансовых вложений, данное сочетание встречается очень часто.
Красиво и оригинально выглядят двухэтажные дома с эркером, которые на верхнем этаже имеют роскошную мансарду. Благодаря такому дизайну у владельцев дома имеется возможность создать в чердачном помещении просторный, светлый кабинет, а на первом этаже – оригинальный зимний сад.
Создавая дизайн домов с эркером, необходимо помнить, что данная конструкция должна быть спроектирована максимально точно.
Малейшая ошибка может привести к перекосу стен и перекрытий, что повлечет за собой уменьшение прочности сооружения. Также нужно знать, что совершенно необязательно сооружать эркер одновременно с домом. Конструкция, представленная на фото, может быть пристроена к основному зданию в любой момент.
Виды эркерных конструкций
По своему внешнему виду эркеры могут быть:
· Угловые.
· Настенные.
· Вписанными в угол.
Большая часть эркерных конструкций имеет обычную геометрическую форму. Однако это не значит, что сооружение не может иметь произвольную форму. Разумеется, создание нетиповых проектов требует от владельцев дома весьма немалых финансовых затрат.
Если необходимо создать отдельное помещение, которое будет светлым и просторным, рекомендуется отдавать предпочтение угловым видам. Угловое эркерное помещение воспринимается как отдельная зона, не соединенное с остальной площадью жилья. Это превосходная комната для отдыха.
Все строения с эркером фото, которых мы видим ниже, имеют оригинальный внешний вид. Это удобная, красивая и элегантная пристройка, которая преображает любой одноэтажный или двухэтажный коттедж.
Подводя итоги, следует отметить, что эркерная конструкция буквально оживляет скучное сооружение, позволяет раскрыть красоту и неповторимость строения. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых обустраиваются домашние кинотеатры, уютные гостиные и удобные детские уголки. Эркер – особая изюминка дома, позволяющая добавить аристократичности и изысканности любому сооружению.
Устройство армопояса над эркером
Если строится крыша над эркером, то первым этапом работы является установка армопояса.
Это сооружение выполняет одновременно две функции:
· Создает опору для балок, удерживающих стропила;
· Усиливает кирпичную кладку и разгружает перемычки окон.
Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.
Подготовка материалов
Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:
· Пиломатериал для стропил, подстропильных балок и обрешеток;
· Гидроизоляционный материал;
· Гвозди, саморезы, шпильки, шурупы;
· Проволока вязальная;
· Пластины из оцинковки.
Установка подстропильных балок
Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.
Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас.
Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.
Строительство системы стропил
Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.
Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая крыша, при проектировании применяют трехмерное моделирование.
Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

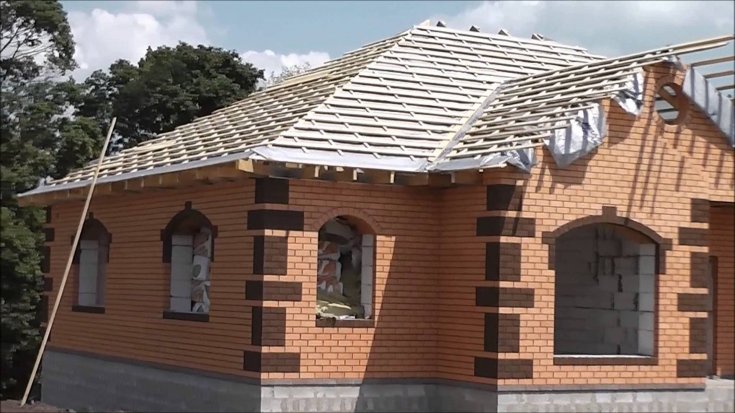

Монтаж обрешетки
На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.
Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.
Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.
Укладка кровельного материала
Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.
Как правило, требуется использование двух видов желобов:
· ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
· ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.
Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком.
Можно использовать и универсальный уплотнитель.
Финишная часть работы
Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.
Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.
Вальмовая крыша с эркером: схема, фото
по Оксана Агеева
На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.
Содержание
- 1 Особенности вальмовой крыши
- 2 Достоинства и недостатки
- 3 Разновидности
- 4 Чертеж крыши и расчет ее площади
- 4.1 Выбор угла наклона сторон
- 4.2 Составление проекта
- 4.3 Как производится расчет площади?
- 5 Инструменты для строительства
- 6 Особенности монтажного процесса
Особенности вальмовой крыши
Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.
- Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
- При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
- Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
- Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции.
А стропильная конструкция имеет две вершины, соединенные между собой коньком. - Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
- Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.
А стропильная конструкция имеет две вершины, соединенные между собой коньком.Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.
Достоинства и недостатки
Вальмовая кровля с эркером обладает такими преимуществами:
- Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
- Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
- Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
- Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
- В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
- Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
- Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.
Недостатки:
- Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
- Строительство такой крыши требует больших затрат.
Разновидности
Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.
Классический вид
Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.
Шатровая крыша
Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.
Полувальный вид
Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.
Ломаная крыша
Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.
Чертеж крыши и расчет ее площади
Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов.
Расчет и составление схемы производится в такой последовательности:
Выбор угла наклона сторон
Выбор угла наклона кровельных скатов производится при учете таких критериев:
- В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
- При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
- Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
| Разновидность кровельного покрытия | Оптимальный уклон в градусах | Нюансы при укладке материала |
| Шифер | от 13 до 60 | При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова. |
| Черепица керамическая | От 30 до 60 | При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя. |
| Металлочерепица | Минимальный уклон — 15, максимальное значение не определено | |
| Битумный шифер | Минимальный уклон — 5 градусов, максимальный — не определен | От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие. |
| Стальная фальцевая крыша | Минимальное значение — 20 градусов. Максимального нет | |
| Черепица битумная | Минимальный уклон — 12 градусов, максимальный — не определен | Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером. |
Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов.
Этот нюанс необходимо учитывать при составлении чертежа.
Составление проекта
Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:
- Измерить параметры дома и выступа: высоту, ширину и длину.
- Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
- В зависимости от особенностей дома выбрать вид вальмовой кровли.
- Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
- Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
- Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
- Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
- На чертеже также должна быть обозначена стропила эркера.
- Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
- Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.
Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.
Как выбрать шторы на кухню с эркером? Полезные рекомендации.
Обзор диванов для эркера со спальным местом в этой статье.
Идеи дизайна зала с эркером вы можете найти в материале по ссылке.
Как производится расчет площади?
Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.
Для расчета потребуются также такие данные:
- Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
- Длина ската, ее расчет производится от конька до края карниза.
- Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.
Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.
Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.
Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.
Инструменты для строительства
Для возведения вальмовой крыши с эркером потребуется такой инструмент:
- уровень;
- карандаш;
- рулетка;
- шнурок для разметки;
- ножовка;
- степлер;
- молоток;
- электродрель;
- просечные ножницы;
- клепальщик.
Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.
Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.
Особенности монтажного процесса
Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.
- Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
- Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
- Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
- При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
- Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
- Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
- Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
- Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
- При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
- Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
- При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
- После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.
Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.
Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.
Смотрите это видео на YouTube
Bay Window Roof Stock-Fotos und Bilder
- CREATIVE
- EDITORIAL
- VIDEOS
Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
Lizenzfrei
Lizenzpflichtig
RF и RM
Durchstöbern Sie 233
эркер на крыше Stock-Photografie und Bilder.
Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. rustikale hütte rückzug im wald mit großen Bay fenster — крыша эркера сток-фото и бильярдэркер в позорном столбе — крыша эркера сток-фото и бильдервикторианская терраса, Дидсбери, Манчестер, Великобритания – weitere gebäude fassade unter — эркер крыша сток -fotos und bilderroofs of house — крыша эркера stock-fotos und bilder Residential haus im bau — крыша эркера stock-fotos und bilderneuen wohngegend im bau — крыша эркера stock-fotos und bildervillage — крыша эркера stock-grafiken, -clipart, -cartoons und -symbolesf viktorianischen Häuser — крыша с эркером stock-fotos und bildertop часть ряда кирпичных таунхаусов — крыша с эркером stock-fotos und bilderbauarbeiten auf dem gelände — крыша с эркером stock-fotos und bilderviktorianischer stil fenster in san francisco — залив Окно на крыше Stock-fotos und Bilderurlaub neue kleine blockhütte mit mit holzschindel dach — Эркер на крыше Stock-fotos und Bilderfarbige viktorianischen Häuser — Эркер Roo f stock-fotos und bilderneues land stil ferienvilla in der hohen tatra — крыша с эркером und bilderviktorianischen stil house — крыша эркера сток-графика, -клипарт, -мультфильмы и -symbolemansion – außenansicht bei nacht — крыша эркера сток-фото и билдерстрит сцена в латвии — братья по дереву — крыша эркера сток-фото и бильдерди пол школа болота — крыша эркера сток-фото и бильдеролд небоскребы, выпиленные с земли — крыша эркера сток-фото и бильдерманн waschfenster mit bürste und wasserschlauch — крыша эркера сток-фото и бильдерманн waschfenster mit bürste und wasserschlauch — крыша эркера сток- fotos und bilderinterior современного здания — крыша эркера сток-фото и билдерзолотая крыша, инсбрук, тироль, австрия — крыша эркера сток-фото и билдерланд-с til-ferien-villa in der hohen tatra — крыша с эркером стоковые фотографии и фотографииНовый дом в Куорн Лестершир UK.
S жилье, Ипсвич, UK.S жилье, Ипсвич, UK.Национальный дом в Cinadijeevo, Национальный дом в Cinadijevo был построен с круглыми балконами и эркером в одном углу, а также…исторический центр с туристами, золотая крыша, инсбрук, тироль, австрия — крыша с эркером stock-fotos und bildergoldenes dachl, золотая крыша, позолоченный сланец, исторический центр , инсбрук, тироль, австрия — эркерная крыша stock-fotos und bildergoldenes dachl, золотая крыша, позолоченный сланец, исторический центр, инсбрук, тироль, австрия — эркерная крыша stock-fotos und bildergold крыша на угловой башне, ратуша, швабах, средняя франкония, франкония, бавария, германия — крыша эркера сток-фото и бильдертипиш английский дом — крыша эркера сток-фото и фотоИталия, Тоскана, Монтепульчано, вид на город и францисканскую церковь с башни Палаццо Комунале или ратуши.Италия , Тоскана, Пн tepulciano, Вид на крыши города в сторону далеких холмов с башни Палаццо Комунале или ратуши. Италия, Тоскана, Монтепульчано, церковь Темпио-ди-Сан-Бьяджо.
Церковь высокого ренессанса с куполообразной крышей. Италия, Тоскана, Монтепульчано, церковь Темпио-ди-Сан-Бьяджо. Церковь высокого ренессанса с куполообразной крышей, окруженная пышными зелеными деревьями и оливковыми рощами.Мраморный фасад готической церкви Санта-Кроче 13-го века с гробницами знаменитых флорентийцев… Германия, Бавария, Ротенбург-об-дер-Таубер, Фасад здания возле церкви Якобскирхе или церкви Святого Иакова. крыша Эспланады — Театры на заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют.
.. Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре.
Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Строения имеют… Окно промышленного альпиниста очищает крышу Эспланады — Театры в заливе, 13 марта 2018 года в Сингапуре. Структуры имеют… фон 4
| Эркеры, эркеры и боксы представляют собой оконные пространства, выступающие наружу из основных стен здания и образующие эркер в помещении, квадратные или многоугольные в плане. Эркеры, эркеры и окна-боксы — великолепный способ наполнить дом естественным светом. Но как насчет крыши? Каждый эркер должен иметь эркерную крышу. Хорошо спроектированная и построенная крыша с эркером добавляет очарования и характера фасаду вашего дома, в то время как плохо спроектированная крышка эркера может стать причиной протекающей неприятности и постоянной работы по обслуживанию. Изготовление, компоновка и установка эркеров, эркеров и оконных рам, крыш, крышек и капотов раньше были огромным препятствием для самодельщиков. Благодаря изготовленным по индивидуальному заказу крышам, крышкам и капотам с эркерами, эркерами и окнами-боксами конструкция крыши или настил больше не нужны. Крыши, крышки и капоты наших модульных эркеров, носовых и оконных окон включают конструкцию и настил. Каждый изготовленный по индивидуальному заказу блок поставляется с фанерным настилом толщиной 5/8 дюйма, кромкой DL, готовой секцией крыши, всей необходимой конструкцией и предварительно вырезанными планками, где это необходимо. Поместите наш модульный блок поверх потолочных балок, закрепите и, если необходимо, установите оклады, готово!0011 Наши мастера имеют многолетний опыт создания красивых медных эркеров, носовых окон и коробчатых крыш, крышек и капотов для лучших домов. Используемые методы изготовления медных эркерных крыш передавались от отца к сыну нашим высококвалифицированным мастерам по меди. За годы работы мы изготовили множество эркерных, носовых и оконных крыш и перекрытий. Медные эркеры, носовые и оконные крышки, капоты и крыши Classic Copper Works уже давно пользуются большим спросом. За последние 46 лет Classic Copper Works изготовил многие из этих изделий. В большинстве случаев медные эркерные и эркерные крыши могут быть изготовлены и отправлены для установки парой рабочих с навыками разнорабочего. Крыша медного эркера слева имеет небольшую выпуклую кривую, чем славится Classic Copper Works. Чтобы увидеть больше примеров нашей индивидуальной работы, посетите нашу фотогалерею. Измерение крыши медного эркера В
прошлого, нужно было найти квалифицированного мастера и заставить его прийти к
ваше местоположение, чтобы изготовить крышку эркера на месте. Нет
больше! Наши эркеры изготавливаются по индивидуальному заказу по вашему индивидуальному заказу. Залив, Лук или Коробка?Хотя эркеры бывают бесконечное количество размеров, есть несколько распространенных типов:
Как измерить независимо
вашего типа эркера, необходимые измерения — это глубина
(как это от передней части окна до стены) длина
(от конца до конца, где окно встречается со стеной), и высота. А
к слову о высоте: часто высота перекрытия эркера
просто дело личного вкуса, но в других случаях может быть
архитектурные препятствия на высоте, такие как окно второго этажа
или балкон. Убедитесь, что вы знаете об этом, и убедитесь, что
у вас достаточно места для этого. |
Углы, наиболее часто используемые на внутренних углах залива, составляют 90, 135 и 150 градусов. Эркеры обычно ассоциируются с викторианской архитектурой, поскольку они впервые приобрели широкую популярность в 1870-х годах. Эркерные, эркерные и коробчатые окна обычно используются для создания иллюзии большей комнаты и увеличения потока естественного света в комнату, а также для обеспечения панорамного вида, который был бы невозможен с обычным окном.
Уже нет!
Какой бы вид эркера вы ни выбрали, мы можем изготовить его по вашим размерам. Свяжитесь с нами, чтобы начать свой проект по эркеру, дуге или коробчатому окну уже сегодня!
спецификации и доставлены вам готовыми к установке компанией
полуквалифицированных рабочих. Мы добились этого благодаря нашему уникальному
единый метод проектирования. Наше эркерное, носовое и коробчатое оконное покрытие приходит к вам в одном
Кусок, построенный на собственной 5/8-дюймовой фанерной основе и готовый просто установить поверх существующей конструкции эркера. Нет необходимости платить
мастер-плотник, чтобы обрамить и накрыть палубу.. Просто закончите свой отсек
окно с плоским верхом, затем установите наш блок крышки эркера,
закрепите его и прикрепите к стене.
В одном варианте окно выступает на 8-18 дюймов под углом 90°.
градусов, затем дуги.
