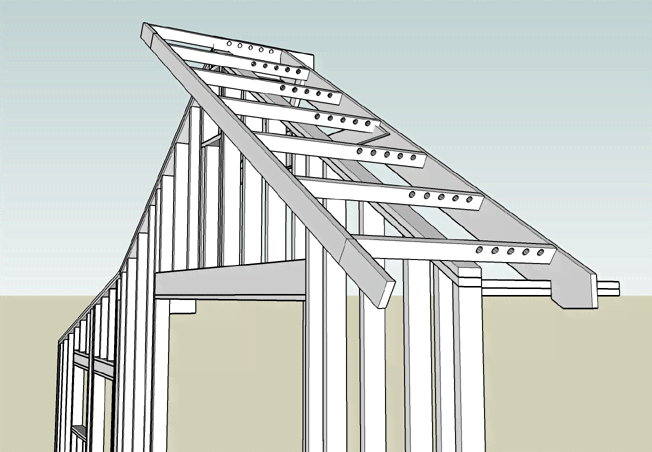

Каркас односкатной крыши, Как построить сарай, Односкатная крыша

  1. Дом
  2. Каркас односкатной крыши
  3. Крыша вальмового типа/сарая

Односкатная крыша в виде вальмового типа

Следующая информация представляет собой руководство, которое вы можете использовать для строительства навесного сарая крыша. Используйте эту информацию на свой страх и риск. Как всегда прошу совета ваших местных строительных чиновников, если вы планируете использовать эту информацию построить сарайную крышу, чтобы убедиться, что ваш сарай будет построен в соответствии с местными спецификации строительных норм.

Пожалуйста, не используйте эти рекомендации для строительства навеса шириной более 12 футов. Из соображений безопасности вам следует поручить изготовление ферм вальмовых ферм для навесов шириной более 12 футов

Вальмовая крыша предлагает больше всего места для хранения на чердаке по сравнению с фронтоном или солонкой стильная односкатная крыша. Основные принципы, которые я собираюсь вам объяснить шаги, которые я использую, когда разрабатываю планы навесов, сараев планы и планы небольших амбаров.

Пример, который я буду использовать для показать вам, как построить свои собственные вальмовые фермы сарая будет 10 футов широкий сарай. Все элементы фермы будут одинаковыми как по длине, так и по концам. угловые измерения. Каждая ферма будет состоять из 10 штук. 4 фермы элементов и 6 косынок.

Навес с каркасом из вальмовых ферм

Строительство вальмового навеса из ферм

При проектировании односкатной крыши, будь то вальмовая, двускатная или солончаковая, уклон крыши никогда не должен быть меньше 3-12. Это означает, что на каждые 12 дюймов горизонтального участка у вас должно быть не менее 3 дюймов подъема. Все, что меньше этого, в конечном итоге приведет к протечке крыши, если вы планируете положить на нее черепицу. Исключением является использование металлической крыши или крыши с приклеенной резиновой мембраной.

Уклон двускатной крыши и соответствующие градусы

В нашем примере двускатная крыша имеет два ската: верхний и боковой.

Два разных угла наклона крыши с фермой навеса

На рисунке выше показан верхний уклон крыши 4–12 и боковой уклон 23–12. В этом примере нам не нужно беспокоиться о проникновении воды через черепицу.

Ниже приведены шаги, которые необходимо использовать для определения длины элементов фермы и концевых углов.

Шаг 1. Начало размеров фермы

Найдите красивую широкую открытую плоскую поверхность, например, пол в сарае или гараже. Наш пример будет для сарая шириной 10 футов. Как правило, навесы строятся так, чтобы точные размеры вашего пола были в точности равны размеру вашего сарая.

Другими словами, если вы строите сарай размером 10 футов в ширину и 12 футов в длину, пол вашего сарая после каркаса и обшивки будет точно иметь размеры 10 на 12 футов. И когда вы будете обрамлять свои стены, внешние размеры от внешних краев верхней плиты также будут равны 10’x12′.

Наш примерный навес имеет ширину 10 футов

Итак, наш первый шаг — провести мелом линию на полу и отмерить по этой линии 10 футов.

Шаг 1 для определения размеров фермы вальмового навеса

Шаг 2.

Установка высоты фермы

Теперь, используя 10-футовую линию, найдите точную середину и начертите или зафиксируйте линию, идеально перпендикулярную посередине точка.

Нарисуйте перпендикулярную линию от середины

Теперь у нас есть основа для проектирования вальмовой фермы, но сначала нам нужно найти или провести линию, которая проходит под углом 45 градусов к этой средней части.

Нахождение точки под углом 45 градусов

Шаг 3. Нахождение измерения средней линии

Теперь, когда у нас есть 5-футовые измерения от горизонтальной линии и вертикальной линии, мы можем провести линию между этими двумя точками. Используя эту линию, найдите среднюю точку и проведите линию от исходной средней точки вверх через это новое место. Это поможет нам определить точное расстояние для верхних измерений наших частей фермы, которые все будут одинаковыми.

Определение линии под углом 45 градусов

Шаг 4.

Измерение средней точки

Отмерьте 5′ на линии, которая представляет собой линию под углом 45 градусов от средней точки. Теперь у нас есть 3 точки, которые можно использовать для определения размеров верхней части фермы. Из-за того, что мы сделали линию под углом 45 градусов, каждая из наших частей фермы будет иметь одинаковые верхние и нижние размеры и одинаковые угловые срезы на каждом конце.

Шаг 5. Измерения верха фермы


Измерение 5-футовой разделительной линии

Теперь у нас есть три точки, которые можно использовать, чтобы получить размеры наших частей вальмовой фермы для этого 10-футового навеса. Нарисуйте линии между этими тремя точками, чтобы обозначить верхнюю часть ферм, и отмерьте 3 1/2 дюйма от каждой линии. Это будет представлять собой полное 2×4. Учитывая тот факт, что наша средняя линия находится под углом 45 градусов, это означает, что конечные углы каждой части фермы будут составлять 22,5 градуса каждая. 0011

Определены размеры фермы Gambrel 2×4

Теперь мы знаем все необходимые размеры, чтобы вырезать и изготовить нашу первую ферму. Каждая часть фермы будет иметь длину 3 фута 10 дюймов по верхнему измерению, а срезанные углы будут составлять 22,5 градуса с каждого конца. Самый простой способ получить эти угловые измерения на концах — использовать скоростной угольник.

Использование Swanson Speed ​​Square для угловых измерений

Шаг 6. Перенесите измерения на 2×4


Наш следующий шаг — перенести эти измерения на 2×4 и вырезать 4 части, чтобы сформировать нашу первую ферму. вместе, так что они образуют вальмовую ферму шириной 10 футов.

4 одинаковых элемента фермы для двускатной крыши

Убедитесь, что ширина вашей фермы составляет ровно 10 футов от одной нижней стороны до другой. Будет некоторый люфт вашей фермы после того, как косынки будут прибиты гвоздями, но для этой первой фермы очень важно, чтобы она соответствовала габаритам. Если это не так, внесите необходимые корректировки и запишите эти корректировки, чтобы остальные фермы были идентичными.

После того, как размер вашей первой фермы в порядке, пришло время вырезать и прикрепить косынки. Для вальмовой фермы нам понадобится 6 косынок, сделанных из материала толщиной 1/2 дюйма, такого как OSB или фанера.

Шаг 7. Гвозди на косынках

Прибейте косынки к ферме во всех 3 точках соединения с помощью 8d обычных гвоздей, используя 10 на соединение, по 5 на каждый конец фермы.

Косынки прибиты гвоздями

Шаг 8. Соберите приспособление


Убедившись, что части фермы выровнены правильно и они действительно подходят для вашего 10-футового сарая, мы можем сделать приспособление, используя эту первую ферму. Отрежьте еще 4 части фермы и выровняйте их на приспособлении, затем продолжайте прибивать косынки.

Соберите достаточно ферм для крыши сарая. Обычно 2 фута по центру с вашими фермами сарая достаточно, однако 16 дюймов по центру лучше, и дополнительные затраты будут минимальными для дополнительной прочности и поддержки. обрамлены на 2 фута по центру, и вы решили, что хотите пойти на 16 дюймов по центру с вашими фермами, тогда вам понадобятся 2 верхние пластины. Как правило, если ваши фермы будут соответствовать стойкам стены, потребуется только одна верхняя пластина.

Местные строительные нормы и правила могут требовать использования анкерных стяжек

Концы фермы прибиваются к верхней пластине гвоздями 3-16d на каждом конце.

Шаг 9. Нижний сайдинг, потолочные балки и чердачное перекрытие

Следующим шагом будет добавление сайдинга, потолочных балок и чердачного перекрытия. Добавление чердачного настила облегчит установку кровельного покрытия, потому что для большинства верхних панелей вы сможете стоять на чердачном настиле.

Сайдинг, потолочные балки, стяжка(и) воротника и чердачное перекрытие добавлены

Дополнительные распорки могут быть добавлены к фермам для большей поддержки. Если это сделано, убедитесь, что каждая ферма находится точно в центре наверху.

Шаг 10. Обшивка крыши

Теперь, когда у нас есть пол на чердаке, мы можем начать обшивать крышу панелями OSB толщиной 1/2 дюйма. Начните с одного из верхних углов. Убедитесь, что внешний короткий край панели находится заподлицо с внешней фермой.Также убедитесь, что верхняя часть OSB или фанеры находится на одном уровне с верхней частью внешней фермы.Верхняя часть может не совпадать идеально с остальными верхними частями фермы, но мы выровняем это всего лишь в минуту

Выровняв внешний край, прибейте этот край через каждые 8 ​​дюймов обычными гвоздями диаметром 8d. Теперь верхнюю часть листа можно прибить к вершинам фермы. Возможно, вам придется потянуть или толкнуть лист, чтобы выровнять его, но Таким образом вы выровняете каркас вашей крыши. Как только вы это сделаете, и ваши фермы будут точно в центральном положении, вы можете прибить лист к фермам таким же образом. Используйте 8d обычных гвоздей через каждые 8 ​​дюймов.

Начало монтажа кровли

Установка второго кровельного листа

Шаг 11.

Продолжайте обшивать крышу

Теперь, когда верхние листы прибиты гвоздями, а крыша сделана квадратной, мы можем закончить обшивку с первой стороны, затем аналогичным образом обработать противоположную сторону. .

Очень важно помнить, что при обшивке крыши панелями или профнастилом следует располагать стыки панелей в шахматном порядке для прочности. Все панели должны быть прибиты гвоздями на 8 дюймов по периметру и на 12 дюймов в поле или внутри ферм.

Продолжайте обшивку другой стороны крыши

Кровельный лист со смещенными торцевыми соединениями

Этап 12. Вентиляционные отверстия и выступы

Верхние торцевые панели устанавливаются на обоих концах двустворчатого навеса. Вентиляция может быть достигнута путем размещения вентиляционных отверстий на обоих концах фронтона близко к коньку, или можно установить коньковое вентиляционное отверстие.

Теперь при желании можно установить выступы. Свесы могут быть изготовлены из стропила 2×6, уложенных горизонтально или прибитых гвоздями по краю, которые называются стропилами.

Другой способ изготовления переднего и заднего свесов состоит в том, чтобы взять 2 фермы и сделать из них лестничный узел, прибив между ними распорки 2×4. Эти лестничные узлы могут быть прибиты к внешним концам навеса.

Вместо соединения стыков ферм деревянными косынками можно использовать металлические накладки с обеих сторон.

Использование металлических ремонтных пластин Симпсона 2×4

Не рекомендуется использовать эти ремонтные пластины на внутренних фермах.

Сборка переднего и заднего свесов

Если вы решите сделать сборку свесов лестницы, их можно установить до того, как будет уложена обшивка крыши. Таким образом, вы можете начать обшивку с внешних краев свесов, и от этого будет получено гораздо больше прочности.

Защитите свесы и добавьте блокировку углов и боковые свесы.

Свесы обшиты листами, добавлены блоки и добавлены боковые свесы

Шаг 13. Кровельный толь и капельная кромка

Следующий шаг является необязательным и заключается в укладывании рубероида или рубероида. Этот шаг настоятельно рекомендуется для продления срока службы вашего сарая, так как он поможет защитить плиты OSB или фанеры под ним.

Рубероид выпускается в весе 15# или 30#. Обычно используется 15#, однако, если уклон вашей крыши очень низкий, например, с шагом 3/12, рекомендуется 30#. Для нашего сарая подойдет 15#.

Также рекомендуется использовать отливы по всему периметру крыши для дополнительной защиты.

Кровельный картон и капельная кромка добавлены

Шаг 14. Укладка черепицы


Теперь, когда мы уложили рубероидную бумагу и установили капельную кромку по всему периметру кровельного покрытия, пришло время укладывать черепицу на крышу. . Подойдет либо черепица с 3 выступами, либо размерная черепица. Я обнаружил, что размерная черепица намного проще в установке и гораздо более долговечна, чем черепица с 3 выступами, но и стоит дороже.

Для сарая или небольшого амбара вам не придется укладывать много черепицы, поэтому дополнительные затраты минимальны и того стоят. Однако вы должны попытаться соответствовать тому, что в настоящее время находится на крыше вашего дома!

Ваш стиль вальмовой крыши готов.

Оставьте стиль вальмовой крыши, чтобы построить навесную крышу.

Вальмовая крыша против двускатной крыши

Ликвидаторы сарая

Никаких проблем. Никаких трюков. Всего одна низкая цена!

Просмотр корзины

  • Stock sheds
    • Gable Sheds
    • Gambrel Sheds
    • Ranch Sheds
  • Clearance sheds
  • Deal of the month
  • More
    • Accessories
    • Shed installation process
    • Testimonials
    • FAQ
    • About Us
  • Блог
  • Контакты
    • Поможем! 855. 853.8557
    • Просмотр корзины
    Опубликовано 1 апреля 2013 г. Мартой

    Двускатная крыша — очень распространенный тип крыши. Он состоит из двух наклонных параллельных частей по обе стороны здания.

    Узнайте о преимуществах и недостатках каждого типа кровли

    При покупке нового навеса для заднего двора необходимо принять множество решений. Одним из таких решений является выбор типа крыши.

    Крыша Gable vs Gambrel — это вопрос эстетики, погоды, размера и цены.

    Каждая крыша выглядит по-своему, одна может быть привлекательнее другой. Но красота и стиль односкатной крыши — не единственная забота.

    Погода:

    В зависимости от того, где вы живете и какая у вас погода, может определиться, какую односкатную крышу вы выберете.

    Оба типа крыш выдерживают обычный ветер и дождь, снег или мокрый снег. Односкатная крыша с двускатной крышей имеет более простую конструкцию с немного более открытыми участками на внешних стенах, что делает ваши стены немного более открытыми для элементов. Крыша Gambrel, также известная как крыша в стиле амбара, имеет более крутой уклон и наклон. Он не выдерживает сильного снегопада или сильного ветра, а также других стилей крыши.

    Крыша в стиле Гамбрел состоит из четырех наклонных частей. Его также часто называют крышей «амбарного типа».

    Двускатная крыша лучше пропускает воду, предотвращает плесень и грибок. Поэтому, если вы живете в той части страны, где много дождя или снега, двускатная крыша может быть для вас лучшим вариантом.

    Размер:

    Есть разные причины для покупки сарая для вашего двора. Одной из таких причин часто является хранение. Если вы используете свой сарай для хранения, внимательно рассмотрите количество места, которое есть у каждого из них.

    Навес для крыши Gambrel имеет больше места над головой, что делает его идеальным выбором для тех, кому нужно дополнительное пространство над головой или место для хранения над головой.

    Крыша типа Gambrel отлично подходит для хранения лодок, художественных принадлежностей, строительных или ремесленных материалов, которые могут не соответствовать стандартным размерам для хранения.

    Наши кровельные навесы Gambrel имеют размеры от 8X8 до 12X24.

    Наши навесы для двускатной крыши бывают размеров от 8X10 до 10X16.

    Цена:

    Цена важна, но она не должна быть определяющим фактором, если только вы не ищете что-то очень простое.

    Все наши навесы очень экономичны, но если вы ищете самый экономичный вариант, начните с навесов Gable.

    Стоимость наших навесов с фронтоном начинается от 799 долларов США и варьируется в цене до 1499 долларов США. У каждого сарая есть различные факторы, которые могут стоить апгрейда, поэтому внимательно изучите, что каждый может предложить.

    Наши навесы Gambrel начинаются от 899 долларов США, а цены варьируются до 349 долларов США.9.

    У нас сейчас есть несколько навесов в продаже, так что самое время выбрать.

РубрикаКрыша
