Ломаная крыша для частного дома: что, зачем и как?

Двускатная кровля с крутыми изломами на скатах — привычное зрелище для пригородов и почти правило для частных домов в городской черте. Еще ломаная крыша часто венчает дореволюционные здания и жилые комплексы премиального уровня. В чем же причина такой популярности этой конструкции в городах? Какими бывают ломаные крыши? Каковы их особенности? С этим, а также с порядком строительства таких кровель разберемся в статье.

Стандартная ломаная крыша обычно смотрится не очень красиво: подкровельный этаж получается непропорционально большим и нависает над домом; скаты с изломами создают ощущение неправильности; силуэт дома получается каким-то громоздким. В общем, чтобы ломаная крыша выглядела эстетично, нужно привлекать грамотного архитектора, который визуально скроет лишний объем, не уменьшая его. Ведь именно из-за дополнительного жилого пространства все и затевалось.

При всех эстетических недостатках, ломаная крыша — лучший способ расширить жилую площадь на мансардном этаже после плоской кровли.

Поясним на примере.

Если вы делаете мансарду под двускатной крышей, то жилое пространство с потолками нормальной высоты будет занимать 50-60% от площади других этажей, а у пологих крыш — и того меньше. Если же крыша ломаная, то жилое пространство на мансарде займет 70-95% площади этажа в зависимости от угла наклона частей ската. При такой разнице несложно простить ломаной крыше не лучшую эстетику.

Кроме увеличения площади мансарды, ломаная конструкция крыши упрощает и удешевляет организацию естественного освещения мансарды:

  1. Увеличенная площадь фронтонов позволяет установить в них окна больших размеров. Фронтонные окна в разы дешевле и надежнее мансардных, поэтому их установка снижает общие расходы. Конечно, не всегда можно достичь нужного уровня естественного освещения без мансардных окон, но их понадобится меньше.
  2. Вместо дорогих и сложных в монтаже мансардных окон в крутых участках ската можно сделать слуховые окна. При этом они будут давать намного больше света, чем обычные «кукушки», поскольку в крутых скатах не нужно делать глубокую нишу для окна.

Хотя конструкция стропильной системы ломаной крыши сложнее, если сравнивать со «скелетом» обычной двускатной кровли, на практике она проще в монтаже. Для стандартной скатной крыши нужны длинные и тяжелые стропила, а найти качественные пиломатериалы подходящей длины непросто. Установить их и вывести в плоскость еще сложнее. Ломаный скат крыши состоит из двух участков: верхнего треугольника с висячими стропилами и нижних наслонных стропильных ног. Суммарная длина стропил при этом получается больше, а вот доски для их монтажа — намного короче.

Ломаная крыша — это, скорее, не конкретная конструкция кровли, а ее признак. К ломаным относятся все виды крыш, у которых есть изломы на скатах, если они не вызваны врезкой слуховых окон, щипцов или необходимостью состыковки элементов сложной кровли.

Ломаные крыши бывают пяти видов:

  • односкатная;
  • двускатная;
  • вальмовая;
  • шатровая;
  • сложная;
  • веранда с ломаной крышей.

Односкатные ломаные крыши — самый редкий вид. Они практически не встречаются, хотя полезная площадь под такими кровлями наибольшая. Достигается это за счет размещения жилого пространства возле трех стен, а под наклонным потолком делают лестницу. Это позволяет залить мансарду светом от окон в стенах, поэтому при такой планировке дорогие мансардные окна не нужны. А понижение уровня потолка над лестницей никак не сказывается на комфортности жилого пространства. Пример, как выглядит такая односкатная ломаная крыша, на фото:

Двускатные ломаные крыши

, напротив, очень распространены. Настолько, что многие считают двускатную мансардную и ломаную крышу синонимами, не подозревая, что есть и другие виды.

У обычного дома с двускатной ломаной крышей пятиугольный фронтон, пологая верхняя часть ската с уклоном 25-30° и крутая нижняя часть ската с углом наклона 50-60°. Как правило, ни слуховых, ни мансардных окон в такой крыше не делают для удешевления конструкции. Получается функциональная, но часто не очень красивая крыша, которая по форме напоминает кровлю классического амбара.

Но не всегда двускатные ломаные крыши и их строительство — это выбор между внешним видом и практичностью, на фото ниже пример эстетичного дома с такой кровлей:

Слуховые окна уравновешивают массивную крышу, делая ее более гармоничной. Врезки в кровлю — это вообще универсальный способ сделать ломаную крышу визуально менее громоздкой, который работает со всеми видами кровель.

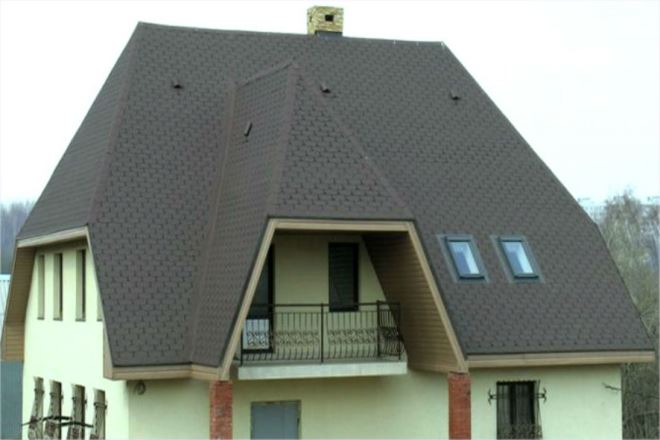

Вальмовая ломаная крыша — это лучший выбор для больших коттеджей и многоквартирных жилых зданий. Такая кровля сложнее в монтаже, зато она устойчивее к ветровым нагрузкам и выглядит аккуратнее за счет отсутствия фронтонов. Но у этой особенности есть и обратная сторона — мансарду под вальмовой ломаной крышей нельзя осветить с помощью дешевых фронтонных окон. Впрочем, это редко когда имеет значение по двум причинам.

Во-первых, вальмовыми ломаными крышами обычно накрывают действительно большие здания. Например, многие старые городские дома, некоторые из которых занимают целый квартал, перекрыты вальмовыми ломаными крышами.

Фронтонные окна не играют существенной роли в освещении настолько просторной мансарды, поэтому устройство вместо фронтонов еще двух скатов не сильно увеличивает стоимость строительства.

Во-вторых, чем выше здание и больше площадь крыши, тем важнее ее устойчивость к ветровым нагрузкам. А фронтоны — это слабое место любого здания, поскольку направленный в них ветер работает на срыв кровли.

Шатровая ломаная крыша — это частный случай вальмовой. Различие между ними только одно: если вальмовой крышей можно перекрыть любое прямоугольное здание, то шатровой — только квадратное. В остальном все то же самое: повышенная устойчивость к ветровой нагрузке, аккуратная форма.

Ломаные крыши нестандартной формы, а также те, которые состоят из многочисленных щипцов и врезок, называют сложными. Такие кровли очень дорогие, зато они всегда выглядят красиво:

Для частных домов непрямоугольной формы сложные крыши — единственный возможный вариант. Но при их проектировании важно снизить к минимуму количество ендов и мест примыканий кровель к стенам, поскольку на этих участках чаще всего возникают протечки.

Отдельный вид домов с ломаными крышами — это коттеджи с пристройкой-верандой или террасой. Чтобы перекрыть закрытую веранду или сделать навес над ней, один из скатов кровли как бы «ломают» еще раз, но в обратную сторону. Получается переломанная крыша сложной формы:

У такой конструкции есть свои плюсы и минусы. Из плюсов: кровля веранды — это продолжение крыши дома, поэтому для нее не нужно делать отдельную стропильную систему и заниматься герметизацией места примыкания навеса к стене. Из минусов: переход от ската с большим уклоном к пологому скату — слабое место всей кровли. Здесь повышенная вероятность протечки и скопления больших масс снега зимой.

Ломаная крыша — это далеко не новая конструкция. В Европе дома с такой кровлей массово строят ни одну сотню лет. Естественно, за такое время появились дизайнерские приемы, которые делают ломаную крышу более эстетичной. Вот основные из них:

  1. В скатах делают слуховые окна (люкарны, «кукушки»), которые не только решают задачу естественного освещения и вентиляции подкровельного пространства, но и как бы «разрезают» большую кровлю, уравновешивая ее.
  2. Чтобы сделать крышу разнообразнее, на ней можно сделать балконы или даже террасу. В качестве бонуса вы получите зону отдыха и видовые площадки.
  3. Кровля ломаной крыши обычно перекрывается темным кровельным покрытием, а стены здания красятся в более светлые цвета или облицовываются более светлыми материалами. Это выравнивает пропорции дома, поскольку темная крыша на фоне светлых стен выглядит меньше.

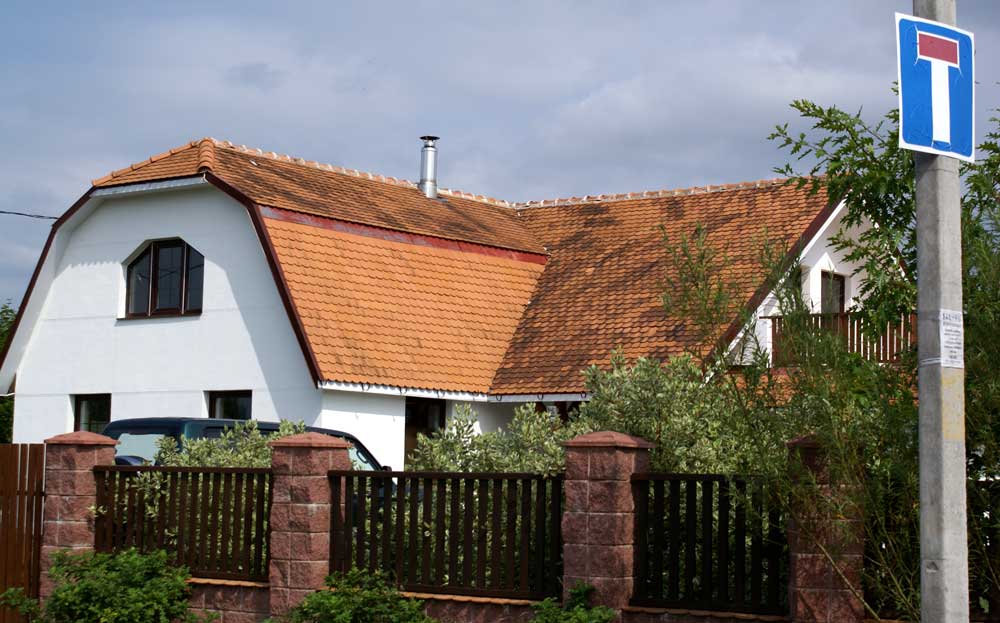

  4. Нижнюю часть ската делают не ровной, а выгибают. Плавная изогнутая линия придает крыше элегантный вид.
  5. На концах скатах делают небольшие обратные изломы-козырьки. Это визуально уменьшает высоту крыши. К тому же, эти козырьки лучше защищают стены дома и отмостку от сильного намокания во время дождя.

Использовать все эти приемы одновременно совсем не обязательно. Достаточно всего 3-4, чтобы сделать дом с ломаной кровлей красивым, а мансарду — еще более комфортной для жизни.

Сооружение даже стандартной двускатной ломаной крыши — не самая простая задача. Но она выполнима даже для новичков, если не отступать от проекта и инструкций производителя. При работе в одиночку ломаная крыша даже проще в монтаже, чем стандартные односкатные и двускатные кровли. У нее относительно короткие стропильные ноги, в то время как длинные стропила обычных скатных крыш укладывают силами нескольких человек.

Устройство ломаной крыши начинается с расчетов и проекта.

Правила расчета

Стропильная система крыши рассчитывается в соответствии со строительными нормативами, главные из которых это СП 17.13330.2017 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия». Выполнение требований этих нормативов при расчетах обязательно, поскольку их нарушение может привести к обрушению кровли зимой.

При расчетах учитывают:

  1. Статичную нагрузку, которая действует на стропильную систему постоянно. Это вес кровельного покрытия, гидроизоляции, утеплителя, пароизоляции, обрешетки, контробрешетки, мансардных окон и других элементов, которые будут установлены на кровле.
  2. Переменную нагрузку, которая действует на кровлю временно. Хотя по правилам нужно рассчитывать все виды временных нагрузок, на практике для частных домов обычно считают только снеговую и ветровую.

В зависимости от полученного значения суммарной нагрузки, длины и ширины скатов выбирают угол наклона кровли, шаг стропил, схему их крепления, минимальное сечение всех элементов стропильной системы — от мауэрлата до конька. Важно понимать, что у этой задачи нет единственно правильного решения. Например, если стропила по расчетам получились слишком толстые, их сечение можно уменьшить, если поставить чаще. А чересчур большую снеговую нагрузку легко снизить, увеличив уклон скатов. Примерная схема расчета ломаной крыши приведена на рисунке ниже:

Если вы строите дачу, баню и другие не самые ответственные строения, то можете попробовать сделать все расчеты сами. Если же вы строите дом для постоянного проживания, то закажите проект ломаной крыши со всеми расчетами у специалистов. Не рискуйте — необходимость переделки крыши будет стоить куда дороже, чем заказ проекта у архитектора. Не говоря уже о вашей безопасности.

Кроме того, не обязательно оплачивать дорогой индивидуальный проект. Достаточно типового. Например, если вы строите каркасный дом с ломаной крышей своими руками, то, скорее всего, уже приобрели готовый проект со всей документацией. За небольшую дополнительную плату типовой проект могут доработать под ваши требования и климатические условия.

Устройство стропильной системы

Стропильная система — это каркас крыши, поэтому при ее монтаже важно соблюдать все строительные нормы. Конечно, нарушать нормы при устройстве кровельного пирога тоже нельзя, но цена ошибки разная. Если вы забудете заклеить стыки пароизоляции, то со временем вам придется разбирать отделку и менять утеплитель. Это дорого, но несравнимо дешевле, чем даже точечная переделка стропильной системы, не говоря уже о ее серьезной реконструкции. Поэтому будьте внимательны как при монтаже, так и при выборе материалов.

Требования к материалам

Стропильную систему большинства домов делают из дерева хвойных пород, как правило, сосны. Она достаточно прочная, чтобы выдерживать большие нагрузки, долговечная и при этом недорогая. Иногда вместо дерева хвойных пород могут использовать лиственницу или даже дуб, но это исключительные случаи из-за высокой цены пиломатериалов этих пород.

Независимо от вида древесины, пиломатериалы для стропильной системы должны соответствовать требованиям:

  1. Дерево должно быть хорошо высушено. Максимальная влажность — 12%, но лучше, если она будет 8% и ниже. Особенно это важно для несущих элементов: мауэрлата, стоек, стропил. Недосушенные доски и брус под нагрузкой могут деформироваться: доски, как правило, выгибаются, из-за чего их несущая способность снижается, а вот брус может просто провернуть вокруг своей оси. Этот дефект называется винтовым короблением и его невозможно компенсировать подпорками, дополнительными креплениями или хомутами.
  2. На пиломатериалах не должно быть пороков. Это несросшиеся сучки, трещины, червоточины, следы гниения и поражения болезнями, обзол. Пиломатериалы с такими дефектами недопустимы не только из-за меньшей несущей способности по сравнению с качественными досками или брусом, но и из-за потенциального отложенного вреда для всей стропильной системы. Так, в обзоле могут быть яйца или личинки жуков-древоточцев, споры грибов, древесные инфекции, которые в условиях кровельного пирога смогут быстро распространиться на весь каркас.
  3. По возможности следует использовать цельные доски и брус. Конечно, если нужны пиломатериалы длиной более 6-9 м, то их почти неизбежно придется сращивать. Но любое сращивание, даже если оно выполнено по всем правилам, — это ослабленный участок конструкции. Поэтому его нужно избегать везде, где это в принципе возможно.
  4. Пиломатериалы должны быть обработаны антисептиками и огнезащитными составами. Идеально, если обработка выполнена погружным способом с пропиткой древесины в специальных ваннах. Но такое дерево стоит дорого, поэтому для частных домов пиломатериалы обычно обрабатывают поверхностно, покрывая их защитными составами с помощью кисти или валика.

Если стропильная система будет изготовлена из металла, то для нее необходимо брать металлический профиль, швеллеры и другой металлопрокат без видимых дефектов: каверн, нарушения геометрии, проржавевших участков. После монтажа сварные швы обязательно очищаются от шлака и шлифуются, если это необходимо. Затем металл грунтуют в два слоя и красят.

Порядок монтажа стропильной системы

У ломаной крыши достаточно сложная стропильная система, порядок монтажа которой во многом отличается от стандартного.

В первую очередь, как и при устройстве других типов кровли, на стены укладывают мауэрлат, закрепляя его на анкера, закладные или просто обвязывая проволокой. Если брус мауэрлата недостаточно длинный, его сращивают примерно посередине стены с помощью врезки на половину толщины. Длина врезки должна быть минимум в 2-2,5 раза больше толщины бруса. К слову, о брусе — его сечение обычно равно 150×150 мм, 150×200 мм или 200×200 мм. Брус большего сечения практически не применяют, поскольку из-за внушительного веса его сложно поднять на крышу, не говоря уже о нагрузке на стену.

А вот дальше порядок монтажа ломаной крыши уникален:

  1. В два ряда устанавливают вертикальные стойки из бруса 150×150 мм или большего сечения, на которые будет опираться крыша в месте излома. Стойки тщательно выравнивают и временно закрепляют распорками.
  2. Поверх стоек одного ряда укладывают прогоны, тоже из бруса 150×150 мм.
  3. Сверху на прогоны укладывают затяжки из досок 50×150 мм или 50×200 мм, попарно соединяя противолежащие стойки.
  4. Устанавливают нижние стропила из досок 50×200 мм, снизу закрепляя их к мауэрлату проволокой или с помощью подвижного ползункового крепления. Сверху стропила крепятся к прогону с вырезом.
  5. Ставят верхние стропила, тоже из досок 50×200 мм, скрепляя их в верхней точке друг с другом, а в нижней — с затяжкой. Оба крепления делают внахлест.
  6. Устанавливают вертикальные бабки между верхним концом верхних стропил и затяжкой.
  7. Крепят схватки и подкосы, если они необходимы по проекту.

У ломаной крыши почти никогда не делают коньковый прогон, поскольку если дом небольшой, то при такой конструкции стропильной системы он просто не нужен. Более того, его вес — это существенная дополнительная нагрузка для крыши.

Но иногда коньковый брус, все-таки, используют. Он нужен для дополнительной устойчивости крыш больших коттеджей и многоэтажных зданий. Для таких домов ветровая нагрузка уже имеет существенное значение. Кроме того, чем сложнее форма крыши, тем неравномернее на ней лежит снеговой покров и тем важнее каждый элемент распределения нагрузки по стропильной системе.

Устройство кровельного пирога

У кровельного пирога ломаной крыши тоже есть свои особенности, хотя их немного, если сравнивать со стропильной системой.

Пароизоляция

Пароизоляционную пленку крепят к стропилам с помощью строительного степлера. Нахлест между соседними полотнами пленки должен быть около 15 см, такой же нахлест нужно делать на все конструкции: стены, вентиляционные шахты, лестничную клетку. В местах стыков и примыканий пароизоляционную пленку проклеивают с помощью специальных герметизирующих лент или армированного скотча. Если этого не сделать, то в кровельный пирог будет проникать водяной пар из помещения.

При использовании фольгированной пароизоляции ее крепят отражающей стороной внутрь помещения. При этом между пароизоляцией и внутренней отделкой нужно предусмотреть зазор в 1,5-2 см, иначе она просто не будет работать — отражать инфракрасные лучи внутрь помещения.

Кроме скатов, пароизоляцию нужно уложить на пол между стропилами и стойками.

Утепление

Поверх пароизоляции изнутри перпендикулярно стропилам набивают внутреннюю обрешетку. После этого между стропилами сверху на пароизоляционную пленку укладывают утеплитель. Кровлю утепляют жесткими плитами минеральной ваты, экструдированного пенополистирола (XPS) или пенополиуретана (PIR).

Чтобы избежать появления мостиков холода, плиты теплоизоляционного материала монтируют вплотную к стропилам или враспор. Кроме того, утеплитель во втором слое размещают со сдвигом относительно стыков плит первого слоя. Таким же образом утепляют пол возле угла кровли.

Гидроизоляция

Для гидроизоляции кровли лучше использовать диффузионные или супердиффузионные мембраны. Они надежно защитят утеплитель от намокания из-за протечки, но при этом не помешают водяному пару покидать кровельный пирог.

Гидроизоляцию временно крепят строительным степлером к стропилам с нахлестами:

  • 15 см в месте горизонтального стыка;
  • 10 см в месте вертикального стыка;
  • 15 см в местах примыкания к конструкциям.

Как и пароизоляцию, гидроизоляционную мембрану в местах нахлестов проклеивают герметизирующей лентой или армированным скотчем. После этого ее окончательно закрепляют с помощью контробрешетки.

Укладка кровельного покрытия

Для монтажа кровельного покрытия поверх гидроизоляции и контрреек набивают сплошную или разряженную обрешетку. Зависит от выбранного материала. Так, ломаная крыша из финской черепицы сначала закрывается сплошным основанием из OSB-плиты или влагостойкой фанеры, а для монтажа несущих и части стеновых марок профнастила часто нужна обрешетка с довольно большим шагом.

Подход к монтажу у разных видов кровельных материалов отличается. Но есть несколько общих особенностей, характерных именно для ломаной крыши:

  1. Кровельное покрытие, которое настилается на верхнюю часть ломаной крыши, должно немного выступать на изломе. Получившийся карниз будет защищать излом от ветра и влаги.
  2. Для закрытия конька нужно использовать самую широкую коньковую планку из доступных. Из-за небольшого уклона скатов под узкую планку может попадать снег и влага, которые будет задувать под конек сильный ветер.
  3. Водосток обязательно нужно крепить к обрешетке на крюки с длинным основанием, а не прикручивать к лобовой доске — снег и дождь не будут задерживаться на крутых скатах, поэтому нагрузка на желоба будет повышенная.

Из-за крутых скатов в нижней части крыши обслуживание и ремонт ломаной крыши затрудняется. Также повышаются требования к качеству укладки тяжелых штучных материалов: керамической и цементно-песчаной черепицы. Поэтому для ломаной крыши лучше выбирать относительно долговечные, но легкие материалы: металлочерепицу, профнастил, битумную черепицу.

Ломаная крыша — один из лучших вариантов кровли для жилой мансарды. Под ней много пространства с нормальной высотой потолков, в которое проще и дешевле пустить солнечный свет. Недостаток в виде не лучшего внешнего вида решается с помощью устройства слуховых окон, балконов, выгибания нижнего ската.

Чаще всего ломаная крыша двускатная. Но она может быть и четырехскатной, и даже односкатной.

В монтаже ломаной крыши самое сложное — это расчет нагрузок и стропильной системы. Кроме того, порядок установки элементов стропильной системы отличается от способа монтажа обычных скатных крыш, но этот процесс нельзя назвать сильно сложным. Все вполне можно сделать самостоятельно, тем более с учетом сравнительно небольшой длины стропил.


Будьте в курсе!

Подпишитесь на новостную рассылку

стропильная система, чертежи, как сделать своими руками, фото

Содержание

  • Устройство полувальмовой крыши
  • Преимущества и недостатки полувальмовой кровли
    • В чем преимущества полувальмовой крыши
    • Недостатки крыши с полувальмами
  • Схема стропильной системы полувальмовой крыши
  • Разновидности полувальмовой четырехскатной крыши
    • Голландская полувальмовая крыша
    • Датская полувальмовая крыша
  • Как рассчитать площадь полувальмой конструкции крыши
  • Как сделать полувальмовую крышу своими руками
    • Начало установки стропильной системы
    • Сборка полувальмовых скатов
  • Советы и рекомендации
  • Заключение

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

  • Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
  • Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

  • Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
  • Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
  • Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

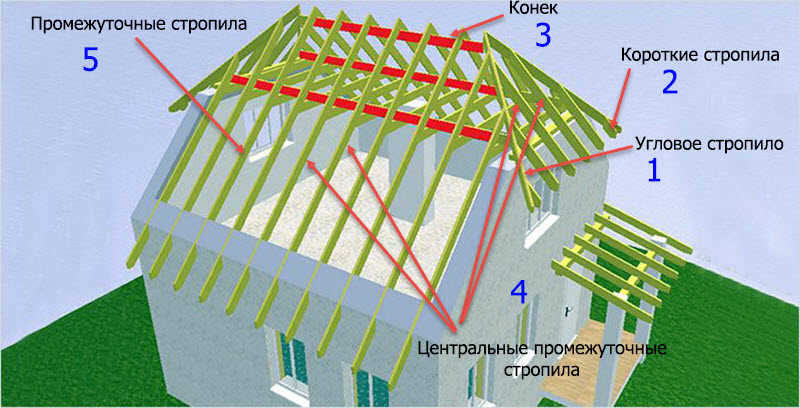

  • Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
  • Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
  • Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
  • Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

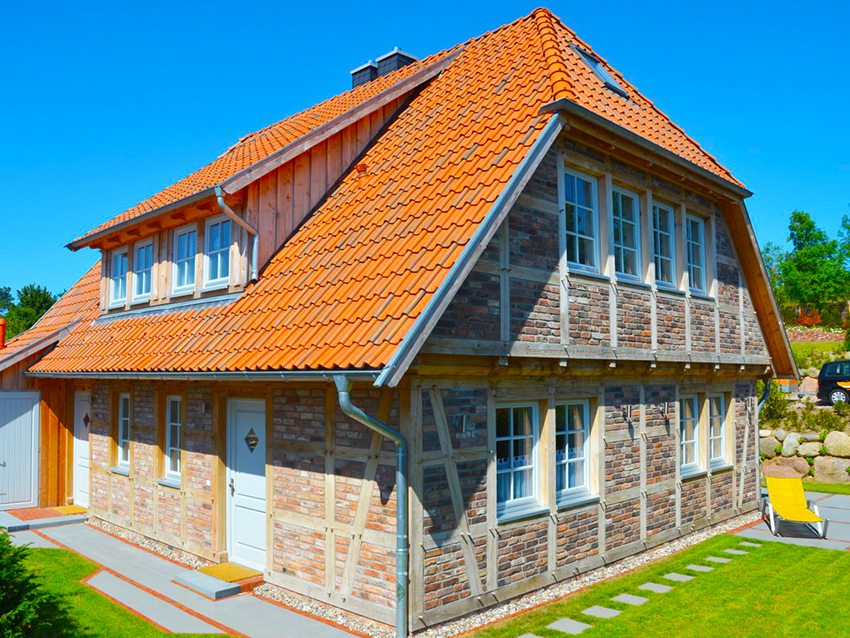

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

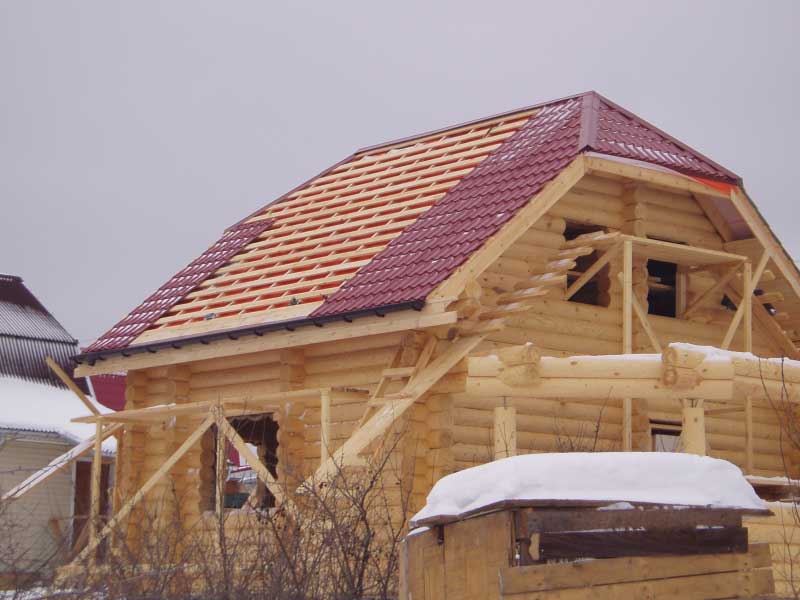

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Шатровая крыша | СТРОЙКА

Поиск

Теги:

Шатровая крыша спускается к краям дома со всех сторон.

Что такое вальмовая крыша?

Вальмовая (или четырехскатная) крыша – это крыша, соединяющаяся со всеми стенами, с которыми она соединяется горизонтальным стыком. В прямоугольном здании вполне вероятно, что каждая из четырех сторон вальмовой крыши будет иметь одинаковый уклон, что делает крышу симметричной конструкцией.

Вальмовая крыша также обычно имеет карнизы (т. е. крыша выходит за пределы стен), а поскольку фасция находится на высоте одного уровня, водосточные желоба проходят сплошной частью вокруг всей конструкции. Шатровая крыша квадратного здания будет напоминать пирамиду, в то время как в прямоугольном здании различные части сходятся в коньке наверху крыши.



Почему популярны вальмовые крыши?

Шатровые крыши очень популярны в Австралии. Распространенной альтернативой вальмовой крыше является остроконечная крыша, которая, как правило, дешевле и проще в строительстве. Шатровая крыша, однако, имеет три элемента, которые делают этот стиль любимым в Австралии:

  • Карнизы — Глубокие карнизы шатровой крыши помогают защитить окна (и, следовательно, интерьеры) от яркого австралийского солнечного света. Это улучшает пассивное охлаждение и снижает счета за электроэнергию и энергопотребление.
  • Прочность — типичный уклон вальмовой крыши также лучше противостоит сильному ветру, чем другие типы крыш, что делает ее идеальной для многих регионов Австралии, подверженных сильным ветрам и циклонам. По этой причине вальмовые крыши могут быть более долговечными, чем другие типы крыш.
  • Стиль — Шатровые крыши имеют прочный и тяжелый внешний вид, что нравится многим австралийским строителям и покупателям домов.



Какие типы вальмовых крыш существуют?

Существует множество различных вариаций базовой конструкции «шатровой крыши», созданных в основном для разных стилей дома. Ниже приведены некоторые из наиболее распространенных:

  • Вальмовая и ендовая — Вальмовая ендовная крыша встречается на зданиях, которые имеют (например) L-образную форму, а не идеально прямоугольную или квадратную. Вальмы и впадины на вальмовой и ендовой крыше описывают точки, в которых встречаются разные части крыши.
  • Сломанная вальмовая и ендовая крыша — Сломанная вальмовая и ендовильная крыша такая же, как вальмовая и ендовая крыша, за исключением того, что крыша неровная — некоторые гребни и вершины выше других.
  • Belcote — Шатровая крыша belcote имеет пристроенную веранду, которая проходит по всему ее периметру.



Из чего можно делать вальмовые крыши?

Шатровые крыши, как правило, изготавливаются из металла (обычно из стали в Австралии), терракоты или бетонной черепицы. Можно использовать и другие материалы, но эти самые популярные.



Преимущества

  • Теневые карнизы помогают сохранить прохладу в доме
  • Прочный и долговечный
  • Популярный стиль помогает перепродаже

Недостатки

  • Форма вгрызается в пространство чердака/чердака
  • Может выглядеть коренастым
  • Возможность утечек при скоплении воды и листьев в ложбинах

Шатровая и развальцовочная крыша

Этот раздел взят из книги «Руководство строителя Хикса» И. П. Хикса. Также доступно на Amazon: Hicks’ Builders’ Guide.

Рис. 79. — План вальмовой и ендовой кровли.

На рис. 79 изображен план вальмовой и ендовой кровли. Эту форму крыши часто называют ломаной вальмовой и ендовной, потому что основные вальмы пересекаются общими стропилами фронтонов с одной стороны и ендовыми стропилами с другой. Это ломает линию бедра, отсюда и происхождение термина «сломанная спина». На рис. 79 пусть A B, B C, D E и E F представляют собой линию и ход четырех основных бедер. Видно, что СВ — единственная линия вальмы, которая не прерывается обычным стропилом или домкратом с фронтона. Основная линия вальмы A B прерывается в точке H общим стропилом на переднем фронтоне, которое присоединяется к ней, как показано пунктирной линией GH. сторона переднего фронтона должна быть разрезана на две части, что сделает больше домкратов и больше работы, ослабив при этом общую конструкцию крыши. При обрамлении вальма должна упираться в конек переднего фронтона в точке H. Линия вальмы D E прерывается в точке I домкратом на левом фронтоне, показанном пунктирной линией I J. В каркасе вальма должна упираться в конек левого фронтона в точке I. Линия вальмы F E прерывается в точке K пересечением ендовного стропила L K. Для научной работы по обрамлению ендовного стропила a b на передней стороне правого фронтона должно доходить до конька заднего фронтона, так как это ближайшее место опоры, а вальмовое стропило E F должно останавливаться в точке c против ендовы a b. Линия B C — это прогон единственного вальмового стропила, который образует непрерывную линию.

От квадрата B вниз по подъему вальмы до M и соедините M с C по длине вальмового стропила. Скос, установленный на M, даст скос вниз, а на C нижний скос. Метод получения длин вальмовых стропил, называемых ломаными, будет наглядно проиллюстрирован на других диаграммах.

Прежде чем двигаться дальше, следует напомнить читателю о том, что на полускатных крышах прогон вальмы или ендовы представляет собой длину соответствующего общего стропила, поэтому пунктирная линия DI показывает длину общего стропила. стропила на левом фронтоне для полускатной крыши. Если бы крыша была с другим уклоном — скажем, в одну треть, — то длину общего стропила для этого фронтона можно было бы показать, отметив прогон и подъем, как показано на d e J.

Рис. 80.-Вид спереди на план крыши, показанный на рис. 79.

Аналогичным образом поступите с фронтонами, а также с основным общим стропилом. К счастью, всегда есть простой способ выполнения работы, и сейчас мы перейдем к методу, который упрощает весь каркас крыши. Ссылаясь на рис. 80, сначала нарисуйте горизонтальную линию AB, обозначающую переднюю панель, и отметьте на этой линии расположение или начальные точки всех боковых сторон и фронтонов, показанных на передней части плана как C D E. Теперь CE представляет точки начала двух основных вальм, а также пролет здания, имеющего самое длинное общее стропило, где F является центром пролета. От F отложите длину простого стропила перпендикулярно, как показано пунктирной линией F G. Соедините G с C и E для длины и положения основных вальм. Отложите длину обычного стропила по правому фронтону В Н и проведите линию конька Н I; тогда I E — длина и положение правого стропила фронтона ендовы. Отложите длину рядового стропила на левом фронтоне A J и проведите линию конька J K; тогда K C — длина и положение левофронтонной долины. Соединить К Д для передне-фронтонной ендовы. Разместите и начертите стропила, как показано на рисунке, что даст длину и срез каждого домкрата на переднем плане, включая те, которые проходят от сломанного бедра K G до ендовы K D. Линия K G также является длиной сломанного бедра, который останавливается против конька левого фронтона. Скос, установленный в любом из углов, где домкраты соединяются с бедром или впадиной, даст скос на спине. Отвес такой же, как у обычных стропил. C L показывает длину обычного стропила на переднем фронтоне.

На рис. 81 показан правый вид в плане крыши, AB представляет собой длину линии плиты, C D E F — начальные точки вальм и впадин на правой стороне плана, а C и F — начальные точки основные бедра. От C и F отложите прогон основного простого стропила как C N и F O. От N и O отложите длину основного простого стропила, как показано пунктирными линиями N G и O P. Соедините G и P, которые является коньком основной крыши. Соедините G C и F P для основных бедер. Отложите длину рядового стропила на заднем фронтоне B H и проведите линию конька H I. Отложите длину рядового стропила на переднем фронтоне A J и проведите линию конька J K. От центра правого фронтона установите от длины обычного стропила, как показано пунктирной линией L M. Проведите ендову от D через точку M, продолжая ее до линии конька или заднего фронтона, который является ближайшим местом опоры. Тогда D R — длина ендовного стропила по лицевой стороне правого фронтона. Соедините M E для ендовы на задней стороне правого фронтона. C G — это основное бедро, которое имеет полную длину.

Рис. 81. — Вид справа в плане крыши Показан на рис. 79.

C K – ендовная ендовная ендова, а домкраты врезаны от линии конька J K до ендовы CK, а также от плиты C D до основной вальма C G и от конька GP в ендову DM.
