крыша трехскатная своими руками чертежи и фото

Содержание статьи

Трехскатная крыша своими руками: Инструкция по постройке

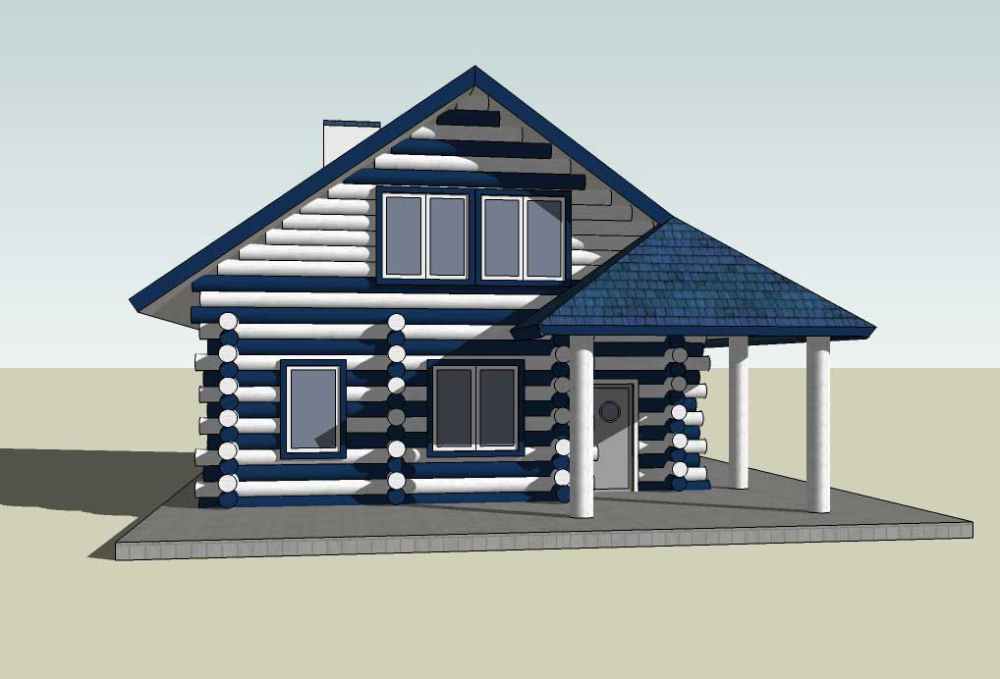

Трехскатная крыша – оригинальное архитектурное решение, подходящее как для устройства всей кровельной конструкции, так и для отдельных элементов сложной кровли. Она представляет собой гибрид обычной двускатной и вальмовой крыши и состоит из трех скатов: два из них – в виде трапеций, соединяющихся в области конька, и третий – равносторонний треугольник, иначе именуемый вальмовым скатом.

Устройство трехскатной крыши ненамного сложнее двускатной, отличие его заключается в установке двух накосных стропил, образующих вальмовый скат, а также конструкций, поддерживющих эти стропила. Накосные стропила обычно существенно длиннее боковых, поэтому для их выполнения необходимо выбирать доску большей толщины и длины, либо сращивать имеющийся стандартный пиломатериал.

Элементы трехскатной крыши и их назначение

Каркас трехскатной крыши образуется следующими элементами:

Мауэрлат – брус, уложенный по периметру внешних стен и перераспределяющий нагрузку крыши на стены;
Лежень – промежуточный брус, уложенный на внутренние несущие стены;
Балки перекрытия – доски, уложенные на мауэрлат и служащие каркасом перекрытия между этажом и чердаком или мансардой;
Стойки –вертикальные опорные брусья, удерживающие каркас крыши;
Коньковый брус – уложенный на вертикальные стойки брус, служащий опорой для стропильной системы;
Стропила – доски, уложенные с определенным шагом и опирающиеся на коньковый брус и стойки вверху и на мауэрлат в нижней части. Стропила трехскатной крыши разделяются на боковые и накосные;
Шпренгель – вертикальная опора, поддерживающая накосные стропила;
Подкосы – доски, устанавливаемые под углом около 45 градусов к горизонту и служащие распорками между стропилами и балками перекрытий или лежнем.

Соединение элементов осуществляют с помощью металлических уголков и накладов, закрепленных с помощью гвоздей, саморезов или резьбовых шпилек с гайками.

Материалы для трехскатной крыши

Традиционно для выполнения стропильной системы и обрешетки используют хвойный пиломатериал, высушенный под навесом с остаточной влажностью не более 15-20%. При выборе пиломатериала нужно проверить ее на отсутствие гнили и следов плесени, потемнения древесины. Пиломатериал для устройства стропильной системы покрывают антисептиком, а для повышения противопожарных свойств и антипиреновым составом.

Мауэрлат, лежни и стойки, как правило, выполняют из бруса сечением 100х100 или 150х150 мм. Балки перекрытий и стропила – из доски толщиной от 50 мм и шириной от 200 мм, при этом укладывают их узкой стороной вниз, чтобы уменьшить провисание элементов. Накосные стропила несут значительную нагрузку, их рекомендуется выполнять из бруса прямоугольного сечения 100х150 мм. Можно также выполнить накосные стропила из двух срощенных досок: между ними укладывают обрезки доски и стягивют их в этом месте на шпильки.

Важным элементом кровли является обрешетка – доски толщиной от 20 мм, уложенные на стропила с определенным шагом параллельно коньковому брусу. Для магкой кровли обрешетку выполняют сплошной – из фанеры. Кроме пиломатериала, для выполнения крыши используют кровельное покрытие, гидро — и ветрозащитные пленки, утеплитель и пароизоляцию.

Технология выполнения трехскатной крыши

Первый шаг в устройстве трехскатной крыши своими руками – укладка мауэрлата. Выбранный брус размечают по длине стен и стыкуют в ее углах строго под углом в 90 градусов, сдвигая его к внутренней стороне стен. К кирпичным стенам мауэрлат крепят с помощью анкеров, предварительно уложив н стену рулонный гидроизолирующий материал в два слоя. Брус мауэрлата необходимо тщательно обработать антисептиком. На внутренние стены укладывают лежни, так же проложив между стеной и древесиной гидроизоляционное покрытие.

При большой длине накосных стропил их дополнительно укрепляют стойками, установленными под ними и закрепленной на балках перекрытий – шпренгелями.

Трехскатная крыша дома

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Как сделать расчет элементов

Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

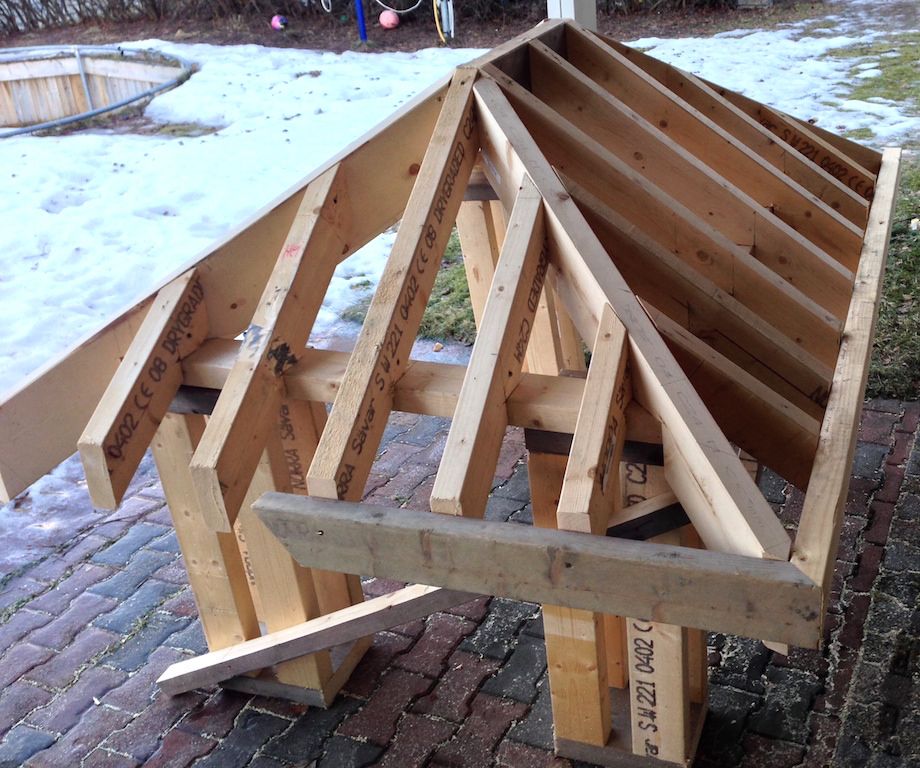

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;

Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Заключение

Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.

Трехскатная крыша дома своими руками: Пошагово, для частного дома и для пристройки +Фото инструкция — Пошагово

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
Лежень – это переходный брус. Он уложен на несущие стены строения;

Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
Стойки – это вертикальный несущий брус, который держит остов крыши;
Коньковыйбрус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
Шпренгель – вертикальная опора, подпирающая накосные стропила;
Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

Кровельное покрытие;
Гидрозащита и ветрозащита;
Утеплитель;
Пароизоляция;

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

устройство такого типа вальмовой кровли, варианты применения, в том числе для пристройки к дому, а также виды стропильных систем

При выборе крыши для пристройки владельцы часто останавливаются на трехскатных конструкциях, украшающих строение и придающих ему завершенный вид.
Такую кровлю иногда используют при реализации сложных необычных проектов. Трехскатная конструкция выглядит оригинальной и законченной по оформлению.

Особенности их проектирования уточняются заранее, ошибки при расчете и монтаже не допускаются.

Что такое вальмовая кровля с 3 скатами?

Данную конструкцию некоторые специалисты считают усовершенствованным видом двускатной крыши, другие – подвидом вальмовой. Суть от этого особо не меняется – такие кровли всегда имеют три наклонных ската – два треугольных или трапециевидных и одну вальму.

Фронтон в большинстве случаев является примыкающим или рассчитывается с учетом общей асимметричности каркаса.

Погреб под домом подвал

Как уже выше было оговорено, такой вид хранилища для корнеплодов и овощей имеет ряд значительных недостатков. Но устройство подвалов под полом в частных домах все равно имеет большую популярность. Так что не отметить это как вариант устройства хранилища для урожая было бы не правильно.

Такое хранилище не требует значительных земельных и плотницких работ – не нужно возводить стены, делать дренаж и копать котлован, но это только в том случае если высота подполья не менее 1,5 м.

Если у вас подполье нужной глубины, то просто нужно оборудовать под домом место для хранения корнеплодов и овощей так, чтобы предотвратить возможность доступа к ним грызунов и обеспечить дополнительную вентиляцию подполья, чтобы не открывать в зимнее время отдушины под домом.

Давайте коротко рассмотрим вариант устройства подполья под домом, в котором изначально не планировалось хранение корнеплодов и консервации в подполье дома.

Для этого необходимо определиться, в каком месте удобнее расположить вход в подполье – это можно сделать в кухне или прихожей. В полу (А) нужно проделать вход (Б) под пол дома. И нанести на полу разметку будущего входа в подполье.

Разметка пола для входа в подполье

Чтобы выпилить в деревянном полу место под проход в подполье нужно, просверлить отверстие (В) диаметром не менее 10мм, это нужно для того, чтобы пилка лобзика (Г) свободно заходила в отверстие и только после этого можно сделать пропил на необходимую ширину. Обычно вход (лаз) в подполье устраивают следующих размеров: ширина — 60 см, длина 50 см. Но это не обязательные размеры и каждый хозяин делает вход (лаз) в подполье по своему выбору.

Крышка в полу для входа в подполье

Выпилив доски, по бокам половых лаг (Б) набиваем упорные бруски (А) и изготавливаем крышку входа в подполье. Размеры крышки люка должны быть на 2 мм меньше размеров проема входа в подполье. Прежде чем приступить к обустройству места в подполье под овощехранилище, необходимо сделать пол (настил). Пол можно сделать деревянным (В) – из досок толщиной 30-40 мм или забетонировать (Г).

Усстройство подполья под домом

Когда пол готов приступаете к отделке стен. Для этого нужно сделать обрешетку из брусков (А) сечением 30х20 мм. Под бруски можно подложить пленку, которая будет служить гидроизоляцией.

Примечание:

В
принципе устройство гидроизоляции не требуется, потому что подполье хорошо вентилируется и влажность воздуха остается в норме, в среднем 80%, как и в подполье, где нет места под хранение овощей и корнеплодов.
Сделав обрешетку, можно оббить стены водостойкой фанерой (Б) или досками (вагонкой) и побелить или покрыть двумя слоями антисептика. Для удобства спуска в подполье нужно сделать лестницу (В), можно обойтись прямой съемной лестницей или стационарной. Как показано на рисунке. Лестница имеет угол наклона примерно 45° и у нее широкие ступеньки (ширина ступенек 15-20 см). Далее приступаете к устройству отсеков и полок (Г).

Полки можно располагать около стены, сделав их стационарными. Размеры полок и их количество зависят от того, сколько вы планируете разместить на них банок с консервацией и т.д. Отсеки под хранение корнеплодов и овощей должны быть разделены друг от друга перегородкой (Д).

К примеру: 1 – отсек для хранения картофеля; 2 – отсек для хранения капусты; 3 – отсек для хранения семенного картофеля.

Сделать отсеки можно как из досок сплошным щитом (Е), так и из металлической сетки (Ж) желательно оцинкованной. Если нет оцинкованной сетки, то железную сетку необходимо окрасить масляной краской или суриком. Высота отсеков должна быть не более 50 см, это необходимо для того, чтобы было удобно класть и вынимать корнеплоды, а так же такой слой оптимален для хранения картофеля, его удобнее перебирать, в случае если картофель будет загнивать. Ширина принципиального значения не имеет, и вы можете делать ширину отсеков на свое усмотрение.

Примечание:

О
тсек – место для хранения картофеля или еще в народе это место называют засек (в основном в серных районах РФ).
Внимание! Выбирая место под полом для устройства хранилища под овощи и корнеплоды, обратите внимание, что обязательным условием является наличие сквозной отдушины из подполья на улицу. Это необходимо для обеспечения не только вентиляции и просушки подполья, но и для поддержания как температурного режима в подполье, так и для поддержания оптимальной влажности

Варианты использования

Такое исполнение не считается универсальным и чаще всего встречается в сложных проектах, совмещающих несколько видов несущих кровельных каркасов. Но при желании кровли с тремя скатами могут эксплуатироваться в качестве самостоятельных, варианты ограничены лишь бюджетом и фантазией владельцев.

Пристройка к дому

Этот вариант наиболее распространен – трехскатные крыши придают открытым или закрытым пристройкам завершенный и оригинальный вид.
Такая кровля хорошо защищает от атмосферных воздействий.

При правильном подходе такая кровля пристройки изначально предусматривается проектом (как минимум – на этапе заложения конструкций для привязки каркаса).

При отсутствии такой возможности скаты удерживаются угловыми закладными или другими, не менее надежными крепежами.

Основное строение

Возможность увеличения числа ровных стен положительно оценивается при возведении домов с мансардами и верхними жилыми этажами, при правильном учете ветровых нагрузок и выборе подходящего ракурса такие крыши всегда уместны.

Способы увеличения устойчивости продумываются заранее, как правило единственный фронтон в таких домах закладывается из прочных материалов (кирпич или блоки), стропильная конструкция по возможности опирается на несущие конструкции дома.

Хорошую устойчивость можно достичь путем установки вертикальной опоры от углового конца конька с опорой на перегородки или перекрытие.

Как сделать расчет элементов

Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад.

Плюсы и минусы конструкции

К преимуществам такого исполнения относят:

Недостатки проявляются в асимметричности и усложнении конструкции.

Ошибки при поборе ориентации и наклона скатов и их креплении усиливают изначально неравномерную нагрузку на несущие конструкции дома.

В отличие от классической вальмовой, у трехскатной крыши не компенсируется давление со стороны вальмового ската с другой стороны без ряда дополнительных мер. Поэтому для данной кровли требуется установка дополнительных подкосов или распорок или усиление каркаса другими способами.

Проектирование (а в большинстве случаев и возведение) трехскатной крыши доверяют специалистам, что отрицательно сказывается на смете.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:
крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатнойИсточник postila.

Устройство

К стандартным узлам относят:

Мауэрлат – толстый опорный брус, укладываемый на несущие стены закрытых построек или опирающийся на боковые стойки открытых. В самостоятельных конструкциях он укладывается по всему периметру дома, в пристройках – привязывается к закладным или каркасу основного здания.
Стропильный каркас, соединяющий 2 симметричных друг другу ската с рядовыми ногами, подкосами и распорками, вальмовую систему с диагональными ногами, шпренгелями и нарожниками, и коньковый брус при его наличии.
Скаты таких конструкций в свою очередь выходят за края стен на 40-50 см для формирования карнизного свеса или удлиняются кобылками с той же целью.
Обрешетку и контробрешетку, удерживающие все изолирующие прослойки кровельного пирога и само покрытие крыши.
Вспомогательные элементы – снегодержатели, системы водосбора.

Основные сложности возникают при выборе наклона скатов или проектировании каркаса (ошибки приводят к отхождению или деформации конструкции под собственным весом, снегом или при сильных порывах ветра).

Стропильная трехскатная система имеет сравнительно большой уклон и изначально является сложной, а значит и более тяжелой. Об устройстве стропильной системы классической вальмовой кровли, читайте тут.

При этом требования к сечению и шагу основных несущих элементов – мауэрлата и стропильных ног не снижаются, более того, каркас обязательно укрепляется подпорками и шпренгелями, также увеличивающими его вес.

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.
Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.
Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.
Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется .
Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.
Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.
Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.

Типы стропильных систем

В зависимости от способа обустройства конькового узла выделяют трехскатные крыши шатрового типа – с тремя треугольными скатами, сходящимися в одной точке и вальмового – с коньковым прогоном.
Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

С висячими ногами, опирающиеся на несущие стены.
Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

В зависимости от материала каркаса выделяют системы:

С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.

Строим крышу

Алгоритм выполнения работ

Работы начинаются с подготовки материалов и оснований для крепления мауэрлата. После этого пошагово:

Выполняются действия по фиксации опорного бруса к несущим стенам (с обязательной гидроизоляционной прослойкой при разнородном типе материалов). Способ привязки зависит от материала стен, в большинстве случаев для этих целей используются закладные, фиксируемые болтами.
Устанавливаются вертикальные опоры (при наличии), в частности – балки, удерживающие коньковый прогон. Как минимум одну такую балку рекомендуют установить под концом конька, вторую – у стены фронтона или примыкающего дома.
Крепление выполняется с помощью растяжек, после тщательной проверки вертикали, после чего конструкция усиливается подкосами.
Выполняется монтаж диагональных и рядовых стропил, с опорой на мауэрлат и коньковый брус. Элементы выпиливаются внизу по проверенным шаблонам, с запасом на стыковку в 20-30 мм и обязательной обработкой краев спила антисептиками и просушкой.
Первой по возможности устанавливается самая длинная наружная стропила, затем – угловые и рядовые ноги.
Монтируются другие элементы каркаса – нарожники и укрепления. Каждый фиксируется под заранее выверенным углом как минимум двумя оцинкованными гвоздями или сажается на металлические уголки. На выполнение этого этапа уходит много времени, не в последнюю очередь – из-за мелкого размера элементов и их большого количества.
Каркас обшивается обрешеткой по заранее выбранной схеме, в свою очередь зависящей от вида кровельного покрытия.
Настилаются все слои пирога (утепленного или холодного), включая само покрытие.
Проводятся работы по обустройству свесов. Точный порядок зависит от способа вентилирования трехскатной крыши, в домах постоянного проживания отработку выводят через конек или аэраторы в верхней зоне.
В холодных пристройках крыша чаще делается открытой, свесы просто защищаются от ветра и осадков.

О том, как потстроить классическую вальмовую кровлю, читайте здесь.

Настил кровельного материала на трёхскатную кровлю

Перед монтажом кровельного покрытия устанавливают карнизные планки, примыкания и ендовы, затем крепят водосточные жёлоба. Следом настилают гидроизоляционную плёнку или мембрану. Кровельный настил трёхскатной кровли укладывается параллельно карнизу со свесом в 50 мм, который опускается в жёлоб. Листы укладывают справа налево внахлёст на первый лист.

Если укладку производят наоборот, слева направо, то первый лист подкладывают под второй. Кровельное покрытие надёжно скрепляется с обрешёткой кровельными саморезами 4,8х28 или 4,8х35 из расчёта 6-8 шт. на 1 квадратный метр. И в завершении монтажа устанавливают коньковые и торцевые планки.

Важно! Перемещаться по листам во время монтажа необходимо в мягкой обуви, наступая в прогиб волны в местах расположения обрешётки.

Делали ли вы трёхскатную крышу дома своими руками? Если да, то расскажите о своём опыте в комментариях.

Нюансы возведения

Если терраса и частный дом расположены под одной крышей, то особых проблем с герметичностью сооружения возникнуть не должно. Главная задача – провести правильные расчеты и монтаж мауэрлата до покрытия конструкции крыши кровельным материалом. Если же крыша террасы будет прилегать к зданию, то появляется много трудностей по герметизации стыка.

Именно поэтому вариант совмещения террасы и загородного дома под одну крышу так популярен, как среди домовладельцев, так и опытных строителей. В целом же построить крышу не сложно и справиться с этим можно за сутки, но важно помнить, что ключевым моментом в этом процессе является точный расчет.

Дополнительные составляющие

В нижней части стропила опираются на мауэрлат. Они разделяются на накосные и боковые. Вертикальная опора – это шпренгель, он поддерживает накосные стропила. Подкосы – это доски, которые должны располагаться под углом в 45° к горизонту. Подкосы представляют собой распорки между балками перекрытий или лижнем и стропилами. Составляющие следует соединить между собой металлическими уголками или накладками, они фиксируются гвоздями, резьбовыми шпильками с гайками или саморезами.

Что такое двускатная крыша?

Двускатная крыша представляет собой жилой тип кровли, который представляет собой две наклонные стороны с фронтонами на каждом конце. Двускатные крыши широко популярны благодаря своей простой, эффективной конструкции и хорошо подходят для широкого диапазона климатических условий. Двускатные крыши имеют несколько стилевых вариаций, в том числе крестообразная крыша , голландская двускатная крыша и двускатная крыша с обратным фронтоном.

Типы двускатных крыш

Что такое двускатная крыша? Под двускатной крышей понимается крыша, имеющая не менее двух линий двускатной крыши. Как правило, два ребра пересекаются друг с другом под углом 90 градусов (как показано на рисунке). Длина и высота каждой секции могут варьироваться, поэтому двускатные крыши могут быть разных стилей.

Что такое двускатная крыша? Двускатная крыша обычно покрывает пристройку к дому, например гараж, пристройку или крыльцо. Крыша с обратным фронтоном относится к секции в виде фронтона, которая простирается от основного фронтона на большей раме. Независимо от того, покрываете ли вы переднее крыльцо, боковой гараж или заднюю пристройку, обратные фронтоны идеально подходят для расширения дома, чтобы имитировать внешний вид оригинальной конструкции.

Что такое голландская двускатная крыша? Голландская двускатная крыша представляет собой интересное сочетание стилей крыши и относится к небольшой двускатной крыше на вальмовой крыше. Этот стиль кровли добавляет визуальный интерес к склону и сочетает в себе преимущества двускатной и вальмовой крыш. Отличный дренаж, вентиляция крыши и даже место для хранения на чердаке — все это преимущества голландской двускатной крыши.

Пример голландской двускатной крыши.

Какой кровельный материал лучше всего подходит для двускатной крыши?

Стиль и район двускатной крыши являются лучшими факторами для выбора лучшего кровельного материала. Голландские двускатные крыши лучше всего подходят для тропического или дождливого климата; наклон этой конструкции обеспечивает отличный отвод воды, что снижает риск стоячей воды, утечек и т. д. Лучшим материалом для голландской двускатной крыши является металл. С другой стороны, битумная черепица — не лучший выбор для голландской двускатной крыши, особенно в ветреной местности, подверженной торнадо.

Терракотовая черепица или натуральный сланец — это два очень прочных кровельных материала, которые очень хорошо подходят для конструкций с двускатной крышей. Эти вневременные материалы, если они установлены опытным подрядчиком, могут прослужить дому несколько поколений, а иногда и более 100 лет! В конечном счете, выбор материала для любой жилой крыши сводится к согласованию целей и бюджета домовладельца с его региональным климатом. Опытный подрядчик может дать обоснованную рекомендацию, основанную на этих факторах.

Как персонализировать двускатную крышу

При расширении или пристройке двускатной крыши домовладельцы имеют дополнительное преимущество, выбирая акцентный материал, который дополняет эстетику их дома. Медь, например, является идеальным материалом для выделения области кровли и придания индивидуальности вашей крыше. Преимущества медных акцентов безграничны — долговечная, очень прочная и естественно красивая, медь — отличный выбор для домовладельцев, стремящихся повысить ценность своего дома.

Двускатные крыши — идеальный вариант крыш для жилых домов, а архитектурные вариации делают их универсальным выбором для нового строительства. Как всегда, Guy Roofing поможет домовладельцам выбрать правильную крышу — от формы и уклона до лучшего кровельного материала — мы обеспечим вас!

Узнайте о различиях и сравнениях

Знать отличия двухскатной крыши от вальмовой интересно в архитектурном смысле. Но это также приводит к реальным преимуществам и недостаткам с точки зрения затрат на строительство дома, изоляции, энергии, реконструкции чердака, устойчивости к ветру и даже стоимости страховки домовладельца. Изучите разницу между двускатной и вальмовой крышами, прежде чем строить или проводить капитальный ремонт дома.

Двускатная крыша и вальмовая крыша: основные отличия

Основное различие между двускатной крышей и вальмовой крышей заключается в том, что двускатная крыша имеет вертикальные стороны, а вальмовая крыша не имеет вертикальных сторон.

Двускатная крыша

Двускатная крыша имеет фронтоны: треугольной формы, вертикальные участки в пределах двух пересекающихся скатов крыши. При двускатной крыше две или более стен поднимаются вверх, образуя часть линии крыши.

Базовая двускатная крыша имеет две наклонные стороны крыши, которые встречаются в центре, образуя пик. Остаются два открытых пространства треугольной формы. Эти пространства заполняются вертикальными продолжениями стен.

Шатровая крыша

На вальмовой крыше скошенные стороны образуют всю крышу. Вертикальные пристройки к стене отсутствуют.

Базовая вальмовая крыша, называемая пирамидальной или павильонной, имеет четыре наклонных стороны, которые встречаются в центре, образуя форму пирамиды.

Чаще все четыре стороны наклонены вверх и встречаются на горизонтальной линии хребта, а не в одной точке.

	Двускатная крыша	Шатровая крыша
Описание	Две или более вертикали, возвышающиеся над стенами	Без вертикалей: все скатные крыши
Долговечность	Склонен к повреждению ветром, хотя фронтоны могут быть дополнительно закреплены	Лучше в районах с сильным ветром
Стоимость	Меньшая, чем вальмовая крыша: меньше гонтов, простая стропильная конструкция	На 35-40% дороже, чем двускатная крыша

Внешний вид

Двускатная крыша

При взгляде на двускатную крышу со стороны скатов крыши фронтоны менее видны или могут быть вообще не видны.

Тем не менее, если повернуть на 90 градусов в любом направлении, можно увидеть фронтоны, возвышающиеся над верхушками наружных стен.

Шатровая крыша

Вальмовая крыша, если смотреть с любой стороны, показывает только скаты, поэтому имеет низкий, ровный вид.

Лучший по внешнему виду

Поскольку на вальмовой крыше нет высоких вертикалей, она выглядит более гладкой, изящной и низкой. Фронтоны дома могут иметь высокий, неуклюжий вид. Тем не менее, фронтоны домов настолько распространены, что редко рассматриваются как серьезный визуальный ущерб.

Воздушный поток и ветер

Двускатная крыша

Двускатная крыша является аэродинамической, когда направление ветра направлено в сторону скатов крыши. Однако, когда воздух дует перпендикулярно скатам (к фронтону), на конструкцию дома действует большая сила.

Шатровая крыша

Шатровая крыша аэродинамична во всех направлениях. Вместо вертикальных фронтонов вальмовые крыши имеют углы или скаты, которые безопасно направляют ветер над крышей и с нее.

Лучший для воздушного потока и ветра

Шатровая крыша намного лучше, чем двускатная крыша для воздушного потока и ветра. Из-за своей уникальной формы вальмовые крыши испытывают меньшее давление ветра, чем двускатные.

Водонепроницаемость

Двускатная крыша

Двускатная крыша эффективно противостоит воде и дождю, потому что имеет более высокий уклон. Гравитация способствует тому, что дождь и снег стекают в желоба и водосточные трубы быстрее, чем в случае крыши с низким уклоном.

Шатровая крыша

Несмотря на более низкий скат, хорошо покрытая черепицей вальмовая крыша хорошо отводит воду, потому что крыша представляет собой единую шапку над всем домом.

Лучший по водонепроницаемости

И двускатные, и вальмовые крыши одинаково хорошо отводят воду. Модная комната работает немного лучше, так как в ней нет фронтонных вентиляционных отверстий. Некоторое количество воды может попасть на чердак через фронтонные форточки при сильном порывистом дожде.

Прочность

Двускатная крыша

В двускатных крышах фермы идут параллельно друг другу, вплоть до фронтона, как ряд домино. Фронтонный конец является единственной опорой от разрушения фермы. На самом деле, это ключевая область отказа, которую решает модернизация, укрепляя последние несколько футов концевых ферм.

Шатровая крыша

Фермы вальмовых крыш раскреплены по бокам. Основные фермы поддерживаются сбоку, как контрфорсы или боковые распорки.

Лучший по долговечности

В целом, вальмовые крыши более долговечны, чем двускатные, потому что многосторонний наклон создает меньший подъем, а также они лучше закреплены, чем двускатные крыши.

Техническое обслуживание

Двускатная крыша

Для двускатной крыши используется немного меньше кровельных материалов, чем для вальмовой, потому что площадь крыши меньше. Фронтоны эффективно заменяют некоторые секции вальмовой крыши материалами для обшивки дома, за которыми легче ухаживать.

Шатровая крыша

Вальмовая крыша использует больше кровельных материалов и имеет больше швов, чем двускатная крыша.

Лучший для техобслуживания

Шатровая крыша требует большего ухода, чем двускатная. Вальмовые крыши имеют больше кровельных материалов, чем двускатные.

В зависимости от того, где вы живете, страховые компании могут взимать более высокие страховые взносы с домовладельцев за двускатные крыши, поскольку они более подвержены повреждениям при сильном ветре.

Совет

Двускатные крыши обычно достаточно велики, чтобы внутри можно было сделать пристройку. Шатровые крыши слишком низкие, чтобы построить жилое пространство, хотя они обеспечивают достаточно места для хранения.

Стоимость

Двускатная крыша

В среднем ожидайте заплатить от 25 000 до 50 000 долларов за строительство двускатной крыши и установку черепицы. Двускатные крыши – это экономичный способ возведения кровельной системы. Большинство фронтонов можно построить из сборных ферм, что еще больше упрощает их сборку.

Шатровая крыша

В среднем ожидайте, что заплатите от 34 000 до 68 000 долларов за строительство и покрытие шатровой крыши.

Лучший по цене

Двускатная крыша обходится дешевле, чем вальмовая. Одним из факторов является то, что на вальмовой крыше используется как минимум на 5-6% больше черепицы, чем на двускатной.

Совет

Дом площадью 1250 квадратных футов имеет площадь двускатной крыши около 1460 квадратных футов. Тот же дом с четырехскатной крышей увеличивает площадь крыши до 1540 квадратных футов. Это означает, что на каждые 1250 квадратных футов жилой площади необходимо приобретать две дополнительные упаковки черепицы.

Помимо 5-6-процентной экономии черепицы, для двускатных крыш требуется меньше конькового покрытия и меньше коньковых вентиляционных отверстий. Не только это, но и диагонали, создаваемые вальмовой крышей, означают больше отходов черепицы, поэтому необходимо заказывать больше черепицы.

Воздействие на окружающую среду

Двускатная крыша

На двускатной крыше используется меньше черепицы, чем на вальмовой, что дает небольшую экономию при использовании черепицы на нефтяной основе.

Шатровая крыша

Вальмовая крыша ниже, чем двускатная, поэтому она содержит меньше мертвого чердачного пространства, которое необходимо утеплять.

Лучшее с точки зрения воздействия на окружающую среду

Если вы собираетесь добавить солнечные батареи в свой дом, лучше использовать двускатную крышу, поскольку она создает примерно в два раза больше места для крепления панелей.

Стоимость при перепродаже

Двускатная крыша

Двускатная крыша сама по себе редко является определяющим фактором стоимости дома при перепродаже. Поскольку двускатные крыши позволяют использовать ADU или чердачные пристройки, косвенно они могут привести к более высокой стоимости дома при перепродаже.

Шатровая крыша

Хотя шатровая крыша сама по себе может не способствовать повышению стоимости дома при перепродаже, они часто строятся на более дорогих домах, которые обычно имеют более высокую стоимость при перепродаже.

Лучшая цена для перепродажи

Никакие статистические данные не показывают, что двускатная крыша или вальмовая крыша лучше влияют на стоимость при перепродаже. Поскольку вальмовые крыши, как правило, имеют более изысканный вид, некоторые покупатели жилья могут счесть, что такие дома имеют большую общую стоимость.

Вердикт

При прочих равных условиях личные предпочтения и бюджет определяют, следует ли вам покупать и устанавливать двускатную или вальмовую крышу.

Помимо вкуса и бюджета, один фактор может повлиять на ваше решение в сторону вальмовой крыши: местоположение. Если вы находитесь в ветровой зоне категории III или IV или в вашем районе бывает более 10 торнадо в год, ваше местоположение считается ветровой зоной с высоким риском, поэтому, возможно, стоит установить четырехскатную крышу.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Шатровая крыша и двускатная крыша .

РубрикаКрыша
