Вальмовая крыша стропильная система: Стропильная система вальмовой крыши.

Содержание

Стропильная система вальмовой крыши.

Содержание:

  • Стропильная система вальмовой крыши.
  • Расчёт стропильной системы вальмовой крыши.
  • Итог

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков, обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы, а это значит, что для её установки понадобится больше усилий и времени. Но если разобраться в устройстве вальмовой крыши, то её монтаж не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия.

Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного
сечения стропила, мм
Максимальный пролет, м
Расчетная снеговая нагрузка, кПа
1,0 1,5 2,0
Шаг стропил, мм
38х89 3,11 2,83 2,47 2,72 2,47 2,16 2,47 2,24 1,96
38х140 4,90 4,45 3,89 4,28 3,89 3,40 3,89 3,53 3,08
38х184 6,44 5,85 5,11 5,62 5,11 4,41 5,11 4,64 3,89
38х235 8,22 7,47 6,38 7,18 6,52 5,39 6,52 5,82 4,75
38х286 10,00 9,06 7,40 8,74 7,66 6,25 7,80 6,76 5,52

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции. Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом, чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Кобылки

Это бруски, которые прикрепляют к рядовым стропилам и нарожникам. Это нужно, чтобы они были более длинные и формировали карнизные свесы. К длине кобылок прибавляют 30-50 см, чтобы соединить их внахлёст со стропилами. Сечение у кобылок такое же, как и у стропил.

Расчёт стропильной системы вальмовой крыши

Перед тем как делать расчёты вальмовой крыши, следует определить угол её наклона. Он зависит от нескольких факторов:

  • От ветровой нагрузки.

В регионах с большой ветровой нагрузкой лучше обустроить кровлю с углом наклона от 25° до 30°. Это связано с тем, что более крутые крыши обладают высокой «парусностью» и особенно уязвимы воздействию сильного ветра. Более пологие скаты при сильном ветре может просто сорвать.

  • От снеговой нагрузки.

Если вы живёте в регионе, где зимой выпадает много снега, то стоит установить кровлю с минимальным уклоном в 45°. Благодаря этому, снег будет сам сходить с кровли, а не накапливаться и обрушиваться в виде «лавины». Более подробно эта тема рассматривается в статье «На какой крыше меньше задерживается снег».

  • От материала кровельного покрытия.

В зависимости от того, из чего вы собираетесь обустраивать кровлю, следует учитывать её минимальный уклон:

Кровельный материал Минимальный уклон кровли
Шифер 22°
Рулонные материалы (рубероид)
• в три слоя;
• в два слоя;
2-5°
15°
Профилированный лист 12°
Металлочерепица 14°
Материал на основе битума и целлюлозы
Мягкая (гибкая) черепица 11°

Чтобы определить длину элементов стропильной системы вальмовой крыши, нужно сделать следующие расчёты:

  • Высота конька (стоек)
    Формула: H = D x tg a/2.

H — высота конька.

D — ширина дома.

а — угол наклона кровли.

Предположим, что ширина дома равняется 4 м, а угол наклона кровли — 45°. Тогда расчёты будут следующие:

H = 4 x 1/2

H = 2

Высота конька — 2 м.

Также можно сначала определить оптимальную высоту конька, и в зависимости от неё уже ставить стропила под определённым углом. Если вы собираетесь сделать под кровлей жилую мансарду, то лучше сделать именно так. Главное, учитывайте минимальный наклон кровли в зависимости от кровельного материала, ветровой и снеговой нагрузки.

  • Длина конькового прогона
    Формула: K = L – D.

K — длина конька.

L — длина дома.

D — ширина дома.

Длина дома — 6 м.

Ширина — 4 м.

Делаем расчёт длины конькового бруса:

К = 6 — 4

К= 2

Длина конькового прогона — 2 м.

  • Длина рядовых стропил вальмовой крыши
    Формула: R = √ H2+d2

R — длина рядовых стропил

H — высота конька.

d — половина ширины дома.

Высота конька — 2 м.

Половина ширины дома — 2 м.

Рассчитываем длину рядовых стропил:

R = 4 + 4

R = 2,83

Длина рядовых стропил — 2,83 м.

  • Длина диагональных стропил
    Формула: Q = √ R 2 + d2.

Q — длина диагональных стропил.

R — длина рядовых стропил.

d — половина ширины дома.

Мы уже вычислили, что длина рядовых стропил — 2,83 м, а половина ширины дома равняется 2 м.

Q = √ (8 + 4)

Q = 3,47

Длина диагональных стропил — 3,47 м.

  • Длина нарожников
    Формулы:
    Длина первого нарожника = 2/3 от R.
    Длина второго нарожника = 1/3 от R.

R — длина рядовых стропил.

Таким образом, если длина рядовых стропил равняется 2,83 м, то длина 1 нарожника будет — 1,89 м, а длина второго — 0,94 м.

  • Длина кобылок
    Формула: J = U/cos a

J — длина кобылки.

U — расстояние от стен дома до карнизного свеса.

а — угол наклона кровли.

Известно, что угол наклона кровли равняется 40°, расстояние от стен дома до карнизного свеса — 30 см, исходя из этого делаем расчёт:

J = 30/0,76

J = 39,4

Длина кобылок — 39,4 см.

Итог

Вальмовая кровля состоит из двух трапеций, соединённых коньком, и двух треугольников вместо фронтонов.

Чтобы правильно смонтировать вальмовую крышу, нужно знать устройство её стропильной системы. Она состоит из мауэрлата, лежня, стоек, конькового прогона, рядовых и диагональных стропил, а также нарожников и кобылок. Для усиления стропильной системы вальмовой крыши под рядовые стропила устанавливают подкосы, а под диагональные — шпренгели и шпренгельные фермы.

Перед установкой такой стропильной системы нужно определить угол наклона кровли, который зависит от кровельного материала, снеговой и ветровой нагрузки. Также нужно сделать несколько расчётов: вычислить высоту конька, длину конькового бруса, рядовых и диагональных стропил, а также нарожников.

инструкция по монтажу. Монтаж стропильной системы для четырехскатной крыши. Как сделать стропильную систему четырехскатной крыши. Расчет четырехскатной стропильной системы.

Четырехскатная крыша пользуется особой популярностью в частном строительстве по сравнению с другими типами. Она красива, достаточно проста в устройстве, обеспечивает надежную защиту от дождя и ветра и подходит для зданий с любой геометрией. Но, чтобы крыша получилась качественной, ей нужен крепкий «скелет» — стропильная система. Мы постарались уместить в эту статью максимум полезной информации об устройстве стропильной системы четырехскатной крыши.

Содержание

  • Характеристики конструкции
    • Вальмовая крыша
    • Шатровая крыша
  • Монтаж стропильной системы
    • Вальмовая стропильная система
    • Шатровая стропильная система
  • Стропильная система четырехскатной крыши: фото

Характеристики конструкции

Четырехскатная крыша обладает массой достоинств: у нее нет фронтона, что позволяет значительно сэкономить на стройматериалах, она привлекательно выглядит, хорошо защищает от холода и непогоды. Устройство конструкции стропильной системы напрямую зависит от разновидности кровли – вальмовой или шатровой.

Но, прежде чем пуститься в разъяснения особенностей этих двух видов крыш, обозначим достоинства четырехскатных конструкций:

  1. Из-за отсутствия фронтонов и щипцов крыша может выдерживать сильную ветровую нагрузку и меньше разрушается у карнизных свесов по сравнению с двускатной.
  2. Угловые ребра, которые сходятся к коньковой балке, увеличивают жесткость всей конструкции и не позволяют ей деформироваться под тяжестью снега, кровельного покрытия или установленного оборудования.
  3. На вальмовой крыше можно сделать свесы по всему периметру, создав надежную защиту фасада от дождя и ветра.
  4. Если вы собираетесь пристраивать к одноэтажному зданию веранду или мансарду, четырехскатная крыша сделает его более низким и не даст нарушить архитектурное равновесие и характер здания.
  5. Наконец, четырехскатная крыша просто красива, и хотя это сугубо субъективное мнение, в конце статьи вы найдете подборку фотографий, отображающих привлекательность подобных сооружений.

Рассмотрим две самых популярных конфигурации четырехскатной крыши, каждая из которых обладает своими особенностями.

Вальмовая крыша

Вальмовая крыша — это конструкция из двух треугольных и двух трапециевидных элементов. Трапеции соединяются друг с другом верхними гранями, а треугольные боковины перекрываются соответствующими конструкциями скатов.

Как и всякая крыша, вальмовая нуждается в специальном каркасе из стропил, на который будет крепиться кровельный пирог (гидро-, теплоизоляция, вентиляция, финишное покрытие). По способу установки стропильные элементы вальмовой кровли могут быть висячими и наслонными. Последние считаются более экономичными, конструктивными и простыми в монтаже.

Полезно: Если угол наклона крыши составляет меньше 35°, рекомендуется сделать добавочные опоры для более длинного пролета с наслонными стропилами. Они защитят стены дома от дождя, ветра и холода.

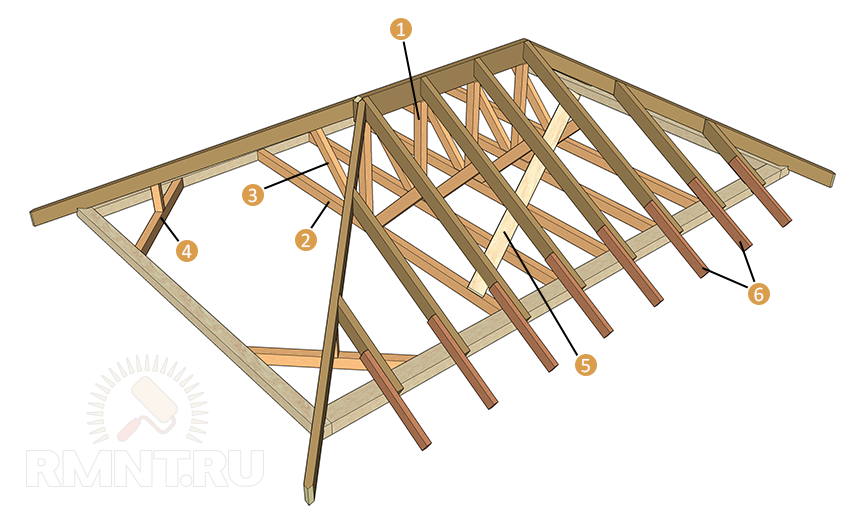

Схема стропильной системы четырехскатной крыши:

Шатровая крыша

Шатровая крыша, в отличие от вальмовой, состоит из одних треугольников. Сделать ее своими руками новичку будет очень сложно, поскольку важно соблюдать абсолютную симметрию элементов. Шатровая крыша обладает исключительными аэродинамическими характеристиками и способна выдержать даже ураганный ветер. Она прекрасно защищает дом от холода, влаги, не позволяет потокам воздуха проникнуть на чердак или мансарду. Именно поэтому многие выбирают четырехскатную шатровую крышу.

Стропильная система четырехскатной кровли шатрового типа состоит из тех же частей, что и вальмовая. Отличается только их длина и способ крепления.

Для шатровой крыши также могут использоваться висячие или наслонные стропила, и выбирать их нужно в зависимости от способа монтажа. Висячие стропила установить самостоятельно новичку почти нереально. Такие элементы зачастую ставят на зданиях, где нет внутренних стен, и опоры для стропил расположены на несущих стенах здания. Наслонные элементы сделать гораздо проще и дешевле, но для их установки нужна промежуточная несущая стена и столбчатые опоры на ж/б основании. Чаще всего такие стропильные системы можно встретить в кровлях, уклон которых больше 40°.

В зависимости от материала стен дома, стропильная система может опираться на разные элементы. Так, в деревянном и каркасном здании для этого используют верхнюю обвязку, для стен из камня и кирпича – мауэрлат, а в срубах – верхние венцы.

Монтаж стропильной системы

В этой главе мы рассмотрим пошаговую установку стропильных систем вальмового и шатрового типа.

Но сначала несколько полезных советов:

  1. Поскольку для монтажа стропильной системы четырехскатной крыши используется древесина, то велик риск того, что в ней заведутся вредители. Прежде чем приступать к работе, обработайте все деревянные элементы антисептиками и антипиренами.
  2. Покупайте только сухую древесину или просушите ее самостоятельно перед монтажом, иначе после закрепления стропильная система деформируется. Влажность дерева должна составлять не больше 22%.
  3. Для мауэрлата (опорного бруса) выбирайте брусья с квадратным сечением 150х150 мм или прямоугольным 150х100 мм.
  4. Доски для стропил в толщину должны быть около 50 мм, в ширину – 150 мм. Из них же можно делать и коньковые прогоны.
  5. Выбирайте только хвойные породы древесины – они дешевые, долговечные и просты в обработке.
  6. Для одинакового обрезания досок под углом изготовьте шаблон – так вы сможете сделать идентичные срезы.

Вальмовая стропильная система

Как вы уже успели узнать, вальмовая стропильная система состоит из трапециевидных и треугольных сторон. Начинать работу следует с обустройства прочной и надежной опоры, выбор которой зависит от материала стен дома. Поскольку чаще всего встречаются кирпичные или бетонные конструкции, мы будем рассматривать проект стропильной системы четырехскатной крыши с мауэрлатом.

От того, настолько горизонтально и ровно уложен мауэрлат, будет зависеть внешний вид крыши. А поскольку идеальной симметрии всех стен при постройке дома добиться невозможно, придется подгонять их под общий уровень. Самый простой способ сделать это качественно – оборудовать по периметру опалубку и залить в нее бетон. После высыхания на этот «пояс» можно спокойно укладывать мауэрлат.

А, чтобы бетонное выравнивающее кольцо не съехало со стен вместе с крышей, по всему периметру следует установить штыри из толстой арматуры, чтобы они удерживали мауэрлат, проходя сквозь него. В верхних концах штырей надо сделать резьбу под большую гайку так, чтобы штырь был выше опорного бруса на 5-7 см. После монтажа стропильной системы этой гайкой можно притянуть и закрепить мауэрлат. В кирпичном доме штырь лучше вмуровать в стену на этапе кладки.

Как происходит установка стропильной системы четырехскатной крыши вальмового типа:

  1. Обработайте торцевые поверхности несущих стен гидроизоляционной мастикой и уложите на нее рубероид – так вы защитите деревянный мауэрлат от сырости и разрушения.
  2. «Насадите» опорные брусья мауэрлата на заранее подготовленные штыри и затяните его большими гайками, соблюдая четкую горизонтальность.
  3. Установите центральную опорную балку, на которую будут крепиться стойки с коньковым прогоном. Балку можно укладывать как на торцевую часть внутренней несущей стены, так и на мауэрлаты боковых стен.
  4. Установите вертикальные опоры для конькового прогона. От его длины зависит расстояние между опорами. Крепите стойки не жестко, используя для это не только скобы и металлические уголки, но также и стропила. Соединяйте конец коньковой балки с мауэрлатом, делая по 2 крепежа с каждой стороны.
  5. Для получения строго симметричной крыши стропила вальм (треугольных боковин) должны упираться в мауэрлат в строго рассчитанных точках, которые определяются длиной конькового элемента. Лучше учесть этот момент во время разметки мест вхождения опорных штырей, чтобы стропила не попадали на затяжные гайки.
  6. Установите промежуточные стропила, соединяющие концы коньковой балки с центральными частями торцевых стен.
  7. Смонтируйте накосные (диагональные) стропила, которые образуют стороны вальм и будут соединять угол дома с краем конька. Уделите фиксации этих элементов особое внимание, поскольку от их прочности и устойчивости зависит надежность всей крыши.
    Учитывайте, что между свесом кровли и стеной дома должно быть не меньше 50 см. Если дом постоянно испытывает сильную ветровую нагрузку, расстояние нужно удвоить, чтобы ветер не задувал осадки под крышу и на стены, а сходящая с кровли вода не мочила фасад и не стекала к фундаменту.
  8. Установите рядовые стропила, соединяющие мауэрлатные брусья с коньковым прогоном. Шаг установки зависит от габаритов крыши и вида кровельного покрытия. Некоторые материалы требуют частой обрешетки, другие можно укладывать на редкие стропила. Универсальный вариант – через каждые 40-50 см. Чтобы прикрепить рядовые стропила, используйте метод врубки с усилением скобами или гвоздями.
  9. Для крыш с небольшим уклоном рекомендуется дополнительно усилить жесткость стропильной системы, чтобы она могла выдерживать тяжесть снега зимой. Для этого прикрепите шпренгели на диагональные стропила. Получится основание треугольника, сторонами которого являются стены, сходящиеся в углу. На этот брус прибейте вертикальную опору (коротыш).
  10. Чтобы укрепить верхнюю часть накосных стропил, установите шпренгельную ферму, состоящую из двух подкосин, которые расходятся под углом из одного места.
  11. Осталось лишь сделать контробрешетку и несущий каркас, выбор которого зависит от характера кровельного материала. Для ячеистого каркаса используйте рейки с сечением 5х5 см, для сплошного – тонкие доски или фанеру.

На видео – стропильная система четырехскатной крыши вальмового типа во всех подробностях:

Шатровая стропильная система

Главная особенность шатровой кровли заключается в ее симметричности, добиться которой новичку будет очень непросто. Такая работа требует грамотного расчета стропильной системы четырехскатной крыши. Несмотря на высокую степень сложности, подобные конструкции очень востребованы в жилищном строительстве. Если вы хотите украсить свой дом такой кровлей, но боитесь не справиться, лучше сначала потренироваться на сарае или беседке.

Все основные узлы и стропила монтируют на земле, руководствуясь заранее подготовленным шаблоном. Толщина досок, брусьев и других элементов определяется длиной стропильной ноги, предполагаемыми нагрузками (вес кровельного пирога, ветровые нагрузки и т.д.), уклоном крыши.

Как построить стропильную систему четырехскатной крыши шатрового типа:

  1. На торцы стен, как и в случае с вальмовой крышей, надо нанести расправленный битум или мастику и уложить рубероид.
  2. Затем на ровную и строго горизонтальную поверхность прикрепите мауэрлат, при необходимости насадив его на штыри.
  3. Поднимите накосные стропила из двух противоположных углов и соедините их в коньковый узел. Проверьте, чтобы они были установлены под углом 90°. Используйте врезанную балку, вместо того, чтобы делать врезки прямо в мауэрлате, ослабляя его.
  4. Поднимите вторую пару диагональных стропил, подгоните врубки и зафиксируйте их в коньке при помощи затяжек. В шатровой крыше нет прогона, поэтому диагональные стропила сходятся в одной точке – коньковом узле. Чтобы придать такой стропильной системе больше жесткости, установите в центре дополнительную подпорку.
  5. Прикрепите нарожники, стойки и подкосы.
  6. Установите шпренгели под стропильные ноги для большей устойчивости.
  7. Для защиты фасада от влаги устройте свесы минимум в 50 см от стены, при необходимости удлинив стропила. Для этого прибейте к ним «кобылки» (отрезки досок на ребро).
  8. Скрепите стропила со стенами при помощи проволоки толщиной 4-6 мм (для стен из камня, кирпича, бетона). Сделайте из проволоки хомуты и наденьте их на стропила, закрепив концы за штырь в стене. В деревянных домах стропила можно закрепить скобами, вогнав их во второй венец вруба.
  9. Осталось лишь прикрепить обрешетку, на которую можно укладывать гидроизоляцию, утеплитель и другие «слои» кровельного пирога.

С первого взгляда кажется, что построить четырехскатную стропильную систему своими руками совсем несложно, но на деле оказывается, что довольно трудно постоянно контролировать правильное положение всех элементов. Особое внимание следует уделить расчетам и составлению проекта, поскольку от этого зависит 50% успеха.

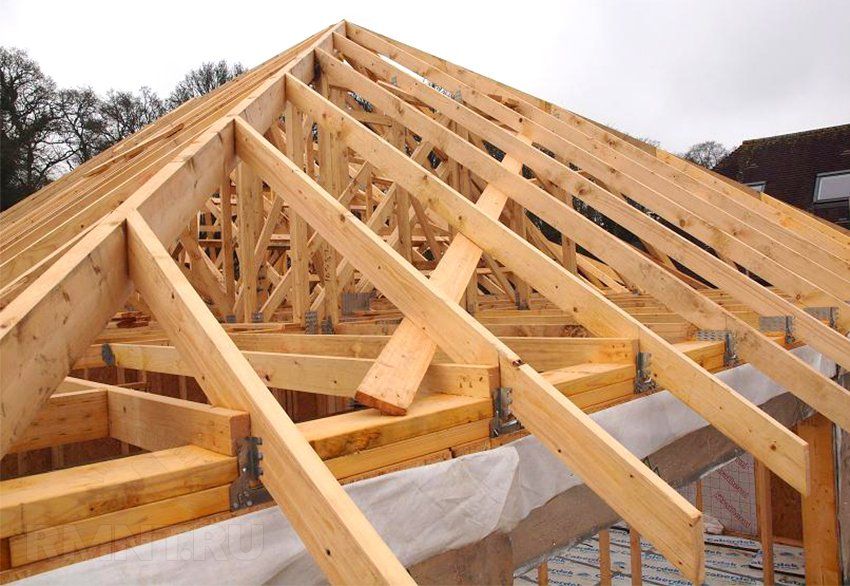

Стропильная система четырехскатной крыши: фото

Каркас фермы вальмовой крыши — Myrooff.com

Крыша с вальмовой фермой представляет собой разновидность крыши, скат которой идет с пологим уклоном и имеет тенденцию спускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы ферм и стропил. Такая крыша не имеет ни вертикальных скатов, ни фронтонов. Хотя в настоящее время такой тип крыши чаще всего встречается в коттеджах и бунгало, стиль вальмовой крыши широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более подробно рассмотреть различные виды ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что скат подходит к вершине вальмы.

Ферма с усеченной балкой : Основная ферма, расположенная на вальме, известна как ферма с усеченной балкой. Он несет вес внешних вальмовых ферм, а также веса лианы, домкрата и вальмы. Следовательно, это самая прочная из укороченных ферм, так как она должна принимать на себя все нагрузки.

Лучшая краска для металлической кровли 2022 года

Включите JavaScript

Лучшая краска для металлической кровли 2022 года

Вальмовая ферма : Вальмовая ферма отвечает за формирование линии вальмы на крыше. Хотя мало чем отличается от полуфермы, вальмовая ферма имеет удлиненный верхний пояс, который заканчивается вальмовым верхом.

Домкрат : Домкрат входит прямо в вальмовую ферму. Как и вальмовая ферма, он имеет расширенный верхний пояс, который встречается с вальмовой фермой.

Крыльчатая ферма : это ферма, которая стыкуется с вальмовой фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка со скатами. Они поставляются с потолком с одинаковым шагом по обе стороны от вершины.

Ферма колокола : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных шага, а нижний закрывает внутренний дворик или балкон.

Тетивная ферма : Они в основном используются в коммерческих зданиях, где верхние пояса спроектированы таким образом, чтобы освободить место для изогнутой крыши.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пролете, а не в пятке.

Отрезанная ферма : Это могут быть любые фермы, но они не поставляются с пяткой.

Полуферма : это цельная ферма, срезанная с вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовой крыши, давайте перейдем к более важному аспекту нашей статьи, а именно. планы ферм вальмовой крыши.

Каркас фермы вальмовой крыши — не очень простая работа, но если у вас есть нужные инструменты и надлежащее руководство, каркас вальмовой крыши может быть простой задачей.

Подобно двускатной крыше, вальмовая крыша также состоит из обычных стропил, а также нарожных и вальмовых стропил. Обрамление вальмовой крыши может быть дороже, чем обрамление остроконечной крыши, поскольку вам нужно оплатить стоимость рабочей силы для обрамления вальм.

Он не только придает более элегантный вид, но и делает здание более устойчивым к ветру.

СХЕМА ФЕРМ ВАЛЬМОВОЙ КРЫШИ

Начальный этап создания каркаса этой крыши мало чем отличается от этапа изготовления остроконечной крыши. Этот шаг включает в себя поиск прогона общего стропила. Это позволило бы строителю разместить балки потолка рядом с тазобедренным домкратом и обычными стропилами.

Например, предположим, что нам нужно построить четырехскатную крышу для здания размером 12’x28’. На этом этапе нас будет интересовать не уклон крыши, а прогон обычных стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти прогон обычного стропила.

Поэтому в данном случае мы будем использовать 12-футовые стропила. Воспользуйтесь строительным калькулятором и введите 12 футов. Теперь вычтите толщину коньковой доски, деленную на 2.

Это будет около 5 футов и 11 ¼ дюймов обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы разложили обычные стропила, вам нужно будет разместить потолочные балки рядом с местом, где будут располагаться стропила. Можно оставить концы потолочных балок снаружи до тех пор, пока не будут установлены вальмовые стропила.

Конструкция вальмовой крыши:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили коньковую доску, вы узнаете расположение бедер.

Вам понадобится как минимум 3 плотника, чтобы установить эту доску на крышу. Кроме того, вам нужно 6 обычных стропил, правильно обрезанных и расположенных близко к месту их конечного назначения.

В то время как 2 плотника должны быть расположены в середине здания рядом с местом, где заканчивается доска, третий плотник должен передать общее имущество плотникам в середине.

Теперь вы можете начать с крепления одного стропила в верхней части стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в желаемом месте.

Теперь идите на противоположную сторону дома и сделайте то же самое. Плотник, работающий посередине, должен позволить отвесным срезам опираться вместе и выдерживать нагрузку.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий снаружи стены, должен передать коньковую доску другим, работающим посередине. Он также может помочь им сдвинуть гребень между общинами и скрепить их вместе.

Королевские обычные стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в его окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнить 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с прибивания нижней части. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-джекам.

Вальмовые домкраты:

Выпрямите вальмовый домкрат с помощью веревки и временной распорки перед установкой домкратных стропил.

Нарожные стропила должны быть прибиты к противоположной стороне вальмового стропила, чтобы он оставался в вертикальном положении. Последний шаг состоит в установке фасции перед нанесением оболочки.

Сборные фермы для вальмовой крыши

Однако, если вы хотите избежать всех этих сложностей, вам следует выбрать готовые фермы для вальмовой крыши.

В большинстве новых домов в США для каркаса используются изготовленные фермы крыши. Они предназначены для замены потолочных балок и стропил, которые необходимы для традиционного каркаса.

Это не только повышает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы для вальмовой крыши, поскольку их намного проще возводить, а затраты намного ниже.

Преимущества сборных вальмовых стропильных ферм:

Во-первых, сборные вальмовые стропильные фермы имеют большую протяженность и могут обходиться без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем фермы из стержневых крыш, поскольку их длина составляет 2/4. Это отличается от огромных элементов каркаса, используемых для обычного каркаса потолков и стропил.

Сборные фермы можно легко спроектировать, чтобы они подходили для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм и правил.

Готовые фермы вальмовой крыши можно легко установить за один день. Это приводит к сокращению расходов и, конечно же, гораздо меньше хлопот.

Наконец, для возведения этих ферм могут привлекаться даже новички, что еще больше снижает затраты на рабочую силу.

Преимущества вальмовой крыши:

  • Единая фасция со всех сторон позволяет установить водосточные желоба по всему зданию.
  • Они подходят для жаркой тропической погоды, так как обеспечивают тень со всех сторон.
  • Так как все 4 стороны крыши расположены под углом, это обеспечивает лучший дренаж и исключает возможность застоя воды на крыше.
  • Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и ненастных мест.



Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

Строительство вальмовых и ендовных крыш с помощью ферм

Практическое руководство

Держите пронумерованные фермы в порядке, и целые вальмовые секции можно будет собрать на земле и поднять как отдельные блоки.

Рик Арнольд, Майк Гертин Выпуск 100

Сводка: Автор описывает сложную вальмовую крышу, которая формируется из ферм на земле, а затем поднимается на место с помощью крана. Он утверждает, что возводить секции на земле быстрее и безопаснее, чем возиться с каждой фермой на крыше.

Несколько лет и много крыш назад к нам обратился строитель с просьбой построить двухэтажный дом в колониальном стиле. Он сказал, что хочет попробовать стропильную систему для вальмовой крыши. Мы использовали фермы для многих двускатных крыш, но мы никогда не видели, чтобы вальма была сделана таким образом. Когда фермы для работы были доставлены, мы просто стояли и чесали затылки. Выглядело так, как будто связки не связанных друг с другом частей были связаны вместе в произвольном порядке. Инженерный план выглядел как карта какого-то незнакомого пригорода.

Слишком самодовольные, чтобы признать, что нам нужна помощь, мы пробирались сквозь них, поднимая вручную каждую странно выглядящую ферму на крышу, а затем перемещая каждую часть три или четыре раза, пока не нашли нужное место, чтобы прибить ее. Эта крыша все еще в хорошем состоянии после двух ураганов, и всякий раз, когда мы проезжаем мимо дома, мы смеемся над тем, сколько времени и усилий ушло на то, чтобы собрать эту крышу.

Наши методы сборки вальмовых стропильных систем претерпели значительные изменения с тех пор, как мы впервые попытались сбить с толку. Самый большой прогресс в нашей технике произошел, когда мы описали процесс нашему крановщику. Он предложил собрать несколько ферм на земле и одним махом поднять на дом целые вальмовые секции. Оно работало завораживающе. Теперь мы даже обшиваем сборки перед тем, как они пойдут вверх.

Возводить вальмовые фермы на земле быстрее и безопаснее

Прежде чем что-либо собирать, мы подготавливаем вальмовые фермы так же, как и стандартные фермы. Выстраиваем их в стопку на земле и размечаем линии разметки для обшивки и обвязки и для выравнивания на стенах. При необходимости мы также перекладываем фермы, которые будут подниматься краном по отдельности, чтобы убедиться, что они находятся в правильном порядке. Стеновые плиты раскладываем по плану фермы и пишем номер и обозначение каждой фермы в месте ее раскладки.

При обрамлении вальмовых крыш стропильными фермами мы чаще всего используем ступенчатую вальмовую стропильную систему. Фермы в этой системе имеют такой же пролет, как и обычные фермы, но сверху они плоские. Плоские части вальмовых ферм постепенно становятся шире и ниже по мере того, как фермы отходят от последней общей фермы, чтобы начать формирование вальмы. Самая низкая и широкая вальмовая ферма, вальмовая ферма, поддерживает ряд моноферм, называемых домкратными фермами, которые завершают крышу. Ферма вальмовой балки обычно имеет более тяжелый нижний пояс, чем другие вальмовые фермы, чтобы выдержать дополнительный вес ферм домкратов и металлических подвесок, удерживающих домкраты.
