Электрокотел своими руками | Советы электрика

Начинаю цикл статей по электрокотлам самостоятельного изготовления.

Очень много я уже установил самодельных электрокотлов, жалко что тогда сайта у меня не было и поэтому фотографий самого процесса изготовления и установки нет.

В свое время у меня были клиенты, которым я оформлял документы в энергосбыт на подключение трехфазного учета.

Три фазы они себе заводили именно для подключения электрокотла.

И если денег у клиентов немного, я рекомендовал самодельный электрокотел, и вот почему.

Во- первых он обходится значительно дешевле (изготовление+монтаж=4500-5000 руб, естественно без учета стоимости материалов).

Во вторых: можно сделать самый простецкий вариант без автоматики и в дальнейшем как только будет возможность- установить автоматический или полуавтоматический режим.

В третьих: качество самодельного зачастую гораздо выше котлов заводского изготовления.

Я сам электрокотлы не делал, у меня есть знакомый “кулибин” к которому я направлял клиентов.

Перед этим я конечно объяснял преимущества и недостатки самодельного котла и заводского изготовления и если клиент соглашался на самодельный- шли к “кулибину”.

Там уже они сами договаривались по срокам, цене и т.д.

Моя задача была- сделать документы на трехфазный учет и подключить электрокотел на три фазы.

Вообще электрообогрев- замечательная вещь. Не видно, не слышно, не пахнет)))

Электроэнергия практически всегда есть, единственный жирный минус- это высокая стоимость электроэнергии.

Упс… Нет, не единственный- еще очень опасный при неправильном применении!

Итак, что представляет из себя самодельный электрокотел:

элементарно простое устройство- обрезок стальной трубы диаметром 100-120мм, два обрезка по 5-15см трубы диаметром 40-50мм, обрезок стального листа толщиной более 2мм и трехфазная ТЭНа.

Это все что надо для изготовления электрокотла.

Сначало покупают ТЭНу на необходимую мощность, допустим на 9 кВт.

Затем подбирается стальная труба такой длины, что бы эта ТЭНа влезла.

Обрезается труба по нужному размеру, с торцов привариваются стальные листы, с боков- сверху и снизу отводы труб диаметром 40-50мм для подсоединения к системе отопления.

С одного из торцов большой трубы вваривается гайка, куда вворачивается трехфазная ТЭНа.

Вот и весь процесс изготовления электрокотла.

На корпус надо обязательно приварить болт для подключения заземления и продумать изготовления защитного кожуха что бы закрыть электроды ТЭНы, на которых будет опасное трехфазное напряжение.

Если электрокотел устанавливается без водяного насоса, который гоняет воду по системе отопления, то желательно ставить электрокотел ТЭНами вниз.

В этом случае ТЭНа будет нагреваться равномернее и дольше прослужит.

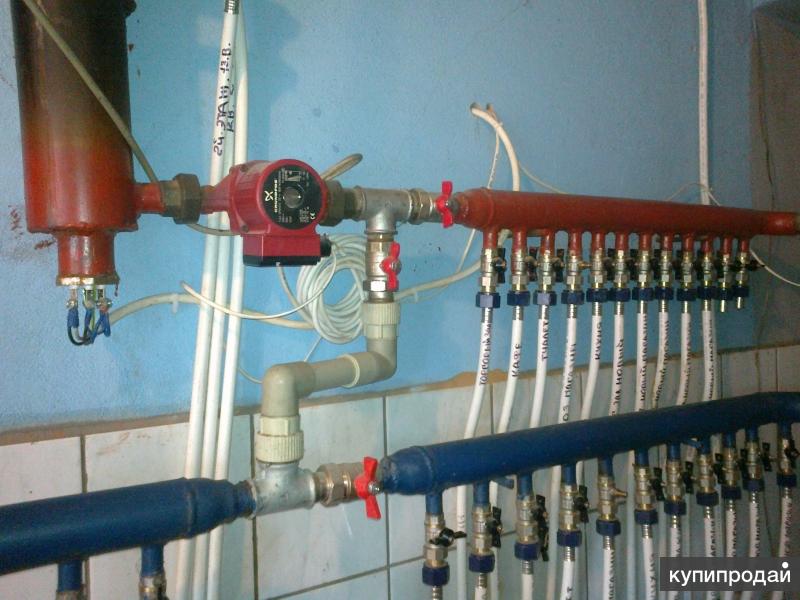

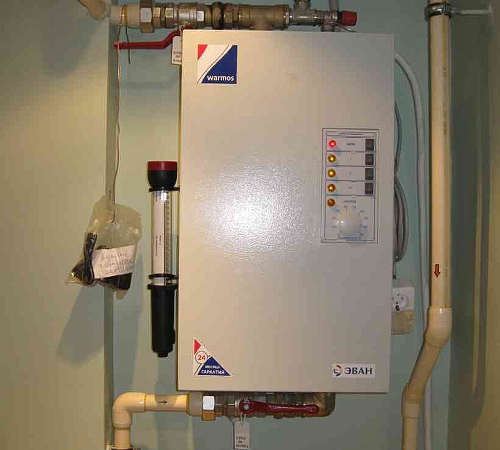

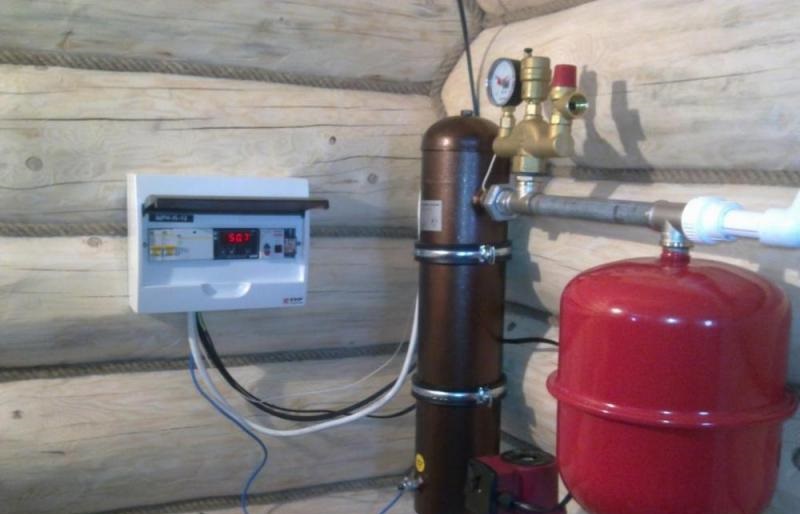

На фото в этой статье электрокотел установлен выводами ТЭН вверх так как есть насос.

Автоматика есть, установлен в другом помещении цифровой термодатчик, который можно программировать- устанавливать температуру обогрева даже отдельно для каждго дня недели.

На нем есть цифровое табло и кнопки для выбора программ.

В этом цифровом приборе есть контакт, которым управляется пускатель электрокотла.

А уже к пускателю подключен четырехжильный кабель от электрокотла.

На верхние зажимы пускателя подключены три фазы 380 В от автомата.

Так же можно в ручном режиме регулировать мощность обогрева с помощью трехфазного автомата- я на нем убрал соединительную планку с клавиш и их можно отключать отдельно.

То есть в теплую погоду можно отключить одну или две фазы.

Такой режим очень пригодился когда электрокотел работал от бензогенератора мощностью 5 кВт.

Трехфазная ТЭНа состоит из трех тэн по 3 кВт и когда небыло электроэнергии, а на улице сильный мороз, то запитывали электрокотел от бензогенератора с включенной одной клавишей на трехфазном автомате.

Автоматику электрокотла при этом не отключали.

Если включить все три клавиши, то генератор не сможет выдать мощность 9 кВт так как рассчитан только на 5кВт и попросту заглохнет.

Кстати на фотографии видно что включена только одна клавиша на автомате- в таком режиме в этом помещении электрокотел работает при морозе -15-18 градусов.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka.ru

Электрокотел для водяного отопления на 220в

Электрокотлы выгодно отличаются от других типов отопительных котлов компактными размерами, легкостью монтажа и удобством эксплуатации. При использовании этих котлов нет необходимости запасаться топливом, обустраивать сложную газовую систему отопления и строить дымоходы. Кроме того, электрокотлы отличаются повышенным уровнем безопасности.

Поэтому совершенно неудивительно, что огромное количество людей предпочитают их газовым и твердотопливным котлам отопления. Остановив свой выбор на электрической системе обогрева теплоносителя, перед собственником здания встает закономерный вопрос — какой выбрать электрокотел для водяного отопления?

Особенности использования электрокотла

Принцип функционирования электрокотла заключается в том, что теплоноситель нагревается в накопительном баке за счет нагрева теплообменника электрической энергией. Из теплообменника горячая вода поступает в устройство отопления.

Преимущества использования

Электрический котел отопления получил широкое распространение благодаря тому, что источник энергии — электричество, доступен в любом регионе страны. В то время как газовые коммуникации есть далеко не в каждом населенном пункте.
Коэффициент полезного действия равен 100%, в то время как газовые отопительные котлы редко могут похвастаться КПД выше 98%.
Электро котел отопления 220В не требует регламентированных специальными службами норм эксплуатации.
Отличается очень тихой работой.
Установка котла не представляет никаких сложностей даже для женщины: для его включения нужно всего лишь вставить штепсель в розетку.
Компактный размер и привлекательный дизайн позволяют устанавливать устройство даже в жилых помещениях, не нанося ущерба дизайну помещения.

Недостатки использования

Среди отрицательных сторон использования электро котла отопления 220В, имеет смысл сказать о:

полной зависимости системы отопления от функционирования электросети,
высокой стоимости электрической энергии,
возможных перебоях в подаче электричества,
а также скачках напряжения в электросети.

Все эти факторы оказывают отрицательное влияние на срок службы устройства и в целом на его работоспособность.

Поэтому при выборе электрокотла следует обратить внимание на те модели, которые адаптированы для работы в РФ.

Виды электрокотлов

По способности работать не только на обогрев, но и на подачу горячей воды для хозяйственных нужд, электрокотлы для водяного отопления разделяют на:

одноконтурные котлы (работают только на обогрев),
двухконтурные котлы (работают на обогрев и нагрев воды для бытовых нужд).

По способам установки котлы бывают:

настенными (имеют небольшой размер и обычно устанавливаются в жилых помещениях),
напольными (способны к обогреву значительных по площади зданий, поэтому имеют внушительные размеры).

Электрические агрегаты для отопления делятся по способам нагрева воды на:

ТЭНовые котлы
Электродные котлы
Индукционные котлы

ТЭНовые котлы. Нагрев воды производится с помощью нагревателей в виде трубок в проточном режиме.

Такой котел обычно очень компактен. Аппарат обычно недорого стоит.

Есть возможность регулировать мощность ТЭНов. Среди недостатков стоит сказать о регулярном образовании накипи на нагревательных элементах, а накипь существенно увеличивает расход электроэнергии.

Электродные котлы. Нагрев теплоносителя осуществляется с помощью электродов, которые передают электрозаряд жидкости. Нагрев воды происходит путем разбиения молекул воды на мельчайшие ионы. Среди преимуществ этих котлов называют их компактный размер и безопасность.

Список минусов более значительные: электродные котлы требуют периодической замены электродов, а в качестве теплоносителя может выступать исключительно вода. Кроме того, в случае нарушения циркуляции воды, жидкость может закипеть внутри котла.

Индукционные котлы.

Электричество, подаваемое на катушку котла, производит электромагнитное поле. Под воздействием электромагнитного поля нагревается металлический стержень катушки.

Тепло от катушки передается теплоносителю, в качестве которого может выступать вода, антифриз или масло.

К плюсам устройства относят его абсолютную безопасность, экономичность и надежность. Среди минусов числится стоимость прибора, — зачастую значительно превышающая стоимость ТЭНовых и электродных котлов.

Выбор нужного котла

Выбор нужного электро котла отопления 220В в первую очередь, будет зависеть от того, какие функции будут на него возложены — только обогрев или отопление с обогревом. Во вторую очередь на решение будет влиять место установки котла (если для котла нет отдельного помещения, то выбор обычно делается в пользу настенного варианта).

В-третьих, решается вопрос о том, каким способом будет нагреваться теплоноситель в котле.

И, наконец, в последнюю очередь будет решаться вопрос о дизайне котла и его эксплуатационных характеристиках.

wikiteplo.ru

Самодельный электрокотел для отопления дома своими руками

Для создания эффективной системы отопления необходим современный нагревательный котел. Это может быть устройство, работающее на электроэнергии, твердом топливе, газе. Сегодня существует также большое количество совмещенных моделей. Однако, имея достаточный уровень знаний, необходимые материалы и схему, можно с легкостью создать самодельный электрокотел для отопления.

Самодельный электрокотел для отопления

По сути, котел являет собой металлический резервуар, в котором расположен тепловой электронагревательный элемент (ТЭН). Наиболее распространёнными являются модели мощностью 6 кВт – этого вполне достаточно для отопления небольшого, хорошо утепленного дома или квартиры. Однако рациональнее всего подобный котел использовать в качестве вспомогательного при наличии основного котла, работающего на твердом или жидком топливе. Если же в системе не предусмотрено наличие котла иного типа, можно использовать два и более электрокотлов – это позволит увеличить отапливаемую площадь.

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Для этого необходимо оснастить его несколькими датчиками и несложным автоматическим блоком. Использование автоматики – прекрасный способ сократить расходы электроэнергии, поскольку котел сможет поддерживать температуру в помещении на программно заданном уровне – таким образом, не будет проводиться излишний нагрев теплоносителя.

Контроль нагрева воздуха в ручном и автоматическом режимах

Ручной режим работы. Тумблер Т необходимо отключить. Далее – нажимаем Пуск. Система проверяет температуру воздуха в помещении. В случае если она ниже регулируемого показателя (замкнутые контакты ТР), автоматически срабатывает магнитный включатель. Он блокирует (временно) кнопку Пуск и запускает работу ТЭНа. Происходит постепенный нагрев теплоносителя, вследствие чего повышается температура в помещении. Как только датчик показывает, что температура в пределах установленных рамок, происходит размыкание контактов ТР и магнитного включателя ТЭНа. Нагревательный элемент отключается, кнопка Пуск разблокирована.

Рекомендуем к прочтению:

Автоматический режим. Тумблер Т следует включить. Это позволит поддерживать в помещении постоянную температуру, ограниченную зоной срабатывания контактов ТР. Если же температура воздуха опускается ниже указанного предела, – происходит автоматическое включение котла. Таким образом, теплоноситель нагревается, что способствует повышению температуры в помещении. При достижении заданной температуры цепь разрывается, электрический котел отопления своими руками приходит в бездействие. При необходимости включение повторяется.

Особенности подключения самодельных электрокотлов

Даже в том случае, если электрокотел для отопления своими руками является вспомогательным, он все же должен быть расположен рядом с основным котлом. При этом совмещение котлов осуществляется при помощи отводов.

Газовый и электрический котлы

Электрическая плата управления должна быть установлена на специальном изолированном от теплоносителя щите. При этом, создавая котел самостоятельно, вы также сами определяете и подбираемые для платы компоненты.

Для соблюдений всех правил монтажа, что, в свою очередь, служит обеспечением дальнейшей безопасности эксплуатируемого оборудования, целесообразным является пригласить специалиста-электрика.

Особенно важно это сделать, учитывая, что даже отдельные «кулибины» не всегда правильно могут выполнить заземление электроприбора. Кроме того, важно регулярно проверять безопасность системы – приглашать специалиста, который сможет провести необходимые замеры и выдать соответствующий акт о состоянии работающего отопительного элемента.

Рекомендуем к прочтению:

Пульт управления электрическим котлом устанавливают в удобном месте

Следует учитывать, что отдельные датчики, в частности, – датчик температуры воздуха в помещении (ТР-ОМб-ОЗ), необходимо устанавливать в отапливаемом помещении. Если таких помещений несколько, то датчик устанавливается в том, которое, по вашему мнению, имеет усредненный уровень прогрева. Следует отметить, что предложенная схема отопительного котла рассчитана именно на датчик данного типа – и в случае если вы его замените, замене подлежит и часть элементов электронной системы управления.

Самодельные электрические котлы отопления такого типа с легкостью прослужат вам более 10 лет. Однако важно понимать, что для достижения такого срока службы необходимо соблюдать некоторые правила монтажа, и, конечно же, – правила эксплуатации. Вот наиболее важные:

запорная арматура ни в коем случае не должна устанавливаться ни до котла, ни после него.
и электрощит, и сам электро котел отопление своими руками должны иметь надежно заземленные корпуса;
в целях безопасности и перед электрокотлом, и перед щитом управления необходимо положить диэлектрические коврики;
перед началом эксплуатации необходимо получить разрешение на использование данного типа техники у соответствующего инспектора Госэнергонадзора;
монтаж и последующий ремонт котла может производиться только специалистом электриком.

Чертеж самодельного электрического котла

Электрические котлы отопления своими руками — чертежи:

Чертеж самодельного электрического котла Оцените публикацию: Загрузка…

otoplenie-doma.org

Плетущиеся растения
На чем рисуют акриловыми красками
Водомет как устроен
Как установить счетчик электроэнергии
Баня квадрат
Использование антифриза в системе отопления
Установка в слива раковине
Устройство ламп светодиодных
Как собрать обратно мочалку из сетки
Грибы из гипса для сада своими руками мастер класс
Размеры бани с парилкой

🔥УЗНАЙТЕ! Как выбрать электрокотел и экономить на отоплении

Чем холоднее на улице, тем больше хочется тепла в своем доме. Для стабильного и адекватного обогрева жилья нужна индивидуальная отопительная система, которая будет работать без нареканий. И сейчас вы узнаете, как выбрать электрокотел самостоятельно.

Электрические котлы — это популярное решение для домашнего отопления!

Как определить мощность электрокотла

Мощность электрического котла — это характеристика, на которую надо обращать внимание в первую очередь.

“Нормативная” формула “1 кВт мощности на каждые 10 м² дома” подходит только для идеальных помещений стандартной высоты без дополнительных потерь тепла. Но даже с её помощью можно сориентироваться, какой должна быть мощность электрокотла. Площадь квартиры 60 м²? Значит хватит котла на 6-10 кВт.

Здесь нужна оговорка. Рассчитывая мощность электрокотла, принято добавлять несколько киловатт “про запас”. Если мощности больше, чем требуется — она убавляется и электрокотел попросту работает в более слабом режиме. А вот компенсировать нехватку мощности будет гораздо сложнее.

Также важно учитывать теплопотери, чтобы знать какой выбрать котел по мощности.

Электрокотел для отопления частного дома

Чтобы мощности электрокотла хватало для обогрева частного дома, учитывайте следующие факторы:

Площадь дома и высоту потолков.
Уровень теплоизоляции помещения.
Материалы стен и потолка.
Наличие системы вентиляции (равно как и отсутствие).
Количество и размеры окон и дверей.
Климат региона.

Комбинации этих факторов требуют разной мощности электрокотлов для адекватного обогрева. Владельцам частных домов придется провести более точные расчеты — в отличие от жителей квартир многоэтажных домов, “на глаз” лучше не прикидывать.

Благо, для вычисления есть готовые формулы и даже онлайн-калькуляторы.

Электрокотел для квартиры

Скорее всего, электрокотел будет подбираться не для фешенебельных двухэтажных апартаментов, а для квартиры в обычном многоэтажном доме. А это значит, что на мощность будут влиять дополнительные критерии:

Небольшие размеры. Избыток места — редкая роскошь в квартирах многоэтажек. Наверняка захочется разместить электрокотел как можно компактнее, чтобы сэкономить дополнительное пространство. Для таких целей хорошо подходят небольшие настенные устройства. Отдельные модели помещаются даже в кухонный шкафчик, скрывая прибор из виду.
Внешний вид модели. Котел — не электрочайник, и с виду его так просто убрать не получится. Поэтому он так или иначе будет обращать на себя внимание. Но можно выбрать электрокотел, который либо будет гармонично смотреться на фоне помещения, либо будет выделяться интересным и современным видом.
Ограничения электропроводки. Часто чрезвычайно актуально для жителей старых домов — во многих случаях приходится упираться в лимит.

Эти факторы приводят к тому, что в квартиры чаще всего покупают небольшие изящные электрокотлы. Если мощность электрокотла не превышает 6-7 кВт, для него не придется модифицировать существующую однофазную сеть (220 В). С другой стороны, устройства на 12 кВт и выше подходят только для трехфазных сетей на 380 В. Также есть универсальные модели с переключателем, которые могут работать от электросети с одной или тремя фазами.

Особенности электрокотлов

Здравый смысл, просчитанный бюджет и понимание своих нужд — это лучшие помощники в выборе электрокотла для дома. А подмога в виде понимания различий между разными типами котлов и четкого представления о вариантах внутренней начинки сильно упростит дело и поможет в уходе за устройством.

Типы электрических котлов

В электрокотлах используются разные нагревательные элементы — это и определяет разделение приборов на три основных типа:

ТЭНовые

Электродные

Индукционные

Внутри ТЭНовых электрокотлов находятся обычные электронагреватели в виде трубки. С их помощью электрическая энергия превращается в тепловую, нагревая теплоноситель — проточную воду.

В ТЭНовых электрокотлах нет фиксированного количества ТЭНов — чем их больше, тем быстрее нагревается вода. В некоторых моделях можно управлять количеством активных электронагревателей, временно отключая остальные.

В электродных котлах холодная вода проходит между двумя электродами — катодом и анодом. Ток подается напрямую в теплоноситель. При контакте с электричеством молекулы воды расщепляются на частицы с положительными и отрицательными электрическими зарядами — то есть ионы. Ионы начинают хаотично двигаться, “ударяться” друг о друга и устремляться к аноду или катоду.

Движение ионов между двумя электродами выделяет тепловую энергию, что приводит к быстрому увеличению температуры воды. В отличие от других электрокотлов, в устройствах этого типа ток передает тепло воде напрямую.

Для электродных котлов важна чистота теплоносителя. Если в воде слишком много солей кальция и магния (то есть она “жесткая”), на электродах начнет накапливаться накипь. Это ослабляет мощность электрокотла и ухудшает работу прибора.

Чтобы побороть образование накипи, установите фильтр для очистки теплоносителя. С более “мягкой” водой комплектующие и сам электрокотел будут работать лучше и дольше.

Суть работы индукционных котлов заключается в принципе электромагнитной индукции. Теплоноситель течет через стальной сердечник с катушкой. Когда через катушку пропускается электричество, вокруг неё образуется переменное электромагнитное поле. Сердечник нагревается в результате появления вихревых токов (токов Фуко) и отдает тепло воде.

По причине нагрева с помощью вихревых токов можно встретить другое название устройств этого типа — “вихревые котлы”.

Не уверены, какой электрокотел выбрать для стандартной системы отопления?

Смотрите ТЭНовые приборы. По совокупности качеств они находятся далеко впереди двух других типов электрических котлов — по крайней мере на данном этапе развития технологий.

	Плюсы	Минусы
ТЭНовые котлы	Огромный выбор. Низкая цена. Надежная технология. Безопасность. Доступность обслуживания.	Со временем на ТЭНах появляется налет, что ухудшает КПД и требует периодической чистки.
Индукционные котлы	Долгий срок работы.	Дороговизна. Большой вес. Неудобство в использовании.
Электродные котлы	Низкая цена. Миниатюрные габариты. Устойчивость к перепадам напряжения.	Высокие требования к качеству теплоносителя. Повышенная опасность поражения током.

Как выбрать электрокотел по регулировке мощности

Есть два способа установки мощности электрического котла:

Плавный. Для плавной регулировки используется реостат, а это повышает цену электрокотла.
Ступенчатый. В этом случае мощность регулируется путем включения и отключения отдельных ТЭНов. Разные показатели мощности электронагревателей — например, один ТЭН на 50% и два по 25% — позволяют несколько комбинаций. Получаются такие себе “ступени”: 100%, 75%, и 25%.

В электрокотлах с автоматикой мощность устройства регулируется с помощью механических или электронных терморегуляторов.

Количество контуров

Число контуров электрокотла зависит от потребностей:

Если прибор покупается исключительно для отопления помещений — надо брать одноконтурный котел.
Если рассчитываете еще и на горячее водоснабжение — смотрите двухконтурные устройства.

Электрические котлы с двумя контурами должны давать достаточно тепла как для нагрева теплоносителя, так и для горячей воды.

Преимущества электрокотлов

Перед тем, как выбрать электрокотел, надо знать о достоинствах приборов данного типа. Это поможет обращать внимание на самые важные характеристики.

Компактность. Вес большинства электрических котлов колеблется от 10 до 40 кг, в то время как размеры чаще всего не превышают 70х40 см. А еще нет необходимости где-то хранить объемные запасы топлива.
Удобство. Электрокотел работает самостоятельно — с ним не приходится просыпаться и подкидывать дрова ночью.
Вариативность установки. Электрокотел можно устанавливать независимо от наличия дымохода, а это дает гораздо больше вариантов для установки котла.
Автоматизация. Набор необходимой электроники обезопасит электрокотел от скачков напряжения в электрической сети и защитит от возгорания. Даже если в какой-то момент случится сбой, система автоматически выключит устройство во избежание серьезной поломки. А датчики с индикаторами укажут на причину сбоя.
Простое подключение. В отличие от газовых котлов, электрокотел не надо подключать к дымоходу или заморачиваться с системой дымоудаления.
Доступность. Установка электрокотла обойдется дешевле, чем в случае с газовым котлом. Опять же, не надо будет тратиться на дымоудаление.
Экономия на “ночных тарифах”. Электрокотел может нагревать воду ночью, когда ставка за электричество составляет половину тарифа.
Тихая работа. Электрический котел работает намного тише, чем топливные устройства. Новый прибор может быть практически бесшумным.
Неприхотливость. Электрокотлы рекомендуется осматривать примерно раз в год. Более частое техническое обслуживание попросту излишне, поскольку внутри устройства относительно мало механических деталей.
Экологичность. Электричество считается эффективной и чистой формой энергии.
Безопасность. Поскольку электрические котлы не используют топлива, они не выбрасывают в атмосферу никаких вредных веществ. А еще они пожаробезопасны.

Электрокотел станет идеальным вариантом для помещений, где есть доступ к электричеству, но нет газопровода или есть специфические ограничения. Это важно знать перед тем, как выбрать электрокотел для дома или квартиры.

Недостатки электрокотлов

Вот несколько основных минусов электрических котлов:

Расходы на электроэнергию. Электричество стоит дороже газа, а это значит, что на обогрев придется тратить больше денег. Но здесь надо учитывать энергоэффективность и ряд других преимуществ электрокотлов.
Энергозависимость. Поскольку электрокотлы работают сугубо на электричестве, отключение света приведет к прекращению работы устройства — во всяком случае, пока снова не включат. Дом может остаться без горячей воды и отопления на несколько часов, а то и дольше.
Ограниченный объем воды, которую можно нагревать одновременно. Электрического котла может быть недостаточно для нагрева воды, необходимой для отопления более крупных пространств.

Актуальность плюсов и минусов электрокотлов может увеличиваться или теряться в зависимости от условий места, где будет работать устройство. Поэтому примеряйте каждый из них на свою ситуацию.

Месячный расход электричества

Расход электричества можно рассчитать как по номинальной мощности, так и по необходимому теплу для адекватного обогрева дома. Перед тем, как выбрать электрокотел, следует учесть несколько нюансов:

КПД электрокотла приближается к 100% — обычно этот показатель указывают как 99%. Но тепло, которое “уходит” в корпус прибора, тоже нагревает воздух в помещении. Поэтому можно пренебречь этой небольшой погрешностью.
Номинальная мощность электрокотла рассчитана на самые холодные дни в году — именно тогда наступает пик потребления электроэнергии. Но по мере потепления на улице электрический котел будет либо работать с пониженной мощностью, либо и вовсе простаивать.

Расчет по номинальной мощности годится только для примерного представления о расходе электроэнергии. Для более точной информации надо использовать электрокотел в конкретном помещении в течение месяца, чтобы получить фактические данные.

Для расчета по мощности надо определить среднюю мощность электрокотла во время отопительного сезона. Учитывая время простоя и снижение мощности, для простоты принято делить номинальную мощность пополам. Если номинальное значение равно 12 кВт, то средняя мощность, соответственно, будет 6 кВт.

Суточное энергопотребление составит 144 кВт/час (6 * 24), а месячное — 4 320 кВт/час.

Учтите, что в реальности средняя мощность электрокотла может быть гораздо ниже — а это снизит и предполагаемый месячный расход.

Для расчета по фактическому энергопотреблению для обогрева используется следующая формула:

Q = V * Dt * k / 860

Если выглядит сложно — вот более понятный вариант формулы:

Энергопотребление = объем помещения * разница температур внутри и снаружи * коэффициент утепления / 860

Объем помещения рассчитывается умножением его длины, ширины и высоты. Если знаете площадь квартиры — пусть это будет 60 м² — можно попросту умножить её на высоту потолка. Если это значение равно 2.5 м — получим объем 150 м³ (60 * 2.5).

Для определения разницы температур берем санитарную норму (20°) и температуру наиболее холодной пятидневки (для Киева это -22°). Получаем дельту температур в 42°.

Примерные коэффициенты утепления:

Дом с утепленными стенами и тройными стеклопакетами — 0.6
Стены с кладкой в один кирпич без утепления и двойными стеклопакетами — 1.5
Стены с кладкой в один кирпич с одинарным стеклом (в “одну нитку”) — 2.5

Представим, что для дома нужен второй коэффициент.

Получается следующее: Q = 150 * 42 * 1.5 / 860 = 10.9. Округляем до 11 кВт. Чтобы получить среднее потребление, делим пополам — будет 5.5 кВт. 5.5 * 24 * 30 = 3960 кВт/час.

Вот основные способы снизить расходы на электричество при использовании электрокотла:

Установка пластиковых окон.
Утепление стен дома.
Извлечение выгоды из “ночных тарифов” на электроэнергию.
Установка “интеллектуальной” автоматики.
Комбинация с котлами других типов (если уместно).
Использование рекуператора в системе вентиляции.

Электричество — не самый дешевый способ отопления помещений, но даже с ним возможна разумная экономия.

Как подключить электрокотел

Внимание!

Если у вас нет необходимого опыта электромонтажных работ — самостоятельное подключение электрического котла может привести к опасным последствиям. Обратитесь к специалистам, чтобы не подвергать опасности себя и ваших близких!

Перед установкой ознакомьтесь с рекомендованными нормами отступов:

Расстояние от задней стенки электрокотла до стены: ~ 5 см.
Расстояние до потолка: не менее 80 см.
Расстояние до пола (если настенный): не менее 50 см.
Расстояние до трубопровода: не менее 50 см.
Свободное расстояние перед электрокотлом: ~ 70 см.

Свободное пространство возле передней панели электрокотла понадобится для нормального доступа к прибору во время регулировки мощности, технического обслуживания и тому подобного. То есть монтировать в шкафчике можно — главное, чтобы дверца открывалась.

Монтаж проводится в соответствии со схемой подключения электрокотла.

Помните, что:

Перед подключением электрокотла обязательно надо ОТКЛЮЧИТЬ электроэнергию.
Нельзя подключать электрокотел слишком близко к водопроводу.

Мощность котла, прибавленная к мощности других электроприборов в доме, не должна превышать ограничения проводки — иначе неизбежны перегрузки сети и замыкания.
Должно присутствовать адекватное заземление.
Поверхность, на которой планируется монтаж электрокотла, должна быть не горючей.

Автоматика для электрического котла

Как выбрать электрокотел без встроенной автоматики? Её можно будет подключить к системе своими руками. Виктор Сухоруков, эксперт по домашним системам отопления, предлагает принципиальную схему автоматики для электрического котла. За пример берется трехфазная система.

К электрокотлу подключаются следующие устройства:

Трехфазный автоматический выключатель. Это должен быть именно один трехфазный автомат! Если подключить три отдельных выключателя, то при срабатывании одного из них остальные останутся под напряжением. Это небезопасно — можно не заметить и получить удар током.
Промежуточные силовые реле. Они стоят немного дороже магнитных пускателей, но работают бесшумно и не щелкают ночью. На их катушки будет подаваться управляющее напряжение.
Нулевая шина. Фазы электронагревателей соединяются в звезду и подключаются к нулевому защитному проводу через нулевую шину.
Выключатели. Они подключаются к катушкам каждого из промежуточных реле, чтобы подключать их к линии или обесточивать. На выключатели подается одна фаза. С их помощью можно будет регулировать мощность электрокотла под погоду.
Предельный термостат. Это обязательное аварийное устройство, которое включается в разрыв питающей линии. Оно выключает электрокотел и уберегает его от поломки, когда температура превышает допустимое значение (в результате остановки насоса, засора в фильтре). Регулятор позволяет установить предельно допустимое значение (например, 90° или 100°). Чтобы включить котел заново, необходимо будет нажать на специальную кнопку на термостате.
Рабочий термостат. Устройство будет включаться и выключаться при повышении и понижении температуры. Если необходимая температура составляет 50°, термостат будет выключать электрокотел при её достижении и включать снова, когда температура опустится ниже. Устанавливается в разрыв сети, как и предельный.

Это самый простой вариант автоматического управления электрическим котлом. Но это не все — можно добавить дополнительные приборы для управления температурой воздуха.

Комнатный термостат. Устанавливается в разрыв питающей линии. Он будет следить за температурой воздуха в комнате.
Реле времени ночного и дневного режима. Используется для экономии на “ночном тарифе”. С ним есть смысл добавить к электрокотлу термостат минимальной температуры воздуха.
Реле времени во избежание слишком частых включений и выключений электрокотла.

Внимание!

Не пытайтесь собрать все самостоятельно, если у вас нет достаточного опыта обращения с подобной техникой.

Производители электрических котлов

Электрический котел — это добротное (а иногда и выгодное) решение для обогрева дома или квартиры. Но у такого устройства должна быть отличная сборка, полная безопасность и гарантийное обслуживание. А это значит, что надо покупать электрокотел для отопления у проверенных временем компаний.

Как выбрать электрокотел?

Вот несколько рекомендуемых брендов:

Vaillant: электрокотлы немецкого производства с безупречной сборкой и богатым ассортиментом.
Protherm: с 2001 года принадлежит Vaillant — иногда котлы этих двух брендов собираются на одном и том же заводе.
Tenko: украинский производитель электрических котлов и ТЭНов с недорогими устройствами высокого качества и сервисными центрами по всей Украине.
Bosch: эргономичные и надежные немецкие электрокотлы превосходного качества.
Leberg: доступные электрические котлы болгарского производства.
Roda: новинка 2019 года от немецкой торговой марки, модельный ряд отличается экономичными и высокими эксплуатационными качествами по доступной цене.

Теперь вы знаете, как выбрать электрокотел! Самое время посмотреть топовые модели электрических котлов в магазине Farro.shop.

Самодельный электрокотел для отопления дома своими руками

Самодельный электрокотел для отопления

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Контроль нагрева воздуха в ручном и автоматическом режимах
Особенности подключения самодельных электрокотлов
Чертеж самодельного электрического котла

Контроль нагрева воздуха в ручном и автоматическом режимах

Особенности подключения самодельных электрокотлов

Газовый и электрический котлы

Для соблюдений всех правил монтажа, что, в свою очередь, служит обеспечением дальнейшей безопасности эксплуатируемого оборудования, целесообразным является пригласить специалиста-электрика.

Пульт управления электрическим котлом устанавливают в удобном месте

запорная арматура ни в коем случае не должна устанавливаться ни до котла, ни после него.
и электрощит, и сам электро котел отопление своими руками должны иметь надежно заземленные корпуса;
в целях безопасности и перед электрокотлом, и перед щитом управления необходимо положить диэлектрические коврики;
перед началом эксплуатации необходимо получить разрешение на использование данного типа техники у соответствующего инспектора Госэнергонадзора;
монтаж и последующий ремонт котла может производиться только специалистом электриком.

Чертеж самодельного электрического котла

Электрические котлы отопления своими руками — чертежи:

Чертеж самодельного электрического котла

Выбираем котел для бани — газовый, электрический, или твердотопливный.

Выбирать котел в баню необходимо исходя из многих факторов. Такая покупка имеет строго индивидуальный подход, и во многом зависит от характеристик постройки, а также от личных требований к парной. Мы расскажем какое оборудование экономичнее и продуктивнее, как его правильно устанавливать и подключать, и в каких случаях целесообразно сделать дровяной котел для бани своими руками.

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода. Принцип работы банного котла для подогрева воды Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях. Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо. Газовые печи для бань с выносным баком — принцип подключения Электрокотлы для бань Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен. При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки: большое потребление электроэнергии; необходимость в трёхфазной сети с высокой мощностью. Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной. Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества. Газовые котлы для бани Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды. В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника. Специализированный газовый котел для бани с баком и каменкой Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома: Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной. Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления. Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн. Напольный газовый котел для отопления и подогрева воды в больших объемах Давление газа — важный критерий при выборе котла для бани Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства. Твердотопливные котлы для бань Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника. Твердотопливный котел со съемным баком Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла. Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье. Устройство твердотопливного котла для бани Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве. Делаем дровяной котел для бани Первым делом необходимо подготовить место для размещения оборудования: укрепить напольное покрытие. Используемые материалы: Шамотный кирпич; Асбестовый картон, толщиной более сантиметра; Металлический лист, толщиной от одного миллиметра. Дровяной котел для бани с баком сделанный своими руками Основание делают ровным и прочным. Для изготовления дымохода используются только негорючие материалы. С внешней стороны его дополнительно покрывают теплоизоляцией. Важно знать: место соединения отопительного устройства с дымоходной трубой делают разборным. Процесс изготовления состоит из трех этапов: подготовка материалов, приваривания опор, создание экрана. Материалы Выбрав котел в бане цилиндрической формы, используйте металлическую бочку литров на 200. Подойдет толстая труба диаметром в полметра, длиною до метра. А также приготовьте: Арматуру толщиной 14 мм, сделав три отрезка по 3 см для опор. Металлический лист толщиной 4 мм; Металлический лист толщиной 5 мм; Кирпичи и цемент.

Сборка Привариваем к корпусу параллельно три опоры. Первая, нижняя на самом дне. Средняя располагается в зависимости от расположения поддувальной дверцы. Третья ниже на 20 см от верха корпуса. Далее вырезаем дно и крышку из листов металла. В крышке делаем отверстие кольца дымохода. В боковой части корпуса делаем отверстие для короба. Туда монтируем дверки печные и поддувальные. Внутри короба делаем перегородку для отсеков. И делаем экран: выкладываем кирпичную стену или полностью обкладываем котел. Для конвекции воздуха внизу оставляем отверстие. Но для начала ввариваем короб в бочку или трубу. Вставляем дно, крышку, колосник. Устанавливаем дымоход. Даже сэкономив на самостоятельной сборке котла для бани, немало средств и времени уйдет на закупку и поиск материалов, не говоря о монтажных работах. Если на вашем участке есть централизованная подача газа — лучше использовать более современное нагревательное оборудование. Выбираем котлы в баню Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру. В пользу установки газового нагревательного оборудования в бане говорят такие факты: Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием. Экологичность: отсутствие гари, запаха, вредных выхлопов. Простота установки, настройки, эксплуатации, ремонта. Потребление электроэнергии всего 40 кВт. Компактность. Одновременный нагрев помещения, воды. Конструкция и комплектация специализированной газовой печи для бани Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля. Подбирая оборудование, необходимо обратить внимание на его номинальную производительность. Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале. Настенные газовые котлы для подогрева воды Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см. Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор. Универсальные газовые котлы для бани Термофор Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше. Поэтому при покупке котла следует больше обращать внимание на: общую площадь парной; качество и толщину метала печи; скорость и температура нагрева; объем бака для воды; размеры и габариты: трубы, печки, бака. Установка газового котла в бане своими руками Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия. Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам. Настенные газовые котлы для подогрева воды Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода. Промыть системы труб устройства. Настенное оборудование прикрепить к планкам. Сделать отверстия в стене, закрепить планки анкерами или саморезами. Зафиксировать котел на крепёжных планках. Присоединить к трубам краны, фильтры; Присоединить краны на входе, выходе; Установить сгоны; Подключить отопительную систему; Соединить сгон с отоплением; Подключить водоснабжение; Присоединить дымоход. Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Итог

Сегодня существует множество вариантов котлов для бань, поэтому каждый сможет выбрать необходимое оборудование для своих потребностей. Выполняя самостоятельно монтаж, сборку, или подключение агрегата соблюдайте все указанные производителем нормы и правила — от этого зависит безопасность вас и вашей семьи. Помните, газовое оборудование взрывоопасно.

-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

ГлавнаяПолОбвязка котла отопления полипропиленом своими руками

Обвязка котла отопления: -инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Как правильно проводится обвязка котла отопления

Один котел не сможет вам обеспечить тепло в помещении, для этого необходимо сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным приборам, которые и будут отдавать его в атмосферу комнат. При этом следует учесть, что схема обвязки может быть разной в зависимости от типа применяемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Поэтому имейте в виду, что универсальных вариантов не существует.

Обвязка котлов отопления разных типов

Выбираем трубы

Каждый материал имеет свои особенности, влияющие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие сложности могут возникнуть при монтаже, подходит ли вам цена изделий.

Обвязка газового котла отопления медными трубами

Рассмотрим наиболее популярные решения:

Идеальный материал для изготовления обвязки, хотя он также имеет и свои недостатки.

Простой монтаж, для сборки из оборудования понадобится только специальный паяльник и набор ключей.

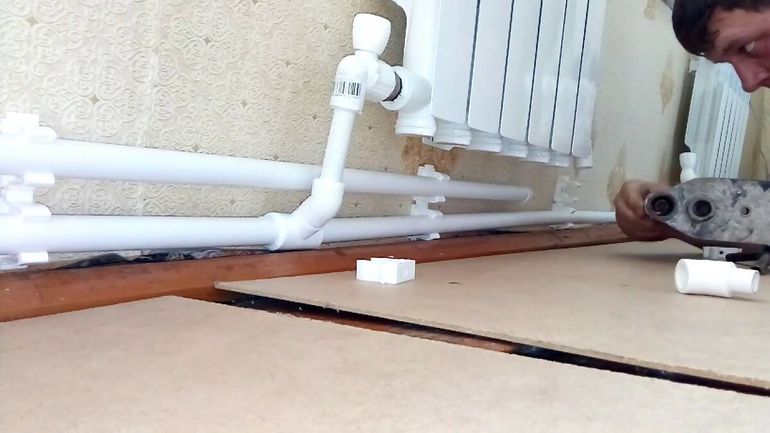

Работы по разводке системы отопления для дома вместе с установкой дополнительного оборудования проводятся в течение одного дня, максимум недели.
Материал устойчив к нагреванию, так как укреплен стекловолокном, которое создает каркас, защищая трубы от расширения при нагревании.

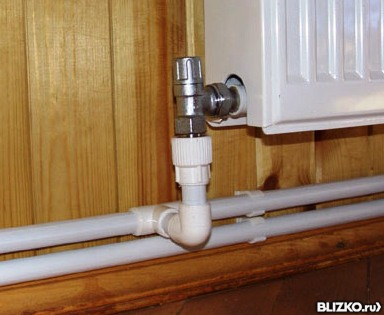

Низкая теплопроводность полипропилена, поэтому к радиатору подходит теплоноситель почти без потерь.
Быстрая циркуляция теплоносителя, так как внутренняя гладкая часть трубопровода не дает образовываться отложениям.
Срок эксплуатации трубопровода более 20 лет.

Недостаток – максимальная температура теплоносителя до 95 ˚С.

Работа по обвязке требует определенного профессионализма. Стоимость материала высокая. Преимущества медного трубопровода:

Хорошая теплоотдача – нагрев помещения происходит не только радиаторами, но и трубами.
Материал не требует для прогрева большого количества теплоэнергии.
Устойчив к коррозии. Спустя время материал может покрыться тонким слоем окисла, который не влияет на его эксплуатацию.
Не боится замерзания из-за своей пластичности, в отличие от труб из полипропилена или стали. которые лопаются.

нельзя устанавливать в стены;
требует надежной изоляции, так как электрический ток для материала губителен.

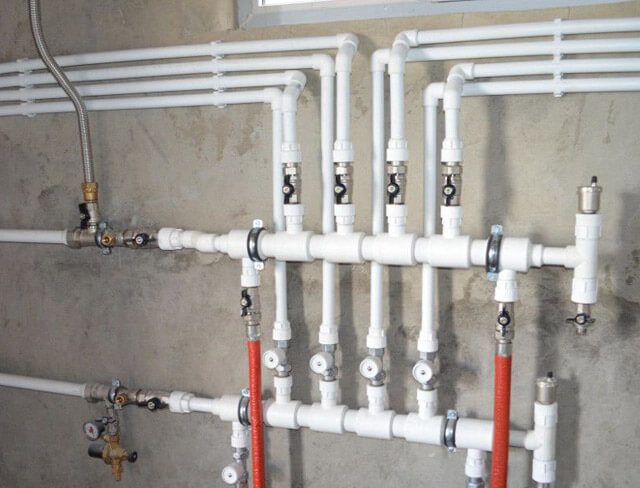

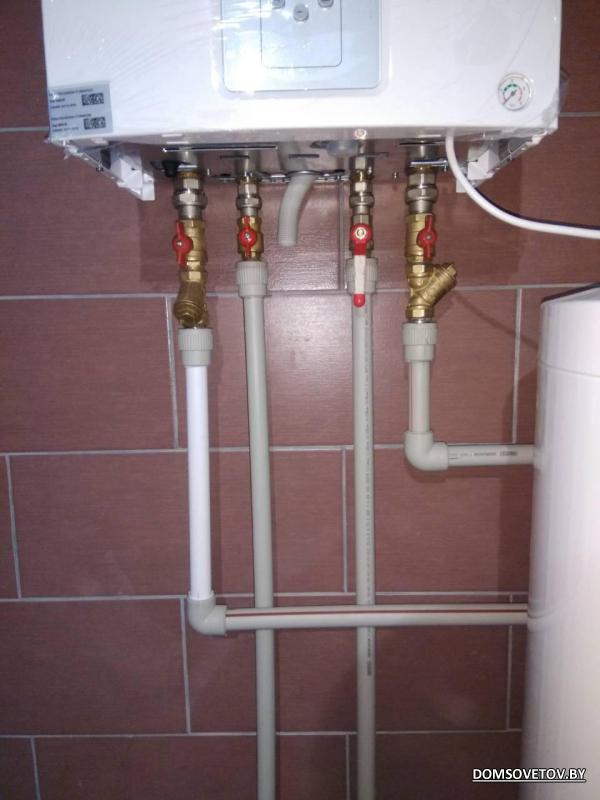

Обвязка настенного котла отопления полипропиленовыми трубами

Твердотопливный котел

Конструкция оборудования и его принцип работы влияет на подключение к отопительной системе. Следует учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, влияющие на их эксплуатацию и производительность.

Рассмотрим детальнее, как должна проводиться обвязка твердотопливного котла своими руками:

Температура обратки не может быть ниже «точки росы» или 55˚С. Иначе будет происходить большое образование конденсата. Рекомендуем по этой причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что гораздо лучше полипропилена. Она имеет лучшую теплопроводность, поэтому сократит количество конденсата.

Как правильно проводится обвязка твердотопливных котлов

Если нужно, можно соединить несколько котлов в одну сеть, для чего понадобится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов.Данная схема давно применяется на Западе, позволяя сохранять излишки тепла в специальном резервуаре, напоминающий термос. Когда температура теплоносителя падает, тепло начинает добираться из резервуара.Необходимо также предусмотреть в этом случае два клапана – термосмесительного, препятствующего перегреву теплоносителя, и подрывного.Хотя работы по монтажу теплоаккумулятора потребуют дополнительных расходов, в итоге все вложения окупятся довольно быстро благодаря экономии топлива.

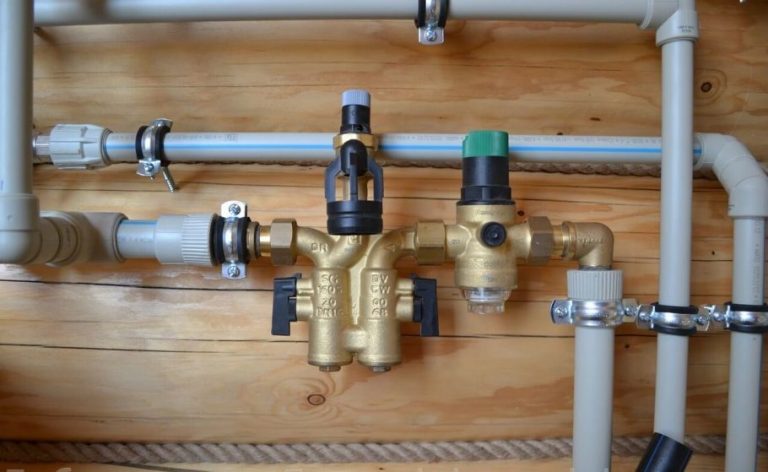

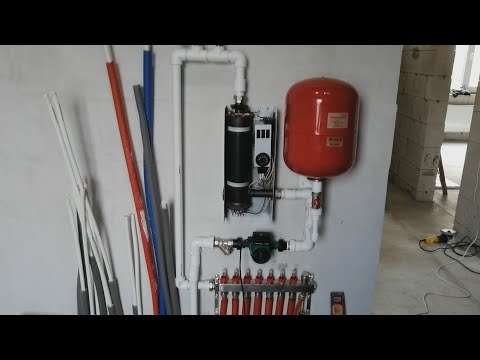

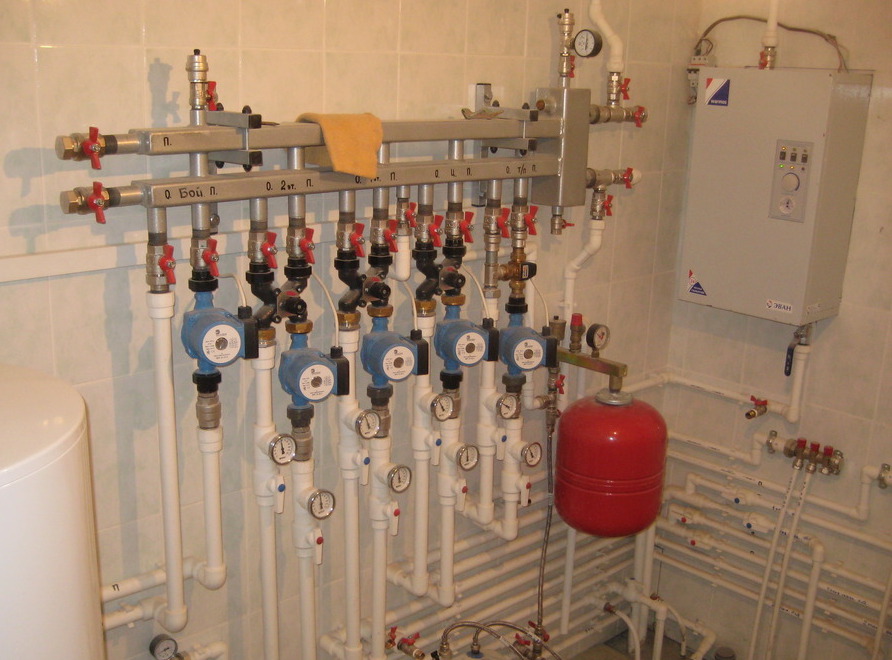

Обвязка электрического котла отопления полипропиленовыми трубами

Использование для обвязки полипропиленовых труб возможно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, так как теплоноситель будет постоянно иметь температуру более 60˚С.Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В тоже время инструкция по установке не требует, как в случае с медью, использовать электроизоляцию и контур заземления.

Газовое оборудование

В этом случае нет готовых решений, так как все зависит от использования водогрейного оборудования, а также количества отдельных отопительных систем.

Ниже предлагаем вам рекомендации специалистов:

Теплый пол и радиаторы. В этом случае обвязка газового котла отопления должна выполняться строго с применением гидрострелки или водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное внутри него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. После гидрострелки используется дополнительные циркуляционные насосы на каждый отопительный контур.

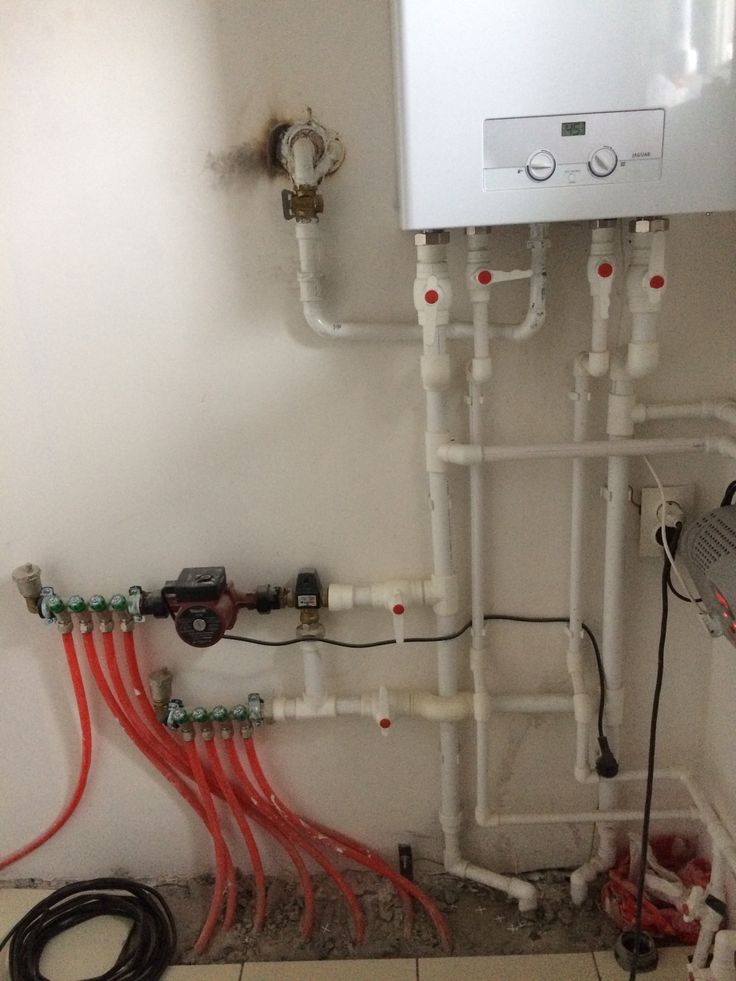

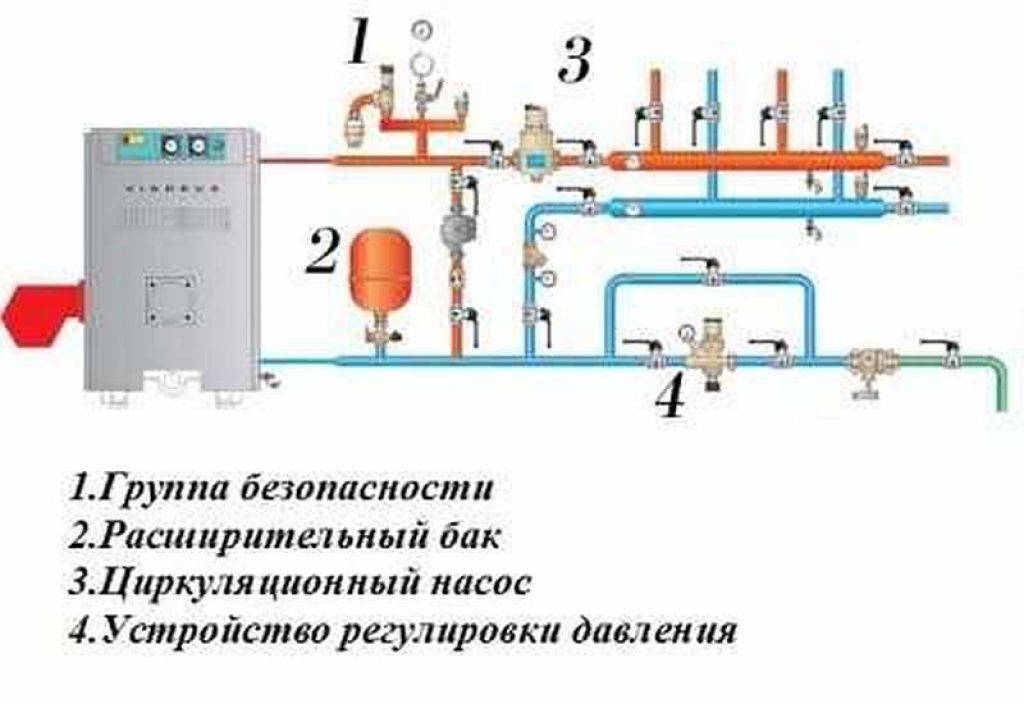

На фото – схема включения в систему отопления двухконтурного газового котла

Обвязка настенного оборудования медными трубами производится согласно расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, если для обогрева 60 м2 жилья сечение медной трубы составляет 20 мм, диаметр полипропиленовой должен быть в пределах Ø 25-32 мм.
Установка аккумулирующего бака является нововведением, но пока оно не получило широкого распространения. В этом случае рекомендуется его использовать для обвязки напольного газового котла в случае с использованием чугунных агрегатов. Они боятся резкого понижения температуры, а теплоаккумулятор дает возможность сгладить такие пики.
Для обвязки навесного газового котла с 2-мя контурами не требуется установка дополнительного оборудования. Конструкция и так полностью укомплектована. Нужно просто подсоединить устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы проводят похожим способом. Только в этом случае учитывается только система обогрева.

Варианты обвязки котлов

Для напольных моделей обычно требуется монтаж дополнительного оборудования. К примеру, для двухконтурного понадобятся циркуляционные насосы, фильтры грубой и тонкой очистки, расширительный бак. Также может быть необходима установка и гидрострелки.

Совет: если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, обязательно нужно устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться после отключения электричества.

Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)

Котел дрова-электричество

Обвязка оборудования выполняется параллельным и последовательным способом. Это необходимо для обеспечения непрерывного нагрева теплоносителя в системе.

Для этого делают следующее:

Основным источником тепла является твердотопливный котел. Он должен обеспечивать нормальный нагрев теплоносителя в течение всего дня.
При наступлении ночи и после перегорания топлива автоматически должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел снова не начнет работать.

Есть несколько способов добиться этого, однако основной – применение эжектора. В этом случае обязательное условие – котел должен быть установлен под небольшим углом, тогда не произойдет обратная циркуляция теплоносителя.

Совет: такой же метод можно применять и при обвязке пеллетного отопительного котла отопления.

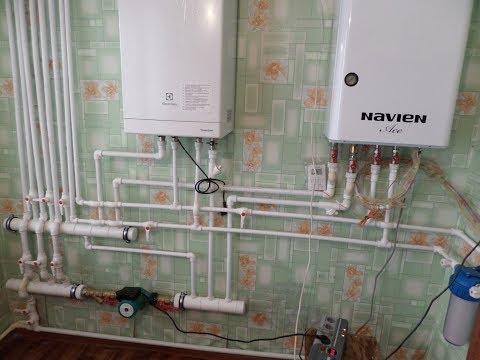

Способ подключения двух котлов – на дровах и электричестве

Дизельный котел

В данном случае обязательно применяется дополнительное оборудование, обеспечивающее стабильную циркуляцию теплоносителя и нормальную работу отопительной системы:

расширительный бак;
циркуляционный насос – устанавливают на обратке;
водяной коллектор – нужен, если котел предназначен для обогрева помещения большой площади, нескольких этажей или разных отопительных контуров.

Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.

Можно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Основным источником тепла является оборудование на твердом топливе, когда интенсивность нагрева теплоносителя начнет снижаться, в работу включается дизельный нагреватель.

Подключение в систему напольного дизельного котла

Последние модели оборудованы всей необходимой автоматикой, поэтому при правильных настройках вмешательство в процесс оператора будет минимальным. Перед установкой необходимо провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.

Вывод

Работа любой отопительной системы для дома или промышленного объекта зависит от правильной обвязки источника теплоэнергии, в данном случае отопительного котла. Не существует универсальных схем, поэтому в каждом случае необходимо проводить предварительный расчет.

Следует принимать во внимание количество контуров отопления, установку котла – на полу или на стене, а также учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться за помощью к специалистам теплотехникам. в статье поможет найти вам дополнительную информацию по этой тематике.

http://gidroguru.com

legkoe-delo.ru

Обвязка котла отопления — схемы и советы

Содержание:1. Основные схемы2. Делаем обвязку3. Ещё пара советов

Отопительная система – это одна из наиболее сложных инфраструктур в доме. Однако при правильном подходе можно сделать грамотную обвязку котла своими руками.

Что входит в это понятие? Обвязка котла отопления — это все устройства и соединения, которые находятся между котлом и приборами для отопления.

Прежде чем определиться с тем, какие из элементов нужны в конкретном случае, следует внимательно ознакомиться с документами на котел.

Газ Боровск — не стесняйтесь обращаться к профессионалам за помощью. Получите качественные консультации и полный спектр услуг по подключению газа.

Ведь современные их типы чаще всего уже оснащены большинством необходимых устройств.

Основные схемы

Существует 4 основных схемы обвязки:

Принудительная циркуляция носителя тепла благодаря работе специального насоса (применяется в помещениях, которые необходимо постоянно отапливать).
Естественный, или гравитационный тип циркуляции. Данная система обвязки хорошо подходит для отопления дач и небольших загородных домов.
Коллекторная разводка. Собственно коллектор – это устройство, которое собирает воду из системы отопления. Это одна из самых надежных систем, прекрасно подходящая для многоэтажных домов, или отопления нескольких помещений. Обязательное условие эффективной работы такой схемы – наличие циркуляционного насоса и отдельные подводки к каждому радиатору.
Обвязка на первично-вторичных кольцах. Суть обвязки состоит в том, что сразу за котлом создается короткое замкнутое первичное кольцо в пределах одного этажа. В этом кольце делаются отводы для обогрева отдельных ветвей, оборудованных потребителями тепла. Это могут быть поэтажные ответвления с радиаторами, «теплые полы» и прочее. Плюсом данной схемы является возможность эффективного обслуживания большого количества потребителей тепла.

Универсальной считается схема обвязки, включающая несколько насосов, а также коллектор. Это позволяет подключить 3 основных контура: радиаторное отопление, «теплые полы», а также подогрев воды.

Делаем обвязку

Обвязка газового котла отопления своими руками выглядит следующим образом:

Установка согласно нормативным требованиям. Для напольного оборудования — это негорючий материал пола. Если же отделка полов выполнена из горючих материалов, сверху укладывается 10-сантиметровая бетонная либо глиняная «подушка», покрытая листом металла, толщиной 0,8 мм. А также высота потолков от 2,0м, наличие систем вентиляции и естественного освещения. Обязательно монтировать напольный котел так, чтобы он находился ниже по уровню, нежели радиаторы. Настенные котлы монтируются таким образом, чтобы обеспечить быстроту и легкость доступа к устройству при необходимости диагностики, или ремонта.
Котел герметично подсоединяется к дымоходу. Обвязка газового котла отопления предполагает использование коаксиального дымохода.
Далее устанавливается группа безопасности, если она не предусмотрена производителем (большинство настенных моделей уже оборудованы нужными приборами). Приборы, входящие в группу безопасности, монтируются сразу же на выходе из котла трубы подачи горячего теплоносителя. Очередность их установки сводится к следующему: сперва подключается манометр, измеряющий давление в системе, затем – предохранительный клапан, и в конце – воздухоотводчик.
После выбора места расположения коллектора, согласно прилагаемой к нему инструкции, к нему подводится труба диаметром 1.25 дюйма. По ходу этой трубы устанавливаются: защита от работы без воды, устройство сепарации воздуха для вывода растворенных в воде газов, циркуляционный насос, стрелка гидравлическая и дополнительный воздухоотводчик.
От коллектора отводятся 3 подающие линии к приборам отопления при помощи труб диаметром 1 дюйм. Неиспользуемые отверстия в коллекторе следует закрыть заглушками.
Первый контур, включающий в себя обслуживание радиаторов, предполагает установку по ходу движения теплоносителя следующих устройств. Во-первых, погодозависимой автоматики, состоящей из комнатного термостата и датчика температуры вне помещения. Во-вторых, отдельного циркуляционного насоса для быстрого передвижения носителя тепла по трубам. Далее подключаются радиаторы, и обеспечивается система оттока воды назад к коллектору.
Второй контур – «теплые полы». Для обеспечения его полноценной работы также рекомендуется установка дополнительного насоса.
Третий контур – подогрев воды. На выходе из коллектора, как и в других контурах, ставится насос циркуляции. Далее подсоединяется устройство водонагревателя косвенного нагрева, обеспечивающего подогрев санитарной воды. Оптимальным вариантом является оснащение бойлера термостатом, который будет запускать работу насоса при понижении температуры воды в баке. От бойлера осуществляется подводка к кранам и душу. Дополнительно к бойлеру подводится холодная вода. Перед ее входом в бак водонагревателя рекомендуется установить расширительный бачок, который будет компенсировать расширение теплоносителя под влиянием нагрева. Тепловое кольцо замыкается возвратом воды в распределительный коллектор.
От коллектора проводится труба обратно к гидрострелке, а от нее – к котлу. Между гидрострелкой и котлом монтируется расширительный бак.
Когда система отопления смонтирована, к котлу подводится холодная вода, проходящая через клапан подпитки с фильтром механической очистки.В зависимости от параметров помещения, конструкции и поставленных задач, из поданной схемы можно исключать определенные элементы. Например, систему погодозависимой автоматики или контур подогрева полов.

Ещё пара советов

Что касается материала, используемого для организации трубопровода, то здесь стоит обратить внимание на полипропиленовые трубы. Наиболее важные из их преимуществ — это дешевизна, простота монтажа, долговечность и устойчивость к различным воздействиям.

Также этим трубам свойственны гладкие стенки, на которых не задерживается налет, способный вызвать засорение.

Обвязка котла отопления полипропиленом не сложна. Соединения труб в основном производятся путем пайки, что дает возможность добиться герметичности и надежности. А важный плюс данного вида труб — возможность создать из них контур любой сложности.

otopleniedomov.com

Обвязка котла полипропиленом

02.09.2016

Основная функция системы отопления – обеспечение оптимального микроклимата в здании в любое время года. С умом организованное отопление равномерно распределяет тепло по всем комнатам, и при этом предохраняет от износа и перегрева отопительный котел и теплонагруженные узлы. Для каждого котла обязательным элементом является так называемая обвязка, которой оборудование подключается к системе распределения тепла.

Любая система отопления состоит из следующих элементов:

Котел – основа обогревательной системы, от типа которого зависит выбор схемы обвязки. Необходимо правильное расположение котла в системе, при котором в ней не будут образовываться воздушные пробки.
Трубы отопления, по которым циркулирует теплоноситель.
Мембранный расширительный бак, поддерживающий оптимальный объем системы и предотвращающий гидроудар при перепадах давления.
Радиаторы и другие потребители тепловой энергии.
Автоматика, измерительные приборы и защита, позволяющие системе поддерживать и регулировать собственное функционирование в оптимальном и безопасном режиме.

Полипропиленовая обвязка котлов отопления

В последнее время среди всех существующих видов обвязки наибольшей популярностью пользуется обвязка отопления полипропиленом методом спайки. Данный способ обеспечивает максимальную герметичность, которая очень важна при установке фитингов.Еще одним достоинством обвязки с помощью полипропилена является универсальность материала: с ним можно формировать всевозможные контуры быстро и несложно, использовать различные методы сварки.

При монтаже рекомендуется избегать большого количества соединений: чем их меньше, тем надежнее конструкция.Также нужно избегать резких поворотов, увеличивающих сопротивление циркуляции теплоносителя. Повороты труб должны быть по возможности максимально плавными.Помните, что у подводящих труб газа к аппарату должно быть максимально жесткое и прочное соединение.

Если вы хотите не забивать голову излишком информации или не чувствуете себя способным осуществить столь ответственную задачу, какобвязка котла — отдайте дело в руки специалистов.

Как правило, во многих монтажных компаниях выезд специалиста на объект осуществляется бесплатно. Таким образом, можно собрать необходимую информацию как об особенностях предполагаемого отопления своего дома, так и о потенциальных исполнителях монтажных работ.

www.tass-sib.ru

Как выровнять пол в квартире своими руками под линолеум
Как часто поливать газон после посадки
Черви дождевые чем полезны
Стройудача в ополье
Пол под дерево в ванной
Пол в ванной под дерево
Теплый пол из какой трубы делать
Срок службы поликарбоната на крыше
Двухкомпонентный пенополиуретан
Способы укладки ламината на пол
Чем покрыть деревянный пол на балконе застекленном

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

Что такое обвязка котла и из чего она состоит?
Трубы полипропиленовые в системах отопления
Особенности монтажа трубопроводов ППР
Выбор схемы разводки системы отопления
- Что лучше: самотечное или насосное?
- Какую схему отопления лучше выбрать?
Контур полипропиленовый для разных котлов
- Вариант №1: Газовая колонка
- Вариант №2: Твердотопливная модель
- Вариант №3: Мазут и электронагреватели
Выводы и полезное видео по теме

Что такое обвязка котла и из чего она состоит?

Жгут — совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые применяются при обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения

С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом. Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлениям производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Арматура для монтажа труб

Трубопроводы ПП (ПП) газовый двухконтурный котел

Трубы твердотопливного котла

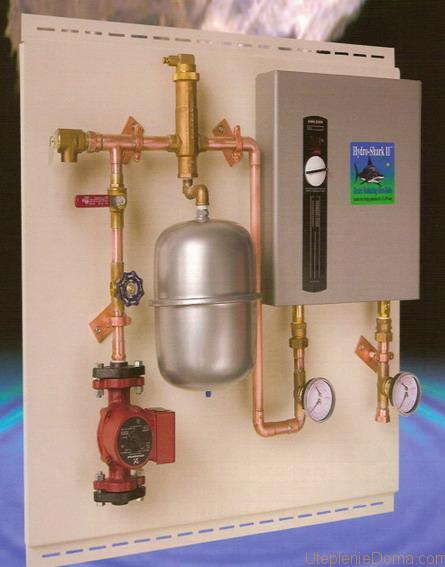

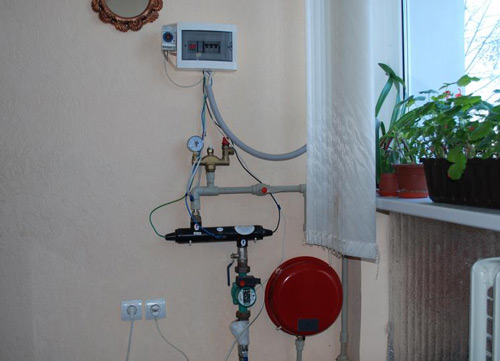

Система отопления с электрокотлом

Тандем с газовым одноконтурным котлом

Открытая труба отопления

Закрытый метод обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто не существует. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.

Но во всех них есть:

Котел (одноконтурный или двухконтурный).
Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
Полипропиленовые трубы и фитинги.
Батареи (чугунные, стальные, алюминиевые, биметаллические).
Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

Кран Маевского.
Циркуляционный насос.

В схеме с подачей теплоносителя к каждому прибору коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

Манометр.
Термостат.
Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой — снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря низкой стоимости и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения ПП труб малого диаметра

Особенности монтажа трубопроводов ППР

При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком — довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

АТ Нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку — в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена

Более сложная и дорогая. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

одинарная трубка;
двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления подразделяются на:

тройник;
коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом — только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электричества.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать. В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео №1. Как выбрать трубы из ППР:

Видео №2. Технология обвязки твердотопливного котла:

Видео №3. Как обвязать нагреватель в двухэтажный коттедж:

При выборе схемы обвязки котла из полипропиленовых труб необходимо учитывать все особенности конкретного здания. Процесс монтажа трубопроводов и подключения оборудования несложный, с ним справится даже начинающий мастер.

Использовать паяльник для полипропиленовых фитингов и труб проще простого. А вот составление проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.

Если вы хотите поделиться личным опытом, полученным при самостоятельной сборке полипропиленовой обвязки, нашли ли вы недостатки или хотите получить ответы на свои вопросы? Пожалуйста, пишите комментарии в блоке под тестовой статьей.

Как сделать солнечный водонагреватель из пластиковых бутылок

| 6 мая 2010 г.

Механик на пенсии Хосе Алано изобрел простой, дешевый, энергосберегающий солнечный водонагреватель на крыше, которым пользуются тысячи людей. Вот как это делается…

Хосе Алано — образец творчества в решении экологических проблем в Бразилии. В 2002 году механик на пенсии превратил груду пластиковых бутылок и картонных коробок в солнечный водонагреватель. С тех пор тысячи людей на юге Бразилии воспользовались изобретением Алано, сэкономив деньги и сократив количество отходов.

Идея возникла из-за отсутствия услуг по сбору вторсырья в его маленьком родном городе Тубарао. Отказавшись выбрасывать на свалку пластиковые бутылки, коробки и другие отходы, пригодные для вторичной переработки, Хосе Алано вскоре понял, что у него проблема: комната, полная мусора.

‘В свои 59 лет я имел возможность стать свидетелем технологических достижений науки, которые улучшили хранение продуктов. Но в наши дни некоторые упаковки весят почти столько же, сколько сама еда! Много лет назад мы с женой поняли, что не готовы к этой новой форме потребления».

Используя свои базовые знания о системах солнечного нагрева воды, он и его жена построили альтернативную версию, используя 100 пластиковых бутылок и 100 пакетов из-под молока. «Это сработало отлично, и мы ответственно избавились от отходов», — говорит он.

Изобретение-победитель

Инициатива Алано стала широко известна в Бразилии после получения приза Superecologia, присуждаемого журналом Superinteressante за проекты по возобновляемым источникам энергии в некоммерческом секторе. С тех пор отставной механик проводит семинары и читает лекции в общественных центрах и школах, особенно в бразильском южном штате Санта-Катарина, где он живет.

Тем не менее, Алано никогда не хотел получать от этого прибыль и объясняет почему: «Я простой человек, но я очень хорошо осознаю свою ответственность как потребителя. Переработанный солнечный водонагреватель был всего лишь моим небольшим вкладом в защиту окружающей среды и в улучшение жизни людей, которым необходимо экономить деньги. Я зарегистрировал изобретение, чтобы никто другой не мог скопировать его и извлечь из него прибыль. Хотя информация о том, как его строить, находится в открытом доступе и доступна каждому, есть два ограничения: на его промышленное производство и на его использование политиками во время избирательных кампаний».

Информация о том, как построить солнечный нагреватель из переработанных материалов, дошла до местных жителей благодаря поддержке местных органов власти, средств массовой информации, государственных и частных электроэнергетических компаний, которые также предоставили трубы и другие материалы.

Алано говорит, что сейчас трудно уследить за всеми проектами, разрабатываемыми по всей Бразилии, но он упоминает некоторые цифры из южных штатов: «Только в штате Санта-Катарина более 7000 человек уже пользуются солнечными обогревателями. Есть два кооператива, один в Тубарао, а другой во Флорианополисе, последний из которых производит 437 солнечных обогревателей для установки в муниципальных домах. В штате Парана количество солнечных обогревателей достигло 6000 в 2008 году благодаря листовкам «Сделай сам» и семинарам, организованным там правительственным органом SEMA».

Большая экономия

Альтернативный водонагреватель может обеспечить экономию энергии до 30 процентов, но помимо этого, Алано отмечает, что каждый построенный солнечный водонагреватель из переработанных материалов также означает, что меньше пластиковых бутылок и картонных коробок попадает в свалка. С момента изобретения Алано Tubarão получает выгоду от регулярного сбора перерабатываемых отходов, чего, к сожалению, до сих пор не происходит во многих бразильских городах.

Алано потерял счет тому, сколько раз он читал лекции или его посещали группы студентов, жаждущих узнать об изобретении. Однако это не его единственное. Алано разработал недорогую многофункциональную кровать для людей с ограниченными возможностями, но он изо всех сил пытается найти деловое партнерство. Хотя было много желающих запустить его в производство, Алано говорит, что проблема всегда заключается в том, чтобы снизить прибыль, чтобы принести пользу потребителям.

Спустя восемь лет после создания солнечный водонагреватель по-прежнему отнимает у него много времени, но он считает, что теперь он, наконец, сможет сосредоточиться на многофункциональной кровати и других проектах: «Переработанный солнечный водонагреватель — это только результат упорство над разочарованием», — объясняет он. «Я не считаю себя изобретателем. Я просто гражданин, пытающийся найти решение проблем».

Сделай сам
Несмотря на разницу в широте и климате между югом Бразилии и Великобритании, солнечный водонагреватель, разработанный Алано, основан на принципе термосифона, который используется во многих коммерческих нагревателях, продаваемых в Великобритании по цене до 6000 фунтов стерлингов. В этой системе для создания циркуляции не используются ни насосы, ни электричество. Разной плотности воды достаточно, чтобы вызвать циклическое движение от панели коллектора к баку: менее плотная горячая вода вверх, более плотная холодная вода вниз.

Сборка проста, и ее можно лучше понять с помощью иллюстраций, содержащихся в брошюре «Сделай сам» (текст только на португальском языке). Очевидно, что размер имеет значение. Алано считает, что для нагрева воды для душа одного человека достаточно панели площадью 1 м².

Если вы заинтересованы в строительстве собственного дома, вот основные необходимые материалы: 2-литровые пластиковые бутылки (60), картонные коробки (50), 100-мм труба из ПВХ (70 см), 20-мм труба из ПВХ (11,7 м), угол 90 градусов. Отводы из ПВХ 20 мм (4), тройники из ПВХ 20 мм (20), заглушки из ПВХ 20 мм (2), клей для ПВХ, черная матовая краска и валик, наждачная бумага, самоклеящаяся лента, резиновый молоток, пила, дерево или другой материал для поддержки.

Руководствуясь схемами из брошюры «Сделай сам», используйте 100-миллиметровую трубу из ПВХ в качестве формы и отрежьте донышко бутылок. Разрежьте 20-миллиметровые трубы из ПВХ на куски размером 10 х 1 м и 20 х 8,5 см и соберите их с помощью Т-образных соединителей. Вырежьте и покрасьте картонные коробки (стр. 10-12), а также трубы метровой длины. Соберите согласно рисунку B.

Панели должны располагаться как минимум на 30 см ниже резервуара и располагаться на южной стороне стены или крыши. Для оптимального поглощения тепла панели необходимо монтировать под углом вашей широты плюс 10°. Например, в Лондоне угол наклона панели должен составлять 61°. Алано рекомендует каждые 5 лет менять пластиковые бутылки в панелях на новые: «Со временем пластик становится непрозрачным, что снижает теплоемкость, а черные картонные коробки можно перекрашивать».

Джована Зилли, независимый журналист

	ПОДРОБНЕЕ…
	ИССЛЕДОВАНИЕ Могут ли технологии с открытым исходным кодом помочь нам решить проблему изменения климата? «Открытый исходный код» — знакомая многим веб-пользователям концепция, предоставляющая бесплатное, хорошо поддерживаемое программное обеспечение через Интернет. Но можно ли использовать те же принципы для быстрого распространения низкоуглеродных технологий по всему миру?
	КОММЕНТАРИЙ Устранение отходов означает переосмысление системы Дизайн повсюду, определяя, как вещи должны выглядеть, как они работают и как работают системы. Но эффективный экодизайн сложен, когда решения принимаются изолированно, говорит Стив Эванс
	ИССЛЕДОВАНИЕ Не покупайте, а нанимайте: настоящий экологически чистый потребитель Это немодная идея, но поможет ли возврат к найму продуктов и услуг вместо их покупки помочь нам уменьшить воздействие на окружающую среду и сделать бизнес экологичным?
	ЗЕЛЕНАЯ ЖИЗНЬ Как починить протекающий кран Починка крана может помочь сэкономить десятки тысяч литров чистой воды в год и при этом сэкономить деньги. В своей новой книге «Исправь!» Сиан Берри объясняет, как
	ЗЕЛЕНАЯ ЖИЗНЬ Как отреставрировать изношенную мебель: советы по самоделкам В этом старом провисшем диване еще теплится жизнь. Восстановить мебель так же просто, как купить покрывало или покрасить шкаф. Энди Гамильтон объясняет, как

Джереми Леггетт
| 1 февраля 2017 г.
Возобновляемые источники энергии, без сомнения, движут и формируют чистую глобальную экономику будущего, пишет Джереми Леггетт. Но не забывайте о его не менее важном партнере: замыкание цикла потребления для создания действительно замкнутой экономики, в которой больше нет такого понятия, как «отходы», а есть только ресурсы, которые мы еще не достаточно разумны, чтобы использовать.
Ян Хофман
Лаура Пиччинини
| 9 сентября 2016 г.
Сначала мы нагреваем холодную воду для ванн, душа и умывания, пишут Ян Хофман и Лаура Пиччинини. Затем мы выбрасываем все это драгоценное тепло в сливное отверстие. Так как насчет повторного использования нашего отработанного тепла для нагрева воды на пути к бойлеру или резервуару для горячей воды, сокращения счетов и выбросов? Или, в более широком масштабе, использовать сточные воды целых населенных пунктов в качестве бесплатного источника энергии для тепловых насосов?
Софи Морлин-Йрон
| 27 мая 2014 г.
Модель устойчивости Interface показывает, как крупные промышленные компании могут сократить выбросы углерода и другие воздействия на окружающую среду без ущерба для прибыльности, сообщает Софи Морлин-Йрон. Главное ставить высокие цели!

Другие работы этого автора

Джована Зилли
| 11 февраля 2011 г.
Компания RENCTAS и ее бесстрашный лидер Раульф Лима борются с прибыльным и опасным черным рынком дикой природы в Бразилии, сообщает Джована Зилли
Джована Зилли
| 8 сентября 2010 г.
Новаторская инициатива помогает восстановить традиционную местную экономику и средства к существованию амазонских сборщиков каучука
Джована Зилли
| 9 февраля 2010 г.
The Watford Scrapstore — это сокровищница для детей, учителей и эко-художников с ограниченным бюджетом. Здесь подручные материалы превращаются в искусство сообщества

Пожертвовать

Эколог имеет огромную репутацию, основанную на пятидесяти годах журналистских расследований и убедительных комментариев писателей со всего мира. Сейчас, когда мы сталкиваемся с комплексными кризисами, связанными с нарушением климата, исчезновением биоразнообразия и социальной несправедливостью, потребность в строгой, надежной и этичной журналистике как никогда велика. Это момент, чтобы объединиться, соединиться и подняться, чтобы ответить на вызовы нашего меняющегося мира. Эколог принадлежит и издается Resurgence Trust. Поддержите Resurgence Trust всего за 1 фунт стерлингов. Спасибо. Пожертвовать сейчас.

Дом
Выбор редактора
Фонд писателей-экологов
Темы
- Активизм
- Биоразнообразие
- Разбивка климата
- Сохранение
- Вырубка леса
- Экономика и политика
- Энергия
- Еда и сельское хозяйство
- Зеленый новый курс
- Добыча
- Загрязнение
Писатели
- Брендан Монтегю
- Екатерина Ранняя
- Натали Беннетт
- Саймон Пирани
- Гарет Дейл
- Ясмин Дахнун
Возрождение и эколог
Эколог переработанный
События

Как сделать солнечный нагреватель для бассейна своими руками менее чем за 100 долларов

Как сделать своими руками солнечный нагреватель для бассейна менее чем за 100 долларов

Загрузите нашу БЕСПЛАТНУЮ памятку по уходу за бассейном

Эта бесплатная распечатанная памятка поможет содержать ваш подземный, наземный бассейн или бассейн Intex в чистоте и чистоте, не вмешиваясь в химический состав воды.

Получите БЕСПЛАТНУЮ шпаргалку

Мэтт Джованиски | Обновлено: 19 апреля 2022 г.

Если вы ищете недорогой и энергоэффективный способ обогрева бассейна, отличным вариантом будет изготовление собственного солнечного нагревателя для бассейна своими руками. Мало того, что вы можете использовать солнечную энергию для нагрева воды, весь проект, вероятно, будет стоить менее 100 долларов (что намного дешевле, чем покупка солнечных батарей).

Вот пошаговое руководство по сборке солнечного нагревателя для бассейна своими руками. Вы можете посмотреть видео ниже или продолжить чтение для полного руководства.

Как работает солнечный нагреватель для бассейна

Конструкция этого легкого солнечного нагревателя для бассейна своими руками довольно проста. Более холодная вода выкачивается из вашего бассейна с помощью дренажного насоса. Затем эта вода поступает в змеевик черной трубы, нагреваемой солнцем. Затем эта нагретая вода возвращается в ваш бассейн.

Для этой установки вам понадобится солнечное место над землей, чтобы установить солнечный нагреватель, и вам понадобятся несколько расходных материалов, которые должны стоить вам менее 100 долларов.

Имейте в виду, что это не так эффективно, как покупка электрического водонагревателя или газового водонагревателя, но очень доступно в эксплуатации и сборке. И этот тип солнечного нагрева бассейнов лучше всего работает с надземными бассейнами, поскольку он недостаточно мощный, чтобы нагреть подземный бассейн.

Список поставок для самодельного солнечного нагревателя для бассейна

Вот материалы, которые вам понадобятся для нагревателя для бассейна своими руками:

200 футов черного ирригационного шланга диаметром ½ дюйма. Этот полиуретановый шланг можно купить в Интернете или в местном хозяйственном магазине, так что стоит поискать его по хорошей цене. Просто убедитесь, что он черный, так как он должен поглощать тепло солнца. Теперь имейте в виду, что вам понадобится более 200 футов, если у вас есть большой бассейн. Длина вашего шланга должна составлять не менее 50% площади поверхности вашего бассейна. Например, если ваш бассейн имеет размеры 16 на 32 фута, его площадь составляет 512 квадратных футов. А это значит, что вам понадобится не менее 256 футов ирригационного шланга.
Погружной насос. Самый простой способ прокачать воду через оросительный шланг — это использовать водоотливной насос. Надеюсь, у вас уже есть такой как у владельца пула. Если нет, это может быть самый дорогой запас в списке и может стоить вам около 50 долларов. И хотя вы можете использовать свой насос для бассейна, полезно, чтобы нагреватель и насос работали отдельно.
Соединитель ирригационного шланга для помпы. Они сделаны специально для подсоединения поливочных шлангов диаметром ½ дюйма к кранам и насосам.
Фанерная плита и деревянные детали для ее обрамления. Это деревянный поднос, на котором будет стоять ваш поливочный шланг. Это также удержит ваш шланг от холодной земли и позволит вам наклонить его к солнцу. Размер вашего куска фанеры будет зависеть от того, сколько шланга вы используете. Но листа фанеры 4×4 достаточно для шланга длиной около 200 футов. Вам также понадобится немного дерева, чтобы стабилизировать и обрамить лист фанеры. Кроме того, дополнительный кусок дерева поможет удерживать спиральный шланг. А чтобы закрепить древесину, вам понадобится столярный клей, дрель или молоток и гвозди.

Есть несколько дополнительных принадлежностей, которые помогут вашему солнечному нагревателю работать еще лучше:

Черная аэрозольная краска, черный пластик или черный толь. Покраска деревянного поддона в черный цвет или покрытие его черным брезентом или черным толем добавит тепла вашему солнечному нагревателю. Если вы используете пластик или толь, вам может понадобиться строительный степлер или клейкая лента для крепления к дереву.
Прозрачный пластиковый брезент. Накрыв весь лоток прозрачным брезентом, вы удержите больше тепла. Это как превратить вашу установку в мини-духовку.
Черная трубка PEX вместо ирригационного шланга. Трубка PEX обычно намного дороже черного ирригационного шланга. Но ирригационные трубки могут изнашиваться от тепла и химикатов в бассейне через несколько лет. Поэтому, если вы хотите инвестировать в что-то более долговечное, используйте катушку PEX.
Запорный кран или шаровой кран. Простое запорное приспособление на конце шланга поможет вам контролировать поток воды, и вы сможете отключить его, если станет слишком жарко.
Солнечное одеяло или солнцезащитный чехол. Солнечное одеяло предотвращает испарение и потерю тепла ночью. Без солнечного покрытия вы потеряете любую температуру воды, которую вы набрали в течение дня. Поэтому очень важно помочь сохранить это тепло в вашем бассейне.

Как сделать солнечный нагреватель для бассейна своими руками

Установите деревянный поднос. Цель состоит в том, чтобы держать ваш поливочный шланг закрепленным на чем-то над землей, чтобы вы могли наклоняться к солнцу. Плоский лист фанеры может отлично работать сам по себе, но его обрамление путем добавления дерева по бокам поможет сделать его более прочным.
Выстелите деревянный поднос черной тканью, черным войлоком или черной краской. Если вы хотите увеличить количество тепла, которое вы улавливаете, вам нужно на этом этапе застелить поднос чем-то черным. Но это необязательно и может не понадобиться, особенно если у вас небольшой пул.
Намотайте ирригационный шланг на деревянный поднос. Начинайте сворачивать поливочный шланг на деревянный поднос. Ваш шланг должен ровно лежать на дереве, почти как пластинка на проигрывателе. Вам нужно обернуть шланг как можно туже, чтобы можно было разместить как можно больше петель. Поместите 2 × 4 поверх шланга, когда вы его наматываете, это может помочь скрепить шланг. Также может помочь наличие второго человека, который будет удерживать вещи. Убедитесь, что концы шланга находятся по разные стороны деревянного подноса. Один из этих концов — ваш вход, куда закачивается холодная вода. Другой — ваш выход, куда уходит горячая вода. Они не должны входить и выходить в одной и той же точке в воде вашего бассейна.
Заверните солнечный обогреватель в прозрачный брезент. Если вы хотите обернуть свой солнечный обогреватель, сейчас самое время это сделать. Но опять же, это необязательный шаг. Вы можете сначала протестировать обогреватель, а затем добавить прозрачный брезент.
Добавьте насадки для шлангов. Присоедините соединитель шланга для орошения к концу шланга, который будет входить в бассейн. Это для подключения дренажного насоса. Кроме того, прикрепите запорный клапан или шаровой кран к противоположному концу шланга, если вы его используете.
Установите солнечный нагреватель и подсоедините дренажный насос. Поставьте деревянный поднос рядом с бассейном, над землей и на солнце. Затем подсоедините откачивающий насос к разъему поливного шланга. Погрузите насос в воду и включите дренажный насос. Убедитесь, что выход шланга находится в бассейне, чтобы вернуть горячую воду.

Кстати, если вам нужны простые советы и рекомендации по уходу за бассейном, посмотрите наш видеокурс по уходу за бассейном.

Устали добавлять химикаты и постоянно поддерживать чистоту в бассейне?

Мы избавили вас от путаницы, связанной с обслуживанием бассейнов, в этой удобной для чтения иллюстрированной электронной книге и видеокурсе. Это поможет вам сразу сэкономить 100 долларов на уходе за бассейном!

Нажмите здесь, чтобы узнать больше

Поиск и устранение неисправностей самодельного солнечного нагревателя для бассейна

Если у вас возникли проблемы с подогревом воды, вот несколько советов по устранению неполадок:

Держите дренажный насос и возвратную горячую воду на противоположных сторонах бассейна. Убедитесь, что насос, подающий холодную воду, находится далеко от шланга, подающего горячую воду. Это повысит эффективность вашего солнечного нагревателя. И поместите насос как можно ниже в бассейне, так как более холодная вода, как правило, находится на дне.
Увеличьте скорость насоса. Чем выше скорость потока, тем больше тепла вы передаете воде в бассейне. Вы можете не заметить большую разницу температур в бассейне, но на самом деле вы увеличите передачу тепловой энергии. Стремитесь к тому, чтобы разница между водой, выходящей из вашего бассейна, и нагретой водой, возвращающейся в ваш бассейн, составляла от 2 до 5 градусов. Постоянное медленное повышение температуры означает, что у вас есть эффективный обогреватель.
Установите змеевики над землей и максимально используйте солнечное тепло. Вы не хотите, чтобы холодная земля охлаждала вашу трубку, поэтому убедитесь, что она немного приподнята над землей. И, как мы упоминали ранее, вы также можете выстелить свой лоток пластиковой пленкой или накрыть катушки прозрачным брезентом для большего поглощения солнца и изоляции.

Часто задаваемые вопросы о солнечных нагревателях для бассейнов

Ищете дополнительную информацию о том, как построить солнечный нагреватель для вашего бассейна? Вот несколько общих вопросов и ответов.

Можно ли использовать садовый шланг вместо поливного шланга?

Мы не рекомендуем использовать черный садовый шланг для этого проекта «Сделай сам». Садовые шланги изготавливаются из разных материалов и имеют диаметры, отличные от полипропиленовых трубок для орошения.

Как сделать более мощную солнечную систему обогрева бассейна?

Если вы не хотите делать это самостоятельно, вы можете приобрести солнечные панели онлайн. Это простой способ создать большую версию этого солнечного водонагревателя своими руками без необходимости собирать собственную систему (однако это будет стоить на сотни долларов больше).

Солнечные панели, приобретаемые в магазине, обычно поставляются с комплектами разъемов, что позволяет вам собрать серию солнечных коллекторов. Вам также понадобится фанера, пиломатериалы, труба из ПВХ, трехходовой клапан, хомуты и фитинги.

Кроме того, вы можете собрать и соединить несколько систем подогрева воды для бассейна своими руками. Но независимо от того, какой тип солнечного коллектора вы используете, обязательно используйте накрытие для бассейна, например, солнечное одеяло или солнцезащитное покрытие, чтобы предотвратить утечку тепла из вашего бассейна ночью.

Нужна дополнительная помощь по обслуживанию бассейна?

Загрузите нашу бесплатную памятку по уходу за бассейном. Это бесплатное и простое в использовании руководство, которое поможет вам следить за состоянием вашего бассейна.
Подпишитесь на наш канал Swim University на YouTube. Мы публикуем бесплатные видео-уроки в течение всего бильярдного сезона.
Ознакомьтесь с нашим курсом по уходу за бассейном. Вы получите более 30 пошаговых видеороликов и загружаемое руководство со всей необходимой информацией об обслуживании бассейна.

Мэтт Джованиски является основателем Swim University® и работает в индустрии бассейнов и спа с 19 лет.95. С тех пор его миссия — сделать уход за бассейном и джакузи простым для всех. И с каждым годом он продолжает помогать большему количеству людей с химией воды, очисткой и устранением неполадок.

Загрузите нашу БЕСПЛАТНУЮ памятку по уходу за бассейном

Получите БЕСПЛАТНУЮ шпаргалку

Как заменить собственную печь

Офигеть! Это печь, которая пришла со старым викторианским домом, который я сейчас помогаю друзьям ремонтировать.

Кажется, каждый дом, который у меня когда-либо был, нуждался в новой печи. Я имею в виду, что старая печь все еще была там, гремя и производя тепло, но это всегда была какая-то возмутительно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или это было еще до изобретения эффективных печей).

Но, как и все владельцы таких же домов до меня, я не обращаю внимания и позволяю проектам, которые на первый взгляд казались более срочными, отнимать у меня время.

Я отремонтировал кухни и ванные комнаты или заменил крыши. Промедление было легко оправдать с финансовой точки зрения: счета за отопление для типичного дома в моем районе составляют менее 1000 долларов в год, но если вы нанимаете установку новой печи, вы ожидаете около пяти тысяч (иногда даже 10 000 долларов или больше, если вы одновременно покупаете новый кондиционер!)

И, конечно же, новая печь будет эффективнее вашей старой. Но даже если бы вы могли найти тот, который работал на бесплатной волшебной пыли единорога , вы бы получили окупаемость за шесть лет, а более реалистично это заняло бы десятилетия.

Так что я позволил медленной утечке продолжаться и всегда чувствовал маленькую дыру в своем сердце каждый раз, когда эта машина включалась, потому что для мистера Денежный Усик эффективность использования энергии является моральным вопросом даже больше, чем финансовым.

Я полагал, что цифры будут намного лучше, если я смогу выполнить замену самостоятельно, потому что газовая печь высшего класса стоит всего около 1500 долларов в Интернете в эти дни. Но я не знал точно, как это сделать, и, казалось, никогда не было подходящего времени, чтобы учиться*. Никто из моих знакомых никогда не менял свою печь, а в магазинах стройматериалов их даже не продают — все говорят, что для такого дела нужно нанимать профи.

Но, наконец, здесь, в 2015 году и в постыдно позднем возрасте 41 года, я, наконец, изучил необходимые приемы, успешно установил две две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы рассказать вам об этом в конце концов, это вполне разумный проект «сделай сам»**. Итак, давайте начнем.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, то газовая печь — это просто нагреватель коробчатой формы, соединенный с трубками. В наши дни они добавили больше внутренней сложности, чтобы сделать их более эффективными, но все, что вам действительно нужно знать как установщику, это: Холодный воздух на входе, теплый воздух на выходе, газ и электричество на входе, воздух для горения на входе и выходе. Будет еще проще, если вы напишете то же самое на изображении коробки (она же печь).

Рисунок 1: Простые печи

Шаг 2: Какие печи мне нужны и где их купить?

Как правило, вам понадобится высокоэффективная (94 % или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, что и печь, которую вы заменяете. Он может быть меньше по физическим размерам (с годами они значительно уменьшились), но, вероятно, ненамного больше, поскольку вам нужно разместить его в том же пространстве.

На самом деле найти место, где продаются печи, может быть непросто. Как и сантехника несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров, с низкопрофильными магазинами, которые продают только подрядчикам, и подрядчикам, которые настаивают на том, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть немного похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного бесят и вызывают желание научиться ремеслу.

Ввод в Google «где купить газовую печь» приводит к путанице, которую вы можете просеять, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air.
(Обновление: теперь вы можете получить эти вещи даже на Amazon — с бесплатной доставкой!)
В частности, для обеих недавних установок мои друзья выбрали первоклассное устройство Goodman 96%.

Для дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печей.

Шаг 3: Хорошо, Печь есть. Какие еще запчасти мне нужны?

Помня о приведенной выше схеме, вы подключаете воздух, газ, впуск, выпуск и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, насоса для конденсата.

Если вы устанавливаете печь с нуля или заменяете монстра Crazy Spaghetti Octopus и хотите полностью переделать воздуховоды в подвале, вы также можете выбрать:

ящик возвратного воздуха : это просто большой ящик из листового металла, на который вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому можно подключить все воздуховоды рециркуляции, а также имеет удобную прорезь для крепления воздушного фильтра.
камера приточного воздуха для обработки нагретого воздуха на выходе. Вы прорежете в нем отверстия, чтобы соединить воздуховоды с остальной частью вашего дома.

Шаг 4. Подсоединим эту присоску

Прочтите руководство:

Кто-то действительно заботился, когда писал это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставляется с полностью подробным руководством по установке – без этого ориентированного на потребителя подхода «беги с криком и консультируйся у профессионала». Каждое подключение и спецификация, вплоть до того, на каком расстоянии ваши вентиляционные трубы от наружных окон, были четко описаны с картинками. Я провел неторопливый час дома, читая ее от корки до корки за ночь до начало установки, что позволило мне иметь в виду общую картину в важный день.

Бытовой воздух:

Холодный воздух (также называемый «возвратный воздух») всасывается через дно печи, нагревается и выдувается сверху («приток»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в те же ящики. При необходимости их можно изменить или расширить.

Если у вас центральное кондиционирование, то ко всему остальному будет вставлена отдельная металлическая коробка. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и советы: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Сложите детали красиво с помощью металлического тормоза. Скрутите вещи вместе с помощью шурупов для листового металла. Создайте герметичные и термостойкие соединения с помощью ленты из серебряной фольги (не клейкой ленты). Нанесите герметик для воздуховодов на все потенциальные воздушные стыки, чтобы создать лучшую герметизацию. И, прежде всего, мгновенно освойте работу с воздуховодами из листового металла, просмотрев несколько видеороликов на YouTube по этому вопросу.

Воздух для горения и выхлоп:

Здесь мы просто прокладываем два отрезка 3-дюймовой трубы из ПВХ (вы даже можете использовать 2-дюймовую трубу для более коротких участков) от печи к незаметному месту снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу и какие фитинги использовать для ее выполнения. Ваша цель – стильная работа. Вы разрезаете его торцовочной пилой или пилой и склеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса те же самые навыки работы с пластиковыми трубами позволят вам прокладывать дренажные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?)

Газоснабжение:

Мой друг Майк использует трубный ключ скрутить на длину черной трубы.

Хотя люди, как правило, боятся работать с газовыми трубами (в конце концов, вы можете взорвать весь свой дом, если получите идеальную утечку газа и подожжете его), это проще, чем когда-либо, и весьма полезно делать это самому. .

В существующей печи уже будет газовая линия с запорной арматурой. Таким образом, в большинстве случаев вы можете просто подключить свою новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой трубный ключ, чтобы открутить существующую черную газовую трубу, и купить новые длины и фитинги в магазине, чтобы создать новую схему. . Они даже нарежут трубу по индивидуальному заказу и нарежут для вас резьбу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы на трубе. Когда у вас есть нужные детали, соедините все вместе с большим количеством герметика для трубной резьбы (также известного как «трубная смазка»), чтобы создать газонепроницаемые соединения.

Три части CSST соединяются в одном традиционном тройнике, где мы отделяем ветку для питания существующего водонагревателя.

В настоящее время я обычно полностью обхожу черную газовую трубу и вместо нее использую более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет вам продевать трубку прямо через балки и вокруг углов, скрывая ее от глаз — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть закончен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео об установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете на наличие утечек с помощью мыльного раствора, носа и детектора утечек газа.

Электричество:

Печь использует электричество для работы управляющей электроники, воспламенителя и воздуходувки. Но его нужно просто подключить к одной обычной (15 амперной) бытовой цепи. Черный провод — горячий, белый — нейтральный, а зеленый/медный — заземление. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-то в цепи, чтобы вы могли отключить печь.

Другой вариант (если ваш контролер разрешит) — подключить шнур и просто включить печь в ближайшую электрическую розетку. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае отключения электроэнергии.

Конденсат (также известный как капающая вода):

Когда работает эффективная печь, она конденсирует некоторое количество воды из горячих дымовых газов. Вода медленно вытекает из печи через небольшой пластиковый носик, и вам нужно соединить его с гибкой пластиковой трубкой, которая отводит воду в безопасное место. Если у вас есть слив в полу в подвале, проведите воду туда. Если вам нужно поднять воду выше, вы сбрасываете ее в конденсатный насос, а выход направляется в ближайшую сантехнику.

Электропроводка термостата:

Теперь вы приступили к очень простому веществу! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я являюсь поклонником термостата Ecobee Lite с поддержкой Wi-Fi . Он имеет разумную цену, но также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы такой же инженер, как я.

Готово!

Потребуется некоторая работа, и вы научитесь кое-чему, но в конце проекта у вас будет прекрасная новая печь, которая обеспечит значительную отдачу от ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх обратите внимание на нестандартную возвратную камеру, печь, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную камеру подачи, которая направляет воздух в старый воздуховод.

Успех!

Успешный самодельный менталитет

Два местных друга обмениваются остроумными шутками, пока строят нестандартные воздуховоды для текущего проекта дома. Это была большая работа, так как в оригинальном доме 1910 года вообще не было настоящих воздуховодов — нам пришлось открывать стены и прокладывать трубы в каждую комнату в доме. Ваша модернизация печи будет проще.

Когда я впервые начал делать ремонт дома своими руками, по крайней мере отчасти мотивацией было желание серьезно сэкономить. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я обнаружил, что с большим энтузиазмом занимаюсь строительством и ремонтом вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовых продуктов, которыми вы можете гордиться, — это не просто то, что вы делаете за деньги — это цель самой жизни.

Поэтому, когда перед вами стоит выбор: починить что-то самостоятельно или отдать это напрокат, вы поступаете правильно, если каждый раз расширяете свою зону комфорта. Просто запомните мантру: «Этот возможен, и множество людей с меньшими преимуществами, чем у меня , уже много раз делали то же самое в прошлом»

Затем вы приступаете к работе, читаете инструкции, возитесь, делаете ошибки , учитесь и добивайтесь успеха. И продолжать развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему DIY с ярлыком https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказались от печи с горячим воздухом и вместо этого построили систему лучистого отопления под полом. Сейчас, во вторую зиму, мы все еще любим его.

**Вам нужно разрешение и проверка?
В общем, да, замена печи — это то, на что ваш город хочет, чтобы вы получили разрешение. Но это не имеет большого значения — прохождение этого процесса — хорошая недорогая проверка безопасности, чтобы убедиться, что вы правильно поняли детали. А наличие проверенного и утвержденного разрешения облегчит дальнейшую продажу вашего дома.

Предыдущий пост: Три инвестиции с мгновенным гарантированным возвратом Следующее сообщение: Уроки, извлеченные из моего велосипеда, украденного

Электрический бойлер не нагревает: 6 распространенных причин водонагревателя не нагревает

Горячий душ позволяет успокоиться и расслабиться в любое время дня. Однако это успокаивающее действие быстро становится очень неприятным, когда превращается в холодный душ… и не потому, что кто-то использовал всю горячую воду. Почему водогрейный котел больше не греет воду? Вы можете изучить некоторые возможности самостоятельно, прежде чем вызывать профессионала.

Потенциальные причины для этой ошибки:

Котел больше не поставляется с водой
Термостат. термостат неисправен или настроен неправильно
Водонагреватель и нагревательный элемент обшиты кожухом
Неисправен нагревательный элемент

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, обязательно отключите его от источника питания.
Существует риск поражения электрическим током.

Котел больше не снабжается водой должным образом

Первое, что нужно проверить, это то, что неисправность не связана с проблемой водопровода. Включите горячий кран. Если вода почти не выходит, это означает, что есть проблема с трубами. Вызовите сантехника, чтобы они выяснили, в чем проблема. Если вода течет из крана, но она холодная или чуть теплая, скорее всего, неисправность связана с электричеством.

Сработал автоматический выключатель

Проверьте блок предохранителей, чтобы увидеть, не сработал ли автоматический выключатель или перегорел предохранитель, так как это предотвратит включение котла. У вас вполне может быть переключатель, который переводит ваш котел в непиковый режим электроэнергии. Попробуйте перевести котел в принудительный режим работы, чтобы увидеть, начинает ли ваш счетчик регистрировать дополнительное потребление электроэнергии. Если это не так, это означает, что проблема с электричеством исходит от самого котла. Если автоматический выключатель сработает снова, возможно, вытекающая вода попала на электрические цепи и вызвала короткое замыкание.

Знаете ли вы?
Чтобы предотвратить слишком быструю коррозию бака, внутри бака с горячей водой имеется своего рода стержень, известный как анод. Существует три различных типа анодов:

магниевые аноды (также известные как жертвенные аноды), которые обычно используются в регионах с низким содержанием кальция в воде: анод медленно растворяется и осаждает свои ионы на стенках резервуара. Это означает, что эти аноды в конечном итоге должны быть заменены.
титановые аноды (также известные как аноды подаваемого тока): с помощью слабого электрического тока эти аноды улавливают содержащиеся в воде минералы (магний и кальций) и направляют их на стенки резервуара. Таким образом, эти типы анодов активируют элементы, которые уже естественным образом присутствуют в воде. Они также не изнашиваются и эффективны в воде, богатой кальцием и магнием.
гибридные аноды: изготовлены из титана и покрыты магнием. Гибридные аноды сочетают в себе свойства двух предыдущих типов анодов.

Сработал защитный термостат

Перед выполнением этой проверки отключите электропитание котла на блоке предохранителей.
С помощью крестовой отвертки снимите крышку доступа, которая обычно находится под котлом и удерживается на месте несколькими винтами. Теперь вы сможете увидеть термостат (здесь очень пригодится налобный фонарик!). На термостате вы увидите небольшую прорезь, внутри которой видна красная кнопка. С помощью шлицевой отвертки (с электроизоляцией) попытайтесь вдавить кнопку.
Если она еще не была в нажатом положении, то котел, должно быть, перешел в безопасный режим. Иногда это может произойти после урагана или отключения электричества, или в результате перегрева бойлера с горячей водой. Затем снова включите электричество (внимание: с этого момента не прикасайтесь к системе под котлом) и попробуйте снова перевести его в принудительный режим работы.
Если термостат снова сработает, это может быть вызвано тем, что:

Термостат неисправен и его необходимо заменить;
Или термостат срабатывает в безопасном режиме из-за того, что цилиндр слишком сильно забит известковым налетом.

Термостат неисправен или настроен неправильно

Возможно, термостат котла настроен неправильно, или регулятор температуры был случайно сбит, когда кто-то ранее что-то делал с котлом, и теперь установлен слишком высокий уровень (очень жарко, слишком жарко). В этом случае просто поверните регулировочный диск, чтобы выбрать подходящую температуру нагрева, а затем снова включите питание котла.
Все еще ничего? Возможно, термостат неисправен и его необходимо заменить. Проверить его состояние можно с помощью мультиметра в режиме омметра. Отсоедините разъемы от термостата и поместите щупы мультиметра на клеммы термостата, которые обычно отображаются визуально (у большинства котлов есть схема подключения, которая поможет вам и направит вас). Если непрерывности нет, необходимо заменить термостат.

Купить термостат водонагревателя

Знаете ли вы?
В идеале котел должен быть настроен на температуру от 50°C до 60°C. Если будет холоднее, чем это, в баке могут скапливаться бактерии. Вы также обнаружите, что вам нужно включить горячую воду в душе сильнее! Любая жара и более высокая температура будут способствовать образованию отложений известкового налета.

Водонагреватель и элемент обшиты кожухом

Бойлеры часто необходимо сливать и очищать от накипи (т.е. когда вы замечаете, что вода течет медленнее и начинает нагреваться все меньше и меньше). На самом деле, если вы живете в районе с жесткой водой, известковый налет будет накапливаться на дне резервуара и на нагревательном элементе даже при умеренных температурах; и это произойдет до такой степени, что котел в конце концов перестанет нагревать воду. Это также может привести к тому, что прибор перейдет в безопасный режим. Всегда не забывайте отключать электричество в блоке предохранителей, прежде чем выполнять какие-либо работы с котлом.

Нагревательный элемент неисправен

Если котел по-прежнему не работает, несмотря на все эти проверки, скорее всего, элемент вышел из строя. Можно проверить и проверить мультиметром, если он у вас есть. Сначала отсоедините разъемы от элемента. Затем убедитесь, что ваш мультиметр находится в режиме омметра. Затем поместите два щупа измерителя на две клеммы элементов, чтобы проверить непрерывность (вы должны получить значение). Если ваш прибор не слишком старый, стоит заменить элемент. В противном случае лучше заменить целиком!

Купить ТЭН водонагревателя

Важно: если на термостате есть следы гари, пластик немного оплавлен или есть запах горелого пластика, то обязательно (помимо замены термостата) заменить разъемы или отрежьте и снова зачистите конец кабеля от сети. Не забудьте как следует затянуть винты на новом термостате, иначе проблема быстро вернется из-за перегрева электрических контактов.

Негерметичен ли трубопровод конденсата вашего котла? Вот что делать!

В жизни каждого из нас наступает момент, когда нам хочется иметь возможность предсказывать будущее. А когда вы вдруг сталкиваетесь с какой-то поломкой в своем доме, например, с течью котла, это желание становится еще больше. Исправить то, что уже сломано и вызывает проблемы, сложно. Но что, если мы скажем вам, что есть способ предсказать будущее, и станет гуру трубы для конденсата котла , который может обнаружить возможные повреждения еще до того, как они произойдут!

Продолжайте читать и узнайте, как решить эту проблему.

Итак, если вы тот, кто:

недавно имел проблемы с трубой для конденсата;
готовы получать советы от экспертов;
хочет получить ноу-хау по устранению распространенных причин протечки конденсатопровода

Содержание

Что такое конденсатопровод?

Прежде чем мы окунемся в жуткий мир протекающих труб для конденсата, нам нужно обсудить еще одну вещь — их назначение.

Трубка для конденсата используется для слива всей лишней воды, образующейся в процессе конденсации в вашем котле. Поскольку вода, она же конденсат, слабокислая (поскольку она является побочным продуктом конденсированных отработанных газов), ее необходимо сливать через трубу из ПВХ или АБС. Любая используемая металлическая труба подвергается коррозии.

Тем не менее, мы можем легко ответить на вопрос “ Где находится конденсатопровод на моем котле? ” — это единственная неметаллическая труба, которая выходит из него.

Нужен сантехник поблизости?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

Введите свой почтовый индекс Добавьте действительный почтовый индекс, например. SE1 2-й
По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045
Распространенные причины протечки конденсатной трубы
Замерзшая конденсатная труба — источник головной боли, но могут возникнуть и другие неожиданные проблемы. Кто-то из вас, возможно, уже сталкивался с ними, кто-то еще нет. В любом случае, вы найдете информацию, изложенную здесь, очень полезной.
Теплообменник вашего котла сломан
Конденсатоуловитель и трубка выходят прямо из теплообменника , а это означает, что если они треснут или продырявятся, системная или водопроводная вода будет стекать в конденсатную трубу. Что может привести к протечке трубы для конденсата, так это если горячая вода каким-то образом приведет к выходу из строя соединений трубы.
Полезный совет: Единственный способ решить эту проблему — заменить теплообменник. Мы знаем, что это может стоить вам больших денег, поэтому регулярный осмотр вашего теплообменника профессионалом значительно продлит срок его службы.

Утечка в соединениях конденсатной трубы
Это может произойти, если установка конденсатной трубы была выполнена неправильно , например, если: .
Используются неправильные трубы и фитинги: для отвода конденсата можно использовать только трубы из ПВХ или АБС. Как мы уже упоминали, любая другая металлическая труба подвержена коррозии.
Если фитинги содержат металл (например, захватное кольцо), они также будут подвергаться эрозии.
Полезный совет: Если проблема заключается в отсутствии клея для труб из ПВХ для герметизации трубы к фитингу, вы можете купить его в местном магазине товаров для дома и сделать следующее: ориентация имеет решающее значение. Вы можете сделать это, установив трубу насухо с соединительным фитингом из ПВХ и сделав отметку на обоих.
После этого вы можете нанести ПВХ-клей на трубу и фитинг.
Выровняйте, прижмите их друг к другу, а затем откройте пиво за хорошую работу!
Однако, , если использовались неправильные трубы и фитинги, возможно, было бы лучше вызвать профессионала , а не превращать это в проект «сделай сам».

Конденсатоуловитель котла заблокирован
Конденсатоуловитель предназначен для сбора конденсата, образующегося в котле, и последующего его сброса. Вы можете обнаружить приближающуюся блокировку , если начнете слышать булькающий шум из котла. Чтобы перепроверить, вы можете выйти на улицу и посмотреть, издает ли дымоход странные звуки. Очень возможно, что котел перейдет в режим блокировки розжига при следующей попытке зажечь горелку.
По каким причинам может засориться конденсатосборник? Со временем в конденсатоотводчике может начать скапливаться мусор. Крошечные частицы теплообменника могут подвергнуться коррозии и попасть в поддон и, в конечном счете, в ловушку для конденсата. Это, в свою очередь, остановит поток конденсата, который впоследствии будет подниматься в нижнюю часть теплообменника. И вот как вы получаете забитый конденсатоотводчик!
Полезный совет: Очистка ловушки — довольно быстрая работа, и ее вполне можно сделать самостоятельно, но сначала позвоните сертифицированному специалисту Gas Safe, чтобы узнать, как это делается. Как и в случае с теплообменником, конденсатоотводчик следует регулярно проверять.

Трубка конденсата котла засорена
Трубка конденсата может быть заблокирована, если:
Конденсат замерз внутри трубы, что приводит к закупорке и, следовательно, утечке выше по течению. Можно просто решить эту проблему, налив на трубу теплую воду. После этого внимательно осмотрите его вместе с фитингами, потому что они могут треснуть при замерзании. Убедитесь, что у вас надлежащая изоляция трубы для конденсата , чтобы избежать повторения этой проблемы.
Если ваша труба для конденсата установлена внутри, ее можно проверить, поливая ее водой, чтобы увидеть, течет ли она там, где заканчивается. Однако, если труба для отвода конденсата заканчивается непосредственно в канализационной или дренажной трубе, осмотр конца трубы может быть затруднен. В этом случае вам понадобится инженер-теплотехник и, в конечном итоге, сантехник, чтобы решить эту проблему.

РубрикаПол

Электрокотел из полипропилена своими руками: Как самому спаять отопление. Монтаж отопления из полипропиленовых труб своими руками в частном доме

Электрокотел из полипропилена. Выбираем электрокотел для водяного отопления на 220 вольт

Электрокотел своими руками | Советы электрика

Электрокотел для водяного отопления на 220в

Особенности использования электрокотла

Преимущества использования

Недостатки использования

Виды электрокотлов

Выбор нужного котла

Самодельный электрокотел для отопления дома своими руками

Контроль нагрева воздуха в ручном и автоматическом режимах

Особенности подключения самодельных электрокотлов

Чертеж самодельного электрического котла

🔥УЗНАЙТЕ! Как выбрать электрокотел и экономить на отоплении

Как определить мощность электрокотла

Электрокотел для отопления частного дома

Электрокотел для квартиры

Особенности электрокотлов

Типы электрических котлов

Как выбрать электрокотел по регулировке мощности

Количество контуров

Месячный расход электричества

Примерные коэффициенты утепления:

Как подключить электрокотел

Автоматика для электрического котла

Как выбрать электрокотел?

Самодельный электрокотел для отопления дома своими руками

Контроль нагрева воздуха в ручном и автоматическом режимах

Особенности подключения самодельных электрокотлов

Чертеж самодельного электрического котла

Выбираем котел для бани — газовый, электрический, или твердотопливный.

-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Обвязка котла отопления: -инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Выбираем трубы

Твердотопливный котел

Газовое оборудование

Котел дрова-электричество

Дизельный котел

Вывод

Обвязка котла отопления — схемы и советы

Основные схемы

Делаем обвязку

Ещё пара советов

Обвязка котла полипропиленом

Полипропиленовая обвязка котлов отопления

Обвязка котла полипропиленом: схемы и правила устройства

Что такое обвязка котла и из чего она состоит?

Полипропиленовые трубы в системах отопления

Особенности монтажа трубопроводов ППР

Выбор схемы подключения системы отопления

Что лучше: самотек или насос?

Какую схему отопления лучше выбрать?

Контур полипропиленовый для разных котлов

Вариант №1: Газовая колонка

Вариант №2: Твердотопливная модель

Вариант №3: Мазутные и электрические обогреватели

Выводы и полезное видео по теме

Как сделать солнечный водонагреватель из пластиковых бутылок

Другие работы этого автора

Как сделать солнечный нагреватель для бассейна своими руками менее чем за 100 долларов

Как работает солнечный нагреватель для бассейна

Список поставок для самодельного солнечного нагревателя для бассейна

Как сделать солнечный нагреватель для бассейна своими руками

Устали добавлять химикаты и постоянно поддерживать чистоту в бассейне?

Поиск и устранение неисправностей самодельного солнечного нагревателя для бассейна

Часто задаваемые вопросы о солнечных нагревателях для бассейнов

Можно ли использовать садовый шланг вместо поливного шланга?

Как сделать более мощную солнечную систему обогрева бассейна?

Нужна дополнительная помощь по обслуживанию бассейна?

Рекомендуемые направляющие

Как заменить собственную печь

Электрический бойлер не нагревает: 6 распространенных причин водонагревателя не нагревает

Котел больше не поставляется с водой

Термостат. термостат неисправен или настроен неправильно

Водонагреватель и нагревательный элемент обшиты кожухом

Неисправен нагревательный элемент

Котел больше не снабжается водой должным образом

Сработал автоматический выключатель

Сработал защитный термостат

Термостат неисправен или настроен неправильно
