Инфракрасный подогрев полов: Все про пленочный инфракрасный теплый пол

Содержание

Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Содержание

Виды «тёплых полов»
Допускается ли устройство ИК обогревателя под керамическую плитку
Инфракрасный способ подогрева пола
Достоинства и недостатки инфракрасного «тёплого пола»
В среднем, расход электроэнергии составляет от 10 до 70 Ват
Подготовка под укладку, монтаж, необходимые инструменты

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.

Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

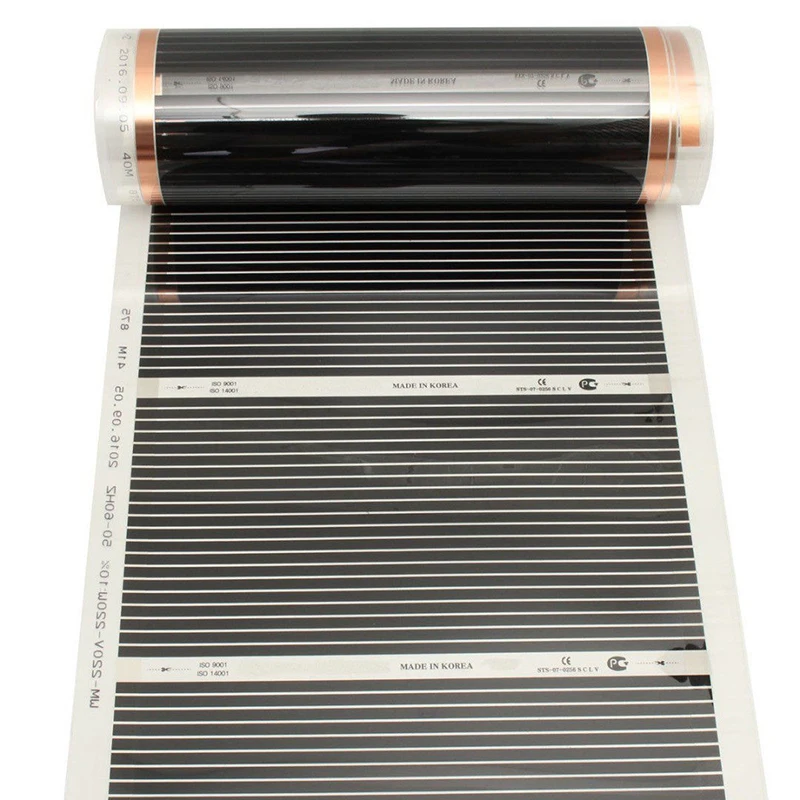

Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.

Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.

Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

Подготовка поверхности. Залогом успеха, является качество основания.
Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
Устройство заземления из электропроводного скотча.
Рассчитывается и переносится на чертёж схема укладки оборудования.
Монтаж инфракрасных обогревателей.
Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
Испытание работоспособности системы.
Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

непосредственно сам обогреватель в комплекте с контактными зажимами;
провода;
терморегулятор;
битумная изоляция;
теплоизолирующие материалы;
плоскогубцы;
отвёртка;
скотч обыкновенный и электропроводный;
при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>

Инфракрасный подогрев пола под ламинат

Тепловую энергию ИК-лучей для обогрева ламинированного пола стали применять совсем недавно. Благодаря высокой эффективности и полезности для человеческого организма этот источник тепла активно применяют при конструировании напольной системы отопления. Потребительский спрос быстро перевел эту технологию в категорию высоковостребованных.

Ламинированные покрытия боятся двух факторов: высокой влажности и существенных перепадов температуры. Многие строительные компании в качестве наилучшего варианта рекомендуют инфракрасный теплый пол под ламинат. Кроме этого, современный рынок предлагает на выбор потребителя и другие варианты подогрева: водяной и электрический.

Система водяного обогрева довольно трудоемкая в установке и небезопасная, в частности в многоквартирных домах.

Несмотря на то, что стоимость такого утепления лояльная, имеется ряд неудобств в ее эксплуатации. Инструкция предостерегает от мгновенного нагревания полов сразу после запуска системы отопления — нужно, чтобы температура каждый день увеличивалась на 5 ºС. Если конструкция подсоединена к центральному водоснабжению, то сделать это в соответствии с требованиями проблематично.

Электрическое напольное отопление – неплохая идея для ламинированных полов. Однако лишь в качестве вспомогательного, а не главного источника отопления из-за высокой стоимости энергоносителей. Плюс ко всему такой механизм обогрева формирует электромагнитное поле, опасное для организма при ежедневном контакте. Статическое электричество в доме вообще не рекомендовано.

Основные преимущества

1) Легкость и простота укладки системы, что позволяет собрать ее своими руками.
2) Установка конструкции не требует наличия сложной стяжки, предохраняющих подложек и клейкого основания для монтажа, это значительно экономит денежные затраты и время.
3) Возможность рационально регулировать температурные параметры дает возможность существенно снизить расход электрической энергии и не повредить напольное покрытие.
4) Резкие колебания температурной амплитуды при инфракрасном подогреве пола под ламинат исключены вообще, что подтверждается многочисленными отзывами.
5) Повышенная прочность ИК-пленки способствует восприятию значительных механических нагрузок.
6) Такая система напольного отопления продуцирует в воздух отрицательные ионы, обеспечивающие нейтрализацию неприятных запахов.
7) ИК-обогреватели не выделяют вредных для здоровья веществ, не сжигают О2, в работе – бесшумны.
8) Возможна наибольшая интенсивность нагрева, которая достигается в результате специфической конструкции системы.
9) Повышенная теплоотдача, несмотря на незначительную температуру нагреваемой площади.
10) Тепло от ИК-источника не доходит до потолка, что обуславливает высокую экономичность его расходования (крыша дома не греется, а лишь формируется комфортная температура в здании).
11) Повышенная на инфракрасный пол под ламинат цена окупится за пару лет за счет экономичного расхода электроэнергии. Расчетная энергоэффективность составляет около 30…60% в сравнении с традиционными системами отопления.

Устройство системы обогрева

Пластины из карбона соединяются лентами медной фольги с серебристым покрытием, которые имеют низкое сопротивление. Кроме вышеперечисленного, в состав такой системы входит:

• ИК-плёнка для нагревания напольной поверхности;
• изоляция и крепежи для плёнки;
• теплорегулятор и датчики для регулирования режима температуры;
• электрическая проводка;
• особый теплоотражатель.

Технология укладки инфракрасного теплого пола под ламинат

Пол необходимо очистить от загрязнений.
Убрать существенные перепады высот (допускается не больше 4 мм).
Уложить теплоотражающий материал.
Сверху разложить листы термопленки медной лентой вниз.
Смонтировать тепловой регулятор в легкодоступном месте.
Края и соединения кабелей зажать и заизолировать.
Подключить провода конструкции к термоизолятору.
Установить термодатчик.
Провести тестирование.

Уложить полиэтиленовую пленку и заделать ее защитным покрытием.

Для установки и подключения системы инфракрасных полов под ламинат имеется видео, позволяющее ознакомиться с ключевыми этапами электротехнических мероприятий и получить необходимые навыки по принципам и порядку монтажа.

Целесообразность использования этого механизма обогрева помещений обусловлена высокой технологичностью, качеством и энергосбережением. Поскольку ламинированный пол – легкий стройматериал нового поколения, который обладает характеристиками натурального дерева, то обогревать его следует способом, основанным на новейших технологических достижениях, чем и является инфракрасный теплый пол. Разумеется, выбор разновидности отопительной системы необходимо основывать на индивидуальных свойствах здания.

Инфракрасный теплый пол в Торонто. Обогрев дальним инфракрасным излучением с использованием углеродной пленки

Подробнее +

КТО МЫ

Компания Arkon Heating Systems, которой гордится Канада, находится в Ричмонд-Хилле, Онтарио, Канада. Мы специализируемся на предоставлении доступных решений для отопления на основе технологии дальнего инфракрасного излучения, включая подогрев пола с использованием углеродной нагревательной пленки.

Здесь, в Arkon Heating, мы делаем будущее доступным уже сегодня!

Подробнее +

ЧТО ТАКОЕ ИНФРАКРАСНОЕ НАГРЕВАНИЕ?

Прикасались ли вы ранним весенним днем к нагретой солнцем поверхности и ощущали приятное тепло, даже когда термометр показывает холод? Принцип инфракрасного обогрева заключается в понимании того, как работают солнечные лучи.

Инфракрасное отопление работает специально для «обогрева дома» путем непосредственного обогрева стен, полов, предметов, таких как человеческое тело, расположенных вблизи источника тепла, вместо нагрева пустого воздуха.

Подробнее +

ВАШ ВЫБИРАЕТ НАГРЕВАТЕЛЬНЫЙ ТЕКСТИЛЬ?

Arkon Heating в восторге от нашего партнерства с HeizTex GmbH, расположенной в Германии. Мы сотрудничаем над инновационными проектами по производству электрического нагревательного текстиля.

Продукты, которые мы совместно предлагаем, могут помочь нашим клиентам получить значительное преимущество на рынке в традиционных областях применения электрического панельного нагрева и «нагревательного элемента», а также освоить новые рынки и области применения, которые недоступны с традиционными техническими решениями.

НАШУ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ МОЖНО ИСПОЛЬЗОВАТЬ С

Ламинатом

Инженерный пол
Плитка
Ковер
Виниловая плитка
Камень

Установив систему подогрева пола под вашим полом, вы испытаете гораздо более приятное ощущение тепла, которое невозможно получить при нагреве и обдуве воздухом. Этот тип тепла не уходит через окна и двери, потому что остается вблизи предметов, которые поглотили тепло. Это снижает потери тепла из помещения. Таким образом, может быть достигнута значительная экономия энергии по сравнению с использованием традиционных методов нагрева.

Инфракрасные «системы обогрева» как минимум на 50 % более энергоэффективны, чем традиционные методы обогрева. Полностью зонируемые, эти системы позволяют конечному пользователю иметь абсолютный контроль над любой конкретной областью, требующей обогрева. Наши системы не требуют технического обслуживания и не содержат движущихся частей. На наши системы распространяется 15-летняя ограниченная гарантия, если они устанавливаются сертифицированным установщиком.

Технология обогрева в дальнем инфракрасном диапазоне исключает циркуляцию пыли, пыльцы и других аллергенов в воздухе.
Контролирует плесень и грибок, исключая необходимость нагрева воды и поддерживая сухую среду
Было показано, что тепло, излучаемое дальними инфракрасными лучами, оказывает заживляющее и успокаивающее действие на мышцы и боли в суставах
Система инфракрасного обогрева устраняет шум за счет бесшумного электричества
Это идеальный метод обогрева для поддержания здоровой атмосферы в вашем доме.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ ИНФРАКРАСНОЕ НАГРЕВАНИЕ?

Пленка дальнего инфракрасного диапазона удерживает тепло ближе к установленной поверхности (например, полу или стенам), а не нагревает пустой воздух ближе к потолку
Это экономичная альтернатива обогреву целевых зон желаемого помещения
У вас есть полный контроль над тем, сколько энергии используется и как долго
Удаляет пыль, вредные газы и шум, поскольку в пленке используется контролируемое электричество, что помогает поддерживать свежий воздух в помещении
Польза для здоровья: доказано, что использование анионов и дальнего инфракрасного излучения положительно влияет на здоровье

Ознакомьтесь с нашими продуктами!

СВЯЖИТЕСЬ С НАМИ

Если вы строитель, подрядчик, архитектор
Если вы делаете ремонт дома, офиса, ресторана
Если вы заинтересованы в партнерстве и деловых возможностях с Arkon Heating
Если у вас есть вопросы

Оставьте нам сообщение!

Сравнение электрических теплых полов и инфракрасных обогревателей Herschel

Теплые полы (UFH) — это современное решение для отопления, предназначенное для экономичного и эффективного обогрева вашего дома, а также избавления от громоздких, неприглядных радиаторов центрального отопления. Теория заключается в том, что энергия низкой мощности, равномерно распределенная по большой площади поверхности, создает очень эффективный радиатор, который затем нагревает все вокруг себя, требуя меньшего энергопотребления, чем центральное отопление. В зависимости от конструкции пола идеальным также является создание «тепловой массы» и, следовательно, поддержание более равномерной и стабильной температуры и минимизация затрат энергии с течением времени.

Рекомендации по установке: В качестве первого слоя требуется влагонепроницаемая мембрана (для предотвращения образования сырости и конденсата между теплой нагреваемой поверхностью пола и холодной нижней поверхностью).

Поверхность под нити накала должна быть изолирована, чтобы остановить потерю тепла вниз в пол/землю, а не вверх в здание. Толщина этого слоя должна определяться в соответствии с характером пола под ним (т. е. если это уже утепленный промежуточный этаж здания или холодный бетонный пол), и это также будет влиять на мощность обогревателя.

Затем требуется стяжка или аналогичный проводящий материал для равномерного распределения выделяемого тепла по поверхности пола и предотвращения неровных горячих и холодных точек. В некоторых случаях этот материал также предотвратит фроттаж (износ) элемента с верхней поверхности.

После этого следует уложить чистовую поверхность пола. В идеале эта поверхность должна быть выполнена из кирпича или керамической плитки, чтобы стать «тепловой массой» и равномерно накапливать и отдавать произведенное тепло с течением времени, обеспечивая максимальные преимущества энергосбережения установки.

Ясно, что вышеупомянутое наслоение будет иметь другие последствия для вашей существующей комнаты, в том числе:

— На первом этаже, вероятно, потребуется выкопать землю и переложить пол.

— На всех этажах возможность поднятия дверей и плинтусов.

Преимущества напольного отопления:

Более эффективен, когда надлежащая изоляция установлена снизу, а тепловая масса установлена сверху;
Теплый пол теплый;
Убирает со стен неприглядные и занимающие много места радиаторы;
Возможна установка в новостройках и в качестве модернизации;
Готовые продукты доступны для компетентных домашних мастеров.

Недостатки напольного отопления:

Эффективность значительно снижается без использования изоляции или «тепловой массы». В первом случае (отсутствие изоляции) слишком много энергии тратится вниз, а во втором случае (отсутствие тепловой массы), когда термостат отключает ток, помещение очень быстро остывает;
В правильно установленных системах напольного отопления может быть жарко и душно, и их трудно охладить. Некоторые люди находят ощущение тепла, поднимающегося от пола (а не сверху), неестественным;
Вы не можете эффективно зонировать отопление в помещении, не оставляя постоянных горячих и холодных точек. Весь этаж либо включен, либо выключен;
Модернизация пола представляет собой переворот и может повлечь за собой другие структурные изменения и расходы;
Системы UFH вместе со всеми остальными необходимыми элементами стоят дорого.

Сравнение стоимости покупки и эксплуатации UFH с Herschel Infrared:

Площадь гостиной: 4 м x 5,60 м = 22,4 м2

	Мощность (кВт)	Покупка (фунты)	Эксплуатационные расходы в фунтах стерлингов (5 часов в день; 120 дней/зима)
Пол 100 Вт/м2	2,2	1410*	1,54/сутки; 184 / зима
Пол 200 Вт/м2	4,4	1612*	3,08/сут; 369 / зима
Инфракрасный датчик Herschel	1,2 – 1,4	687	0,94/сут; 113 / зима

*Эта цена не включает изоляционные слои и подложку, необходимые для напольного отопления.
