Полная инструкция по монтажу водяного теплого пола своими руками

Теплые водяные (или гидравлические) полы становятся все более популярным сегодня вариантом отопления, особенно в частных деревянных домах, в ванных комнатах, лоджиях, погребах.

Их отличает надежность и долговечность.

Водяные полы требуют сложного монтажа, наличие определенного инструментария, умений и навыков.

При правильной укладке данный вид обогрева гарантирует равномерное распределение тепла, простоту в эксплуатации и экономию энергии.

Скрыть содержание

  • Устройство водяного теплого пола
  • Технология монтажа системы
  • Выравнивание основания
  • Как укладываются трубы
  • Монтаж коллектора
  • Гидравлическая опрессовка системы
  • Установка и подключение своими руками газового котла и насоса для теплого пола
  • Смесь для заливки стяжки

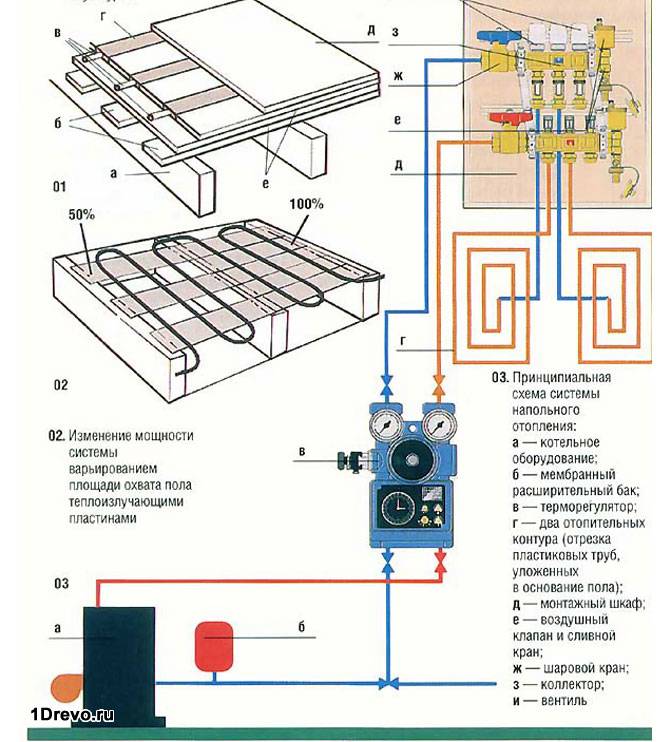

    • Устройство водяного теплого пола

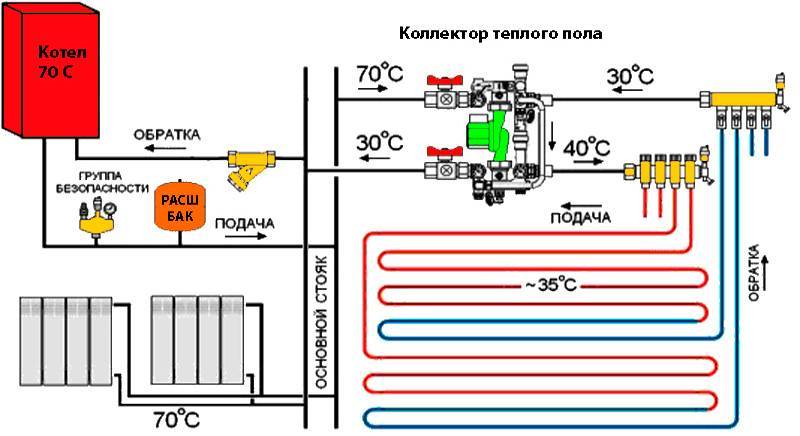

    По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор.

    На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости.

    Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.

    Технология монтажа системы

    Самостоятельная укладка включает в себя несколько этапов: стяжка (или выравнивание), укладка теплоизоляционного и гидроизоляционного слоев, распределение труб, монтаж коллектора теплого пола, установка водонагревательного прибора (котла), монтаж труб, заливка стяжки.

    Все виды работ необходимо производить с соблюдением сантехнических норм и правил безопасности.

    Каждая составляющая конструкция должна иметь соответствующие показатели по стойкости к давлению, воздействию жидкости или пара.

    На каждом этапе необходима проверка герметичности и прочности всех устройств.

    Каждая схема водяного теплого пола может иметь свои отличительные особенности в зависимости от выбранного типа помещения (ванна, балкон, жилая комната), а также основного материала напольного покрытия (плитка, дерево, пластик, бетонная стяжка).

    Данные нюансы и детальные описания каждого этапа монтажа представлены ниже.

    Не знаете, как выполнить поклейку флизелиновых обоев своими руками? Читайте подробную инструкцию.

    Подробности о том, как производится выравнивание стен шпаклевкой, находятся здесь.

    Как правильно применяется латексная водоэмульсионная краска для стен, читайте по этому адресу: https://ru-remont. com/materialy/kraski/lateksnaya-vodoemulsionnaya-kraska.html

    Выравнивание основания

    Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

    При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

    Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин

    при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

    При «сухом» способе проводятся следующие работы:

    1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.
    2. На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.
    3. На гидроизоляционный материал помещают армированную сетку.
    4. На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи
      маячков или деревянных реек.
    5. По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

    Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

    При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

    Как укладываются трубы

    На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

    Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

    Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

    Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

    Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

    Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

    Монтаж коллектора

    Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

    То же самое касается

    возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

    Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

    Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

    Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.

    Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

    Для установки термостата понадобится кабель длиной 1.5-3 м и

    наличие розетки рядом с его месторасположением.

    Не знаете, как высчитать расход водоэмульсионной краски для потолка? Мы поможем.

    Различные варианты освещения потолка на кухне Вы можете посмотреть здесь.

    Фотографии примеров белой кухни с черной столешницей находятся по этому адресу: https://ru-remont.com/kuhnya/stoleshnitsy/stoleshnitsy-dlya-kuhni-foto-obzor.html

    Гидравлическая опрессовка системы

    После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

    Повторная опрессовка проводится после подключения насоса и барометров.

    После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

    Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

    Установка и подключение своими руками газового котла и насоса для теплого пола

    Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

    1. Выход горячей воды в отопительную систему.
    2. Выход горячей воды в систему водоснабжения.
    3. Подача газа.
    4. Вход холодной воды для нагрева и подачи.
    5. Вход холодной воды от отопления (обратка).

    Соединения всех труб с нагревательным элементом

    разъемные, устанавливаются при помощи муфт и гаек.

    Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

    В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.

    Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

    Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.

    Смесь для заливки стяжки

    Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

    Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

    В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

    От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

    Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

    1. Цемент – 1 часть.
    2. Песок мелкозернистый – 4 части.
    3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
    4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
      Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

    Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

    Трубы и кабеля закрепляют жесткими хомутами.

    Стяжка производится при температуре воздуха

    от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

    Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

    Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

    Заливку одного участка производят оперативно и в один прием.

    Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

    Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

    1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
    2. Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
    3. После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
    4. Рекомендуемая влажность воздуха – 60-85%.

    Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

    При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

    Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

    Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
