Как делать теплый водяной пол видео: Монтаж водяного теплого пола своими руками – пошаговая инструкция

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Содержание:

• Преимущества и недостатки водяных теплых полов
• Подготовительные работы
• Необходимые материалы
• Виды технологий монтажа водяного теплого пола
• Бетонная стяжка для теплого пола
• Полистирольная технология укладки теплого пола
• Деревянная технология укладки теплого пола
  • Модульная технология
  • Реечная технология
• Установка коллекторной группы
• В заключение

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40 ⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

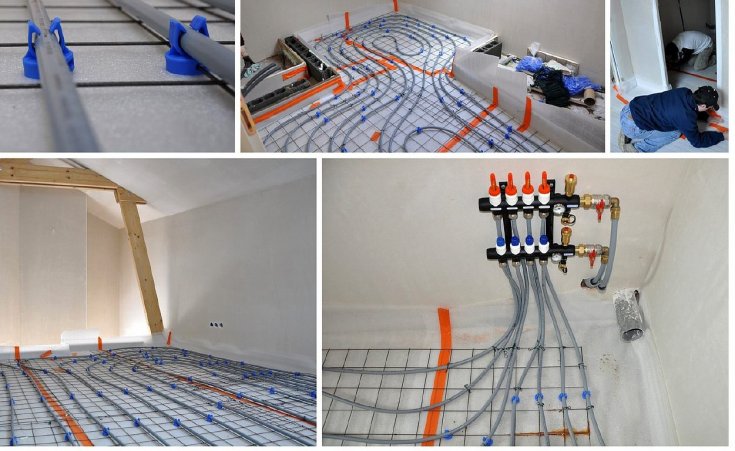

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.
