Как гнуть теплый пол: Труба для теплого пола – как правильно уложить, гнуть и соединять?
Монтаж трубы для теплого пола, укладка трубы для теплого пола
В этой статье мы поговорим о том, какие основные способы укладки трубы для водяного теплого пола применяются на практике, их преимущества и недостатки.
Содержание:
- Способы укладки трубы для водяного теплого пола.
- Расход трубы при укладке водяного теплого пола.
- Краевые зоны помещения.
- Выбор диаметра трубы водяного теплого пола.

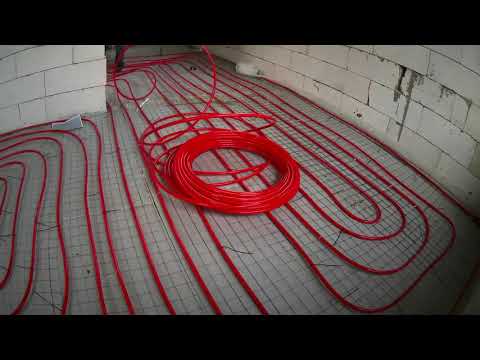

Итак, при монтаже трубы для водяного теплого пола применяют в основном два способа укладки: «змейка» (2) и «улитка» (1). Всё остальное — это уже производные от данных двух способов. Например, монтаж водяного теплого пола осуществляют ещё, укладывая трубу двойной «змейкой». Но это бывает очень редко.
Основное и единственное преимущество «змейки»- это простота раскладки трубы.
— у «улитки» значительно меньше гидравлическое сопротивление, так как мы видим, что практически все изгибы на 90° и только два на 180°, у «змейки» все повороты на 180°, кроме того, и чисто физически, согнуть трубу на 90° легче чем на 180°;
— распределение тепла в помещении, где трубы для теплого пола уложены «улиткой» наиболее равномерно, так как труба подачи чередуется с трубой обратки, и в результате перепад температуры на поверхности пола практически отсутствует. У «змейки» нагретый теплоноситель с одной стороны помещения вошёл, с другой стороны остывший вышел, то есть на поверхности пола будет заметен перепад температуры. «Двойная змейка»- это промежуточный вариант, где распределение тепла близко к равномерному, но при этом выше гидравлическое сопротивление. Это хорошо видно на рисунках выше.

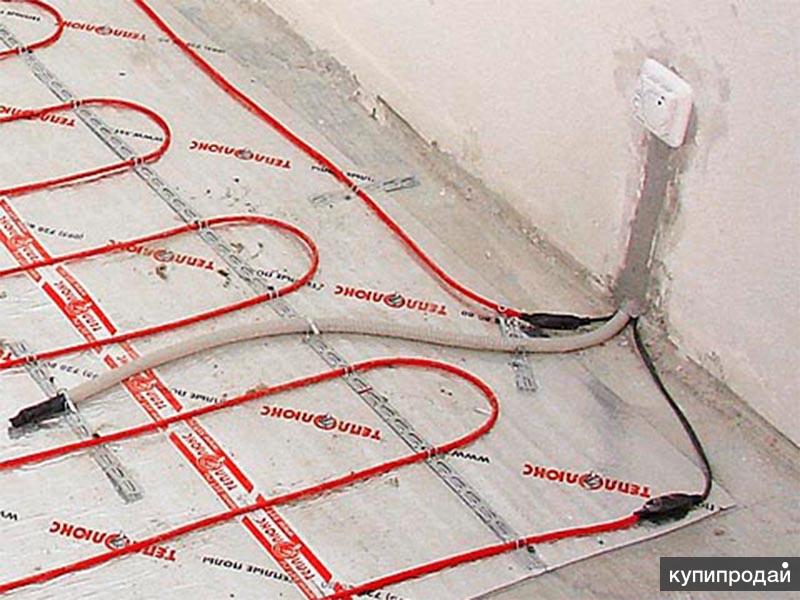

Монтаж водяного теплого пола способом укладки трубы «змейкой» производится в помещениях неправильной формы, при проходе через узкие коридоры, дверные проёмы.
| Шаг, мм | Расход трубы на 1 м2, м.п. |
|---|---|
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Кроме того, практически у каждого помещения есть уличная стена, то есть место максимальных теплопотерь.
Чтобы скомпенсировать эти теплопотери, соблюсти равномерность распределения тепла в помещении, избежать эффекта запотевания стекол за счет создания конвекционной составляющей, необходимо делать краевые зоны. Это место на расстоянии один метр от уличной стены, где труба укладывается с меньшим шагом. Например, основная зона, шаг 200 мм, краевая шаг 100 мм. Если две уличных стены, то делается «Г» образная краевая зона. Естественно, это актуально, если под окном не установлен радиатор, поскольку, если система комбинированная, то «система водяной теплый пол» используется в основном для создания дополнительного комфорта, и заморачиваться здесь на краевые зоны смысла не имеет.
Немного юмора не помешает. Обратите внимание на функционал трубочки, обозначенной стрелкой. Правильно, у неё нет никакого функционала, просто монтажник был эстетом и решил заполнить свободное пространство. Чем? Конечно, обрезком трубы. Плюс избежит вопросов заказчика – а чего у меня здесь пустое место.
Полезное видео, где простым языком описано о раскладке трубы теплого пола:
Полезное видео о расчете тепловой мощности теплого пола:
Видео о выборе насоса для теплого пола:
Познавательный канал на youtube о теплых полах: ссылка.
← Монтаж водяного теплого пола. Система водяной теплый пол дома. | Монтаж котельной с использованием коллектора Север M5 →
Металлопластиковые трубы для теплого пола: монтаж своими руками
Главная » Трубы » Что нужно учитывать при выборе и монтаже металлопластиковых труб для теплого пола
На чтение 4 мин
Содержание
- Преимущества металлопластика для теплого пола
- Инструменты для установки
- Особенности процесса монтажа
- Этап подготовки
- Расчет материала и схема
- Сколько трубы потребуется для теплого пола
- Чем гнуть металлопластиковые трубы
Расположенная под напольным покрытием система обогрева становится все популярнее.
Металлопластиковые трубы для теплого пола пользуются спросом у владельцев недвижимости, решивших модернизировать отопление жилья.
Преимущества металлопластика для теплого пола
Качества используемых в отоплении пола труб из металлопластика позволяют эксплуатировать их в течение долгих лет. Преимущества трубопроводов этого типа заключаются в следующем:
- Доступная цена.
- Легкость и гибкость. Эти параметры упрощают транспортировку и монтаж трубопровода. Основание для отопительной системы из металлопластика может быть более легким. При ее укладке вручную трубы можно гнуть с небольшим радиусом изгиба. Металлизированный трубопровод держит заданную форму и не нуждается в усиленном креплении.
- Прочность и стабильность. Подобные характеристики присущи современному покрытию из полиэтилена, выдерживающему высокотемпературное воздействие. Алюминий усиливает конструкцию. Благодаря этому труба обладает малым коэффициентом теплового расширения, т.
е. ее деформация при температурных изменениях минимальна. Многослойность позволяет выдерживать высокое давление. - Высокий коэффициент теплоотдачи.
- Долговечность материала. Показатель обеспечен антикоррозийными свойствами внутреннего и внешнего слоев, термостойкостью клеящего состава, прочностью и инертностью алюминиевой трубки. Гладкая внутренняя поверхность трубопровода препятствует зарастанию стенок, поэтому просвет трубы не уменьшается в течение долгого времени. Срок службы металлопластика составляет не менее 50 лет.
- Отсутствие кислородопроницаемости. В композитных трубах из пластика и алюминия отсутствует диффузия кислорода, поэтому теплоноситель при повышении температуры не насыщается газом, который, вызывая кавитацию, разрушает металлические элементы отопительной системы. Концентрация кислорода в текущем по трубопроводу из металлопластика теплоносителе не повышается и не вызывает увеличения его кислотности.
Инструменты для установки
Хотя теплый пол из металлопластика укладывают вручную, качественный монтаж системы нельзя осуществить без следующих инструментов:
- Резак.
Приспособление, напоминающее секатор, позволяет ровно отрезать трубу. - Калибратор. Композитный материал при резке гнется, поэтому калибратор необходим для восстановления формы трубопровода на срезе (деформация стенок сказывается на надежности соединения элементов системы отопления).
- Наждачная бумага, зенкер и строительный нож. Ими обрабатывают края трубки после резки ножовкой по металлу.
- Разводные и гаечные ключи, обжимные клещи. Эти инструменты служат для монтажа фитингов различного типа.
- Трубогиб.
- Уровень и разметочные инструменты.
- Шуруповерт или отвертки для установки крепежа.
- Плоскогубцы для фиксации трубопровода на армирующей решетке.
Особенности процесса монтажа
Делая теплый пол из металлопластиковых труб своими руками, нужно помнить о необходимости армирования стяжки, которой будет залит змеевик. Решетка предотвратит растрескивание настила, подвергающегося температурному воздействию. Компенсировать деформации стяжки поможет и приклеенная по периметру помещения демпферная лента.
Монтаж водяного отопления можно выполнять только единым отрезком трубы. Под стяжкой не должно быть никаких соединений. Заливать трубопровод раствором следует после опрессовки коллектора.
Этап подготовки
Водяные теплые системы кладут, сделав ремонт и выравнивание основания. После этого его обрабатывают антисептическим составом и накрывают гидроизоляцией. Над ней располагают теплоизолятор, препятствующий распространению тепла вниз.
Расчет материала и схема
Покупая металлопластик для теплого пола, приобретают дополнительные материалы. Необходимо знать, какая лучше для теплого пола может быть тепло- и гидроизоляция. Для помещений на первом этаже лучше взять пенополистирольные маты, для уровней выше подойдет фольгированный пенополиэтилен. В санузлах следует устраивать многослойную гидроизоляцию из битумных обмазочных или рулонных материалов.
Выбор отопительного змеевика зависит от конфигурации комнаты, ее размера и расположения в здании. Система, уложенная спиралью, греет равномернее.
- фитинги;
- клипсы и хомуты;
- арматура;
- маячки.
Их приобретают согласно расчетам расхода материалов, вытекающего из площади помещения, шага змеевика. В среднем расход трубопровода составляет 5 м на 1м² пола.
Сколько трубы потребуется для теплого пола
Более точный расчет для металлопластиковой трубы в теплый пол производят по формуле: L=S/N x 1,1. Литеры обозначают следующее:
- L — длина линии обогрева;
- S — площадь комнаты;
- N — шаг змеевика.
К результату добавляют длину трубопровода до арматуры.
Чем гнуть металлопластиковые трубы
В системе теплого трубопровода нельзя использовать перегнутую трубку. При большом расстоянии между участками змеевика ее можно согнуть руками. Для неширокого шага следует воспользоваться трубогибом или пружинным кондуктором, который не позволит оболочкам трубки деформироваться.
Поделиться
Руководство по установке напольного отопления
ВАЖНЫЕ МОМЕНТЫ, КОТОРЫЕ СЛЕДУЕТ ЗАПОМНИТЬ
При планировании вашей новой системы напольного отопления рекомендуется использовать расстояние 200 мм между центрами труб. площади, так как более близкое расстояние между центрами труб увеличит выделение тепла, а увеличение расстояния между центрами труб соответственно уменьшит выделение тепла. Рекомендуемое расстояние между трубой и стеной составляет 100 мм. Для удержания трубы на месте мы предлагаем три варианта; во-первых, стандартные хомуты труб теплого пола на таких поверхностях, как Kingspan.
Предназначены для фиксации трубы на такой поверхности, как изоляционные плиты Kingspan с фольгой. Во-вторых, мы поставляем направляющие для захвата (1 м), которые обеспечивают предварительно заданное расстояние и могут быть размещены с помощью самоклеящихся полос вдоль нижней стороны.
Наконец, у нас есть в наличии алюминиевые распорки. Они используются в подвесных деревянных полах и обеспечивают заранее подготовленные канавки, которые проходят через пластины. При использовании основания стяжки рекомендуется распределить по трубам песчано-цементную смесь толщиной 65 мм.
ФУНКЦИЯ
Блок управления температурой является центральным компонентом контроля и регулировки температуры воды, подаваемой в систему подогрева пола.
Термостатическая смесительная головка регулирует заданную температуру подачи. Температура воды, поступающей в систему, контролируется термостатической смесительной головкой
, которая открывается/закрывается по мере необходимости. Термостатическая смесительная головка смешивает часть более холодной воды, возвращающейся из контура теплого пола,
, с горячей водой, поступающей в систему непосредственно из котла, таким образом обеспечивая постоянную и идеальную температуру теплого пола.0013 Температуру воды можно отрегулировать по желанию на термостатической смесительной головке.
Термостатическая смесительная головка будет открываться/закрываться, чтобы смешивать воду
непосредственно обратно в контур и возвращать часть воды в котел для повторного нагрева по мере необходимости.
УКЛАДКА ТРУБЫ
Начиная с коллектора, проложите трубу до желаемого начального положения.
Начертите на полу линию в 100 мм от стены, с которой вы хотите начать.
Начните с отметки на полу и раскатайте рулон трубы параллельно стене, соблюдая расстояние 100 мм от стены.
Закрепите трубу на расстоянии не более 1 м.
Чтобы сделать поворот и вернуться параллельно только что уложенной трубе, сформируйте изгиб в трубе, закрепите и начните откат, сохраняя необходимое расстояние между трубами (обычно 200 мм).
Если расстояние между изгибом меньше 200 мм, чтобы сформировать форму буквы «С» (форма лампочки), это должно гарантировать, что радиус изгиба не меньше, чем при расстоянии 200 мм.
Убедитесь, что осталось достаточно трубы на рулоне, чтобы вернуться обратно в коллектор.
ПОДГОТОВКА ТРУБЫ
Используйте рекомендованный труборез, входящий в комплект поставки, для обрезки трубы и используйте развертку для очистки внутренней части.
ЗАПОЛНЕНИЕ СИСТЕМЫ
Перед укладкой стяжки заполните трубы водой и оставьте под давлением.
Можно подключиться к коллектору и проверить тоже. Проверьте на наличие утечек и падения давления. Коллектор с расходомерами (маленькие прозрачные пластиковые флаконы) — это подающий коллектор, другой коллектор — обратный коллектор. Убедитесь, что весь воздух вышел из системы, это может занять некоторое время, чтобы убедиться, что он весь вышел.
Коллектор соединяется с котлом как радиатор. Если ваш котел имеет высокотемпературный выход, такой как газовый или масляный котел, обязательно используйте какую-либо форму термостатического контроля для снижения температуры воды. Используйте либо термостатический клапан блендера, либо, если вам нужен насос, вы можете сделать это еще проще с помощью комплекта блендера с термостатом и насосом.
УПРАВЛЕНИЕ
Для систем площадью до 15,00 м2, подключенных к радиаторной системе, возможно использование существующих элементов управления. Это означает, что отопление будет включаться и выключаться вместе с радиаторами. При желании вы можете использовать термостат и моторизованный клапан.
Если вам требуется больший контроль над каждой зоной или участком трубопровода, на коллекторе можно использовать приводы. Их можно контролировать с помощью термостата. У вас может быть отдельный термостат для каждого порта/зоны, если вам требуется полный контроль.
Вам потребуется подключить приводы (на коллекторе) к термостатам (в помещениях) с помощью проводного или беспроводного управления. Проводные системы имеют тенденцию быть более надежными и экономичными. Вам нужны кабели, например. Гибкая жила длиной 1,5 м 3 , идущая от коллекторов к термостатам, обычно оба подключаются к контроллеру центра проводки, который можно разместить в любом удобном месте (обычно рядом с коллектором).
Поток через каждый порт можно отрегулировать на коллекторе, чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Чтобы изменить их вверх и вниз, потяните стопорное кольцо (красное) и поверните расходомер по часовой стрелке (уменьшите поток) или против часовой стрелки (увеличьте поток). Работайте с одной зоной за раз, чтобы упростить процесс. Закройте все порты, оставив исполнительные механизмы снятыми с коллектора, а затем подключайте их по одному. Оставьте насос работать, подключив его к сети и подав питание на каждый привод. Убедитесь, что проходит горячая вода. Измените регулятор расхода, чтобы увидеть эффект, и сделайте то же самое с термостатическим клапаном, если он у вас есть. Наконец, сбалансируйте не только саму зону, но и зоны друг против друга.
Если у вас есть зона без потока, убедитесь, что в коллекторе нет воздушных пробок или препятствий. Когда все подключено, включая термостаты и приводы, проверьте работу каждой комнаты, изменив комнатный стат, чтобы убедиться, что каждый привод работает правильно.
Убедитесь, что вы даете им время для выполнения своих обязанностей.
Старайтесь не возиться с термостатом все время. Направьте слишком много тепла в пол, вам придется вставать, чтобы выключить стат. Точно так же, если вы нажмете слишком мало, в комнате никогда не будет тепло. В летнюю жару трудно получить хорошую настройку. Желательно подождать, пока станет прохладнее, чтобы сделать это правильно. С подогревом пола терпение может обеспечить идеальный баланс.
Починить теплый пол | Унор
Система водяного теплого пола Uponor fix идеально подходит для новых жилых и небольших коммерческих зданий
Fix — это система зажимных направляющих с идеально настроенными системными компонентами. Возможна установка поверх любого напольного покрытия с теплоизоляцией и шумоизоляцией. Направляющие зажима можно зафиксировать лентой или встроенным штифтом, чтобы облегчить установку труб.
«Простые и гибкие системные компоненты для всех типов стяжек».
Области применения:
- Напольное отопление и охлаждение
- Излучающее настенное и потолочное отопление и охлаждение
- Мокрая установка
- Идеально подходит для новых жилых и многоквартирных домов
- Для стяжки на основе цемента и ангидрита
Спецификация
- Зажимы для фиксации труб
- Включите только местные типы труб:
- Труба Uponor Comfort 9,9×1,1 мм, 12×1,7 мм, 20×2,0 мм
- Труба Uponor Comfort PLUS 14×2,0 мм, 16×2,0 мм, 17×2,0 мм, 20×2,0 мм
- Полный набор принадлежностей
Узнайте больше о системе напольного отопления Uponor Fix
- Преимущества
- Как установить Fix
- Типы конструкции
Полный ассортимент продукции для фиксированных полов с подогревом
Широкий выбор различных хомутов, труб PEX, крепежных элементов, компрессионных фитингов и всего, что необходимо для вашего проекта.
Пленка Uponor Multi
Зажимная направляющая Uponor Fix без штифтов для труб 12 мм
Зажимная планка Uponor Fix с клеем для труб 14–20 мм
Зажимная планка Uponor Fix со штифтами для труб 17–20 мм
Зажим Uponor Fix для труб диаметром 20 мм
3
5 Труба Uponor Comfort PLUS
Труба Uponor Comfort
Компрессионный переходник Uponor Vario PEX
Опора Uponor Multi изгиба, оцинкованная сталь
Регуляторы температуры помещения Uponor0005Регуляторы комнатной температуры Uponor
Посмотрите или загрузите брошюры по ремонту напольного отопления
Трубы и фитинги Uponor PE-Xa
Руководство по установке
Выберите систему «мокрого» монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями
Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором.
