Как подготовить пол под теплый пол: Подготовка пола к водяному теплому полу

Подготовка основания под электрический теплый пол

Зачастую знания особенностей различных систем поверхностного обогрева недостаточно для организации полноценной системы, так как необходимо принимать в расчёт массу других влияющих факторов.

Важно понимать, что нужно для теплого пола электрического, кроме самого мата, кабеля или инфракрасной пленки. Не меньшее внимание стоит уделить этапу подготовки поверхности к укладке оборудования, так как от этого будет во многом зависеть срок эксплуатации, комфорт обогрева, энергоэффективность.

Что нужно учесть при просчете теплого пола

1.  Тип оборудования. На современном рынке представлен одно- или двухжильный кабель, нагревательные маты и ИК-пленка. Для обустройства системы первого типа требуется заливка бетонной стяжки для защиты от передавливания, механических нагрузок. Маты зачастую укладываются в слой клея, когда необходимо купить теплый пол под плитку. ИК-пленка подходит исключительно для «сухого» монтажа без применения каких-либо смесей.
2. Вид напольного покрытия. Подготовка основания под электрический теплый пол также зависит от типа финишной отделки. Под мягкие покрытия (линолеум, ковролин) необходима твердая подложка или бетонная стяжка для защиты от повреждения. Плитка обычно укладывается на тонкий слой клея. Под древесно-композитные материалы также возможна заливка стяжки, которая, равномерно прогреваясь, предохраняет отделку от деформации.
3. Высоту помещения. Важно учитывать, что стабилизирующий слой, теплоизоляция могут поднимать изначальное положение на 3-10 см. Это может существенно сказаться на высоте комнаты, особенно при планировке с низкими потолками.
4. Размещение предметов обстановки. Расчёт и подготовка пола под электрический теплый пол выполняются с учётом будущей расстановки мебели, техники и т.д. Прокладывать нагревательный кабель, маты или ИК-пленку под тяжёлые предметы без ножек недопустимо. Во-первых, это создаст чрезмерную нагрузку на систему, во-вторых, приведёт к нарушению движения тепловых потоков и перегреву оборудования.

Как подготовить основание под электрический теплый пол

Основная задача, которая решается в ходе подготовительного этапа – выравнивание черновой основы. Для этого необходимо демонтировать старое покрытие, убрать мусор и прочие загрязнения, а затем оценить качество поверхности. Более-менее ровное, не имеющее значительных перепадов, перекосов основание под электрический теплый пол не нуждается в дополнительной обработке.

Наличие глубоких трещин, заметных выступов, большой разницы по уровню требует коррекции. Для этого можно использовать самовыравнивающуюся готовую смесь или бетонную стяжку. Деревянные полы можно выравнивать посредством настила листов фанеры встык.

Чтобы максимально сохранить энергию, которую генерируют нагревательные маты, кабель или пленка, стоит проложить под них изоляцию. Эффективно отражает тепло фольгированный верхний слой. Однако применение подобных материалов недопустимо, если монтируется инфракрасная пленка, так как это может привести к короткому замыканию.

Также подготовка основания под электрический инфракрасный теплый пол включает гидроизоляцию, в качестве которой может применяться полиэтиленовая плёнка. Для укладки греющего кабеля на утеплитель необходима армирующая металлическая сетка, которая обеспечит стабильность конструкции отопления.

Какие материалы нужны

В зависимости от типа системы, вида покрытия требуются различные комплектующие и дополнительные элементы.

1. Цементная стяжка или самонивелирующаяся смесь. Это то что нужно для электрического теплого пола. Стяжку можно приготовить самостоятельно из цемента, песка, пластифицирующей добавки и воды либо купить готовый состав, в инструкции к которому указываются точные пропорции для приготовления раствора.
2. Плиточный клей. Для фиксации керамического покрытия, под которым будет проложена система отопления, требуется специальный клей с повышенными показателями эластичности.
3. Изоляционные материалы. В качестве утеплителя может применяться пенофол, минеральная вата, пенополистирол, пробковые панели.
4. Демпферная лента. Необходима для стабилизации теплоизоляционного слоя, когда тот будет менять размеры в процессе нагрева/остывания.
5. Твёрдая подложка. Это основание под электрический теплый пол инфракрасного типа, которое прокладывается между оборудованием и финишным покрытием. В качестве него могут использоваться фанерные или пробковые листы.
6. Гофрированная трубка. Необходима для защиты температурного датчика, который размещается между витками кабеля или под инфракрасной пленкой для проведения измерений.

Грамотно выполненная с соблюдением вышеизложенных рекомендаций подготовка пола под электрический теплый пол – это уже 50% успеха в деле организации высокоэффективного отопления.

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Содержание

• Правильный пирог и подбор толщины стяжки
• Шаг 1. Укладка теплоизолятора на черновую стяжку
• Шаг 2. Укладка демпферной ленты
• Шаг 3. Монтаж составных элементов теплых полов
• Шаг 4. Укладка металлической сетки
• Шаг 5. Заливка стяжки под теплый пол
• Видео

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

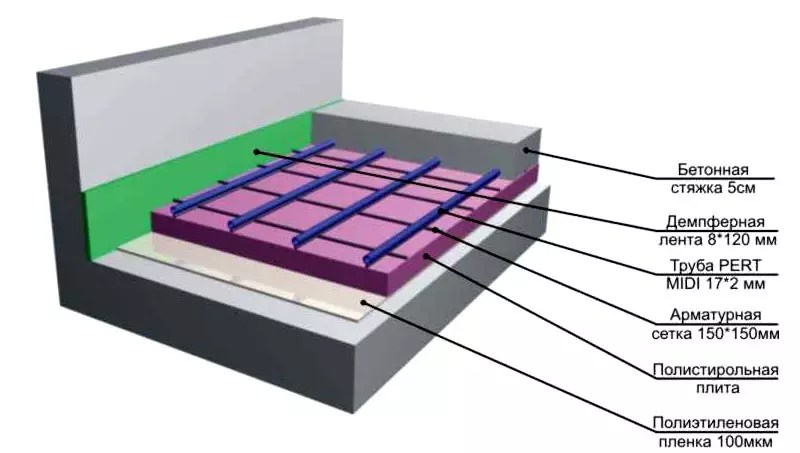

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

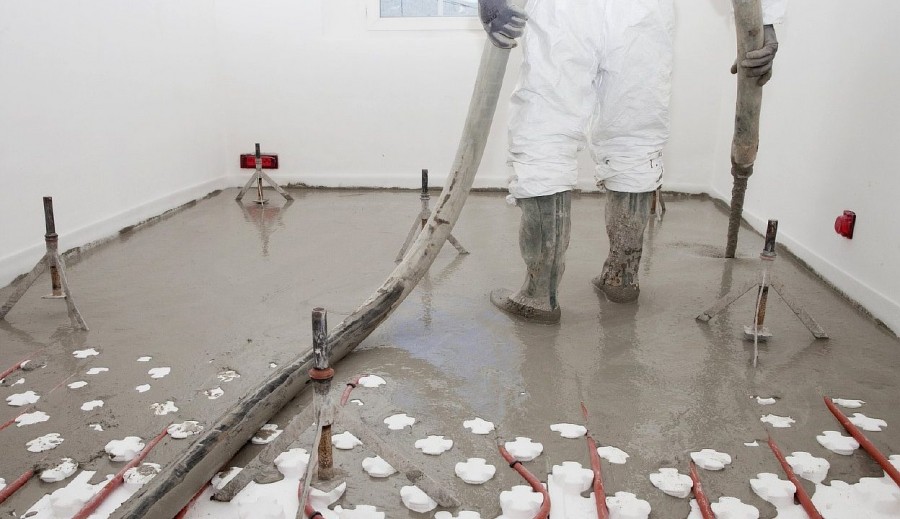

Шаг 5.

Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Как установить теплый пол – Wunda

Система теплого пола может быть идеальным и экономичным способом обогрева вашего дома. Он может быть легко установлен, но требует достаточной подготовки и времени.

Еще до установки системы подогрева пола существуют другие способы уменьшить потери тепла в вашем доме, которые могут оказаться простыми и экономичными.

Уменьшение теплопотерь

Прежде чем устанавливать полы с подогревом или какую-либо другую систему отопления, подумайте, как уменьшить потери тепла в вашем доме.

Существуют простые способы уменьшить количество энергии, необходимой для обогрева дома, что может помочь вам решить, какая система отопления вам нужна.

В конце концов, чем больше вы сможете снизить потери тепла, тем больше денег вы сможете сэкономить в долгосрочной перспективе.

При ремонте дома необходимо учитывать несколько вариантов. Большинство новых домов строятся с учетом изоляции, но все же могут быть некоторые варианты, на которые стоит обратить внимание.

Изоляция

Сохраняйте тепло в вашем доме, изолируя пустотелую стену и сплошную стену. Тепло также может теряться через чердак и полы, поэтому с надлежащей изоляцией вам будет легче эффективно обогревать свой дом.

Тройное/двойное остекление

Окна также подвержены потерям тепла, особенно в старых домах. Инвестирование в первичное, двойное или даже тройное остекление может вернуть ваши инвестиции, а затем и часть с течением времени.

Устранение сквозняков

Чтобы сделать ваш дом защищенным от сквозняков, рекомендуется заделывать любые зазоры, например, щеточные полосы в нижней части любых внешних дверей. Тепловые завесы и жалюзи также могут помочь сохранить тепло, как и резиновая полоса, прикрепленная к оконной раме.

Для зазоров в стыках рамы со стеной или плинтусах используйте герметичный силикон, который может закрыть сквозняки.

Выберите правильную систему

Существуют две основные системы водяного теплого пола, которые можно использовать в вашем доме; стяжка и напольное покрытие

Напольная система

Нагрев половой системы занимает всего полчаса, а напольное отопление Wundatherm славится своим алюминиевым покрытием, распределяющим тепло по поверхности пола.

Стоимость материала для системы теплого пола будет дороже, чем для системы стяжки, однако стоимость ретро-установки снижается, поскольку она намного менее трудоемка и не требует новой стяжки. Это также можно считать работой «сделай сам».

Система стяжек

Система стяжек заглубляется в стяжку (разновидность цемента) на глубину до 6 дюймов (6 дюймов) ниже покрытия пола, и для полного обогрева вашего дома может потребоваться от шести до 72 часов. Стоимость материалов для теплого пола относительно невелика.

Тем не менее, общая стоимость установки модернизированной стяжки может быть намного больше из-за стоимости разрыва и выкапывания существующего пола и замены стяжки. Эти дополнительные затраты на материалы и работу должны быть приняты во внимание.

Диаметр трубы/прокладка

При установке систем напольного отопления в доме одним из основных соображений должен быть диаметр трубы. С трубой меньшего диаметра центры труб должны быть ближе друг к другу, а с большим количеством труб вы можете ожидать более высокую стоимость.

Например, труба диаметром 10 мм может обеспечить максимальную рекомендуемую длину 40 метров для одного контура, или примерно 4 м².

Это по сравнению с трубой диаметром 16 мм и 100 метрами на один контур или примерно 15 м² пола с подогревом. По всему дому эта дополнительная стоимость трубопроводов может вскоре возрасти.

Подготовка пола

Полная подготовка пола является важной частью установки системы напольного отопления.

Во-первых, они должны быть чистыми и очищенными от влаги, масла или жира, а также от любого мусора, такого как краска или пыль. Это необходимо для того, чтобы клей имел сухую поверхность, на которую можно было бы полностью приклеиться.

Возьмите уровень и проверьте различные части пола, чтобы убедиться, что он ровный и, прежде всего, устойчивый.

Если вы не подготовите пол, это может означать, что ваша установка обречена, прежде чем вы начнете ее эффективно. Если у вас есть какие-либо сомнения относительно того, что будет включать в себя установка, доступна дополнительная информация, чтобы успокоить вас.

Подготовка помещения

Необходимо проверить полы в каждой комнате, в которой вы собираетесь использовать систему подогрева пола. Относитесь ко всем комнатам одинаково, следя за тем, чтобы в каждой комнате не было влаги, масла или жира, а пол был ровным и свободным от любого мусора.

Если вы не удостоверитесь, что хотя бы одна комната подходит для системы теплого пола, вы рискуете провалить всю работу.

Монтаж системы отопления

После того, как вы проверили и подготовили каждый этаж в каждой комнате, вы должны быть готовы к установке системы отопления. Если у вас есть копия схемы труб, часть вашей подготовки может состоять в том, чтобы просто проверить ее, чтобы у вас было хорошее представление о том, где будут проходить трубы, прежде чем вы начнете.

Мы также предлагаем бесплатную компоновку каждой из наших систем отопления. Перед установкой проведите исследование, прочитав наш информационный бюллетень для получения подробной информации, которая вам нужна.

Если это ваша первая установка системы напольного отопления, укладывайте доски без клея, чтобы они легко стыковались друг с другом. Если для них требуются какие-либо разрезы, вы можете сделать это сейчас, чтобы доски заполнили пространство.

Теперь вы готовы поднять каждую доску и прикрепить ее к основанию по отдельности. Дайте им необходимое время для соединения, после чего вы сможете установить трубопровод.

Начните с коллектора, затем вставьте трубу в каналы в половицах, как показано на чертеже расположения труб.

Назначенный вами сантехник может подключить коллектор к котлу, хотя вы можете сделать это самостоятельно. Доступна дополнительная информация о коллекторе, чтобы у вас было представление о том, что это влечет за собой и как это работает.

Испытание под давлением

После установки системы отопления вам необходимо выполнить испытание под давлением. Это делается для того, чтобы гарантировать, что установка прошла успешно и что не было утечек из-за поврежденных труб, которые могли бы сделать систему уязвимой.

Испытание под давлением поможет вам определить любые утечки, чтобы их можно было своевременно отремонтировать или заменить перед дальнейшими работами. Любые тусклые соединения с коллектором могут быть обнаружены на ранней стадии, так как они начнут плакать, поэтому эту проблему также можно решить.

Зона вашей системы отопления

Одним из важных факторов, который следует учитывать, является добавление интеллектуальных элементов управления к вашей системе отопления, поскольку вы можете указать, какие помещения вы хотите обогревать и в какой степени. Позвоните в нашу команду для получения дополнительной информации или просто прочтите дополнительную информацию о интеллектуальных элементах управления

Окончательная отделка пола

После установки системы отопления, ее испытания под давлением и надлежащего зонирования можно приступить к окончательной отделке пола. Существуют определенные рекомендации, которым вы должны следовать при отделке пола, включая обеспечение того, чтобы общее сопротивление не превышало 2,5 TOG.

Перед тем, как положить подстилку и ковер, проверьте рейтинг TOG выбранной вами подложки и ковра. Помните, чем ниже сопротивление, тем выше будет выходной сигнал.

Окончательная отделка пола — это последний шаг к установке вашей системы отопления, поэтому вы должны сделать правильный выбор. Подробную информацию о различных типах отделки пола и о том, как правильно их укладывать, можно найти в нашем информационном бюллетене.

Заключительные мысли

Система подогрева пола Wundatherm может идеально подойти для вашего дома, даже если это будет проект реконструкции. Убедитесь, что вы сначала проверили диаметр трубы, чтобы снизить материальные и эксплуатационные расходы, и перед установкой убедитесь, что пол ровный и чистый.

Окончательная отделка пола также важна, так как низкое сопротивление приведет к высокой производительности. Однако есть и другие экономически эффективные способы снижения потерь тепла в вашем доме, которые стоит рассмотреть.

Свяжитесь с нами для получения дополнительной информации о том, как сделать ваш дом теплым и уютным.

Стяжки и напольное отопление

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Неспособность рассмотреть план этажа на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предлагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными материалами напольное отопление может вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю ГВС, радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы упростить размещение контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.

Там, где необходимы изгибы под углом 90°, следует использовать металлический каркас.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и контурами трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Монтаж напольного отопления

Контуры напольного отопления нельзя устанавливать до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка будет защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки напольного отопления необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины лиственных пород расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После укладки контуров теплого пола установку необходимо испытать под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Конструкция и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую смесь, которая наносится вручную, а затем затирается шпателем, либо жидкую, свободно текущую смесь, которая перекачивается в заданное положение и в заданное глубина.

Из них:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самовыравнивающиеся стяжки, при правильном применении, будут иметь более быстрое время высыхания/отверждения, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, поскольку это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основания должны быть ровными, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Потребуются подвижные соединения
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предлагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой полов (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По полу нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Тестирование и ввод в эксплуатацию системы UFH

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Должны быть предусмотрены деформационные швы:

• Через дверные пороги
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Швы должны формироваться с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места стыков должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины кромочной полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Подпольное отопление (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен находиться на месте и работать, чтобы обеспечить правильную температуру
.
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Потребуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего утвержденного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого испытания гигрометром
• Гигрометр должен оставаться в этом положении до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также представляет собой «ключ» для фиксации клея на
.
• Перед нанесением грунтовки поверхность необходимо очистить от грязи и мусора
• Запрещается наносить какие-либо грунтовки и клеи до тех пор, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
.
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки
есть полный контакт.

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам предоставлялась информация, позволяющая им эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продуктов
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать основные отличия между системами UFH и более традиционными системами отопления.
