Как подключить пленочный теплый пол

Многие пользователи, еще до покупки инфракрасной пленки задаются логичным вопросом: «А как же подключается инфракрасная пленка к питающей сети

Разберем основные способы подключения ик-пленки и выделим их ключевые преимущества.

1. Подключение плёночного пола с помощью зажимных клипс-конекторов

Это самый распространенный способ на сегодня. Благодаря простоте монтажа, подключения плёночного пола клипсами осуществляется быстро и без специального инструмента. В большинстве случаев достаточно обычных плоскогубцев.

Самое важное в этом способе подключения, это правильно завести соединительную клипсу в инфракрасную пленку.

Общее правило такое, что крокодил должен обжать своими лопатками медную шину с двух сторон и находиться с ней в непосредственном прямом контакте. Более подробно, смотрите на фото ниже.

Т.е. нужно завести клипсу в инфракрасную пленку таким образом, что бы одна лопатка крокодила находилась в контакте с медной шиной, а другая располагалась поверх внешнего полиэтиленового слоя ик-пленки.

Распространенная ошибка:

  • Зажатие клипсы поверх ИК-пленки, не заводя клипсу внутрь пленки. В таком случае пленка работать будет, но не долго. Спустя некоторое время место контакта перегреться и обуглится.

Из-за того, что клипса имеет серебристый цвет, у пользователей часто возникает впечатление, что она сделана из алюминия, который как известно нельзя напрямую соединять с медью. Однако клипса сделана не из алюминия, а с оцинкованной меди (см. фото ниже.)

На анимации справа показан пример правильной установленой клипсы на ИК-пленку полосатого типа (одна лопатка внутри ИК-пленки, другая снаружи.

2. Подключение инфракрасного пола с помощью люверсов и специальных обжимных наконечников

Данный метод менее распространенный в силу того, что требует специального инструмента. Преимуществом подключения ик-пленки с помощью люверс является более крепкая фиксация. Однако весомым недостатком является низкая площадь соприкосновения кольцевого наконечника с медной шиной, за счет чего увеличивается переходное сопротивление между люверсом и ик-пленкой. Это в свою очередь сказывается на надежности работы в первую очередь длинных полос инфракрасной пленки, т.к. чем длиннее полоса, тем больше ток проходит через место подключения.

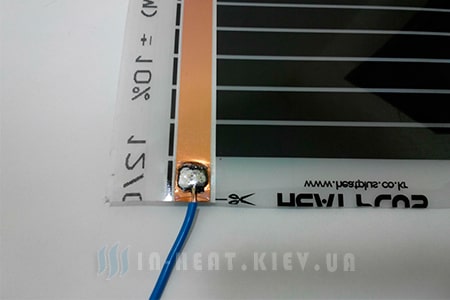

3. Подключение нагревательной пленки методом пайки

Это один из самых надежныхспособов подключения плёночного пола. Термическое соединение провода и медной шины обеспечивает минимальное переходное сопротивление, а также максимальное механическое сцепление.

К недостаткам данного метода можно лишь отнести высокие трудозатраты и время на подключения.

  • Внимание:

    В процессе пайки, не перегревайте инфракрасную пленку, т.к. это может привести к её расслаиванию в будущем

Выводы: анализируя выше написанное стоит отметить, что самым распространенным способом  подключения инфракрасной пленки является клипса-коннектор, в то время, как самый надежный метод – пайка.

Остались вопросы?

Получите бесплатную консультацию от специалиста магазина

Получить консультацию


Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время

Произошла ошибка. Сообщение не отправлено.

Нажимая на кнопку «Получить консультацию», вы даете согласие на обработку персональных данных

Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время

Товары из статьи

Быстрый просмотр

Пленка тёплый пол Heat Plus SPN-305 / 50 см

262 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 2

Купить в 1 кликСравнение

В избранноеВ наличии

Мощность, Вт/м.пог.

  • 110
  • 75

Быстрый просмотр

ИК-пленка, Heat Plus, SPN-310, 220 Вт, 1 м

491 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 1

Купить в 1 кликСравнение

В избранноеВ наличии

Мощность, Вт/м.пог.

  • 220
  • 150
  • 120

Скидка 6%

Быстрый просмотр

Пленка теплый пол Enerpia EP-305-T / 110 Вт / 50 см / под ламинат

188 грн. / м.п. 200 грн.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 3

Купить в 1 кликСравнение

В избранноеВ наличии

Мощность, Вт/м.пог.

  • 110

Быстрый просмотр

Heat Plus SPN-305-225 Sauna, ширина 50 см

440 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 3

Купить в 1 кликСравнение

В избранноеВ наличии

Мощность, Вт/м.пог.

  • 225

Быстрый просмотр

Саморегулирующаяся пленка, Heat Plus, SPP-305, 110 Вт

280 грн. / м.п.

Подписаться

Подробнее

Купить в 1 кликВ избранное

Недоступно 3

Купить в 1 кликСравнение

В избранноеНедоступно

Мощность, Вт/м.пог.

  • 110

Быстрый просмотр

ИК-пленка, Heat Plus, SPN-306, 72 Вт, 60 см

325 грн. / м.п.

Подписаться

Подробнее

Купить в 1 кликВ избранное

Недоступно 2

Купить в 1 кликСравнение

В избранноеНедоступно

Мощность, Вт/м.пог.

  • 72

Быстрый просмотр

Греющая пленка Heat Plus SPN-308 180 Вт / 80 см

398 грн. / м.п.

В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии

Купить в 1 кликСравнение

В избранноеВ наличии

Мощность, Вт/м.пог.

  • 180
  • 120
  • 96

Товар добавлен в корзину

Продолжить покупкиПерейти в корзину

Купить в один клик



Заполните данные для заказа

Я согласен на обработку персональных данных. *

Купить в один клик

Ваш заказ принят!

Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.

Закрыть окно

Запросить стоимость товара

Загрузка товара

Заполните данные для запроса цены

Я согласен на обработку персональных данных.*

Запросить цену

Закрыть окно

Подключение инфракрасного теплого пола. Схема подключения инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

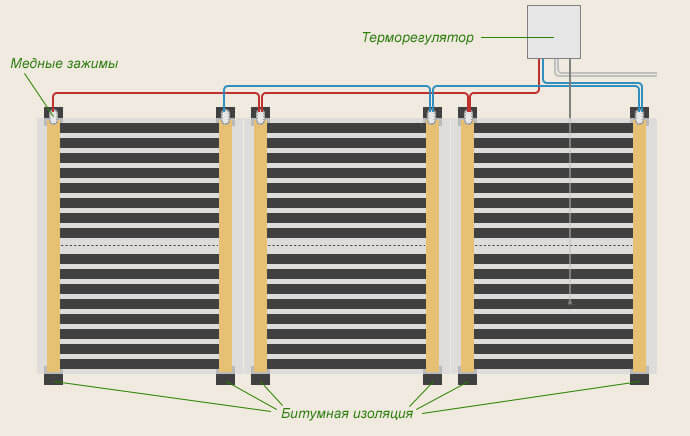

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

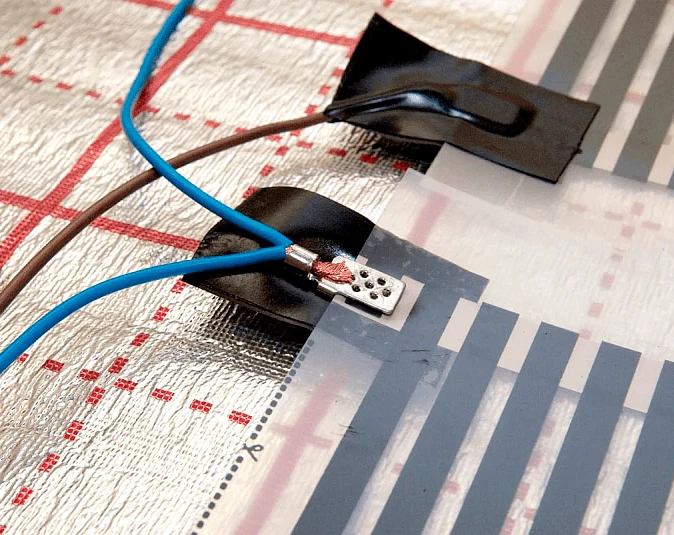

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

  • 1 Что представляет собой инфракрасный теплый пол?
  • 2 Укладка и подключение напольного отопления пленочного типа
  • 3 Подготовка основания
  • 4 Расчет напольного отопления
  • 5 Устройство напольного отопления
  • 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

[ads-mob-1][ads-pc-1] На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору. Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

  • нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы; Правильное подключение инфракрасного теплого пола в комнате с мебелью
  • площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
  • перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
  • первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

  • Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга. Устройство греющей плёнки
  • Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
  • Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
  • Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
  • Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно. В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
  • Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
  • Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
  • Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки. Инструкция по монтажу нагревательной пленки
  • Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
  • После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

[email protected] com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Монтаж пленочного теплого пола своими руками — укладка инфракрасного пола под линолеум и ламинат

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы

Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

  • Пол

    Как уложить теплый электрический пол под плитку: подробная инструкция

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

  • Пол

    Решаем сложную задачу: как постелить линолеум в комнате с мебелью

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше).  Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Instagram mirklimatavoronezh

Instagram proklimat_perm

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Instagram climatmarket70

Instagram tepliy_pol

  • Пол

    Особенности утепления пола керамзитом: сухая, мокрая и комбинированная укладка

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Instagram krasni_dom

Instagram krasni_dom

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Instagram md.group.kz

Instagram krasni_dom

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

  • Пол

    9 материалов для выравнивания пола под чистовую отделку

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Instagram electromontag_khv

ShutterStock

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Материал подготовила

Инна Ясиновская

Своими руками

Как подключить пленочный инфракрасный пол к электропроводке

Электрический теплый пол – это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия.

В связи с тем, что свободного доступа для ремонта к нагревательным элементам теплого пола после его монтажа и установки полового покрытия не будет, электрические соединения проводов с нагревательными элементами должно быть достаточно надежным, чтобы обеспечить безотказную работу отопления в течение всего срока эксплуатации.

Электрическая схема и принцип работы теплого пола

Все электрические полы, вне зависимости от типа нагревательных элементов, подключаются по одинаковой электрической схеме. Рассмотрим схему и принцип работы теплого пола на примере пленочного, выполненного на основе углеродных нагревательных элементов, размещенных между двух слоёв лавсановой пленки.

Нагревательная пленка состоит из двух слоев, между которыми по краям всей ее длины уложены медные шины. К ним подсоединены отдельные карбоновые (углеродные) нагревательные элементы. Для нагрева пленки, достаточно подать питающее напряжение с бытовой электропроводки на медные шины.

Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия (ламинат не рекомендуется нагревать выше температуры 27С°) и повышенной температуры в помещении пленку к сети подключают через терморегулятор.

Для того чтобы терморегулятор получал данные о температуре нагрева теплого пола под покрытием устанавливается датчик температуры, представляющий собой термосопротивление, обычно номиналом 10 кОм или 15 кОм.

Хотя на схеме обозначена фазировка подключения греющей пленки F (фаза) и N (ноль) но это условно, полярность ее подключения значения не имеет. Если укладывается параллельно несколько полос нагревательной пленки, то все медные шины подключаются аналогично. Например, все левые шины полос подключаются к фазе, а правые к нулю.

Подключение токоведущих проводов


к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода


к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Определение неисправности теплого


электрического пола

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

Монтаж инфракрасного пленочного теплого пола своими руками

Содержание

  • Теплый пленочный пол
    • Структура пола
    • Полезные характеристики инфракрасного пола
  • Монтаж теплого пола – Общие инструкции
    • Подготовительный этап
    • Выбор места расположения датчика температуры
    • Выбор места расположения регулятора температуры
    • Установка отражающей тепло подложки
    • Установка теплой инфракрасной пленки
    • Подключение инфракрасной пленки
    • Подключение проводки
    • Как спрятать проводку
    • Как подключить регулятор температуры
  • Монтаж инфракрасного теплого пола Caleo

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

  • поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
  • инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
  • придаёт свежесть и чистоту;
  • практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
  • несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
  • инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

  • Наливные полы своими руками
  • Плитка ПВХ для пола
  • Как укладывать напольную плитку своими руками
  • Фанера для пола

Установка нагревательной пленки – «Теплый пол ваш теплый комфорт www.heatingfloor.

eu»®
По этой ссылке вы можете скачать инструкцию  Установка нагревательной пленки
M материалы:
  • Инфракрасная нагревательная пленка ваша ENERPIA нужно
  • Изоляционные листы толщиной более 5 мм
  • Гидроизоляционная изоляционная лента на битумной основе
  • Соединительные зажимы (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой
  • Скотч
  • Термостат с блоком питания 120-240 В переменного тока
  • Клещи
P Подготовка к установке:
  • Измерьте площадь помещения и начертите схему укладки инфракрасной пленки на пол.
  • Подготовьте все необходимые материалы.
  • Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
  • Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
  • Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

  • Измерьте площадь помещения и составьте схему, как будет располагаться нагревательная пленка положить на пол
  • показать на схеме расстановку мебели
  • оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

  1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
  2. Вы также можете изолировать промежутки между листами тем же материалом.

Укладка инфракрасной нагревательной пленки

  1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
  2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
  3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с помощью многожильных кабелей

  1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
  2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой входил внутрь между двумя слоями ленты (серебро и медь).
  3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
  4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
  5. Соединения многожильных кабелей с наконечниками изолировать с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
  6. Изолируйте все открытые стороны медной полоски.
  7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

  1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
  2. Под датчиком прорежьте прорезь в изоляции.
  3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Подключение термостата

1. Установите термостат в соответствии с инструкциями производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить ток системы отопления.

Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Схема подключения системы
    • Монтаж устройства управления
    • Тестовый запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – довольно сложная система, которую не сделаешь самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов, инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подводимого к шинам, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева намного выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в помещении. оборудованные помещения

Инфракрасная пленка размещается на деревянных поверхностях без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

Укладка инфракрасного пола версия

ИК-система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывайте также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

В любом случае монтаж системы инфракрасного теплого пола осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, карбоновые полоски трогать и пересекать нельзя

2 этап: Край панели, расположенный с неприсоединяемой стороны, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электрического соединения

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Кроме самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе подбора материала, это необходимо сделать сейчас, учитывая не только размеры помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных на пленке штриховой линией. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к сборной шине полимерная пленка немного отделяется от нее

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую приклеивают после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжима пассатижами, а также обрезанные с двух сторон участки медной ошиновки обязательно изолируются отрезками винилмастичной ленты, которая всегда идет в комплекте с системой.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно происходить в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Этап №4 — послемонтажная проверка

Прежде чем приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева в местах контактных стыков, пленка должна прогреваться равномерно. При успешном испытании пол с подогревом укрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного настила.

Если вы планируете укладывать ламинат поверх системы теплого пола, то обратите внимание на пошаговую инструкцию в нашей следующей статье: https://aquatechn.com/ru/otoplenie/teplyj-pol/ teplyj-pol-pod-laminat.html.

Можно с уверенностью сказать, что инфракрасный теплый пол своими руками вполне реально. Даже если нет навыка укладки, можно предварительно ознакомиться с прилагаемой к системе инструкцией по установке, найти в Интернете специализированные сайты и изучить всю необходимую информацию. Правильно установленный теплый инфракрасный пол принесет тепло и уют в каждый дом.

что это, как работает, инфракрасная пленка

В доме всегда должна поддерживаться комфортная температура воздуха. Часто для этой цели устанавливают теплый пол. Не всегда есть возможность установить электрическое или водяное отопление. Прекрасная альтернатива – полы с инфракрасным пленочным подогревом.

Краткий обзор

  • 1 Что такое инфракрасный пленочный теплый пол?
  • 2 Принцип действия
  • 3 Виды пленок и их характеристики
  • 4 Популярные производители
  • 5 Преимущества инфракрасного напольного покрытия
  • 6 Недостатки инфракрасного напольного покрытия
  • 7 Где применяются пленочные системы

Что такое инфракрасный пленочный теплый пол

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, запечатанная в полиэфирную или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие стержни. Чаще всего это полоски из серебра и меди. Именно через них передается электрический ток. После прохождения через углерод выделяется тепло.

Токопроводящие полосы собраны в секции, между каждой из которых находится разделительная полоса. Это позволяет легко резать материал. Преимущество этой системы в том, что при выходе из строя одной полосы все остальные продолжат работать.

СОВЕТ. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. Толщина пленки от 0,2 до 2 мм.

Пленочные виды напольных покрытий безопасны для здоровья человека. Инфракрасный теплый пол не образует электромагнитных волн. За счет обогрева мебели температура воздуха в помещении ниже, но вполне комфортна. При нагревании предметов нет движения воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Этот тип напольного покрытия абсолютно нейтрален. Не создает шума, химического и механического воздействия.

Принцип работы

При включении инфракрасного углеродного пола ток проходит через радиоуглеродные полосы. Такой пленочный пол состоит из двух слоев. В первом находится пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Наносится на пленку в виде ровных или изогнутых полос. Пол с плоскими полосами нагревательных элементов будет стоить дороже.

При включении покрытие нагревается равномерно. В первую очередь нагревается не воздух, а предметы в помещении. Эффективность этого вида отопления зависит от правильной планировки помещения. При неправильном оформлении помещения возможен перегрев мебели и стен.

Принцип действия инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятные запахи и бактерии.

Типы пленок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако разные виды пленочного покрытия предназначены для разных типов помещений. В зависимости от максимальной температуры нагрева различают следующие разновидности напольного покрытия:

  • пленка высокотемпературная инфракрасная;
  • низкотемпературный;
  • универсальный.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева 50°С.

Низкотемпературные инфракрасные напольные покрытия можно комбинировать с ламинатом, линолеумом и другими термочувствительными напольными покрытиями. При этом система нагревается до 27°C.

Также есть ряд универсальных систем, которые можно комбинировать с любым напольным покрытием. Они наиболее популярны, ведь покупателю не нужно беспокоиться о совместимости покрытий.

Второй вариант классификации — по типу нагревательного элемента. Есть несколько видов:

  • углерод;
  • биметалл.

При выборе теплого пола также следует обратить внимание на показатель удельной мощности. По этой характеристике выделяют 3 основных типа инфракрасных пленок:

  • слабая — 130-160 Вт/м²;
  • Средняя — 170 и до 220 Вт/м²;
  • Высокая — свыше 220 Вт/м².

Пленка низкой мощности используется в небольших помещениях. Лучше всего сочетается с легкими напольными покрытиями. Средние мощности используются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Мощные фольги устанавливаются в больших помещениях. Например, это может быть сауна или мастерская.

Популярные производители

Существует множество различных производителей инфракрасных пленочных теплых полов. Некоторые из самых популярных включают в себя:

  • Деви;
  • Хемштедт;
  • Нексанс;
  • Электролюкс;
  • Тепло Плюс;
  • Теплолюкс;
  • Термо;
  • РексВа .

Довольно популярны южнокорейские компании Seggy Century Co, Geosung Ark, Sam Muyung Tech. Особенность этих компаний в том, что они дают 50-летнюю гарантию на всю свою продукцию.

Преимущества инфракрасных полов

Основным преимуществом инфракрасных полов является их долгий срок службы. Другие преимущества включают в себя следующие особенности:

  • Нет необходимости создавать бетонную стяжку для установки;
  • установка за несколько часов;
  • совместимость практически со всеми типами напольных покрытий;
  • минимальная толщина пленки, не влияющая на расчетную толщину отделки пола;
  • малоинерционность нагрева;
  • возможность использования в офисах, спортзалах и общественных местах;
  • равномерный обогрев помещения;
  • Возможность подключения к системе «Умный дом»;
  • минимальная потребляемая мощность;
  • не оказывает отрицательного воздействия на здоровье человека.

В помещении с таким отоплением воздух не пересыхает, поддерживается комфортный уровень влажности. Процесс монтажа и демонтажа прост. При необходимости пол можно демонтировать, а пленку использовать в другом помещении.

Недостатки инфракрасных полов

Пленочные полы имеют большое количество скрытых контактов. Перед монтажом напольного покрытия необходимо проверить работоспособность установленной системы.

К другим недостаткам инфракрасных полов относятся следующие особенности:

  • Работа от сети 220В;
  • нецелесообразно использовать такую ​​систему отопления в качестве основной;
  • места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
  • необходимость создания промежуточного слоя с повышенной прочностью при укладке мягкого напольного покрытия.

Работа от сети — потенциально опасный фактор. Несмотря на то, что есть заземление, а также система автоматического отключения, есть риск поражения электрическим током.

ССЫЛКА . Инфракрасный пол не такой экономичный, как водяной.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Этот источник отопления рекомендуется в качестве дополнительного источника.

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный сплошной слой. Для этого можно использовать фанеру, ДВП и ДСП. Создание дополнительного покрытия не только повышает долговечность, но и увеличивает финансовые затраты.

Все недостатки такого пола можно устранить при правильном планировании, грамотных расчетах и ​​монтаже.

Где использовать пленочные системы

Инфракрасные пленочные напольные покрытия имеют широкий спектр применения. Такой материал используется в качестве основного или дополнительного отопления:

  • жилые помещения;
  • общественные здания;
  • промышленные здания;
  • сельскохозяйственные постройки.

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Его можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такую ​​систему используют в помещениях, где отсутствует стационарное отопление или на период между сезонами.

Этот тип напольного отопления можно использовать как временное или аварийное отопление.

ФОН. Пленка может быть установлена ​​не только на горизонтальные, но и на вертикальные или наклонные поверхности.

При необходимости этот материал можно легко демонтировать и перенести в другое место. Если площадь демонтажа небольшая, это займет несколько минут.

Инфракрасный пленочный пол – отличный вариант для обогрева общественного или производственного помещения. Можно использовать для дополнительного отопления:

  • детский сад;
  • гостиница;
  • больница;
  • школа;
  • спортивный зал.

Подключив специальный пульт управления, можно одновременно контролировать температуру в разных помещениях. Такие системы обогрева рекомендуются для использования в тепличных хозяйствах и животноводческих хозяйствах. Часто для обогрева зимнего сада или теплицы используют инфракрасную пленку. Это также отличный вариант для птицефабрик или свиноферм.

С инфракрасным пленочным полом можно хорошо обогреть небольшое помещение и поддерживать оптимальную температуру в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

Статьи по теме:

HexHeat — HexHeat

О HexHeat

Представляем HexHeat — единственную запатентованную термопленку Plug & Play для обогрева пола в дальнем инфракрасном диапазоне от HexCore Industries. Благодаря нашим запатентованным соединителям, HexHeat Plug & Play Heat Film произвела революцию в процессе установки теплого пола в дальнем инфракрасном диапазоне до 3 простых шагов:

  1. Установка подложки
  • Очистка и подготовка пола
  • Планировка и надежная подложка
  • Установка нагревательной пленки
    • Раскатайте и обрежьте по длине каждый рулон термопленки
    • Соедините пленки вместе
    • Установите сертифицированный UL встраиваемый в пол термостат
    • Выполните тест OHM, чтобы убедиться, что продукт не был поврежден во время установки
  • Установка готового пола
    • Проверьте тепло пола и наслаждайтесь

    HexHeat разработан специально для того, чтобы быть наиболее энергоэффективной системой обогрева для использования под ламинатом, роскошной виниловой доской и другими плавающими полами. Не рекомендуется использовать под ковром, мягким полом или плиткой.

    Технология термопленки

    1. Углеродный нагревательный элемент
    2. Медная шина
    3. Серебряный шинопровод с террасами
    4. Базовая ПЭТ-пленка
    5. Запатентованная пленка Laminex
    Польза для здоровья

    Наше тепловое излучение в дальнем инфракрасном диапазоне дает более продолжительный и более полный эффект обогрева, чем другие системы обогрева, и известно, что оно эффективно подавляет запахи и рост микробов, обеспечивая более здоровую окружающую среду.

    Все мы испытали на своей коже успокаивающее тепло летнего солнца. Наша технология тепловых пленок, подобно солнцу, производит почти идентичные лучистые тепловые волны, которые нагревают воду. Учитывая, что человеческое тело состоит в основном из воды, это инфракрасное тепло передается чрезвычайно эффективно и может помочь мягко увеличить кровообращение, вывести токсины из организма и даже облегчить боль.

    Преимущество HexHeat

    Невероятная простота установки

    Установка HexHeat — это простой трехэтапный процесс. Раскатать подложку — Уложить термопленку — Уложить финишное напольное покрытие.

    Ультратонкий профиль

    Толщина

    HexHeat толщиной менее 0,016 дюйма позволяет поддерживать одинаковую высоту пола в разных комнатах.

    Обеспечивает

    Равномерное тепло

    Меньше затрат

    Эксплуатация

    Благодаря равномерному распределению тепла в углеродной пленке система HexHeat работает быстрее и потребляет меньше энергии, чем системы излучающего кабеля

    Практически

    Не требует технического обслуживания

    В отличие от водяных или плинтусных систем отопления, здесь нет механических нагревателей или насосов, которые могли бы вызвать проблемы с техническим обслуживанием.

    Здоровье

    Преимущества

    В отличие от системы принудительного воздушного отопления, наша технология обогрева не выдувает пыль и аллергены, что делает ее безопасной для людей, страдающих астмой и аллергией.

    Чем мы отличаемся?

    • Наша тепловая пленка предназначена для обеспечения равномерного нагрева по всей площади поверхности и, как таковая, гораздо эффективнее обогревает все помещение, а не только первые 12–24 дюйма над полом и рассеивается от остальной части помещения. окружающее пространство помещения (именно поэтому большинство электрических систем обогрева пола позиционируются как «комфортное тепло»).
    • Тепловая пленка HexHeat представляет собой уникальную запатентованную конструкцию, доступную шириной 60 и 100 см и длиной от 3 до 7 метров. Мы разработали нагревательный материал, обеспечивающий обогрев всей поверхности без каких-либо холодных участков, характерных для менее эффективных систем лучистого отопления.
    • Радиантные кабельные системы устанавливаются на расстоянии 3 дюйма (7,5 см) или больше, что допускает возможность возникновения холодных участков. Этим системам требуется мембрана и тонкий затвердевший материал, который по своей конструкции требует дополнительной энергии для нагрева дополнительного материала и прохождения через пол для обогрева помещения.

    Пленка HexHeat может быть уложена за один день и не должна проходить через источник тепла перед нагревом пола, что позволяет использовать меньше энергии.


    Сравнение процессов установки

    Традиционный нагревательный элемент Термопленка HexHeat Plug & Play
    Подготовительный пол Подготовительный пол
    Мембрана, предотвращающая растрескивание, на тонком растворе Разложите и закрепите подложку
    Дайте тонкому набору высохнуть Раскатайте и закрепите термопленку
    Укладка нагревательного кабеля Установить термостат с датчиком температуры пола
    Установка термостата Установка напольного покрытия
    Нанесите выравниватель пола или тонкий затвердевший раствор Включи отопление и наслаждайся тем же днем!
    Дать затвердеть в течение 24 часов
    Устройство напольного покрытия
    Выждите типичное время отверждения раствора/раствора перед включением нагрева


    Как видно, затраченное время и связанные с этим трудозатраты на установку внутрипольного отопления значительно сокращаются благодаря использованию тепловой пленки HexHeat Plug & Play.

    Технические характеристики

    Стандартные размеры для 120 В

    Общая площадь до 150 кв. футов

    Артикул ШИРИНА ДЛИНА кв. НОГИ МАКС. МОЩНОСТЬ
    ШК-306-ДИЙ3У 60см | 24 дюйма 3м | 9’10” 19 кв. футов 144 Вт
    ШК-306-ДИЙ5У 60см | 24 дюйма 5 м | 16 футов 5 дюймов 32 кв.фута 240 Вт
    ШК-306-ДИЙ7У 60см | 24 дюйма 7м | 22’11” 45 кв. футов 336 Вт

    Стандартные размеры для 240 В

    Общая площадь до 290 кв. футов

    Артикул ШИРИНА ДЛИНА КВ. ФУТОВ МАКС. МОЩНОСТЬ
    ШК-306-ДИЙ3 60см | 24 дюйма 3м | 9’10” 19 кв. футов 144 Вт
    ШК-306-ДИЙ5 60см | 24 дюйма 5 м | 16 футов 5 дюймов 32 кв.фута 240 Вт
    ШК-306-ДИЙ7 60см | 24” 7м | 22’11” 45 кв. футов 336 Вт
    ШК-310-ДИЙ3 100см | 39 дюймов 3м | 9’10” 32 кв.фута 240 Вт
    ШК-310-ДИЙ5 100см | 39 дюймов 5 м | 16 футов 5 дюймов 53 кв.фута 400 Вт
    ШК-310-ДИЙ7 100см | 39 дюймов 7м | 22’11” 75 кв. футов 560 Вт

    Соединения

    SHK-POW-CAB2 Холодный кабель питания длиной 2 м для подключения термостата
    ШК-EXT-CAB1 Удлинительный кабель длиной 1 м для подключения термопленки по принципу plug and play
    ШК-EXT-CAB3 Удлинительный кабель длиной 3 м для подключения термопленки plug and play

    Другие размеры и индивидуальные заказы доступны по запросу.

    Для установки в помещении средней планировки требуется 4 рулона пленки HexHeat Plug and Play Film

    Коммерческая пленка Bulk

    Поскольку пленка Plug and Play запущена в продажу по всей Северной Америке, доступна наша версия пленки для лучистого тепла Bulk. Наши сертификаты UL в Канаде требуют очень специфических процедур установки, поэтому нам требуются сертифицированные установщики. Если вы являетесь генеральным подрядчиком и заинтересованы в том, чтобы стать сертифицированным установщиком, свяжитесь с нами, чтобы начать регистрацию.

    Модульные OEM и встраиваемые приложения

    В процессе производства и проектирования этой технологии термопленки было признано, что она должна соответствовать определенным требованиям к производству напольных покрытий, таким как время до температуры, отказоустойчивость при максимальной температуре. Мы приветствуем сотрудничество в крупномасштабных приложениях, требующих индивидуальных требований OEM-приложений для встроенных технологий в интегрированных жилых автофургонах, солнечных батареях, разработке коммерческих зданий, промышленных или других отраслях и секторах.

    Углеродный теплый пол — инструкция по установке своими руками

    Углеродный пол — это инновационный тип системы электрического обогрева. Нагревательными элементами в нем являются проводники, созданные на основе углеродного волокна. Токопроводящие конструкции размещаются под различными типами напольных покрытий и являются источниками полезного инфракрасного излучения. В этой статье мы рассмотрим, что такое карбоновый теплый пол, а также как установить два разных вида этой системы: стержневые и пленочные ТЭНы.

    • Стержень
    • Пленка

    Стержень

    Настил из углеродного стержня выполнен в виде конструкции на основе токопроводящих стержней из композиционного материала. В состав материала входит аморфная форма углерода, также присутствуют графит и серебро. На фото отдельный стержень:

    Стержни инфракрасного пола соединены параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленное основание под настил.

    Схема соединения элементов:

    Тип мата в сборе:

    Карбоновый теплый пол в стержневом исполнении имеет ряд особенностей, определяющих его преимущества перед другими системами:

    • легкость нагревательных элементов, за счет чего отопление не нагружает перекрытия здания;
    • высокая коррозионная стойкость, обеспечивающая эффективность обогрева в течение всего периода эксплуатации здания;
    • повышенная пожарная безопасность за счет применения негорючих материалов;
    • возможность использования в помещениях с повышенной влажностью;
    • возможность установки практически любого типа напольного покрытия;
    • высокая надежность – при выходе из строя одного или нескольких стержней (что само по себе маловероятно) система не теряет работоспособности;
    • уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.

    Саморегуляция заключается в том, что используемый углеродный композит увеличивает электрическое сопротивление при повышении температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях плохого отвода тепла (например, когда часть обогреваемого пола закрыта стоящей мебелью).

    Единственным свойством стержневой системы, которое условно можно отнести к недостаткам, является то, что данная конструкция должна укладываться в тонкую стяжку или слой клея под плитку.

    Технические характеристики стержневых нагревательных элементов:

    Монтаж стержневого инфракрасного теплого пола начинается с укладки теплоизоляционной подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Такая процедура позволит более рационально использовать электроэнергию при обогреве помещения. На следующем этапе раскладывают маты, как показано на фото ниже:

    Системный комплект должен содержать инструкцию по подключению, в соответствии с которой необходимо выполнить все электрические соединения. После выполнения этих операций наступает очередь залить стержни слоем стяжки или плиточного клея. Желательно ограничить толщину стяжки двумя-тремя сантиметрами. Электричество производится после полного высыхания слоя стяжки или клея.

    Схема укладки плитки и ламината:

    Инструкция по сборке инфракрасного пола своими руками представлена ​​на видео:

    Укладка карбоновых стержней

    Помимо вышеперечисленных плиток, монтаж стержневого теплого пола можно осуществлять под ламинат, под линолеум, а также под доску.

    Пленка

    Углеродные пленочные теплые полы содержат два слоя плотной термостойкой полимерной пленки, между которыми расположены углеграфитовые токопроводящие дорожки. Углеродный токопроводящий слой наносится с помощью высокотехнологичного нано-напыления. Плотно скрепленные слои полиэстера предотвращают попадание влаги на проводники и электрические контакты. Особый состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки 120°С. На фото внешний вид пленочного варианта системы теплый пол:

    Инфракрасная углеродная пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

    1. При укладке пленочного пола не заполняется цементной стяжкой или плиточным клеем, что ограничивает ее применение для монтажа под плитка. В каждом случае необходимо следовать инструкциям производителя.
    2. Монтаж пленки быстрее и проще, чем стержней, при необходимости ее можно так же быстро снять.
    3. Толщина пленки меньше толщины мата сердцевины, что в ряде случаев может сыграть решающую роль при выборе дизайна.

    В соответствии с рекомендациями производителей, для обогрева помещения достаточно около 70% его площади застелить теплым полом. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова пропускная способность выбранного обогревателя. О том, как рассчитать мощность теплого пола, мы рассказали в отдельной статье.

    Монтаж пленочного теплого пола довольно простой. Перед укладкой пленки на предварительно подготовленную гладкую поверхность укладывается слой теплоотражающей подложки. Сверху аккуратно уложена пленка. Далее в соответствии с прилагаемой инструкцией подключаются электрические контакты. Затем можно приступать к напольному покрытию.

    Инструкция по монтажу инфракрасной карбоновой пленки показана на видео:

    Правила монтажа пленочного покрытия

    Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для обогрева жилых помещений, санузлов, санузлов.
