Как подключить к отоплению теплые полы: 5 способов подключения водяного теплого пола

Как подсоединить теплый пол к отоплению: основные моменты

Перед тем как подключить теплый пол к системе отопления многоэтажного дома, необходимо получить разрешение соответствующих органов. В лучшем случае, несанкционированное вмешательство повлечет за собой крупный штраф. В худшем – вы нарушите работу центральной системы, что приведет к длительным и очень неприятным разбирательствам с соседями. При установке автономного котла этот вопрос разрешается намного проще.

Способы подсоединения труб

Схема подключения теплого пола к системе отопления в частном доме предусматривает следующие варианты:

• один канал;
• два канала;
• естественная циркуляция.

Самой простой и дешевой является однотрубная схема. Циркуляция горячей воды происходит по единому каналу. В такой конструкции обязательно должен присутствовать достаточно мощный насос. Даже если данное оборудование уже есть в комплектации котла, обычно задействуют еще один. Правильное подключение водяного теплого пола в этом случае требует установки насоса примерно посередине магистрали. Основной контур должен располагаться после агрегата, обратка – перед ним. Управление системой осуществляется посредством регуляторов, установленных на водопроводном канале. Максимальная длина контура не может превышать двух-трех десятков метров.

Если вы решаете, как подключить теплый пол к отоплению в частном доме, лучше остановиться на двухтрубном варианте. В этом случае ставят отдельные магистрали для подачи горячей воды и сбора остывшей, подсоединяя их к котлу. Данный вариант мы и будем сегодня рассматривать. Что касается гравитационной схемы, то главным ее преимуществом является отсутствие необходимости в насосе. Теплоноситель движется естественным путем. Монтаж трубопровода осуществляется под определенным уклоном. Обустройство подобных конструкций требует привлечения профессионалов, которые четко рассчитают оптимальную раскладку магистралей.

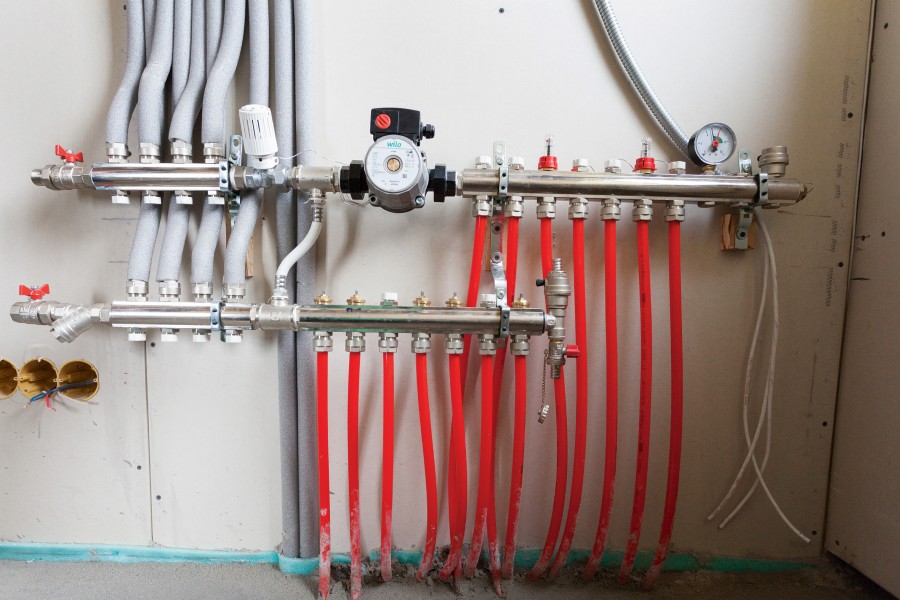

Коллектор

Подключение теплого пола к системе отопления без коллектора допускается, но подобное решение неудобно и непрактично, поэтому на нем мы останавливаться не будем. Главной задачей этого распределительного узла является поддерживание нужного уровня температуры теплоносителя в системе. При двухтрубной схеме к коллектору подсоединяют подающую и обратную линии. Первая идет от котла, вторая возвращает в него остывшую воду.

Такое подключение водяного теплого пола к системе отопления требует наличия насоса, отвечающего за цикличность, и запорных вентилей на каждый из каналов. Краны нужны на случай, когда нужно отключить оборудование, например, для ремонта. Коллектор представляет собой латунную или стальную гребенку с несколькими выходами. Его устанавливают в специальный настенный шкаф. Простейшая схема подключения водяного пола контролируется механическими клапанами, но есть и автоматические устройства с сервоприводами. Если есть необходимость регулировать расход теплоносителя между контурами нескольких помещений, дополнительно размещают балансировочные клапаны.

Смесительный клапан

Как мы уже говорили, важнейшей функцией коллектора является подача в систему теплоносителя правильной температуры. За это отвечает смесительный клапан, который бывает трех- и двухходовым. Схема подключения теплого пола к системе отопления зависит и от типа клапана. Двухходовое устройство действует так: получив сигнал о снижении температуры воды, оно начинает подмешивать в систему горячий теплоноситель. Как только уровень стабилизируется, шток клапана перекрывается. Двухходовые механизмы идеально подходят при условии, что площадь обогрева не превышает 200 м².

Если у вас более обширный теплый пол водяной схема подключения потребует трехходового устройства. В данном случае происходит смешивание горячей воды с охлажденной из обратного контура. В подавляющем большинстве случаев используются двухходовые клапана. При наличии сервопривода устройство может управляться в автоматическом режиме.

Температурные датчики и расходомеры

Подключение теплого пола к системе отопления в частном доме подразумевает и установку датчиков температуры. Они не влияют на работу оборудования, но их показания важны для определения текущего уровня нагрева. Ставят термодатчики на выходе и входе коллектора.

Решая задачу, как соединить теплый пол к отоплению, вполне можно обойтись и без расходомеров, но если вы хотите управлять системой эффективно, стоит немного потратиться. Их ставят на патрубках обратного канала.  Данные запорные механизмы, как правило, оснащаются стеклянной колбой со шкалой. Помимо этих устройств контроля есть еще воздушные клапаны и байпасы, о которых мы расскажем ниже.

Терморегулятор и сервоприводы

Терморегулятор размещают на патрубке приема основного коллектора, присоединяя к магистрали с охлажденной водой. Входящий в комплект температурный датчик прячут внутри гребенки. Необходимый уровень температуры обычно выставляют поворотной ручкой. Получая информацию о состоянии теплоносителя, регулятор управляет линиями горячей и остывшей жидкости.

Схема подключения коллектора теплого пола к системе отопления, подразумевающая применение сервоприводов, мало чем отличается от варианта с терморегулятором. Эти устройства работают по аналогичному принципу за одним исключением. С их помощью можно устанавливать параметры подачи жидкости отдельно для каждого контура. В зависимости от типа сервопривода, делают это либо вручную, либо автоматически. Для последней задачи потребуется наличие встроенного температурного датчика.

Надежнее всего приобрести фирменный коллектор от проверенного производителя. В этом случае вы можете быть уверены в том, что оборудование соответствует поставленным перед ним задачам. Приобретая элементы по отдельности, можно существенно сэкономить, но только при условии, что вы уже сталкивались с тем, как подсоединить теплый пол к отоплению. Если такого опыта у вас нет, лучше обратитесь за помощью к специалисту. Собрать заводскую систему по инструкции способен каждый. С «разношерстной» конструкцией может прийтись нелегко даже мастеру. Все элементы должны не только идеально подходить по параметрам, а и надежно состыковываться друг с другом.

Подключение пола

Прежде всего, необходимо сделать все расчеты, связанные с протяженностью труб и способом их укладки. Магистрали должны выдерживать определенные нагрузки и располагаться таким образом, чтобы не возникало холодных участков. Нужно учесть мощность отопительной системы, тип помещения, требования к температуре и множество других факторов. Определить, какой должна быть схема подключения теплого водяного пола к системе отопления, помогают специальные компьютерные программы. Если вам не настолько принципиально все сделать самому, рекомендуем воспользоваться помощью экспертов. Ошибки на этом этапе могут привести к грустным последствиям.

Располагать трубы можно «змейкой» (простой, угловой, сдвоенной) или «улиткой». Второй вариант популярнее, так как обеспечивает более равномерный обогрев. В зависимости от отопительной нагрузки помещения, шаг обычно составляет от 15 до 30 см. В некоторых случаях расстояние между витками можно менять. Подключение теплого пола к отоплению в квартире требует труб диаметром не больше 18 мм. Обычно хватает изделий на 16 мм.

Установка коллектора и подключение

Разложив магистрали, приступают к обустройству коллектора. Место расположения этого узла определяют, придерживаясь некоторых правил:

• Подсоединение теплого пола к системе отопления рекомендуется производить в верхней точке конструкции. Зачастую, удобнее расположить оборудование где-нибудь на первом этаже или подвале. Это допустимо, но в таком случае придется серьезно поработать с обустройством воздушных клапанов. При классической разводке все намного проще.
• Длина всех контуров должна быть приблизительно одинаковой.
• Доступ к шкафу с коллектором должен быть свободным, чтобы вовремя среагировать в случае аварийной ситуации.
• Перед тем как подключить водяной теплый пол к системе отопления в частном доме, обязательно установите защиту, состоящую из байпаса и воздушного клапана. Последний отвечает за стравливание излишков воздуха и нормализацию давления в каналах. Байпасом называется устройство, перекрывающее подачу воды при аварии.

Следующим шагом станет подключение коллектора теплого пола к системе отопления. Трубы подсоединяются к гребенке посредством фитингов или другим способом, указанным производителем. Качество стыков тщательно проверяется. Тестирование системы осуществляют до укладки напольного покрытия.

Подключив водяной теплый пол, его всячески проверяют на разных температурных режимах. Нужно проанализировать качество нагрева каждой отдельной магистрали, осмотреть достаточно герметичны ли стыки. Это процесс, требующий терпения и внимательности. Если вы устанавливаете фирменное оборудование, схема подключения отопления с теплым полом должна содержать таблицу балансировки. Правильная настройка – залог эффективной и долговечной работы системы. Если на этом этапе будут допущены ошибки, их придется исправлять, снимая напольное покрытие. При наличии стяжки это будет не только затратная, а и достаточно трудоемкая процедура. Подумайте, уверены ли вы в своих знаниях настолько, чтобы так рисковать.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.

подключение к системе, схема водяного пола, как подсоединить правильно, соединить, подсоединение к батарее, радиатору

Содержание:

Причины популярности полов с обогревом
Ограничение к переоборудованию отопительных систем
Подключение к централизованной отопительной сети
Как подключить теплый пол к разным системам
Выбор варианта подключения водяного теплого пола

Нерегулируемая система
Регулируемая сбалансированная теплоснабжающая конструкция
Система обогрева с монтажом трехходового клапана
Водяной теплый пол с узлом смешивания
Видео

Жильцы квартир в крупных населенных пунктах в основном пользуются услугами централизованного теплоснабжения. Только на протяжении последнего десятилетия приобрел популярность процесс обустройства индивидуального обогрева в квартирах многоэтажек. Он предполагает подключение теплого пола к системе отопления.

Сегодня в новостройках обычно устанавливают автономные отопительные конструкции с подключением радиаторов. Дополнительным вариантом обогрева владельцы недвижимости нередко выбирают теплые полы.

Комбинированные способы обустройства теплоснабжения жилья стали популярны. Для загородных домов и городских квартир с автономным обогревом возможна реализация подобной схемы подключения водяного теплого пола.

В многоквартирных зданиях с централизованным отоплением, возведенных много лет назад, использовать комбинированный вариант очень сложно. В этом случае можно продумать монтаж теплого пола, но исключительно как вспомогательного источника тепловой энергии.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается вверх и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях. Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Ограничение к переоборудованию отопительных систем

Согласно отечественному законодательству, подсоединение теплого пола к отоплению централизованного типа в помещениях многоэтажек запрещено.

Причины запрета связаны с некоторыми нюансами:

1. Классически устроенный теплый пол состоит из труб с теплоносителем, подключенным к отопительной системе и уложенным на ровное основание. Сверху водяного контура заливают бетонную стяжку, обеспечивающую защиту трубопровода и выполняющую функцию технологического элемента здания. От труб тепло передается слою бетона и за счет его высокой теплопроводности он становится поверхностью, активно передающей тепловую энергию. Следует отметить, что не все жилые объекты рассчитаны на ремонт, связанный с обустройством системы теплого пола. В этом случае имеет значение высота потолков и вес стяжки, одни квадратный метр которой достигает 200 –300 килограммов. После ее укладки на плиты перекрытия будет воздействовать существенная дополнительная нагрузка.
2. Другой аспект проблемы связан с регламентными нормами. Прежде, как подключить к радиатору отопления теплый пол, нужно произвести врезку водяного контура в стояк, а это может привести к ухудшению качества обогрева квартир, расположенных как сверху, так и снизу. В результате функционирование всей системы централизованного теплоснабжения окажется под угрозой.

В подобной ситуации единственное, что возможно – это подсоединение теплого пола к системе отопления в квартирах на первом этаже.

Следует знать, что получить разрешение на изменение способа теплоснабжения в старых домах с централизованным отоплением по ряду причин почти не реально. В новостройках сейчас уже на стадии проектирования предусматривают возможность обустройства пола с обогревом.

Для владельца частного дома, оборудованного автономным нагревательным газовым котлом не должно возникнуть проблем с тем, как подсоединить к отоплению теплый пол.

В многоэтажках отопительная конструкция обогрева напольной поверхности, в которой главным источником тепловой энергии является вода, получается недолговечной, с низкими эксплуатационными показателями по причине плохого качества жидкости, подаваемой от теплоцентрали.

Также не следует забывать о наличии гидравлического сопротивления в уложенном в стяжку водяном контуре и о слабой сопротивляемости труб возможности получить гидроудар.

Если вышеописанные трудности не являются препятствием, тогда владельцу недвижимости следует детально разобраться с тем, как правильно подключить теплый пол к отоплению. Необходимо выполнять инструкцию и учитывать расчетные параметры, на которые следует опираться при проведении монтажных работ.

Подключение к централизованной отопительной сети

Создание обогрева пола, как и укладка в доме любых инженерных коммуникаций, нуждается в тщательном проведении подготовительных мероприятий.

Прежде, как соединить теплый пол с отоплением, необходимо выяснить несколько важных моментов:

• имеется ли конструктивная возможность подключения к радиаторам в квартире нового водяного контура и других элементов системы, таких как узел подмеса, коллектор, насос, трехходовой клапан и т.д.;
• можно ли обеспечить понижение температуры воды до 50 градусов, поскольку в батареях и стояках подаваемая жидкость нередко нагрета до 65 – 75 градусов;
• какая величина рабочего давления у теплоносителя в центральном квартирном стояке и не превышает ли она нормативный параметр в 8 – 9 атмосфер.

Существуют стандартные схемы, как подключить к батарее отопления теплый пол, причем каждая из них отличается эффективностью и технологическим решением. Оптимальным считается проект, предусматривающий подключение узла смешения, коллектора и устройств регулировки.

Как показывает практика, водяной пол без использования смесительного узла будет малоэффективной конструкцией. Также не станет лишним монтаж трехходового клапана, который обеспечит правильную регулировку температуры нагрева рабочей среды.

В группу безопасности системы обогрева напольной поверхности входят:

• термодатчики;
• циркуляционный насос;
• термостат.

Вне зависимости от принятого решения, как подключить теплый пол к системе отопления – непосредственно к стояку или батарее – в любом случае для этого нужно использовать специальное оборудование. При этом каждый из элементов теплоснабжающей конструкции имеет свой принцип работы.

Как подключить теплый пол к разным системам

Если контур пола нужно подключить к системе двухтрубного радиаторного теплоснабжения, его соединяют с подающим и обратным трубопроводом, подведенным к батареям. Эту работу делают посредством специального модуля или при помощи двух шаровых кранов.

Когда обустраивается однотрубная система отопления с теплым полом, тогда подачу теплоносителя на контур обогрева напольной поверхности подключают после насоса, а обратку – перед ним. Регулировку температурного режима в помещении осуществляют с помощью модуля подключения или шаровых кранов.

Выбор варианта подключения водяного теплого пола

Чаще всего используют следующие схемы подключения:

• нерегулируемая отопительная система;
• регулируемая сбалансированная теплоснабжающая конструкция;
• система обогрева с монтажом трехходового клапана;
• водяной теплый пол с узлом подмеса.

Каждую из вышеназванных схем, поясняющих последовательность действий, как подключать теплый пол и радиаторы, отличает собственная эффективность.

Нерегулируемая система

В данной схеме монтажа нет ничего особо сложного. К водяному контуру, предназначенному для обогрева напольной поверхности, присоединяют циркуляционное насосное оборудование.

При этом имеются значительные ограничения. Прежде всего, протяженность трубопровода не может превышать 70 метров. Для его строительства задействуют полипропиленовую или металлопластиковую трубную продукцию, имеющую диаметр 16 миллиметров и пропускную способность, не превышающую 10 литров в течение минуты.

Система теплого пола, обустроенная согласно этой схеме, получается абсолютно нерегулируемой. Ее эффективность недостаточна, поскольку высока вероятность большой потери тепла в результате быстрого остывания отопительных радиаторов.

При обустройстве нерегулируемой системы не следует забывать, что насос монтируют на обратку двухтрубного теплого пола. Если не соблюдать эту рекомендацию, насос направит основной поток нагретого теплоносителя в дополнительно проложенный водяной контур, а батареи в квартире, как и соседские радиаторы, сразу станут чуть теплыми.

Регулируемая сбалансированная теплоснабжающая конструкция

При ее создании используют специальный контур, предназначенный для подмеса. Его оснащают запорным вентилем. Благодаря его наличию регулировка степени нагрева теплоносителя осуществляется путем понижения интенсивности циркуляции жидкости.

Балансировочный кран выполняет функцию регулятора степени нагрева водяного пола. С целью увеличения или уменьшения пропуска воды в контур необходимо переставить кран в определенное положение.

Система обогрева с монтажом трехходового клапана

Чтобы обустроить регулируемый, надежный и практичный источник обогрева квартиры, нужно установить на систему такой элемент как трехходовой клапан. Назначение данного устройства заключается в возможности держать под контролем расход тепла, поступающего от теплоносителя, который перемещается по контурам.

В этом случае температура нагрева напольной поверхности регулируется в автоматическом режиме. Специалисты советуют: если радиатор слишком быстро остывает, следует в перемычке установить двухходовой клапан, который начнет перекрывать поступление горячей жидкости в трубопровод, обеспечивающий отопление пола. При этом циркуляция будет происходить в прежнем режиме.

Водяной теплый пол с узлом смешивания

Если интересует вопрос, как подсоединить к системе отопления теплый пол, чтобы получилась эффективная, практичная и хорошо управляемая теплоснабжающая конструкция, нужно включить в рабочую схему установку смесительного узла.

Этот вариант является оптимальным решением для жилья, расположенного в регионах с суровым климатом. Дело в том, что в таких населенных пунктах в централизованных теплосетях температура теплоносителя часто достигает 75 – 95 градусов, а это критическая величина для пола с обогревом.

Данную проблему успешно решит установка смесительного узла, обеспечивающая подачу в контур пола воды, нагретой до 35 – 40 градусов.

Подогрев напольного покрытия станет эффективным способом обогрева, если придерживаться инструкции, как подключить теплый пол к отоплению и учитывать особенности планировки помещения, в котором он обустраивается, и специфику функционирования центрального источника теплоносителя.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

• 1 Принципы технологии подключения теплого пола к системе отопления
• 2 Материалы для устройства теплого водяного пола
• 3 Трубы
• 4 Коллектор
• 5 Теплоизоляционная подложка
• 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
• 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
• 8 Преимущества и недостатки теплого пола от существующего отопления
• 9 Видео: Монтаж однотрубной системы отопления с теплыми полами

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия; Укладка фольгированной подложки под теплый пол
• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро; Пенополистирольные плиты для водяного теплого пола
• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче. Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана; Однотрубная система водяного отопления
• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов; Двухтрубная система водяного отопления
• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов. Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапана
• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный ввод
• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как установить теплый пол в спальне

Вы выкатываетесь из постели холодным зимним утром, и ваши ноги стучат по холодному деревянному полу. Ты бежишь, дрожа, в душ, отчаянно надеясь, что вода быстро нагреется. Звучит знакомо?

Этот сценарий является причиной того, что многие домовладельцы устанавливают полы с подогревом в своих спальнях. Вместо ежедневных неприятных пробуждений от шока от холодных полов напольное отопление обеспечивает более теплую атмосферу в помещении, сохраняя при этом привлекательный внешний вид и текстуру ламинированного или винилового пола.

Итак, как установить подогрев пола в перестроенной спальне?

В этом посте мы дадим вам пошаговые инструкции по установке подогрева пола как под плавающие полы, так и под полы из виниловой плитки, которые являются одними из наиболее распространенных типов напольных покрытий, используемых при реконструкции спален.

Из-за разницы между инженерными полами и виниловой плиткой, метод укладки напольного отопления немного отличается, если вы используете плавающий ламинат или инженерные полы по сравнению с укладкой роскошной виниловой плитки. Мы дадим вам пошаговые инструкции для обоих, поэтому, если вы ищете установку под виниловую плитку, прокрутите вниз до этого заголовка.

Подготовка чернового пола: снос и очистка

Снос и очистка необходимы для любой реконструкции, и полы не являются исключением. Когда вы выбрали комнаты, в которых хотите установить новый теплый пол, снимите и утилизируйте старое напольное покрытие, чтобы вы могли добраться до черного пола. Ваш черновой пол, скорее всего, будет из дерева (например, прессованной доски), но это также может быть цементная плита или даже цементная плита. Если вы устанавливаете систему напольного отопления поверх цементной плиты, мы определенно рекомендуем использовать изоляционную подложку для создания термического разрыва, который предотвратит потерю тепла в плиту.

Если необходимо, вам может понадобиться заменить часть или весь черный пол, мы рекомендуем эту статью о том, как заменить черный пол. Прежде чем перейти к остальной части установки, обязательно очистите поверхность основания, отшлифуйте все выступы, которые слишком высоки, и заполните все отверстия в основании.

Установка под плавающие ламинированные полы

Теперь, когда вы подготовили черновой пол для укладки, вам необходимо установить систему электрического подогрева пола. В дополнение к материалу для пола и нагревательным элементам вам понадобится термостат с датчиком пола, подложка, омметр, лента и режущие инструменты (канцелярский нож или ножницы). Для плавающих полов вы будете устанавливать наши нагревательные элементы Environ, которые предназначены для этого применения (среди прочего).

1. Тестовые материалы
Так как ваш электрический теплый пол будет установлен под полом, очень важно проверить его перед установкой. Холодные выводы — это электрический шнур, идущий от коврика к термостату. Маты, работающие от сети 240 вольт, имеют красные и черные провода (с плетеным или зеленым заземлением). Коврики, работающие от 120 вольт, имеют желтый и черный провода. Убедитесь, что все ваши маты имеют одинаковую свинцовую цветовую схему; подключение 120-вольтовой системы к 240-вольтовой системе вызовет серьезные проблемы, и наоборот.

На этикетке UL каждого коврика есть место для записи ваших первых показаний и сравнения их с заводскими настройками.

Поскольку в каждой комнате разное количество и расположение матов (в соответствии с планом SmartPlan для обогрева пола), проверьте каждый мат и запишите результаты.

2. Установка подложки
Перед тем, как положить маты, установите подложку. В плавающих полах электрические нагревательные маты укладываются между подстилкой и напольным покрытием без использования клея. Подложка, которую мы рекомендуем для использования с нашими системами обогрева пола Environ, которая является нашей рекомендуемой системой для плавающих полов, представляет собой пробку. Пробковая подложка не только помогает повысить энергоэффективность системы, но и обеспечивает некоторую амортизацию для нагревательных проводов. Кроме того, пробковые листы, которые мы продаем, имеют достаточную толщину, чтобы в них можно было прорезать канал, чтобы сращивание производителя не выступало наружу и не могло привести к неровной поверхности.

3. Разместите нагревательные элементы
Следующим шагом будет размещение нагревательных элементов Environ в соответствии с планом WarmlyYours SmartPlan. Если вы используете рулоны Environ Flex, их можно установить методом «вырезать и перевернуть».

Будьте осторожны при разрезании гибких рулонов, чтобы не перерезать нагревательные провода, а только фольгу. Чтобы увидеть это в действии, вы можете посмотреть наш видеоурок по укладке плавающих полов из ламината.

4. Вырезать каналы для холодного вывода/заводского сращивания
Вырежьте полоски шириной 1/2 дюйма в подложке, чтобы поместить холодный провод и заводской сросток. Их можно закрепить клейкой лентой. Затем вам нужно будет убедиться, что все они достигли коробки, и снова проверить каждый коврик с помощью омметра, чтобы убедиться, что электрическая система не повреждена, прежде чем вы будете укладывать пол.

5.  Укладка напольного покрытия
Теперь вы готовы к укладке плавающего напольного покрытия. На этом этапе обязательно соблюдайте рекомендации производителя.

6.  Выполните электрические соединения и последний раз проверьте

Теперь пришло время подключить систему. Окончательное электрическое подключение должно выполняться лицензированным электриком. Важно, чтобы они следовали инструкциям в руководстве по эксплуатации вашего термостата, чтобы подключить электропроводку к термостату и убедиться в наличии хороших электрических соединений и работе системы.

Наконец, в последний раз проверьте нагревательные элементы и запишите показания.

Укладка под роскошную виниловую плитку

Несмотря на некоторые сходства с укладкой пола с подогревом в спальне под плавающий ламинат, существуют некоторые существенные отличия при укладке виниловой плитки (LVT) или любого другого пола поверх себя. -выравнивающий цемент. Встраивая нагревательные элементы в самовыравнивающийся цемент, вы получите плоскую поверхность для укладки напольного покрытия поверх нее, и, если у вас относительно тонкий LVT, вам не придется беспокоиться о том, что напольное покрытие прилегает к кабелям от пола. нагревать.

1. Дополнительная подготовка полов Это основа, на которую можно положить пол.

2. Тестовые материалы
Для этой установки мы будем использовать Flex Roll TempZone, который является нашим самым популярным нагревательным элементом для пола. Обратите внимание, что в этой системе есть листы электрических данных, которые необходимо сохранить, чтобы соответствовать требованиям кодекса. Один идет рядом с коробкой выключателя, а другой помещается в руководство по установке домовладельца. Наклейку на холодном проводе необходимо оставить в пределах 3 дюймов от термостата для домашнего осмотра.

Цвет шнуров тот же, что и у ковриков Environ: красный и черный для 240 Вольт, желтый и черный для 120 Вольт. Проверьте провода с помощью омметра и убедитесь, что все они соответствуют рекомендуемым показаниям, указанным на этикетке изделия. Ваш омметр должен показывать 0 или O/L от красного и черного до земли.

3. Раскатанные маты и датчик пола
Гибкие рулоны TempZone должны быть раскатаны в соответствии с планом WarmlyYours SmartPlan так, чтобы сетка была сверху, а проволока была обращена к основанию пола. Это помогает защитить нагревательный кабель от повреждения сверху во время монтажа.

При обрезании и повороте рулона никогда не разрезайте нагревательный провод, а только разрезайте сетку, а затем осторожно перемещайте рулон, чтобы изменить направление.

Датчик должен находиться примерно на 6 дюймов в зоне нагрева и на равном расстоянии между проводами. Убедитесь, что ваш датчик проходит параллельно проводам. Такое размещение гарантирует, что вы получите наиболее последовательные (и точные) показания температуры пола для оптимальной работы вашей системы отопления.

4. Прикрепите рулоны к черновому полу 9№ 0036
Используя строительные скобы или горячий клей, прикрепите сетку (ни в коем случае не скрепляйте, не ударяйте и не обрезайте нагревательные провода ни в одном из наших продуктов) к черновому полу. Используйте количество, необходимое для того, чтобы изделие ровно лежало на полу с одинаковым интервалом.

5. Перепроверьте материалы
Перед тем, как перейти к следующему шагу, убедитесь, что все работает и шнуры достают до термостата. Перепроверьте показания в омах для всех нагревательных элементов и запишите свои показания.

6. Установка самовыравнивающегося цемента
На этом этапе вы можете смешать самовыравнивающийся цемент и распределить поры в соответствии с его инструкциями. Если вы хотите увидеть, как выглядел процесс заливки одной из недавно установленных систем отопления, посмотрите наше видео об установке системы подогрева пола в роскошной комнате с виниловой плиткой.

После заливки цемента необходимо дать ему затвердеть в течение времени, рекомендованного производителем. Очень важно не включать систему нагрева до того, как клей полностью затвердеет, иначе он может стать очень хрупким.

7. Установка напольного покрытия
Пришло время уложить напольное покрытие в соответствии с инструкциями производителя.

8. Выполнение электрических подключений и проверка нагревательных элементов
Последними вашими действиями будет обращение к лицензированному электрику для выполнения окончательных электрических подключений системы (подключение нагревательных элементов к термостату), а затем вы или они могут проверить систему с помощью омметр и задокументировать показания в копии руководства по установке, принадлежащей домовладельцу.

Наслаждайтесь теплым полом

Теперь у вас есть система обогрева пола! Независимо от того, используете ли вы его в качестве дополнения к принудительному воздушному отоплению или в качестве основного обогрева помещения, вы готовы перейти к следующему этапу: наслаждаться полами с подогревом. Теперь вы можете встать с постели утром и насладиться комфортным теплом, приступая к утренней рутине.

Помимо спален, наши электрические системы подогрева пола также могут быть установлены в любой другой комнате дома и настроены в соответствии с вашими потребностями. Если вы готовы оценить стоимость реконструкции вашего дома и спланировать превращение своей холодной спальни в дружелюбную и теплую среду, воспользуйтесь нашим конструктором предложений по проектированию лучистого напольного отопления, чтобы оценить, сколько будет стоить система напольного отопления для вашей собственной спальни!

Как установить напольное отопление на бетонный пол – Wunda

Бетонный пол особенно эффективно сохраняет тепло, что делает его отличным материалом для полов с подогревом.

Он может быть особенно прочным, но вы должны быть предельно осторожны, чтобы не повредить его неправильно установленной системой подогрева пола.

Убедитесь, что вы используете надлежащую изоляцию перед укладкой системы теплого пола, так как в противном случае ее эффективность будет снижена.

Процесс установки может быть относительно простым при наличии подходящих инструментов, и вы сможете быстро снять платы Wundatherm.

В этом руководстве мы рассмотрим, как установить напольное отопление на бетонный пол и почему бетон так хорошо сочетается с системой напольного отопления.

Как установить систему подогрева пола на бетонный пол

Убедившись, что вы правильно подготовились и установили полосу по периметру, установка системы подогрева пола на бетонный пол должна быть простой.

Возможно, вам придется разрезать несколько досок, но это легко сделать, и вы сможете достаточно быстро подготовить систему.

Подготовьтесь

Потратьте время, чтобы убедиться, что вы достаточно измерили площадь и имеете необходимое оборудование и инструменты для завершения установки. Вы действительно не хотите останавливаться и начинать между поездками в хозяйственный магазин.

Подготовка пола

Если есть какой-либо существующий пол, его необходимо подготовить, что может занять некоторое время. На этом этапе вы должны просто обнажить слой бетонного пола.

После полного вскрытия убедитесь, что вы очистили бетонный пол от любого мусора и пыли, чтобы поверхность была настолько чистой, насколько это возможно, прежде чем начать.

Плиты Wundatherm можно укладывать на новые или существующие бетонные полы, но они должны быть сухими, плоскими и ровными.

Также найдите время, чтобы проверить пол, так как на нем не должно быть влаги, жира и масла, так как это помешает успешному прилипанию клея.

После того, как бетонный пол будет готов, уложите изоляцию, например полистироловые или полиуретановые плиты, и убедитесь, что влагонепроницаемая мембрана полностью затвердела.

Установка планки по периметру

Снимите все плинтуса и двери, так как они потребуют обрезки после окончательной отделки пола. По периметру области, которую вы обогреваете, положите кромочную полосу по периметру, используя липкую ленту на задней части ручного степлера.

Полоска по периметру не только маркирует площадь, но и обеспечивает расширение и помогает снизить потери тепла.

Проход через трубопровод

Поскольку вам, возможно, придется разрезать некоторые доски, вы можете просверлить несколько отверстий в стене перед укладкой и фиксацией самих досок. Как только трубы пройдут без перегибов, защитите и заклейте концы лентой.

Проверка компоновочного чертежа трубопровода

Это идеальное время для сверки с компоновочным чертежом трубопровода, чтобы убедиться, что коллектор находится в правильном положении. Чертеж расположения труб также покажет, как будут укладываться трубы с досками сверху.

Перед тем, как приступить к монтажу, разработайте маршруты для любых переходных участков труб и досок.

Обрезка досок

Возможно, вам придется обрезать несколько досок, чтобы аккуратно разместить их в нужных местах, и+ это легко сделать пилой с мелкими зубьями или канцелярским ножом.

Процесс установки

Сначала прикрепите трубу отопления к коллектору, затем уложите доски в соответствии с инструкциями. Вы должны использовать аэрозольный клей Wunda, чтобы обеспечить быстрое и эффективное прочное приклеивание плит Wundatherm к бетонному полу.

Альтернативой является Mapei Ultrabond ECO 380, который может обеспечить еще одно прочное соединение. После того, как доски установлены и установлены на место, можно укладывать трубы теплого пола.

Почему теплые полы подходят для бетонных полов

Как распространенный материал, бетон является отличным проводником тепла. Тепловая масса бетона помогает материалу удерживать тепло, чтобы каждая комната и весь ваш дом могли дольше оставаться теплыми.

Даже при выключенном нагреве, что является огромным преимуществом по сравнению с обычной радиаторной системой. Имея в виду сохранение тепла, полированный бетонный пол может невероятно хорошо работать с теплым полом.

При успешной установке пол с подогревом нагревается, а бетон может поглощать тепло и удерживать его на месте.

Вы можете использовать систему обогрева пола в течение всего дня при более низкой температуре около 15 °C или 16 °C, чтобы создать базовую температуру отопления для всего дома.

Снизив температуру на несколько градусов, вы заметите сокращение счетов за электроэнергию.

Заключительные мысли

В качестве материала для пола, сохраняющего тепло, бетон может быть невероятно эффективным и очень хорошо работать с системой подогрева пола.

При монтаже напольного отопления на бетонный пол необходимо принять несколько простых мер, которые легко выполнить. С правильным клеем и соответствующим чертежом расположения труб вы вскоре сможете сэкономить деньги на счетах за электроэнергию.

Свяжитесь с нами для получения дополнительной информации о том, как установить систему подогрева пола в вашем доме.



Часто задаваемые вопросы о теплых полах

Общие вопросы о теплых полах

Нужен ли мне специальный котел?

Нет, вы можете использовать теплый пол с существующим котлом – газовым, масляным или сжиженным; он также может работать с использованием тепловых насосов.

Какие системы лучше — водяные или электрические?

Как правило, системы водяного теплого пола (мокрые системы) немного дороже в установке, чем электрические системы напольного отопления, но дешевле в эксплуатации.

Как работает система водяного теплого пола?

Напольное отопление основано на принципе подъема тепла, и когда теплая вода перекачивается по трубам под полом, тепло излучается в помещение через подвесной деревянный или бетонный пол, создавая идеально управляемое помещение.

Теплый пол дешевле в эксплуатации и эффективнее радиаторов?

Да, в зависимости от вашего котла, его эксплуатация может быть на 40 % дешевле, и он гораздо более управляем и, следовательно, эффективнее, чем традиционные радиаторы.

Каково время прогрева и насколько он горячий?

Это зависит от теплопроводности ваших напольных покрытий – камень и плитка, например, являются отличными проводниками и могут переносить тепло до 29°С и выше, в то время как ковер менее эффективен при 27°С. Однако при эффективной работе теплого пола на полу всегда будет комфортно ходить, сидеть или лежать. Если это вас беспокоит, обратитесь к производителю вашего напольного покрытия. Теплый пол требует очень мало времени для повышения температуры в помещении.

Можно ли использовать с разными типами полов? Могу ли я установить его с ковром или плиткой?

Вы можете использовать любой тип напольного покрытия — от ковра или плитки до каменных плит или дерева; даже новая мода на кожаные полы подходит для системы «теплый пол». Тем не менее, всегда проверяйте у производителя, если не уверены.

Можно ли устанавливать полы с подогревом в зимних садах и ванных комнатах?

Да, можно; пол с подогревом является популярным дополнением ко многим ванным комнатам (часто с добавлением полотенцесушителя), зимним садам и даже влажным помещениям.

Можно ли использовать пол с подогревом на верхних этажах?

Абсолютно!

Как пользоваться теплым полом? Дешевле ли оставить отопление включенным?

Теплый пол работает при более низкой температуре, чем радиаторы, и общий совет гласит, что его нужно оставлять включенным постоянно, контролируя температуру с помощью термостата. Это очень эффективный метод, так как для нагрева стяжки, окружающей трубы, требуется энергия, а его включение сводит к минимуму требуемую энергию и снижает затраты.

Теплый пол в ретростиле

Будет ли подогрев пола работать с моей текущей конструкцией центрального отопления?

Да, вы можете установить подогрев пола с вашей существующей системой. Вы можете выбрать, чтобы внизу был теплый пол, а наверху обычный, или в одной комнате пол под полом, а в остальных нет — выбор за вами.

Подходит ли в моей квартире пол с подогревом?

Полы с подогревом могут быть установлены почти в каждом доме; в новых домах действуют строгие правила по уровню изоляции, и поэтому они идеально подходят, в то время как в более старых домах можно использовать эффективные решения по модернизации, которые можно установить под существующую конструкцию пола

Могу ли я дооснастить полы с подогревом в своем доме?

Модернизированная система подогрева пола означает, что ее можно установить поверх существующего черного пола, сводя к минимуму подъем уровня пола. Это доски с пазами, или врезанные в них колышки, куда можно укладывать трубы, не садясь гордо.

 Подходит ли конструкция моего существующего пола для подогрева пола?

Большинство черновых полов подходят для укладки полов с подогревом, и существует множество вариантов дизайна для подходящего сочетания. Сначала следует уложить влагонепроницаемую мембрану, затем слой изоляции, затем трубы и, наконец, сам пол. Это создает эффективную систему, в которой тепло может подниматься в помещение.

Изменится ли высота моего этажа?

Некоторые системы позволяют поднять существующую высоту пола только на 2,5 см, включая необходимую изоляцию теплого пола; однако, вероятно, лучше всего оценить подъем на 5 см.

Установка напольного отопления

Какой размер комплекта напольного отопления мне нужен?

Размер комплекта зависит от размера площади и количества помещений, которые необходимо обогреть.

Как рассчитать необходимый размер комплекта для теплого пола?

Необходимо рассчитать площадь помещения, исключая стационарную мебель, такую ​​как ванны или кухонные гарнитуры – под этими предметами не проводится система труб. Вы должны стремиться покрыть от 80 до 95% свободной площади пола для эффективной системы; этот расчет позволит избежать создания каких-либо холодных пятен.

Сколько стоит установка теплого пола?

Стоимость установки теплых полов варьируется в зависимости от размера и простоты установки. Для завершения большинства проектов требуется всего один или два дня, но большой или коммерческий проект может занять больше времени. В результате каждый проект оценивается индивидуально.

Могу ли я установить его самостоятельно?

Его может установить опытный домашний мастер; однако фактическая работа не будет покрываться гарантией, и у вашей страховой компании могут возникнуть проблемы в случае претензии.

Как создать макет?

Трубы для теплого пола очень гибкие по своей конструкции – комнаты необычной формы или коридоры можно легко разместить, изогнув трубы. Доступно множество шаблонов конструктора.

Обслуживание теплых полов

Как долго прослужит система подогрева пола?

Трубы, используемые для напольного отопления, должны иметь предполагаемый срок службы 50 лет в соответствии с отраслевым стандартом DIN 4726; однако более 100 лет вполне возможно.
