КАК ПОДКЛЮЧАТЬ ТЕПЛЫЙ ПОЛ — 3 технологии и 6 ошибок

Говорят, теплый пол чуть ли не круче радиаторов. Эти слухи преувеличены. Польза от такого обогрева — это комфорт. Хотите, чтобы ногам было тепло? Читайте, как подключается домашний теплый пол на воде и электричестве.

Выбираем способ локального обогрева: Как выбрать теплый пол: 3 вариации локального обогревания

Как подключается теплый пол: общие правила для всех видов

Допподогрев бывает водяным и электрическим, во второй категории джоули отдают провода или пленка. Чаще такие системы устанавливают рядом с ванной, в санузлах, кухнях, детских, на балконах для дополнительного отопления. Полностью отказаться от радиаторов в частном доме не получится. Если ударит мороз в –20, теплый пол вряд ли сможет нормально греть жилье.

Общие принципы подключения:

  • Планирование. Перед покупкой теплого пола измеряют площадь, на которой он будет установлен, учитывают ее конфигурацию.
  • Под трубы, кабель или пленку укладывают утеплитель. В любом случае нужно оградить конструкцию от лишних потерь тепла.
  • Фиксация нагревательных элементов.
  • Регулирование температуры нагревательных элементов с учетом ограничений, связанных с напольным покрытием.
  • Предварительный мониторинг работоспособности перед заливкой ЦПС стяжки или укладкой легкой облицовки без бетонирования.
  • Возможность интеграции в продвинутую систему умного дома.

Далее речь пойдет о том, как подключают теплые полы в зависимости от нагревательных элементов.

Вникаем в нюансы: Функции и режимы работы кондиционера — обзор 7 основных и 4 дополнительных опций климатической техники

Как подключить теплый пол к системе отопления

Жители частного сектора обычно выбирают водяной пол, поскольку у него нет конкурентов в плане долговечности. Для его установки в доме не требуется никаких разрешений, поскольку в случае аварии никого не затопите. Основная сложность монтажа заключается в том, что температура в дополнительном контуре должна быть в районе 40 градусов, а в батареях отопления — 60°C и выше. Как подключить теплый пол к контуру системы отопления с учетом температурных ограничений?

Выбираем сердце отопительной системы: Как выбрать газовый котел: 5 советов

Выбор схемы подключения

Возможны следующие варианты:

  1. От котла через коллектор без дополнительного оборудования. В этом случае могут возникнуть сложности с регулировкой температуры. Единственный элемент, которым сможете воспользоваться для этого, — вентиль, ограничивающий движение воды по трубам.

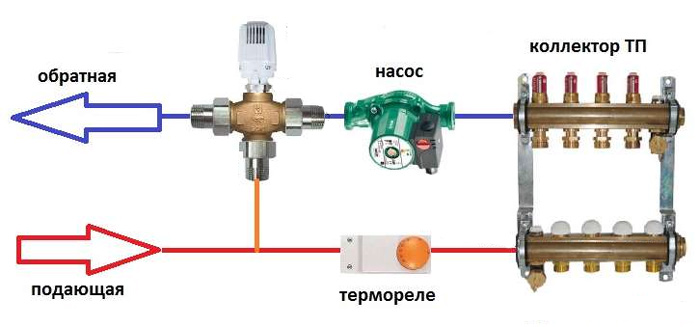

  2. Схема с 3-ходовым клапаном и насосом. В смесителе горячая вода разбавляется холодной из обратки.
  3. Схема с насосом и термоклапаном. Интенсивность смешивания воды из ввода и обратки зависит от показаний датчика температуры.
  4. Схема с 2-ходовым клапаном. Смешивания воды не происходит. При достижении определенной температуры подача теплоносителя в допконтур приостанавливается. После остывания — возобновляется.

Выбираем батареи: Как выбрать радиаторы отопления — ТОП 5 материалов изготовления, которые стоят внимания

Выбор котла

В принципе, систему можно подключить к любому котлу, но эффективность работы дополнительного контура зависит от разновидности агрегата. Худший вариант — твердотопливный котел, лучший — газовый конденсационный, выдающий воду подходящий температуры, не требующий наличия смесительного узла. Также подойдет газовый или электрический агрегат. Стоит отметить, что теплый пол часто устанавливают через несколько лет после монтажа системы отопления. Котел ради этого обычно не меняют.

Подключаем радиаторы: Как подключить батарею отопления: 3 схемы и 5 советов новичку

Пирог дополнительного контура

  • Первым делом на основание укладывают слой гидроизоляции. Она не даст отсыреть утеплителю из-за перепада температур.
  • Следующий слой — утеплитель, который препятствует уходу тепла вниз.
  • Трубы фиксируют, например, с помощью арматурной сетки.
  • Водяные коммуникации заливают стяжкой толщиной от 40 мм. Перед заливкой бетона полностью смонтированный пол проверяют на предмет утечек.
  • На стяжку укладывают облицовку.

Монтаж может растянуться на 2-3 недели, поскольку бетонная стяжка должна затвердеть.

Чистим бойлер от накипи: Как почистить бойлер без последствий: 6 рекомендаций для начинающего мастера

Как подключить электрический теплый пол

Многое зависит от особенностей монтажа. Чтобы понять, как подключить новый электрический теплый пол, нужно разобраться в разновидностях допподогрева. Кабель бывает:

  • Одножильным. Такой вариант применяют для обогревания нежилых зданий. Одной жилой трудно обеспечить равномерный нагрев всей площади. Монтаж требует навыков, оба конца кабеля необходимо подвести к термостату.
  • Двужильным. Вариант, при котором проще закрепить кабель самостоятельно. К терморегулятору нужно подсоединить только один конец.

Теплый пол можно купить:

  1. В бухтах, кабель из которых разматывают и укладывают улиткой или спиралью, возможна гибридная схема. Теплый пол в бухтах — это возможность завести обогрев в любую нишу, обвести выступ, например, в виде ванны или унитаза. При укладке кабель не должен пересекаться, нужно соблюдать расстояние между участками в несколько сантиметров.
    В противном случае будет перегрев.
  2. Альтернативный вариант — нагревательные элементы в виде матов. Маты проще в монтаже, поскольку не нужно следить за расстоянием между петлями кабеля. Производители упрощают фиксацию к основанию, используя самоклеящиеся полы.
  3. Пленки — отдельная история, о них речь пойдет в разделе об инфракрасном обогреве.

Если нужно греть большую площадь — выкладывают несколько отопительных контуров. Термодатчики кладут примерно на одинаковом расстоянии между участками кабеля.

Технология монтажа:

  • гидроизоляция;
  • утеплитель;
  • арматурная сетка или лента для фиксации кабеля;
  • укладка кабеля от места подключения к термостату;
  • укладка термодатчика в гофре, которая обеспечит возможность его замены в случае поломки без демонтажа напольного покрытия;
  • подключение терморегулятора;
  • проверка сопротивления пола мультиметром;
  • заливка стяжки;
  • устройство облицовки.

Алгоритм монтажа аналогичен водяному контуру, только слой бетона может быть тоньше 40 мм. В принципе, допускается укладывание проводов в плиточный клей. Вместо кафеля сверху может быть любое другое напольное покрытие.

Промываем батареи: Как промыть радиатор отопления — 4 шага к повышению энергоэффективности

Вычисление интервала укладки

Перед монтированием и подключением тёплого пола будет полезно рассчитать шаг укладки. Для этого используют 2 формулы:

  • Н = (S укладки х 100) / L, где L — длина кабеля в метрах;
  • Н = (Мпог х 100) / Муд, где Мпог — мощность погонная в Вт/м, Муд — удельная в Вт/м2.
Пример 1

Кабель DEVI Flex 22 м устанавливают в ванную комнату. Площадь укладки — 2,5м2.

Н = (2,5х100)/22 = 11,4 см

Пример 2

Кабель ADSV FENIX 10 Вт/м. Выбрали мощность 110 Вт/м2.

Н = (10х100)/110 = 9,1 см

Порой для удобства монтажа выбирают шаг, кратный, например, 2,5 см. В этом случае вместо 11,4 см можно выбрать 10, сократив площадь обогрева. Или чередовать промежутки 10 и 12,5 см. С увеличением шага уменьшается мощность кв. метра нагревательного контура. Пример:

В таблице через строку идет постоянный и переменный шаг укладки. Во втором случае расстояния между витками кабеля чередуют.

Подключаемся к водопроводу: Как правильно подключить водонагреватель к водопроводу: 5 советов от эксперта

Подключение тёплого пола к терморегулятору

В чем одна из сильных сторон электропола? Проще контролировать температуру нагревательных элементов. Для этого используют термостаты:

  • Электронные непрограммируемые могут быть оборудованы световой индикацией, кнопками включения и регулировки температуры, ЖК-дисплеем. При нагреве теплого пола до определенного уровня терморегулятор отключает систему, а после остывания на 1-2 градуса вновь включает ее.
  • Электронные программируемые можно настраивать по своему расписанию. Некоторые имеют заводские программы, например: пятидневка, шестидневка, работа в течение всей недели. Наличие программатора — это возможность экономить электричество путем автоматического отключения в определенные дни/часы недели. Реализована защита от детских шалостей.

Отдельная категория — термостаты для умного дома. В таком приборе продвинутое железо. На плате миниатюрный проц, флэш-память, ОЗУ. Термостат получает информацию не только от датчика теплого пола, но и реагирует на температуру комнаты и сигналы, которые пользователь посылает со смартфона.

При выборе терморегулятора учитывайте его максимальную мощность. Обычно она составляет 3,5 кВт. В случае обустройства теплого пола на большой площади может возникнуть необходимость в монтаже нескольких термостатов или одного 2-зонального. Если устанавливаете теплый пол в спальне и ванной, то в каждом помещении будет свой регулятор. Такой подход логичен с точки зрения удобства монтажа и обеспечения оптимального микроклимата в обоих помещениях.

По способу монтажа в комнате терморегуляторы по аналогии с розетками делятся на встраиваемые и накладные. Рассмотрим этапы подключения тёплого пола к встраиваемому терморегулятору:

  • Место для регулятора определяют там, где можно удобно подключиться к проводке квартиры, как вариант, возле розетки.
  • Высверливают в стене углубление для монтажной коробки. Заводят в нее фазу и ноль электросети, а также кабель термодатчика.
  • Подключают регулятор, фиксируя провода в гнездах согласно схеме производителя. В этом поможет цветовая маркировка.
  • Фиксируют термостат в монтажной коробке, закрывают крышкой.

Установка регулятора не требует суперзнаний и навыков. С этим вполне можно справиться своими руками. Важно только быть внимательным с электричеством, подключать прибор в обесточенной квартире.

Выбираем технику для эффективного обогрева: Как выбрать керамический обогреватель — 6 аспектов

Подключение без терморегулятора

При обустройстве напольного обогрева сложно обойтись без терморегулятора. На горячую облицовку неприятно наступать. Кроме того, из-за перегрева может выйти из строя кабель, прийти в негодность напольное покрытие. Да и лишние киловатты могут вылиться в существенную сумму в квитанции за электроэнергию. Так почему же интернет пестрит поисковыми запросами о подключении теплого пол без всяких термостатов? Некоторых смущает крышка прибора на стене. Выглядит панель терморегулятора аккуратно, но и она может подпортить внешний вид ванной комнаты, облицованной кафелем.

На этот счет есть одно решение — установка термостата на DIN-рейку. Это третья категория приборов в градации по типу монтажа. Она пользуется меньшим спросом, чем встраиваемые и накладные терморегуляторы, но порой весьма востребована. Проблема, связанная с таким способом установки, — расстояние от теплого пола до электрощита:

  • При прокладке проводки штробят стены, а когда в других комнатах уже закончен ремонт, сделать это проблематично: жалко курочить нарядную облицовку.
  • Еще один минус — не во всех квартирах есть автоматы с предохранителями.
    В старых многоэтажках с проводкой хватает чудачеств. Бывает, установлен один щиток на несколько квартир. Некоторым жильцам приходится периодически наведываться в соседний тамбур.

В остальном установка в DIN-рейку себя оправдывает. Терморегулятор по габаритам аналогичен 2-полюсному автомату. В комплект входит термодатчик с кабелем длиной около 2 метров. Этого вряд ли хватит, чтобы достать до теплого пола, но есть возможность удлинить кабель до 50 метров. Придется только докупить проводник подходящего сечения. Также нужно будет удлинить кабель питания теплого пола.

Подключается выносной термостат по аналогии с комнатным. Тоже нужно будет зафиксировать провода в гнездах по схеме производителя. Выносные терморегуляторы бывают на механике, электронике и программируемые, с дисплеем или без. В электронных моделях с помощью кнопок можно выставлять максимальный нагрев кабеля и гистерезис — температурный диапазон регулятора, который составляет 1-2 градуса.

Магазины продают модели украинских и зарубежных производителей. Импортный терморегулятор европейской сборки может стоить в разы дороже украинского с аналогичным функционалом.

Интересная статья: Что лучше: конвектор или керамический обогреватель: сравнение по 4 параметрам

Инфракрасный теплый пол: правила подключения

Если нужно утеплить жилую комнату большой площади, энтузиазм может пропасть от одной мысли о заливке стяжки. Однако существует технология сухого утепления с использованием токопроводящей пленки. Ее монтируют в сухих помещениях под ламинат, линолеум и другие разновидности легкой облицовки.

Этапы монтажа:

  • Подготавливают основания. Старое напольное покрытие снимают. При необходимости ямки и трещины на основании замазывают.
  • Монтируют утеплитель, который производитель заботливо положил в коробку с теплым полом.
  • Планируют распределение нагревательных элементов, и раскраивают пленки. Планировать нужно перед покупкой. В продаже есть пленки шириной до 100 см, длиной — до 12 метров. При выборе исходят из площади и геометрии комнаты, стараются, чтобы было меньше резов. Участки, на которых будет стоять тяжелая мебель, не утепляют, так как пленочный пол не рассчитан на большие нагрузки. Резать пленки можно между контактными линиями или по предназначенным для этого полосам, которые идут с определенным шагом. Пленочный пол режут ножницами.
  • В качестве образца с одной стороны наверняка уже смонтированы контакты. Для первого листа остается только изолировать торцы, оставив открытыми клеммы.
  • Монтируют зажимы к медным жилам с одной стороны каждого листа. Для этого понадобятся плоскогубцы. На каждый лист уйдет по 2 контактные клипсы.
  • Листы фиксируют к утеплителю, например, скотчем. Расстояние между ними — 1 см.
  • Полосы термопленки соединяют параллельным способом: левую клемму — к левой, правую — к правой. В комплекте может быть красный и черный провод для этого. Концы проводов освобождают от изоляции (поможет стриппер), а затем вставляют в контактные клипсы и обжимают плоскогубцами. Зажимы с двух сторон закрывают битумной изоляцией.
  • Чтобы ничего не выступало, под контактами вырезают небольшие прямоугольные кусочки утеплителя. В полученные пустоты погружают изолированные контактные клипсы.
  • Под пленку устанавливают термодатчик. Для него тоже делают углубление в утеплителе.
  • Подсоединяют провода от первого листа и термодатчика к термостату.
  • Проверяют работоспособность системы.
  • Накрывают полиэтиленовой пленкой.

После этого можно класть ламинат. Подключение теплого пола с мудреным инфракрасным обогревом — достаточно простой процесс. Без учета подготовки основания с работой можно справиться за пару часов.

В заключение несколько ошибок, которые могут все испортить при укладке электрического пола:

  • Выбор маломощного кабеля или экономия на длине. Лучше покупать с небольшим запасом.
  • Укорачивание нагревательного кабеля.
  • Монтаж муфты не в стяжке. Муфта соединяет горячий участок кабеля с холодным. Она должна быть под стяжкой в горизонтальном положении.
  • Перегиб кабеля. Нужно соблюдать минимальный радиус изгиба.
  • Использование металлического шпателя при укладке плитки.
  • Включение системы до полного затвердевания стяжки. На это уходит 2-3 недели.
  • Как видите, в простейшей технологии тоже имеются свои особенности. Если у вас есть знакомый, который уже укладывал теплые полы, не стесняйтесь консультироваться с ним.

Разбираемся с инверторами: Что такое инверторный кондиционер и чем он отличается от обыкновенного: ликбез из 6 разделов

Как подключить теплый пол ❓ Установка терморегулятора

СКИДКА ДО 5% ПРИ ОПЛАТЕ КАРТОЙ
VISA / MASTER CARD

ПОКУПКА В КРЕДИТ БЕЗ КОМИССИЙ И ПЕРЕПЛАТ:
«ОПЛАТА ЧАСТЯМИ» от Приват Банка ›

БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ
ПОДРОБНЕЕ ЗДЕСЬ ›

admin 0 Монтаж теплого пола,

Подключение теплого пола – финальная часть его монтажа. Монтаж мог быть выполнен самостоятельно или с привлечением квалифицированных специалистов. Если вы задались вопросом “Как подключить теплый пол”, это означает что все работы по монтажу нагревательного элемента (инфракрасная пленка, нагревательный мат или кабель) уже выполнены, а финишное напольное покрытие уже уложено.

В месте установки терморегулятора должно быть выведено 8 проводов: питание сети (фаза, ноль, земля), нагрузка (2 провода – кабель, мат или ик пленка) с заземлением (1 провод) и датчик температуры пола (2 провода).

Для подключения электрического теплого пола понадобится индикаторная отвертка, мультиметр и обычная фигурная отвертка.

Изначально нужно убедиться какой из проводов питания является фазой, а где ноль. Для этого используем индикаторную отвертку. Чаще всего коричневый провод – фаза, синий – ноль, желтый/белый – заземляющий.

ВАЖНО. Перед подключением электрического теплого пола необходимо убедиться в том, что на проводах питания отключено напряжение.

Проверка сопротивления нагревательных жил мультиметром

Прежде всего необходимо проверить сопротивление нагревательных жил мультиметром и сверить значение с паспортными данными. Сопротивление между нагревательной жилой и заземлением должно отсутствовать. При наличии мегометра, можно проверить изоляцию нагревательных жил. Питание, нагрузка и датчик температуры обычно подключаются к терморегулятору, заземление соединяется напрямую.

Проверка изоляции нагревательных жил мегометром

Для подключения понадобится инструкция по монтажу терморегулятора. Если инструкции нет, часто схема подключения дублируется на обратной стороне устройства.

У механических терморегуляторов (ССЫЛКА) сначала нужно снять переднюю панель. Обычно для этого нужно снять колесико и открутить центральный винт. На некоторых моделях нужно нажать на защелки в определенных местах. Обычно это описано в инструкции к терморегулятору. Перед тем как снимать колесо регулировки температуры, установите его значение на 0, при сборке колесо нужно поставить в такое же положение.

Как подключить терморегулятор электрического теплого пола

Подключение необходимо выполнять в соответствии с инструкцией по монтажу. Фазу и ноль подключаем в обозначенные на схеме клеммы, нагрузку (кабель, мат, ик пленку) – в свои клеммы, датчик – в клеммы датчика. Полярность для подключения нагрузки и датчика не имеет значения. Экран кабеля (земля), подключаем к заземлению, скручивая провода между собой. Если заземление сети отсутствует, экран кабеля изолируется.

Установка терморегулятора E51 на объекте

Задняя часть терморегулятора вместе с проводами прячется в установочную коробку. Терморегулятор крепится к установочной коробке при помощи винтов крепления. Устанавливаем переднюю панель терморегулятора и колесо регулировки температуры. Подаем питание на терморегулятор. Включаем тумблер на терморегуляторе и постепенно крутим колесико по часовой стрелке. При включении нагрева произойдет срабатывание реле и загорится светодиод. Можно завысить температуру на несколько градусов. Если по прошествии 4-5 часов температура пола не будет комфортной, можно увеличить значение еще на 1-2 градуса. Таким образом можно добиться максимально комфортной температуры.

Подключение программируемого терморегулятора (ССЫЛКА) аналогично. Отличия лишь в том, что передняя панель снимается нажатием на защелки в определенных местах. У некоторых моделей предусмотрена установка на монтажную планку, обычно это описано в инструкции к терморегулятору.

Механический регулятор для теплого пола

Гарантия на терморегуляторы для теплого пола составляет 2-5 лет. Срок службы качественного терморегулятора – 10-15 лет. Качественный теплый пол может проработать более 60-ти лет.

Как подключить теплый пол своими руками? Подключение электрического теплого пола не вызовет трудностей при наличии русскоязычной инструкции, простых электротехнических инструментов и элементарных навыков обращения с ними. Стоимость подключения теплого пола специалистом обычно составляет около 10$. Эти деньги легко сэкономить, выполнив подключение теплого пола своими руками.

Метки: монтаж теплого пола, терморегулятор для теплого пола

Предыдущая: Как рассчитать теплый пол

Следующая: Теплый пол, реальная цена работы.

Режим работы

ПН — ПТ 8:00 — 20:00

CБ — ВС 9:00 — 19:00

Время визита согласовывайте с менеджером.

Контакты

Адрес (Пункт Выдачи): 03170 Киев, ул. Зодчих 74. (Обойный рынок, В2 55-60)
+38 (096) 774-41-06
+38 (050) 506-57-90
Чат со специалистом: Chat Viber
Email: [email protected]

Статьи

Способы оплаты

Сайт имеет защищенный тип соединения, все введенные данные шифруются, и не могут быть использованы третьими лицами.

Easy Первый этаж и подвесные полы с подогревом

Теплый пол на первом этаже – возможно ли это сделать?

Да, конечно! На самом деле довольно просто установить водяные теплые полы (UFH) как на первом, так и на втором этажах.

Пол с подогревом максимально увеличивает доступную площадь пола и является более безопасным вариантом для детских спален, чем радиаторы. Установка напольного отопления как на первом, так и на втором этажах повысит общую эффективность системы отопления, особенно там, где указан тепловой насос. Вы также можете выбрать решение, которое предлагает акустические преимущества, снижая передачу воздушного и ударного шума.

Для простой и быстрой установки и снижения затрат важно правильно выбрать систему для работы.

Отличное решение для обогрева пола на первом этаже должно быть безопасным в установке, легким и предлагать:

  • Отсутствие или небольшая высота надстройки, скрытая в настиле пола или низкопрофильная система, уложенная поверх настила
  • Гибкая укладка – либо снизу после укладки настила пола, либо по балкам перед укладкой настила, либо поверх существующего настила пола

Две самые популярные системы UFH первого этажа

Существует множество систем напольного отопления первого этажа, которые можно разделить на две основные категории:

 1.

Металлические пластины теплопередачи Система Nu-Heat ClippaPlate ® размещается на лагах или между ними для удержания трубы теплого пола. Пластина теплопередачи, разработанная специально для работы в качестве проводника тепла, улучшает как время отклика, так и простоту установки.

На рынке представлено несколько различных систем этого типа, они значительно различаются по способу установки и качеству.

Установка теплых полов между лагами или на лагах

Гибкость является ключом к успешной установке теплых полов на первом этаже. Выберите систему обогрева пола, которую можно установить на деревянные балки первого этажа сверху до укладки настила или между деревянными балками снизу после укладки настила.

Это позволяет монтажникам теплых полов работать на месте, не влияя на график строительства других профессий.

Теплый пол между балками

Установка теплых полов между деревянными лагами снизу после укладки верхнего настила пола выполняется быстрее и безопаснее, а также позволяет другим специалистам продолжать работу наверху – выигрывают все. Если вы не уверены, мы можем помочь вам выбрать.

Теплые полы на лагах

Если теплообменные пластины установлены на деревянных лагах, нагревательная труба может быть установлена ​​снизу, если это более удобно. Это преимущество с точки зрения здоровья и безопасности, так как не нужно балансировать на балках для установки трубопровода.

Система Nu-Heat ClippaPlate ® совместима с большинством типов балок: традиционными деревянными балками, TJI/двутавровыми балками и системами со стальными связями (Eco-балки, Posi-балки и т. д.).

Важно выбрать прочную систему металлических пластин, которая будет удерживать трубу теплого пола на одном уровне с настилом пола – это способствует эффективной теплопередаче. Если металлические пластины слишком тонкие, они могут со временем прогнуться или прогнуться, а это означает, что системе подогрева пола придется нагревать воздушную полость, что может резко повлиять на время отклика. Наш испытанный и испытанный ClippaPlate 9Система 0025 ® вас не подведет.

Система обогрева пола с гальваническим покрытием, вероятно, будет дешевле приобрести, чем другие решения для пола с балками, и ее можно быстро установить, что означает эффективную систему отопления, которую можно купить, установить и эксплуатировать. Теплый пол на первом этаже еще никогда не был таким простым.

2. Низкопрофильные предварительно фрезерованные гипсокартонные плиты

LoPro ® 10 является примером модифицированной системы UFH, которая также регулярно используется в новых зданиях. Это популярный вариант, когда конструкция пола с балками делает нецелесообразным установку напольного отопления между балками или решение о включении UFH принимается позже в графике строительства.

Это решение обеспечивает хорошие акустические характеристики, помогая снизить передачу воздушного и ударного шума в помещения, расположенные ниже.

Системы этого типа просты в установке и просто укладываются на настил пола. Гипс хорошо проводит тепло, обеспечивая равномерную теплоотдачу и быстрое время отклика. Общая высота наращивания составляет всего 15 мм, а отделка пола может быть установлена ​​непосредственно поверх панелей.

LoPro ® Lite — еще одно популярное решение для модернизации напольного отопления, которое устанавливается поверх существующего пола. Достаточно просто установить самостоятельно.

Как установить теплый пол наверху

Теперь, когда вы знаете два основных типа теплых полов на первом этаже, вот видео о том, как установить его наверху.

Советы по монтажу теплых полов на первом этаже

  • При наличии сплошных балок следуйте правилам строительных норм и правил, чтобы сделать надрезы, позволяющие трубе UFH проходить между пролетами балок. В качестве альтернативы установите 15-миллиметровую рейку в нижней части балки, оставив зазор для прохождения трубы.
  • Работа в парах – один человек укладывает плиту, а другой следует за ним с дрелью, прикручивая ее к лагам с помощью шурупов.
  • После того, как пластины теплораспределителя будут надежно закреплены (на деревянных балках или между ними), можно устанавливать трубу для обогрева пола – один человек держит трубу, а другой фиксирует ее на месте. Поскольку распределительная пластина металлическая и слегка податливая, трубку можно легко вставить в нужное положение. Должна быть возможность разместить комнату на первом этаже площадью 20 м 2 всего за 30 минут.
  • Организуйте установку теплого пола на первом этаже как сборочную линию, чтобы, пока один человек устанавливает трубу на место, другой мог подготовить следующую комнату. Это позволит вам поддерживать темп на протяжении всей работы.

Теплый пол — это признанный метод отопления, обеспечивающий комфортное и экономичное тепло, и его проще установить на верхних этажах, чем вы думаете!

Если вы все еще не знаете, как установить теплый пол наверху, свяжитесь с нашей дружной командой для получения квалифицированной консультации.

Теплый пол на подвесном деревянном полу

Теплый пол может быть установлен на любом деревянном подвесном полу с деревянными балками – как на уровне земли, так и на верхнем этаже.

Теплый водяной теплый пол (UFH) в подвесном деревянном полу предлагает все преимущества, связанные с этим видом отопления, без увеличения высоты всей конструкции пола. Это делает подвесной пол с подогревом популярным новым решением для строительства.

Как установить теплый пол на подвесном деревянном полу

Модернизация системы напольного отопления на первом этаже существующего дома может быть простой, если домовладелец согласен либо на снятие существующих половиц, либо на снятие нижнего потолка. Если нет, то существуют другие конструкции пола, которые могут оказаться более подходящими, например, LoPro ® . Этот ультратонкий теплый пол можно установить поверх существующего пола.

Комнаты на первом этаже обычно требуют меньшего отопления, чем жилые помещения на первом этаже, отчасти потому, что они, скорее всего, будут находиться над отапливаемым помещением, а это означает, что решение для обогрева пола часто подходит для проектов по модернизации всего дома.

Как насчет подвесных деревянных полов на первом этаже?

Теплообменные пластины можно использовать на подвесных цокольных этажах, где имеется достаточная изоляция. Это не проблема в новостройке, которая будет построена в соответствии со строительными нормами, но что-то, что требует рассмотрения в сценарии модернизации.

Если необходимо улучшить изоляцию, минеральную вату в мешке можно легко прикрепить к деревянным балкам по бокам. Поверх сетки можно уложить обычную минеральную вату или обрезать твердые изоляционные панели по размеру и закрепить/закрепить между балками.

Любая система отопления должна производить достаточное количество тепла для эффективного обогрева здания. Металлические пластины теплопередачи имеют встроенное преимущество, так как они нагреваются относительно быстро, а время включения/выключения можно запрограммировать аналогично радиаторной системе.

Варианты акустического теплого пола для многоэтажных квартир и квартир

Для квартир, квартир и коммунальных зданий теплый пол доступен в составе кассеты акустического пола. Он включает в себя гипсовую панель как часть настила пола и соответствует критериям испытаний перед завершением строительства. В качестве альтернативы вы можете установить пластину поверх акустической планки, прикрепленной к верхней части настила пола; это хорошо для ситуаций, когда уровень настила пола можно поднять.

Нужна помощь в выборе системы теплого пола на первом этаже?

Думаете об установке теплого пола на первом этаже или в подвесном деревянном полу, но не знаете, с чего начать? Мы будем рады обсудить с вами наиболее подходящую систему для вашего проекта. Вы можете поговорить с одним из наших специалистов, позвонив по телефону 01404 549770.

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ

Как уложить пол с подогревом

Теплый пол для ламината, винила и дерева

Полы с подогревом становятся все более популярными как в новостройках, так и в проектах реконструкции. Часто люди считают, что этот вариант ограничивает их выбор напольного покрытия плиткой. Но знаете ли вы, что все ламинированные, деревянные и виниловые полы Quick-Step также подходят для полов с подогревом?

Различные типы напольного отопления и напольного охлаждения

Полы Quick-Step

можно использовать в сочетании с низкотемпературным теплым полом. Низкотемпературное отопление пола можно определить как систему обогрева пола, в которой обычная температура пола (= температура поверхности установленного пола Quick-Step) не превышает 27°C.

Ваш пол Quick-Step можно укладывать на:

  • Системы горячего водоснабжения:
    • Влажные системы (встраиваемые в черновой пол)
    • Сухие системы
  • Электрические системы:
    • Влажные системы (встраиваемые в черновой пол)
    • Сухие системы
Обязательно следуйте инструкциям по напольному отоплению, чтобы убедиться, что ваш пол совместим с вашей системой напольного отопления. Если у вас есть какие-либо вопросы, обратитесь в технический отдел Quick-Step.

Наши ламинатные и виниловые полы Quick-Step также совместимы с напольным охлаждением. Убедитесь, что используется подходящая подложка, чтобы иметь общую теплостойкость < 0,09 м² K/Вт.



Важность теплового сопротивления и изоляции

Чтобы пользоваться преимуществами напольного отопления, вам нужен пол с низким тепловым сопротивлением , который пропускает тепло. Чем выше тепловое сопротивление, тем дольше будет прогреваться пол и тем менее эффективным будет ваш теплый пол.

Кроме того, важно разместить изоляционный слой под полом с подогревом . Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step

имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом. Тем не менее, наши ламинированные и деревянные полы также предлагают подходящие и экономичные варианты.

Установка напольного отопления и напольного охлаждения



При укладке пола в сочетании с напольным отоплением или охлаждением важно соблюдать особые рекомендации для каждого типа пола.



  • Полы ламинат и подогрев пола

    Все ламинированные полы Quick-Step можно использовать в сочетании с «низкотемпературным» напольным отоплением. Всегда убедитесь, что вы укладываете ламинат «плавающим», и обязательно выбирайте правильную подложку.

    Дополнительная информация

    Все ламинированные полы Quick-Step можно использовать в сочетании с «низкотемпературным» напольным отоплением. Всегда убедитесь, что вы укладываете ламинат «плавающим», и обязательно выбирайте правильную подложку.

    Дополнительная информация

  • Виниловые полы и полы с подогревом

    Винил является отличным теплопроводником и поэтому особенно подходит для укладки на «низкотемпературные» полы с подогревом.
