Как правильно сваривать трубы из полипропилена: видео-инструкция, температура и время нагрева, технология пайки, как сваривать правильно пластиковые фитинги
|
19.11.13 Источник: http://kanalizaciyadoma.ru/ Сварка полипропиленовых труб своими руками выполнима, правда, много кто об этом даже не догадывается. Выполняется сварка при помощи нагретого инструмента в раструб и применяется для того чтобы соединить трубы и детали. Сварка труб из полипропилена Нагревание свариваемых поверхностей происходит при помощи нагретого металлического инструмента – сварочными насадками, покрытыми тефлоновым слоем. Совет! Необходимо совместить полипропиленовый фитинг с дроном до упора, при этом полипропиленовую трубу нужно совместить с гильзой так же до упора. Сделать это нужно очень быстро, настолько, насколько возможно. Сварка и пайка пластиковых труб В том случае, если производится сварка пластиковых труб своими руками, нужно помнить о том, что у полипропиленовой трубы, которая предназначена для муфтовой сварки, наружный диаметр немного превышает номинальный, при этом полипропиленовый фитинг имеет внутренний диаметр немного меньше, чем номинальный. Для того чтобы все получилось нужно специальное оборудование для сварки полипропиленовых труб, без которого вышеописанного не произойдет. Дальнейшее продвижение сварочной насадки происходит до упора фитинга в округлое основание сварочной насадки. При этом происходит оплавление наружного среза фитинга и также выдавливание валика (гранта), правда, он имеет незначительную высоту.  Важно помнить о том, что после того как будет найден упор, больше давить не нужно. Сварка труб ПВХ Если сварка пвх труб ручная, то держите фитинг и трубу, чтобы произошел нагрев. Если же используется механический аппарат для сварки труб, то просто зафиксируйте трубу фиксатором, который есть у всех приличных сварочных аппаратов. После того как произведен нагрев, нужно одновременно снять фитинг и вынуть трубу. Сделать это нужно настолько быстро, насколько это будет возможно. После этого труба совмещается с фитингом до упора. Само собой разумеется, что остывание поверхностей происходит очень быстро, при этом оно зависит от того, на какую глубину произошел прогрев. Монтаж труб В том случае, если монтаж полипропиленовых труб своими руками выполнен правильно, то получится цельная полипропиленовая деталь. Стыковая сварка пластиковых труб из полипропилена и полиэтилена Если проводилась стыковая сварка полиэтиленовых труб вручную, то это время используют для того, чтобы устранить возможные перекосы. Защищаемся от ошибок В том случае, если совмещая трубу и фитинг не ввести ее до самого упора, то останется промежуток между упором фитинга, расположенном внутри и торцом трубы. На установленном трубопроводе у такого соединения отмечается меньшая толщина стенки и большой внутренний диаметр. Срок эксплуатации такого участка снижается относительно всего трубопровода канализации автономной. Полипропиленовые трубы и фитинги, а также оборудование для монтажа и сварки Вы можете приобрести в магазинах «ИНСТАЛ». Разделы / Учебные материалы |
как сварить, сварка ПП своими руками, как правильно варить пропиленовые трубы, пошаговое руководство
Содержание:
Инструменты для сваривания ПП труб
Разнообразие насадок
Разрезание труб перед свариванием
Последовательность сварки труб ПП
В этой статье мы опишем, как сваривать полипропиленовые трубы и каким набором инструмента для этого потребуется обзавестись.
Соединение труб ПП осуществляется методом диффузионной сварки, которая подразумевает размягчение окончаний труб под воздействием конкретной температуры. Нагрев достигается благодаря воздействию электричества. Сперва до требуемой температуры нагреваются сами детали сварочного аппарата, далее на них надевается на некоторое время элементы для стыковки, а уже после расплавления эти части соединяются друг с другом.
Стоит отметить, что свариваемые трубы не должны различаться по своим свойствам.
Сварить пропиленовые трубы как можно лучше несложно, главное — выполнить такие этапы:
- Прогреть сварочное приспособление, трубу и фитинг до 260 ºC.
Помните, что 260 ºC – температура плавления фитингов и труб из ПП.
- Надеть фитинг на трубу четко по одной оси.
- Подождать несколько секунд, после чего соединение считается сваренным, образуя при этом единый элемент.
Получившееся готовое соединение является бесшовным, так как при сваривании структуры двух элементов объединяются, образуя единую деталь. Таким образом, сварить трубу из полипропилена как нельзя лучше, получив качественное соединение – легко.
Инструменты для сваривания ПП труб
Перед тем, как сварить полипропиленовые трубы, например, для системы подачи воды, нужно обзавестись стандартным набором инструментов:
- паяльник;
- рулетка;
- ножницы;
- крепежные болты для фиксации насадок к паяльнику;
- строительный уровень;
- шаблон для контроля отверстий;
- шестигранник.
Сварочный агрегат может обладать мощностью до 1,5 кВт, при этом он питается от сети в 220 вольт. Небольшая масса позволяет его легко переносить с места на место, а благодаря эргономичной рукоятке, паяльником легко оперировать во многих положениях.
Как и во многих других аппаратах схожего действия, у паяльника присутствует выключатель и терморегулятор, который дает возможность контролировать температуру на отметке в 260 ºC. Читайте также: «Какие бывают аппараты для сварки полипропиленовых труб – характеристики и преимущества вариантов».
Сразу после включения, на паяльнике загорается красный светодиод, который гаснет после достижения требуемой температуры. Это сигнал к тому, что инструментом можно пользоваться.
Разнообразие насадок
Деталями, которые нагревают поверхности труб и фитингов посредством контакта, являются насадки. Стандартный набор, как правило, содержит насадки, сечения которых варьируются от 16 до 40 мм.
Нестандартные же, большие насадки, всегда можно приобрести дополнительно в соответствующих магазинах.
Покрытие из тефлона не дает расплавленному пластику прилипать к сварочному аппарату.
В то же время и поверхность таких насадок благоприятно воздействует на пластик, обеспечивая качественное соединение. Однако не забывайте, что нужно всегда держать тефлоновое покрытие насадок в чистоте.
Насадка состоит из двух элементов:
- элемент с отверстием – для введения внутрь ПП трубы;
- элемент в форме выступающего цилиндра – для одевания фитинга.
Фитинг и труба одеваются с небольшим усилием, после чего происходит их нагрев до 260 ºC, при этом у фитинга прогревается внутренняя поверхность, а у трубы – наружная. Фиксация насадок проводится идущими в комплекте болтами.
Стоит отметить, что во время пользования паяльником, болты могут ослабевать, так что их нужно время от времени подтягивать.
Для закручивания болтов в комплекте предусмотрена специальная отвертка или шестигранник. Устанавливать насадки стоит лишь до начала нагревания аппарата, а их замену проводить под нагревом только в особых случаях.
Разрезание труб перед свариванием
Перед тем, как варить полипропиленовые трубы, их нужно нарезать на нужные отрезки. Если сечение труб не превышает 32 мм, потребуются ножницы, у которых лезвия выполнены из высококачественной стали. Как правило, они сопровождаются годичной гарантией, если только они использовались по назначению.
Стоит отметить, что на рынке можно встретить ножницы, которые позволяют разрезать трубы сечениями до 63 мм, а трубы, диаметр которых превышает этот порог всегда можно разрезать ножовкой по металлу.
Последовательность сварки труб ПП
Чтобы лучше понять, как правильно варить полипропиленовые трубы, следует подробнее рассмотреть последовательность подготовки паяльника к работе:
- Включить аппарат в сеть – засветится индикатор включения и индикатор регулятора температуры.
- Пока индикатор терморегулятора горит, можно судить, что идет процесс нагревания, обычно этот процесс длится 10-12 минут.
- Первый прогрев использует больше электроэнергии – насадки достигнут температуры в 300-320 ℃. Если сразу же начать им пользоваться, пластик деформируется не так, как следует.
В этой связи следует подождать, пока индикатор нагрева не засветится и не погаснет повторно. Лишь после этого можно перейти к сварке ПП труб своими руками.

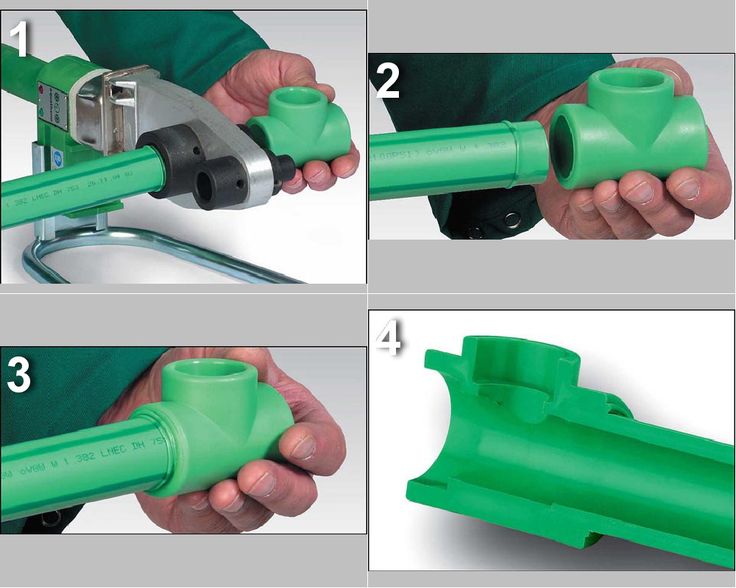

Сварку проводят в такой последовательности:
- Трубу помещают в соответствующую насадку.
- Фитинг одевают на цилиндрический выступ с противоположной стороны. В обоих случаях потребуется производить несильный нажим.
- Обеими руками эти два элемента удерживают в таком положении столько, сколько требует технология. .
Продолжительность нагрева, последующего времени на соединение структур, и остывание, определяется сечением полипропиленовой трубы и глубины сварки. Приблизительные значения всегда можно найти в соответствующих справочных таблицах.
В процессе сваривания труб из полипропилена следует иметь в виду такие нюансы:
- Готовое соединение приобретет максимальную прочность лишь в случае четкого следования рекомендациям по продолжительности нагревания.
- Продолжительное неконтролируемое нагревание может стать причиной расплавления полипропилена и порчи свариваемых элементов.
- Нагрев, продолжительность которого не будет соответствовать таблице, и будет меньшим, станет причиной недостаточного расплавления элементов. Как результат – негерметичное соединение и протечки спустя некоторое время после начала эксплуатации системы.
В процессе сваривания ПП труб нельзя:
- двигать детали в разные стороны, кроме оси одевания и снятия элементов;
- непосредственно после стыковки деталей пытаться улучшить их размещение – это уменьшит проходной диаметр в соединительном месте;
- пытаться изменить форму трубы (гнуть), когда идет остывание соединения.
Выше мы изложили информацию о том, как правильно сварить полипропиленовые трубы своими руками. Из прочитанного можно сделать вывод, что в данном процессе нет ничего затруднительного. Основное правило – это приготовить требуемый инструмент и выполнять сваривание согласно разработанной технологии и инструкции, четко следя за временем прогрева аппарата, элементов и последующей стыковки.
Процесс сварки плавлением труб — Plastic Design, Inc.
Опубликовано Ally на | Комментарии к записи Процесс сварки плавлением труб
отключены Сварка плавлением труб используется для многих применений в самых разных отраслях промышленности. В Plastic Design, Inc. мы предлагаем различные услуги по сварке пластмасс, в том числе многочисленные возможности сварки труб плавлением.
Наше современное предприятие площадью 30 000 квадратных футов в сочетании с более чем 40-летним опытом дает нам ресурсы и возможности для выполнения высококачественных сварных швов при соблюдении строгих отраслевых стандартов.
Существует множество различных методов сварки труб плавлением, каждый из которых имеет свой уникальный процесс и специфическое применение. Чтобы определить, какой вариант лучше всего подходит для вашего приложения, важно понимать различия между каждым методом.
Что такое сварка труб плавлением?
Сварка плавлением труб — это общий термин, включающий несколько типов методов и процедур. В общем, сварка плавлением труб включает в себя процесс соединения двух пластиковых труб с использованием тепла и различных типов сварочных аппаратов плавлением. Во время процесса к подготовленным концам труб прикладывается тепло, которые затем сжимаются вместе с достаточной силой, чтобы создать прочную связь.
Сварка плавлением труб совместима с широким спектром материалов, включая полиэтилен высокой плотности (HDPE), полиэтилен (PE), полипропилен (PP) и другие.
При выборе правильного метода сварки труб важно учитывать такие факторы, как область применения, материалы и требуемая прочность соединения.
Методы сварки труб плавлением
Существует несколько методов сварки труб плавлением, каждый из которых использует различное оборудование и процедуры для завершения сварки. Эти методы включают в себя:
Электромуфтовая сварка
Электромуфтовая сварка — это тип резистивной сварки имплантатов, используемый для соединения труб. Вокруг стыков размещают фитинги с имплантированными металлическими катушками, чтобы подготовить их к сварке. Электрический ток проходит через катушки, нагревая и расплавляя пластиковую трубу, образуя соединение. Электромуфта — один из самых эффективных методов сварки, в котором используются различные встроенные электрические нагревательные элементы и специальные фитинги для создания прочного сварного шва. Это особенно полезно в приложениях, требующих сварки на месте или сварки в ограниченном пространстве.
Стыковая сварка плавлением
Стыковая сварка плавлением является одним из самых популярных методов сварки плавлением для соединения труб из ПП и ПЭНД, либо для присоединения к ним фитингов, либо для формирования непрерывного участка. При стыковой сварке плавлением два конца труб подвергаются нагреву и сварке с помощью аппарата для стыковой сварки. Концы труб прижимаются к нагревательной пластине в течение определенного периода времени, а затем прижимаются друг к другу с заданным давлением. HDPE и PP являются идеальными материалами для этого процесса, так как они образуют соединения, которые не дают протечек.
Седловая сварка плавлением
Седловая или боковая сварка плавлением используется для соединения седел с боковыми сторонами труб. Процесс работает за счет нагрева внешней поверхности трубы и совместимой поверхности фитинга. Сварочный аппарат для сварки внахлестку используется для обеспечения надлежащего нагрева, контроля усилия и выравнивания для точного сварного шва.
После соединения область сварки охлаждается, и сварка завершается.
Сварка плавлением в раструб
При работе с фитингами, изготовленными литьем под давлением, чаще всего используется сварка плавлением в раструб. Инструмент для сварки раструба, который содержит металлический нагреватель раструба и штуцер, выравнивает и нагревает соответствующие места каждого компонента, чтобы сплавить их за одну операцию соединения. В то время как нагреватель с металлической муфтой нагревает наружную часть трубы, втулочный фитинг нагревает внутреннюю часть отлитого под давлением фитинга. После нагрева в течение необходимого времени нагретый инструмент удаляется, а фитинг и труба соединяются вместе, образуя соединение.
Сварка плавлением труб от Plastic Design, Inc.
Существует множество методов сварки труб плавлением, и важно выбрать правильный для вашего применения. В Plastic Design, Inc. наша команда экспертов по сварке пластмасс может помочь вам определить, какой метод лучше всего подходит для ваших нужд.
Являясь надежным поставщиком услуг по сварке пластмасс, мы обеспечиваем высокое качество сварных швов даже на самых сложных линиях соединения. Чтобы узнать больше о наших возможностях сварки плавлением труб или начать работу с вашим решением для сварки пластмасс, запросите предложение или свяжитесь с нами сегодня.
Стыковая сварка пластмасс
Введение
Рис.1. Выравнивание и зажим труб
Стыковая сварка плавлением — это название, данное сварке термопластичных труб горячей пластиной. Это один из двух основных методов соединения полиэтиленовых газовых и водопроводных труб.
Процесс
Фаза нагрева, иногда называемая «вытягиванием», заключается в том, что концы трубы на некоторое время прижимаются к нагретой пластине. Затем следует фаза «прогрева», когда давление снижается, чтобы просто удерживать концы трубы на горячей плите. Это дает время, чтобы тепло впиталось в материал на концах трубы.
После фазы прогрева нагревательная пластина снимается, а концы труб соединяются. Время, необходимое для этого, называется «время ожидания» и должно быть как можно короче. Завершающей фазой является время сварки/охлаждения, заранее определенное в зависимости от диаметра трубы и толщины стенки.
Настройка машины
Перед выполнением каких-либо сварных швов труб машину для стыковой сварки необходимо проверить на плавность хода и настроить для свариваемых материалов труб.
- Выбор правильных зажимов или вставок, обеспечивающих герметичность всех креплений, чтобы уменьшить возможность смещения из-за осевого смещения.
- Правильная температура нагревательной плиты для свариваемого материала; это следует проверить с помощью датчика температуры поверхности и цифрового термометра в нескольких положениях после периода стабилизации не менее 20 минут. Между сварными швами горячая плита должна быть закрыта теплозащитным чехлом для защиты от загрязнения поверхности и предотвращения потери тепла.
- Проверьте ножи рубанка, используемые для обрезки и выравнивания концов труб; они должны быть острыми, неповрежденными и прочно прикрепленными к поверхности рубанка, чтобы избежать проскальзывания рубанка при вращении.
- Проверьте плавность хода всех движущихся частей и, если используется гидравлическая машина, проверьте шланги и фитинги на предмет утечек.
Подготовка трубы
Рис.2. Строгание концов труб, чтобы они были готовы к сварке
Перед сваркой необходимо правильно подготовить трубы. При измерении длины труб необходимо учитывать последовательность обрезки и плавления, чтобы гарантировать правильную длину после сварки.
Перед тем, как зажать трубы в станке, необходимо проверить концы на наличие неправильной формы, повреждений или вкраплений песка. Максимально допустимая глубина этого должна быть менее 10% от толщины стены. Поврежденную трубу или трубу с глубокими царапинами следует выбросить. Любое свободное загрязнение можно удалить, протерев концы трубы безворсовой тканью как с внутренней, так и с внешней стороны.
После очистки трубы зажимаются в машине. Для облегчения выравнивания рекомендуется зажимать трубы таким образом, чтобы их выштампованные маркировки совпадали. Это также помогает с идентификацией на более позднем этапе, если это необходимо.
После надежной фиксации в зажимах концы труб следует привести в контакт с вращающимся рубанком до тех пор, пока с каждого конца не будет срезана непрерывная стружка. Процесс строгания гарантирует, что концы труб будут гладкими и прямоугольными, готовыми к этапу сварки. Стружку следует удалить из станка и внутри труб, стараясь не касаться обструганных концов. Это гарантирует, что жир или грязь не попадут с рук на концы труб. Затем следует проверить выравнивание труб и, при необходимости, отрегулировать зажимы, чтобы обеспечить минимальное несоответствие диаметра.
Сварка
Рис.3. Плитка расположена между трубами
Рис.4. Необходимо тщательно контролировать образование валика.
Перед началом сварки необходимо отметить время нагрева и охлаждения, а также давление плавления для конкретного диаметра трубы и записать их для быстрой справки во время цикла сварки.
На некоторых машинах для удобства есть все соответствующие таблицы. Таймер или секундомер должны быть доступны для точного времени.
Термостойкий пакет следует снять с конфорки и проверить температуру с помощью цифрового термометра и поверхностного зонда.
Хорошей практикой является выполнение фиктивной сварки перед началом фактической сварки. Это необходимо для того, чтобы поверхность нагревательной плиты, соприкасающаяся с концами трубы, была полностью очищена от любых частиц пыли или других загрязнений.
Поместите нагревательную пластину между концами трубы, убедившись, что она расположена правильно и под прямым углом к поверхности трубы. Приведите трубы в контакт с поверхностью, прикладывая осевое усилие. Усилие следует прикладывать плавно, следя за тем, чтобы не было превышено требуемое давление. Усилие должно удерживаться надежно, позволяя образовать каплю расплавленного материала вокруг трубы.
Валик должен быть ровным по окружности трубы с обеих сторон нагревательной плиты.
Это этап процесса «подготовки».
Способы применения силы зависят от типа оборудования. На некоторых типах машин усилие будет прикладываться механическими средствами с использованием подпружиненного механизма, при этом усилие удерживается стопорным винтом. На других типах оборудования используются гидроцилиндры с давлением, поддерживаемым переключающими клапанами в гидроагрегате.
Когда требуемый валик достигнут, давление снижается для фазы прогрева. Трубы опираются на горячую пластину, которая позволяет теплу проникать в материал, уменьшая вероятность холодных сварных швов.
Это время зависит от диаметра трубы и толщины стенки, поэтому следует использовать рекомендуемое производителем время.
Рис.5. Трубы должны оставаться зажатыми во время фазы сварки/охлаждения.
Когда эта фаза завершена, поверхности труб отодвигаются от нагревательной плиты настолько плавно, насколько это возможно, чтобы убедиться, что расплавленный валик не прилипает к поверхности, а нагревательная плита не удаленный.
