Как правильно уложить инфракрасный теплый пол под ламинат: плюсы и минусы, материалы и инструменты, инструкция

Содержание

монтаж, установка, укладка ИК пленочного пола, инфракрасная пленка на фото и видео

Содержание:

В чем преимущества инфракрасных полов
Принцип работы пленочного инфракрасного пола
Укладка пленочного теплого пола под ламинат
Предварительная подготовка основы
Укладка нагревательной пленки
Подключение к электросети

Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.


Чтобы сделать покрытие теплым на ощупь, можно уложить ИК пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

  1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
  2. Нет необходимости в дополнительной стяжке. ИК теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки.


Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

  • равномерное распределение тепла по всему помещению;
  • эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
  • температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям;
  • плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
  • быстрое начало нагревания помещения;
  • удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
  • не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.


Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м

2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

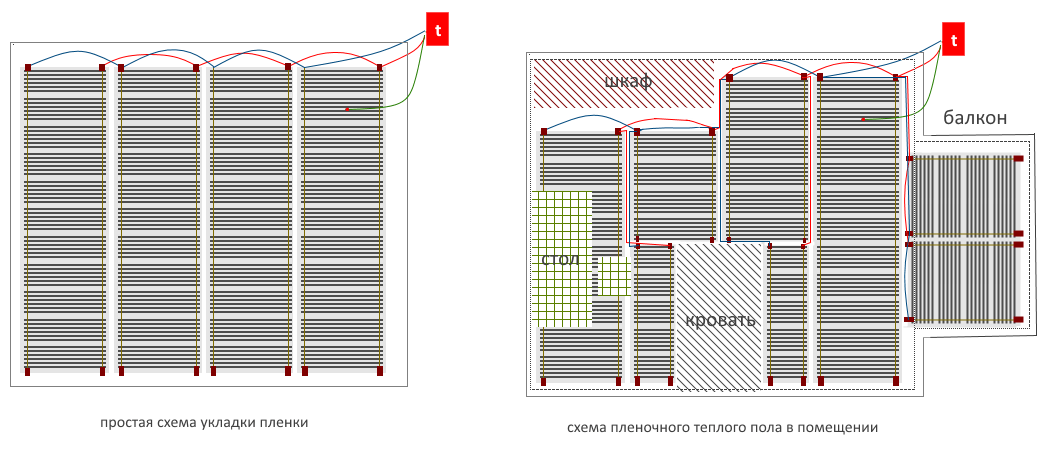

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см. Читайте также: «Как уложить пленочный теплый пол под ламинат».


Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны (прочитайте также: «Как сделать теплый пол под ламинат своими руками – советы из опыта»).


В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.


Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу.

К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.


Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.


Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.


Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка основания 90 Система укладки пленки 9009y 90 0009 Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Электрический подогрев пола | Теплый пол

Бесплатная доставка для заказов свыше 100 долларов. Купон автоматически применяется при оформлении заказа.

1170 отзывов

Электрический подогрев пола используется как эффективный и энергоэффективный способ обогрева многих наиболее часто используемых помещений в доме при низких затратах на электроэнергию. Электрические системы подогрева пола обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также могут использоваться для обеспечения дополнительного тепла в таких помещениях, как подвал, которые трудно обогреть традиционными системами воздушного отопления. Электрический подогрев пола прост в установке, и существуют системы подогрева пола для каждого типа пола, включая плитку, винил, прибитую твердую древесину и плавающий ламинат, и это лишь некоторые из них.

Получить мгновенную смету

Сколько стоит эксплуатация теплого пола?

noun_floor plan_2158348

Витрина проекта

Руководство по планированию установки

Связаться со специалистом по лучистому отоплению

Внесен в список UL для использования в Канаде и США.

Теплый пол по утрам — это все, на что мы надеялись. По керамической плитке так приятно ходить. Термостат работает так легко. Запрограммировано, когда нас нет, и прогревает его перед сном и ранним утром. Мы любим это.

— Тим Бэрри из Питтсбурга, Пенсильвания.

Зачем устанавливать электрический теплый пол?

¿Necesitas ayuda para la calefacción del piso? Nosotros te podemos ayudar

  • Комфорт Причина номер один установить электрический теплый пол под новый пол — это абсолютно комфорт, пол с подогревом — это буквально роскошь, которую вы можете почувствовать, но вы, наверное, уже это знали.

  • Чистый Электрический теплый пол — это очень чистое тепло, поскольку оно не зависит от принудительного воздуха, который может распространять пыль и другие аллергены.

  • Сейф Все наши продукты для электрического подогрева пола прошли тщательные испытания и внесены в список cULus или cCSAus.

  • Альтернатива с принудительной подачей воздуха Системы напольного отопления не шумят, как центральная печь, не пересушивают воздух и не требуют регулярного обслуживания.

  • Доступный Электрический подогрев пола стоит недорого, если вы устанавливаете его, когда уже заменяете или устанавливаете пол. Фактически, стоимость электрических систем обогрева пола составляет всего 5 долларов за квадратный фут. В отличие от водяных систем, электрические системы подогрева пола не требуют дорогих насосов или водонагревателей. Кроме того, по данным Zillow, дома с полами с подогревом обычно продаются на 3,2% дороже.

  • Экономит энергию Электрический теплый пол имеет более высокий уровень энергоэффективности, чем системы кондиционирования воздуха, потому что он нагревает людей и предметы в помещении непосредственно с помощью инфракрасного тепла. Системы напольного отопления также недороги в эксплуатации, вы можете обогреть типичную ванную комнату за копейки в день. Для получения дополнительной информации см. Энергоэффективно ли лучистое тепло?

  • Гибкий Электрический теплый пол можно использовать в качестве основного источника тепла или как способ добавить дополнительное тепло в помещения, которые сложно обогреть, например, в подвале или комнате над гаражом.

  • Простые в использовании термостаты Секрет любой отличной системы отопления заключается в отличном управлении, и у нас есть целая линейка таких систем для наших электрических систем обогрева пола. Магазин Термостаты

Энергоэффективен ли электрический подогрев пола?

Ответ: да, электрический теплый пол — очень эффективный способ обеспечить тепло. В системах электрического обогрева пола используется электрическое сопротивление для выработки тепла, которое затем передается твердым предметам в помещении. Это означает гораздо меньше потерь энергии, чем при других формах отопления, таких как принудительный воздух, потому что твердые объекты, нагреваемые системами напольного отопления, будут сохранять свою энергию дольше, чем горячий воздух. Кроме того, из-за характера электрического подогрева пола большинство пользователей сообщают, что чувствуют себя комфортно при более низкой температуре воздуха, чем если бы они использовали исключительно систему с принудительной подачей воздуха, что может привести к значительной экономии энергии.

Несмотря на то, что электрический теплый пол очень экономичен, он по-прежнему использует электричество. Эксплуатационные расходы на вашу систему обогрева пола будут зависеть от нескольких факторов, таких как размер вашей системы, температура, которую вы пытаетесь достичь, и стоимость электроэнергии в вашем районе.

Узнайте больше о стоимости системы электрического обогрева пола:

  • Ваша «шпаргалка» по лучистому теплу и принудительному воздуху
  • Сколько стоит теплый пол?

Мы поговорили об энергоэффективности, экономической эффективности и применении, но что насчет самой важной части: роскоши?

Электрический теплый пол — это роскошь, которую нужно почувствовать, чтобы понять. В обычной ванной вы знаете, что в тот момент, когда вы коснетесь пальцами ног плитки, по вашему позвоночнику пробежит дрожь. Включение топки или постелить коврики для ванной (чтобы не касаться пола) — лишь частично эффективное решение этой проблемы.

Электрический теплый пол делает так, что в тот момент, когда ваши ноги касаются плитки, камня или ламината в вашей ванной комнате, они почувствуют тепло. комнате, вам не придется бежать за полотенцем, чтобы согреть тело. Вы можете наслаждаться своей ванной комнатой, потому что электрическое напольное отопление превратило холодное пространство в уютную и приятную комнату для релаксации. И если электрический теплый пол может дать вам комфорт и роскошь, которые вы ищете, и сделать это по такой невероятной цене и с такой простой установкой, то почему вы вообще выбираете что-то другое, кроме электрического подогрева пола?

Типы напольных покрытий и электрический подогрев пола

Тип пола, который вы хотите использовать с вашей системой электрического обогрева пола, окажет огромное влияние на систему обогрева пола, которую наша команда инженеров расскажет вам в вашем бесплатном индивидуальном плане SmartPlan. Это потому, что каждый пол сделан из разных материалов и имеет уникальные методы строительства. Например, полы, выложенные плиткой, должны сочетаться с электрическим подогревом пола, встроенным в тот же тонкий или самовыравнивающийся цемент, который приклеивает плитку к основанию. С другой стороны, для плавающих деревянных полов требуются системы электрического обогрева пола без клея, которые предназначены для этого применения. Благодаря нашему обширному ассортименту продукции и нашему многолетнему опыту работы в отрасли мы сможем подобрать подходящие системы электрического обогрева пола для вашего проекта.

  • Знаете ли вы, что в среднем за год около 88% всех проектов электрического обогрева полов для WarmlyYours связаны с плиточными полами?

  • В последние годы два самых быстрорастущих типа напольных покрытий для сочетания с электрический теплый пол был виниловым (в частности, роскошная виниловая плитка) и деревянным (в основном прибитым гвоздями).

  • Ванные комнаты и кухни являются двумя наиболее популярными помещениями для электрических теплых полов. В обычный год ванные комнаты составляют более половины всех проектов, в которых используются системы подогрева полов.

Электрический подогрев пола для кафельных, каменных, мраморных, деревянных и роскошных виниловых полов

Найдите идеальное решение для теплого пола из плитки, камня или роскошной виниловой плитки с электрическим подогревом пола. Испытайте сочетание красоты и роскоши с плиточными полами с подогревом. Наши системы электрического обогрева пола TempZone доступны в нескольких конфигурациях, включая кабель, рулон и коврик с подогревом.

Изучите это приложение для обогрева пола
