Как своими руками сделать теплый водяной пол: видео-инструкция по монтажу, фото

Вопрос о том, как своими руками сделать теплые водяные полы, весьма актуален. Действительно, комфорт в доме нужен каждому, но большинство компаний, занимающихся монтажом систем напольного подогрева, берут за свои услуги совсем уж неприличные деньги. Вот и приходится осваивать новые технологии, тем более что ничего невыполнимого в них нет.

Ниже мы попробуем привести максимально подробную инструкцию. Если у вас есть хоть минимальный опыт строительных работ, то следуя нашим рекомендациям, вы успешно справитесь с установкой теплого водяного пола.

Основные элементы конструкции

Схема конструкции

Для начала давайте проанализируем схему конструкции, которую нам предстоит монтировать.

Принцип работы системы

• Теплый водяной пол представляет собой систему труб, расположенных под напольным покрытием.
• По трубам циркулирует теплоноситель (чаще всего – горячая вода). За счет этого нагревается пол и воздух в самой холодной, нижней части помещения.
• В качестве источника теплоносителя может служить как система горячего водоснабжения и отопления, так и отдельный котел. Второй вариант является более предпочтительным, поскольку так мы обеспечиваем автономность системы.

Обратите внимание! Врезать теплые полы в систему отопления или водоснабжения жилого многоквартирного дома категорически запрещено. Так мы будем проводить несанкционированный отбор тепла из магистрали, и батареи у соседей станут несколько холоднее. Как вы понимаете, порадует это не многих.

• Работа системы регулируется автоматикой. В помещении размещаются датчики, которые регистрируют температуру воздуха и начинают либо прекращают подачу теплоносителя в систему.

Установка системы теплого пола существенно повышает уровень комфорта в помещении:

• Во-первых, даже в холодное время года по квартире можно ходить босиком.
• Во-вторых, теплый воздух, поднимаясь вверх, будет способствовать равномерному прогреву всей квартиры.
• В-третьих, теплый пол позволяет устанавливать меньше батарей и радиаторов отопления.

При этом установка подобной аппаратуры вполне может быть выполнена самостоятельно. Как это сделать – мы расскажем далее.

Подготовительный этап

Подготовка и теплоизоляция снования

Чтобы все тепло от труб поднималось туда, куда нам нужно – в помещение над полом – нам необходимо тщательно подготовить основание.

В принципе, за основу может быть взята инструкция по выравниванию бетонного чернового пола для укладки любого напольного покрытия, но монтаж тепловой системы накладывает на процедуру свой отпечаток:

• Вначале демонтируем старые напольные покрытия, оставляя чистую бетонную плиту.
• Бетон очищаем от пыли и мусора, после чего выполняем заделку всех щелей герметиком на основе эпоксидных смол.
• Трещины расшиваем болгаркой и заполняем ремонтным составом, крошащиеся участки удаляем с помощью перфоратора.
• Если на полу есть неровности более 10 мм на 1 м, укладываем самовыравнивающую стяжку.
• Высохшую стяжку покрываем слоем гидроизоляционной мастики или краски.
• По периметру монтируем так называемую демпферную ленту – она защитит покрытие от растрескивания при температурном расширении залитого теплого пола.

Фото демпферной ленты, монтируемой по периметру

Далее нужно позаботиться о теплоизоляции:

• Если утепляемый пол находится на первом этаже, то под трубы отопления делаем подсыпку из керамзита слоем не менее 100 мм. Сверху заливаем керамзит бетонной стяжкой.
• Для многоквартирных домов достаточно укладки слоя экструдированных полистирольных плит толщиной около 50 мм.
• Наиболее экономным вариантом является покрытие пола рулонным вспененным материалом с фольгированным слоем. В качестве подложки можно использовать пенофол, тепофол и т.п.

Пол в разрезе

• Однако наилучшим вариантом является применение специальных теплоизоляционных матов, предназначенных для монтажа теплых полов. Помимо высоких показателей сопротивления теплопередаче главной особенностью таких матов является интегрированная система крепления. Каналы для укладки труб позволяют существенно экономить время на монтаже.

После того как смонтирован теплоизоляционный слой, укладываем поверх него армированную сетку. Эта сетка обеспечит сцепление утеплителя с бетонной стяжкой, которой мы будем заливать уложенные трубы.

Теплоизоляционный мат с фиксаторами

Закупка оборудования и расходных материалов

Обустройство основания – дело не быстрое, поэтому параллельно стоит заняться закупкой оборудования и материалов.

Что нам понадобится?

• В первую очередь – нагревательный элемент. Проще всего запитать систему от уже установленного котла, но если его мощность недостаточна, то нужно будет купить отдельный водонагреватель.
• Комплект клапанов для регулировки подачи теплоносителя.
• Коллектор с интегрированной системой разводки труб для теплого пола.
• Датчик и терморегулятор.
• Трубы и фитинги для наружной и внутренней прокладки.

Коллектор: внешний вид и схема работы

Выбор труб является очень важным.

Здесь следует принимать во внимание такие рекомендации:

• Оптимальный диаметр составляет от 16 до 20 мм. Минимальное давление, которое должна выдерживать труба, составляет 10 Бар.
• Полиэтиленовые модели являются наиболее доступными, именно поэтому их используют практически повсеместно. Еще один плюс полиэтиленовых трубопроводов   – малое температурное расширение.
• Полипропиленовые трубы более прочные (этим объясняется их цена), однако при воздействии горячей воды они весьма существенно расширяются. Для компенсации этого стоит выбирать армированные варианты, поскольку входящее в состав трубной арматуры стекловолокно частично компенсирует температурные деформации.
• Для наружной прокладки лучше всего выбирать модели с минимальной теплопроводностью. Так, оптимальным будет использование металлопластиковых труб для горячей воды.

Труба в бухте

Помимо уже указанных деталей нам будут нужны инструменты для работы с трубами и электропроводкой.

Выбор схемы укладки

Перед началом монтажа следует осуществить расчетную часть работ. Все дело в том, что трубы необходимо укладывать с определенным шагом, и если расстояние между ними будет слишком большим, то некоторые участки напольного покрытия окажутся прогреты недостаточно. Этот эффект носит название «тепловой зебры».

Чаще всего расчет осуществляют специалисты компаний, которые выполняют монтаж водяного теплого пола. Если же вы делаете все работы сами, то проще всего воспользоваться программами для вычисления. Внеся в форму данные о площади помещения, материалах стен и пола, особенностях отопления и конструкции используемых труб, можно получить достаточно подробную инструкцию.

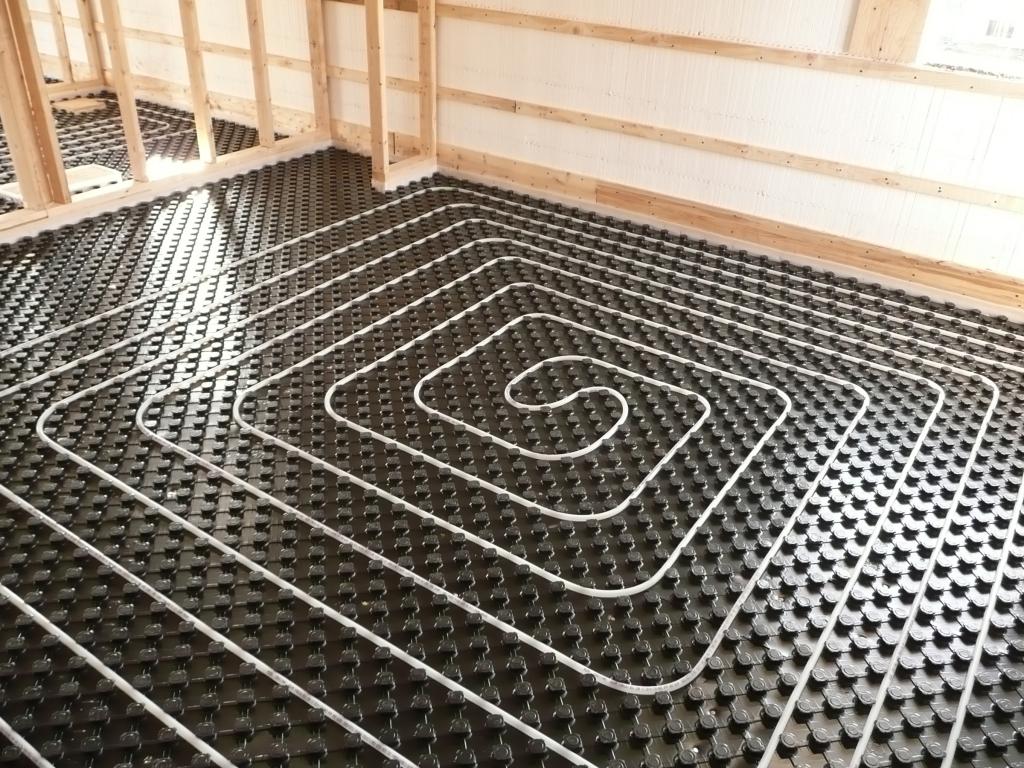

Разные варианты укладки

В большинстве случаев труба укладывается с шагом от 10 (в самых холодных комнатах) до 30 см. также важным является гидравлическое сопротивление, которое зависит от длины контура и его конфигурации.

Обратите внимание! Если на одном коллекторе устанавливается несколько контуров, желательно привести их гидравлические сопротивления к единому значению.

При выборе схемы укладки нужно следовать таким рекомендациям:

• Главное правило заключается в укладке теплонесущих элементов, начиная от самой холодной точки. В домах и квартирах чаще всего этой точкой является внешняя стена. Ввиду этого наиболее распространенной схемой укладки является «змейка».
• Двигаясь по трубопроводу, горячая вода постепенно остывает, потому  иногда трубы укладывают попарно, располагая рядом прямой и обратный поток. Кроме обеспечения максимально равномерной теплопередачи «двойная змейка» еще и несколько сокращает затраты на отопление.
• Если мы монтируем подогрев пола во внутренней комнате, то оптимальной является спиральная укладка,  при которой трубы постепенно смещаются от стен комнаты к ее центру. Спираль делают только двойной, чтобы избежать перехлеста труб при выведении.

Совет! Чтобы сэкономить, можно прокладывать нагревательные элементы не по всей площади помещения. К примеру, если вы точно знаете, что в этом углу у вас будет стоять шкаф или кухонный гарнитур, то участок пола под ними можно и не отапливать.

Монтаж системы

Установка коллектора

Итак, львиная доля работы сделана. Осталась самая малость – собрать систему!

Начинаем монтаж с подключения  коллектора к нагревательному прибору:

• Самые дешевые варианты оборудуются всего двумя клапанами. Такая конструкция проста в монтаже, однако она обеспечивает только включение и выключение подогрева.
• Для регулировки температуры и степени прогрева полов стоит приобрести более сложный коллектор. Он хоть и стоит дороже, но куда удобнее в эксплуатации.
• Выбранную модель присоединяем к водонагревателю через выводные краны. Подключенный коллектор устанавливаем в специальный короб, обеспечивающий его защиту от повреждений.
• Короб размещаем таким образом, чтобы контуры в разных комнатах имели равную длину. Если это невозможно, то монтируем коллекторный шкаф ближе к самому большому контуру.

Совет! Как правило, короб с коллектором встраивается в стену. Если такой возможности нет, то используют навесные крепления, располагая устройство выше уровня полов.

Схема монтажа коллектора и датчиков

К установке присоединяем термореле и циркуляционный насос, обеспечивающий равномерное движение теплоносителя. Оба эти элемента не являются обязательными для установки, но существенно повышают производительность системы.

Прокладка труб

Далее приступаем к наиболее трудоемкой части – укладке трубной разводки.

Чтобы не запутаться, стоит заранее начертить схему монтажа контуров, обозначив прямые и обратные трубы разными цветами:

• Трубы вытягиваем из бухт по мере укладки, следя за тем, чтобы они не перекручивались.
• Для крепления на полу используем либо специальные кронштейны, либо маты с каналами и защелками.

Раскатываем трубы из бухты

• Очень важно правильно оформлять повороты: как правило, минимально допустимый радиус дуги для полипропиленовых и полиэтиленовых труб равен пяти-семи диаметрам.
• Если на сгибе трубы появилась белая полоса, значит, что произошел залом. Укладывать такую трубу в стяжку нельзя, потому что появление протечки в поврежденном месте – дело нескольких месяцев, если не недель.

Укладка на крепления

• Соединение частей контура между собой производим с помощью сварки. Особое внимание уделяем сварным швам, которые будут скрыты в полу, поскольку после заливки стяжки у нас не будет к ним доступа.

Выведенные трубы присоединяем к коллектору напрямую либо через отрезки трубопроводов с высокими теплоизоляционными характеристиками.

На стену помещения устанавливаем температурный датчик, соединенный с термореле или управляющим блоком коллектора. Некоторые управляющие модули предусматривают также монтаж напольных датчиков.

Тестирование системы и завершение работы

Перед тем как заливать бетон и укладывать напольное покрытие, нам нужно проверить работоспособность всей системы:

• Заполняем контуры горячей водой и подаем в систему давление до 5-6 бар.
• Выдерживаем давление в течение суток-полутора.

При отсутствии протечек можно приступать к финальной части работы – заливке стяжки:

Заливка бетона

• При заливке бетона очень важно, чтобы в трубопроводе находился теплоноситель под  давлением, иначе сесть риск деформации частей контура.
• Толщина стяжки должна составлять 3-5 см для плиточных полов и около 2,5 см  – для линолеума и ламината. Чтобы обеспечить механическую прочность поверхности, стоит поверх труб уложить еще один слой армирующей сетки.
• Цементный раствор необходимой консистенции выливаем на пол и равномерно распределяем таким образом, чтобы внутри не оставалось крупных пустот. Поверхность стяжки тщательно выравниваем.

Выравнивание стяжки

• Чтобы пол под покрытием не трескался, его важно правильно высушить. Для этого накрываем стяжку полиэтиленом и периодически увлажняем бетонную поверхность.

Для полного высыхания раствору требуется не менее 28 дней. В течение всего времени нельзя включать подогрев полов, поскольку температурные деформации труб приведут к ослаблению бетона.

После того как стяжка полностью высохнет, осуществляем монтаж напольного покрытия. Теперь наш теплый пол можно использовать, как только вы ощутите, что ваши босые ноги начинают испытывать дискомфорт.

Вывод

Самостоятельный монтаж системы теплого водяного пола требует он нас наличия определенных навыков и серьезной подготовки. И все же эта работа вполне по плечу любому, кто подойдет к ней со всей ответственностью и будет учитывать даже малейшие нюансы. В видео в этой статье представлена наглядная информация по оговоренному вопросу.

Если вам надо СВП купить недорого с организованной доставкой, позвоните или напишите нам! Вся наша продукция обладает супер высоким качеством и реализуется со всей необходимой документацией: паспорт качества, сертификат качества, сертификат соответствия! В общем, если вам понадобится наша продукция, мы рекомендуем вам купить ее именно у нас!  В общем, если вам понадобится наша продукция, свяжитесь с нами! Будем рады сотрудничеству! До связи!

Монтаж теплого водяного пола своими руками видео и инструкция

Содержание:

• Что такое теплый пол
• Готовим помещение для укладки водяного пола
• Обустройство гидроизоляции
• Обустройство черновой стяжки
• Разметка укладки труб и укладка
• Обустройство финишной стяжки
• Монтаж теплого водяного пола своими руками видео

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

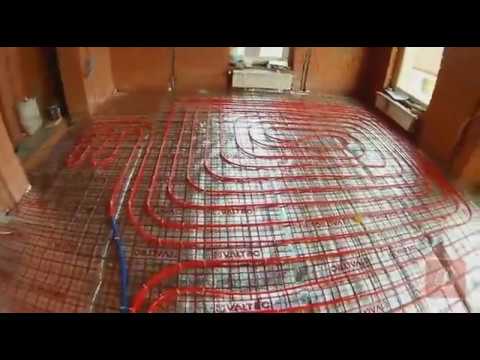

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Водяной теплый пол: расчет

• Деревянный пол на лагах

• 2. 66
• 1
• 2
• 3
• 4
• 5

Оценка: 2.7 из 5
Голосов: 273

Ответить

Минитек | Низкопрофильный и модернизированный теплый пол

Minitec — напольное отопление малоэтажных зданий с быстрым временем отклика

Minitec — это простая в установке система на основе мокрой стяжки с общей высотой сборки всего 15 мм. Помимо того, что он ультратонкий, он также имеет одно из лучших значений времени реакции для системы напольного отопления. Более того, из-за того, что трубы расположены близко к поверхности, вы можете использовать эту систему при гораздо более низкой температуре и при этом получать отличные результаты, что идеально подходит для тепловых насосов.

Области применения:

• Напольное отопление и охлаждение
• Мокрая установка
• Жилые и коммерческие помещения
• Для использования с сертифицированными наполнителями

Спецификация:

• Размер панели: 1120 x 720 мм
• Общая высота панели: 12 мм
• Размеры трубы: 9,9 x 1,1 мм
• EN 13501-1 Класс пожарной безопасности E
• Расстояние между трубами: 5, 10 или 15 мм
• Чистая поверхность с выступами внахлест: 0,77 м²

Узнайте, как модернизировать систему подогрева пола Uponor Minitec

• Посмотрите видео, в котором объясняется основной принцип установки системы подогрева пола Uponor Minitec.

Преимущества системы Uponor Minitec

• Домовладелец
• Монтажник

Как установить систему Uponor Minitec

Как класть?

Наша труба Minitec диаметром 9,9 мм крепится к специально разработанным панелям Minitec и может быть уложена непосредственно на существующий несущий пол (при условии, что он загрунтован). Панель позволяет закрепить трубу на расстоянии не менее 50 мм от центра (обычно 100 мм). После укладки сверху на трубу и панель наливается утвержденный выравнивающий состав. Это не только защищает трубу, но и обеспечивает одни из лучших результатов на рынке

Онлайн-каталог Uponor

Брошюры, относящиеся к системе подогрева полов Minitec

Теплые полы Брошюра для клиентов

Узнайте больше о линейке теплых полов Uponor

Выберите систему «мокрого» монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями

Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором. А поскольку требования к конструкции и функционированию полов с подогревом могут сильно различаться, Uponor предлагает индивидуальные решения не только для новостроек, но и для реконструкции. Для повышения комфорта эти системы также можно использовать для охлаждения помещений.

HEP

• Компания Uponor разработала различные теплоизлучающие плиты (HEP), подходящие для многих видов деревянных полов.



Установка сплошной стяжки/шпильки

• Традиционный способ укладки напольного отопления в здании
• Может крепиться непосредственно к существующему утеплителю пола
• Подходит для различных схем расположения труб и расстояния между ними

Сухая установка Siccus FX

• Uponor Siccus FX представляет собой изоляционную плиту толщиной 30 мм
• Быстрая установка; по полу можно сразу ходить
• 100% охват излучателя


Прочие системы в этом диапазоне

Спорт

• Отсутствие мешающих или даже опасных компонентов системы на пути пассажиров
• Гигиеничная и легко чистящаяся поверхность спортивного пола

Meltaway

• Надежное удаление снега и льда с открытых дорожных покрытий
• Возможно использование отработанного тепла, например, промышленного производства

Magna

37 90 space использование без вмешательства компонентов системы
• Экономичность за счет быстрой амортизации и минимальных затрат на обслуживание

Поговорите с одним из членов нашей команды!

Установка для отопления нижнего полоса — Bilder und Stockfotos

342Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

9000. SLENTER. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

techniker bei der arbeit — монтаж напольного отопления фото и фото

Techniker bei der Arbeit

fußbodenheizung — монтаж напольного отопления фото и фотографии

Fußbodenheizung

Fußbodenheizung. Fußbodenheizung в einem modernen Gebäude im Bau.

Untergeschoss System Heizungsbau — установка напольного отопления фото и изображения rote kunststoffrohre — установка напольного отопления фото и фотографии

Установка der Fußbodenheizung des Hauses. старинное искусство

Установка der Fußbodenheizung im Haus. rote Kunststoffrohre

wärme- und reflektierende verstärkte aluminiumfolie — underfloor heating installation stock-fotos und bilder

Wärme- und reflektierende verstärkte Aluminiumfolie

warme wasser etage, rühren konkrete etage — underfloor heating installation stock-fotos und bilder

Warme Wasser Etage, rühren konkrete Etage

Панель термостата fußbodenheizung — установка теплого пола стоковые фотографии и изображения

Панель термостата Fußbodenheizung

Процесс установки электрички fußbodenheizungsmatten — установка напольного отопления стоковые фотографии и изображения

Процесс установки электрички

beine des mädchens auf dem teppich sitzen in der Toilette auf der Toilette. das konzept des einfrierens der füße vom boden, fußbodenheizung in den badezimmern. гигиена и забота о теплых полах в туалете, установка теплых полов stock-fotos und bilder

Beine des Mädchens auf dem Teppich sitzen in der Toilette auf…

Beine des Mädchens auf dem Teppich, das in der Toilette auf der Toilette sitzt. Das Konzept des Einfrierens der Füße vom Boden, Fußbodenheizung in den Bädern. Hygiene und Sauberkeit von Teppichen in der Toilette, Reinigung gegen Pilze und Feuchtigkeit

fußbodenheizung in haussanierung — установка напольного отопления stock-fotos und bilder

Fußbodenheizung in Haussanierung

Fußbodenheizung in der Haussanierung

etage Heizung system — монтаж напольного отопления стоковые фото и изображения

Etage Heizung system

установка и установка массивного паркета über fußbodenheizung — установка напольного отопления стоковые фото и изображения концепция facharzt ma — установка напольного отопления фото и фотографии

Reparatur und Wartung von Heizungsanlagen Konzept. Фахарцт ма

Reparatur und Wartung von Heizungsanlagenkonzept. Spezialist repariert Ihre Fußbodenheizung. Ein erwachsenes Männchen stellt die Ventile am Wasserverteiler ein. Селектив Фокус. Я Циммер. Serienteil.

fußbodenheizung. nahaufnahme des wasserbodensystems im inneren — установка напольного отопления фото и фото

Fußbodenheizung. Nahaufnahme des Wasserbodensystems im Inneren

Installation einer Fußbodenheizung. Nahaufnahme des Innenraums des Wasser-Fußbodenheizungssystems. Рорляйтунген. Индивидуэль Heizung.

Struktur des erdwärme-heiz- und kühlsystems mit erdwärmepumpe — установка напольного отопления stock-fotos und bilder вербинден. der rand des film ist zum betrachter hin gebogen — монтаж напольного отопления стоковые фотографии и изображения

Der Master mit Zange fixiert die Klemme in einem Kupferstreifen…

Der Master mit Zange fixiert die Klemme in einem Kupferstreifen auf einem Folienboden zum Verbinden von Drähten. Der Rand des Films ist zum Betrachter hin gebogen

reparatur- und servicekonzept heizsysteme. facharzt inspiziert — монтаж теплого пола стоковые фото и чертежи

Reparatur- und Servicekonzept Heizsysteme. Facharzt inspiziert

Reparatur- und Servicekonzept Heizungsanlagen. Spezialist prüft Fußbodenheizung. Erwachsene Männer überprüfen die Dichtheit der Rohre am Wasserkrümmer. Селектив Фокус. Дриннен. Serienteil.

verlegung und Installation von Massiv Parkett über fußbodenheizung — монтаж напольного отопления stock-fotos und bilder

Verlegung und Installation von Massiv Parkett über Fußbodenheizung

warme wasser etage, rühren konkrete etage — установка напольного отопления Stock-fotos und bilder Etage, Warme Wassertage, Warme Wassertage,

Warme Wasser etage, rühren konkrete etage konkrete Etage

fußbodenheizung, rohre und rohrleitungen. Weißer Ingenieur Helmet. — установка напольного отопления stock-fotos und bilder

Fußbodenheizung, Rohre und Rohrleitungen. Шлем Weisser Ingenieur.

fußbodenheizung auf einer baustelle — подставка для нагрева в нижней части. установка fußbodenheizung — установка теплого пола фото и фотографии

Junger Mann, установка fußbodenheizung

Ein 30-jähriger Mann installiert die Fußbodenheizung für sein neues Haus.

fußbodenheizung mit weißen rohren während der konstruktion — установка напольного отопления stock-fotos und bilder

fußbodenheizung mit weißen rohren während der Konstruktion

Fußbodenheizung mit weißen rohren während des Baus. Heizungs- und Elektroinstallation

heizmatte auf weißemhintergrund. 3D иллюстрация — установка напольного отопления фото и изображения

Heizmatte auf weißem Hintergrund. 3D иллюстрация

fußbodenheizung — монтаж теплого пола стоковые фото и изображения

Fußbodenheizung

estrich über fußbodenheizungsrohre in wohnimmobilien — underfloor heating installation stock-fotos und bilder

Estrich über Fußbodenheizungsrohre in Wohnimmobilien

Einbau einer Fußbodenheizung in Wohnliegenschaften, letzte Ausbaustufe, Estrich über die verlegten Rohre, geschützte Fenster, Blockwände im Erweiterungsbauprojekt, selektive Fokussierung

черный fußbodenheizung — монтаж теплого пола stock-fotos und bilder

Black Fußbodenheizung

fußbodenheizung wasserleitungen — underfloor heating installation stock-fotos und bilder

Fußbodenheizung Wasserleitungen

Wasser-Fußbodenheizungsrohre in einem Betonboden

fußbodenheizung — underfloor heating installation stock-fotos und bilder

Fußbodenheizung

grüne rohrleitungsanlage fußbodenheizung — underfloor heating installation stock-fotos und bilder

grüne Rohrleitungsanlage Fußbodenheizung

nahaufnahme details der fußbodenheizung, fußbodendetails der industriellen heizungsinstallation — установка напольного отопления stock-fotos und bilder

Nahaufnahme details der Fußbodenheizung, Fußbodendetails der. ..

installation von fußbodenheizung enden in wohnimmobilien — underfloor heating installation stock-fotos und bilder

Installation von Fußbodenheizung enden in Wohnimmobilien

Einbau einer Fußbodenheizung in Wohnimmobilien, Kunststoffschicht über gedämmten Böden, darüber verlegte Rohre , geschützte Fenster, Blockwände im Erweiterungsbaupprojekt, selektive Fokussierung

baustellendetails mit bodensystem, fußbodenheizung — установка напольного отопления стоковые фотографии и изображения

Baustellendetails MIT Bodensystem, Fußbodenheizung

Eingießen Betoge Etage — Установка под нижней части нагрева Сток -Фотос Und Bilder

Eingießen Beton Etage

Moderne Fustronhode -Belizer. -fotos und bilder

Wasser-Bodenheizung unter dem Boden

Wasser-Fußbodenheizung, Fußbodenheizung

установка eines wärmeisolierten bodens, установка фон wasserleitungen, современная техника дер Heizung де дома. — монтаж теплого пола стоковые фотографии и изображения

Installation eines wärmeisolierten Bodens, Installation von…

Installation eines wärmegedämmten Bodens, Installation von Wasserleitungen, moderne Technologie der Heizung des Hauses.neu

fußbodenheizung — установка напольного отопления stock-fotos und bilder 9000hr установка инженерных систем в г. Эйнем. objektivblende — монтаж напольного отопления фото и фото

Fußbodenheizungsrohr. Установка von Engineering-Systemen в…

Этейдж Heizung System-Установка с нагреванием в нижней части.

Rohrschlosser montierte Fußbodenheizung Installationssystem Fußbodenheizung Fußbodenconstruktion mit roten Ventilen

fußbodenheizung — установка напольного отопления стоковые фотографии и изображения

Fußbodenheizung

Installation einer Fußbodenheizung

weiße rohre von fußbodenheizungen, verteilt in einem einfamilienhausauf isolierfolie. — установка напольного отопления фото и изображения

Weiße Rohre von Fußbodenheizungen, verteilt in einem…

панель управления Heizung — установка напольного отопления фото и изображения

панель управления Heizung

fußbodenheizung in einem neuen gebäude. innenarchitektur und veredelung — монтаж теплого пола стоковые фото и изображения

Fußbodenheizung in einem neuen Gebäude. Innenarchitektur und …

Установка Der Fußbodenheizung mit der verlegung der rohre — установка под нижней части нагрева. — монтаж напольного отопления фото и фото

Kontur des wärmeisolierten Bodens

Nahaufnahme der Kontur von wärmegedämmtem Boden

fußbodenheizung, zentralheizung details auf der baustelle — underfloor heating installation stock-fotos und bilder

Fußbodenheizung, Zentralheizung Details auf der Baustelle

kabelbruch in der etage — underfloor heating installation stock-fotos und bilder

Kabelbruch in der Etage

Drahtbruch im Boden, Installation einer Fußbodenheizung

heizung-control-panel — установка теплого пола стоковые фотографии и изображения

Heizung-Control-panel

Heizungsbedienfeld, Installation einer Fußbodenheizung in einem niederländischen Haus

fußbodenheizung — underfloor heating installation stock-fotos und bilder

Fußbodenheizung

fußbodenheizung montage — underfloor heating installation stock-fotos und bilder

Fußbodenheizung Montage

unterputz-spülsystem installation für wandhängende wc — установка теплого пола stock-fotos und bilder

Unterputz-Spülsystem Installation für Wandhängende WC

etage, heizung, wände isolierung und schallisolierung.
