Как правильно заливать теплый водяной пол: смесь для стяжки водяного пола, под раствор

Содержание

заполнение, проверка-опрессовка, пуск и слив

Водяной теплый пол — специфическая система и у незнакомого с ней человека возникает масса вопросов, которые касаются запуска и эксплуатации. Даже такой простой, казалось бы, процесс, как заливка теплоносителя, в случае с водяным теплым полом далеко не прост. А нужны еще опрессовка, слив системы и ее промывка. Обо всех этих операциях и способах их проведения читайте ниже.

Куда и когда заливать теплоноситель

Способ подачи теплоносителя зависит от строения вашей системы. Если предусмотрено использование водопроводной воды, есть специальный кран, открывающий подачу. Для залива других жидкостей в подающей части коллектора должен быть специальный наконечник с запорным краном, к которому подключается специальное опрессовочное устройство, которое можно использовать и для залива теплоносителя. Эти аппараты бывают ручными, бывают автоматическими. В принципе, устройство можно не покупать, а взять на прокат в специализированном магазине. Но если вы будете использовать в качестве теплоносителя воду, то пользоваться им придется ежегодно (менять воду в теплых полах нужно перед каждым сезоном), так что в этом случае можно подумать о покупке.  Видео, в котором представитель одной из фирм рассказывает об опрессовочниках, расположено внизу страницы. Если интересно — посмотрите. Для спуска системы на выходном коллекторе тоже должен быть специальный кран.

Вне зависимости от того, вверху или внизу находится подающий коллектор, подаем теплоноситель через запорный кран подачи

Перед тем, как заливать теплоноситель, теплый пол нужно промыть проточной водой. Внутри неизбежно есть смазочные материалы, составы, которые использовались при производстве составляющих системы. Скорее всего, в трубы на стадии монтажа попали стружки, мелкие обрезки и другой мусор. Потому  промывка — обязательный этап. Для этого несколько раз систему заполняют водой, а потом сливают. После того как вода сольется абсолютно чистой, можно считать промывку законченной.

Кроме первого пуска системы, промывка обязательна перед каждой сменой теплоносителя. Если используется вода (мягкая или дистиллированная), замена происходит ежегодно. При использовании антифризов нужно придерживаться рекомендаций производителя. Кто-то рекомендует менять теплоноситель каждые 2-3 сезона, а кто-то раз в 10-15 лет (есть и такие составы). Но промывать систему водой перед каждой сменой теплоносителя обязательно.

Тестовый запуск водяного пола или опрессовка

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Перед стяжкой сливать систему не нужно: раствор укладывают при заполненных трубах, чтобы они приняли «рабочие» размеры.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора. Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Делать каркас нужно, если использовали самофокусирующиеся системы крепежа. Если привязывали трубы к сетке — проблем не бывает.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности,  снова заполнять и тестировать. После выхода на проектную температуру теплоносителя, оставить систему на 2-3 дня. Если никаких повреждений не выявлено, можно заливать стяжку (охладив предварительно теплоноситель).

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом. «Незамерзайки» отличаются повышенной текучестью. Потому желательно проверить систему перед заливкой стяжки именно с рабочей жидкостью. Тем более что заливать стяжку нужно на заполненных трубах, а воздух для этого подходит слабо.

При испытании с давлением выше 4 Бар спускные краны-воздухоотводчики нужно закрывать, потому что через некоторое время начнет из них выходить вода или теплоноситель.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Опрессовка системы из сшитого полиэтилена проходит по-другому. Сначала трижды систему проверяют на холодной воде при высоком давлении. Тестовое давление — в два раза выше рабочего, но самое низкое — 6 Бар. Доводите давление в системе до 6 Бар, после чего оно начинает падать. Систему оставляете на пол часа, затем поднимаете давление до 6 Бар повторно, и через пол часа еще раз (всего 3 раза). После этого поднимаете давление до опрессовочного (в два раза выше рабочего) и оставляете на сутки. Если за это время падение давления незначительное (меньше 1,5 Бар) и следов течей нет, тестирование пройдено успешно.

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Как залить теплоноситель

Перед заливкой теплого пола нужно закрыть все вентили коллекторного узла, подсоединить шланг ко входному наконечнику. Если собрались систему промывать, то к выходному наконечнику также лучше присоединить шланг, второй конец которого завести в канализацию, емкость или в сливную яму.

Начинают заливку с одной петли. На этом контуре открываются вентили (все остальные закрыты), он заполняется, выпускается воздух (шипят спускные клапаны-воздухоотвочики). Включаете насос на непродолжительное время. Снова начинают шипеть воздухоотводчики, насос выключили. Дождались, пока выйдет весь воздух, снова включили насос. Повторяете до тех пор, пока воздух перестанет выходить, затем  приступаете к заполнению следующей петли.

Заливать теплоноситель в систему теплого пола нужно через соответствующий вход коллектора

Перед заправкой другого контура, вентили заполненного закрываются. Процесс повторяется до тех пор, пока не будут заполнены все петли теплого пола. Потом все вентили (входные и выходные) рабочих контуров открываются, вода (или другой теплоноситель) прокачивается до полного удаления воздуха. Система готова к тестированию или запуску.

Как запустить теплый пол

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади. Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Как слить воду из контуров

Особенность водяного теплого пола состоит в том, что у него при правильной укладке нет нижней точки и крана там тоже нет. Потому для слива системы придется пользоваться компрессором. Он подключается ко входному (подающему) коллектору (не перепутайте, именно ко входному). Если коллекторный узел у вас заводской сборки, то на нем стоят специальные устройства, предотвращающие обратный ход теплоносителя. И если вы компрессор подключите к коллектору «обратки», то теплоноситель не спустите, зато можете повредить узел.

Итак, на подающем коллекторе, на специальном вентиле для залива воды снимаете воздухоотводчик,  и, прикрутив на его место переходник, подключаете выход компрессора. На обратном коллекторе к сливному вентилю подключаете шланг, который выводите в ведро или в канализацию.

Как выглядят элементы коллектора, которыми нужно будет манипулировать при сливе/заливе теплоносителя

Оставляете открытыми запорные вентили только одной петли теплого пола. Включаете компрессор, вода начинает выходить под давлением (придерживайте сливной шланг). Компрессор оставляете включенным до тех пор, пока не пойдет воздушно-капельная взвесь. Тогда его отключаете, закрываете вентили слитого контура, открываете запорную арматуру следующего и снова включаете компрессор. Так, поочередно открывая запорную арматуру, сливаете воду со всех контуров.

Так как протяженность контуров бывает значительной, то на стенках остается значительное количество жидкости. Ее требуется удалить повторно. То есть через несколько часов процедуру повторите. Только тогда можно сказать, что теплоноситель теплого пола слит полностью.

Итоги

Эксплуатация системы водяного подогрева — несложная задача, но требующая времени. Все что требуется — «заправить» пол выбранным теплоносителем и постепенно вывести систему на рабочие температуры. Периодичность смены теплоносителя зависит от его типа: если залита вода, нужна замена каждый год (перед началом сезона), если использовали незамерзающую жидкость, то замена (слив, промывка и залив) производится один раз в 3-5 лет.

Теплый водяной пол чем заливать. Состав и марка бетонной стяжки

Главная » Оборудование » Теплый пол

Обустройством теплого пола сейчас никого не удивишь, многие считают его эффективной отопительной системой в домах, не требующей сложности обслуживания. Обогрев напольного покрытия представляет собой сплошную батарею, которая обеспечивает комфортную температуру воздуха в жилище.

Теплые полы бывают электрическими или водяными, их нагревательные элементы размещаются в цементной, сухой или полусухой стяжке под напольным покрытием: клинкером или керамической плиткой, паркетом или ламинатом.

От правильности приготовления раствора зависит надежность всей системы обогрева.

Теплый водяной пол чем заливать. Состав и марка бетонной стяжки

Стяжка должна соответствовать высоким требованиям, чтобы она выдержала тепловую и механическую нагрузки. Главное требование, это достаточная плотность. Этот показатель полностью зависит от марки бетона. Для теплого пола рекомендованная марка 150-300. Такая разница в марке объясняется просто:

  • М150 – для жилых помещений.
  • М300 – для промышленных помещений.

Также стоит упомянуть и про присадки. Если бетон изготовлен качественно , то можно сэкономить и обойтись без них. Однако здесь вступает в силу пословицу «Кашу маслом не испортишь». Так, наличие в бетонной смеси присадок только увеличит качество отопления в целом. Например, это будет положительно влиять на скорость прогрева отопительного «пирога» и как результат, экономия энергоресурсов.

В бетон для теплого пола следует добавить пластификатор. Он необходим для того, чтобы предотвратить растрескивание стяжки при ее нагревании.

Заливка чистовой стяжки осуществляется непросто цементно-песчаным раствором. Необходим бетон, в основе которого лежит отсев или щебень мелкой фракции. Почему? Стяжка, выполненная из бетона, намного прочнее простой цементно-песчаной. Например, преимущество заключается в улучшенной теплоотдаче.

Что касается состава смеси, то важно придерживаться следующих пропорций:

  • Бетон из отсева – 1 (цемент) : 6 (отсев).
  • Бетон из щебня и песка – 1 (цемент) : 4 (щебень) : 3,5 (песок).

Этот состав относительный. В каждом отдельном случае соотношение может быть разным. Например, качество песка, отсева или щебня может явно отличаться. Готовая смесь должна быть достаточно пластичной. В процессе замешивания вы можете определить, что нужно добавить – одной части щебня или песка. Не бойтесь экспериментировать!

Для заливки стяжки теплого водяного пола можно приобрести уже готовую смесь. Она продается в сухом виде. Ее достаточно размешать с водой при помощи строительного миксера. В составах таких смесей уже предусмотрены специальные присадки, пластификатор и тому подобное.

Цементно-песчаная смесь для теплого пола. Состав и устройство стяжки для водяного теплого пола

Для организации напольного водяного отопления важную роль играет стяжка. Стяжка для теплого пола должна соответствовать четким пропорциям и иметь необходимый состав. Благодаря этому она прослужит долгие годы, и не будет разрушаться под воздействием тепла.

Зачем нужна стяжка

Стяжка это основание пола. На нее накладываются статические нагрузки при размещении мебели, а также динамические нагрузки при ходьбе людей. Кроме все прочего она фиксирует трубы. Качественно изготовленная стяжка создаст уют и комфорт в общем виде помещения если она выполнена ровно, это важное условие!

Заливка осуществляется после укладки водяного теплого пола. Трубы должны быть выпущены на поверхность выше уровня стяжки. Лучше сделать выпуск с небольшим запасом.

Из чего изготавливается стяжка

В большинстве случаев используется цементно-песчаная смесь. Но в составе будет находиться не только песок и цемент. В стяжку дополнительно добавляют пластификатор. Чтобы сэкономить цемент используется щебень или керамзит.

Отталкиваясь от будущего напольного покрытия, содержание цемента в растворе может быть разным.

Разные составы цементного раствора.

  • В большинстве случаев используется такое соотношение смеси песка к цементу (3:1). Для получения необходимой консистенции добавляется вода. В результате должна получиться смесь, напоминающая сметану. Дополнительно в состав добавляется клей ПВА. Он используется в качестве пластификатора. Его пропорция равняется: 1 кг ПВА на мешок цемента.
  • Пропорция раствора будет зависеть от будущего использования пола, а вернее вида финишного отделочного материала. Если будет укладываться кафель, ламинат, паркет и тому подобное, то состав раствора будет иметь такие пропорции: 1 (цемент) : 5 (песок) : 0,7 (вода). Если планируется стелить мягкие напольные материалы, типа линолеума или ковролина, то пропорция раствора будет немного изменена: 1 (цемент) : 4 (песок) : 0,7 (вода).
  • Для увеличения прочности в составе стяжки может использоваться щебень. Пропорция раствора должна соответствовать следующему значению: 1 (цемент) : 3 (песок) : 5 (щебень). Что касается воды, то она используется обычно до половины общего веса цемента.

Технология укладки

Процесс заливки напольной плиты может отличаться для помещений разного назначения и планировки. Общая схема укладки стяжки состоит в нескольких этапах:

  • уборка пола вплоть до очистки бетонного основания;
  • заливка выравнивающей стяжки. Если напольная плита будет неравномерной по толщине, она может преждевременно разрушиться из-за перепадов температур по своему объему;
  • укладка пленки (препятствует протеканию раствора на нижние этажи) и слоя пенопласта (повышает эффективность теплоотдачи к верхней части пола). Поверх пенопласта иногда размещают теплоизолирующую (отражающую) пленку;
  • установка выбранной системы отопления;
  • заливка приготовленного заранее раствора. Между стенами и стяжкой необходимо предусмотреть деформационные стыки для компенсации циклов расширения и сжатия. С этой же целью в большой комнате укладывают промежуточные амортизационные швы.

Про марка раствора для стяжки теплого пола читайте ниже.

Можно ли заливать теплый пол бетоном с щебнем. Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

  • М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
  • М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

  • Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
  • Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
  • Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

  1. Повреждение расширяется.
  2. Делаются поперечные штробы через каждые 20 см.
  3. В проделанные каналы укладывается металлическая проволока.
  4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
  5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

avtonomnoeteplo.ru

Черновая стяжка под теплый пол. Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Сухие смеси для выравнивания пола

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Расход пластификаторов

Как правило, при расчете, сколько потребуется пластификатора в раствор, исходят из того, какими техническими характеристиками должен обладать конечный продукт. Так как в случае с установкой теплого водяного пола таких качеств много, то и концентрация специальных веществ в бетоне должна быть высокой.

Обычно, производители указывают, что нужно брать от 0.5 до 1 л добавки на м2, но это весьма приблизительная рекомендация.

Как показывает практика, расход пластификатора для теплого пола должен опираться на следующие показатели:

  1. Количество добавки не может превышать 10% от всего объема используемого цемента.
  2. Если применяется жидкий пластификатор, то его количество колеблется от 0.5 -1 л на 150 г цемента (сухого).
  3. Концентрация, необходимая при замесе указывается на упаковке.

Стяжка, сделанная под теплый водяной пол по всем правилам, обеспечит равномерное распространение тепла в доме и будет долго служить своим владельцам.

netholodu.com

Заливка водяного теплого пола. Причины и материалы для заливки теплого пола

Технология заливки теплого пола своими руками предусматривает устройство стяжки. Она выполняет функции основания пола. Именно на нее приходится основная часть статических нагрузок от мебели и техники, установленной в помещении, а также динамические нагрузки от перемещения предметов интерьера и людей. Стяжка фиксирует трубы теплого водяного пола и обеспечивает ровную поверхность, от чего напрямую зависит общий вид комнаты и качество монтажа выбранного финишного напольного покрытия.

Схема стяжки керамзитобетона на землю под теплый пол.

Заливка выполняется после того, как будет завершен монтаж труб теплого водяного пола. Важно, чтобы трубы были выпущены выше планируемого уровня заливки, т.е. они должны иметь запас. В том случае если трубная система теплого водяного пола полностью смонтирована, то можно приступать к заполнению пространства между трубами специальным раствором.

Как правило, заливка выполняется обыкновенным цементным раствором с заполнителем, позволяющим снизить расход цемента и увеличить прочность готовой заливки. Технология позволяет использовать в качестве заполнителей песок и щебенку. Если вы добавите в раствор для заливки теплого водяного пола песок, то получится цементно-песчаный раствор. В него можно добавить щебенку, и тогда будет получен более прочный бетонный раствор.

Как правило, для заливки теплых полов используется обычный цементно-песчаный раствор.

Технология предусматривает использование 1 части цемента и 3 частей песка, а также воды. Песок преимущественно кварцевый.

Пеноплекс пользуется большой популярностью.

Зачастую для заливки теплого водяного пола используются разнообразные готовые составы. Их характеристики аналогичны характеристикам обычной цементно-песчаной смеси. Применение таких составов очень удобно при выполнении больших объемов работ. Все компоненты готовых смесей сбалансированы и не требуют дополнительного перемешивания. Нужно лишь добавить указанное производителем количество воды и немного перемешать раствор миксером или дрелью со специальной насадкой. Чтобы раствор был более пластичным и мог проникнуть в наиболее труднодоступные места, добавляются разного рода пластфикаторы.

Не менее часто для заливки теплого пола используются самовыравнивающиеся смеси. Подобные составы распространяются по уровню без дополнительных усилий со стороны человека и существенно упрощают финишное выравнивание заливки перед монтажом напольного покрытия.

Функции напольной стяжки

Стяжка тёплого пола даёт возможность одновременно выровнять в случае необходимости черновые полы и создать защитное покрытие нагревательных элементов.

Бетон хорошо передает тепло от нагревательного элемента

Кроме этого, бетон служит в качестве медиатора передачи тепла от нагревательной конструкции внутреннему объёму помещения.

Бетонирование напольных обогревательных систем следует производить в том случае, если в качестве нагревательного элемента применяется электрический кабель или металлические трубы.

При монтаже систем инфракрасного обогрева стяжка пола допускается лишь в качестве выравнивающего основания.

Выравнивание основания

Часто бывает так, что межэтажные перекрытия или черновые полы имеют некоторые уклоны в горизонтальной плоскости. Причины этого могут быть самые разные – от нерадивости строителей до просадки основания дома.

Бетонная стяжка для тёплого пола необходима в том случае, если основание имеет перепад более чем 1 см по вертикали на 1 метр длины. Особенно актуальна выравнивающая стяжка для тёплого водяного пола, так как перепад высот может отрицательным образом сказаться на циркуляции теплоносителя по трубам системы.

Для электрических тёплых полов ровное основание хоть и не столь критично, но всё же желательно. В противном случае при заливке верхнего слоя, располагающегося непосредственно под финишной отделкой, глубина залегания нагревательных элементов может оказаться различной, а это не лучшим образом скажется на равномерности прогрева помещения.

Защита обогревательных элементов

Бетон защищает нагревательный контур от механических повреждений

Бетонный слой, залитый поверх нагревательных элементов, выполняет для них защитную функцию. Особо уязвимыми местами в данном случае являются изоляционная оплётка электрических кабелей и пластиковые трубы, по которым циркулирует теплоноситель.

Под весом мебели, бытовой техники и людей, перемещающихся по комнате, изоляция проводов постепенно истирается, а сами кабеля могут быть перебиты нечаянным ударом сквозь мягкое напольное покрытие (линолеум, ковролин).

Ещё более подвержены внешнему воздействию полимерные трубы водяных систем обогрева.

Под внешним давлением труба может быть легко пережата, что создаст проблемы для циркуляции теплоносителя, и, следовательно, для прогрева комнаты. Бетон для тёплого пола в данном случае является своеобразной защитной бронёй.

Статья по теме: Правильная поклейка обоев своими руками: 5 этапов

Теплопередающая функция

Бетонная стяжка для тёплого пола также играет роль «медиатора», проводника тепла от нагревательных элементов всему объёму комнаты.

Электропроводка или трубы, вмонтированные в стяжку из бетона, работают на обогрев гораздо эффективнее, чем если бы они находились под дощатым или полимерным настилом.

Это связано с высоким коэффициентом теплопроводности бетона, намного превышающим показатели всех других материалов для напольных покрытий.

По этой причине не рекомендуется поверх бетонных полов настилать теплоизолирующие материалы: утеплённый линолеум, ковровые покрытия, подложку под ламинат и т.д. Это может свести к минимуму КПД напольных обогревательных систем. Лучший вариант финишного покрытия поверх бетонного слоя – это кафельная плитка, керамогранит, клинкер.

То есть такие материалы, коэффициент теплопередачи которых сравним с аналогичным коэффициентом для бетона.

Водяной теплый пол | Pexheat.com

Feels So Good

Водяной подогрев пола — один из самых востребованных методов обогрева, используемых сегодня. Он работает, пропуская теплую воду через трубу, установленную в полу. Тепло передается от воды по трубам в систему пола. Водяной теплый пол очень универсален. Его можно устанавливать в бетонные плиты, под черновой пол, поверх чернового пола в тонких плитах и ​​шпалах. Обычно мы можем найти способ установить систему отопления на любой этаж. Поскольку вы обогреваете весь пол, из-за мебели не остается холодных мест. Теплые полы не влияют на дизайн помещения.

Теплые полы — идеальны для предприятий

Водяной подогрев полов отлично подходит для коммерческих помещений. Склады с высокими потолками могут удерживать тепло около пола, где это необходимо. Магазины с большими дверями, которые открываются, чтобы впускать/вывозить транспортные средства или материалы, могут удерживать тепло, потому что оно накапливается в массе здания, а не в воздухе. Когда двери открываются, воздух охлаждается, но как только двери закрываются, восстановление происходит быстро из-за большой массы тепла. Коммерческие помещения также выигрывают от полов с подогревом, поскольку жильцы чувствуют себя комфортно при более низких температурах воздуха, чем в системах, использующих нагретый воздух. Когда слесарь стоит/сидит/лежит на отапливаемом полу, он чувствует себя более комфортно при температуре воздуха 60-65 F, чем в цехе, нагретом до 70F принудительным воздухом.

Самый эффективный вид отопления.

Поскольку большинство зон лучистого теплого пола можно отапливать с помощью воды низкой температуры, мы можем максимизировать экономию энергии, используя преимущества современных высокоэффективных котлов и водонагревателей, а также тепловых насосов. Новые технологии управления позволяют системе работать при самых низких температурах воды, необходимых для обогрева зон. Это значительно снизит потери энергии, а также повысит тепловой комфорт.

Сделайте это место любимым

Наконец, людям нравится ощущение подогрева пола. Если вы являетесь подрядчиком, убедитесь, что вы рекомендуете добавить подогрев пола в проект вашего клиента. Они не хвастаются вашей тяжелой работой по установке радиаторов с ребристыми трубками, но они будут в восторге от сияющего пола, который вы уложили. Если вы домовладелец, превратите свой дом из дома, который вам нравится, в дом, который вы любите. добавив к нему лучистый теплый пол.

Типы водяных систем отопления

Плитное отопление

Заливка бетона? Вставьте в него трубку. Самый удобный и недорогой способ установки излучающей системы.

Тонкая плита

Заливка легкой тонкой бетонной плиты на пол увеличивает тепловую массу для быстрого прогрева пола.

Спальная система

Легкие и малоударные, шпалы удерживают трубы высоко в полу без веса бетонной плиты.

под полом

Нулевое воздействие на верхний этаж, если нижний этаж открыт, и лучшим выбором может стать излучающая система Under Floor.

5 причин, почему ваш теплый пол не работает

Ваши полы с подогревом очень долговечны и долговечны, но, как и все системы отопления, они могут выйти из строя и перестать работать должным образом. Если это произойдет, лучше всего устранить распространенные проблемы с подогревом пола, чтобы вы могли быстро вернуться к жарким теплым полам, которые обеспечивают стабильное и эффективное тепло.

Почему не работает подогрев пола?

Проблемы с вашей системой лучистого обогрева пола будут зависеть от типа вашей системы.

Большинство домохозяйств имеют либо электрическую систему подогрева пола, либо водяную излучающую систему. Электрические системы нагревают кабели под вашим полом, чтобы обогреть ваш дом, в то время как гидравлические системы подают горячую воду через нагревательный змеевик, установленный под вашим полом.

Вот наиболее типичные проблемы теплового излучения, с которыми мы сталкиваемся:

1. Автоматический выключатель продолжает срабатывать

Если вы столкнулись с отключенным автоматическим выключателем, основной причиной может быть электрическая коробка. Скорее всего, ваша система отопления сработала из-за того, что для ее поддержки недостаточно электроэнергии. Чтобы определить, есть ли у вас автоматический выключатель нужного типа и номинала, обратитесь к руководству по установке. В нем будет указана электрическая мощность, необходимая для вашей системы.

Однако теплые полы не требуют большого количества электроэнергии, поэтому в этом может быть виновата неисправная проводка. Поскольку это электрический проект, который вы не должны выполнять самостоятельно, вызовите лицензированного электрика, чтобы он провел тесты на сопротивление и безопасно отремонтировал вашу систему.

Перегрузка контура

Перегрев термостатов и частые перебои в подаче электроэнергии являются двумя признаками перегрузки контура. В результате вам следует подумать об обновлении вашей электрической панели. Или, в некоторых случаях, например, если у вас старый дом, может иметь смысл установить выделенный контур для ваших полов с подогревом. Поговорите с электриком, чтобы обсудить возможные варианты.

2. Неисправный настенный термостат

Многие проблемы с теплым полом связаны с термостатом — к счастью, это одна из самых простых проблем, которые можно решить.

Чтобы установить, является ли причиной неисправности термостат, сначала убедитесь, что на устройство подается питание. Как? Используйте бесконтактный тестер напряжения, чтобы определить наличие напряжения. Если такового нет, направляйтесь в сервисную панель и ищите перегоревший предохранитель. Затем просто замените предохранитель или переустановите автоматический выключатель, чтобы решить проблему.

Если вы видите, что на термостат подается питание, используйте тот же бесконтактный тестер напряжения, чтобы проверить напряжение на соединительной коробке (для электрической системы) или зональном клапане (для гидравлической системы). Отсутствие электричества в этих местах означает, что ваш термостат сломан, и вам необходимо купить новый.

Прежде чем спешить в магазин, найдите время, чтобы отключить автоматический выключатель и возьмите отвертку, потому что лучше всего снять старый термостат и взять его с собой. (Таким образом, вы сможете купить точную замену!) Для этого снимите крышку и ослабьте все винты. Затем осторожно вытащите провода, чтобы полностью отсоединить блок от стены.

Примечание: Если у вас есть программируемый термостат, он может поставляться с датчиком пола, который предотвращает достижение нежелательно высокой температуры ваших полов с подогревом. Эти датчики могут выйти из строя и потребовать ремонта. В этом случае на экране дисплея термостата должно появиться предупреждение об ошибке.

3. Поврежденные маты или кабели

Это редкое явление, но нагревательные кабели или маты в электрической системе могут быть повреждены. Это может произойти в процессе установки или если что-то тяжелое упало на пол. Треснувшая плитка также может привести к тому, что система обогрева пола перестанет работать.

Обнаружить неисправный нагревательный кабель или мат очень сложно. Нагревательный элемент либо зажат между черновым полом и готовым напольным покрытием, либо устанавливается под черновой пол. Вызовите специалиста по лучистым полам из Калгари, чтобы осмотреть весь пол и получить доступ к нагревательному кабелю или электрическому мату, который вызывает проблему.

4. Клапаны поврежденной зоны

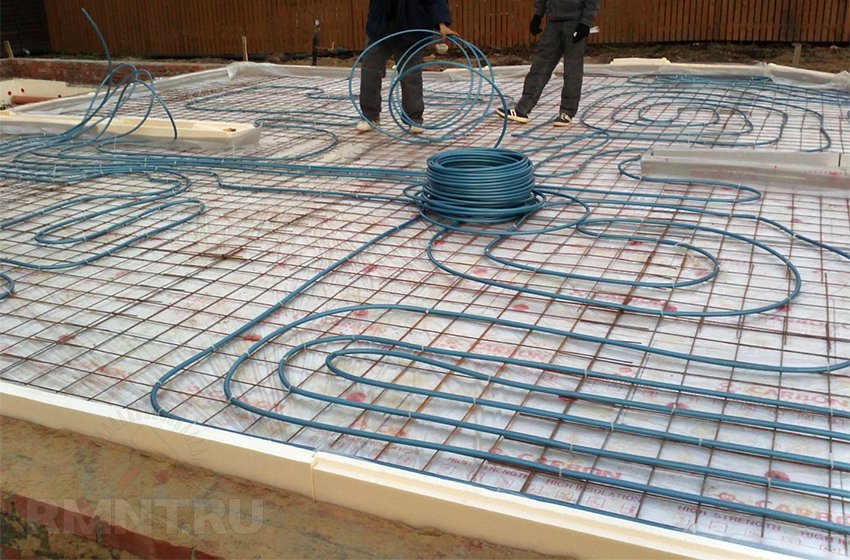

Водяная радиационная система зависит от нескольких клапанов, которые регулируют циркуляцию и температуру воды, протекающей по трубам. Если эти клапаны сломаются или погнутся, это повлияет на работу вашего пола с подогревом.

Еще одна проблема, характерная для гидравлических систем, — это нечто, называемое воздушным шлюзом. По существу, пузырьки воздуха могут образовываться в трубе, ведущей от котельной системы к нагревательному змеевику, вызывая потенциальные закупорки, которые не позволяют теплой воде проходить через систему.

5. Отсутствие теплоизоляции

Если вы обнаружите, что ваши полы не производят достаточно тепла или нагреваются долго, это может быть связано с отсутствием теплоизоляции.

Тепло в кабелях (или трубах) будет распространяться во всех направлениях. Правильная изоляция перенаправляет тепло и направляет его на ваш пол, а не в пространство под ним!

Обеспечьте правильную работу своей системы лучистого отопления (безопасно!)

Обратитесь к специалистам Sun Solar and Electrical для ремонта лучистого отопления в Калгари. Мы знаем, как работают системы лучистого теплого пола и что делать, если они ломаются.

РубрикаПол
