Многие хозяева прекрасно знают, что оборудовать систему отопления в жилище можно самыми разными способами и при помощи самых различных материалов. В последнее время весьма широкую популярность приобрели пластиковые трубы для отопления характеристики которых и объясняют широкое распространение этих структурных частей системы теплоснабжения.

Чтобы разобраться с тем, как самому сделать отопление из пластиковых труб, необходимо рассмотреть особенности этих изделий, изучить их преимущества и недостатки, а также определить, какие инструменты необходимы для их монтажа.

Именно об этом далее и пойдет речь.

Виды пластиковых труб для отопления

При выборе таких конструкций, как трубы пластик для отопления также следует подбирать в индивидуальном порядке, так как основных разновидностей этого материала существует две:

• полипропилен;
• сшитый полиэтилен.

Для того чтобы разобраться с тем, как сделать отопление из пластиковых труб, необходимо рассмотреть технические особенности двух этих вариантов пластика.

Технические характеристики пластиковых труб для отопления

Основой полипропилена выступают особые гранулы, имеющие белый оттенок. По плотности этот материал уступает воде, а температура его плавления варьируется в пределах от 130 до 170°C в зависимости от того, какое количество добавок стабилизирующего характера используется.

Важно помнить, что при эксплуатации пластика в условиях температуры, значительно меньшей точки плавления, этот материал склонен к размягчению, что отрицательно сказывается на его прочности. По этой причине наибольшей рабочей температурой пластика должен быть показатель в 95°C.

Пластиковые трубы для системы отопления, изготовленные из полипропилена, изнутри имеют гладкую поверхность. Говоря о достоинствах такого материала, стоит отметить отсутствие каких-либо скапливаемых внутри этих изделий отложений, а также подчеркнуть отсутствие склонности к образованию коррозионного налета. Более того, пластмассовые трубы для отопления из полипропилена являются диэлектриками, что полностью исключает возможность поражения жильцов дома током в случае замыкания. Отчасти этим и обусловлен выбор полипропиленовых труб для отопления жилых домов.

Техническими характеристиками полипропилена являются следующие:

• в случае работы при температуре, равной 20°C, давление составляет 20 атмосфер, а при температуре в 25°C – 25 атмосфер;
• максимально допустимый параметр температуры – 90 – 95°C, но зачастую он варьируется от 70 до 90°C;
• если оборудование работает на максимальной температуре, то рабочее давление не должно превышать 6 – 7 атмосфер.

Оборудуя пластиковое отопление монтаж полипропилена следует также выполнять с учетов теплового расширения этого материала, которое является довольно большим. Однако значительно уменьшить его показатель можно, обработав поверхность полипропиленовых труб армированием на основе стекловолокна или алюминиевой фольги.

Сшитый полиэтилен как основа для труб отопления

Ввиду того, что стандартный полиэтилен очень легко плавится, изготовить пластиковое отопление своими руками с его помощью практически невозможно. Однако сегодня существует принципиально новый метод производства этого материала путем так называемой сшивки.

Этот вариант обработки полиэтилена предполагает применение химических или лучевых составов, призванных образовать между полимерными молекулами поперечные связи, а не только продольные. Это, в свою очередь, позволит существенно увеличить показатель температуры плавления, а также повысит прочность самого материала.

Отопление из пластиковых труб, выполненное с помощью сшитого полиэтилен, имеет ряд некоторых особенностей (подробнее: «Чем хорош сшитый полиэтилен для отопления – преимущества и недостатки труб»).

Техническими характеристиками стандартного изделия, изготовленного из такого сырья, являются следующие:

• применяется данный вариант труб для обустройства отопления радиаторного типа, а также для обеспечения системы подачи холодной и горячей воды;
• отопительные пластиковые трубы, выполненные из сшитого полиэтилена, имеют рабочее давление, равное 10 кгс/см²;
• говоря о нормальной температуре для таких изделий, нужно сказать, что максимально допустимым значением в данном случае является параметр в 110°C. Даже если на трубе не окажется никаких видимых механических повреждений, то существенное повышение температуры значительно повлияет на срок службы таких пластиковых труб, безусловно, в отрицательную сторону.

При правильном использовании такого оборудования пластиковые трубы для отопления диаметры которых могут иметь самый разный показатель, способны прослужить не менее полувека, что весьма немало. Тем не менее стандартный гарантийным сроком для таких изделий является промежуток времени в десять лет.

Кроме того, несмотря на то, что диаметры пластиковых труб для отопления, изготовленных из сшитого полиэтилена, и эти же параметры у полипропиленовых моделей во многом схожи, стоимость одного метра полиэтиленового образца превышает цену за один метр для полипропилена.

Диаметр пластиковых труб для отопления, выполненных из полиэтилена, также важно учитывать и потому, что, несмотря на гораздо меньшее температурное расширение по сравнению с полипропиленовыми трубами, оно все же имеет место быть (прочитайте также: «Монтаж системы отопления из полипропиленовых труб своими руками»).

Особенности установки пластикового отопления своими руками

Если говорить об особенностях монтажа двух этих вариантов отопительных трубы, то следует отметить, что их резка будет идентичной и будет выполняться посредством особого резака. При отсутствии такого инструмента вполне можно воспользоваться обычной ножовкой, оснащенной полотном по металлу, либо болгаркой.

Но соединение составных частей этих труб будет принципиально разным, поэтому на специфических моментах такой работы, как скрепление функциональных частей отопительных труб из пластика, следует остановиться более подробно.

Процесс пайки пластмассовых труб для отопления

Полиэтилен имеет некоторую специфическую особенность: после его сшивания труба в случае растягивании через некоторое время вновь возвращается в свое исходное состояние.

Это свойство, как правило, является основополагающим при монтаже фитингами:

1. Изначально в пространство в трубе следует ввести конец специально предназначенного для такой работы инструмента, который именуется экстендером.
2. После это трубу необходимо растянуть в несколько этапов, постепенно погружая в нее наконечник.
3. В образовавшееся отверстие следует поместить штуцер фитинга.
4. После его обжатия сам фитинг требуется оснастить запорным кольцом из латуни или пластика. Такой вариант крепления является монолитным, поэтому снять трубу с фитинга можно, лишь срезав ее.

Соединение пластиковых труб для отопления между собой

Основной вид работы, которым будет актуальным в данном случае – это пайка пластиковых труб отопления из полипропилена.

Весь процесс проходит следующим образом:

1. Нагревательная часть простого и удобного в обращении паяльника оснащается насадкой соответствующего диаметра.
2. Далее инструмент разогревается до температуры 260 – 280°C, а затем в пустую часть насадки на несколько секунд нужно погрузить трубу. В этот же момент фитинг, который состоит из муфты, тройника, уголка и пр. , нужно закрепить на второй стороне насадки.
3. После того как поверхности должным образом оплавились, их необходимо соединить, причем делать это нужно, не проворачивая трубу, иначе на пластике появятся волны, что негативно скажется на качестве стыка.

Для того чтобы полностью разобраться в особенностях устройства отопления из пластиковых труб, всегда можно изучить дополнительные фото- и видеоматериалы, которые обычно есть в наличии у специалистов по монтажу такого оборудования. Кроме того, квалифицированные мастера смогут дать нужный совет касательно устройства системы и помочь с проведением любых ремонтных работ.

Характеристики пластиковых труб для отопления на видео:

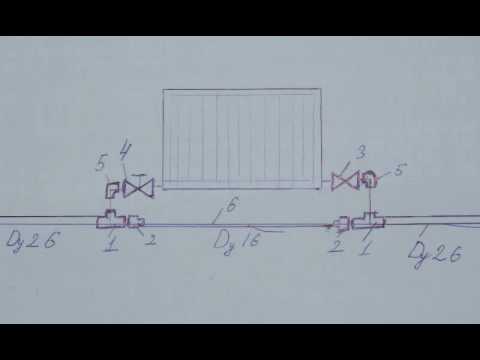

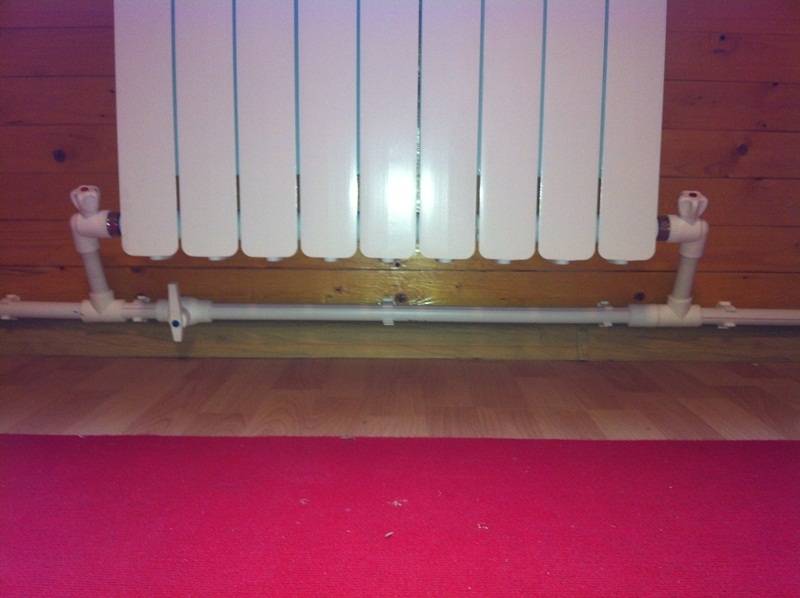

Монтаж отопления из полипропиленовых труб своими руками в частном доме.

Как установить полипропиленовые трубы для отопления

31 июля. Полезные советы Просмотров 622. Комментарии Написать монтаж отопления из полипропиленовых труб своими руками в частном доме №

Монтаж системы отопления один из самых ответственных этапов строительства каждого дома. От того, насколько правильно будут изготовлены элементы элементов системы и произведены монтажные работы, зависит не только тепло в доме, но и расход энергоносителей. Одним из основных компонентов системы отопления являются трубы. Именно они несут теплоноситель от отопительного прибора к радиаторам. Надежность и долговечность труб – залог хорошего отопления в доме.

Если еще пару десятков лет назад альтернативы стальным трубам не было, то в настоящее время широко используются как металлопластиковые, так и пластиковые (полипропиленовые) трубы. И первый, и второй существенно сокращаются и облегчают процесс монтажа всей системы, благодаря отсутствию необходимости сварки. О том, как осуществить монтаж отопления из полипропиленовых труб своими руками, расскажем далее в статье.

Преимущества и недостатки полипропиленовых труб

Говоря о преимуществах и недостатках полипропиленовых труб, их принято сравнивать с металлопластиковыми. Стальные трубы, даже из нержавейки, сейчас применяются крайне редко, ввиду их дороговизны, сложности монтажа и недолговечности. Именно поэтому теперь систему отопления монтируют на основе пластиковых или металлопластиковых труб.

Преимущества системы отопления из полипропилена:

• Дешевая фурнитура. Соединительные фитинги для пластиковых труб производятся из того же полипропилена, поэтому стоят значительно дешевле, чем фитинги для металлопластиковых труб из латуни.
• Паяное соединение выполнено монолитным. Простыми словами, припаянный уголок или тройник становится продолжением полипропиленовой трубки, что является залогом прочного соединения. Недостатком механической арматуры является то, что при нагреве и охлаждении металл соответственно расширяется и сжимается, что со временем приводит к ослаблению соединения и вытеканию влаги из системы. Насыпать пару раз в год все орехи в большом доме — занятие не из приятных.

Недостатки изделий из полипропилена:

• Полипропиленовая трубка не может сгибаться. Если металлопластиковую трубу можно бить практически под любым углом, то без особых уголков не обойтись.
• Процесс пайки должен выполняться очень осторожно. Труба каждого диаметра нагревается только в течение строго определенного времени. Перегрев или недостаточный нагрев может сказаться на качестве соединения и его надежности.
• Для монтажа полипропиленовых труб потребуется специальный паяльник. Стоит он не слишком дорого, но покупать его для разового использования не стоит, лучше арендовать.

Типы полипропиленовых труб для системы отопления

Вопреки существующему мнению, не все пластиковые трубы можно использовать для системы отопления. Перед тем, как совершить покупку труб, необходимо знать, какая маркировка на них нанесена и что она означает.

• Трубы PN10. Это тонкостенные трубы, работа которых рассчитана на максимальное давление 10 атм.
• Трубы PN16. Имеют рабочее давление до 16 атмосфер. Обычно толщина стенок такой трубы составляет 3,2 мм, и она выдерживает температуру теплоносителя на уровне до +85⁰С.
• Трубы PN20. Имеют номинальное давление до 20 атм.

Все вышеперечисленные трубы используются исключительно для холодного водоснабжения. Дело в том, что они имеют высокий коэффициент линейного расширения. При постоянном нагреве такую ​​трубу можно крепить и менять форму.

Для отопления применяются только армированные трубы. Армирующий слой изготавливается из фольги или стекловолокна. Благодаря этому они выдерживают температуру нагрева свыше +95⁰С.

Наиболее оптимальной для отопления является труба PN25 армированная фольгой. Такая труба выдерживает давление до 25 атм, способна длительное время работать при температуре до 100°С.

Обычно маркировка трубы следующая:

• ППР-ГФ ПН 25 25×2 Класс ХХХХХ ТУ ХХХХХХХ.
• PPR-GF означает, что труба изготовлена ​​из рандомного сополимера. Это самый популярный материал для труб отопления и горячего водоснабжения.
• PN 25 — номинальное давление для работы этой трубы. Считается, что при таком давлении трубе должно быть более 50 лет.
• 25 — внутренний диаметр трубы в мм.
• 4.2 — толщина стенки в мм.

Далее следует указать класс трубы и техническую документацию на ее изготовление.

Арматура для монтажа системы отопления на основе полипропиленовых труб

Для монтажа системы отопления на основе полипропиленовых труб используются следующие изделия:

• Муфты. Муфты бывают: прямые, переходные, со стальной резьбой (как внутренней, так и наружной). Они предназначены как для соединения труб пайкой, так и для крепления к полипропиленовым трубам из стали или металлопластика. Они также подходят для подключения запорной арматуры и отопительных приборов.
• Переходные муфты.
• Краны и арматура. Также как и металлические нити и без них. Их устанавливают на отопительные приборы, а также магистральные контуры, чтобы можно было отключать их на ремонт и профилактические работы.
• Крестовина и тройники. Так же, как и муфты, могут иметь напаянную или комбинированную составную резьбу. Требуется для соединения нескольких труб.
• Углы. Используется для соединения труб под прямым углом.
• Заглушки. Используется для закрытия временно неиспользуемых соединений.

Прежде чем приступить к покупке арматуры, необходимо нарисовать чертеж всей системы с обозначением всех ее элементов, их размеров, диаметров. Только в этом случае можно точно определить, сколько и каких соединений нужно купить.

Виды монтажа систем отопления частного дома:

• Одинарная система. В такой схеме все радиаторы соединены последовательно. При этом общая длина трубы и количество соединительных элементов должны быть минимальными. В такой системе есть один большой недостаток – чем дальше «труба» установлена ​​радиатор, тем меньше он будет греться. Поэтому в доме отопление помещений будет неравномерным.
• Двухконтурный. Эта система является самой популярной. Каждый излучатель подключается к двум контурам: «Подача» и «Фиттинг». Благодаря параллельному подключению каждый из радиаторов имеет одинаковую температуру нагрева.
• Универсальный. При такой системе помещение имеет несколько отопительных контуров, которые соединяются с помощью отопительного коллектора. При такой системе можно регулировать подачу теплоносителя на каждый контур, за счет чего удается более оптимально использовать энергоресурсы. Эта система требует большого количества труб и соединений.
• Проектированием систем отопления частного дома должны заниматься специалисты. В противном случае высока вероятность построения системы, не отвечающей требованиям отапливаемых помещений.

Пайка полипропиленовых труб

Перед началом работ необходимо подготовить инструменты и оборудование, необходимые для монтажа.

• Для пайки полипропиленовых труб используйте специальный паяльник. Его конструкция выполнена таким образом, чтобы одновременно обогревать внутреннюю часть одного элемента и внешнюю часть другого. На каждый из диаметров труб в наборе паяльника есть насадки. Каждое устройство оснащено регулятором мощности, благодаря которому можно регулировать температуру нагрева.
• Также понадобится острый нож и инструменты для зачистки труб, армированных фольгой.
• Время пайки зависит от диаметра труб и температуры окружающей среды. Трубы резать нельзя. В противном случае расплавленный полипропилен создаст естественную блокировку потока воды в месте стыка. Так для трубы диаметром 20 мм время нагрева составляет всего 5 секунд, а трубу диаметром 75 мм необходимо нагревать около 30 секунд.

Процесс пайки труб довольно прост:

1. В первую очередь на нагревательную часть паяльника одеваются насадки, соответствующие диаметру припаиваемых трубок.
2. Затем паяльник включает мощность, соответствующую рекомендуемому типу трубы.
3. На патрубки одеваются две детали (одна снаружи, другая внутри) и выдерживается необходимое время. В процессе правки (натяжки) соединяемых деталей с патрубком возникает наплыв на поверхности полипропилена, играющий роль бортика.
4. Через определенное время детали вынимаются из паяльника и соединяются друг с другом. Чтобы полипропилен застыл, необходимо подержать их 30 секунд.
5. Необходимо помнить, что при нагреве или соединении вращать детали нельзя. В противном случае полипропилен «съест» и соединение может быть негерметичным. Это главное правило монтажа пластиковых труб.
6. В настоящее время производители насадок сделали специальную оправку, которая сигнализирует о том, что нагрев пора прекращать. Просто сделал маленькую дырочку. Когда полипропилен уже нагрет, он начинает течь через отверстие. В этом случае детали вынимаются из паяльника. Таким образом спаиваются абсолютно все полипропиленовые трубы, в том числе трубы отопления.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которым следует следовать:

• При сквозном проходе трубопровода через стену необходимо предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
• На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть компенсаторы.
• При пайке запорных кранов и арматуры необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
• Нельзя забывать и о скобах-обоймах, которые будут поддерживать трубы шпаги. Их следует установить заранее.
• Если нет уверенности в качестве сварного шва, то лучше срезать и переделать. Работать на готовой системе в случае протечек будет проблематично.
• При стыковке нагревательных элементов необходимо учитывать стыковочные метки на деталях. Можно отрегулировать их положение после компаунда на 1-2 мм.

Монтаж полипропиленовых труб отопления
