Как сделать пол с подогревом своими руками: этапы работ, пошаговая инструкция (фото, видео)
этапы работ, пошаговая инструкция (фото, видео)
Мало кому нравится ходить босиком по полу, когда за окном минусовая температура, поэтому утепление полов уже не первый год является одной из самых популярных услуг.
В свое время для этих целей использовались радиаторы, но они имеют ряд недостатков: воздух поднимается к потолку, а на уровне пола остается прохладным. Да и пространство у стены, где радиаторов нет нагревается плохо. А гарантирует равномерное нагревание всего помещения и это способствует комфортному проживанию. Подогрев своими руками сделать нетрудно.
Теплый пол гарантирует равномерное нагревание всего помещения и способствует комфортному проживанию.Содержание
- Электрическая схема
- Водяной аналог
- Общие рекомендации
Электрическая схема
Полы с подогревом своими руками можно делать двумя способами — электрическим обогревом и водяным. Подогрев электрической системой имеет то достоинство, что она может регулироваться.
Для этого используется терморегулятор с помощью которого можно сделать любую температуру теплого пола, и все это в дальнейшем поддерживается посредством специальной автоматики. Если подогрев сделан таким способом, то это дает полную гарантию безопасности и никаких сбоев в работе не будет — при малейших неполадках система автоматически отключается. Единственным недостатком является то, что потребляется большое количество электричества. Но полы с электрическим подогревом стелются без труда.
Перед установкой надо определить место, где будет установлен термостат. Для этих целей в стене выдалбливается отверстие и в него устанавливается монтажная коробка, делается это на высоте до 1 м. Потом к месту установки коробки подводится сеть электрического питания и заземления.
Монтаж осуществляется следующим образом: полы разбираются, поверхность выравнивается и делается бетонная стяжка.
Поверх бетона кладется слой (теплоизоляционный материал), это не дает уходить теплу вниз. Все эти работы без всякого труда выполняются своими руками, для этого нужно обладать самыми элементарными навыками. Теперь нужно наложить нагревательный кабель, экранировать его, поместив в стальную пленку. Это делается для того, чтобы в дальнейшем защитить кабель от повреждений, а еще для того, чтобы уменьшить электромагнитное излучение в системе обогрева.
Кабель необходимо нагреть до 55 градусов, таким образом гарантируется пожарная безопасность. Примечательно то, что при использовании такой системы можно использовать любые напольные покрытия, которые можно уложить своими руками. Однако не стоит укладывать на полу чересчур плотный ковролин, а еще стоит воздержаться от использования паласов на толстой резиновой основе. Эти покрытия менее эффективны для обогрева.
Такая доступна как для жителей частных домов, так и для обитателей городских многоэтажек.
Система отличается простотой — отсутствует процедура монтажа труб, их не надо подключать к теплоснабжению, нужно просто проложить электрический кабель и подсоединить его к электрической сети. Подогрев такой системы не требует никаких разрешений.
Для того чтобы такая система контролировалась легче, стоит отдать преимущество программируемым термостатам. Это позволит использовать систему электрического обогрева только в то время, когда в доме есть люди, таким образом электричество не расходуется зря. На этом монтаж электрических теплых полов заканчивается и можно не сомневаться в том, что даже в самую холодную погоду в доме всегда будет тепло и уютно. Особенно это важно, когда в доме есть дети. Для установки такого пола нужны следующие инструменты:
- перфоратор;
- молоток;
- монтажная лента;
- гофрошланг.
Водяной аналог
Нагревательным элементом при водяном обогреве является труба из полимерных материалов, через которую идет горячая вода.
Полы с подогревом, сделанные таким способом, отличаются высокой эффективностью и надежностью. Для того чтобы утеплить полы таким образом, понадобятся трубы большой длины, что обеспечит более равномерное распределение тепла по всей поверхности, а температура в нагревателе при этом может находиться на низком уровне. При этом следует отметить, что температура воды не должна превышать 55 градусов.
В системе водяного подогрева чаще всего используются трубы из металлопластика, диаметр которых составляет 14-25 мм, а толщина до 2,7 мм. Достоинство таких труб заключается в том, что они не подвержены ржавчине и легко гнутся, что при монтаже своими руками является важным качеством. Трубы должны укладываться на расстоянии 10-35 см друг от друга, а от стены труба должна находиться на расстоянии 7 см.

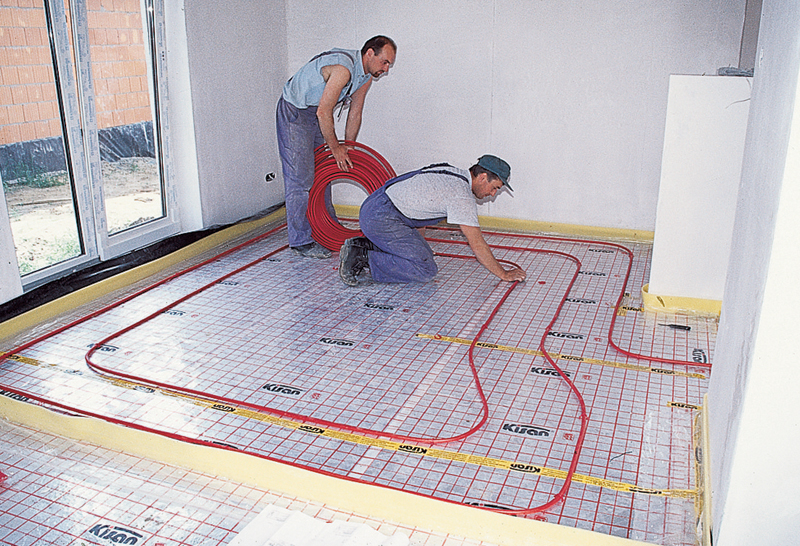

Устанавливается такая схема водяного обогрева следующим образом: основание укрывается теплоизоляционным материалом (если пол граничит с подвалом или грунтом, то необходимо проложить двойную гидроизоляцию, что не даст влаге попасть в систему обогрева).
Систему такого подогрева лучше всего использовать в загородных домах, потому что в городской квартире могут возникнуть проблемы, связанные с монтажом и подключением к сети центрального отопления. Чтобы осуществить монтаж теплых полов в этих условиях, понадобятся следующие инструменты:
- крепления для трубки;
- дюбель-гвозди и саморезы;
- маячковый профиль;
- перфоратор;
- молоток;
- шпатель;
- ножницы по металлу;
- металлическая линейка.
Общие рекомендации
Монтаж теплого пола осуществляется на любую основу — прямую и сухую. Перед установкой теплых полов необходимо вынести из комнаты всю мебель, а потом сорвать старые напольные покрытия. Иногда необходимо осуществить работу по выравниванию, это делается при помощи бетонной стяжки. Надо отметить те места, где стоит трудноперемещаемая мебель, и приготовить место, где будет установлен терморегулятор, вывод батарей и подвод электросети.
Когда осуществляется укладка слоя теплоизоляции (в этом качестве можно использовать пенопласт, пробковые панели или пенополистирол), то после укладки ее необходимо зафиксировать скотчем. Бетонная стяжка, которая кладется сверху, по своей толщине не должна превышать 1 см.
Это делается для того, чтобы проводка не соприкасалась с теплоизоляцией, в результате чего может возникнуть перегрев и кабель сломается. Если под полом находится теплая комната, то подогреваемые полы делаются без теплоизоляции. Подогрев нужно выбирать по особенностям помещения.
Подогрев пола своими руками: устройство, подготовка основания и монтаж
Подогрев пола позволяет равномерно распределять тепло в помещении и ходить босиком зимой даже по керамической плитке. Большой популярностью пользуется инженерная система электрического типа обогрева, потому что ее технические особенности позволяют ее устанавливать не только в частных коттеджах, но и типовых городских квартирах без получения разрешений БТИ.
Устройство системы подогрева пола от сети и ее преимущества
Подогрев пола электрический любого производителя представляет собой «пирог» из трех составляющих:
- Мат – гибкая сетка (3-4 мм), на которой расположены нагревательные кабели.
- Датчик температуры.
- Терморегулятор (блок управления).
При правильной эксплуатации такие системы служат до 50 лет.
К основным преимуществам рассматриваемой системы обогрева относятся следующие моменты:
- Не уменьшает общую площадь помещения, в отличие от водяных.
- Не увеличивает нагрузку на несущую конструкцию.
- Закупка материалов и монтаж обойдется в гораздо меньшую сумму, чем другие виды отопления.
- Самостоятельное изменение температурных режимов само в каждом помещении.
- Равномерное распределение тепла по всему периметру.
Полы с подогревом электрические делятся на три вида:
- Одножильные. Нагревательным элементом служит кабель, закрепленный на сетке, оба конца которого подключаются к теплорегулятору в одной точке.
- Двужильные. Вместе с нагревательным кабелем используется электрический, один конец которого соединяется с терморегулятором, второй — с муфтой.
Подключается только с одной стороны. - Инфракрасные полы с подогревом. Монтируются под любое покрытие, отличаются низким уровнем потребления электроэнергии, быстро устанавливаются и долго служат.
Выбирать их следует исходя из функциональных показателей и личных предпочтений. На сегодняшний день мировыми лидерами в производстве электрических нагревательных матов являются компании Hemstedt, Fenix, Termoland и In-Term.
Подготовка основания и монтаж
Перед тем как сделать полы с подогревом, работающие от электросети, необходимо тщательно подготовить поверхность. Если старая стяжка имеет расхождения по высоте более 10 мм или трещины, то ее следует демонтировать до основания. Вся поверхность очищается. Далее укладывается слой гидроизоляции с заходом на стену.
По всему периметру пола на стену закрепляется демпферная лента, компенсирующая тепловое расширение пола при нагреве. Укладка теплоизоляции позволит существенно снизить теплопотерю через пол и уменьшит текущие расходы на поддержание определенной температуры.
Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием.
Участки, где планируется установка габаритной мебели или оборудования, нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтоб не повредить целостность кабеля. После укладки тепловые маты покрываются плиточным клеем, на котором монтируется финишное покрытие (лучше всего использовать плитку или керамогранит).
Когда оно высохнет, устанавливается терморегулятор и подключается нагревательный кабель. Подключение проводится через устройство защитного отключения при выключенном токе.
Несмотря на то, что монтаж пола с подогревом своими руками не требует особых навыков и умений, целесообразней все-таки обращаться к профессионалам. Ведь они имеют большой опыт проведения работ по укладке разных типов систем обогрева полов, поэтому могут гарантировать высокое качество и оперативность. Если вам требуется больше конкретной информации по этим вопросам, вы можете получить ее на нашем сайте.
