Полиэтиленовые трубы для водоснабжения: как соединить, проложить

На протяжении многих лет трубы для водопровода изготавливались из чугуна или металла. Однако прогресс не стоит на месте, и в последнее время на рынке начали появляться изделия, изготовленные из новых материалов. Широкую популярность завоевали полиэтиленовые трубы.

Подобные конструкции стали практически незаменимыми в системе водоснабжения, чему способствовали имеющиеся свойства. Монтировать такие изделия довольно просто, а их стоимость доступна каждому.

Полиэтиленовые трубы нашли широкое применение при установке:

  • водопровода;
  • газораспределительных устройств;
  • системы канализации.

Кроме того, продукция, изготовленная из ПЭ, служит защитным коробом для прокладки различных видов кабелей. Монтаж выполняется несколькими методами:

  • открытым;
  • бестраншейным с использованием ГНБ.

Чтобы понять, почему полиэтиленовая труба стала настолько популярной, необходимо более подробно ознакомиться с ее свойствами.

Содержание

  • 1 Технические характеристики
  • 2 Сфера применения
  • 3 Преимущества
  • 4 Недостатки
  • 5 Выбор продукции
  • 6 Как выполняется соединение
  • 7 Как проводится монтаж
  • 8 Правила установки
  • 9 Примерная стоимость

Технические характеристики

Существует несколько вариантов изготовления изделий из полиэтилена низкого давления (ПНД): SDR9, SDR11, SDR13,6, SDR 21 и SDR 26. Аббревиатура SDR показывает, насколько труба способна выдерживать внутреннее давление. Для получения этого значения внешний диаметр делится на толщину стенки. Чем меньше будет SDR, тем толще, а значит, прочнее, окажется труба.

Такая продукция из полиэтилена выпускается нескольких видов:

  • ПЭ – 80;
  • ПЭ – 100.

Первый тип применяется при прокладке водопровода и канализационной системы, второй – при монтаже магистральных трубопроводов.

Пластик, из которого изготавливается цилиндрическая продукция, подразделяется на несколько разновидностей:

  • пищевой;
  • технический.

Материалом последнего стало вторичное сырье. Применять его для прокладки бытового водопровода категорически запрещено.

Покупая трубы для питьевого водоснабжения, будьте внимательны. Материалом таких изделий должен быть специальный пищевой полиэтилен.

Сфера применения

Так как конструкции из этого материала обладают высокой прочностью и небольшим весом, они широко используются при организации:

  • водопровода;
  • гидросооружений;
  • бассейнов;
  • поливальных установок;
  • артезианских скважин.

С помощью таких конструкций осуществляется транспортировка различных видов топлива как промышленного, так и бытового назначения.

Преимущества

Перевозка труб из ПНД в несколько раз дешевле, чем транспортировка стальных аналогов.

Вес такого изделия намного меньше в сравнении с металлическими деталями. Трудоемкость монтажных работ ниже, чем прокладка системы водоснабжения из напорных полиэтиленовых труб, поэтому стоимость установки при использовании открытого метода снижается в 2-2,5 раза.

Полиэтилен отличается высокой эластичностью, что упрощает его установку в местах поворота трассы.

Технологический процесс монтажа таких изделий позволяет использовать следующие щадящие способы:

  • узкотраншейная укладка;
  • бурение в определенном направлении;
  • пробойный метод;
  • бестраншейная прокладка.

Применение таких технологий помогает сократить затраты, связанные с монтажом. Подобные операции никак не влияют на состояние окружающей среды.

Все работы проводятся в самые короткие сроки. Иногда прокладка системы из труб, выполненных из ПЭ, происходит в 10 раз быстрее, чем монтаж водопровода из стальных изделий.

Полиэтилен – это материл, который никогда не подвергается коррозии, обладает высокой стойкостью к воздействию агрессивных щелочных и кислотных сред. Это свойство ПЭ позволяет не делать изоляцию труб и не проводить дополнительную электрохимическую защиту.

Благодаря гладкой внутренней поверхности пропускная способность полиэтиленового изделия на 15% больше стальных аналогов.

Соединение цилиндрических конструкций не требует проведения дополнительного контроля качества сварных швов и использования дорогостоящих обучающих программ подготовки персонала (технологии сварочного процесса, монтаж ПНД). Кроме того, отсутствует необходимость применения различных муфт и других соединительных элементов.

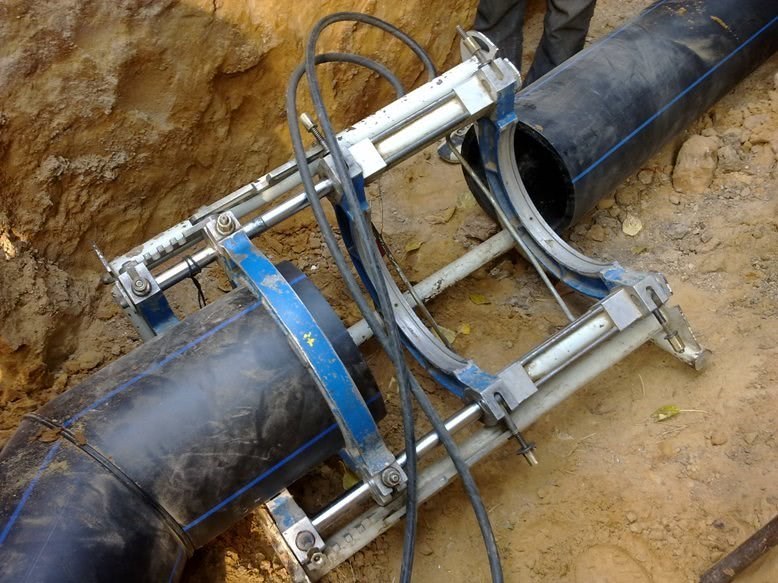

Специальные электромуфтовые приспособления позволяют в автоматическом режиме проводить стыковую сварку с минимальной вероятностью брака.

Недостатки

При воздействии ультрафиолетового излучения такие изделия начинают разрушаться. Деформация происходит при температуре, превышающей 65 градусов. Поэтому подобные конструкции не используются для установки в отопительных системах.

Если такие изделия применяются в промышленности, через них нельзя пропускать азотную кислоту. В этом случае возникает химическая реакция, результатом которой становится разрушение стенок полиэтиленовой трубы.

Выбор продукции

Водопроводные цилиндрические изделия изготавливаются из нескольких марок полиэтилена:

  • РЕ 80;
  • РЕ 100.

Второй вид намного прочнее и плотнее первого. При прокладке водопровода в частном доме рекомендуется использовать PE 80, который способен нормально работать при давлении 8 атм.

Для монтажа водопровода из полиэтиленовых труб с запасом прочности можно установить PE 100. Эти изделия свободно выдерживают давление 10 атм.

При выборе продукции из ПНД необходимо обязательно обращать внимание на производителя. Европейские компании отличаются выпуском товаров довольно высокого качества. От исполнения этих труб и их точности зависит надежность будущих водопроводных систем. Турецкие компании выпускают изделия среднего качества. Самыми дешевыми и ненадежными считаются китайские изготовители.

Как выполняется соединение

О монтаже водопровода из труб, сделанных из ПНД, написана отдельная статья. Здесь же мы лишь кратко коснемся этого вопроса.

Соединение полиэтиленовых труб выполняется с помощью специальных фитингов. Эти детали представлены в нескольких видах: с уплотнительными кольцами и без них. Пайка таких изделий выполняется специальным аппаратом. При отсутствии фитингов подобная технологическая операция осуществляется встык.

Эти сварочные приспособления используются в основном компаниями, занимающимися установкой водопроводных систем. Такое оборудование довольно дорогое, потому лучше пригласить мастера, который имеет все необходимые устройства для выполнения работы.

Как проводится монтаж

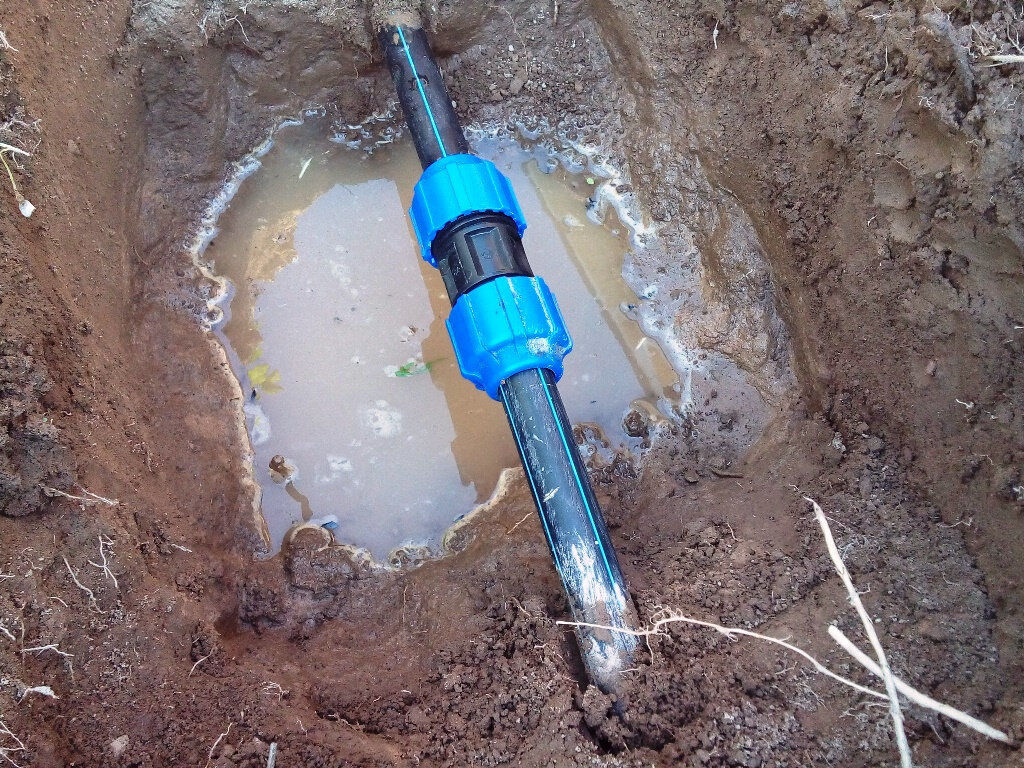

Для соединения изделий из ПЭ и компрессионных муфт не требуется специальной подготовки. Такую работу может выполнить даже новичок. Сначала полиэтиленовые трубы нарезаются в нужном размере. Они легко пилятся ножовкой или специальным труборезом.

Края в месте среза хорошо зачищаются. По всему диаметру делается небольшая фаска.

На цилиндрические элементы надеваются детали муфты, соблюдая определенную последовательность. Их концы вставляются в корпус фитинга. Соединение надежно затягивается.

Ниже представлена иллюстрация, которая в доступной форме показывает, как должно происходить соединение водопроводных труб из ПНД.

Правила установки

При монтаже цилиндрических изделий, выполненных из полиэтилена, глубина закладки обязательно должна превышать соответствующее значение промерзания грунта примерно на 20 см. Если брать Московскую область, эта величина достигает порядка 1,5 м.

Траншея должна иметь дно, ширина которого превышает диаметр трубы на 40 см. Если сварочные работы будут происходить непосредственно в углублении, то оно делается довольно широким, чтобы специальный аппарат мог свободно поместиться.

Чтобы сохранить целостность труб, дно траншеи хорошо выравнивается, затем засыпается твердыми включениями. Далее делается песчаная подушка, толщина слоя которой составляет 10-15 см. При бестраншейной же прокладке труб организация основания и обратная засыпка не нужны.

После того как будет полностью завершен монтаж, обязательно делается обратная засыпка. Сначала размещается слой песка, который закрывает трубу примерно на 15-30 см выше ее верхней точки. Затем траншея заполняется любым подходящим материалом, например, камнями или строительным мусором. При прокладке водопровода из ПЭ под дорогами обратная засыпка делается только песком, каждый раз уплотняя его слой.

Примерная стоимость

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 80



Похожие статьи:

7 способов 【соединить ПНД трубу с металлической.】 + Новый БСПС

Здравствуйте. Данная статья относится к разряду «часто задаваемые вопросы».

Наши заказчики успешно применяющие БРС соединения для пластиковых трубопроводов обращаются с вопросом — как соединять металлическую трубу с пластиковой. А так же как присоединять стальную трубопроводную арматуру к пластиковой трубе. Про задвижки и клапана поговорим в другой статье, в том числе расскажем о клапанах обратных с применением наших быстроразъемных соединений. А в данном материале собрали подборку из самых распространенных способов соединения труб из металла и пластика.

7 вариантов перехода с ПНД на металл

✅ Как соединить металлическую трубу с ПНД, фланцами?

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

✅ Как соединить металлическую трубу с ПНД с помощью БРС

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.
Посмотреть видео

✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

✅Как соединить стальную трубу с ПНД муфтами Victaulic

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.
Посмотрите полный обзор

Видео как соединить ПНД со сталью с помощью БРС

1.Скорость

Очень быстрая сборка и разборка трубы.

2.Способ

Хомут шарнирный с клином или с болтом.

3.Варианты

ПНД+ПНД или ПНД+Сталь

4.Стоимость

Дешевле фланцев за счет лучшего КПД

Предназначены для соединения временных или разборных трубопроводов с переходом с ПНД на сталь. Или наоборот, для подсоединения к стальному трубопроводу пластиковой.

Прежде чем выбрать БРС переходные ПНД-сталь:

  • Изготавливаем весь необходимый размерный ряд ДУ от 50 до 200 мм.
  • Доставка до ТК бесплатно.
  • В наличии на складе.

Бонусный лайфхак. Соединяем пластиковую трубу с металлической с помощью бутылки.

Как установить фитинги для труб из полипропилена | Главная Руководства

Автор: SF Gate Contributor Обновлено 13 июля 2021 г.

Гибкость полиэтиленовой трубы позволяет использовать ее в более холодном климате, где она не трескается, и в ситуациях, когда жесткая труба требует нескольких колен для выполнения сложных поворотов . В отличие от других пластиковых труб, в соединениях полипропиленовых труб не используется клей для сварки деталей вместе. Вместо этого два специально разработанных типа фитингов герметизируют полипропиленовые соединения с помощью трения. Оба типа имеют специальные инструкции по установке, чтобы гарантировать, что они удерживают соединения вместе под давлением.

Установка колючего полиэтиленового фитинга

  1. 1.

    Отрежьте трубку необходимой длины от рулона полиэтиленовой трубы с помощью универсального ножа с острым лезвием. Убедитесь, что разрез ровный. Наденьте хомут на конец трубы. Размер хомута должен соответствовать размеру шланга.

  2. 2.

    Окуните один конец зазубренного полиэтиленового фитинга в смазку на водной основе. Держите смазанный фитинг в своей ведущей руке, а отрезанный кусок трубки в другой руке.

  3. 3.

    С усилием вставьте фитинг в конец трубки, поворачивая фитинг вперед и назад, инструктирует Beswick Engineering.

  4. 4.

    Сдвиньте хомут к фитингу, пока ближайший к фитингу конец не окажется на расстоянии 1/4 дюйма от конца трубки. Поверните зажимной винт по часовой стрелке с помощью гаечного ключа на 5/16 дюйма, чтобы зафиксировать фитинг на месте.

Установка компрессионного фитинга

  1. 1.

    Удерживайте центральную гайку компрессионного фитинга разводным ключом. Поверните одну из двух внешних стопорных гаек против часовой стрелки с помощью второго разводного ключа. Поворачивайте гаечный ключ, пока не ослабнет внешняя стопорная гайка, но не разбирайте фитинг, советует PlumbingSupply.com.

  2. 2.

    Вставьте конец полипропиленовой трубы в ослабленную сторону компрессионного фитинга. Сдвиньте трубу до тех пор, пока не почувствуете, что труба выходит из фитинга снизу наружу. Поверните стопорный винт по часовой стрелке с помощью разводного ключа, пока он не будет затянут. Тугая контргайка не позволяет трубе двигаться в корпусе фитинга.

  3. 3.

    Ослабьте вторую контргайку с помощью разводного ключа. Вставьте свободный конец второго отрезка трубы в открытую сторону фитинга. Поверните контргайку по часовой стрелке, чтобы зафиксировать второй кусок трубки в корпусе фитинга.

    Вещи, которые вам понадобятся

    • Полиэтиленовая рулона труб

    • Утилита нож

    • Зажимая шланги

    • Кольцо.0003

    • Драйвер гайки, 5/16-дюймовый

    • Компрессия фитинга

    • 2 Регулируемые гаечные ключи

    ТВЕР

    Тепло. вставить в трубку.

Каталожные номера

  • Beswick Engineering: Установка и удаление полиуретановых трубок при использовании фитингов с зазубринами
  • PlumbingSupply. com: Установка компрессионных фитингов

Наконечники

  • Нагрейте конец полиэтиленовой трубы феном, если зазубренный фитинг трудно вставить в трубку.

сантехника — лучший способ соединения полиэтиленовой трубы и ПВХ?

Городская водопроводная линия выполнена из полиэстера диаметром 1 дюйм (синего цвета; AWWA C-901). В настоящее время она подключена к старой меди с помощью компрессионного фитинга, а затем эта медь соединяется примерно на 2 фута позже с еще более старой оцинкованной трубой с неисправным фитингом. Я хотел бы удалить медь и оцинковку и соединить полиэтилен напрямую с новым 1-дюймовым ПВХ. Эта секция будет заглублена на 18+ дюймов, затем переход на новую медь непосредственно перед уровнем земли, а затем на новый PEX-a под подпольем по всему дому. Я нашел различные варианты перехода из поливинилхлорида — обычно ирригационные или другие трубы меньшего размера — но ни один из них не выходит прямо на подземный магистральный водопровод.

Каков наилучший способ перехода из поливинилхлорида в ПВХ?

  • Штуцер x наружная резьба для поли, фиксируется 1-2 червячными зажимами и соединяется с внутренней резьбой на ПВХ? Также используйте тефлон + трубную смазку.
  • Штуцер x внутренняя резьба для полиэтилена, закрепленный зажимами и соединенный с наружной резьбой на ПВХ?
  • Универсальная переходная муфта?
  • каким-то образом использовать имеющуюся муфту? Хотя я нигде не видел, чтобы металлические компрессионные муфты можно/нужно было использовать для ПВХ.
  • вставьте новую медную трубу в существующую муфту, прикрепите новый переходник пот х охватывающий и прикрепите сюда патрубок из ПВХ? Это нежелательно, потому что я хотел бы уменьшить общее количество переходов. Также у меня возникли проблемы с поиском 1-дюймовых медных наконечников на месте, и я не решаюсь попытаться спасти старый наконечник.
  • что-то еще, о чем я не думаю?

Спасибо!

  • сантехника
  • вода

Обычно здесь используется HDPE — черная полиэтиленовая труба.
