Монтаж инфракрасного теплого пола. Установка пленочного теплого пола в Новосибирске от компании «Балконы и Лоджии»

Виды теплых полов

Инфракрасный (сплошной) теплый пол

Равномерное распределение тепла по всему помещению
Бесперебойная работа
Защита от плесени и размножения микробов
Абсолютная безопасность для детей
Экономия затрат на электроэнергию от 20%
Быстрый нагрев помещения

Кабельный пол

Теплый пол на основе греющего кабеля
Надежная и долговечная система обогрева
Не требует дополнительного ухода
Удивительная легкость укладки
Доступное управление и невысокая стоимость за квадратный метр

Пленочный (полосатый) пол

Защитный слой из высокотемпературного прозрачного полиэстера
Серебряная подложка для уменьшения сопротивления
Нагревательный элемент — карбоновый слой (черные полоски)
Медная шина шириной 20 мм
Защитный слой из высокотемпературного матового армированного полиэстера

У теплого пола есть большое

количество плюсов

Равномерное распределение тепла

По причине того, что прогрев идет снизу, достигается правильное распределение: примерно 22–23 градусов на уровне ног и 17–19 у головы.

Эстетичность

Отсутствие визуально элементов отопления позволяет создать интерьер без привязки к тому, как лучше скрыть, например, радиаторы или иные узлы.

Безопасность

Все нагревательные элементы находятся под половым покрытием.

Универсальность

Можно устанавливать в гостиной, детской, ванной, под ламинат, линолеум, керамогранитную плитку, деревянный массив.

Этапы работы при нашем монтаже

Выезд специалиста

Бесплатный выезд нашего специалиста на объект для проведения измерительных работ

Смета

Составляем смету необходимых материалов, оборудования, расчет производственных операций

Договор

Заключаем с вами договор

Работа

Доставляем материал/оборудование и проводим соответствующие работы в оговоренные сроки

Акт приемки

Составляем акт приемки по фактическому выполнению работ

Цены на услуги по монтажу

Услуги

Ед. изм.

Цена, руб

Монтаж кабельного теплого пола

кв. м

от 1 000 руб/м2

Монтаж пленочного теплого пола

кв.м

от 900 руб/м2

Монтаж терморегулятора

шт

от 800 руб/шт

Изготовление плен-го теплого пола по размерам

кв.м

от 600 руб/м2

Портфолио реализованных проектов

Монтаж кабельного теплого пола на лоджии

г. Новосибирск, ул. Виктора Уса

3,5 м2

площадь

Лоджия

объект

1 день

время

Монтаж инфракрасного сплошного теплого пола в квартире

г. Новосибирск, ул. Ельцовская

41 м2

площадь

Квартира

объект

2,5 дня

время

Монтаж инфракрасного сплошного теплого пола в коттедже

г. Новосибирск, ул. Доватора

70 м2

площадь

Коттедж

объект

5 дней

время

Наши преимущества

Под ключ

Весь комплекс работ: от кладки пеноблоков и оборудования бетонной стяжки до прокладки кабельных систем и установки электрики

Выгодно и удобно

Бесплатный замер по Новосибирску. Выгодные расценки согласно прайс-листу

Точные сроки

Соблюдаем оговоренные в договоре временные пределы доставки и монтажа. Лояльно относимся к изменению сроков и смене даты работ

Опыт

Наша компания работает с 2006 г., в штате только опытные специалисты — граждане России, постоянно подтверждающие свою квалификацию

Гарантия и сервис

Заключаем договор, в котором на все виды работ и материалы предоставляется гарантия. Возможно послегарантийное сервисное обслуживание

Нас рекомендуют

Немалая доля клиентов к нам приходит по рекомендации. Большинство оставивших отзыв о нас также рекомендуют нашу компанию

Этапы работ при заказе по своим размерам

Предоставление данных

Предоставляете размеры помещения и точек электропитания. Мы оцениваем, сколько стоит исполнение заказа

Составление сметы

Составляем смету с необходимыми материалами и работами

Заключение договора

Заключаем с вами договор

Произведение работ

Подберём оптимальный раскрой и осуществим соединение (спайку) полос тёплого пола и проводки

Теплые полы по необходимым размерам

У нас вы можете заказать тёплые полы по необходимым размерам. Вот пошаговая инструкция как это сделать. Предоставляете размеры помещения, а мы подготовим оптимальный раскрой и произведём соединение (спайку) полос и проводки. Вам останется только расстелить готовый набор и подключить его. Либо установить систему с нашей помощью. Комплектуем отражающей подложкой/матом и терморегуляторами. Доставка.

Главное преимущество!

устанавливаем не готовый комплект плёночного пола, а изготавливаем индивидуально под конкретный заказ

Нужна консультация?

Подробно расскажем о наших услугах, видах работ и типовых проектах, рассчитаем стоимость и подготовим индивидуальное предложение!

Задать вопрос

Установка инфракрасного теплого пола своими руками: фото, видео

Особенности системы
Подбор мощности теплого пола
Самостоятельный монтаж теплого пола
Подготовка к установке ИК пола
Монтаж пола своими руками
Заключение

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.

Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

Простота монтажа.
Возможность обустройства под любым покрытием.
Долговечность.

Безопасность для человека.
Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
Заранее намечается схема расположения пленки и электропроводки.
Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

Следует рассчитать необходимую площадь перед покупкой данного вида пола. В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
Для больших площадей следует брать систему менее мощную.
Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

Подготовка основания.
Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине.

Полосы пленки не должны пересекаться или заходить друг на друга.
Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
Непосредственно сама укладка проводится вниз медным нагревателями.
Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.

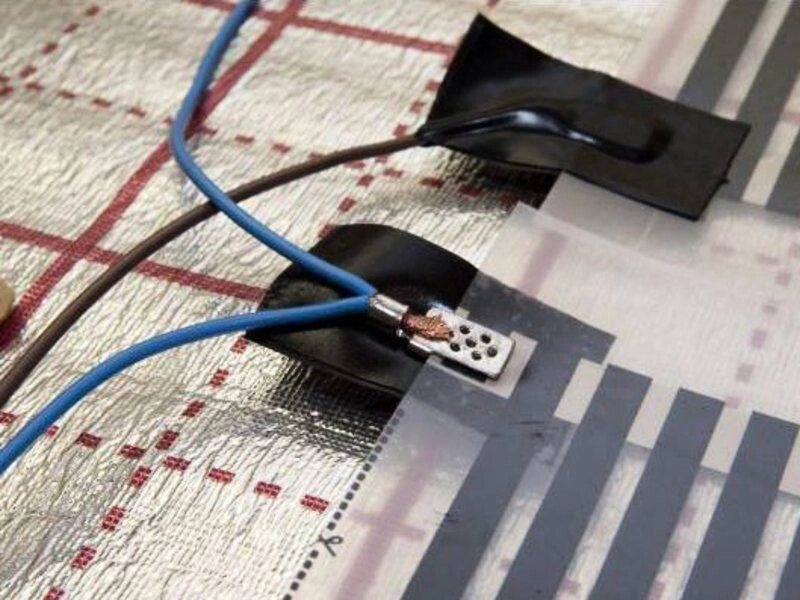

Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.
После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.

Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.

Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.

Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.

Теплый пол | Экспертное руководство

Специалист по ремонту и интерьеру Сара Комерфорд рассказывает о стоимости, типах и особенностях напольного отопления

В напольном отоплении есть что любить: оно бесшумное, эффективное, гипоаллергенное и производит удивительно мягкое тепло, которого нет ни у одного другого система может воспроизводиться. Кроме того, он чувствует себя сенсационным под ногами. Если вы планируете установить теплый пол в своем доме или новостройке, вот что вам нужно знать.

Michael Wee Photography

Почему стоит выбрать пол с подогревом

Пол с подогревом обеспечивает мягкий, равномерный нагрев, устраняющий любые холодные участки в помещении. Новейшие системы могут управляться как температурой, так и зоной, что позволяет свести эксплуатационные расходы к минимуму.

В этих системах змеевики или трубы размещаются под черным полом, поэтому их лучше всего устанавливать при строительстве или ремонте. Модернизация иногда возможна, но это может быть сложно и дорого.

Если вы подумываете о подогреве пола, первым делом поговорите со специалистом о возможных вариантах. Затем, приняв решение, обязательно наймите специалиста, имеющего опыт установки выбранной вами системы.

Gardiner Architects

Затраты на установку

Установка напольного отопления стоит меньше, чем вы могли бы ожидать. Например, электрическая система подогрева пола в стяжке в ванной комнате среднего размера может стоить всего 700 долларов плюс установка. Система поставляется с катушками, матом и электронным термостатом.

Стоимость указана из расчета за квадратный метр плюс процесс установки, состоящий из двух частей: укладка катушек и затем установка источника питания для их подключения. Системы, встроенные в стяжку, можно установить своими руками, но вам все равно понадобится лицензированный электрик для подачи питания в систему, установки таймера и регулятора температуры.

A Fresh Touch Interiors

На что обратить внимание

Существует несколько различных типов систем напольного отопления на выбор. То, что вы выберете, будет зависеть от вашего бюджета, предполагаемого местоположения и типа напольного покрытия.

Ванные комнаты, кухни, прачечные и развлекательные помещения являются наиболее распространенными местами для установки напольного отопления. Можно установить полы с подогревом во всем доме, но это, как правило, необходимо планировать заранее, на этапе предварительного строительства.

Ванные и кухни GIA

Подходящие типы полов

Полы из натурального камня, керамики, фарфора, ламината, винила и паркетной доски подходят для полов с подогревом. Такие материалы, как массивная древесина, шпон и ковер, также совместимы с теплыми полами, но вам нужно будет поговорить со специалистом о выборе подходящей системы.

Сравнение кафельного и деревянного пола

Vanda Constructions «Дома на заказ и ремонт»

Понимание различных систем

Существует два типа напольного отопления на выбор – электрический и водяной (горячая вода).

Электрические
Наиболее распространен электрический теплый пол. Длинный низковольтный электрический кабель сворачивается под поверхностью пола или укладывается в виде мата или сетки. Электрические системы безопасны для использования во всех помещениях, в том числе и во влажных, таких как ванные комнаты.

На выбор предлагается несколько различных электрических систем.

Встраиваемые в стяжку системы: Нагревательные змеевики укладываются поверх гидроизоляционной мембраны и под слой стяжки (цементно-песчаная смесь, используемая для выравнивания пола). Стяжка заливается непосредственно поверх змеевиков, закрывая и защищая их, а также удаляя воздушные зазоры.

Этот тип системы является экономичным, безопасным и надежным, и именно его я рекомендую своим клиентам. Система от Sydney Floorheating, которую мы указали, также имеет сигнал тревоги, который предупреждает вас, если змеевик сломается, давая установщику возможность заменить его до укладки пола (и экономя значительное количество времени и хлопот в процессе).

Woods & Warner

Системы под плитку: Здесь рулоны размещаются непосредственно под полом. Поскольку змеевики находятся так близко к поверхности, эти системы обогревают помещения немного быстрее, чем другие электрические системы. Но они более хрупкие и подвержены повреждениям. Это важное соображение, потому что, если катушка будет повреждена во время установки, потребуется заменить весь кабель.

LSA Architects

Встраиваемые системы: С помощью этой системы катушки встраиваются непосредственно в бетонную плиту. Это популярный и экономичный выбор для новостроек.

Советы по созданию уютного дома

Jodie Rosen Design

Hydronic
В гидравлических системах (горячее водоснабжение) трубы отопления встроены в бетонную плиту. По ним циркулирует теплая вода, которая излучает лучистое тепло на поверхность пола. Эти системы обычно используются в больших помещениях и особенно привлекательны для тех, кто хочет сократить потребление электроэнергии. Следует отметить, что гидравлические системы значительно дороже в установке, чем электрические, но после установки они могут питаться от энергоэффективных средств, таких как природный газ, сжиженный нефтяной газ, солнечные и даже тепловые насосы.

Архитектура Mountford Williamson

Сила теплоизоляции

Хотя теплоизоляция не повысит температуру в помещении, она поможет сохранить тепло, производимое вашей системой напольного отопления, там, где вам это нужно. Изоляция полов также повысит эффективность вашей системы — согласно веб-сайту Your Energy Savings правительства Австралии, изоляция пола может предотвратить утечку тепла на 20 процентов. Настоятельно рекомендуется сочетать пол с подогревом с изоляцией, и это несложная работа, если она выполняется на этапе строительства.

Архитектура MMAD

Сделайте правильные замеры пола

Нагревательный змеевик обрезан по размеру, поэтому убедитесь, что вы тщательно его измерили. Помните, что вам нужно учитывать только площадь пола, которую вы хотите обогреть, а не всю комнату. Вам не нужно включать, например, части пола, где расположены ванна, душ и туалет. Если вы не уверены, вы можете отправить свои планы этажей в вашу компанию по напольному отоплению, и они посоветуют вам правильные размеры.

Посмотреть другие великолепные современные ванные комнаты

HOME by belle

Эксплуатационные расходы

Эксплуатационные расходы на полы с подогревом варьируются в зависимости от типа выбранной вами системы, желаемой температуры помещения и цены. платить за электроэнергию и тепловую нагрузку вашей напольной системы (Вт). Но, например, компания Sydney Floorheating оценивает стоимость эксплуатации электрической системы подогрева пола в ванной комнате среднего размера примерно в 50 долларов в месяц, что является очень заманчивой роскошью для холодного зимнего утра.

HOME by belle

Сообщите нам
Теплый пол есть в вашем списке пожеланий? Расскажите нам в разделе комментариев ниже. И если вам понравилась эта история, не забудьте поставить лайк, поделиться ею или добавить в закладки. Присоединиться к разговору.

Подробнее
Читать больше историй о ремонте

Как укладывать инженерный паркет на пол с подогревом

(Источник)

Возможно, одна из самых роскошных модернизаций климат-контроля вашего дома — это пол с подогревом. Пол с подогревом может помочь решить проблему постоянного ношения носков или тапочек, чтобы избежать неприятно холодных полов.

В то время как пол с подогревом может быть дорогостоящим, домовладельцы, живущие в более холодном регионе, часто очень довольны модернизацией. Тем не менее, существует несколько распространенных заблуждений относительно лучистого теплого пола, особенно относительно того, можно ли его безопасно размещать под деревянным полом.

Основы систем напольного отопления

Современные системы напольного отопления гораздо более совершенны и бывают двух основных типов: водяные и электрические.

Водяное отопление использует горячую воду для обогрева пола и часто выбирается из-за его более высокой энергоэффективности по сравнению с электрическим отоплением, а также из-за его надежности. Его часто можно интегрировать в существующую систему водяного отопления. Кроме того, водяные системы теплого пола универсальны, поэтому их можно устанавливать в определенных помещениях по мере необходимости.

Электрические системы напольного отопления дешевле в установке, чем водяные, хотя их энергозатраты будут выше. Однако электрические системы гораздо более отзывчивы и нагреваются быстрее, чем гидравлические системы. Это выгодно для домов в районах, где зимы холодные, а быстрое отопление идеально.

Сегодня обе эти системы можно безопасно использовать под самые разные полы, в том числе под паркетную доску.

Добавление напольного отопления к паркетным перекрытиям

(Источник)

Деревянные полы — это традиционный выбор домовладельцев для напольных покрытий, однако инженерная древесина обладает такой же эстетической привлекательностью, как и стандартная древесина, но при этом является более плотной, устойчивой к царапинам и долговечнее типичных деревянных полов.

С инженерной древесиной можно использовать как электрические, так и водяные системы отопления. Гидравлические системы более популярны, но в большинстве случаев требуют структурной реконструкции пола. По этой причине, когда домовладельцы модернизируют свой дом, выбирая гидравлическую систему, они заменяют свой старый деревянный пол новым инженерным продуктом.

Из-за потенциальных проблем с влажностью гидравлических систем важно учитывать несколько факторов, чтобы обеспечить наилучший результат.

Следует учитывать четыре основных фактора:

Температура пола: Максимальная температура поверхности чернового пола составляет 85ºF. Кроме того, температура котла никогда не должна превышать 110ºF.
Спецификация основания пола: Для основания пола подходят как фанера, так и бетон, а также их комбинация. Традиционные гидравлические системы будут размещены на фанерном основании и залиты бетоном.
Установка нагревательных труб: после установки труб и затвердевания самовыравнивающегося бетона перед установкой деревянных полов необходимо протестировать систему.
Климат-контроль: периодически проверяйте температуру (перечисленную выше) и следите за тем, чтобы уровень влажности оставался в пределах от 30% до 50%, чтобы избежать расщепления или щелей в древесине.

Имейте в виду, что паркетные полы действуют как изолятор, поэтому тепло, выделяемое полом, не окажет существенного влияния на температуру окружающего воздуха, хотя босым ногам будет комфортно.

Обогрев пола лучистым теплом

(Источник)

Если вы готовы сделать полы с подогревом на собственных полах, есть два способа модернизировать свой дом.

Системы электрического отопления часто требуют только демонтажа напольного покрытия и представляют собой довольно простой ремонт, который опытные мастера могут выполнить самостоятельно. Водяные системы напольного отопления требуют от подрядчика полного удаления существующего пола и изменения конструкции пола для размещения системы.

Несмотря на то, что установка гидравлической системы немного сложнее, это дает прекрасную возможность заменить стандартное дерево или плитку на паркетную доску.
