Как выбрать диаметр трубы для отопления из полипропилена: Какой диаметр труб из полипропилена для отопления

какие трубы выбрать, как произвести их прокладку и оптимальная схема разводки труб

Содержание:

1. Выбор составляющих
2. Важность грамотного подбора трубы
3. Основные параметры и расчет диаметра
4. Расчет подходящего диаметра
5. Оптимальная температура и давление воды
6. Виды отопления
7. Однотрубная система
8. Двухтрубная система

Диаметр труб отопления, определяет пропускную способность трубы, т.е. объем теплоносителя, проходящий в единицу времени. Чтобы определить, какой диаметр труб нужно взять для радиаторной системы отопления, необходимо произвести расчет по одной из методик: по тепловой мощности, по коэффициенту сопротивления, по специальным таблицам. Предварительно можно сказать, что трубы диаметром 16 мм подойдут для установки до двух радиаторов; трубы на 20 мм нужно использовать при подключении радиаторов общей мощностью до 7 кВт.

Еще перед строительством дома важно определиться с видом отопления и смонтировать его так, чтобы не допускать ошибок. Иначе не серьезный подход может в будущем негативно отразиться на его функционировании.

Чтобы выбрать подходящие элементы для монтажа отопительной системы необходимо решить, как будет циркулировать теплоноситель. При отдельном отоплении нужно учесть ее вид, схему конструкции и прокладку.

Выбор составляющих

Сегодня строительный рынок предлагает широкий выбор образцов из различных материалов:

• стальные трубы сегодня очень редко используются при прокладке. Они являются ненадежными, так как подвержены коррозии, разрывам при воздействии высоких температур;
• металлопластиковые трубы не поддаются коррозии, но на сгибах при давлении и под воздействием давления тоже могут разрушаться;
• медные трубы считаются самыми долговечными, эстетичными и удобными при ремонтных работах, но при этом они являются самыми дорогими из всех;
• полимерные изделия. В этот список входят полиэтиленовые и полипропиленовые трубы. Такой выбор сантехники считают самым разумным относительно соотношения цена-качество.

Выбрать необходимые элементы не сложно, если изучить маркировку, где отмечено допустимое давление и температура теплоносителя.

Важность грамотного подбора трубы

Основывать выбор нужно не только на свойствах материала, а также определить правильный диаметр труб для отопительной системы в частном доме. От этого будет зависеть гидродинамика отопления, ее экономичность и эффективное функционирование.

Частые ошибки. Если сечение образцов больше чем нужно это вернее всего приведет к снижению давления, вода перестает нормально циркулировать и обогрев помещения на порядок снизится. Используя составляющие меньшего сечения, чем требуется, система начнет издавать неприятные шумы.

Выбрать все составляющие для прокладки отопления частного дома будет проще, если учесть тот факт, что разные материалы предполагают разный замер сечения.

Образцы из чугуна и стали измеряются по внутреннему диаметру, а пластиковые и медные по наружному. Этот момент является очень важным, если планируется монтировать комбинированное отопление.
При использовании составляющих из разных материалов, чтобы избежать ошибок, самым лучшим и правильным решением станет воспользоваться данными из таблицы соответствия диаметров, которая представлена на нашем сайте.
Смотрите как провести отопление своими руками.

Основные параметры и расчет диаметра

Есть три основных диаметра, которые нужно учитывать. А именно:

• внутренний. Учитывается как показатель пропускной способности теплоносителя;
• внешний. Важный показатель, влияющий на качество монтажа отопительной схемы;
• условный. Стандартное значение, которое округляется и отображается в дюймах.

При вычислении диаметра трубы отопления стоит помнить о шкале измерения данной величины.

В основном этот показатель указывается в дюймах и обозначается в целых числах или долях.

Чтоб не ошибиться при расчете, нужно знать, что дюйм приравнивается к 2,54 см.

Расчет подходящего диаметра

При определении диаметра сечения обязательно нужно знать о тепловой нагрузке. Считается, что для обогрева «одного квадрата» стандартного помещения потребуется использовать 100 Вт тепловой энергии. Учитывая это, проводим следующие расчеты:

25х100 = 2500 Вт = 2,5 кВт

Таким образом для создания тепла в помещении 25 квадратов потребуется использовать 2,5 кВт. После этого по таблице определяется, какой диаметр трубы для отопления частного дома станет оптимальным.
По нашим расчетам самый подходящий размер составляет ½ дюйма и выбрать рекомендуется именно такой диаметр.

Оптимальная температура и давление воды

При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.

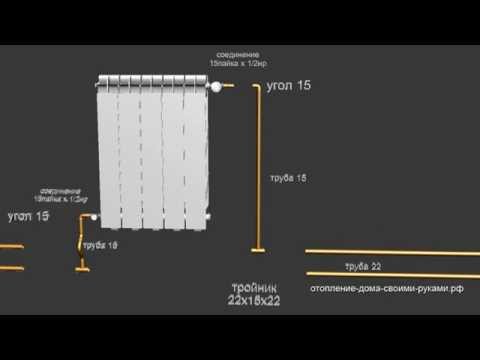

Видео о прокладке отопления, разводке труб

Монтаж системы отопления дома своими руками

Смотрите это видео на YouTube

Запомните, что самый низкий коэффициент теплопередачи у чугунных радиаторов, а самый высокий у моделей из алюминия. Подсчет количества батарей и их секций проводиться, учитывая такую величину, как паспортная тепловая мощность.

Такой параметр устанавливается при учете, что температура жидкости не превысит 75 градусов. Такой показатель считается самым оптимальным.

Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.

Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.

Если этот показатель поднимается до 3, то возможен сбой работы всей схемы и даже протечки и порывы.

Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.

Виды отопления

Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.

Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.

Стоит остановиться на методе, когда прокладка труб отопления в частном доме будет менее затратной.

Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.

Ниже рассмотрим более детально каждый вид разводки.

Однотрубная система

Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.

На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.

Однотрубная система отопления. Разбираем ошибки

Смотрите это видео на YouTube

На сегодняшний день есть технологии, которые помогают улучшить работу однотрубной схемы отопления. К ним относится наличие:

1. регуляторов на батареях;
2. вентилей для баланса поступающего теплоносителя;
3. термостатических или шаровых клапанов.

Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.

Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:

• горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
• вертикальной схеме, где жидкость перетекает естественным путем;
• вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.

Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.

Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.

Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.

Недостаток же заключается в использовании составляющих с сечением большого размера и обязательной прокладке системы под уклоном.

Поэтому такой вид разводки не станет украшением интерьера.

Двухтрубная система

Второй вид схемы отопления частного дома — разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.

Такая конструкция способна обеспечить равномерное распределение теплоносителя и облегчит настройку и регулировку работы всей системы.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Смотрите это видео на YouTube

Использование котлов современного типа от зарубежных производителей желательно для двухтрубной разводки. Нагревается жидкость при помощи двухконтурного котла с использованием газовой энергии.

Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе».

От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.

Однотрубная или двухтрубная система отопления Как выбрать

Смотрите это видео на YouTube

Температурный режим при этом можно поддерживать, используя терморегуляторы. Если «квадратура» дома не превышает сотни, то однотрубная конструкция с естественным потоком теплоносителя вполне справится с обогревом всех комнат.

Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.

Даже минимальная ошибка может отразиться на эффективности работы конструкции.

Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.

Расчёт диаметра труб для отопления

0

Расчёт диаметра труб для отопления в частном доме

5 (100%) голосов: 3

Трубы являются одними из самых распространённых, разнообразных и необходимых изделий. Их назначения и сферы использования так многочисленны, что и перечислить сложно. Трубопроводы для выполнения самых разных задач изготавливают из металла, стекла, пластика, керамики. Размеры варьируются, могут быть от миллиметра и до огромных труб для транспортировки нефти и газа.

• Советы перед расчётом и установкой системы
• org/ListItem»> Что нужно для расчёта
• Расчёт по этапам
• Каким диаметром должны быть трубы отопления полипропилен
• Оребрённые трубы

В данной статье разберём, как рассчитать диаметр труб для отопления. Не стоит недооценивать важность расчёта, потому что неточности в выборе трубного диаметра могут существенно ухудшить гидродинамику отопительного контура, снизить коэффициент полезного действия и стать причиной слишком высоких затрат на приобретение труб забольшого диаметра.

Ключевые параметры труб:

• усреднённый диаметр;
• внешний диаметр трубы;
• внутренний трубный диаметр;
• материал трубопровода.

Советы перед расчётом и установкой системы

Узнать необходимый диаметр трубопровода под отопление очень важно, так как именно от этого параметра зависит гидродинамическое сопротивление и пропускная способность контура. Ещё перед расчётом требуется чётко определиться с типом труб и их материалом.

Воспользуйтесь калькулятором расчета гидравлического сопротивления трубопровода.

Нанесённая маркировка для изделий различается. Трубы из пластика маркируют с указанием наружного диаметра, а из чугуна и стали – по внутреннему диаметру. Взять на заметку этот факт придётся, если установка трубопровода будет осуществляться комбинированным способом.

Перед самой работой также необходимо составить схему планируемой системы отопления, выбрать диаметр труб для отопления в частном доме и купить все материалы. К тому же найти комплектующие, в том числе тройники, клапаны, переходники и воздушные клапаны.

Подробнее о переходниках и фитингах можно прочитать в этой статье

Расчёт диаметра трубы для отопления должен производиться аккуратно и внимательно, в какой последовательности всё рассчитывать рассмотрим ниже.

Что нужно для расчёта

Как правило, вычисления начинают с определения тепловой мощности – Q. Необходимое количество тепла узнают произведением объёма помещения V в м³ на норму, которая равна 40 Вт/м³.

Q = V х 40 Вт/м³

Затем устанавливают тип системы отопления: одно- или двухтрубная. Для загородных домов лучше подойдёт 2-трубная, однако для будущего расчёта выбор типа системы – не самое важное.

Лучше направить своё внимание на выбор метода движения теплового носителя:

• будет ли он конвекционным либо естественным;
• либо же принудительным, с использованием насоса циркуляции.

Главное отличие этих методов в том, что при организации системы выбирается уклон отопительных труб при естественной циркуляции, где жидкость движется самотёком, а второй вариант подразумевает движение с помощью насоса, что делает скорость обмена тепла намного выше.

О видах насосов для отопления можно узнать в этой записи

Скорость движения теплового носителя – очень важный показатель.

В зависимости от него, в том числе, выбирают диаметр труб для обогрева. Расчётные единицы для естественной циркуляции – от 0,3 м/с. Скорость движения теплоносителя зависит от напора, поэтому при выборе варианта с естественной циркуляцией он определяется высотой подъёма расширительного бачка открытого типа. Каждый метр подъёма добавляет величину давления в 0,1 атм.

Рассчитать объем расширительного бака можно тут

В случае с циркуляцией при помощи насоса выбирают величину скорости – 0,7 м/с. Высчитывая скорость необходимо идти на определённые уступки, ведь при высокой скорости появляется шум в системе и существенно повышается гидравлическое сопротивление, а при очень низкой — забольшие размеры отопительных изделий приведут к увеличению финансовых затрат. Потому зачастую выбирают меньший диаметр в связи с:

• облегчённым монтажом;
• относительно низкой стоимостью труб диаметра поменьше;
• увеличением динамичности системы при меньшем количестве жидкости.

Расчёт по этапам

Вы определили исходные данные: нарисовали схему отопительной системы, решили с типом, вовремя рассчитали величину тепловой мощности для всех помещений? Тогда действуйте дальше. Обычно расчёт начинают с наиболее удалённого помещения.

Объёмный расход жидкости вычисляют по формуле:

G = 0.86*Q / 20

где:
G – объёмный расход теплоносителя, кг/ч;
Q – расчётное количество тепла, Вт;
20 – температурная разница в подаче и «обратке». Для расчётов равна 20 °C.

По приведённой формуле определяют массу жидкости, однако горячая вода характеризуется при 80 °C плотностью р = 971.6 кг/м³. Потому объёмный расход Vo вычисляют формуле:

Vo = G / р

При знании объёма и скорости движения нетрудно вычислить площадь поперечного сечения:

S = Vo / (3600 х Vт)

где:
S – площадь поперечного сечения;
Vo – расход (объёмный) теплового носителя;
Vт – выбранная скорость потока жидкости.

И в конце производят расчёт диаметра:

D = корень квадратный из выражения 4S /3,14.

После того, как вы вычислили диаметр для дальней комнаты, рассчитать размер трубопровода для следующего помещения не составит труда. Однако стоит помнить, что через это помещение необходимо пропустить суммарное количество тепла для двух комнат и т.п. Расчёт в целом не трудный, но для тех, кто не занимался ранее подобными вычислениями, достаточно громоздок.

Потому для того, чтобы облегчить сам процесс, существуют таблицы, дающие ответ и решающие задачу – как определить диаметр трубы для отопления. Из таблиц чётко ясно: диаметр отопительных труб с естественной циркуляцией нужен большой, так как скорость движения потока 0,3 м/с. Выбирать трубы стоит по ближайшему большему диаметру, взяв на заметку несовпадение логики маркировки труб из разных материалов:

1. Водогазопроводные трубы из стали – прописан внутренний диаметр.
2. Электросварные изделия из стали – наружный диаметр.
3. Полиэтиленовые, металлопластиковые, из полиэтилена низкого давления, полипропиленовые трубы для отопления – диаметр наружный.

Диаметры медных и стальных труб для отопления:

Таблица диаметров труб

Каким диаметром должны быть трубы отопления полипропилен

Вы решили использовать изделия из полипропилена и не знаете, как подобрать диаметр в связи с вышеприведёнными формулами? Аналогично. Однако у труб из полипропилена большой срок службы, около века, потому система отопления, которая правильно рассчитана и качественно установлена, будет служить довольно долго. Загляните в таблицу диаметров труб для отопления.

Наружный диаметр, мм	PN10		PN20		PN30
	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10.6	2.7
20	16.2	1.9	13.2	3.4	13.2	3. 4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3.7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

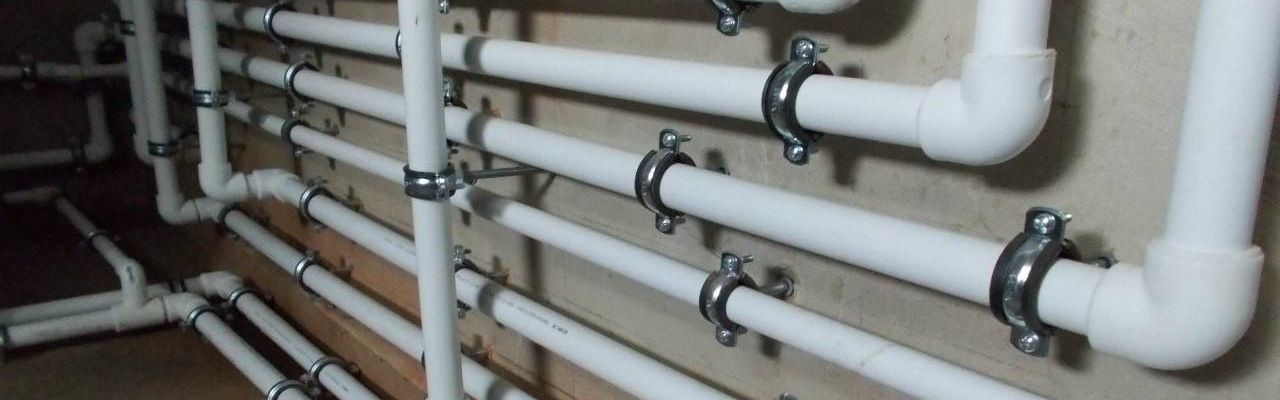

Полипропиленовые трубопроводы пользуются популярностью, так как они стоят не так дорого, как металлические, экологичны и внешне привлекательны. К тому же и установка контуров систем при применении подобных изделий становится существенно проще. Существуют специальные аппараты для сварки труб, разные переходники, фитинги, краны и иные нужные комплектующие. Процесс установки чем-то напоминает сборку системы из конструктора.

Подробнее о разновидностях и способах монтажа полипропиленовых труб для отопления читайте в этой статье

Оребрённые трубы

Такие изделия изготавливаются методом поперечно-винтовой прокатки. На них наносятся рёбра, увеличивающие площадь поверхности, которая отдаёт тепло. Применение таких труб даёт возможность сократить вес тепловых обменников, потому что тепло будет отдавать и оребрённая труба, по которой циркулирует жидкость.

Оребренная труба

Такая труба, если сравнивать её с обычной гладкой, имеет площадь теплового обмена в 2-3 раза больше. Популярности оребрённых труб мешает их высокая стоимость. Изделия выполняются из алюминия, латуни и меди. Организация системы отопления с использованием такого типа трубопроводов требует существенных денежных затрат, потому их расчёт в этой статье не будем рассматривать.

При не очень разветвлённой и сложной системе трубный диаметр можно рассчитать самостоятельно. Для этого необходимо иметь данные о тепловых потерях помещения и мощность каждого радиатора. Потом, заглянув в таблицу, можно определить сечение трубы, соответствующей подаче нужного количества тепла. Расчёт трудных многоэлементных схем лучше оставить для профессионалов. В крайнем случае, рассчитайте сами, но постарайтесь хотя бы получить консультацию.
