Капельный полив от водопровода своими руками: как сделать в огороде, схема, материалы, стоимость системы и расход воды
Капельный полив своими руками
Капельный метод орошения — один из самых популярных. Он эффективен при небольшой стоимости. Капельный полив своими руками можно сделать в теплице, или на открытых грядках. Капельный полив идеально подходит для орошения растений и кустарников, а так же цветников.
Для начала разберем основной принцип действия. Вода из источника, будь то емкость или водопроводная труба на вашем дачном участке попадает в специальные капельные шланги или форсунки, прежде чем вода дойдет до растения, ей предстоит проделать путь, через сеть микролабиринтов, после этого поток воды разбивается на небольшие капли и подается под корневую часть растений. Такой способ позволяет значительно экономить воду, и гарантировать пролив корневой системы каждого растения.
Как сделать капельный полив своими руками?
Многие из нас имея собственный участок, на котором выращивают цветы и овощные культуры, не располагают возможностью регулярно уделять ему время, порой на полив всего огорода уходит не один час, как правило, дача находится за городом, а у нас есть работа, которой невозможно отказать.
Система имеет свои особенности. Как сделать капельный полив самостоятельно, чтобы он работал грамотно? Для этого понадобятся:
- Источник воды, водопровод или накопительная емкость.
- Механический фильтр для очистки воды.
- Магистральный трубопровод, для отведения воды от источника водоснабжения до ваших грядок.
- Шланг капельного полива или иная система капельного орошения
- Контролер для автоматического включения полива, если вам такой нужен.
И так начнем с выбора источника водоснабжения, им может быть существующий водопровод на вашем участке или же накопительная емкость. У каждого из таких вариантов есть свои плюсы и минусы. Накопительная емкость, позволяет не только обеспечить вас нужным запасам поливной воды, но и позволяет ее нагревать, если же конечно ваша емкость не стоит в сыром холодном подвале, а как нам всем известно растения любят полив теплой водой.
После того как вы определились с выбором источника водоснабжения, можно приступить к сборке системы капельного полива своими руками. Лучше всего начать c план-схемы, взять листок и нанести примерное количество и размеры тех грядок или клумб, которые вы хотите полить. Это позволит более точно подойти к выбору и количеству оборудования для капельного полива.
Следующим нашим шагом будет фильтрующий элемент, он обязателен, так как капельницы, могут выйти из строя из-за примесей, которые может содержать вода, использование сетчатого фильтра способствует продлению срока эксплатации вашего капельного полива. Мы рекомендуем использовать фильтра Irritec (Ирритек) итальянского производства с нержавеющей сеткой плотностью 120 микрон, такой фильтр без труда пропустит нужное количество воды, при этом все примеси останутся в колбе фильтра. Фильтр Ирритек можно неоднократно промывать и чистить, обязательно установите фильтр на входе воды в капельную систему. Фильтр для капельного полива вы сможете купить в разделе фильтра в нашем каталоге.

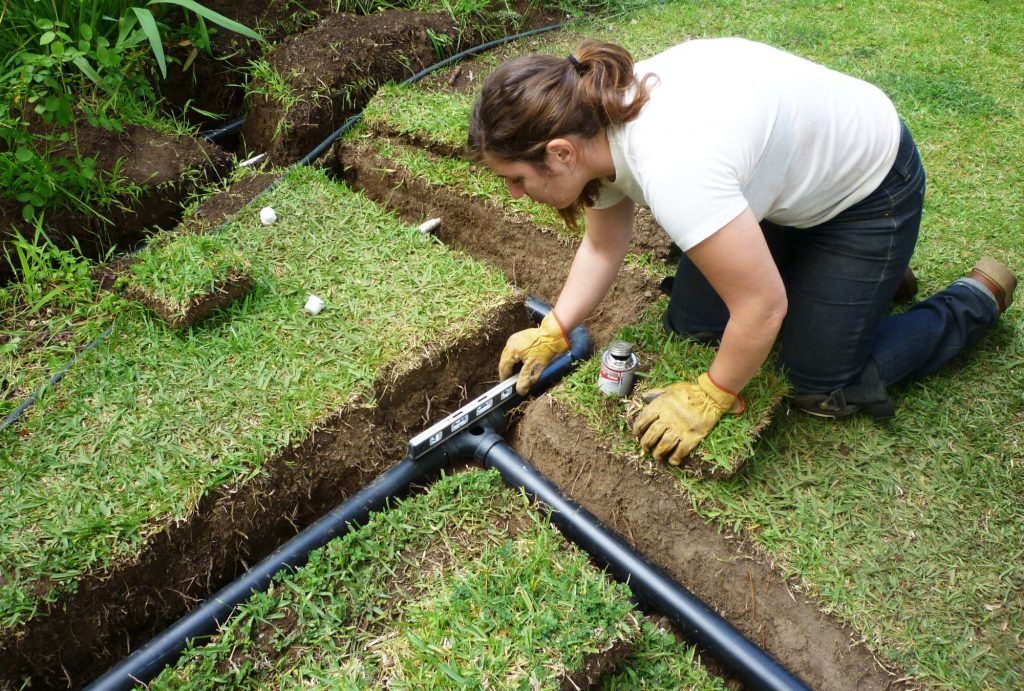

Следующей нашей задачей будет прокладка магистральной трубы от источника водоснабжения до места размещения капельного полива. Вы можете использовать любой вид труб или шлангов, от пнд трубы до простого силиконового шланга,
главной ваше задачей будет транспортировка воды, используйте нужное количество метров, применяйте фитинги, отводы, тройники, и сделайте разводку магистрального трубопровода до всех мест требующих полива на вашем участке.
Теперь нам предстоит сборка капельного полива своими руками. Прежде всего мы разберем виды капельного полива , начнем с самого простого и распространенного варианта, капельный шланг это трубка диаметром 16 мм, с интегрированными в трубку капельницами, вылив воды происходит равномерно и в среднем составляет 2 литра в час, капельницы интегрированы в трубку на расстоянии 30 см друг от друга (самая популярная модель капельного шланга ), такая трубка может работать, как от давления магистральной трубы так и самотеком, главное не забудьте поставить регулятор давления или же если вы используете емкость, убедить в том, что емкость поднята от земли хотя бы на 1 метр и может самотеком обеспечить проход воды до каждой капельницы, помните чем длиннее ветка капельного полива, тем больше воды потребуется туда передать. Капельная труба бывает компенсированный по давлению и не компенсированный, первый вариант более дорогой, но позволяет вам использовать равномерное выделение осадков из всей капельной трубы в независимости от давление воды и длины.
Как сделать капельный полив в теплице?
Технология установки будет той же, как и в открытом грунте, если вы выбрали капельный ленту или капельный шланг, подведите к вашей теплице магистральный питающий трубопровод, затем с помощью специального адаптера переходника, адаптер с накиданной гайкой, а для капельной трубы это адаптер елочка, подсоединяете капельную трубку или ленту к вашему трубопроводу. Далее раскатываем наш капельный полив вдоль всех грядок, достатчно одной линии на каждую грядку, если вы хотите разделить полив на разные зоны, чтобы иметь возможность регулировать полив разных культур растений, то просто разделите на ветки ваш капельный полив, для этого используйте шаровые краны, или специальные краны для капельных линий. При монтаже вам потребуются фитинги для капельного полива , возьмите тройники, соединители и уголки для капельного шланга с запасом, чтобы можно было максимально точно проложить ваш капельный полив в теплице и на грядках
В итоге у вас должно получиться система, подающая жидкость к корневой системе растений.
Вода будет доставляться в емкость из водопровода или качаться насосом напрямую в систему капельного полива. Распределение воды происходит по трубам и капельным трубкам. Если вы задумались, как сделать капельный полив в теплице, то этот вариант вам подойдет. И если вы задумались, как сделать капельный полив на грядках, то этот вариант тоже вам подойдет.
Запомните главное, при внедрении системы капельного полива своими руками необходимо тщательное планирование и расчет. Для грамотной работы нужно примерно посчитать расход воды и иметь представление о схеме полива. Исходя из этого вы приобретете трубы нужных диаметров и подходящей длины.
Когда и как сделать капельный полив? Монтаж лучше осуществить в начале весны. Продумайте возможные ситуации засоров и необходимости регулировки в капельнице расхода воды. Вероятность столкнуться с ними всегда есть и вы должны быть к ней готовы. Не забывайте и о том, что система должна быть проведена так, чтобы не мешать вашему перемещению по участку.
Грамотно спланированный капельный полив осуществит рациональное орошение растений, сможет поддерживать необходимый уровень влаги в ваше отсутствие. При этом растения остаются чистенькими, а грядки сухими, вода поступает непосредственно к корневой системе.
Как пользоваться самодельным капельным поливом?
Схема самодельного капельного полива должна отвечать требованиям участка. Какие-то детали изготовить самостоятельно не представляется возможным. Приобрести необходимо такие устройства, как капельницы, капельные шланги, старт-коннектор, например.
Проектируя свою систему, нужно постараться сделать как можно меньше разветвлений. Хватит одной раздаточной трубы, к которой крепятся трубки. В идеале система капельного полива своими руками оснащается включением и отключением на время дождя, аварийным отключением. Для функциональности предусматривают регулятор уровня воды, выключатель.

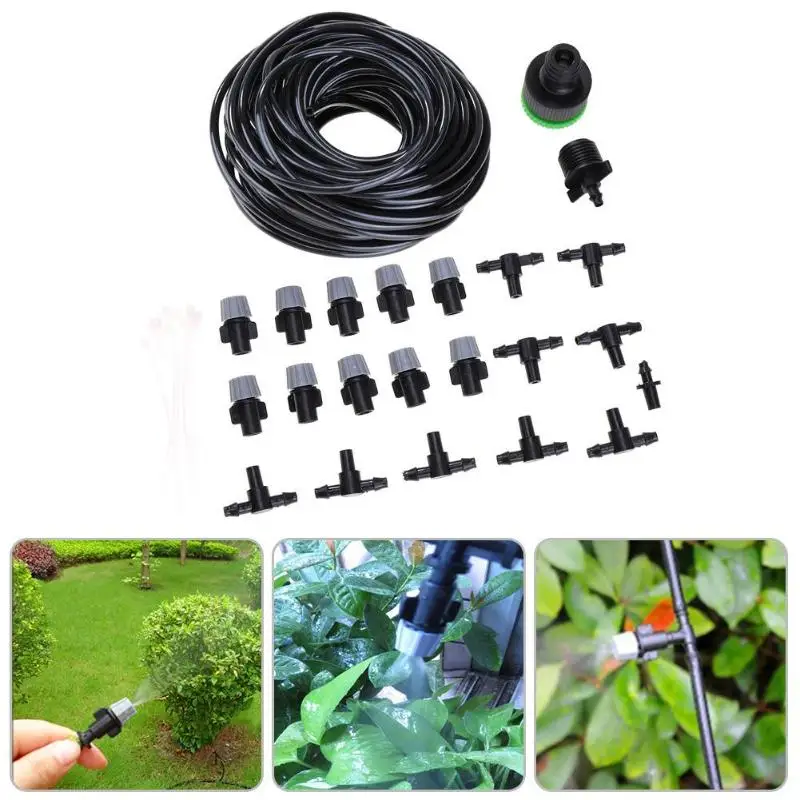

Комплект капельного полива
Наш интернет магазин капельного полива может предложить готовые решения, в виде наборов капельного полива.

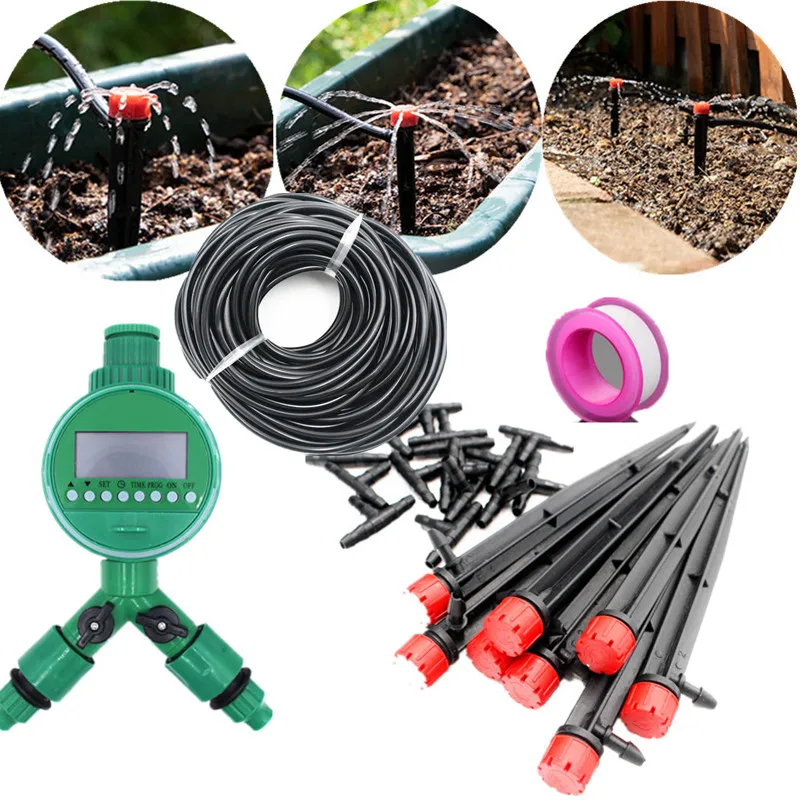

Такие комплекты представлены, как с автоматическими таймерами,так и с ручным включением полива, вы сможете подобрать. Комплект капельного полива 30 растений или комплект капельного полива на 60 растений, а так же комплект капельного полива от водопровода вы найдете в нашем магазине.
Схемы установки капельного полива.
Капельный полив своими руками
Для кого-то дача — это место отдыха, шашлыков, сада и клумб, а для других — многочисленные овощные и ягодные грядки, которые требуют заботы. В любом случае и газон, и капуста нуждаются в некотором уходе. Особенно важен для растений полив.
Капельная система
К сожалению, далеко не на каждом дачном участке имеется водопровод и постоянная подача воды. Да и бывают дачники на своих наделах не каждый день. Поэтому приходится запасаться бочками, ведрами и прочими подручными емкостями для сбора и хранения воды, а полив осуществлять вручную с помощью шлангов или леек.
Естественно, что такой труд не очень рационален, особенно на больших площадях. Поэтому и была придумана система капельного полива. Она представляет собой водопровод, проложенный по всему огороду (и в остальных местах участка, где он необходим), подающий воду каждому растению. При этом вода подается каплями, что позволяет эффективнее поливать грунт, ведь он успеет впитать влагу, прежде чем та начнет растекаться и размывать корни растений.
Особенности капельного полива
Данная система полива обустраивается самостоятельно либо приобретается в виде готового комплекта. Она имеет немало достоинств. А именно:
— обеспечивает эффективный полив каждого растения;
— экономит время и силы;
— для монтажа не требуется больших затрат;
— систему просто разбирать и собирать;
— при желании и умении можно обустроить систему своими руками;
— позволяет экономить воду.
К недостаткам системы можно отнести необходимость потратить время на ее монтаж.
Но с другой стороны несколько часов работы по обустройству водопровода на весь сезон избавят от дальнейших хлопот.
Монтаж системы капельного полива
Готовую систему устанавливать проще всего — к ней приложена инструкция по монтажу. Но и самодельный водопровод монтировать несложно:
— необходимо установить бочку или иную большую емкость (в которой будет вода) на высоту примерно 1,2-1,5 метра. На расстоянии около 20-30 см от нижнего края бочки делается врезка в бочку. К самому дну ее приделывать не нужно — там будет оседать муть;
— далее кран, для того чтобы можно было обслужить всю систему капельного полива, без разлива всей бочки.
— после крана, обязательно ставим фильтр с фильтрующим элементом не менее 120 микрон. В бочку могут попасть насекомые, песок и другой мусор, который моментально забьет капельницы.
— если планируется автоматический капельный полив, то именно поле фильтра следует установить таймер.

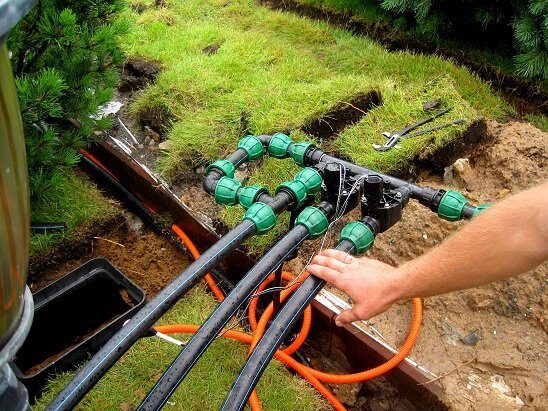

Для разделения полива на две независимые линии ставиться разветвитель. Таким образом можно организовать капельный полив, для огурцов и помидоров, с индивидуальной программой. Например один таймер полива отвечает за огурцы, и поливает их каждый день, а второй таймер поливает помидоры, раз в два три дня.
Включение и отключение подачи воды будет производиться по времени, согласно запущенной программе. Несмотря на их количество, разобраться в них очень просто:
Если полив из бочки или другой емкости — то ваш выбор таймер с шаровым краном.
Если полив работает от давления, общее водоснабжение или другая система подающая воду под давлением — то вам нужен таймер с электромагнитным клапаном. Для такого таймера необходимо минимальное давление около 0,5 бар. Учтите это при покупке.
— далее прикрепляется шланг или магистральная труба, которая подводит воду к огороду перпендикулярно направлению грядок, в случае с капельной лентой, и продольно, если у вас полив к каждому корню индивидуальный;

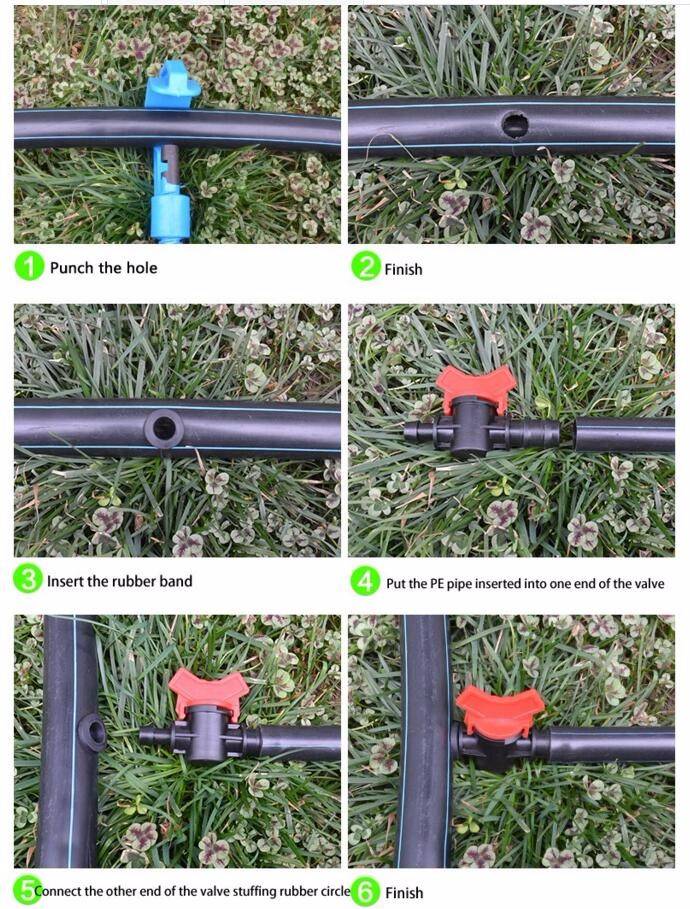

— магистральные трубы ПНД, капельные шланги, капельные ленты или микротрубки соединяются фитингами для капельного полива.
Для каждого вида свои фитинги, главное не перепутать! 🙂

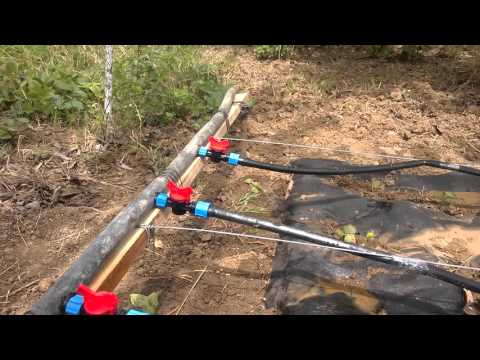

— к этой трубе фитингами подсоединяются капельные ленты, которые укладываются между грядок.
— или микротрубки для прикорневого полива. Капельницы втыкаются под каждый росток, и ни одна капля мимо не уйдет.
— в конце лент или труб ставятся заглушки.
Остается только включить систему. Теперь нужно лишь следить за уровнем воды в системе, а также вовремя включать и выключать ее. Если вы все же сделали автоматический полив с таймерами, то, как говориться в рекламе, просто добавь воды!
← Садовый опрыскиватель — как правильно сделать свой выбор? | Как прогнать незванного гостя, или борьба с кротами →
Простой подход к капельному орошению своими руками
Когда мы с женой засаживали наши сады в Сэнди, штат Юта, мы знали, что нам придется каким-то образом орошать наши растения. Несколько лет поливали из шланга и разбрызгивателя, но это быстро надоело.
Мы рассматривали встроенные в землю спринклерные системы, но они казались дорогостоящими и расточительными. Тогда я узнал о достоинствах капельного орошения. С помощью ряда тщательно расположенных эмиттеров вода могла доставляться прямо к корням растений. И мы могли наслаждаться удобством постоянной системы полива.
Вода – это ограниченный природный ресурс. По мере роста населения в Северной Америке многие районы сталкиваются с нехваткой воды и периодическими засухами. Эти кризисы делают водосберегающую систему орошения сада привлекательным инструментом. С капельной системой мои растения растут с меньшим количеством воды. Отсутствие воды на листве также снижает грибковые заболевания. Когда я время от времени использую внекорневые удобрения, они не смываются, когда система срабатывает. А поскольку поливаю только те растения, которые мне нужны, сорняков вырастает гораздо меньше.
Гибкие детали упрощают сборку.
Подумайте о системе капельного орошения как о высококлассном шланге для смачивания.
Но вместо того, чтобы разбрызгивать воду через каждые 2 дюйма, она может просачиваться через каждый фут — или, может быть, каждые 3 фута — капля за каплей. При небольшом планировании эти капли могут выровняться с корневыми зонами растений.
Детали капельного орошения соединяются вместе, как модульные игрушки, и их можно регулировать по мере изменения вашего сада. Вам понадобится фильтр, редуктор давления воды, эмиттеры и гибкая полиэтиленовая трубка диаметром 1/2 или 5/8 дюйма, также известная как вспомогательная магистраль. Вам может понадобиться устройство предотвращения обратного потока, если оно требуется вашим муниципальным отделом водоснабжения. Дополнительные детали включают сплошную трубку диаметром 1/4 дюйма, капельную линию диаметром 1/4 дюйма, соединительные тройники, 9 шт.Изгибы под углом 0 градусов, соединительные зазубрины, фиксаторы для удержания трубок на месте, заглушки для заполнения отверстий, которые вы решили не использовать, таймеры и инжекторы для удобрений.
Вы можете купить эти детали в хозяйственных магазинах или садовых центрах или в компаниях, специализирующихся на оросительных системах. Детали разных производителей почти всегда взаимозаменяемы.
Стоимость системы приемлема. Вы можете покрыть около 250 квадратных футов капельным орошением за 20–50 долларов по частям, не включая таймер. Для установки все, что вам нужно, это прочные ножницы, чтобы разрезать трубку, и 16-пенсовый гвоздь или коммерческий пробойник, чтобы сделать отверстия в подводящей магистрали для излучателей и трубок диаметром 1/4 дюйма. Вы можете закопать подземелье чуть ниже почвы или оставить его на поверхности и засыпать мульчей. В любом случае, я стараюсь водить его по краю кровати, чтобы случайно не потревожить. Трубку диаметром 1/4 дюйма также можно закопать, но оставить капельные линии на поверхности, чтобы эмиттеры не забивались землей. В своем саду я использую комбинацию закопанных и мульчированных линий, поэтому здесь и там видны только небольшие излучатели.
Следует помнить о двух важных моментах. Во-первых, капельное орошение работает при низком давлении — от 10 до 30 фунтов на квадратный дюйм (psi). Однако давление воды на патрубках шланга колеблется от 50 до 100 фунтов на квадратный дюйм, поэтому вам нужен редуктор давления на каждом контуре капельного орошения. Во-вторых, исходя из консервативного эмпирического правила, любой контур капельного орошения может обрабатывать только около 225 галлонов в час (галлонов в час), поэтому вам необходимо рассчитать общее количество галлонов в час для всех эмиттеров в каждом контуре капельного орошения, чтобы убедиться, что они не работают. т превышает эту сумму. Каждый излучатель имеет свой собственный рейтинг, поэтому просто сложите числа.
Как: перезимовать систему
Техническое обслуживание капельной системы довольно простое. Если вы живете там, где зимой замерзает, осенью отсоедините трубопровод от патрубка и заберите обратно превентор, редуктор давления и фильтр внутрь.
Другая трубка гибкая и не должна разламываться при замерзании. Привяжите полиэтиленовую пленку к концу подмагистраля.
Весной откройте конец ответвления и промойте систему, чтобы избавиться от мусора. В теплом климате вся ваша система может оставаться на месте круглый год.
Оцените свои потребности в поливе, прежде чем приступить к строительству
Используйте рулетку, чтобы примерно определить, сколько гибких трубок вам понадобится для подмагистрали. Начните с патрубка шланга и проложите свой путь через сад. Общая длина подмагистрали на любом контуре капельного орошения не должна превышать 400 футов. Трубка гибкая, но для поворота на 90 градусов вам понадобится колено. Если вы хотите разветвить подмагистраль, используйте соединительный тройник.
Везде, где подводная магистраль проходит в нескольких дюймах от растения, вы можете установить эмиттер для подачи воды. Излучатель имеет соединительный шип на одном конце. Чтобы полить растение дальше от подмагистрали, поместите в него штуцер, прикрепите к штуцеру прочную трубку диаметром ¼ дюйма, а затем наденьте эмиттер на другой конец.
Подсчитать, сколько эмиттеров вам понадобится, несложно. Вам придется учитывать тип почвы, размер растений и общие потребности в воде, микроклимат вашего сада, а также наличие или отсутствие мульчи. Излучатель со скоростью 1 галлон в час покроет площадь диаметром 12 дюймов в песчаной почве или площадь диаметром 18 дюймов в глинистой почве. С большими растениями я начинаю с одного излучателя 1 гал/ч на фут диаметра ветвей. У вас есть куст черники диаметром 4 фута? Разместите четыре эмиттера со скоростью 1 галлон в час на полпути между стволом и капельной линией. Я использую эмиттеры со скоростью 1 галлон в час, потому что так легче отслеживать, сколько галлонов в час находится на любой заданной линии.
Для целых грядок я использую капельную трубку диаметром 1/4 дюйма со встроенными эмиттерами 1/2 галлона в час через каждые 12 дюймов. Эта трубка присоединяется к вспомогательной магистрали с помощью соединительного шипа; каждая линия может змеиться до 50 футов через кровать.
Капельные линии лучше всего работают с редуктором давления на 25 фунтов на квадратный дюйм.
Чтобы получить эквивалент дюйма дождевой воды из источника со скоростью 1 галлон в час, требуется чуть меньше часа. В нашем жарком климате штата Юта рекомендуется 2 дюйма воды в неделю в течение вегетационного периода. Проконсультируйтесь с агентом по распространению знаний в вашем регионе, чтобы получить рекомендации.
Отдельные растения — лучший индикатор того, как долго нужно поливать. Если растения выглядят хуже изношенными вечером после жаркого солнечного дня, это довольно распространенное явление. Но если те же растения на следующее утро все еще выглядят увядшими, вам необходимо провести расследование. Проверить влажность почвы можно с помощью отвертки. Во влажную почву отвертку легко просунуть. В сухой почве вам понадобится помощь большого молотка. Если почва сухая, значит, растениям не хватает воды. С каждым разом запускайте систему дольше или добавляйте больше эмиттеров.
Если почва влажная, возможно, вы переувлажняете. Обратите особое внимание на новые растения, потому что их корни еще не пустили корни в почве. То, что почва влажная в нескольких дюймах от нового растения, не означает, что растение получает воду.
Лучше поливать обильно, но нечасто. Если у эмиттеров есть лужи, вы слишком долго используете свою систему. Вместо этого вы должны увидеть небольшой участок влажной земли. Под поверхностью, где корни могут уходить на глубину до 18 дюймов, вода будет распространяться и погружаться в почву.
Определите свои потребности в капельном орошении
Использование гибких трубок позволяет прокладывать капельные линии вверх и вниз по рядам грядок. Соединительные тройники и колена позволяют разветвлять систему по углам и вокруг углов. Каждая минисистема, проходящая через конкретную кровать, должна подключаться обратно к субмайну. Прежде чем приступить к сборке системы, убедитесь, что вы отмерили, сколько трубок вам в конечном итоге понадобится.
—Т. А. Джонсон устанавливает системы капельного орошения в районе Солт-Лейк-Сити, штат Юта.
Как построить систему капельного орошения
Разбрызгиватели, распыляющие воду в воздух, где она легко испаряется или уносится ветром, по своей природе неэффективны. Они распространяют воду на большие площади, независимо от того, есть ли по всей площади корни, способные ее поглощать. Кроме того, постоянное смачивание листьев способствует лиственным заболеваниям у многих культур. Напротив, системы капельного орошения подают воду прямо в почву именно там, где это необходимо. Капельные системы рассчитаны на точность и легко адаптируются, что позволяет садоводам точно настраивать количество воды, которое получает каждое растение.
Капельные системы домашнего масштаба позволяют орошать грядки, многолетники, деревья, кустарники и даже растения в горшках с помощью одной системы, управляемой общим «мозгом», компьютеризированным таймером, который открывает и закрывает ряд поливных клапанов в соответствии с запрограммированным графиком.
. Каждый клапан подает воду в разные зоны орошения, питая растения водой через сеть пластиковых трубок и капельных «эмиттеров».
Примечание: этот проект требует навыков сантехника и столярных работ.
Шаг 1. Установка таймеров, клапанов и оборудования
Вы можете подключить капельную систему непосредственно к шланговому крану и включать и выключать ее вручную по мере необходимости, но автоматизированные клапаны облегчают жизнь. Пока вы сосредоточены на других задачах или занимаетесь повседневными делами, система делает все за вас. Самые простые таймеры питаются от батареи или солнечной батареи и предназначены для навинчивания на шланговый кран; в этом случае таймер и клапан являются единым блоком. Однако для больших садов требуется несколько клапанов, и в этом случае где-то рядом устанавливается отдельный многозонный таймер.
- Подключить к водопроводу с помощью ¾-дюймовой трубы из ПВХ. Установите запорный вентиль на линии ПВХ, чтобы можно было перекрыть подачу воды в капельную систему в случае необходимости ремонта.
Если источником воды является муниципальное водоснабжение, в соответствии с местными нормами может потребоваться устройство предотвращения обратного потока на стыке с капельной системой. - Установите тройник через каждые 6 дюймов в трубу из ПВХ для каждого клапана, который будет использоваться. Подсоедините клапаны к трубе из ПВХ.
- Прикрепите 24-вольтовый провод спринклера к соленоиду на каждом клапане (цилиндрическая часть вверху, которая открывает и закрывает клапан с помощью электроники) с помощью герметичных проволочных гаек.
- Проложите провод разбрызгивателя к таймеру и подключите каждый провод к соответствующей клемме внутри таймера.
- Наденьте капельный фильтр на выпускное отверстие каждого клапана.
- Наденьте редукционный клапан на выпускное отверстие каждого фильтра (редукционный клапан на 30 фунтов на квадратный дюйм подойдет для большинства систем капельного полива).
- Наденьте переходник шланг-компрессор на выпускное отверстие каждого редуктора давления (это преобразует резьбу редуктора давления в тип фитинга, используемого в большинстве капельных систем.
Шаг 2. Установка трубок и эмиттеров
Растения, которые будут орошаться с помощью капельной системы, должны быть разделены в зависимости от близости и частоты полива. Огород может нуждаться в воде каждый день, а фруктовый сад может нуждаться в ней раз в неделю или реже. Как правило, каждый клапан может поливать около 1000 квадратных футов растительности, поэтому планируйте систему соответствующим образом.
- Вставьте один конец рулона капельной трубки в сторону компрессионного фитинга переходника шланг-компрессия первого клапана (обычно используется трубка 1/2 дюйма или 5/8 дюйма). В капельных системах используются компрессионные фитинги, которые соединяются с трубкой с помощью покачивающего движения, одновременно вдавливая трубку в фитинг.
- Размотайте рулон трубки по всей области, которую нужно орошать с помощью этого клапана, закрепляя трубку на земле с помощью U-образных металлических колышков.
- Вставьте капельницы в трубку, где она проходит непосредственно у основания растения.

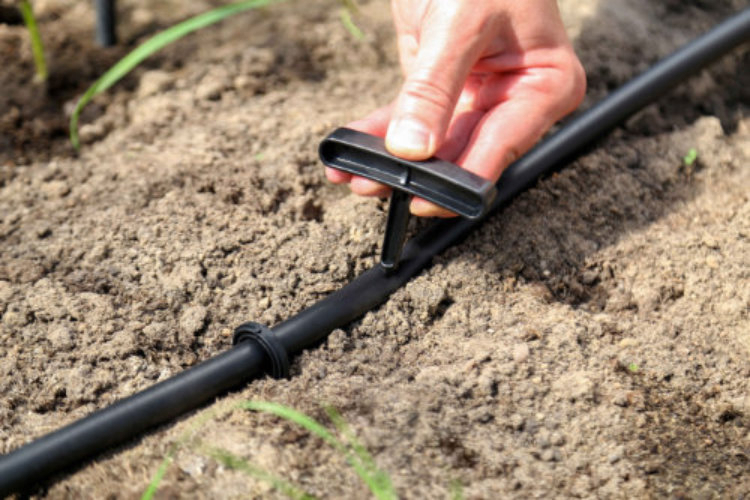

Существуют специальные инструменты для проделывания отверстия в трубке, чтобы эмиттер можно было установить на место, но кончик стандартного U-образного ирригационного штыря также эффективен для проделывания отверстия. - Используйте ¼-дюймовые «спагетти» трубки для подачи воды к растениям, которые не примыкают непосредственно к большей линии подачи. Колючие соединители необходимы для соединения двух типов трубок.
- Повторите процесс с другими клапанами/зонами.
- Вручную откройте клапаны один за другим, чтобы промыть водой трубопровод и удалить любую грязь, которая могла попасть внутрь в процессе установки.
- Используйте компрессионный фитинг с торцевой заглушкой, чтобы закрыть конец каждой линии трубок. При желании закройте трубку мульчей.
Тонкая настройка и персонализация
Капельные системы немного похожи на конструктор Lego — существует бесконечное количество возможных конфигураций. Имеются коленчатые, Т-образные и прямые муфты как для больших труб подачи, так и для меньших спагетти-трубок, поэтому сеть водоснабжения может быть проложена именно там, где она должна быть.
