Монтаж электрического пола под плитку: Электрический теплый пол под плитку своими руками – монтаж нагревательного кабеля, укладка матов + фото-видео

какой лучше выбрать и как уложить

Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.

Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.

Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Как правильно уложить электрический тёплый пол под плитку

Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

• грунтованное ровное бетонное основание;
• слой теплоизоляции из пенополиэтилена;
• нагревательные секции — кабель;
• стяжка из цементно-песочной смеси 3-5 см;
• покрытие из плитки или керамогранита.


Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

• Тестер сопротивления.
• Перфоратор.
• Угольник.
• Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать характеристикиПолучить консультацию

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.

Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»

Температурный датчик

Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.

Терморегулятор

После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку. У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.

Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.

Укладка стяжки

Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.

Укладка декоративного покрытия

Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.

Популярные вопросы и ответы

Что лучше поручить специалистам при укладке электрического теплого пола под плитку?

— Главную опасность при укладке теплого пола своими руками представляет подключение терморегулятора. Если вы никогда не работали с проводкой, то помните про технику безопасности или поручите работу специалистам. Стяжка пола является трудоемким процессом и не самым чистым. Можно также пригласить бригаду, — рассказывает руководитель компании по ремонту квартир Рамиль Турнов.

Имеет ли значение для электрического теплого пола вид плитки?

— Имеет. Лучше всего с теплым полом сочетаются керамогранит и толстый кафель. Они наиболее устойчивы к перепадам температур и отлично передают тепло в помещение. Производители делают пометки на коробке с плиткой о том, что она сочетается с теплым полом. Не рекомендуется применять ректифицированные плиты. Они цельные, лишены швов, — поясняет эксперт «Комсомолки».

Отличается ли теплый под плитку в помещении и на открытом балконе?

— Не отличается, но с учетом качества наших балконов от застройщика, требуется теплый пол большей мощности. Иначе система не сможет должным образом прогреть воздух даже в небольшой лоджии. К решению проблемы нужно подходить комплексно, утеплять балкон и качественно делать отделку. В таком случае лоджия может стать отличным рабочим кабинетом с панорамным видом, — говорит Рамиль Турнов.

Монтаж электрического пола под плитку

• Главная страница
• Истории пользователей

Автор: Виктор Модин

5 Рейтинг 5.00 (148 Оценок)

• Содержание

• Монтаж электрического пола под плитку своими руками
• Критерии выбора электрического теплого пола под плитку
• Схема монтажа теплого пола электрического
• Монтаж электрического теплого пола
• Достоинства установки теплых полов с сетчатыми нагревательными матами
• Достоинства установки теплых полов со стержневыми инфракрасными матами
• Видео — Монтаж электрического пола под плитку

Керамическая плитка на сегодняшний день используется для отделки большинства квартир и домов.

Она обладает гигиеничностью, легкостью в уборке отличной декоративностью, водонепроницаемостью, что делает этот материал очень востребованным. Плитка обладает единственным недостатком – в холодное время года она не удерживает тепло и ходить по ней босиком или в легкой обуви дискомфортно.

Но есть возможность устранить и эту проблему – установить тёплый пол под плитку. Ниже мы рассмотрим самостоятельный вариант установки теплых полов.

Критерии выбора электрического теплого пола под плитку

Существует две разновидности теплых полов – от водяной системы подогрева либо электрической.
Приведем доводы в пользу электрического варианта:

• При установке водяных контуров имеется возможность протечки теплоносителей, что никак невозможно при электрическом поле.
• При установке водяного пола требуется бетонная стяжка массивных параметров, а это дополнительная нагрузка и тяжело выполнимая задача.
• Устанавливать сложные контуры труднее чем раскладывать маты или нагревательные кабели.
• Обогрев электрического пола оснащен управляющим блоком, имеющим компактные габариты.
• При создании электрического типа подогрева полов требуется меньше мороки с документами и соглашениями.

Схема монтажа теплого пола электрического

Для начала следует соблюсти все соответствия к нижеизложенным требованиям:

1. У полов должен быть необходимый уровень термоизоляции;
2. Поверхность под полом должна быть целостная и ровная;
3. Для установки электрического варианта пола необходимо выделить линию питания, завязанную на свой автомат и укомплектовать ее дополнительной защитой;
4. Заранее подготовьте все необходимые инструменты;

Монтаж электрического теплого пола

Рассмотрим пример установки электрического обогрева полов при приготовленной утепленной основе.

1) Сначала проверяем комплектацию оборудования: наличие упаковки, паспорта и инструкции, двухжильного нагревательного кабеля, «холодного конца», полимерной гофротрубы, колпачка-заглушки, монтажной пластины из металлической ленты.

2) Отдельно покупаем термостатический блок коммутации, в комплекте с термодатчиком.

3) Желательно начертить схему укладки на линованном листе бумаги.

4) Сначала прорубается гнездо для блока термостатического.

5) От получившегося места прочерчивается вертикальная линия вплоть до пола, с целью того чтобы в дальнейшем вырезать штрабу, в которой будет находиться гофротруба и «холодный конец».

6) Затем необходимо убрать всевозможные засорения с пола.

7) Далее провести грунтование бетонированной плоскости пола.

8) Так же не будет лишним применение фольгированного утеплителя, уложенного плотно в один слой.
Стыки необходимо проклеить скотчем.

9) Согласно имеющейся схеме нарезают монтажные планки, которые имеют отверстия.
Их закрепляют дюбелями или саморезами и устанавливают в произвольном порядке с шагом до одного метра.

10) Переходим непосредственно к укладыванию кабеля. Фиксировать начинают в месте нахождения соединительной муфты.

11) Раскладку необходимо тщательно сверять с имеющейся схемой. Отгибающиеся «усы» на монтажных планках помогут закрепить кабель нужным образом.

12) Завершается укладка фиксированием концевой муфты.

13) Далее отрезаем необходимую длину гофротрубы и вводим в нее термодатчик.

14) Закрываем оставшийся конец гофры специальной заглушкой, чтобы состав раствора не угодил во внутрь.

15) Гофра фиксируется ровно в центре среди двух нитей кабеля, параллельно. Окончание гофротрубы заводим в штрабу в стене.

16) Туда же укладываем и «холодной конец». Затем заливаем данное место раствором цемента или гипса.

17) С помощью тестера необходимо проверить работоспособность электрической части. Так же возможно проведение пробного пуска на короткий отрезок времени.

18) Перед заливанием стяжки проверяют прочную фиксацию кабеля.

19) Для обеспечения полного контакта в фольгированном основании вырезаются отверстия прямоугольного или ромбовидного типа примерно 50х200 мм, с шагом в 100 см. в ряду.

20) Чтобы компенсировать термические растяжения по всей площади контакта со стеной и углами прокладывается демпферная лента. После данной процедуры замешиваем раствор и выкладываем на пол поверх кабеля.

21) Не допускается нахождение пузырей воздуха в консистенции раствора, они могу негативно повлиять на работу электрического обогрева пола.

22) Неделя – это минимум времени, которое требуется для того чтобы стяжка застыла. Желательно в первое время регулярно проводить увлажнение бетона.

23) И только по прошествии необходимого времени следует приступать к укладыванию плитки, заранее проведя грунтовочное покрытие.

Для работ с плиткой нужен особый клей, который будет адаптирован для условий эксплуатации теплых полов. Для обеспечения нужной прочности стяжки должно пройти около 30 дней.

Не стоит ускорять время включения обогрева, это может привести к негативным последствиям. При запуске оборудования в первые несколько дней настраивают минимальную температуру, постепенно прибавляя в день около пяти градусов до расчетного значения.

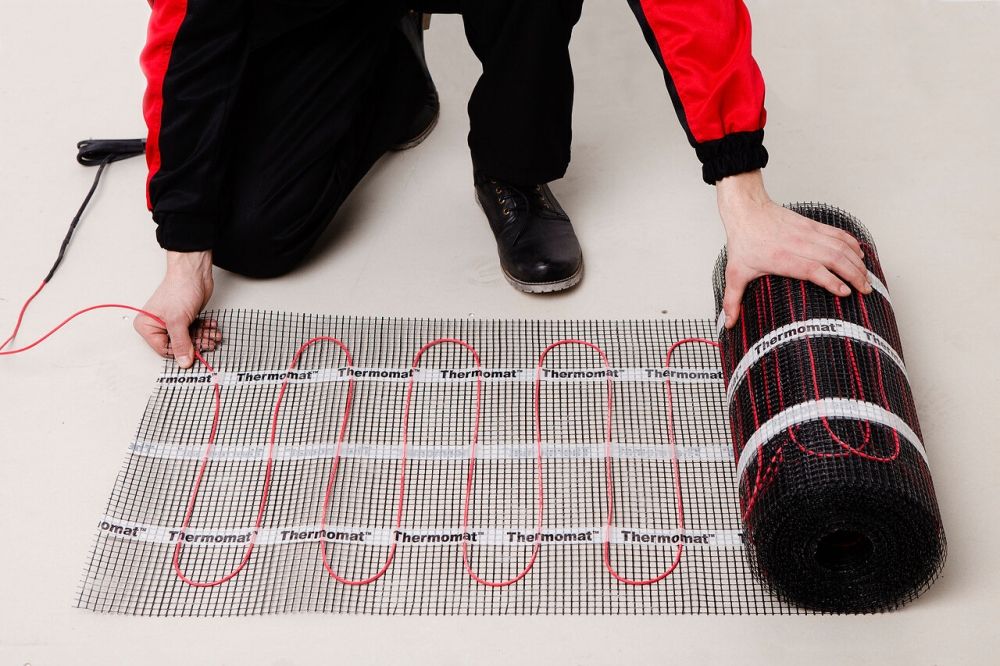

Достоинства установки теплых полов с использованием сетчатых нагревательных матов

Данный тип полов пользуется огромной популярность за счет упрощения процесса укладывания.

Конструкция мата представляет собой нагревательный кабель, который уложен на стекловолоконную сетку и имеет фиксацию с необходимым шагом. Мат раскатывается на поверхность пола и сразу закрывает большой участок.

Еще один плюс данной конструкции – имеется возможность не производить стяжку пола, а обойтись лишь слоем клея толщиной около 10 мм.

Цена такой конструкции отличается от простого кабеля в большую сторону, но затраты на дополнительные действия меньше.

Достоинства установки теплых полов с использованием стержневых инфракрасных матов

Следующий вариант системы электрического обогрева полов прекрасно подходит для керамического финишного покрытия.

Данная конструкция состоит из токонесущих шин, расположенных параллельно друг к другу на рассчитанном промежутке.
Между шинами располагаются нагревательные элементы – особые карбоновые стержни, генерирующие инфракрасное излучение.
Это излучение переносит тепловую энергию на большие расстояния до преграды.

Достоинства заключаются в следующих моментах:

• стержни не зависят друг от друга;
• достигая нужной температуры стержни имеют способность «запирания»;
• производить монтаж данной системы легко, без лишних действий и операций.

Видео — Монтаж электрического пола под плитку

Поделитесь если вам понравилось:

Похожие материалы

• Монтаж потолочных карнизов

• Чем покрыть ОСП плиту — секреты отделки и монтажа

• Как выбрать раковину

• Подготовка дома к крупному ремонту

• Как отбеливать древесину внутри

• Самостоятельный монтаж керамогранита

• Синяя ванная комната

• Подготовка к напольным покрытиям в гараже

• Правила оформления и дизайна кухни

Недостаточно прав для комментирования

Электрический теплый пол под плитку — монтаж и укладка по шагам

Содержание:

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

• Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
• При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки — как лучше уложить теплый пол

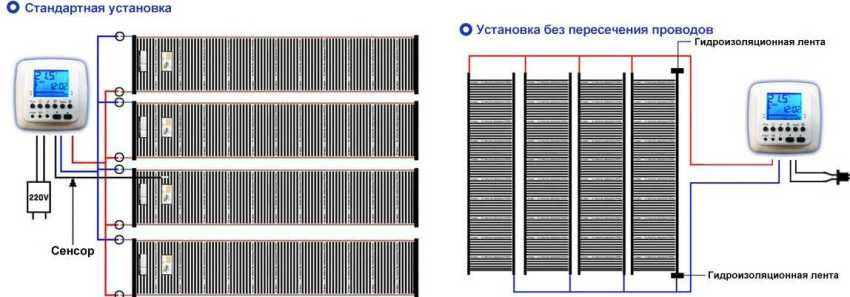

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

• Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
• Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
• Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек.

Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину.

В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования.

Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем.

Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.

Электрический теплый пол под плитку своими руками

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно.

Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать.

В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• Греющий кабель . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• Нагревательные плиты. Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
• Плёнка. Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• Маты стержневого типа. Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Под плитку лучше укладывать электрический греющий кабель, нагревательные плиты или маты, но никак не плёнку, которая просто не выдержит веса бетонной стяжки.

Поэтапный монтаж электрического тёплого пола

Материал определён и куплен, также приобретены расходники и строительные смеси, вместе с необходимым инструментом. Пришла пора узнать, как проводится правильный монтаж электропола под плитку.

Составление электрической схемы

Ни один электромонтаж не выполняется без предварительного составления схемы, на которой должны быть отображены:

• Точка подключения.
• Количество и тип нагревательных элементов.
• Сечение силового кабеля.
• Элементы коммутации.
• Элементы защиты.

Прежде чем создать схему, необходимо ознакомиться с общепризнанными правилами монтажа электрических тёплых полов:

• По всей площади помещения нагревательные элементы не должны находиться на расстоянии менее 10 см от стен.
• Необходимо знать заранее, где будет размещена мебель, которая будет препятствовать теплоотдаче, что может привести к перегреву проводника.
• Плиты или кабель могут укладываться по диагонали. Это поможет сократить количество расходуемого материала и акцентировать внимание только на тех участках, где потребуется подогрев, минуя «мертвые» зоны.

Теперь схему следует перенести на бумагу. Профессиональные компании по электромонтажу проектируют домашнюю сеть с помощью специальных программ на компьютере, но для самостоятельной укладки тёплого пола достаточно и просто наброска.

Расчёт необходимого количества материала

При рассчётах от общего значения следует отнять те места, на которых после монтажа будет стоять мебель. Но как определить мощность тёплого пола в ванной под плитку и количество нагревательного элемента? Для этого следует воспользоваться общепринятыми значениями и формулами.

Средняя мощность электрического пола на 1 м² составляет 140 Вт. Но при условии, что помещение качественно утепленно, данный показатель можно снизить до 80-100 Вт на 1 м². Определившись с мощностью уложенного в будущем кабеля, её следует умножить на рабочую площадь. Например:

• 10 м²×100 Вт/м²=1000 Вт или 1 кВт.
• Выбираем мощность одного погонного метра кабеля, достаточно будет 20 Вт/м. И делим общую мощность на данный показатель:
• 1000 Вт/20 Вт/м=50 м

Это показание и будет общей длиной нагревательного кабеля для отопления 10 м² площади. Если взять мощность одного погонного метра больше, то и общее показание будет больше, соответственно увеличится стоимость материала.

Устройство электрического пола требует надёжной фиксации, поэтому помимо кабеля или мата для обогрева необходимо приобрести монтажную клейкую ленту, с которой очень удобно крепить нагревательный элемент к любой поверхности.

Подготовка рабочей поверхности

Подготовительный этап обычно самый кропотливый, требующий много времени и сил. Для подготовки рабочей поверхности потребуется:

1. Удалить старое напольное покрытие, будь то деревянная доска, ламинат, плитка или простой линолеум. Очистку следует производить до бетонной поверхности.
2. Если бетонная поверхность под старым полом неровная, то посредством заливки небольшого количества бетонного раствора (достаточно толщины в 2-3 см), её необходимо выровнять. Это черновой вариант, поэтому основная цель не эстетичность, а ровная гладь.
3. Окончательно убрать как крупный, так и мелкий напольный мусор.

При монтаже стяжки необходимо помнить о металлической сетке, иначе через некоторое время бетонная поверхность пойдёт трещинами и пол просядет.

Укладка теплоизоляционного слоя

Монтаж электрического тёплого пола начинается с укладки теплоизоляции. Качественный теплоизоляционный слой не только повысить КПД системы, но и сделает расход электроэнергии более экономным, что очень важно особенно в отопительный сезон.

Порядок укладки теплоизоляционного слоя:

1. Растянуть рулон теплоизоляции по всей площади комнаты, следя за тем, чтобы материал на 10-15 см заходил на стены.
2. Если материал имеет клейкий слой с одной стороны, то его можно сразу приклеивать к бетонной поверхности.

   Важно! Для качественного приклеивания теплоизоляции бетонная поверхность должна быть очищена от крупного и мелкого мусора.

3. Укладывать теплоизоляцию следует стык в стык, без зазоров.
4. Стыки заклеить теплоизоляционным скотчем, покрытым с одной стороны фольгой.
5. Ещё раз проверить площадь, покрытую теплоизоляцией на наличие зазоров.

В целях теплоизоляции для бетонного пола лучше всего использовать вспененный полиэтилен, с дополнительным фольгированным слоем. Лишние средства тратить не стоит, поэтому хороший и экономный вариант — использование теплоизоляции с фольгой, расположенной только с одной стороны. С другой стороны, для удобства монтажа, должен быть клейкий слой.

Укладка металлической сетки

Металлическая, не армированная, сетка нужна в качестве основы, на которую потом будет укладываться нагревательный элемент.

Сетка, как и теплоизоляционный слой, монтируется на пол в комнату, но без захлёста на стены. Крепить к бетонной поверхности через утеплитель её не надо, достаточно просто уложить на пол.

Покупать дорогое оцинкованное изделие или из нержавеющей стали тоже не стоит — подойдёт самая простая металлическая сетка.

Монтаж штробы и установка температурного датчика

Первый шаг, относящийся непосредственно к категории электромонтажа, является штробление бетонной поверхности под укладку температурного датчика. Сделать это необходимо до установки нагревательного элемента.

Последовательность следующая:

1. Определиться с местом, где будет размещён температурный датчик. Обычно это возле ближайшего выключателя света, что очень удобно как при установке, так и при дальнейшей эксплуатации.
2. Сделать штробу от места размещения термостата до того места в полу, где будет находиться температурный датчик.
3. Уложить датчик и кабель от него в гофру, а саму гофру разместить в штробе.
4. Закрепить гофру с помощью пластиковых дюбель-зажимов, по-простому называемых «ёлочкой».
5. На конец гофры, с которого размещён температурный датчик, нанести небольшое количества герметика. Это делается для того, чтобы обезопасить датчик от проникновения внутрь бетонного раствора.

Использование гофры обязательно, так как это упрощает замену температурного датчика при его выходе из строя.

Монтаж нагревательного элемента

После вышеперечисленных операций по подготовке рабочей поверхности и монтажа теплоизоляционного слоя с металлической сеткой, можно приступать к укладке нагревательного элемента будь то кабель теплолюкс или электроплиты.

Важно! Перед укладкой и креплением нагревательного элемента следует проверить его внутреннее сопротивление, используя стандартный мультиметр. Номинальные значения указаны в паспорте изготовителя на изделие.

Если значений внутреннего сопротивления в паспорте нет, то их следует записать самостоятельно после проведения замеров. Это поможет ориентироваться в исправности системы в дальнейшем.

Укладка электрического кабеля

Если кабель или нагревательные маты исправны, то можно приступать к укладке на тёплый пол.

1. При использовании кабеля, его необходимо растянуть по всей поверхности равномерными зигзагами. Электрокабель смотан в удобную бухту, с которой его можно сразу монтировать на металлическую сетку.
2. После очередного витка, кабель крепится к металлической сетке кабельными стяжками через каждые 15-20 см.
3. Расстояние между витками: не менее 100 мм.
4. Боковые витки должны быть расположены не менее чем 150 мм от стены.
5. Самый распространённый способ укладки — «змейка», но некоторые домашние мастера предпочитают «спираль» или «улитку». Следует сразу уточнить, что выбор рисунка доступен только при монтаже электрического кабеля — плиты укладывают прямо и перпендикулярно, одинаково стык в стык.

Не надо слишком перетягивать хомутами кабель. Это может привести к повреждению его изоляции и скорому выходу из строя, сразу после заливки конструкции под плитку своими руками. Достаточно просто затянуть пластиковый хомут, а почувствовав первое усилие — оставить.

Укладка электроматов

Монтаж нагревательных матов происходит быстрее чем кабеля. Этому способствует удобная, готовая к применению конструкция, в которой нагревательный элемент уже закреплён на тонкой сетке. Укладка производится в 3 этапа:

1. Разворачивание рулона по всей площади помещения.
2. Крепление полос с матами между собой с помощью строительного скотча.
3. Контрольная проверка сопротивления и подключение системы к промышленной сети.

Во избежание внезапных поломок следует минимизировать передвижение по расстеленным и закреплённым на бетонном основании матам. Неправильное движение приводит к повреждению нагревательных элементов, после чего целые секции выходят из строя.

Заливка стяжки и укладка плитки

После того, как электрическая часть системы готова к подключению и дальнейшей эксплуатации, можно приступать к заливке бетонного раствора на тёплом полу.

Некоторые руководства по монтажу электрического пола советуют делать толщину стяжки для нагревательного кабеля — не менее 50 мм, а для матов — не менее 30 мм. Но можно данные показания приобщить, и с обеими типами нагревательных элементов делать стяжку 50 мм, чтобы потом без проблем уложить плитку или кафель. При правильной теплоизоляции этого будет вполне достаточно.

Совет! При монтаже электрического пола лучше использовать не бетонный раствор, а специальную клеевую смесь для плитки. Плюсы: быстрее сохнет и не уменьшает высоту помещения.

Как укладывать клеевую стяжку правильно:

1. Приготовить раствор, смешивая все ингредиенты в пропорциях, указанных на упаковке. Необходимо внимательно следить за количеством воды, так как на слишком жидкий раствор не ляжет плитка.
2. Нанести небольшое количество раствора на тёплый пол специальным шпателем с фигурными краями. После чего растянуть смесь так, чтобы она покрыла нагревательные элементы. Толщина теплого электрического пола под плитку даже при укладке кабеля будет не слишком заметна по отношению к общей высоте помещения.
3. Наносить слой за слоем, пока толщина стяжки не будет 50 мм. Внимательно следить, чтобы не появлялись воздушные пробки и карманы.
4. Стараться не зацепить шпателем кабель или маты под плитку — его края достаточно острые и можно незаметно повредить изоляцию.
5. Ровно через сутки после укладки плитки можно проводить затирку швов. Включать систему для проверки работоспособности допускается не менее чем через 3-5 дней, после окончательного высыхания клеевого раствора.

Использование фактурного шпателя обязательно, иначе плитка или кафель после нескольких месяцев эксплуатации могут отстать. Класть плитку лучше всего за раз, так как правильно составленный раствор быстро засыхает.

Основные ошибки при монтаже электрического пола под плитку

Выполняя монтаж электрического теплого пола под плитку, особенно первый раз, многие домашние мастера совершают ряд ошибок, которые в дальнейшем приведут к малой продуктивности системы или снижению её эксплуатационного срока. Чтобы избежать их, ниже приведён краткий перечень наиболее частых недоработок:

• Отмерять кабель при монтаже следует внимательно и точно, так как «доточить» линию потом будет невозможно. Греющий кабель покрыт специальным экранированным слоем, который нельзя резать. Даже незначительная подрезка приведёт к выходу нагревательного элемента из строя.
• Проверить электрический пол на работоспособность можно только с помощью мультиметра, измерив его сопротивление. Включать кабель в сеть до его укладки в стяжку категорически запрещено.
• Ходить по уложенному кабелю следует с величайшей осторожностью и только в обуви с мягкой подошвой.
• Установка температурного датчика на электрический пол подразумевает обязательное использование гофры. Во-первых, его невозможно будет извлечь для замены. Во-вторых, прямой контакт с бетонным раствором может привести к поломке изделия.
• Даже если в паспорте на кабель не указано сопротивление, его всё равно следует замерить до и после укладки, и сравнить. Если показания существенно отличаются, то кабель однозначно неисправен.
• Составление схемы обязательно! Это упростит работу в будущем при возникновении возможных неисправностей.
• После того как монтаж кабеля окончен, а стяжка залита, включать систему сразу же запрещается. Слишком большое количество воздушных карманов и влажный раствор станут причинами выхода из строя нагревательного элемента.

Вышеприведённый перечень недоработок позволит существенно увеличить срок эксплуатации электрического тёплого пола под плитку, а домашнему мастеру — сохранить личное время и средства.

Подводя итоги

Монтаж электрического тёплого пола под плитку — несложная, но кропотливая процедура, требующая определённого навыка работы как с электрическими элементами, так и с отделочными материалами.

Поэтому всё же минимальный опыт строительных работ потребуется.

Также при всех разновидностях электромонтажных операций следует помнить основное правило электриков: без лишней необходимости никогда не работать под напряжением.

Видео по теме



Что нужно знать, чтобы установить электрический тёплый пол своими руками?

Создать комфорт в доме и смонтировать электрический «теплый пол» под плитку своими руками вполне под силу, тем более что для этого можно выбрать несколько видов оборудования, отличающегося как способом укладки, так и эксплуатационными характеристиками.

Но чтобы полученный результат не разочаровал, важно перед началом работ правильно рассчитать мощность «теплого пола», подготовить точную схему укладки и учесть конструктивные особенности пола и функциональное назначение помещения.

Укладка теплого пола под плитку

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

• кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
• нагревательных матов из стеклоткани с проложенными в них кабелями;
• инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Монтаж электрического теплого пола под плитку. Видео:

Какой «теплый пол» лучше сделать под плитку: нюансы выбора

Если для монтажа выбран кабель, то в этом случае надо учитывать, что потребуется сделать стяжку пола толщиной в среднем 30-35 мм. Это приводит к значительной потере высоты потолков, а также увеличению нагрузки на несущие конструкции дома, что в некоторых случаях может быть недопустимым.

И хотя по цене это самый доступный вариант, но потребуются дополнительные расходы, довольно ощутимые, для покупки сухих смесей, комплектующих и т. д. Также следует учитывать и трудоемкость предстоящих работ.

Особую сложность представляет и выполнение расчетов, в первую очередь длины кабеля, определяемой не только площадью помещения, но и выбранной схемой укладки, которая, в свою очередь, определяется мощностью необходимого теплового излучения. При составлении схемы принимается во внимание расположение мебели, под которой нельзя укладывать кабель.

Как правило, кабель приобретается по длине, а дополнительно покупаются все остальные элементы и детали: терморегуляторы, датчики, крепления и т. д., хотя встречаются готовые комплекты, рассчитанные на определенную площадь.

Термоматы на основе из стеклоткани – это тоже нагревательный кабель, только уложенный в основу, что значительно облегчает процесс монтажа и проведения расчетов: во внимание принимается только та часть площади, которая не уставлена предметами мебели, особенно тяжелой.

Особенно актуальна их эксплуатация в домах с деревянными перекрытиями, так как они могут устанавливаться в конструкцию чернового пола – стяжка для них не является обязательной, но если и выполняется, то ее толщина небольшая. Наибольшую сложность представляет выполнение соединений кабелей, которые в этом случае не представляет собой цельную конструкцию.

Но, несмотря на это, а также на более высокую стоимость 1 м2 такого теплого пола, он является очень популярным среди владельцев загородных домов и городских квартир. Инфракрасный теплый пол под плитку

• Часто пленочный «теплый пол» под плитку или другое напольное покрытие выбирают с мотивацией того, что он не является источником электромагнитного излучения.
• Кроме того, его монтаж не требует устройства стяжки, но, если он укладывается под плитку, то для монтажа следует приобретать специальные эластичные клеевые смеси для «теплых полов», обеспечивающие хорошую теплопроводность и отсутствие деформационных процессов под воздействием высоких температур.
• По стоимости это самый дорогой «теплый пол», хотя очень экономичный, поэтому более высокие затраты на начальном этапе компенсируются меньшим расходом электроэнергии в процессе эксплуатации.

Резистентные и саморегулирующиеся кабели для теплого пола

При выборе кабельного «теплого пола» под плитку обязательно встанет вопрос о том, какой тип провода использовать для этого: резистентный или саморегулирующий.

Первые во время работы производят одинаковое количество тепловой мощности, вторые в зависимости от степени собственного нагрева, то есть чем больше они нагреваются, тем меньше продуцируют тепла. Из-за этого свойства они считаются более пожаробезопасными.

Резистентные кабели бывают одно- и двужильными, и основное отличие между ними состоит в способе подключения: для создания замкнутой цепи оба конца одножильных кабелей подключаются к источнику электропитания.

Сначала подключается один конец, например, в монтажной коробке, но до терморегулятора. Производится укладка согласно выбранной схеме, а затем производится замыкание контура вторым, «холодным», концом, который также выводится в монтажную коробку.

Монтаж теплого пола под плитку

Подсоединение кабелей осуществляется с помощью муфт, которые попадают под стяжку. Двужильный резистентный кабель имеет подключение одним концом, на втором устанавливается заглушка. Наличие второй токоведущей жилы обеспечивает замкнутость цепи.

Основным недостатком резистентных кабелей является то, что они генерируют постоянное количество тепла, что при возникновении сложностей с его отводом может вывести систему из строя. Также следует отметить, что двужильные кабели более привлекательны как с точки зрения монтажа, так и из-за того, что их электромагнитное излучение имеет меньшую интенсивность.

Саморегулирующие кабели не перегреваются благодаря своему оригинальному строению, представляющему особую последовательность соединенных в единую цепь элементов, из которых и образуются жилы провода. Между ними имеется полимерная прокладка, которая и выступает в роли теплопроводника.

В отличие от резистентного кабеля саморегулирующий не имеет постоянного сопротивления: оно зависит от температуры. Чем выше температура, тем ниже сопротивление в кабеле, соответственно, выделяется и меньше тепла.

По способу монтажа саморегулирующие кабели не имеют существенных отличий от резистентных изделий, но их стоимость значительно выше.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

• создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
• надежность и большой срок службы;
• безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
• возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

• спальная комната – 100-120 кВт/м2;
• детская – 150 кВт/м2;
• прихожая, кухня – 120-150 кВт/м2;
• ванная комната, туалет – 180 кВт/м2;
• застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии.

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Датчики температуры укладываются непосредственно на поверхность пленочного теплого пола и также подключаются к терморегулятору. Далее, выполняется тестирование и производится укладка основания под плитку, например, настилается фанера или иной листовой материал, который и станет основанием для плитки.

Электрический теплый пол под плитку: укладка, монтаж, плюсы и минусы

Греющие системы укладывают под напольное покрытие как самостоятельное, но чаще как дополнительное отопление. Они хороши в санузлах, детских комнатах, прихожих. То есть там, где нежелательно ходить по ледяной поверхности. Их можно уложить под разные виды финишного покрытия, но на практике их обычно кладут под керамическую облицовку. Сделать это можно самому, без помощи профессионалов. Разберемся, как провести монтаж теплого электрического пола под плитку.

Все о монтаже теплого пола под керамическую облицовку

Почему выбирают электрополы
Разновидности систем
— Кабель
— Термомат
— ИК-пленка
Составление плана-схемы
Подготовительные работы
Монтажная инструкция
— Укладка теплоизоляции
— Установка приборов контроля
— Фиксация нагревательных элементов
— Заливка стяжки
— Облицовка

Это не единственное решение для подогрева пола: есть еще водяные системы. Однако выбор чаще делают в пользу электричества. Это объясняется преимуществами, которые дает его использование. Перечислим основные из них.

Плюсы

• Относительно невысокая стоимость комплектующих и их укладки.
• Простой монтаж. При желании его можно выполнить самостоятельно.
• Возможность укладки в любом здании и помещении. Водяные полы разрешены только в частных домах.
• Нет необходимости получать специальное разрешение на установку.
• Возможность точного и простого регулирования температуры нагрева. При желании электрический обогрев легко встраивается в комплекс «умный дом».
• Не нужно обустраивать высокую стяжку, которая необходима для водяных конструкций. Следовательно, высота комнаты уменьшается ненамного.
• Быстрый разогрев и грамотно реализованное автоматическое управление дает возможность сэкономить на отоплении.

Минусы

• Увеличение расходов на оплату электроэнергии.
• Повышение нагрузки на электросеть. Необходимость обустройства отдельной линии с УЗО.
• Возможно повышение уровня магнитного поля, что теоретически может быть небезопасно для жильцов.

• Пол

  Как выбрать лучший теплый пол под плитку: инструкция и советы

Принцип работы любой из этих схем очень прост. Нагреватель-проводник греется, отдает тепло стяжке, в которую он уложен. Она разогревает плитку, после чего тепло поступает в воздух и греет комнату. Немного иначе работают инфракрасные пленки, которые тоже питаются от электричества. Здесь облицовка прогревается инфракрасными волнами, испускаемыми ИК-излучателем. В остальном все то же самое. Перечислим основные типы греющих электрополов.

Кабельные

Производят несколько видов нагревательных кабелей: одно- и двухжильные резистивные и саморегулирующиеся. Их укладывают в стяжку, оборудуют термостатом. Кабели быстро и равномерно прогревают поверхность, могут быть подключены к автоматическому управлению, легко регулируются. Их значимыми недостатками считаются обустройство довольно высокой стяжки, которая оказывает давление на перекрытия, и необходимость проведения расчетов перед укладкой.

• Отопление

  Нас греет кабель: 8 советов по укладке кабельного тёплого пола

Маты

Представляют собой проводники-нагреватели, уложенные на сетчатую основу. Это значительно облегчает их монтаж, который проводится без предварительных расчетов шага и способа укладки. Кладут маты в спецклей или под наливную смесь. Они равномерно и быстро прогревают пол, легко поддаются регулировкам, не дают лишнюю нагрузку на перекрытия. К значимым минусам относят более высокую, чем у кабелей, цену.

ИК-пленка

Тонкая пленка, на которой располагаются полоски из карбонового материала. При подаче электроэнергии они испускают ИК-волны. Может монтироваться «сухим» способом, но при монтаже под облицовку чаще кладется под гипсокартон или наливной пол. Равномерно греется, легко регулируется, быстрый и не сложный монтаж. Работает долго и беспроблемно. Недостатком можно считать необходимость тщательной подготовки основания к монтажу.

• Пол

  Как провести монтаж пленочного теплого пола самостоятельно

Для укладки электрического теплого пола под плитку можно выбрать любой из описанных вариантов. Все они работоспособны и надежны.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Начинают работы с составления плана-схемы укладки. Это очень важный этап, который помогает определить правильное расположение элементов системы и их количество. На схеме обязательно указывают место размещения терморегулятора, элементов нагрева, участки их соединения. В процессе составления схемы стоит выполнить такие рекомендации.

• Греющие фрагменты нужно укладывать так, чтобы они не располагались под массивными предметами: бытовой техникой или какой-то мебелью. Они отражают тепло, провода перегреваются и перегорают.
• Минимальное расстояние от нагревательных контуров до стен — 100 мм.
• Раскладывать нагревательные полосы можно разнонаправленно. Для изменения направления нужно подрезать пленку или сетку под углом.

Важный момент. Надо рассчитать необходимую мощность обогревателей. В среднем, для основного обогрева она должна быть 150-180 Вт на кв. м, для дополнительного — 80 Вт на кв. м и больше. Кроме того нужно убедиться, что проводка выдержит дополнительную нагрузку. Лучше всего подвести отдельную линию специально для запитывания схемы. В целях безопасности на нее ставят подходящие УЗО и выключатели-автоматы.

• Отопление

  Сколько потребляет электрический теплый пол: простой расчет за 3 шага

Перечислим мероприятия, которые необходимо провести перед началом монтажа теплого пола под плитку своими руками в ванной или другом помещении.

1. Демонтаж старого покрытия. Его полностью снимают. Если есть старая стяжка, ее тоже демонтируют. Иначе уровень пола заметно поднимется, что особенно нежелательно для комнат с низкими потолками.
2. Выравнивание основания. Все дефекты и неровности заделываются. Не должно быть впадин и выпуклостей. Если их много, заливают черновой бетонный слой. Обязательно убирают весь мусор, даже самый мелкий.
3. Гидроизоляция основы. Ее обрабатывают специальными препаратами, например, составами на основе битума или жидким стеклом. Особенно важно это для санузлов и ванных. Это помещения с повышенной влажностью, нельзя, чтобы влага просачивалась в бетон.

Разберем последовательность монтажа греющей системы.

1. Укладка утеплителя

Это обязательный этап, качество его проведения влияет на эффективность обогрева. В качестве утеплителя выбирают пенофол или другой фольгированный материал. Лучше всего брать изоляцию с самоклеящимся слоем, ее проще укладывать. Полосы раскладывают на подготовленном основании, стыкуют их без нахлеста, стыки фиксируют скотчем. Поверх теплоизоляции рекомендуют уложить металлическую сетку. Она армирует стяжку и помешает нагревательным элементам соприкасаться с утеплителем, что крайне нежелательно. В завершение утепления по периметру стен наклеивают демпферную ленту. Материал компенсирует температурное расширение при нагреве.

2. Монтаж приборов контроля

Для управления системой монтируют температурный детектор и термостат. Последний бывает механическим и электронным. В любом случае ставят его на стену вблизи от розетки. Температурный детектор помещают на пол, располагая его между витками нагревательных элементов. В основе штробят отверстие для датчика и подходящих к нему проводов. В целях безопасности их закладывают в гофрированную трубу. Край трубки, который утапливается в стяжке, заливают герметиком.

3. Раскладка системы

В рекомендациях, как сделать теплый электрический пол под плитку, напоминают, что перед монтажом стоит проверить сопротивление кабелей. Оно не должно отличаться от того, что указано в техдокументации. Максимальное допустимое отклонение — 10%. Если все в порядке, приступают к раскладке. Кабель, полосы матов или пленки раскладывают на основании. При укладке ориентируются на составленную ранее схему.

Сложнее всего уложить кабель. Его раскладывают витками на одинаковом расстоянии один от другого. Смещение недопустимо, иначе подогрев будет неравномерным. Элементы крепят к основе специальными хомутиками из пластмассы или монтажной лентой. Маты и пленку уложить намного проще. Их раскладывают полосами, при необходимости фрагменты подключают в общую схему. Фиксировать полоски на основе нет особой необходимости, но при желании это можно сделать.

После того как нагревательные элементы уложены, систему подключают к термостату. Важно сделать это правильно. Затем нужно проверить работоспособность теплого пола. Проводят его тестирование и еще раз измеряют сопротивление. Оно должно полностью соответствовать тем данным, что получили перед началом монтажа.

4. Обустройство стяжки

Она потребуется, если уложена одна из разновидностей кабеля. Тогда готовят цементно-песчаный раствор с пластификатором и заливают им элементы обогрева. Чтобы поверхность была ровной, предварительно устанавливают маячки. Высота бетонной стяжки — 3-5 см. Смеси дают время на отвердение и набор прочности. Важный момент. Включать обогрев в это время категорически запрещено.  Первый раз это делают только после того, как бетон полностью отвердеет и высохнет. После этого приступают к облицовке.

С пленкой и термоматами поступают иначе. Теоретически на них можно класть термоклей и облицовку. Но лучше сделать не так. Поверх полос можно уложить полиэтиленовую пленку и армирующую сетку. На них заливают небольшой слой самовыравнивающегося пола. Дают время на отвердение, для этого потребуется не больше одного-трех дней. Получается прочная основа для плитки. Она хорошо защищает нагревательные элементы от случайной порчи. Есть еще один вариант — укладка гипсокартона. На него монтируют кафель.

5. Облицовка плиткой

Укладывать плитку можно только на специальный термоклей. Обычные смеси не выдержат постоянно повышенных температур: облицовка расшатается и отвалится. Смесь готовят небольшими порциями, точно по инструкции на ее упаковке. Готовую мастику наносят на обратную сторону плитки зубчатым шпателем. После этого ее кладут на основание, прижимают к нужному месту.

Чтобы межплиточные швы получились ровными, между фрагментами облицовки закладывают специальные крестики. Каждую уложенную плитку аккуратно простукивают резиновым молоточком, так она лучше сцепляется с основой. В ходе работы обязательно контролируют горизонталь поверхности уровнем. Когда вся облицовка будет уложена, ее оставляют до полного отвердения клеящей смеси. После этого вынимают крестики и затирают межплиточные швы.

• Отделочные материалы

  Как клеить плитку: подробный гид, который не оставит вопросов

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

4 варианта электрического теплого пола под плитку – выбираем правильно с Лето!

Поднятие уровня пола незначительное, так как теплый пол полностью утапливается в плиточный клей

• Продаем только оригинальную продукцию
• Даем расширенную гарантию на напольное покрытие
• Скидка 5% при оплате картой на сайте
• Промокод на скидку 10% — «leto10se»

Статьи

Какой фирмы покупать теплый пол?

25. 12.2018 59728

Актуальный вопрос, который всегда встает после решения устроить дома подогрев – какой фирмы лучше купить теплый пол? Выбирать между греющим кабелем и инфракрасной пленкой дол

Читать далее

Как выбрать теплый пол?

10. 02.2018 16670

Современные электрические системы напольного обогрева сделали теплый пол доступным в любом помещении. При этом каждый нагревательный элемент имеет свои особенности, котор

Читать далее

Теплый пол под ламинат

01.04.2021 40240

Установить электрический теплый пол под ламинат несложно, но сначала надо определиться с непростым выбором. Ламинат – это недорогой, практичный и простой в монтаже материал,

Читать далее

Монтаж и укладка электрического теплого пола под плитку – видео как сделать

Содержание

1. Почему именно электрический?
2. Что первым делом выполняют перед укладкой электрического «тёплого пола»?
3. Укладка греющего кабеля
4. По какой схеме нужно укладывать кабель, и сколько его требуется?
5. Процесс монтажа греющего кабеля
6. Укладка «тёплого пола» из сетчатых матов
7. Инфракрасный тёплый пол
8. Особенности и преимущества инфракрасного тёплого пола
9. Укладка инфракрасной плёнки
10. Смотрите видео: монтаж электрического тёплого пола

Электрический тёплый пол – отличное решение для равномерного подогрева пола в жилье. Особенно это актуально для тех районов, где отсутствует газопровод и довольно суровый климат.

Несмотря на определённую сложность и длительность монтажа тёплого электрического пола под кафельную плитку, уложить его можно самостоятельно. Для этого нужно знать подробную схему подключения системы и правильно рассчитать её общую мощность, чтобы полы в собственном доме или квартире были всегда тёплыми.

В статье разобран поэтапный монтаж греющего кабеля под керамическую плитку, начиная с его выбора и заканчивая укладкой кафеля на подготовленное основание.

Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, — водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Существует несколько типов электрических полов. Все они монтируются по-разному. Правда есть общие требования, касающиеся подготовительных работ и выбора требуемого инструмента.

1. Полы должны иметь определённую степень термоизоляции. Нецелесообразно тратить дорогое электричество на подогрев холодного пола, если под ним находится открытый грунт или неотапливаемый подвал. «Тёплый пол» нужно укладывать только на хорошо утеплённую основу.
2. Не стоит класть греющий кабель на неровную поверхность, если планируется покрыть его кафелем. Если старый пол имеет большие перепады, щели и иные дефекты, то нужно начинать с их устранения. Для этого потребуется залить выравнивающую бетонную стяжку и по мере необходимости выполнить теплоизоляционные работы.
3. Для подключения «тёплого пола» требуется заранее выделить отдельную линию электропитания, которую желательно подключить через автомат и дополнительно защитить УЗО. Также заранее необходимо определить и точку монтажа терморегулятора – к ней должна подводится линия электропитания. Если в комнате сильная влажность, то необходимо установить блок управления в соседнем помещении. Важно, чтобы к нему всегда был беспрепятственный доступ.
4. Как видно из практики, часто приходиться покупать блок управления и термодатчик дополнительно – крайне редко они предусмотрены комплектацией. Кабель термодатчика необходимо покупать с небольшим запасом, чтобы можно было без проблем установить блок управления в планируемом месте.
5. Так как в любом случае выполняется электромонтаж, следует заранее приготовить нужные для работы инструменты. Необходимо будет отрезать провода, снимать с них изоляцию, после чего зачищенные концы запрессовать в наконечники или залудить оловом. Для изоляции точек соединения проводки потребуется качественная изолента или термоусадочные трубки. Если у вас имеется строительный фен, то с его помощью можно быстро прогреть термоусадку и проложить провода.

Кроме того, в процессе монтажа и после его окончания, перед вводом системы в эксплуатацию, проверяются характеристики электрической цепи на соответствие с паспортными данными. Для этого потребуется мультиметр, поэтому его желательно заранее купить.

1. Монтаж греющего кабеля всегда связан с общестроительными работами. В частности, для подготовки штробы под электропроводку и термодатчик потребуется болгарка с диском по бетону и перфоратор с лопаткой. Монтаж некоторых тёплых полов требует заливки стяжки – для этого тоже необходим определённый инструмент.
2. Пол будет покрываться кафелем, поэтому потребуется ещё подготовить зубчатый шпатель, строительный миксер для размешивания большого количества клея, валики или кисти для покрытия основания грунтовкой, ведра, уровень для проверки горизонтальности кафеля в ходе его укладки.

Это основные моменты подготовки. Существует много технологий укладки электрического «тёплого пола» под плитку, поэтому стоит разобрать самые распространённые из них.

Укладка греющего кабеля

Процесс монтажа греющего кабеля предусматривает укладку и крепление кабеля к основанию, заливку поверх него стяжки и монтаж на бетонный пол кафельной плитки.

Обогревать пол можно 3-мя видами греющих кабелей:

1. Одножильные. Как вы поняли из названия, они состоят из одного провода, который одновременно выступает в роли проводника и нагревательного элемента. Одножильный греющий кабель требуется укладывать так, чтобы оба его конца можно было подключить к блоку управления. Главное – соблюсти единственное правило – петли греющего кабеля не должны пересекаться друг с другом.
2. Двужильные. С двужильными кабелями работать проще – в них 2 проводника. Для нагрева пола можно использовать две жилы или одну. В первом случае провода замыкаются на конце с помощью муфты. В последнем одна жила закольцовывается, а вторая держится в резерве на случай перегорания первой. Или обе жилы отдельно закольцовываются и работают независимо друг от друга.

Оба типа кабелей греются по всей длине, а регулируется уровень их нагрева с помощью блока управления, к которому они подключаются.

 3. Саморегулирующиеся. Это высокотехнологичные кабеля, в которых провода пропускают ток, а нагрев происходит за счет специальной полупроводниковой матрицы, размещённой между проводами. Концевая муфта в них просто выполняет роль изоляции, потому что 2 провода непосредственно друг с другом не соединяются. В них протекает ток по всей длине. Матрица изначально имеет максимальную проводимость, поэтому быстро нагревается. По мере нагрева её проводимость падает, а после достижения определённой температуры полупроводник «запирается». Это происходит на отдельных участках кабеля – за счёт этого происходит саморегуляция.

Благодаря этому удаётся экономить электричество – матрица не будет потреблять больше энергии, чем ей требуется для нагрева пола до нужной температуры. Это также позволяет исключить перегрев кабеля.

Кроме того, на конце греющих кабелей устанавливают простой провод, с помощью которого уложенную систему подключают к блоку управления. Данные провода соединяются с греющим кабелем специальной муфтой. Второй конец провода соединяют с блоком управления.

По какой схеме нужно укладывать кабель, и сколько его требуется?

Перед укладкой кабеля требуется всегда составлять схему укладки.

В ходе её составления требуется учесть следующее:

1. Необходимо правильно рассчитать тепловую мощность системы. Если греющий кабель планируется использоваться в качестве основного источника тепла, то для обогрева площади 1 м² требуется провод мощностью 140-180 Вт. Если он будет использоваться в качестве дополнительного источника тепла, то достаточно мощности от 80 Вт на 1 м². В любом случае нужно учесть качество теплоизоляции пола и предусмотреть 30%-ый запас на возможные теплопотери.
2. Точку монтажа терморегулятора (поз. 1) – в общем можно выбирать произвольно, но прибор должен размещаться не ниже 30 см от уровня готового пола (с учётом толщины стяжки и укладываемого поверх неё кафеля). Часто терморегулятор устанавливают возле выключателей для быстрого доступа. Запрещается закрывать его мебелью, коврами и т.д.
3. Термодатчик в процессе монтажа (поз. 2) необходимо разместить по центру между нитками кабеля на расстоянии приблизительно 50-60 см от стены.
4. На схеме необходимо также отметить точки расположения соединительной муфты (поз. 3) используемой для перехода с обычного провода на греющий кабель и концевой муфты (поз. 4).
5. Не нужно размещать греющий кабель в тех зонах (поз. 5), где будет установлена мебель и бытовая техника. Вырабатываемое системой тепло должно беспрепятственно передаваться воздуху помещения, иначе кабель может перегреться и перегореть.

Данные требования можно не учитывать, если укладывается саморегулирующийся кабель. Он функционирует по другому принципу, поэтому не перегреется и не сгорит. Однако, стоит ли укладывать дорогой кабель в тех местах, которые обогревать не требуется?

1. В ходе монтажа кабеля его повороты необходимо размещать на расстоянии не меньше 5 см от стен (поз. N). Если возле стены установлена батарея, конвектор или вдоль неё идет труба отопления, то данное расстояние необходимо увеличить до 10 см и более.
2. Запрещается допускать пересечения кабелей в ходе укладки, даже с размещением их на разных уровнях в теле стяжки.
3. Лучше всего укладывать и фиксировать греющий кабель специальными монтажными планками (поз. 6). Длину планок для каждого участка нужно подбирать с учётом монтажной схемы.
4. Принято считать, что для нормального обогрева пола требуется охватить греющим кабелем около 75% площади комнаты.

Если шаг между нитками кабеля получится более 30 см, то вероятнее всего пол будет неравномерно прогреваться — на нём будут чередоваться холодные и нагретые участки. Поэтому нужно покупать длиннее кабель и укладывать его с более мелким шагом.

После покупки и приготовления всех необходимых для монтажа материалов и инструментов, требуется начертить схему монтажа греющего кабеля. Её желательно делать с соблюдением масштаба и держать во время укладки всегда под рукой.

После составления схемы можно начинать монтажные работы, которые состоят из многих этапов. Ниже каждый из них подробно расписан.

Процесс монтажа греющего кабеля

На примере пошагово разберём процесс монтажа греющего кабеля на утеплённое бетонное основание.

Составление монтажной схемы.

В соответствие с размерами помещения и расположением в нём мебели с бытовой техникой, необходимо составить схему укладки греющего кабеля.

Бурение отверстия для монтажа термостатического блока.

Сначала требуется пробурить в стене отверстие для монтажа термостатического блока. Это делается с помощью электрической дрели или перфоратора и специальной коронки. Как говорилось выше, он должен размещаться на высоте не менее 30 см от готового пола.

Проделывание штробы в стене под проводку.

От вырезанного отверстия прочерчиваем вниз две вертикальные линии до пола. Они позволят проделать в стене ровную штробу сечением 20×20 мм для укладки в неё холодного участка кабеля и гофротрубки с термодатчиком.

По этим линиям необходимо болгаркой с диском по бетону прорезать на необходимую глубину две канавки, после чего нужно перфоратором с насадкой в виде лопатки вырубить между прорезанными линиями бетон.

Затем желательно сразу закрепить кабель в готовой штробе с помощью нескольких проволочных или пластиковых хомутов – с их помощью нужно стянуть провода и трубку в пучок.

Удаление с пола строительного мусора.

После штрорбления стены требуется убрать с пола строительный мусор. Если у вас имеется строительный пылесос, то лучше воспользоваться им.

Устранение дефектов на основании.

При наличии больших перепадов и трещин желательно выровнять пол цементной стяжкой, которая позволит скрыть все дефекты.

Если они несущественные, то можно просто зашпаклевать и отшлифовать выступающие участки.

В итоге площадка под укладку греющего кабеля должна получиться ровной и чистой.

Покрытие пола грунтовкой.

Перед укладкой утеплителя и монтажом кабеля, необходимо покрыть пол грунтовкой глубокого проникновения. Это позволит сделать пол более ровным и менее пыльным, а также улучшить соединение бетонной стяжки с основанием.

Укладка теплоизоляционного слоя.

Пол необходимо покрыть также термоизоляцией в виде фольгированного утеплителя, который укладывается отражающим слоем в сторону помещения. Фольгированный материал необходимо класть как можно плотнее, чтобы стыки получались минимальными.

Благодаря этому удастся перенаправить всё тепло внутрь помещения, что позволит сделать «тёплый пол» более эффективным и экономичным.

Все стыки между листами утеплителя необходимо проклеить фольгированным скотчем.

Установка монтажных планок.

В соответствии со схемой укладки требуется нарезать монтажные планки. Они крепятся к полу дюбелями или обычными саморезами. Данные планки нужны для крепления кабеля перед заливкой бетонной стяжки.

Они устанавливаются с шагом 0,5 — 1 м.

Укладывать греющий кабель с помощью монтажных планок очень удобно, но иногда от них лучше отказаться. К примеру, если рядом с поверхностью основания залегает гидроизоляционный слой, потому что в результате крепления крепёжных планок к полу он повредится.

В этом случае на основание необходимо настелить армирующую стеклопластиковую сетку с размером ячейки 50×50 мм и более.

Кабель в процессе укладки нужно просто привязывать к этой сетке.

Сама же сетка позволит укрепить заливаемую стяжку. Железную армирующую сетку не советуют использовать в целях безопасности, потому что в результате повреждения кабеля электричество распространится по всей арматуре.

Монтаж кабеля.

Сначала его крепят в районе соединительной муфты, причём нужно сразу оценить оставшуюся длину холодного участка кабеля, чтобы его было достаточно для подключения к блоку управления.

Он не должен пересекаться с греющим проводом.

Холодный участок кабеля можно уложить вдоль стены в щель между утеплителем и стеной.

Рисунок раскладки необходимо постоянно сверять с имеющейся схемой.

Крепить кабель к монтажным планкам нужно с помощью расположенных на них отгибающихся усиков.

Если укладывается сетка, то провод нужно привязывать к ней. Главное, чтобы он был точно уложен по чертежу и ничто не мешало заливке стяжки.

Крепление термодатчика.

Завершается монтаж кабеля установкой крепления термодачика. Отрезается необходимой длины гофротруба, после чего в неё вставляется термодатчик. Он должен дойти до противоположного конца трубки, который нужно сразу закрыть предусмотренной комплектацией заглушкой.

Благодаря этой заглушке жидкий раствор не сможет попасть внутрь гофры во время укладки стяжки.

Гофру с датчиком крепят заглушенным концом между петлями кабеля так, чтобы термодатчик был на расстоянии приблизительно 50 см от изгибов кабеля. Второй конец гофры требуется завести в проделанную в стене штробу и протянуть её до отверстия блока управления. Главное – сильно не перегнуть трубку.

Укладка в штробу холодного участка кабеля.

В штробу укладывается холодный участок кабеля. Иногда в этот канал также укладывают провода, питающие термостатический блок. Провода и гофрированную трубку в штробе необходимо осторожно собрать в одну «косичку» — в канале для этого мы уже установили хомуты.

Заделка канала строительным раствором.

Канал, заполненный проводами, необходимо заделать цементным или гипсовым раствором. Тип раствора нужно выбирать с учётом материала изготовления стены, пола и будущего основания.

Тестирование рабочей электрической части системы.

Перед дальнейшими действиями необходимо протестировать работу электрики, проверить правильность подключения проводов и безопасность системы.

Для этого нужно тестером прозвонить весь кабель и замерить его общее сопротивление – оно не должно сильно отличаться от указанного в паспорте значения более чем на 10%.

Затем требуется проверить правильность подключения проводов к клеммам термостата. Это делается с помощью идущей с ним схемой. После обрезки проводов очищенные от изоляции концы необходимо облудить или обжать специальными наконечниками, чтобы можно было качественно их подключить или состыковать.

После проверки правильности подключения желательно проверить работу системы.

Для этого нужно выполнить пробный пуск длительностью 40 — 60 сек.

Такого промежутка времени достаточно для проверки работы блока управления.

Потом всю систему нужно обесточить. Чтобы обезопасить себя от поражения током, желательно снять блок управления до окончания монтажных работ.

Проверка надежности фиксации греющего кабеля и схемы укладки.

Перед заливкой стяжки желательно ещё раз убедиться в надёжном креплении кабеля.

Еще один важный нюанс – некоторые производители электрических тёплых полов для предоставления гарантии требуют наличие точной схемы укладки. Многие из них для этого выделяют в паспорте отдельную страницу в виде бланка.

На этом бланке с привязкой к размерам комнаты чертится схема укладки, на которой указываются точки расположения основных элементов системы — термодатчика и терморегулятора, концевых и соединительных муфт.

Прорезание окошек в утеплителе.

Теперь можно заливать саму стяжку. Чтобы она хорошо контактировала с основанием, в слое утеплителя между нитями греющего кабеля необходимо вырезать прямоугольные окошки длиной до 20 см и шириной примерно 5 см.

Между этими окошками должен быть шаг 1 м в одном ряду, а соседние прорези в следующих полосах нужно делать со смещением на половину шага, чтобы в итоге окошки шли в шахматном порядке.

Наклеивание демпферной ленты.

По периметру помещения комнаты в углах между стеной и полом необходимо наклеить демпферную ленту, которая позволит создать температурный шов.

Установка маячков.

Их нужно устанавливать так, чтобы стяжка получилась толщиной не меньше 3 см (оптимально — 5 см).

Замешивание и укладка раствора.

Замешивается раствор в таком соотношении: 4 части песка, 1 часть цемента, 5 частей щебня и 0,6 части воды. Кроме того, желательно добавить в раствор специальный пластификатор, благодаря которому бетон станет более эластичным. Его добавляют в количестве 1% от веса цемента.

После чего раствор укладывается поверх закреплённого на полу кабеля.

Общая толщина стяжки должна составлять 3-5 см. Затем он выравнивается по установленным маячкам при помощи широкого правила.

Главное не допустить наличие пор (воздушных пузырей) в слое раствора, потому что они значительно снизят качество пола и эффективность работы системы. Кроме того, из-за них часто перегревается и перегорает кабель.

Затем нужно подождать минимум неделю, чтобы бетон хорошо схватился и набрал прочность. В первые дни надо увлажнять бетон обычной водой и накрывать его полиэтиленовой плёнкой, чтобы он не трескался в результате быстрого испарения воды.

Укладка плитки.

После набора прочности бетонного пола нужно покрыть его грунтовкой, после чего можно укладывать на него керамическую плитку.

Укладывать кафельное покрытие нужно с помощью специального клея, который должен иметь маркировку «тёплый пол», так как он должен постоянно выдерживать высокую температуру.

В процессе монтажа плитки нужно использовать крестики, чтобы швы между рядами плитки получались ровными и красивыми.

Затем швы между плиткой понадобится затереть, почистить и помыть весь кафельный пол.

После укладки напольного покрытия требуется подождать ещё 2 недели, чтобы стяжка набрала 100%-ную прочность. Запрещается ускорять данный процесс с помощью включения тёплого пола.

Далее постепенно выводят на рабочую мощность тёплый пол. Первый день выставляют на термостате 15°С, и через каждые сутки добавляют по 5°С. Таким образом постепенно выводят систему на требуемый режим работы.

Укладка «тёплого пола» из сетчатых матов

Такой пол укладывается немного иначе.

Разработка схемы укладки.

В соответствие с площадью помещения и запланированным размещением мебели и бытовой техники необходимо составить точную схему укладки сетчатых греющих матов.

Подготовка отверстия под термостат и проделывание штробы под проводку.

Отверстие бурится в стене также, как было описано выше. Но дальше помимо вертикальной штробы необходимо сделать небольшое углубление в полу для размещения в нём гофрированной трубки и термодатчика.

Горизонтальную штробу нужно делать также сечением 20×20 мм и длиной приблизительно 60 -70 см от стены.

Горизонтальная штроба является продолжением вертикальной.

Уборка помещения и покрытие пола грунтовкой.

Далее нужно убрать пыль и мусор с пола. Лучше воспользоваться пылесосом. После этого напольная поверхность покрывается грунтовкой.

Укладка термодатчика.

После высыхания нанесённой на пол грунтовки требуется уложить в штробу термодатчик и хорошо его закрепить. Его необходимо запустить в гофротрубку, конец которой необходимо обязательно заглушить пробкой (всё делается так же, как в процессе монтажа греющего кабеля).

Укладку гофры требуется начинать с пола, и двигаться к стене до точки установки терморегулятора.

Гофрированную трубку можно на время зафиксировать в канавке силиконовым «горячим клеем» с помощью пистолета.

Главное в процессе укладки – не допустить сильного перелома трубки в углу.

Заделка штробы клеем для плитки.

Перед монтажом матов понадобится сразу хорошо заделать штробу с гофрированной трубкой с помощью клея для плитки. Важно чтобы в штробе не осталось пустот. Раствор клея нужно выровнять до поверхности основания.

Монтаж матов с помощью разработанной схемы.

В процессе укладки также требуется не допустить пересечения кабелей. Маты кладут на пол параллельно с зазором примерно 5 сантиметров.

В ходе укладки матов в районе установленного термодатчика требуется сделать так, чтобы датчик был расположен по центру между нитками кабеля.

Изменяется направление укладки просто. Для этого необходимо аккуратно разрезать стекловолоконную сетку мата. Далее продолжить монтаж мата в требуемом направлении.

Крепить маты к полу можно также с помощью силиконового термопистолета.

Снизу некоторых матов предусмотрен самоклеящийся слой, с помощью которого удаётся быстро крепить их к основанию. Маты требуется просто прижимать к полу.

Существуют также растягивающиеся маты – они изготовлены из сетчатого эластичного основания, которое позволяет быстро охватывать нужный участок пола и изменять шаг укладки провода. В комплектации этих матов часто предусмотрены зацепы с самоклеящейся площадкой (на картинке они указаны зелёными стрелками).

Их устанавливают в требуемом месте, после чего растягивают мат. Зацепы требуется устанавливать в начале и конце матов. В остальном сама технология монтажа не изменяется.

Растягивающиеся маты хороши также тем, что позволяют быстро закрывать проблемные участки: их можно растянуть по диагонали или уложить в форме трапеции.

Проверка системы.

После укладки матов необходимо проверить рабочие параметры системы и правильность подключения проводов к блоку термостата. Затем также необходимо выполнить пробный запуск.

Если все выполнено правильно и электрический тёплый пол нормально функционирует, то его нужно полностью обесточить и уложить на него керамическую плитку.

Укладка плитки.

Нужно замешать требуемое количество клея. Плиточный клей необходимо укладывать небольшими участками на маты и равномерно распределять по полу простым шпателем так, чтобы слой клея получился толщиной 8 — 12 мм (с учётом толщины самого греющего кабеля).

Потом зубчатым шпателем гребнем 10 мм на уложенном растворе клея необходимо сделать углубления для укладки кафеля.

Работать с этим инструментом нужно осторожно, потому что можно нарушить изоляцию греющего кабеля.

Во время укладки плитки требуется не допустить пустоты между плиткой и основанием, особенно в местах, где уложен греющий провод.

В ходе монтажа плитки необходимо контролировать её горизонтальность уровнем и устанавливать между рядами плитки специальные крестики, чтобы пол получился ровным и очень красивым.

Затем требуется замазать все швы между плитками и очистить пол от остатков клея и протереть его дочиста мокрой губкой.

Эксплуатация тёплого пола.

После монтажа плитки передвигаться по ней можно после истечения указанного производителем клея срока. Для набора прочности клея также запрещается включать «тёплый пол».

Лучше всего подождать 20-25 дней, по прошествии которых нужно постепенно выводить систему на требуемую рабочую мощность.

На такой монтаж уйдет больше клея, чем на укладку кафеля на залитую бетонную стяжку. Но зато это позволит сократить трудозатраты и ускорит монтаж.

Инфракрасный тёплый пол

Этот вид системы «тёплый пол» представляет собой тонкую плёнку, состоящую из нагревательных инфракрасных элементов, передающие производимое тепло не воздуху, а покрытию пола и предметам в помещении. Данный электрический тёплый пол считается наиболее экологичным и экономичным вариантом при обогреве жилых помещений.

Его установка намного проще, чем у других «тёплых полов». Полосы инфракрасной плёнки нужной длины расстилают на уложенную на пол отражающую теплоизоляцию. Наверх плёнки монтируют напольное покрытие.

При монтаже не будет много грязи и трудоёмких работ. Инфракрасные плёночные полы также устанавливают на стены и потолки.

Особенности и преимущества инфракрасного тёплого пола

При работе этого типа «тёплого пола» расход электроэнергии меньше до 20%, чем у кабельных типов.

К преимуществам относится и быстрый монтаж, который выполняют на любом этапе ремонта.

Уровень напольной поверхности поднимется только на 3-4 мм (толщину стяжки или подложки).

При установке инфракрасных тёплых полов под керамоплитку действуют специальные требования к их монтажу:

1. Чтобы функционирование было наиболее эффективным, укладывают плёнку или в очень тонкую бетонную стяжку в 8~10 мм, и/или под армирующую сетку из пластика в слой плиточного клея.
2. Использовать армирующую сетку из металла запрещено.
3. Укладку проводят только на свободной и открытой от домашнего оборудования и предметов мебели поверхности пола.
4. Поверхность напольной поверхности под тёплый пол нужна без выступов, впадин и заметных изъянов. По плитам перекрытия предварительно делают бетонную стяжку по уровню.

Укладка инфракрасной плёнки

1. Основание пола тщательно вычищают, выметают весь мусор. На поверхности не должно остаться камешков, шурупов, кусочков арматуры либо проволоки, никаких сторонних предметов.
2. Перед монтажом составляют подробный план помещения, учитывая места расстановки предметов мебели, рисуют на нём схему расположения инфракрасной плёнки. На бетонном основании намечают раскладку плёнки, отступая от стен примерно 40 см.
3. Укладывают плёнку теплоизолятора, нарезая её кусками, которые необходимы по схеме «тёплого пола».
4. Все места стыков теплоизолятора проклеивают скотчем, приклеивая его к полу по краям.
5. Сверху укладывают плёночный тёплый пол. Нужной длины куски отрезают в обозначенных символом местах ножницами.

Между полосками плёночного пола делают отступ 5~10 мм. Полоски не должны накладываться друг на друга. По этим расстояниям инфракрасную плёнку приклеивают скотчем к фольгированной теплоизоляционной плёнке. По краям ленты тёплого пола (там, где медная шина), устанавливают специальные зажимы-клеммы в местах электрических соединений.

1. Клеммы крепко обжимают пассатижами. Выступы на зажимах должны продавливать пластик, обеспечивая надёжное соединение с медной полоской. Зачищенные концы провода монтажного вставляют в клеммы и хорошо их обжимают.
2. Для всех нарезанных кусков плёнки выполняют параллельное электрическое соединение между собой. Клеммы с двух сторон заклеивают кусочками специальной толстой или битумной изоленты, качественно закрыв клеммы и оголённые концы проводов. Оголённые концы медной шины, которые остались свободными, также надо заизолировать.
3. Подключают провода нужной длины в месте выхода к терморегулятору. Под инфракрасную плёнку на некоторой дистанции укладывают термодатчик, к которому присоединён провод. Сверху закрывают всё плотной плёнкой из полиэтилена, приклеивая её скотчем. Наверх неё раскатывают пластиковую армирующую сетку, чтобы её края вышли за размеры тёплого пола.
4. Готовят для тонкой стяжки под плитку раствор. Слой стяжки – 8~10 мм. Когда раствор хорошо высохнет, на него клеят плитку обычным способом.

Включают тёплый пол только после окончательного высыхания плиточного клея и стяжки. Лучше всего через 4 недели после монтажа.

Плёночный пол довольно нежный и нуждается в бережном обращении при проведении установочных работ. Обувь лучше надеть при работе с мягкими подошвами.

После присоединения к ленте пола зажимных клемм, проверяют с помощью тестера электрическое сопротивление на отсутствие обрывов на каждом куске. Потом проверяют отсутствие обрывов, когда все куски будут соединены в единую цепь.

Перед укладкой цементной стяжки ещё раз тестируют целостность цепи. Все неполадки устраняют сейчас, чтобы потом не понадобилось отбивать плитку.

Если нет необходимого опыта для подключения термореле и температурного датчика, то лучше эту работу доверить электрику. И пусть одновременно проверит всю систему «тёплого пола» на изоляцию, короткие замыкания и отсутствие обрывов

Выводы

Процесс монтажа, тестирования и ввода в эксплуатацию тёплого электрического пола – это довольно трудоёмкий и длительный процесс. Хоть он очень сложный, его можно самостоятельно выполнить, если у вас имеются навыки в строительных работах и начальные знания в электротехнике. Главное всё делать в соответствие с разработанной схемой и имеющейся инструкцией.

Смотрите видео: монтаж электрического тёплого пола

Пожалуйста, оцените наш материал:

Как уложить теплые полы под плитку: подробное руководство

Полы с подогревом наиболее известны тем, что они используются в ванных комнатах и ​​на кухнях, но полы с подогревом дают преимущества при укладке различных плиток. Свойства плитки, мрамора и каменных полов фактически делают системы подогрева полов более эффективными. Простые в установке, экономичные в эксплуатации и почти не требующие обслуживания полы с подогревом повышают ценность любой укладки плитки и снижают счета за электроэнергию, а жильцы становятся счастливее.

Преимущества использования полов с подогревом под плитку

Полы с подогревом под плитку обеспечивают множество преимуществ для помещений, в которых они установлены. Плитка обладает двумя особыми свойствами, которые делают ее уникально подходящей для использования в системах напольного отопления: высокая теплопроводность и высокая теплоемкость, что означает, что плитка быстро нагревается и хорошо сохраняет тепло. Быстрый нагрев означает, что система отопления может быть более отзывчивой и ее легче регулировать. Сохранение тепла помогает снизить потребление энергии и позволяет людям чувствовать себя более комфортно.

Люди обычно чувствуют себя жарко или холодно в зависимости от двух вещей: температуры воздуха вокруг них и количества тепла, излучаемого в их сторону. Солнце — отличный пример излучаемого тепла. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Использование системы лучистого отопления под плиткой имитирует этот тип отопления.

В комнате с обогреваемой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это создает более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон.

Как укладывать полы с подогревом под плитку

Полы с подогревом не только делают любое помещение более комфортным, но и невероятно просты в установке. Компания Warmup предлагает 2 отличных решения — DCM-PRO и StickyMat — для простой и экономичной установки напольного отопления.

1. Измерьте помещение, которое будет облицовано плиткой

Определите, какая часть пола будет обогреваться. Сделайте схему комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.

2. Приобретение материалов и необходимых инструментов

Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Убедитесь, что у вас есть все, что вам нужно перед началом работы:

• Странные нагревающие коврики в соответствии с измерениями
• Термостат с датчиком пола
• Цифровой мультиметер
• Постоянный маркер
• . краткий список материалов, рекомендуемых для вашего проекта лучистого обогрева пола, ознакомьтесь с этим инструментом мгновенного расчета цены от Warmup.
  3. Проверка нагревательных матов под плитку

  Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 10% от сопротивления, указанного на бирке или в руководстве для этой модели.

  4. Осмотрите и очистите черновой пол

  Для правильной установки черновой пол должен быть чистым и свободным от мусора. Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Пробка помогает гарантировать, что тепло от системы теплого пола дойдет до плитки и не будет потрачено впустую на нагрев фундамента.

  5. Установка матов с подогревом под плитку

  Одним из самых простых шагов является установка матов с подогревом под полом. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по мере необходимости, чтобы она поместилась в пространстве, но не разрезайте нагревательный элемент. Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и освободите нагревательный элемент, чтобы он подходил.

  6. Разместите датчик

  После того, как система полностью разложена и установлена, установите датчик термостата. Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.

  7. Еще раз протестируйте систему

  Теперь, когда все компоненты установлены, перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.

  8. Подсоедините термостат

  Теперь система готова к подключению к термостату. Обязательно соблюдайте все местные требования. Рекомендуется, чтобы подключение к термостату выполнял лицензированный электрик. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.

  9. Установка плитки с модифицированным или немодифицированным Thinset

  После того, как все подключено и работает должным образом, можно укладывать напольную плитку. Проконсультируйтесь с производителем плитки, чтобы убедиться, что плитка совместима с системами обогрева пола, но обычно это не проблема, поскольку большинство плиток прекрасно работают с этими типами систем отопления.

  Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.

  Warmup предлагает лучшие решения для обогрева полов под плиткой

  Благодаря Warmup ваши плиточные полы больше не будут холодными. Простая в установке система Warmup делает добавление напольного отопления простым и экономичным к любой укладке плитки. Чтобы получить расценки и узнать больше об их системах подогрева полов, свяжитесь с Warmup сегодня.

  Как укладывать кафельный пол с подогревом.

  … а также как НЕЛЬЗЯ укладывать кафельный пол с подогревом

  30 марта 2015 г. by Courtenay 34 комментария



  Я очень хотел полы с подогревом в нашей новой ванной. Я потребовал их, на самом деле. Я из тех людей, которым всегда холодно и которые всегда носят три пары носков, поэтому мысль о теплых кафельных полах всегда была для меня довольно мечтательной . Кроме того, поскольку мы делаем весь этот капитальный ремонт, может, стоит пойти на это и сделать это правильно, верно? 🙂 Итак, сегодня я решил поделиться с вами некоторыми из наших приключений, а также провести вас через процесс, если вы думаете, что это тоже для вас!

  Итак, как только наша ванная превратилась в обычную простую коробку, мы были готовы к работе.

  Мы изучили множество различных систем обогрева полов и выбрали ту, которая показалась нам наиболее выгодной и лучше всего подходила для нашего уровня квалификации. Вот где мы сделали нашу первую ошибку!

  Теперь все системы обогрева полов довольно просты в установке, но вы обнаружите, что некоторые из них требуют дополнительных шагов, и цены на эти разные комплекты сильно различаются. Мы выбрали один из комплектов, в котором вы получаете базовую проволоку, а затем заливаете ее самовыравнивающимся цементом, чтобы защитить и зафиксировать на месте. Казалось, что это будет самый экономичный выбор , а также даст нам самый качественный готовый проект. Потому что мы эксперты в этом DIY, верно?



  Несмотря на то, что проект был успешным, а набор не был слишком сложным в использовании, все дополнительные материалы, которые нам в конечном итоге потребовались, и весь тот цемент, который нам был нужен, чтобы заполнить все эти квадратные метры, съели все деньги, которые мы потратили. сэкономил, используя этот набор вместо действительно супер-пупер простого набора.

  Вы можете приобрести комплекты для обогрева пола, состоящие из оранжевого или черного коврика, в который уже проложен провод. Вроде как вот этот. Все, что вам нужно сделать, это раскатать коврик и положить плитку прямо сверху! Если (когда!) сделаем еще пол с подогревом, , это определенно тот стиль, с которым мы будем работать.

  По ходу дела мы все делали вручную. Сначала мы использовали клеевой пистолет со специальным клеем-карандашом, входящим в комплект, чтобы приклеить все держатели проводов по периметру областей, которые мы хотели нагреть. Имейте в виду, что вам не нужно нагревать под туалетным столиком или ванной, когда вы делаете расчеты квадратных метров!



  Возможно, это заняло слишком много времени, но, по крайней мере, это было довольно красиво, не так ли?

  Здесь вы можете видеть, как провода подходят к держателям.



  После того, как провод был на месте и подключен к специальному термостату на стене (еще одна дополнительная статья расходов со всеми типами комплектов), мы были готовы зафиксировать его на месте!



  Вот где все немного пошло наперекосяк.

  Вы хотите залить достаточное количество самовыравнивающегося цемента, чтобы провода были покрыты и защищены. Вам не нужны оголенные провода, потому что вы можете в конечном итоге перерезать их или даже только их внешнюю оболочку позже, когда будете укладывать плитку, и это приведет к тому, что вся система не будет работать. что будет трагедия для нас, хладнокровных.

  Чтобы подготовиться к «цементному дню», мы подготовили помещение, убедившись, что цемент льется только туда, куда нам нужно, когда мы заливаем его на место.

  Мы сделали картонные рамки, чтобы поместиться внутри воздуховодов для наших вентиляционных отверстий в полу, и намазали сантехнической замазкой водопроводную трубу ванны и слив унитаза.





  Очень простой, но необходимый шаг! Как только цемент затвердеет, мы сможем удалить наш картон и замазку, и в комнате будут идеальные отверстия для этих приспособлений.

  Затем пришло время цемента. Момент истины. Или моментов , вернее, потому что времени на это ушло немного. 🙂

  Итак, мы подготовились, чтобы замесить наш цемент и быстро залить его, прежде чем он начнет схватываться. У нас была наготове хорошая сетевая дрель, смесительная палочка и большое ведро — все это было установлено в подвале. Мы начали микшировать, и все, казалось, шло хорошо. Около 14 секунд. А потом дрель начала дымить и греться. Это было, когда у нас был наш первый мешок цемента, и у нас было еще 5. Упс. К счастью, в конце концов мы прошли через все это, но все время мы задавались вопросом, умрет ли дрель и оставит нас с половиной этажа или взорвется у нас перед носом. Позже мы узнали, что наша палочка для смешивания была слишком широкой, а одна с меньший диаметр в нижней части намного облегчит вашу дрель. Так что помни об этом! Это очень важно, если вы не хотите довести себя до сердечного приступа! 🙂

  Мы побежали наверх и вылили каждое ведро вниз, а затем аккуратно разровняли кельмой.

  Итак, у нас был хороший цементный пол.



  … или мы так думали.

  При ближайшем рассмотрении мы обнаружили, что часть проволоки на самом деле всплывала на поверхность слоя цемента и оставив немного верхней части каждого провода открытыми для элементов.

  В этот момент мы прекрасно понимали, что если бы мы выбрали правильный комплект, мы бы вообще не занимались всей этой проблемой с цементом, поэтому после почти взорвавшейся дрели, беспорядка, а теперь и оголенных проводов, которые были должны быть защищены этим цементом, мы не были счастливы отдыхающих.

  Ну что ж! Ты живешь, ты учишься, верно? Мы решили не останавливаться и просто старались быть очень осторожными при укладке плитки. Раствор для плитки, а затем толстый слой каменной плитки наверняка защитят провода и удержат все на месте! Значит, нам было хорошо!

  …пока Крис не вышел на свой уровень.

  Мы упоминали, что самовыравнивающийся цемент на самом деле не такой же самовыравнивающийся, как ? Если вы только начали следить, позвольте мне рассказать вам об этом: все проекты, над которыми работает Крис, должны быть ровными. Всегда. Без исключений. И этого этажа не было.

  Как можно класть плитку на неровный пол? Ну, с кучей раствора и прочими вещами!



  Позвольте мне сказать вам, друзья, хорошая новость заключается в том, что вы так многому учитесь, когда ваши проекты идут немного не так.

  На этих этажах мы стали очень умными.

  Итак, эти маленькие спасители называются зажимы для выравнивания плитки !



  Хорошо, на этой картинке тоже есть прокладки, но помните эти клипсы! Если они вам когда-нибудь понадобятся, вы будете так счастливы, что они у вас есть!

  Они просто располагаются между каждой плиткой с небольшим выступом, который проходит под обеими сторонами зазора. Затем вы добавляете желтый клин, и они полностью выравниваются друг с другом. Вы также можете использовать очень длинный уровень, чтобы убедиться, что работа по укладке плитки в целом ровная во всей комнате, и добавить больше раствора под следующую плитку, которую вы делаете по мере необходимости. Когда все полностью высохнет, вы просто отстегиваете всю клипсу и маленький выступ остается на месте под плиткой. Рекомендуется подождать несколько дней, чтобы убедиться, что все высохло, потому что щелчок может вызвать неприятные ощущения и привести к тому, что ваши плитки отклеятся, если они не полностью высохнут. Кто-нибудь хочет спросить меня, откуда я знаю об этом тоже? 🙂

  Это клипсы, которые мы использовали, а это маленькие желтые клинья.

  Итак, в конце концов, после всех наших маленьких промахов и неправильных поворотов, у нас все же получился отличный кафельный пол .



  На самом деле, этот пол почти идеален. Он прочный и уровень и удобный и уютный.

  Так что, если вы думаете о том, чтобы положить один из этих полов в своем доме, обязательно действуйте и учитесь на наших ошибках! А если вы придумаете какие-то свои новые ошибки (а вы наверняка это сделаете)? Просто сделайте глубокий вдох и будьте благодарны за то, каким умным печеньем вы становитесь! 🙂

  В конце концов, если пол прочный, хорошо выглядит и работает так, как должен, то вы выиграли!

  Вы когда-нибудь устанавливали плиточный пол с подогревом своими руками? Какую систему вы использовали? Какие забавные учебные приключения были у вас на этом пути?



  Чтобы увидеть больше проектов ванных комнат, посетите страницу галереи ванных комнат!



  Еще посты, которые вам понравятся

  • 10 способов применения медицинского спирта, которые изменили жизнь
  • Как мыть полы: хотите верьте, хотите нет, но есть правильный способ мыть полы!
  • Наволочка для подушки своими руками за 10 минут
  • Как убрать пролитую краску, брызги и ошибки даже после того, как они высохнут!
  • Все, что вам нужно знать перед установкой деревянных столешниц
  • Как спланировать удивительный проект «Сделай сам»
  • Как спроектировать идеальный туалетный столик для всей семьи
  • Обновление кухонных шкафов путем добавления новых молдингов

  Этот пост содержит партнерские ссылки.

  Рубрики: Ванная комната, DIY и ремонт, Без категорий

  Обратные ссылки

  Советы по установке обогреваемых полов с электроподогревом

  Если бы вы позвонили Скотту Розенбауму, менеджеру службы технической поддержки WarmlyYours, чтобы спросить его, как приступить к покупке и установке обогреваемых полов с электроподогревом, он задал бы два вопроса: какое у вас основание, а какой у вас финишный пол?

  При такой установке размер помещения имеет меньшее значение, чем выбранные материалы. Розенбаум может предложить изолирующий слой на бетонной плите перед установкой излучающей системы, поскольку бетонные плиты, как правило, функционируют как поглотители холода. На черновом полу из деревянных панелей он задавал вопрос: что находится внизу? Деревянный черный пол над подвалом или недостроенным подвалом требует большей мощности, чем установка на втором этаже в отапливаемом здании. «Чтобы нагреть пол с 50 ° F до 82 ° F, требуется больше мощности, чем для обогрева пола, температура которого поддерживается на уровне 72 ° F», — объясняет Розенбаум. Холодный пол в помещении с наружными стенами и несколькими окнами может потребовать 15-ваттной системы. Напротив, более теплый пол во внутренней комнате без окон может адекватно работать с 8-ваттной системой.

  Финишный пол имеет значение, так как деревянные полы, ламинат, ковровое покрытие и полы из плитки имеют разную устойчивость к жаре и суточные перепады температуры. В общем, керамическая плитка работает лучше всего, потому что она легче передает тепло и может выдерживать более высокие температуры, чем другие материалы. Вы можете нагреть пол в ванной, выложенный плиткой, до 104 ° F, тогда как другие типы напольных покрытий могут выдерживать температуру только до 82 ° F.

  Для некоторых напольных покрытий характерны колебания температуры всего в несколько градусов в течение 24 часов, что требует от системы поддержания температуры пола в небольшом диапазоне температур в течение всего отопительного сезона. Плиточные полы допускают циклы включения и выключения, что делает систему более эффективной, поскольку она не потребляет энергию, когда не используется.

  Избегайте типичных ошибок при установке

  Находясь на переднем крае центра технической поддержки, Розенбаум ежедневно устраняет неполадки при установке и знает, с чем сталкиваются профессиональные строители при первой установке. «Электрические излучающие системы генерируют тепло за счет электрического сопротивления, а это означает, что мы должны соблюдать закон Ома», — говорит он. Короче говоря, закон Ома описывает взаимосвязь между напряжением, током и сопротивлением. В излучающих системах сопротивление току зависит от длины проволочной петли. «Люди часто покупают самую большую катушку проволоки, думая: «Это должно покрыть ее», а затем обнаруживают, что у них осталась проволока, и спрашивают: «Могу ли я ее обрезать?» К сожалению, ответ отрицательный», — говорит Розенбаум. Каждая система рассчитана точно на размер этажа и планировку помещения.

  Если перерезать провод, сопротивление уменьшится, и система перегреется. Верно и обратное. Если вы соедините провод, сделав его длиннее, сопротивление уменьшится, и система будет работать хуже. Розенбаум говорит: «Слишком мало дуба, но слишком много проволоки — нет». Лучше всего уменьшить проволочную петлю в местах, где меньше вероятность ходьбы.

  Чтобы убедиться, что у установщика есть точное количество необходимого провода, Розенбаум рекомендует клиентам загрузить план этажа с точными размерами пола, расположением и типом используемых светильников. Строительные нормы и правила не допускают наличия элементов лучистого тепла под шкафами, туалетами и ваннами, поэтому в проекте должны учитываться эти и любые напольные регистры. Компания предоставляет установщикам бесплатную схему разводки. Однако этот план сработает только в том случае, если помещение и светильники будут соответствовать первоначальной схеме. «В новостройках мы часто сталкиваемся с проблемами из-за пересмотра плана», — отмечает Розенбаум, добавляя, что он рекомендует строителям предоставлять исполнительный чертеж с проверенными размерами перед заказом материалов. Если были изменения, компания пересматривает планы и отправляет их обратно установщику в течение 24 часов.

  Проверка, проверка, проверка

  В день, когда установщик получает рулон провода (или монтажный коврик), Розенбаум рекомендует проверить сопротивление. При использовании цифрового измерителя без автоматического выбора диапазона сравните номинал провода в Омах с номиналом на этикетке (он указан на проводе). Показания счетчика должны отличаться не более чем на 15% от номинала на этикетке. Это первое чтение показывает, что провод соответствует спецификациям. Если это не так, вы можете обменять его. На всякий случай стоит провести тот же тест перед установкой системы, если прошло несколько дней. Лучше дважды проверить, чем один раз заменить.

  В комплект поставки системы входит небольшой тестер непрерывности, который легко крепится к проводу и используется при монтаже проводки. Тестер подаст звуковой сигнал, если провод будет поврежден во время установки. После того, как макет будет завершен, снова проверьте с помощью омметра. Переустановите тестер непрерывности, укладывая раствор и плитку или дощатый пол, чтобы убедиться, что не произошло порезов. После завершения установки повторите проверку с помощью измерителя, чтобы убедиться, что все в порядке. Если что-то пойдет не так, WarmlyYours предоставит вам фирменный ремонтный комплект. «Мы дадим ремонтный комплект любому, кто в нем нуждается, независимо от того, какой марки он купил», — объясняет Розенбаум, отмечая, что политика действует, потому что ремонт системы важнее ее замены, и это помогает отрасли завоевать доверие потребителей.

  Несколько дополнительных советов


  Излучающие системы поставляются в двух версиях: 1. кабельная катушка с рифленым ковриком, помогающим скручивать кабель на предписанном расстоянии в три дюйма, и 2. коврик с уже проволокой распределяется по петле.

  Нагревательные маты TempZone для пола состоят из нагревательного кабеля, закрепленного на зеленой сетчатой ​​ткани, при этом нагревательный кабель распределяется в виде змеевидных петель. Кабельные петли расположены на расстоянии 3 дюймов друг от друга, что обеспечивает равномерный обогрев всего пола.

  Коврик хорошо подходит для больших, квадратных или прямоугольных площадей, тогда как катушка с проволокой обеспечивает гибкость при работе с нестандартными формами и приспособлениями. Важно спланировать планировку, потому что установщик должен точно спроектировать зону комфорта. Квадрат лучистого тепла посреди ванной не нагреет весь пол. Зона нагрева ограничена 1-1/2 дюйма от проволоки, следовательно, 3 дюйма. сетка. «Планируйте установку исходя из того, где вы будете ставить ноги», — советует Розенбаум. Например, важно попасть под удар носком, чтобы, стоя босиком у туалетного столика, пальцы ног не чувствовали «костно дергающего» перепада температур. Он рекомендует установщику внимательно осмотреть пешеходные поверхности и обогреть все эти зоны.

  Работая над проволокой, надевайте теннисные туфли, а не ботинки со стальным носком. Не роняйте ведра на сетку и не стучите шпателем по полу, чтобы счистить излишки раствора. Работайте осторожно, чтобы не повредить кабель. Розенбаум также рекомендует вычищать тонкий слой раствора из швов по ходу работы, чтобы не было необходимости возвращаться позже и выкапывать засохший раствор, рискуя непреднамеренно порезаться слишком глубоко. Другие опасности включают ошибочные гвозди и отверстия в полу, такие как анкеры перегородок и дверные упоры, установленные на полу. Планировка может вместить все это, но только если вы включили их в свои планы.

  Розенбаум рекомендует использовать модифицированный тонкий набор и обращать особое внимание на время набора, указанное на пакете. Даже если раствор высохнет, необходимо дождаться его схватывания. Это может занять от 5 до 14 дней. В любом случае, не запускайте систему, не дождавшись времени, указанного производителем раствора.

  Для деревянных полов, требующих прибивания гвоздей, компания предлагает «фиксирующие планки» или шпалы с выравнивателем пола между ними, чтобы у вас была поверхность для прибивания гвоздями. WarmlyYours проектирует это в макете.

  (Этот веб-семинар посвящен основам электрического напольного отопления, от требований к электропитанию до состава кабеля.)

  Требования к электропроводке

  Система WarmlyYours включает в себя термостат, который крепится на стене, и регулятор температуры, установленный в решетке. . Не забудьте установить регулятор. Система работает от цепи 120 или 240 (большая цепь полезна только для больших площадей). Хотя национальные электротехнические нормы требуют защиты GFIC, WarmlyYours включает в термостат встроенный прерыватель GFIC. Система отключит его, если вы добавите выключатель GFIC на панель.

  Термостат WarmlyYours является программируемым, поэтому вы можете выключать систему, когда она не используется. Если вы запрограммируете полы на 6 часов утра, термостат узнает, сколько времени потребуется для достижения желаемой температуры, и предвидит это для поджаренного пола, когда вы встаете, что, возможно, является главной среди причин, по которым люди очарованы теплыми полами.

  __________________________________________________________________________

  Фернандо Пажес Руис — строитель и сертифицированный ICC инспектор по жилым домам, занимающийся разработкой норм и правил.





  Как установить подогрев пола под плитку

  Почему у вас должен быть подогрев пола под плиткой?

  Электрический обогрев пола не только обогревает помещение, но и стал популярным способом охладить холодный пол. Система подогрева пола Speedheat настолько тонкая, что устанавливается непосредственно под плиткой, внутри плиточного клея или тонкой стяжки, и поэтому может использоваться в качестве системы обогрева по запросу , а не систему, которую нужно оставлять включенной на длительное время. Это не только удешевляет эксплуатацию, но и упрощает установку.

  Теплый пол

  Говорят, что наши ноги играют важную роль в регулировании температуры тела. Если наши ноги теплые, мы в тепле. Это прекрасный пример того, почему пол с подогревом является лучшим вариантом для помещений с холодным покрытием пола, что может повлиять на температуру в помещении . Зачем просто иметь теплую комнату, когда можно иметь теплую комнату и теплый пол?!

  Какие материалы потребуются?

  Инструменты и материалы, необходимые для установки обогрева под плитку

  Необходимые инструменты	Необходимые инструменты
  Метла	Рулетка
  Мел или карандаш	Мел или карандаш
  Маленький молоток по дереву/холодному отбойному молотку	УЗО Защищенная цепь
  Ножницы	Контактор (если более 16 А)
  Лента на тканевой основе	Изоляционная лента

  Для завершения установки нашего напольного отопления не требуются электроинструменты.

  Каков процесс укладки под плитку?

  Убедитесь, что поверхность пола гладкая и сухая, неокрашенными и свободными от пыли, масла, жира, смолы или остатков клея. Если установить в ванная комната / влажная зона, мы должны убедиться, что гидроизоляция полностью сухой.

  Прежде чем начать, нам необходимо тщательно спланировать положение и расположение обогревателя в отапливаемой зоне. Затем нам нужно отметить расположение нагревателя на полу мелом/карандашом, убедившись, что мы оставляем достаточно тепла, чтобы вернуться к исходной точке. Рекомендуется соблюдать расстояние 100 мм от стен и стационарных светильников, чтобы обеспечить буфер по периметру. Это позволит вернуть холодные концы нагревателя в исходную точку. Для негерметичного пола можно нанести акриловую грунтовку или использовать аэрозольный клей. Это необходимо для того, чтобы лента на нагревателе приклеилась и удерживала нагреватель на месте во время установки.

  Отопление под плиткой

  Шкафы, туалеты, душевые и т. д. должны быть установлены до начала монтажа. Если это не было сделано, отметьте положение ванны, умывальника, дверных упоров и т. д., чтобы они не нагревались (исключением являются подвесные умывальники).

  Начиная с пола непосредственно под термостатом местоположение , мы разворачиваем нагреватель, пока не дойдем до конца нашего первого прохода. Когда доходим до конца первого прогона, обрезаем ленту и поворачиваем нагреватель в новое положение. Это делается до тех пор, пока вся площадь пола не будет покрыта, а затем кабель возвращается в положение термостата.

  Главное, о чем нам нужно позаботиться, это убедитесь, что провода элемента никогда не пересекаются. Мы также стараемся поддерживать разрыв между элементами примерно 50мм иначе пол будет не ровным нагретые или возможные горячие точки могут возникнуть.

  Датчик пола устанавливается между двумя нагревательные кабели и подняли стену с нагревательными кабелями. Установка троса помогает легко поднять кабели по стене. Датчик пола сообщает термостат, какая температура на полу, чтобы помочь ему регулировать, сколько требуется тепло.

  Накладываем сетку липкой стороной вниз на обогреватель. Это обеспечивает защиту обогревателя во время укладки напольного покрытия. установить. Разрежьте сетку по мере необходимости, чтобы покрыть весь нагревательный элемент. включая отдельные провода к соединительным блокам.

  После того, как кабели протянуты по стене к термостату , прикрепляется монитор. Это проверяет непрерывность нагревателя и предупредит плиточника, если нагреватель вообще повредится в процессе укладки плитки.

  Видео по установке теплого пола под плитку

  Часто задаваемые вопросы по установке теплого пола под плитку

  Вопрос: Можно ли самостоятельно установить теплый пол под плитку?

  Ответ: Мы предлагаем поставку и установку полностью квалифицированными и обученными электриками, а также варианты только с поставкой. Мы рекомендуем, чтобы нашу систему устанавливал квалифицированный электрик.

  Вопрос: Можно ли укладывать теплый пол под керамическую плитку?

  Ответ: Да, электрическое отопление пола очень хорошо работает под керамической плиткой.

  Вопрос: Можно ли поставить тепло под керамогранит?

  Ответ: Да, полы с электроподогревом очень хорошо работают под керамогранитом.

  Вопрос: Как укладывать плитку на излучающем тепле?

  Ответ: Плитки устанавливаются точно так же, как обычно. Плиточнику просто нужно быть немного осторожнее, используя шпатель над нагревателем и вырезая клей перед затиркой. Наш обогреватель настолько тонкий, что нагреватель может сидеть с клеем для плитки или очень тонким самовыравнивающимся материалом и, следовательно, не влияет на общий уровень пола.

  Статьи по теме

  Краткое руководство по системе обогрева полов в Мельбурне

  Должен ли я класть полы с подогревом под ковер в спальне?

  10 вещей, которые необходимо учитывать перед установкой электрической системы обогрева пола

  Знакомство с термостатом с сенсорным экраном MCD5

  Плитка с подогревом Стоимость и стоимость установки

  Последний полярный вихрь заставил вас задуматься, сколько будет стоить установка плитки с подогревом в вашем доме? Этот пол известен еще со времен римлян и набирает популярность среди реставраторов. Это также прекрасный способ повысить стоимость вашего дома при перепродаже и энергоэффективность.

  Существуют два типа систем обогрева полов. Один использует электрический нагрев, а другой подключается к вашей горелке через ряд шлангов. Вы можете использовать любой метод с керамической, фарфоровой и даже каменной плиткой.

  Есть споры о том, что лучше, но решение сводится к тому, что лучше всего работает в вашем доме.

  • Полы с плиткой с электрическим подогревом
  • Полы с плиткой с водяным подогревом
  • Преимущества плитки с подогревом
  • Часто задаваемые вопросы
  • Заключение

  Плиточные полы с электрическим подогревом

  Электрические обогреваемые полы часто поставляются в предварительно собранных сетчатых рулонах различных размеров. Большинство брендов поставляются с двухсторонней лентой, которая приклеивается к черному полу без клея. Вы можете разрезать коврики вдоль сетки, чтобы обойти препятствия, такие как туалетные столики или вырезы.

  Укладывать плитку на маты просто, так как раствор проникает в сетку и прилипает к основанию. Рулоны предварительно измеряются в квадратных футах, поэтому вы можете определить, сколько вам понадобится, прежде чем покупать. Вам также придется инвестировать в отдельный термостат и монитор.

  Некоторые интернет-магазины продают полный комплект, включающий все необходимое для установки этой системы. Они начинаются примерно с 90 017 400 долларов за 10 квадратных футов 90 018 покрытия.

  Электрические маты могут быть дорогими, но затраты на установку минимальны. Эта система проста и проста в освоении. Вы можете окупить некоторые деньги, установив коврики самостоятельно, но для подключения проводов потребуется лицензированный электрик.

  Еще один способ сэкономить деньги — заряжать полы с подогревом в нерабочее время. Ваша электрическая компания может посоветовать вам точное время. Плитки сохранят свою температуру в течение 8-10 часов, поэтому они останутся теплыми, даже когда они выключены. 9№ 0003

  Плитка с электрическим подогревом — это идеальный выбор для дополнения и прекрасный способ дополнить систему отопления вашего дома.

  Вернуться к началу

  Плиточные полы с водяным подогревом

  Если электрические полы не подходят для вашего дома, подумайте о водяной системе. Гидравлические системы используют комбинацию трубопроводов и трубок. Не пытайтесь монтировать эту систему самостоятельно; это сложная работа.

  Гидравлические системы более эффективны, чем электрические . Они работают от насоса, подключенного к вашей печи, и используют горячую воду для нагрева плитки. Весь пол выступает в роли проводника и держит температуру в помещении лучше, чем обычные радиаторы.

  Ваша плитка будет теплой даже при более низких настройках, а ваша горелка будет работать меньше, так как ей не нужно постоянно рециркулировать горячую воду. Ваши полы останутся горячими без больших затрат.

  Эти элементы управления обогревом должны быть размещены в отдельной зоне и должны быть подключены лицензированным подрядчиком по ОВКВ.

  Водяные системы стоят около 6 долларов США за квадратный фут , но они являются экономичным способом обогрева вашего дома в течение многих лет.

  Наверх

  Преимущества плитки с подогревом

  Установка полов с подогревом в вашем доме дает множество преимуществ. Лучистое отопление может проходить под любым типом плитки и в большинстве внутренних помещений. Некоторые системы предназначены для использования во влажных помещениях, но из соображений безопасности их установку лучше доверить профессионалам.

  Если у вас есть натуральный камень или керамогранит, вы знаете, как холодно может быть зимой. Выйти на нагретую поверхность в холодные месяцы — это потрясающе. Вы даже можете обнаружить, что стоите или сидите на полу, просто чтобы разогреться.

  Если вы планируете стареть на месте, плиточные полы с подогревом особенно полезны для пожилых людей. С возрастом мы теряем способность поддерживать температуру тела и теряем тепло через конечности. Плитка с подогревом может согреть вас, когда вы станете старше и будете полагаться на фиксированный доход, чтобы обогреть свой дом.

  Полы с подогревом востребованы на вторичном рынке. Агенты выделяют этот вид отопления в отдельную функцию, чтобы привлечь покупателей жилья. Это разумное вложение, так как плитка с подогревом считается обновлением, а не причудой.

  Электрические системы перезаряжаемы и сохраняют тепло без постоянного вращения счетчика. Гидравлические системы позволяют поддерживать температуру термостата на более низком уровне без ущерба для вашего комфорта. Оба метода могут повысить энергоэффективность вашего дома.

  Наверх

  Часто задаваемые вопросы

  Какую плитку вы используете для полов с подогревом?

  Для полов с подогревом можно укладывать керамическую, фарфоровую или каменную плитку. Большинство видов плитки являются отличными проводниками тепла, поэтому ваши полы будут теплыми и удобными для ваших ног. Поскольку все эти плитки будут иметь одно и то же назначение, вы можете установить тот тип, который вам больше всего нравится, и комбинировать его с вашей системой отопления.

  Еще интересно, что теплый пол можно установить поверх плитки, а потом снова покрыть плиткой.


  Как укладывать плитку с подогревом?

  Электрические обогревающие полы поставляются в предварительно собранных сетчатых рулонах различных размеров. Коврики имеют двухсторонний скотч для крепления к основанию. После того, как маты уложены, сверху можно положить плитку. Раствор для плитки пройдет через сетку, обеспечивая прилипание плитки к основанию.

  Гидравлические системы должны устанавливаться лицензированным специалистом по ОВКВ, так как установка включает в себя подсоединение трубопровода к горелке и установку регуляторов нагрева в своей зоне. Плитку можно укладывать только после того, как эта работа будет выполнена.


  Сколько стоит пол с подогревом?

  Стоимость плиточного пола с подогревом варьируется от 6 до 12 долларов за квадратный фут. Эта цена может увеличиться, если вы используете специальные нагревательные маты; Вы можете оценить примерно 30 долларов за квадратный фут для этого типа отопления.

  Полный комплект, включающий электрические коврики, термостат и монитор, будет стоить до 400 долларов за 10 квадратных футов покрытия. Установка водяной системы отопления обычно стоит около 6 долларов за квадратный фут.


  Какие плюсы и минусы плиточного пола с подогревом?

  Самым большим преимуществом напольного покрытия из плитки с подогревом является сохранение тепла в холодные зимние месяцы. Плитка из натурального камня или керамогранита очень холодная, а лучистое отопление сохраняет тепло в ваших комнатах с плиткой такого типа. Плиточные полы с подогревом полезны для пожилых людей, которые склонны быстрее терять тепло тела при низких температурах.

  С плиточным полом с подогревом проще управлять отоплением вашего дома, и обе системы являются энергоэффективными. Плиточные полы с подогревом также увеличивают стоимость вашего дома при перепродаже. Первоначальная стоимость укладки плиточного пола с подогревом высока, но со временем затраты окупаются.


  Полы с подогревом потребляют много электроэнергии?

  Полы с подогревом потребляют много электроэнергии; однако стоит отметить, что нагретая плитка держит тепло от 8 до 10 часов. Если система лучистого отопления заряжается в непиковое время, стоимость использования этого типа напольного покрытия может быть минимальной.

  Можно установить интеллектуальные термостаты для измерения температуры в помещении, отключая систему, когда в помещении становится достаточно тепло; это может сэкономить до 5% затрат на электроэнергию. Электрические системы являются перезаряжаемыми, что делает их более энергоэффективными. Установка термостата на более низкое значение для гидравлических систем также означает, что используется меньше электроэнергии.


  Каковы недостатки напольного отопления?

  Стоимость установки теплых полов может быть высокой, но в эти системы стоит инвестировать. Еще одна причина, по которой некоторые люди решают держаться подальше от этого типа обогрева, заключается в том, что его укладка занимает больше времени, чем другие типы напольных покрытий.

  Последнее, что вы должны знать перед тем, как сделать окончательный выбор, это то, что эти системы отопления могут поднять ваши полы и уменьшить высоту ваших стен.


  Нужен ли подогрев полов под плитку?

  Нет, подогрев под плитку не нужен; тем не менее, рекомендуется установить его перед укладкой плиточных полов, если вы вообще собираетесь его использовать. Эти системы обогрева удобны и сохранят ваши полы теплыми и комфортными.

  Хотя есть и другие способы обогреть дом, если у вас кафельный пол, системы отопления очень распространены, потому что они часто потребляют меньше электроэнергии, чем радиаторы и другие методы обогрева.


  Какова средняя стоимость укладки плитки с подогревом?

  Цена установки напольной плитки с подогревом зависит от того, какую систему вы выберете, вашего местоположения, размера комнаты и т. д. Например, вы можете рассчитывать на то, что заплатите в среднем 6 долларов США за квадратный фут за установку водяной системы, но цена может возрасти. для других типов.

  Установка системы теплого пола может стоить от 14 до 20 долларов за квадратный фут. Электрические системы являются самыми дорогими в установке, их средняя цена составляет от 16 до 25 долларов за квадратный фут.


  Можно ли укладывать напольное отопление на верхнюю плитку?

  Да, поверх плитки можно укладывать теплый пол. Например, если вы хотите отремонтировать свой дом и не хотите удалять существующую плитку, но все еще хотите установить пол с подогревом, вы можете установить его поверх существующей плитки. В этом случае вы бы покрыли систему теплого пола новой плиткой сверху.

  Два слоя плитки создают прекрасную среду, которая проводит тепло и всегда сохраняет тепло ваших полов.

  Подводя итог

  Если вы все равно планируете переделывать напольное покрытие, а ваш бюджет позволяет разориться, плиточные полы с подогревом стоят вложений.

  Вы никогда не заметите разницы в высоте вашего пола, и вы сможете чистить его так же, как любой другой кафельный пол. Теплые полы не обожгут ваши ноги, так как датчики температуры предотвращают перегрев плитки.

  Плитка с подогревом может показаться ненужной роскошью, но исследования показали, что лучистое отопление со временем окупается. Многие домовладельцы считают, что лучистое тепло — это одна из тех вещей, которые, как только они у вас появятся, будут удивляться, как вы жили без них.

  У вас плиточные полы с подогревом? Если да, то какую систему вы выбрали?

  Наверх

  ЛИЦЕНЗИРОВАННЫЙ ПОДРЯДЧИК ПО УКЛАДКЕ ПЛИТКИ САН-ДИЕГО, Калифорния

  Здравствуйте, меня зовут Уилл Арнзен, я лицензированный подрядчик и установщик плитки, работающий в Сан-Диего, Северном округе Сан-Диего, Восточном округе Сан-Диего, а также Северном и Южном округе Ориндж, включая Ла-Холья, Дель-Мар, Энсинитас, Ранчо Санта-Фе, Солана-Бич, Ла-Коста, Карлсбад, Виста, Сан-Маркос, Эскондидо-Рамона, Пауэй, Кардифф и Чула-Виста.

  Имею 20-летний опыт работы по укладке и реставрации плитки и камня. Работа с керамической плиткой, фарфоровой плиткой, плиткой сальтильо, сланцевой плиткой, брусчаткой, стеклянной плиткой, мрамором, плиткой, плиткой из травертина и гранитной плиткой. и другие плитки из натурального камня, используемые при реконструкции жилых помещений и новом строительстве. Применение плитки для укладки включает полы, душевые стены и поддоны, корпуса ванн, столешницы и задние панели, камины, патио, барбекю из бетонных блоков и джакузи. Я также являюсь лицензированным генеральным подрядчиком, поэтому мы можем выполнить полные надстройки и реконструкцию ванной комнаты, кухни и патио, а также перестроить их от начала до конца. Спасибо, Уилл

  Home

  Установки плитки

  Восстановление и переработка

  Плитка и техническое обслуживание

  Dradiant Hooted Plain

  .

  Ссылки

  Контакты

  Меня зовут Уилл Арнзен, владелец оператора и лицензированный подрядчик по укладке плитки и камня, специализирующийся на установке систем лучистого обогрева для плиточных полов, обслуживающих районы Сан-Диего. Лучистое отопление для полов из плитки и каменной кладки из натурального камня существует со времен римлян, и Франк Ллойд Райт начал устанавливать теплые полы в своих домах в 19 веке.30-е годы. Столешницы из натурального камня с водяным и электрическим подогревом и плиточные полы намного проще в установке и намного эффективнее, чем в старые времена, что делает их доступными и практичными для устранения ощущения прохлады от кафельного пола в более прохладные утренние и вечерние часы. Вместо этого создайте ощущение тепла и комфорта на ваших плиточных полах. Некоторые компании-производители лучистого тепла могут нагревать поверхность плитки до 104 градусов. А поверхность плитки обычно прогревается на 2-3 градуса за десять минут. Нагревательный мат и кабели встроены в раствор под плиточным полом и невидимы. Единственным видимым элементом всей системы теплого пола является программируемый термостат, который легко перемещается в удобное место. Вы можете установить время, в течение которого нагревательные кабели должны работать, а также выбрать постоянную температуру, при которой должны работать кабели. Нагревательные кабели и маты, встроенные в раствор под кафельным полом, нагревают плитку, образуя нагретую тепловую массу, которая передает тепло поверхности плитки, соприкасающейся с вашими босыми ногами. Мраморная плитка, известняк и гранит очень хорошо сохраняют и равномерно передают тепло по всему полу. Популярными областями для укладки плитки с электрическим и водяным подогревом являются прихожая ванной комнаты и кухня, а также использование мраморной плитки, известняка, гранита и травертина для отделки поверхности пола. Травертиновая плитка может быть не самым оптимальным выбором для полов с подогревом из-за отверстий в плитке, которые заполнены в верхней части плитки, но не заполнены на остальной части плитки. Также рекомендуется, чтобы один и тот же подрядчик устанавливал коврики и кабели лучистого обогрева, а также укладку плитки, потому что, если не используются специальные инструменты и процедуры, необходимые для установки пола из плитки лучистого обогрева, вся система отопления может быть скомпрометирован и разрушен, что является последним, что вы хотите, чтобы произошло после установки нового кафельного пола. И мы делаем ремонт пола с теплым излучением, где часть пола или весь пол не нагревается и удаление и замена плитки. Мы также занимаемся электрическим подключением к существующей электропроводке и термостату. И хорошей идеей будет установить изоляционный слой поверх бетонного основания, чтобы плитка нагревалась как можно быстрее и была максимально теплой. Некоторыми признанными производителями напольных систем с подогревом являются Warmly Yours, Thermosoft Heated Floors, Suntouch Radiant Heat, NuHeat Warm Tiles, Thermofloor и система напольных покрытий Schluter Ditra. Электрические напольные системы лучистого отопления популярны в сочетании с плиткой для ванных комнат и кухонь, например, при укладке мраморной плитки, известняка, травертина и гранитной плитки. Мы обеспечиваем профессиональную установку полов с подогревом в Сан-Диего, включая Coronado La Jolla Del Mar Solana Beach Encinitas Carlsbad Oceanside Fallbrook Bonsall San Marcos Rancho Bernardo Valley Centre Poway Julian Jamul Ramona El Cajon Alpine Chula Vista Ca. Установка электрического лучистого тепла для плитки и напольных покрытий. На фото пол ванной комнаты, выложенный мраморной плиткой, с установленными под плиткой электрическими нагревательными матами, которые нагревают обычно холодную на ощупь поверхность плитки до расслабляющей температуры. Эксперт Установка электрических систем обогрева пола лицензированным подрядчиком по укладке плитки и камня, я также являюсь лицензированным генеральным подрядчиком, работающим в Сан-Диего, Коронадо-дель-Мар, Энсинитас, Карлсбад, на берегу океана, Сан-Маркос, Эскондидо, Поуэй, Ранчо, Бернардо, Альпин, Джулиан, Калифорния Красивая укладка испанской плитки на пол и фартук из плитки на заказ. А также изготовление и установка кухонных столешниц из каррарского мрамора и мыльного камня. А также установка столешниц с электрическим лучистым подогревом и плиточных полов для кухонь и полов в ванных комнатах для создания теплого и комфортного ощущения на столешницах и полах. Мы также можем нагреть столешницы из натурального камня для кухонных линий Bar & Tabletops & Heat Warm windows. . Полированная плитка Noce Travertine, уложенная по диагонали, благодаря чему помещение кажется больше. И опытный монтаж полов из травертиновой плитки с лучистым теплом лицензированным подрядчиком по укладке плитки в Сан-Диего Индивидуальная реконструкция ванной комнаты и 24-дюймовая плитка из кофейного известняка для пола и настенного основания, уложенного поверх кабелей с подогревом для теплого и комфортного ощущения плиточного пола в холодное время дня и года. Полная реконструкция душа в ванной комнате с использованием мраморной плитки Crema Marfil для стен и установки скамейки с гидравлическим лучистым подогревом и пола душевого поддона, которые сделают душ более приятным в доме в районе Сан-Диего-Поуэй. Надежная установка напольного покрытия из травертина Versailles PatternTravertine и установка напольного покрытия с электрическим лучистым обогревом в районе Сан-Диего Энсинитас Мексиканская брусчатка Saltillo Плитка уложена для ремонта кухни. РубрикаПол
