Монтаж полипропиленовых труб своими руками
Современные полимеры позволяют создавать новый или провести качественный ремонт существующего трубопровода.
Полезные технические характеристики сделали полипропиленовые трубы популярными. Вдобавок с ними управится новичок, знающий азы сантехнического дела.
При монтаже развязок, необходимо соблюдать правила и инструкции, которые позволят легко создать водопровод нужной конфигурации.
Содержание статьи:
- Расходные материалы и инструменты
- Инструкция для домашнего мастера
- Сварка элементов
- Секреты профессионалов
- В заключение
Расходные материалы и инструменты
Запаситесь трубами, фитингами и кранами (про ремонт шаровых для водопровода написано здесь), сварочным аппаратом, дополнительным инструментом, и вы быстро сделаете надежную разводку в доме или квартире.
Сварное соединение позволит запустить воду через 15-20 минут после окончания работ.
Трубы соединяются с помощью муфт, которые спаиваются с материалом фитингов.
В первую очередь, стоит позаботиться о трубах нужного диаметра.
Дополнительно готовят следующие инструменты и комплектующие:
- паяльник для полипропиленовых труб с насадками;
- ножницы для отрезания труб или труборез;
- шейвер для снятия армирующего слоя;
- фаскосниматель.
Строительный рынок предлагает выбор необходимых элементов и комплектующих.
Многим компаниям приходится выбрасывать промышленные отходы в канализацию. Для того, чтобы компания могла пользоваться инженерной сетью, она должна предоставить ряд документов, в том числе паспорт водоема https://project-wc.kiev.ua/dogovor-na-vodosnabzhenie-i-vodootvedenie-pasporta-vodnogo-hozyajstva/ . Без него не удалось бы заключить договор на использование канализационной системы
Не стоит приобретать дешевую продукцию.
Качественный паяльник стоит дорого, но позволит работать длительное время без замены нагревательных элементов или тефлоновых насадок.
Обращайте внимание на наличие подставки, без которой работать придется на весу.
А что вам известно про стальной отвод на 90 градусов? В полезной статье написано, в каких случаях невозможно обойтись без металлических деталей при прокладке трубопроводов отопления, водоснабжения и канализации.
Про тройники для канализационных труб написано на этой странице.

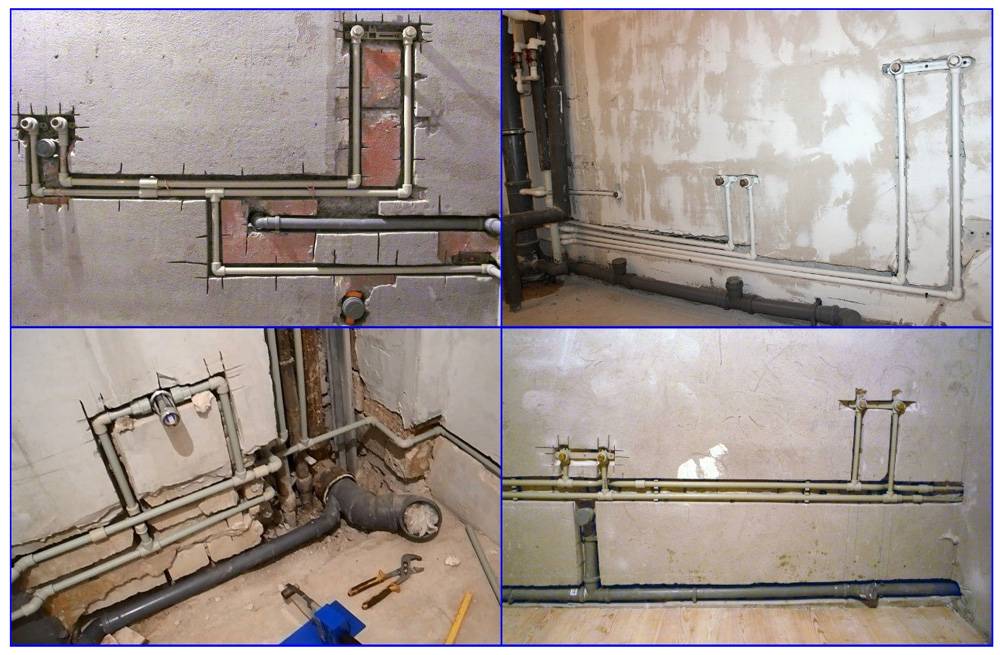

Самостоятельный монтаж отопления или водопровода (про установку шарового, полнопроходного, муфтового крана прочитайте в этой статье) из полипропиленовых труб требует соблюдения технологии и специального оборудования.
Не стоит думать, что это очень просто, и может быть сделано с помощью подручных средств (про соединение пластиковых труб без пайки написано здесь).
Необязательно использовать труборез, небольшое количество труб режут ножовкой по металлу.
Если не планируется применять полипропиленовые трубы, армированная стекловолокном (характеристики), то шейвер можно не использовать.
Так же не потребуется применение этого инструмента при внутреннем расположении армирующего слоя.
Инструкция для домашнего мастера
Работу начинают по предварительно подготовленному проекту, который определяет количество материала, необходимые комплектующие и конфигурацию трубопровода (схема разводки труб водоснабжения в квартире).
Остается соединить части в единое целое при помощи паяльника.
Проект создается с целью уменьшить число мест сварки, в том числе тех, которые придется делать на весу.
Опытный мастер делает минимальное количество спаек и, практически, не работает на весу, собирая элементы на столе или на полу.
Изделия, имеющие маркировку PN20 или PN25, содержат армирующий слой стекловолокна или алюминия. Такая структура не дает трубам деформироваться под действием высокой температуры.
Сварка элементов
Надежное соединение формируется за счет нагрева внешнего края труб и внутренней поверхности соединительной муфты.
Прогрев полимера осуществляют на определенном участке.
Нагретые части, плотно вставляются друг в друга, и выдерживаются в строго горизонтальном положении до остывания.
Расплавленный полипропилен смешивается и образует единое целое.
А что вы знаете про нормативы для сливной ямы в частном доме? В полезной статье указаны нормы и правила обустройства очистных сооружений.
Про прямую и конусную американку для полотенцесушителя написано здесь.
На странице: https://ru-canalizator.com/vodosnabzhenie/avtonomnoe/back-osmos.html прочитайте про вред и пользу от фильтра обратного осмоса.
Перед сваркой подготавливают материал:
- труба разрезается на куски нужной длины;
- создается фаска на каждом конце изделий.
Углубление фаски на 2 миллиметра, под углом 15 градусов; - муфты и трубы очищают от грязи и жира.

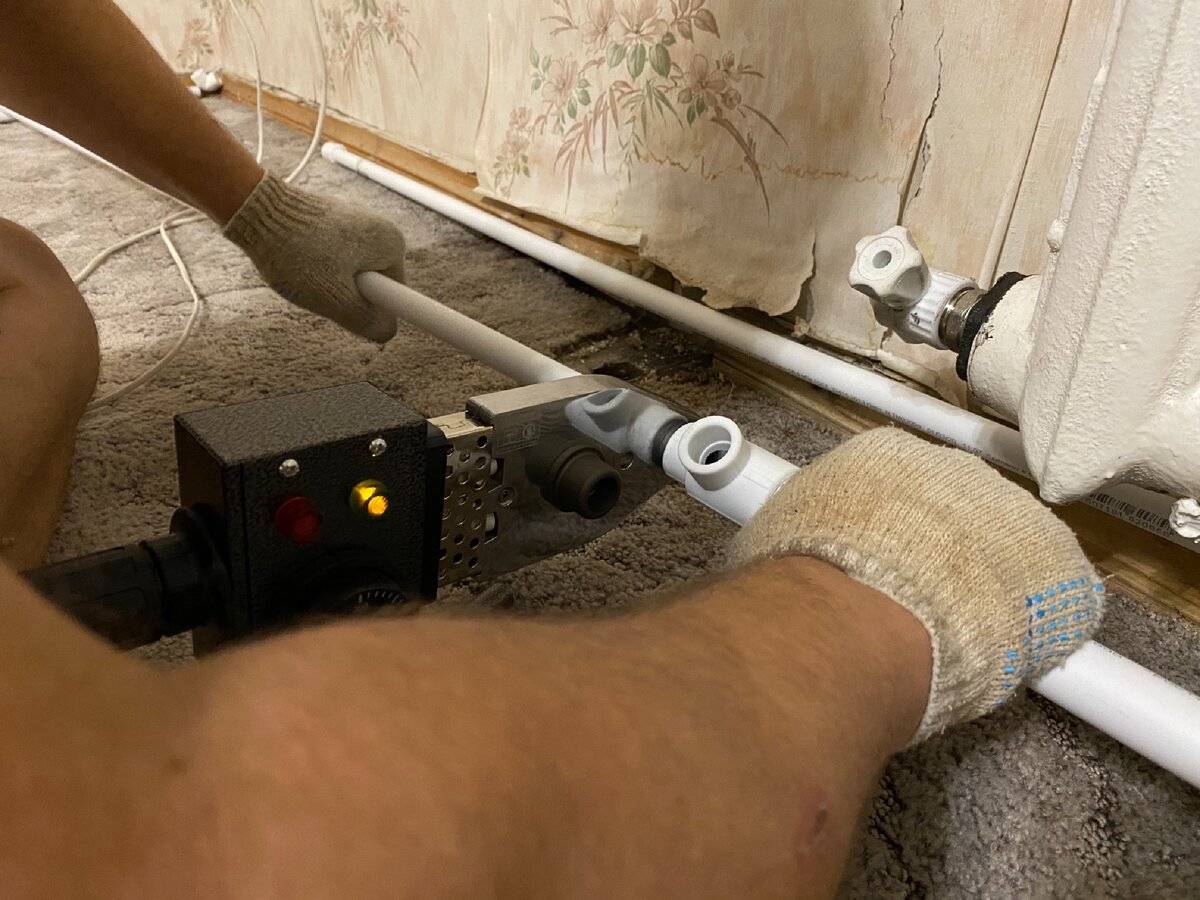

Паяльник устанавливается на подставку, включается в электросеть и нагревается до 260 градусов.
Температура сварки полипропиленовых труб (таблицу посмотрите здесь) требуется для быстрого равномерного нагрева полипропилена.
Более высокие параметры сильно размягчат материал, низкая температура не даст надежно соединить изделия. Вдобавок, такой режим не испортит тефлон насадок.
К монтажу трубопровода (расстояние между трубами теплого водяного пола) приступают после нагрева сварочного аппарата. Процесс сводится к насаживанию фитинга на дорн с одновременной вставкой трубы в гильзу.
Разогретые изделия снимаются с аппарата одновременно. Соединяют элементы в течение 3-5 секунд.
В противном случае, материал остынет и не создаст надежного сцепления.
Время нагрева отличается для труб разного диаметра и толщины стенки.
Перегретый полимер теряет прочность, деформируется и не подлежит использованию.
При недостаточном нагреве появляются непропайки, каверны, через которые в последующем вытекает теплоноситель.
Оптимальный интервал нагрева приводится в таблицах, которые используют опытные мастера.
Насадки сделаны под конусом с уклоном 5 градусов. В середине, диаметр совпадает с параметрами трубы.
Поэтому изделия вставляются в насадку с некоторым усилием. Трубу и фитинг, например, при подключении установки для безнапорной аэрации воды из скважины (принцип работы описан здесь), надевают до упора и не давят дальше. В противном случае деформируется конец изделия.
[note]Полезно сделать предварительный замер насадки и отметить расстояние на трубах. Это позволит проконтролировать процесс.[/note]
С опытом придет чувство меры, которое позволит понять, когда труба коснулась края гильзы.
От быстроты стыковки нагретых деталей зависит качество спайки, например при обвязке радиатора отопления (схему посмотрите здесь). Элементы соединяются без прокручивания относительно друг друга, соблюдая горизонтальность.
Секреты профессионалов

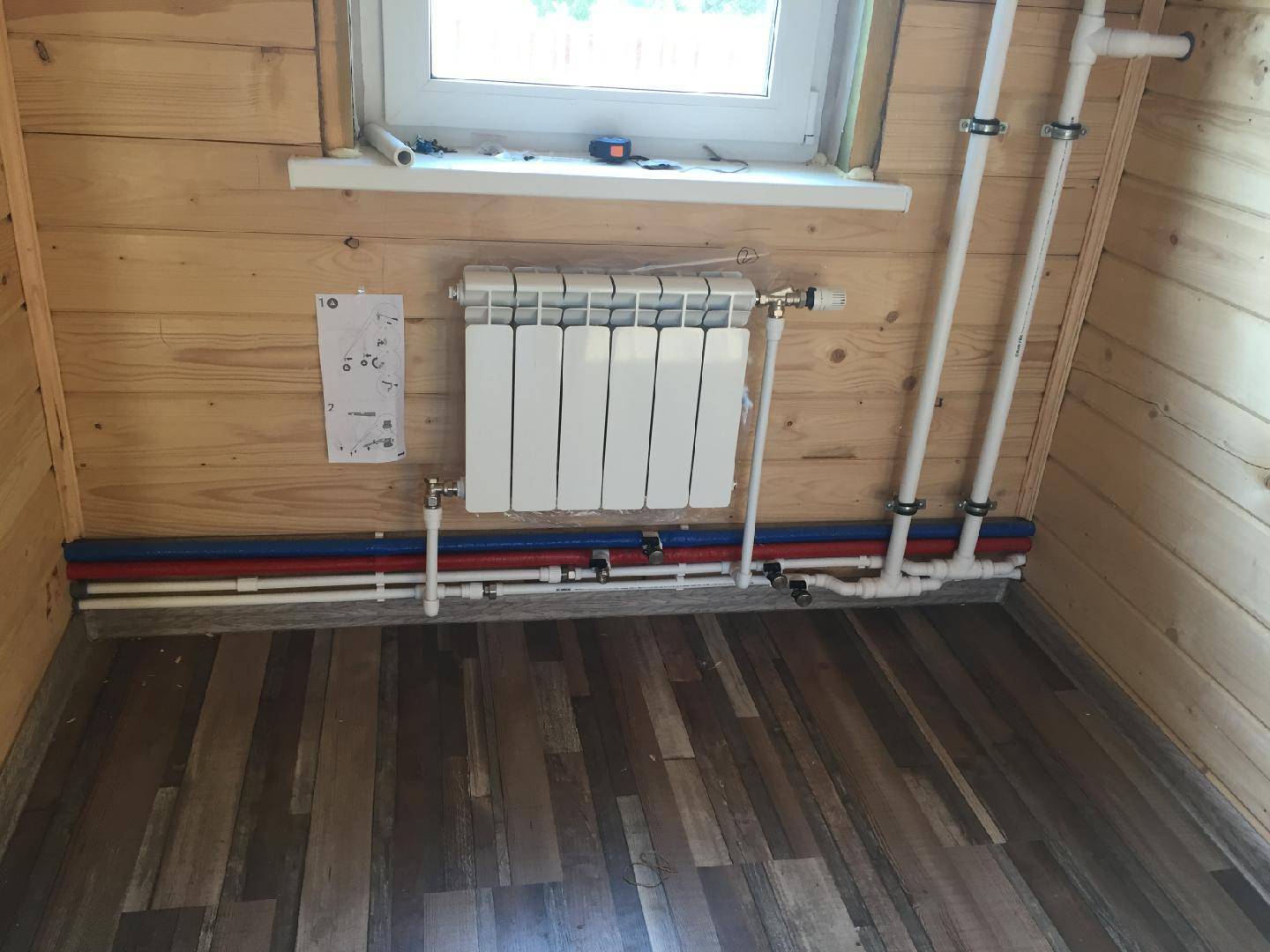

Неважно, что вы хотите сделать: создать отопление вновь или провести реконструкцию существующей системы – полипропиленовые изделия помогут в любой ситуации.

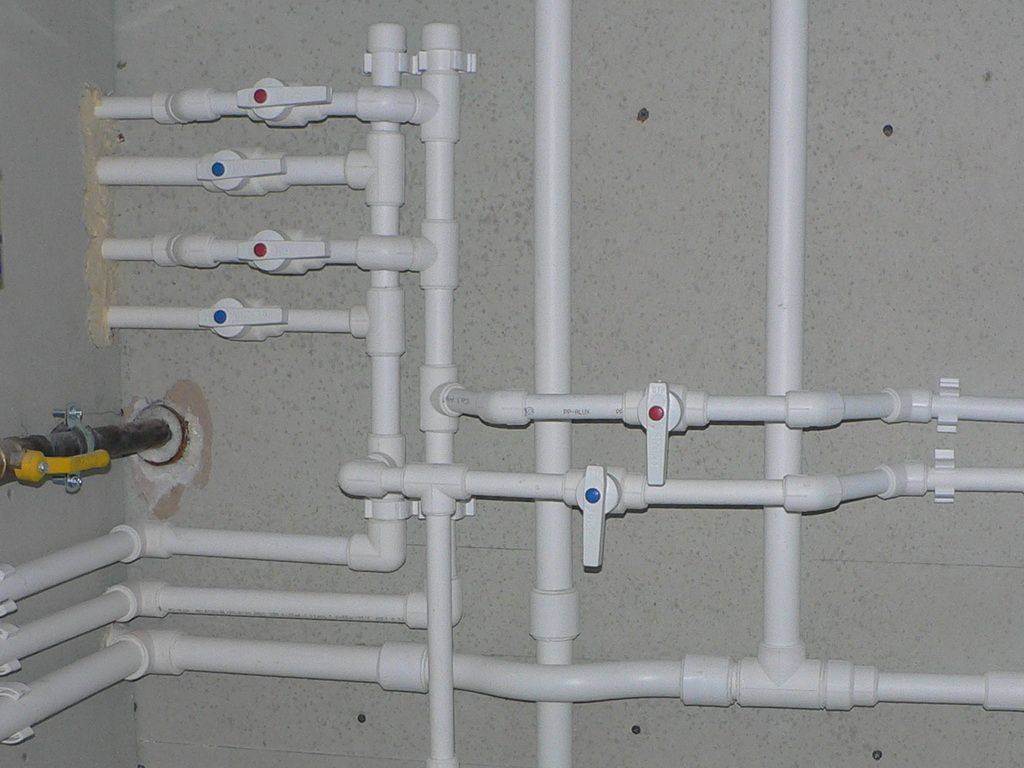

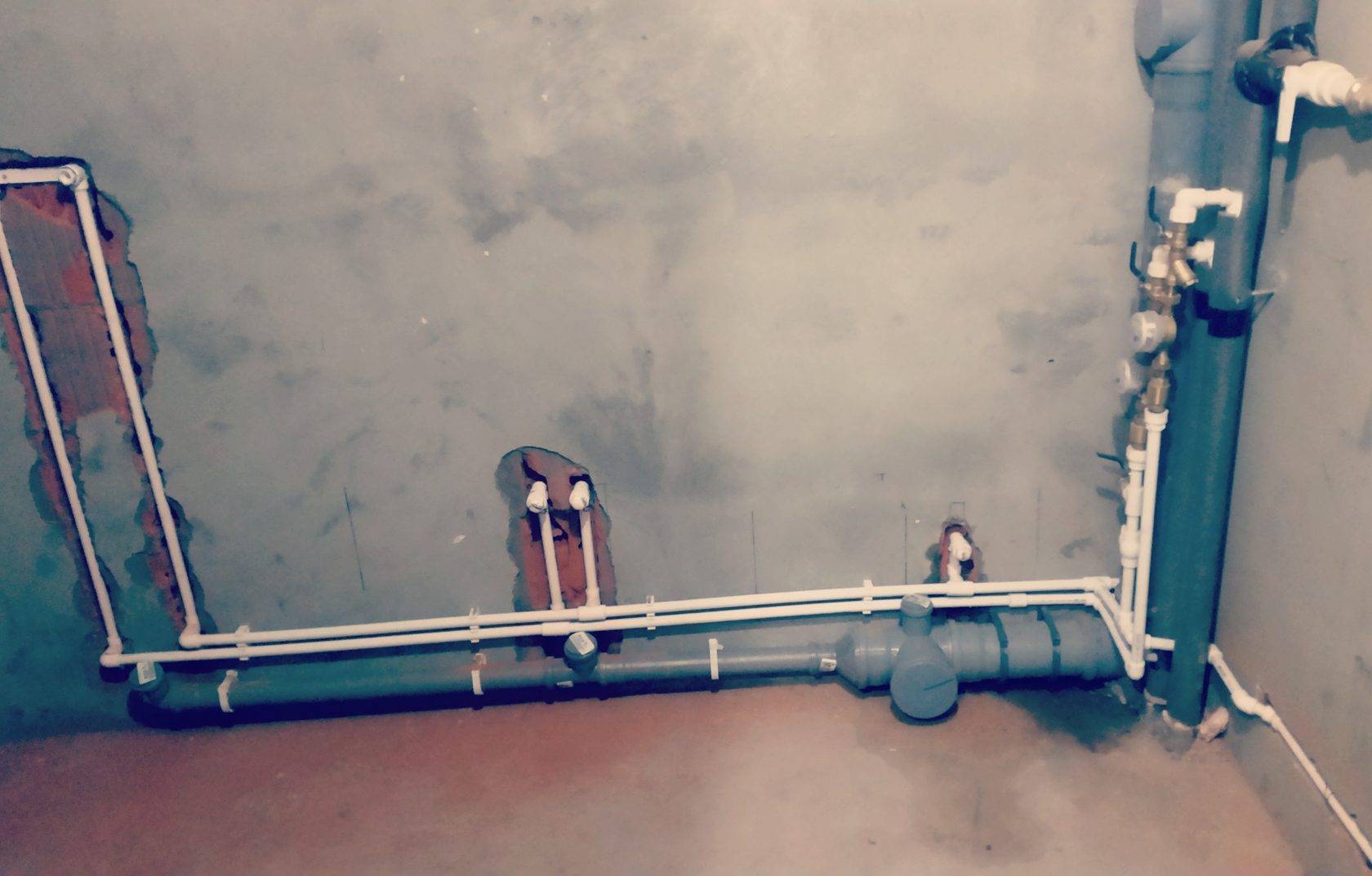

Основная часть коммуникаций сваривается на столе, закрепляется на стенах до приборов (схема обвязки котла отопления полипропиленом опубликована на этой странице) и перед перегородками.

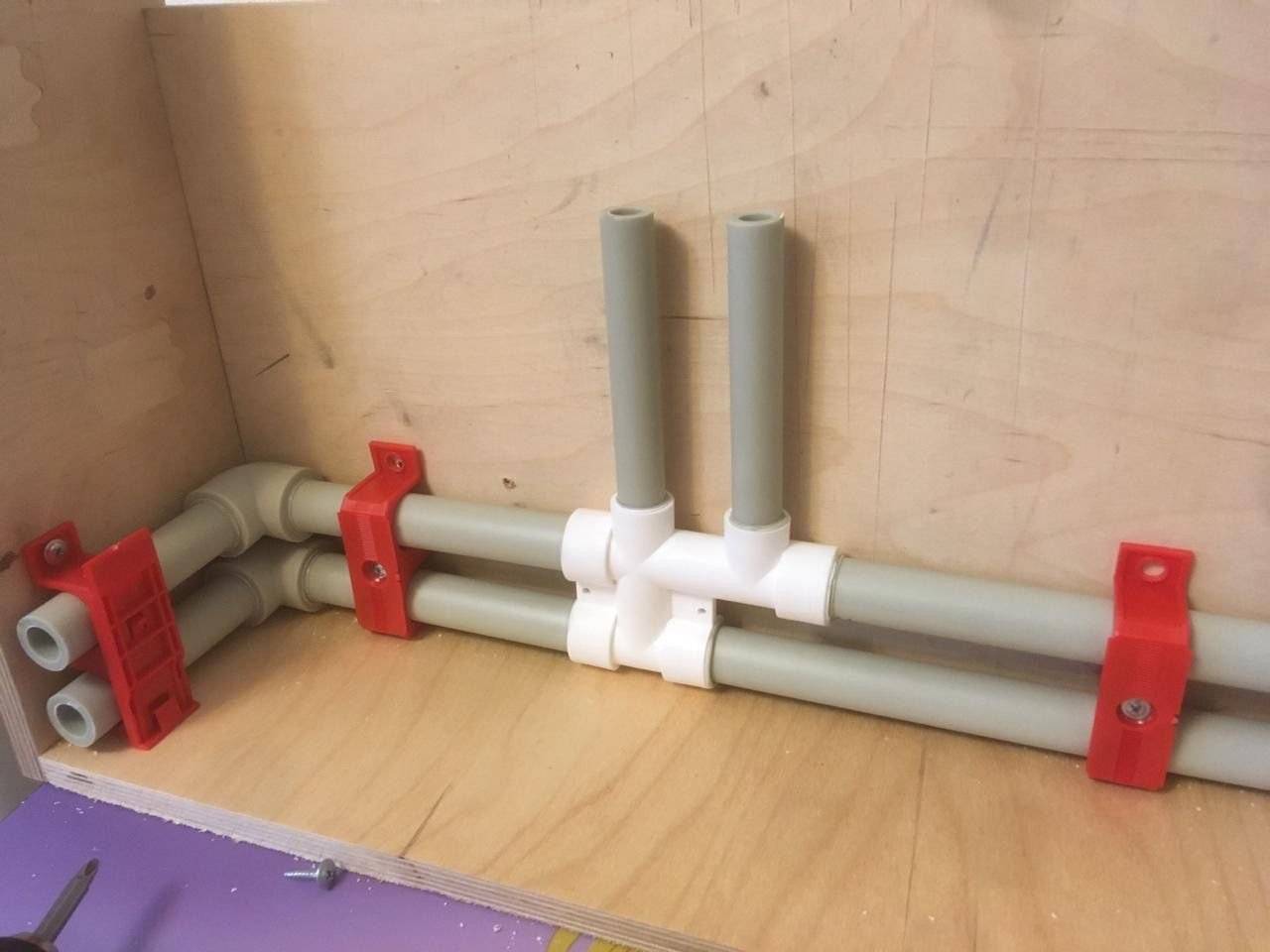

Специальные держатели позволят равномерно распределить вес труб, заполненных теплоносителем, и избежать деформации.
Помните, что полипропилен не используется непосредственно у котла. Нагреватель соединяют с отоплением переходником с металлической вставкой или американкой.
Длина перехода с металла на пластик должна быть, минимум, 30 сантиметров.
Сваренные трубы не требуют постоянного обслуживания, благодаря этому, такие конструкции используют внутри стен или под бетонными стяжками.
Предварительно, проводят проверку на герметичность.
В заключение
Задумывая самостоятельный монтаж отопления или водопровода, потренируйтесь в создании соединений при помощи паяльного аппарата (про электросварные фитинги для ПНД труб прочитайте здесь).
Используйте отходы труб, бракованные фитинги или несколько соединительных муфт.
Три или четыре пробных сварки, которые закончены герметичными соединениями, дадут необходимый опыт.
[note]При использовании полипропиленовых труб, фитингов и муфт можно создать водопровод или отопление своими руками. Если вы не собираетесь работать сантехником, то паяльник лучше взять в аренду. Это поможет сократить финансовые расходы.[/note]
ПОЛИЭТИЛЕНОВЫЕ ТРУБЫ И ФИТИНГИ НА ДАЧУ ПОЛИВ САМ СОБРАЛ РАЗОБРАЛ ВОДОПРОВОД ПОЛИВ ОГОРОДА НА ДАЧЕ
Что нужно знать о водопроводной трубе PEX
Трубопровод PEX — это самая большая революция со времен сливного унитаза.
Узнайте, что это такое, и все, что между ними, из этого руководства по сантехнике PEX.1 / 15
IcemanJ/Getty ImagesЧто такое трубопровод PEX?
Трубопровод PEX (сокращение от сшитого полиэтилена) стоит вдвое дешевле меди и монтируется намного быстрее. Благодаря своей гибкости PEX упрощает работу по реконструкции. У PEX сильная «память»; он всегда хочет вернуться к своей первоначальной форме. Так что работа с катушкой PEX похожа на борьбу с гигантским Slinky. Для большинства работ вам лучше купить 10 футов. вместо этого «прилипает». Возможно, вам придется заплатить на несколько центов больше за фут и установить муфту или две, но вы избежите разочарований и перегибов. Даже сантехники, которые каждый год пробегают мили PEX, чаще покупают стержни, а не катушки.
2 / 15
Семейный мастер на все рукиЧто лучше – PEX или медь?
PEX имеет ряд преимуществ перед медными трубами:
- PEX дешевле медных .
Полудюймовая трубка PEX стоит примерно в три раза дешевле меди. Часть сэкономленных средств пойдет на покупку специального инструмента для установки фитингов. Но если вы выполняете сантехнические работы среднего и крупного размера, вы обычно экономите на PEX, а не на меди. - Фитинги PEX устанавливаются быстрее, чем медные . Если вы используете коллектор и систему «домашнего запуска», это похоже на подключение садового шланга к каждому приспособлению — очень быстро и легко. Но даже если вы установите фитинги PEX в обычную магистральную и ответвленную систему, соединения будут выполняться быстрее, чем пайка меди.
- Поставка PEX не подвержена коррозии, как медь. Если вы живете в районе с кислой водой, медь со временем может подвергнуться коррозии. Подача PEX не зависит от кислой воды и поэтому является лучшим выбором в этих областях.
Полудюймовая трубка PEX стоит примерно в три раза дешевле меди. Часть сэкономленных средств пойдет на покупку специального инструмента для установки фитингов. Но если вы выполняете сантехнические работы среднего и крупного размера, вы обычно экономите на PEX, а не на меди.Посмотрите это видео, чтобы узнать больше о революции PEX:
3 / 15
Семейный мастер на все рукиКак насчет PEX или CPVC?
Поставка PEX и CPVC стоят примерно одинаково.
Но есть несколько причин, по которым PEX может быть лучшим выбором. Во-первых, для PEX не требуется клей, а это значит, что вам не нужно работать в хорошо проветриваемых помещениях или носить респиратор. PEX с меньшей вероятностью, чем CPVC, лопнет, если замерзнет. Кроме того, поскольку PEX является более гибким и доступен в больших длинах, он может лучше работать для «рыбалки» сквозь стены в ситуациях реконструкции.
4 / 15
Семейный мастер на все рукиНужны ли мне специальные инструменты?
Да. При сантехнике с PEX вы можете использовать врезные или компрессионные фитинги для соединения, но они слишком дороги, чтобы их можно было использовать в крупных проектах. Соединения для большинства работ по снабжению PEX требуют специального инструмента. Существует несколько способов подключения питания PEX, но только два из них достаточно доступны по цене, чтобы быть практичными для домашних мастеров: обжимные кольца и зажимы типа «тюльпан».
Обжимные кольца представляют собой полосу металла, обычно меди, которую надевают на фитинг и сжимают с помощью инструмента для обжимных колец.
Главный недостаток заключается в том, что вам понадобятся либо отдельные обжимные инструменты для фитингов на полдюйма и три четверти дюйма, либо универсальный инструмент со сменной вставкой (не показан).
Зажимы Cinch больше похожи на традиционные ленточные зажимы, с которыми вы, вероятно, знакомы. Вы надеваете инструмент на выступающий язычок и сжимаете, чтобы затянуть зажим. Один и тот же инструмент подходит для зажимов всех размеров. Нам нравится версия для одной руки, показанная на фотографии, потому что вы можете удерживать кольцо на месте одной рукой, а другой затягивать его.
Еще один специальный инструмент, который вам понадобится, это ножницы для резки трубок.
5 / 15
Семейный мастер на все рукиКак соединить фитинги PEX с существующей трубой?
Существует несколько способов. Самый простой — вырезать отрезок водопроводной трубы и вставить врезной тройник (слева). SharkBite — одна из распространенных марок вставных фитингов. Этот метод не требует пайки, что может значительно сэкономить время.
Но посоветуйтесь со своим инспектором по сантехнике, если вы планируете заглубить это соединение в стену или потолок. Некоторые области не позволяют скрыть врезную фурнитуру. Другой способ — припаять тройник и переходник питания PEX. Затем наденьте трубку подачи PEX на адаптер и прикрепите ее выбранным способом соединения (справа). Вы также можете использовать врезной тройник для подключения фитингов PEX к CPVC. Прочтите этикетку, чтобы найти совместимый фитинг.
6 / 15
Семейный мастер на все рукиДолжен ли я использовать коллекторы с PEX?
Нет. Вы можете установить поставку фитингов PEX так же, как и другие трубы, с магистральными линиями и ответвлениями к каждому креплению. Но вы теряете многие преимущества PEX с этой системой, поскольку она требует большого количества фитингов. В домашней системе вы устанавливаете коллектор в подсобном помещении или в каком-либо месте, близком к основному водопроводу и водонагревателю, и подключаете отдельную трубу PEX к каждому приспособлению, как показано выше.
В этой системе используется больше трубок, но она быстрая и требует только двух соединений: одно на коллекторе, а другое на конце приспособления. Вы также можете использовать гибридную систему, в которой вы подключаете горячие и холодные линии диаметром три четверти дюйма к набору светильников, например, к ванной, и устанавливаете коллектор меньшего размера за панелью доступа. Затем сделайте короткие отрезки полдюймовой водопроводной трубы PEX к каждому приспособлению.
Коллекторы выглядят устрашающе. Но на самом деле они упрощают прокладку водопровода и уменьшают возможные утечки, устраняя необходимость в тройниках и других фитингах между основной линией подачи и арматурой.
7 / 15
Семейный мастер на все рукиСоответствует ли это кодексу?
Единого национального сантехнического кодекса не существует. Прежде чем приступить к сантехническим работам PEX, уточните у местного инспектора конкретные местные требования.
8 / 15
Семейный мастер на все рукиДолжен ли я использовать красный цвет для горячего и синий для холодного?
PEX поставляется в красном и синем цветах, чтобы помочь вам отслеживать горячие и холодные линии.
Вы можете использовать белый PEX для всего, если хотите.
9 / 15
Семейный мастер на все рукиНадежен ли PEX?
PEX десятилетиями использовался в других странах, где есть тысячи домов с 30-летним герметичным PEX. Большинство проблем с системами PEX в Соединенных Штатах и других странах было связано с небрежной установкой или неисправными фитингами, а не с самой трубкой.
10 / 15
Семейный мастер на все рукиМогу ли я подключить PEX к моему водонагревателю?
PEX нельзя напрямую подключать к водонагревателю. Сначала вытяните трубу на 18 дюймов от водонагревателя и подсоедините PEX к трубе.
11 / 15
Семейный мастер на все рукиКакие трубки следует использовать для внутренних водопроводов?
Для водопроводных сетей имеются три марки PEX: PEX-A, PEX-B и PEX-C. Они производятся по-разному, PEX-A немного более гибкий. Если вы заказываете онлайн, потратьте несколько дополнительных центов на PEX-A.
Но не бегайте по городу в поисках; разница не такая большая. Водопроводчики, с которыми мы разговаривали, сказали, что готовы использовать любой из типов в своих домах. PEX также популярен для систем напольного лучистого отопления, хотя вам нужны трубы PEX с кислородным барьером.
12 / 15
Семейный мастер на все рукиКак подключить PEX к сантехническим приборам?
Существует несколько способов. Если соединение будет видно, как под подвесной раковиной, и вы предпочитаете вид медной трубки, выходящей из стены, используйте медный шлейф (слева). Вы можете подключить запорный клапан компрессионного типа к полудюймовому медному патрубку, а затем подключить свой прибор. В скрытых местах, например, под кухонной раковиной или туалетным столиком, вы можете устранить стык, направив подачу PEX непосредственно к запорному клапану. Используйте опору для изгиба с откидным ушком, чтобы удерживать трубку в тугом изгибе (справа). Существует несколько типов запорной арматуры, которые подключаются напрямую к PEX.
Если вы используете коллекторную систему с клапанами, вам может не понадобиться устанавливать запорный клапан на приспособлении. Спросите у инспектора сантехники. Тем не менее, мы рекомендуем добавить один. Это не сильно увеличивает стоимость и удобнее, чем бежать вниз, чтобы перекрыть воду, когда потребуется ремонт.
13 / 15
Семейный мастер на все рукиКак насчет расширения?
Предложение PEX расширяется и сжимается больше, чем медь, поэтому не затягивайте его. Пусть он немного свисает между застежками. На длинных дистанциях рекомендуется установить петлю, как показано на рисунке, чтобы обеспечить сокращение. Еще одним преимуществом петли является то, что если вы запутались и вам нужна дополнительная трубка, вы можете украсть ее из петли. Кроме того, поскольку PEX перемещается при расширении и сжатии, обязательно просверлите отверстия большего размера в шпильках или балках, чтобы он мог легко скользить. И не используйте металлические ремни для крепления.
Вместо этого используйте пластиковые ремни.
14 / 15
ФОТО: АВТОРСКИЕ ПРАВА EASY HEAT INC.Сломается или расколется ли PEX при замерзании?
Вероятно, нет. Производители неохотно говорят об этом, но отчеты с мест показывают, что PEX может выдерживать замораживание. Вы все равно должны защитить трубку от замерзания. Но поскольку он может расширяться и сжиматься, вероятность того, что он сломается, меньше, чем у жестких труб.
15 / 15
Семейный мастер на все рукиЧто, если я облажаюсь? Могу ли я разобрать его?
Конечно. Есть специальный инструмент для обрезки обжимных колец, а для снятия зажимов можно использовать бокорезы. Но вращающийся инструмент (одной из марок является Dremel), оснащенный отрезным лезвием, прекрасно подходит для резки разъемов любого типа (см. фото). После того, как вы удалите обжимное кольцо или зажим и вытащите трубку PEX из фитинга, отрежьте конец трубки, чтобы получить новый участок для нового соединения.
Если вы повредите фитинг вращающимся инструментом, замените фитинг, чтобы избежать утечки.
Первоначально опубликовано: 31 марта 2020 г.

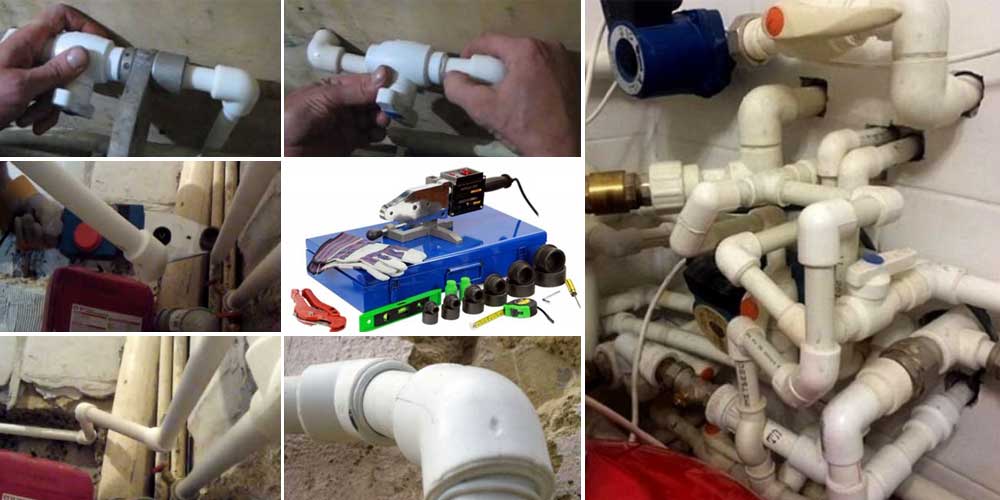

Монтаж полипропиленовых труб своими руками: технология работы
Решили сделать капитальный ремонт в квартире? Тогда стоит учесть, что без замены водопровода он будет неполноценным. Согласитесь, будет обидно, если одна из труб сразу после ремонта начнет давать течь, ну и затопить соседей. Отличной альтернативой устаревшему водопроводу являются пластиковые трубы.

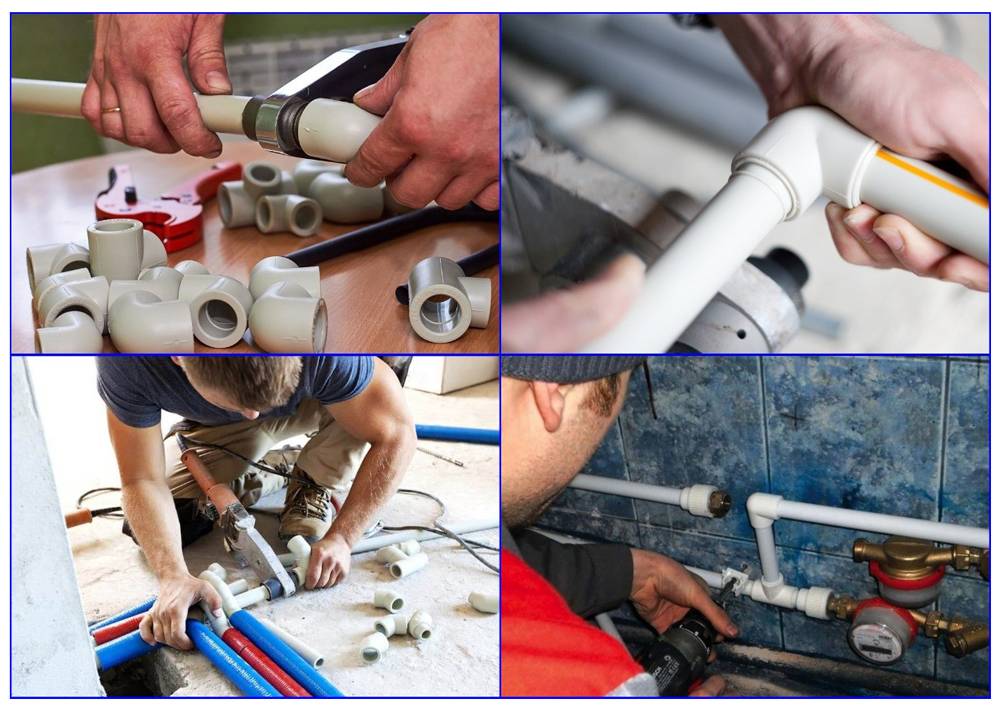

Сделать пластиковую разводку системы отопления или водоснабжения в квартире достаточно просто. Чтобы осуществить монтаж полипропиленовых труб своими руками, вам понадобится только набор специального оборудования и минимум технических навыков.
Далее мы расскажем, какие инструменты нужны для работы, и как правильно ими пользоваться. Кроме того, в статье вы найдете информацию о том, как правильно составить схему разводки пластикового трубопровода, а также пошаговую инструкцию сварки полипропиленовых труб.
В помощь домашнему мастеру мы подобрали тематические видео.
Содержание статьи:
- Структура полипропиленовых трубок
- Классификация полипропиленовых материалов
- Как выглядит маркировка?
- Внешний вид и внутреннее устройство
- Преимущества и недостатки ПП
- Подготовка к монтажу ПП труб
- Этап №1. Составление проекта
- Этап №2. Подготовка инструмента
- Этап № 3. Подбор фитингов полипропиленовых
- Этап №4. Выбор схемы подключения
- Пошаговая инструкция сварки ПП труб
- Шаг №1 — обрезка трубы
- Шаг №2 — обработка трубы и снятие фаски
- Шаг №3 — подготовка паяльника
- Шаг №4 — нагрев и соединительные детали
- Как закрепить трубопровод?
- Выводы и полезное видео по теме
Анатомия полипропиленовых труб
Большинство полипропиленовых (ПП) труб одинаковы только на первый взгляд.
Более детальное их рассмотрение позволит заметить различия в плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит область применения труб и особенности их монтажа.
Классификация материалов ПП
Качество сварного шва полипропилена и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.
Различают такие разновидности деталей, исходя из материала их изготовления:
- ПРН . Однослойные изделия из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
- РРВ . Однослойные изделия из блок-сополимера ПП. Применяются для монтажа сетей теплого пола и холодопроводов.
- стр. . Однослойные изделия из рандом-сополимера ПП. Применяются в системах водоснабжения и отопления домов с температурой воды до +70°С.
- PPS . Слабогорючий вид трубы с рабочей температурой до +95°С.
Существуют также многослойные армированные детали из ПП.
При нагреве до 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные удлиняются на 12 мм/м
Имеют дополнительную внутреннюю алюминиевую оболочку, которая значительно снижает тепловое удлинение, облегчая подключение и безопасную эксплуатацию.
Недостатком данных изделий является необходимость перед пайкой удаления верхнего слоя полимера и алюминия на глубину проникновения трубы в фитинг.
Более подробно виды полипропиленовых труб по материалу изготовления и фитингам мы рассмотрели в .
Как выглядит маркировка?
Выбрать необходимые трубы и фитинги для пластиковой разводки на строительном рынке Вы можете самостоятельно. Нужно только знать легенду маркировки.
Показатели могут быть в разной последовательности и на иностранном языке, но менеджеры магазинов должны знать любую расшифровку
Для определения области применения полипропиленовых изделий основным показателем является PN.
Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором срок службы не меняется. Базовая температура теплоносителя в расчете принимается равной 20 °С.
В бытовой сфере применяются 4 основных типа труб ПП с различными показателями PN:
- PN10 — для холодного водоснабжения;
- PN16 — для холодного и для горячего водоснабжения;
- PN20 — для систем горячего водоснабжения и отопления;
- PN25 — для систем отопления, особенно центрального типа.
Изделия с PN25 часто имеют большую линейную длину, поэтому почти всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагреве. Мы рекомендуем вам иметь дело с для отопления.
Внешний вид и внутреннее устройство
Высококачественные полипропиленовые трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должны быть одинаковыми по всей окружности, не должно быть разрывов алюминия или стеклопластика.
Для обрезки верхнего слоя пластика и фольги на армированных трубах необходимо приобрести специальный инструмент — шейвер. Он недорогой и простой в эксплуатации.
Армированная труба традиционно состоит из трех слоев: внутреннего и внешнего полипропиленового и среднего алюминиевого или стекловолоконного. Поверхность труб должна быть гладкой, без наплывов и углублений.
Цвет материала может быть зеленым, белым или серым, но качество и характеристики труб от этого совершенно не зависят.
Преимущества и недостатки ПП
Преимущества ПП труб при устройстве внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой области.
Свойства, делающие этот продукт приоритетным для монтажа внутридомовых коммуникаций:
- бесшумность;
- ударная вязкость;
- легкость;
- устойчивость к коррозии;
- долговечность;
- герметичность соединений;
- дешевизна;
- Невосприимчивость внутренних стен к рейдам.
Но есть у полипропиленовых труб и отрицательные моменты, вызывающие неудобства при монтаже:
- отсутствие гибкости;
- сильное удлинение при нагревании;
- необходимость использования специальных инструментов при соединении отдельных изделий.
Специалисты, ежедневно собирающие ПП трубы, давно разработали способы компенсации этих недостатков, поэтому особых альтернатив полипропилену нет.
Подготовка к монтажу ПП труб
Водопровод своими руками и трубами сделать невозможно, поэтому следует разбираться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.
Монтаж водопровода из полипропиленовых труб включает ряд традиционных этапов:
Фотогалерея
Фото
Проектирование водопровода начинаем с дальних потребителей, и переходим к счетчику или бойлеру. Для удобства положение приборов и труб отмечено на стене
По выполненному проекту рассчитываем метраж трубопровода, не забыв добавить 10% на соединения, возможные дефекты, закупаем трубы и фитинги
Режем полипропилен трубы для магистралей холодного и горячего водоснабжения с учетом 7 — 8 мм на каждое раструбное сварное соединение
Разбиваем систему на отдельные секции, которые удобнее будет сваривать на столе.
Разметка под раскрой и монтаж фурнитуры осуществляется в соответствии с чертежами на стене
. Стараемся минимизировать количество швов, выполняемых «на весу». Для их выполнения приглашаем помощника
Для устройства отводов производим одновременный нагрев фитинга и трубы на паяльнике для ПП труб. После нагрева быстро соединяем детали, не поворачивая. Вам нужно подключиться за 6-7 секунд
Для установки запорной арматуры и расходомеров на трубопровод в комплект входят фитинги с металлической резьбой. Их пайка производится по принципу сварки тройников
После сборки подключаем водопровод к трубопроводу и следим за герметичностью выполненных соединений
1 этап: Проектирование и разметка водопровода
2 этап: Закупка труб и арматура для сборки системы
Этап 3: Резка труб холодной и горячей ветки
Этап 4: Сварка отдельных секций на столе
Этап 5: Сварка трубопровода в месте установки
Этап 6: Монтаж патрубка
Этап 7: Установка штуцера для арматуры
Этап 8: Проверка герметичности узла системы
Этап №1.
Составление проектаПеред закупкой материала для монтажа систем отопления и водоснабжения необходимо определиться со схемой их подключения.
Существует четыре основных способа подключения батарей к контуру отопления:
- течет;
- с нерегулируемым байпасом;
- с клапанами;
- с трехходовым клапаном.
Окончательный выбор варианта установки обычно определяется финансовыми возможностями владельцев квартиры, т.к. запорная арматура стоит дорого.
Особенности монтажа отопления из полипропилена мы подробно рассмотрели в .
Схемы с регулируемой арматурой позволяют без ущерба для гидродинамики системы регулировать мощность радиаторов отдельно в каждой комнате дома
Водопровод также имеет основные принципиальные схемы устройства разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).
Тройниковая схема монтируется в квартирах, где малая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре
Тройниковая схема еще называется последовательной.
Предполагает проведение вдоль всех сантехнических приборов единой трубы, от которой последовательно делаются отводы с помощью тройника.
Коллекторная схема предполагает установку коллектора в виде желоба на вводе воды в дом. Он позволяет компактно сделать несколько изгибов в разные стороны.
Коллекторная схема рекомендуется для установки в больших домах, где возможен основной перепад давления при одновременном включении нескольких сантехнических приборов
Разводку можно выполнять внутри стен или на открытом воздухе. Первый вариант требует подробных расчетов с учетом удлинения труб при отоплении.
Рекомендуем ознакомиться с трубами из ПП.
Этап №2. Подготовка инструмента
Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специального инструмента. Цена установочного комплекта оборудования от 100 до 200 долларов.
Комплектация готовых наборов может отличаться у разных производителей.
Особенно на итоговую цену влияет мощность паяльника и его функциональность
В такой комплект должны входить:
- аппарат электросварочный со стойкой или просто ;
- ножницы для труб;
- шейвер для снятия наружного слоя и алюминия с армированных труб;
- калибратор и фаска для контроля и регулирования диаметра деталей;
- насадки для нагрева паяных элементов.
Помимо специального оборудования, для монтажа ПП труб вам понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.
Если планируются разовые монтажные работы, то можно арендовать паяльный набор.
Этап №3. Подбор фитингов полипропиленовых
Для сварки труб ПП между собой в различных сочетаниях, а также для соединения их с сантехническими приборами используются фитинги ПП.
Включая;
- адаптеры;
- колена для сосков; муфты
- ;
- резьбовые соединения; тройник
- ;
- заглушки;
- крестовины;
- разъемные разъемы;
- ;
- хомуты.
Несколько советов по выбору фитингов и монтажу труб:
Фотогалерея
Фото
Полипропиленовые переходники, уголки, тройники
Резьбовые полипропиленовые фитинги
Шаровой кран для ПП труб 90 005
Свободный и жесткий зажим
качество полипропилена и толщина стенок фитингов также могут различаться, поэтому выбирать их нужно по маркировке труб.
Этап №4. Выбор схемы соединения
Принципиальная разница в пайке труб диаметром до 63 мм и от 63 мм. Трубы, равные или превышающие этот размер, сваривают встык, а меньшие соединяют раструбным способом.
Последний предполагает образование стыка за счет того, что расплавленный отрезанный конец трубы входит на несколько сантиметров в расширенное гнездо фитинга.
Таким же образом выполняются соединения двух труб между собой посредством муфты.
При соединении труб в обратном направлении важно, чтобы в месте их соединения не образовывался выступающий внутрь приток: он будет препятствовать движению воды, снижая давление в системе
В зависимости от наличия резьбовых частей , соединения изделий из ПП могут быть:
- разъемные;
- цельный.
Разъемные соединения предусматривают припайку к концам соединительных частей двух резьбовых фитингов с наружной и внутренней резьбой.
Неразъемный тип — вышеописанный раструбный способ соединения путем пайки двух полипропиленовых изделий.
Подробнее о технологии сварки труб из полипропилена можно узнать на сайте .
Пошаговая инструкция сварки полипропиленовых труб
После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен поэтапно, с иллюстрациями, чтобы не осталось вопросов.
Этап №1 — обрезка труб
Этот процесс выполняется с помощью . Если срез скошен, более длинная кромка может образовать наплыв при пайке и сузить внутренний проход фитинга.
Труборез имеет широкое основание, что помогает выдерживать прямой угол при резке, но это не значит, что вам не нужно самостоятельно контролировать перпендикулярность реза
Труборезы имеют ограничение по максимальному диаметру, поэтому вам нужно подобрать ту модель, которая подойдет к приобретаемым трубам.
Шаг №2 — обработка трубы и снятие фаски
После обрезки необходимо сформировать небольшую фаску на детали, которая будет вставляться в раструб. Для этого используются ручные калибраторы различных размеров или насадки для отвертки.
Оба инструмента имеют встроенные ножи, формирующие фаску со стандартными параметрами.
С помощью насадки отвертки можно создать фаску прямо в руках, не прибегая к жесткой фиксации трубы в тисках несколько раз с давлением.
На армированных трубах кроме фаски снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только для одного определенного размера.
Не рекомендуется снимать слои армированных труб обычным ножом — это может повредить поверхность пайки и снизить прочность соединения
После формирования фаски и удаления алюминиевой фольги необходимо затереть все детали чистый.
Шаг №3 — подготовка паяльника
Температура пайки полипропиленовых труб варьируется от 260 до 280°С, но любителям лучше использовать нерегулируемые паяльники или нагрев до 260°С.
ценности .
Перед включением необходимо надеть на паяльник двухсторонние насадки (оправку и гильзу) и установить прибор на крестообразную подставку.
Чем мощнее паяльник, тем больше труб он может сварить в единицу времени, но для домашней работы достаточно 800-ваттного аппарата
Затем включите паяльник. Когда температура достигнет 260°C, загорится зеленый индикатор.
Шаг № 4 — нагрев и соединение деталей
Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одновременно присоединить одну соединяемую деталь к оправке, а вторую ввести в гильзу.
Соединять и разъединять полипропиленовые детали нужно паяльником напрямую, без скручивающих движений. Аналогичное правило действует и при комбинировании отапливаемых предметов.
Для соблюдения глубины соединения можно заранее сделать отметку на трубе маркером и ориентироваться на нее при втыкании изделия в раструб.
В таблице ниже приведены нормативные сроки нагрева, подключения и охлаждения труб в зависимости от их диаметра, а также глубины вставки в раструб.
При работе в холодном помещении время нагрева можно увеличить на 1-2 секунды.
Параметры времени, указанные в таблице, являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника
После нагрева детали, соединяемые с усилием прямым перемещением, должны быть соединены по намеченной линии. Важно предотвратить вращение деталей.
Сдвиги трубы и фитинга относительно друг друга допускаются только на 4-12 секунд. После этого любой прогресс будет очень негативно сказываться на качестве соединения.
При соединении деталей их оси должны располагаться максимально параллельно, т. к. через 20-30 секунд исправить кривизну будет невозможно
После соединения необходимо дать полипропилену остыть в течение времени, указанного в таблице. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что приток не перекрывает проход. В противном случае придется паять детали. На этом процесс пайки заканчивается.
Чтобы избежать популярных ошибок при сварке пластика, рекомендуем ознакомиться с .
Как починить трубопровод?
Хорошая разводка отопления или водоснабжения – это не только качество соединения, но и реализация знаний по сборке полипропиленовых труб в сборе.
Правильное крепление пластиковой проводки к стенам предотвратит ее провисание и коробление при нагреве горячей водой.
При ремонте иногда приходится с силой вытягивать трубу из зажимов, поэтому дюбели должны прочно фиксировать этот небольшой элемент к стене
Для крепления труб используются: зажимы (одинарные, наборные, с зажимом) и зажимы (шпильки , парный, настенный).
На рынке постоянно появляются новые модели, поэтому и зажимы лучше всего изготавливать прямо в магазине. Зажимы в основном обеспечивают свободное перемещение труб по оси, а зажимы прочно фиксируют их в одном положении.
Особенно опасным последствием неправильной установки является пренебрежение тепловым растяжением труб.
Длина простых полипропиленовых труб может изменяться при нагреве на 10-15мм/1м.
При их жесткой фиксации в местах спаек возникает деформация, которая может привести к разрыву соединения. Для снятия напряжения применяются такие типы компенсаторов:
- Z-образные;
- U-образный;
- L-образный
- кольцо.
Правила работы с компенсатором:
Фотогалерея
Фото
Г-образный угловой компенсатор
Z-образный трубный компенсатор
Кольцевой вид компенсатора трубопровода
П-образный самодельный компенсатор
После пайки компенсационные швы и крепление трубы к хомутам и зажимам, можно приступать к тестированию собранной системы.
Выводы и полезное видео по теме
Алгоритм пайки полипропиленовых труб лучше всего запоминается после просмотра соответствующих видео. Также будут показаны виды фитингов и особенности их сварки.
Типы паяльников и инструкция по пайке полипропиленовых труб:
Секреты монтажа ПП труб:
