Монтаж систем автополива в Москве

Фраза «время — деньги» актуальна, как никогда раньше. Рационально доверить сложные специфические вопросы профессионалам, а не заниматься их решением самостоятельно. Тем более, когда идет речь о такой работе, как монтаж автополива газона. Компания «Гранд-Полив» профессионально соберет наиболее подходящую автоматическую систему с выгодой 20-30% по сравнению со среднерыночной ценой и учетом своеобразия участка. И устанавливаем это за 3-5 дней.

Стоимость монтажа насоса — фиксированная

В отличие от других компаний в Москве у нас фиксированная цена обвязки насоса и емкости для сбора воды, а не процент от оборудования. Это снижает общую стоимость работы на 20%, так как насос и емкость — самые дорогие позиции.

Разработаем проект — бесплатно

Если заказываете у нас монтаж систем автоматического полива, то мы бесплатно разработаем проект расположения труб и поливочных головок. Обычная цена услуги — 6 000 ₽.

Сократим расходы на воду — бесплатно

Ответьте на 6 вопросов и получите в знак признательности за экономию нашего времени подарок — датчик дождя Rain-Click™. Благодаря ему система автоматически отключается во время дождевых осадков и экономит воду. А также не дает растениям болеть из-за избыточного количества влаги. Обычная стоимость датчика — 5 400 ₽.

Доставим — бесплатно

Мы не взимаем плату за доставку оборудования на участки, находящиеся не дальше 30 км от Москвы (МКАД).

Экономия может быть увеличена дополнительными эффективными элементами: комплексного датчика погоды Solar Sync™, сенсора Soil-Click™, расходомера HC, облачного программного обеспечения Hydrawise™.

«Базовый — 10»

Подача воды напрямую из источника водоснабжения

≈ 17000 ₽/сотка

«Базовый — 20»

Подача воды напрямую из источника водоснабжения

≈ 16000 ₽/сотка

«Стандарт — 10»

Подача воды из емкости 2000 л с насосом подкачки

≈ 24000 ₽/сотка

«Стандарт — 20»

Подача воды из емкости 2000 л с насосом подкачки

≈ 23000 ₽/сотка

Общая площадь полива	до 10 соток (100 м²)	от 10 до 20 соток (100-200 м²)	до 10 соток (100 м²)	до 20 соток (100-200 м²)
Проектирование	Y	Y	Y	Y
Поливочное оборудование	Y	Y	Y	Y
Земляные работы	Y	Y	Y	Y
Монтаж системы	Y	Y	Y	Y
Емкость	N	N	Y	Y
Насос	N	N	Y	Y
Преимущества	Цена, отсутствие лишних источников энергопотребления. Не требуется обустройства места для оборудования.		Стабильная автоматическая работа. Нет зависимости от других потребителей воды. Дополнительная очистка воды от металла за счет ее отстаивания. Возможность поливать теплой водой.
Недостатки	Нестабильная работа при нагрузках на общий поселковый водопровод или скважинный насос и как следствие ухудшение качества автополива (уменьшение радиусов орошения)		Высокая стоимость

Общая площадь полива	до 10 соток (100 м²)	от 10 до 20 соток (100-200 м²)	до 10 соток (100 м²)	до 20 соток (100-200 м²)
Проектирование	Y	Y	Y	Y
Поливочное оборудование	Y	Y	Y	Y
Земляные работы	Y	Y	Y	Y
Монтаж системы	Y	Y	Y	Y
Емкость	N	N	Y	Y
Насос	N	N	Y	Y
Преимущества	Цена, отсутствие лишних источников энергопотребления. Не требуется обустройства места для оборудования.		Стабильная работа. Независимость от других потребителей воды. Дополнительная очистка воды от металла за счет ее отстаивания. Возможность поливать теплой водой.
Недостатки	Нестабильная работа при нагрузках на общий поселковый водопровод или скважинный насос и как следствие ухудшение качества орошения (уменьшение радиусов полива)		Высокая стоимость

В таблице указаны усредненные цены. Для бесплатного индивидуального расчета стоимости системы оставьте заявку или ознакомьтесь с готовыми проектами, в которых приложены рабочие сметы.

Подключение может производиться непосредственно к источнику, например к поселковому водопроводу, если в нем обеспечено минимальное рабочее давление 3,5 атм и расход — не ниже 2 м³.

Дополнительно может быть опция управления поливом со смартфона или планшета Hydrawise™, которая позволяет получить не только удаленный доступ к системе, но и возможность устанавливать интенсивность в зависимости от температуры и других погодных условий.

Рассмотрим каждый этап таблицы отдельно:

Проектирование

Наше коммерческое предложение содержит не только смету и цены, но и предварительный проект автоматического полива, разработанный с вашими пожеланиями и учетом особенностей участка.

Вы получите подбор насоса и емкости (в случае низких параметров источника воды), расстановку дождевального оборудования (ротаторное, статичное, роторное), зоны капельного (для сада, огорода, теплицы, грядок, клумб, цветников, кустарников) и прикорневой подачи воды, нанесение радиусов и секторов, спецификацию:

При заключении договора на монтаж системы автополива разрабатывается подробный проект со схемой линий трубопровода.

Начальным этапом для организации и предварительного создания проекта является дендроплан — он позволяет произвести расчеты качественного орошения с высокой точностью. Если на даче присутствуют или планируются только газон и клумбы, то достаточно плана благоустройства.

Если план участка в вашем распоряжении отсутствует, то наш инженер-замерщик приедет на место для замеров и консультации по монтажу.

Поливочное оборудование

Компания «Гранд-Полив» использует только профессиональное оросительное оборудование Hunter и Rain-Bird. Мы закупаем все необходимые компоненты для сборки системы у официального дистрибьютора по минимальным ценам — это позволяет нашим клиентам получить оборудование для монтажа по цене без посреднических накруток.

Земляные работы

Разметка, а затем прокопка траншей на глубине около 30 см. Если участок уже благоустроен, и на нем присутствует газон, то используется геотекстиль и механический подрезчик дерна для аккуратной выемки верхнего слоя грунта и восстановления ландшафта.

Рекомендуем проводить основные работы по автоматическому поливу на выровненных территориях перед засыпкой чистовой земли и укладкой (посадкой) газона. А раскладку капельной ленты уже после завершения ландшафтных работ.

Монтаж

Осуществляется по следующему алгоритму:

Подготовка оборудования;
Сборка линий трубопровода;
Установка и выставление дождевателей;
Расстановка коробов с водяными розетками;
Подготовка выводов для капельных шлангов;
Подсоединение электромагнитных клапанов к соответствующим линиями;
Прокладка кабеля;
Пульт управления, погодные датчики, электромонтажное оборудование, прокладка капельного шланга;

Обвязка емкости и насоса, крановых узлов, фильтров;
Опрессовка трубопровода, проверка соединений капельной ленты;
Регулировка секторов полива спринклеров;
Настройка контроллера (или программы Hydrawise™) управления. Установка автополива: нормы, частоты и времени запуска;
Демонстрация и ввод в эксплуатацию. Монтаж системы автоматического полива завершен.

Все работы будут проведены не за 20 и даже не за 10 — а всего за 3-5 дней.

Заказать монтаж

Емкость и насос

Как отмечалось ранее, это самые дорогие позиции. Их цена зависит от объема и типа емкости (наземная или подземная), а также производительности и типа насоса (поверхностный или погружной).

Емкости и насос необходимо устанавливать в случае, если давление на входе в систему ниже 3,5 атм и расход ниже 2 м³, либо для предварительного нагрева воды.

Наверняка вас интересует, какой результат вы получите после монтажа автоматического полива.Вместо того, чтобы давать громкие обещания, предлагаем вам ознакомиться c галереей выполненных проектов.

Проверьте наш профессионализм лично — вызовите инженера-замерщика в Москве и области

Мы очень надеемся, что вы присоединитесь к 90% наших клиентов, которые приняли решение установить автополив с нами на первой же встрече.

Как сделать автополив своими руками и смонтировать систему автоматического полива самостоятельно

Чтобы сделать автополив на даче своими руками сначала нужно понять какие виды орошения бывают и из чего состоит автоматический полив — какие комплектующие необходимо приобрести, чтобы все заработало.

Из чего состоит система автоматического полива

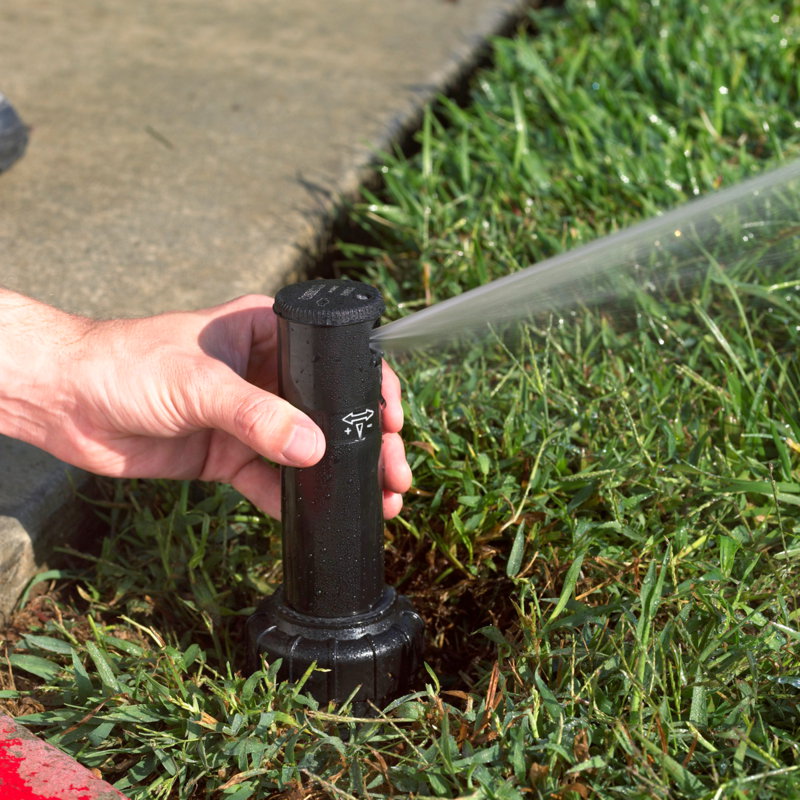

Спринклеры

Автополив сада своими руками на даче невозможно сделать без спринклеров. Существуют различные типы и модели от разных производителей. Подбор осуществляется в зависимости от площади поливаемой территории.

Пульт управления

Создавая систему автополива своими руками первым делом правильно подберите пульт управления. Он запускает и отключает полив в зависимости от произведенных настроек, времени суток и погодных условий.

Клапаны

Клапаны разделяют систему автополива газона на зоны полива, позволяя устанавливать трубы меньшего диаметра и насос с меньшими характеристиками, а соответственно экономить на стоимости оборудования.

Сопла

Сопла регулируют расход спринклеров, а так же сектор и радиус орошения. В зависимости от внешних условий на спринклеры устанавливаются соответствующие типы сопел.

Насос

Насос — самый главный элемент системы, именно он позволяет системе функционировать. Собранная система автополива своими руками не будет функционировать, если подобрать неправильный насос.

Фитинги

Фитинги — это соединительные элементы для сборки узлов оборудования в единое целое. Монтаж автополива своими руками удобнее всего делать используя компрессионные фитинги.

Труба ПНД

Оптимальным материалом для труб систем орошения газона является именно полиэтилен низкого давления. Он обладает эластичностью и отличной коррозионной устойчивостью.

Емкость

Емкость регулирует подачу воды на полив. Кроме того вода успевает нагреваться в емкости до температуры окружающей среды. Особенно критично, если водоснабжение идет из скважины.

Какие бывают виды систем автоматического полива

Если вы собрались делать все самостоятельно, тогда вас вряд ли заинтересует полив для спортивных объектов, муниципальных нужд и крупных аграрных комплексов. Опустим технические детали для этих видов орошения и перейдем к тому, что интересно для установки и орошения растений на частном участке.

Виды дождевания

газонное орошение;
капельный полив;
микрокапельное дождевание.

Автоматическое орошение газонной травы

Чтобы газон всегда был изумрудно зеленым и не желтел в любую жару проще всего установить своими руками именно газонное орошение.

Газон поливается с помощью выдвижных спринклеров с регулируемыми соплами на концах выдвижного штока. Проще всего понять, как это происходит, посмотрев видео.

Капельный полив

Капельный полив растений очень просто смонтировать своими руками для теплицы или на клумбах с цветами.

Обычно такая система состоит из таймера на одну или несколько зон и капельной трубки диаметром 16мм. На трубке с шагом от 33 до 50 см расположены отверстия — эммитеры, пропускающие определенное количество воды в единицу времени.

Посмотрите видео отзыв нашего клиента, где он рассказывает как приобрел оборудование и установил систему для полива помидоров в парнике.

Микрокапельный полив

Микрокапельный полив отличается тем, что в нем используются специальные капельницы на стойках. К этим капельницам подводится вода через микротрубки диаметром 6 мм.

Очень удобная система для полива клумб, деревьев в питомниках, горшочных комнатных растений и любых культур, требующих ииндивидуального прикорневого полива.

Например, с помощью такой системы орошаются все растения на одном из балконов дома в центре Москвы.

Пошаговый план монтажа системы автоматического полива своими руками

Как сделать автополив своими руками? Здесь приведен пошаговый план выполнения работ по подбору и монтажу поливочного оборудования.

Создание проекта автоматического полива

На плане участка сделать расстановку спринклеров со 100% перекрытием с учетом радиусов расстояния сопел.
С учетом гидравлических потерь и расходов сделать своими руками разбивку системы автоматического полива газона на зоны.
Подобрать насос и объем емкости в соответствии с полученными данными.
Рассчитать количество и выбрать подходящий тип соединения фитингов, муфт и фильтров для удобства монтажа своими руками.

Вынос в натуру выполненного проекта

По выполненному плану необходимо сделать разметку участка, чтобы произвести раскопку траншей.
Выполняя разметку следует точно нанести расположение спринклеров системы, чтобы избежать пролития нежелательных зон или недостаточного орошения отдельных участков, выполнив монтаж автополива своими руками.

По выполненной разметке осуществить раскопку траншей

Выкопать траншеи размером 30х20 сантиметров для последующего монтажа системы полива. В случае наличия газона, необходимо аккуратно снять его своими руками и осуществлять отсыпку грунта на полиэтиленовую пленку.

Система автополива своими руками — монтаж

Собрать узлы спринклеров, клапанных коробов, емкости и насоса.
Соединить фитингами трубопровод с собранными узлами.
Осуществить монтаж емкости и насоса под полив газона своими руками.
Проложить электрический кабель, подключить пульт управления и настроить систему.

Полезные видео по оборудованию для поливочных систем

Частые вопросы

1. Какое оборудование выбрать?
На самом деле это не важно. Просто выбирайте любой понравившийся американский бренд и ваш полив точно будет надежно работать многие годы.

2. Заработает ли система после зимы?
Система продувается и отключается на зимний холодный период и отлично переносит любые русские морозы. Систему автополива возмозможно остановить и подготовить к холодному периоду. Система устойчива к морозам до -50 градусов.

3. В какой сезон года лучше всего установить автоматический полив газона своими руками?
Установку системы автополива лучше производить с начала апреля по конец октября.

4. Мне нужно, чтобы на моем участке был полив газона из скважины. Есть смысл использовать автоматику?
Система авто орошения газона, собранная своими руками, способна использовать любую воду из любого источника.

5. Насколько надежно оснащение у системы автополива?
У всех производителей на оборудование идет 2 летняя гарантия.

6. Я владелец дачного участка три сотки. Могу ли установить автоматический полив своими руками?
Автополив возможно установить на любой участок, независимо от того, дача ли это или огромное поле для гольфа. Можно установить автоматический полив своими руками даже на сотку газона.

7. Сколько я буду осуществлять сам монтаж системы?
От дня для небольших участков. Срок работы меняется в зависимости от сложности необходимого оборудования и площади участка, а так же ваших навыков монтажника.

Как установить автоматическую систему орошения

Ландшафтный подрядчик TOH покажет вам, как настроить систему орошения в грунте для автоматического полива газона.

По Роджер Кук

Поделитесь этой историей

Детали проекта

Навык

3 из 5 Умеренный Требуется рытье траншей и работа на руках и коленях

Стоимость

От 200 до 400 долларов США, в зависимости от сложности системы

Расчетное время

От 4 до 6 часов для системы с 8-10 спринклерными головками

Вам больше не придется стоять на улице со шлангом в руке, чтобы поливать газон с помощью автоматической системы орошения.

А еще лучше, если вы настроите его правильно, вы сможете равномерно распределять воду и обеспечивать наилучший уход за вашей травой.

В этом видео, Этот старый дом ландшафтный подрядчик Роджер Кук расскажет нам, как установить подземную систему орошения. Попутно он делится полезными советами, например, как выбрать спринклерные головки с достаточным радиусом действия или какой код города или штата следует учитывать при самостоятельной установке.

Установка спринклерной системы: шаг за шагом

Используйте манометр для определения давления воды, поступающей из нагрудника шланга (минимальное требование: 30 фунтов на квадратный дюйм).
Рассчитайте расход воды из нагрудника шланга, рассчитав время, необходимое для заполнения 5-галлонного ведра.
Измерьте расстояние между разбрызгивателями спринклеров и вставьте флажки, чтобы отметить их расположение.
Выкопайте траншею глубиной от 6 до 8 дюймов, затем отрежьте полиэтиленовую трубу диаметром 1 дюйм по длине; закапывать трубу в траншею.
Наденьте 1-дюймовый металлический хомут на конец 1-дюймовой трубы, затем нагрейте конец трубы пропановой горелкой.
Вставьте штуцер с зазубринами в конец размягченной 1-дюймовой трубы и затяните хомут с помощью обжимных клещей.
Присоедините короткую 3/8-дюймовую гибкую трубку к спринклерной головке.
Нагрейте противоположный конец гибкой трубы и наденьте его на зазубренный фитинг, прикрепленный к 1-дюймовой полиэтиленовой трубе.
Установите спринклерную головку в траншею и засыпьте ее.
На следующей головке вставьте тройник в 1-дюймовую полипропиленовую трубу, добавьте длину гибкой трубы и установите другую головку спринклера. Продолжайте в том же духе, чтобы добавить больше голов.

Возьмитесь за оранжевый колпачок на спринклерной головке и потяните, чтобы удлинить стояк; снимите и выбросьте оранжевый колпачок.
Вставьте фильтр внутрь головки, чтобы предотвратить засорение сопла грязью и мусором.
Накрутите насадку на стояк.
На нагруднике шланга установите превентор обратного потока и таймер с батарейным питанием.
Поместите 1-дюймовый металлический зажим на конец 1-дюймовой полипропиленовой трубы, затем нагрейте конец трубы горелкой.
Насадите нагретый конец шланга на таймер и обожмите хомут для водонепроницаемого соединения.
Включите подачу воды и проверьте систему, чтобы убедиться, что все спринклерные головки поднимаются и рассеивают воду.

Инструменты

Инструменты и материалы

Остроконечная лопата
Пропановая горелка
Труборез
Обжимные клещи

Как установить систему полива за 11 простых шагов

Консультация специалиста по установке полива с места работы.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 15

Семейный мастер на все руки

Установка системы орошения

Установка полной системы орошения — это не только система капельного орошения, но и отличный способ сохранить газон зеленым даже в самые тяжелые летние дни. Мы провели день с профессиональными установщиками, которые научили нас, как протягивать трубы, делать прочные соединения быстрее и делать это безопасно. Результат: хорошо спроектированная система орошения, которая глотает воду, а не поглощает ее. В этой статье мы не показываем, как подключить ирригационную систему к домашнему водоснабжению или установить вакуумный прерыватель/предохранитель обратного потока. Эта бригада нанимает лицензированного сантехника для этих шагов.

2 / 15

Семейный мастер на все руки

Установка ирригации: хороший план экономит воду

Требуется много ноу-хау, чтобы выяснить, сколько зон нужно установить и какая спринклерная головка куда подходит. Плохо спроектированная система будет тратить воду — много! К счастью, у производителей оборудования для орошения, таких как Hunter, Toro и Rain Bird, есть обширная литература в Интернете, которая может помочь. Rain Bird даже разработает для вас макет, если вы пришлете размеры недвижимости.

3 / 15

Семейный мастер на все руки

Сначала удалите дерн

Срежьте дерн, прежде чем копать яму, чтобы его можно было положить на место. Если вы все сделаете правильно, во дворе не должно быть никаких следов вашего труда, кроме сочной, более зеленой травы, конечно.

4 / 15

Семейный мастер на все руки

Протягивание труб виброплугом

Протягивание полиэтиленовых труб через землю быстрее и проще, чем рытье траншей, и не создает большого беспорядка. Вот некоторые моменты, которые следует учитывать при протягивании труб с помощью машины для протяжки труб:

Избегайте корней деревьев. (Чтобы получить представление о том, как далеко они простираются от ствола, учтите, что корневая структура часто имеет тот же размер, что и крона.)
Стреляйте на глубину около 10 дюймов.
Потяните трубу в отверстие.
Не тяните сращенные трубы (они могут развалиться под землей).
Если вы арендуете плуг, сразу тяните все трубы и возвращайте машину. Это может позволить вам арендовать только на полдня и сэкономить деньги.
Виброплуг не может работать в сверхуплотненном грунте. Вместо этого вам может понадобиться траншеекопатель. Местный пункт проката должен знать, с какими типами почвы вы, вероятно, столкнетесь.
Предупреждение: Всегда звоните по номеру 811, чтобы найти инженерные коммуникации, прежде чем копать!

5 / 15

Семейный мастер на все руки

Копание вручную вокруг инженерных сетей

Независимо от того, насколько глубоко, по вашему мнению, зарыта инженерная труба или провод, всегда вручную копайте их вокруг и вокруг них.

6 / 15

Семейный мастер на все руки

Бурение под препятствиями

Некоторые виброплуги/траншеекопатели также могут выполнять горизонтальное бурение. Если вы планируете арендовать плуг и должны копать под тротуаром или подъездной дорогой, вы можете одновременно арендовать буровые штанги и буровую головку.

7 / 15

Семейный мастер на все руки

Содержите трубы в чистоте

Грязь и другой мусор, попавший в трубы, забьет головки. Держите все это подальше, закрыв концы клейкой лентой. Помимо грязи и камней, профессионалы находили случайные змеи и лягушки, забивающие трубы. Если вы знаете, что забили грязь в трубу, промойте линию перед установкой спринклерной головки.

8 / 15

Семейный мастер на все руки

Не режьте трубы пилой

При резке труб пилой может остаться пластиковая стружка, которая может засорить спринклерные головки. Недорогой резак для труб из полипропилена прекрасно работает. Если у вас есть возможность, выберите яркий цвет, который будет легче заметить в траве. Простой труборез вроде можно найти во всех бытовых центрах.

9 / 15

Семейный мастер на все руки

Магистральные линии с двойным зажимом

Вы можете быстро и легко прикрепить трубы к фитингам с помощью обжимных хомутов, но иногда они могут слегка сплющить трубу, придав ей овальную форму, что приведет к неидеальному соединению. Магистральные линии (линии, ведущие к зональным клапанам) всегда находятся под давлением, поэтому установите по два обжимных кольца с каждой стороны каждого соединения фитинга для дополнительной защиты от утечек. Сместите ушки на двух зажимах, чтобы компенсировать любые перекосы трубы.

10 / 15

Семейный мастер на все руки

Установка головок с поворотной трубой

Для этой дворовой спринклерной системы установите секцию «поворотной трубы», которую часто называют «забавной трубой», между концом полиэтиленовой трубы и головкой спринклера. Поскольку забавная трубка гибкая, вам будет гораздо проще расположить голову именно там, где она должна быть. Забавная труба также позволяет голове немного двигаться, если ее сбивает машина или толкает мерзлая земля. Когда головка соединена непосредственно с жесткой полипропиленовой трубой, любое движение может привести к поломке соединяющего их фитинга.

11 / 15

Семейный мастер на все руки

Вырезанные изгибы

Перегиб в полиэтиленовой трубе создает слабое место. Не пытайтесь выпрямить трубу. Вместо этого вырежьте изгиб и соедините две трубы муфтой. Если вам необходимо вытащить сращенную трубу, добавьте к фитингу пару дополнительных хомутов и подсоедините самую длинную из сращенных секций к плугу.

12 / 15

Семейный мастер на все руки

Оставьте место для труб

13 / 15

Семейный мастер на все руки

Самонарезающие фитинги — это быстро и просто

При прокладке труб под землей вместо рытья траншей установка традиционных тройников может быть затруднена. Лучший способ врезки головок непосредственно в непрерывную трубу – это установка саморезов (седелок). Просто защелкните седло на трубе и ввинтите шип, который входит в трубу. Подсоедините свою забавную трубку к седлу, и все готово.

14 / 15

через домашний склад

Smart Controllers Save Water

По данным Агентства по охране окружающей среды США, ежедневное использование воды в жилых домах на открытом воздухе составляет почти 9 миллиардов галлонов воды, в основном для орошения ландшафта. По оценкам экспертов, до 50 процентов этой воды тратится впустую из-за чрезмерного полива, вызванного неэффективностью методов и систем орошения.

Традиционные контроллеры дворовых спринклерных систем включают и выключают каждую зону на заданное время. Дождемер, подключенный к контроллеру, будет отслеживать недавние осадки и отключать систему в середине или вскоре после дождя. Это полезно, но сейчас доступны контроллеры и датчики, которые могут отслеживать температуру, солнечный свет и другие сезонные условия и соответствующим образом корректировать график полива. Хорошо спланированный дизайн вместе с правильно функционирующим интеллектуальным контроллером может сэкономить пару сотен галлонов воды в день!

Тот, что показан здесь, производства Rachio, подключается к домашнему Wi-Fi, позволяя домовладельцу управлять им или получать обновления на смартфоне.

15 / 15

Семейный мастер на все руки

Защита проводов от непогоды

Для подключения проводов в клапанной коробке требуются соединители, предназначенные для непосредственного заглубления. Показанные трубки, заполненные диэлектрической смазкой, производятся компанией NorthStar Industries.

РубрикаПол
