Инфракрасный пленочный теплый пол под ламинат – монтаж своими руками + фото-видео

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.



Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

• равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;

• экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;

• нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;

• отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;

• возможность использовать любой тип подложки;

• доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.
  д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

• маркировка ламината. Большинство производителей быстро отреагировали на изменение рыночных тенденции и включили в свой ассортимент ламинат, предназначенный специально для установки на теплый пол. Можно ли использовать ламинат для теплого пола будет обозначено на упаковке (соответствующий значок на этикетке). Причем некоторые производители указывают предельную температуру нагревания;
  Примечание. Максимальная температура, до которой можно нагреть ламинированный пол – 27 °С.

• структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;

• толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;

• содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е., по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель.
  Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;

• стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;

• подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

• техническая пробка;
• жидкая композитная система;
• экструдированный пенополистирол;
• полистирольная подложка;
• материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

1. Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.
   Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.

2. Подготовка места для установки терморегулятора. Для удобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. от высоты пола.


3. Подготовка основания. Как пленочный пол, так и ламинат выдвигают особые условия к качеству поверхности. Не допускается перепад пола по высоте свыше 3 мм, присутствие помех на полу (впадин, выступающих частей), мусора.
   Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на подготовленное основание.

4. Укладка теплоизоляционного материала. Утеплитель устанавливается в соответствии с рекомендацией производителя. Места стыков утеплителя следует проклеить скотчем, чтобы полосы не разъезжались. Теплоизоляционный материал размещается не ближе чем за 100 мм. до стены. Место стыка проклеивается демпферной лентой.


5. Раскрой пленки теплого пола. Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрезанная не по линии реза пленка, к эксплуатации не пригодна. Максимальная длина одной полосы не должна превышать 8 000 мм.


6. Монтаж пленки теплого пола. Чтобы минимизировать число резов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной из сторон помещения. Пленка укладывается на расстоянии 100-400 мм до стен и других громоздких предметов, расстояние между соседними полосами составляет 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы исключить движение пленки её крепят двусторонним скотчем к поверхности основания. Скотч укладывается не полосами, а отдельными кусками, чтобы скомпенсировать тепловое расширение материалов.


7. Изоляция контактов. Если контакт не будет задействован в системе теплый пол, его нужно заизолировать герметизирующей лентой (битумной). Для соединения и подключения проводов нужно сделать специальные зажимы (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна его часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется плоскогубцами.


8. Подключение проводов теплого пола. К клемме присоединяется провод и изолируется. При монтаже провода следует учесть, что высокую работоспособность системы обеспечивает параллельное соединение её элементов. Это означает, что правая сторона пленки соединяется проводом с правой стороной. Для удобства рекомендуется использовать разноцветный провод.


9. Установка датчика температуры теплого пола. Мастера рекомендуют заводить датчик под вторую полосу ИК пленки ближе к середине. Это даст возможность получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Датчик приклеивается на нижнюю сторону пленки к черной полосе на пленке. Для того, чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в утеплитель.

   Примечание. Провод датчика можно уложить поверх утеплителя, а можно прорезать в его толще отверстия, и поместить провод датчика в гофру. Так, в случае необходимости можно выполнить ремонт провода или датчика.

10. Установка и подключение теплого пола к терморегулятору. К терморегулятору подводятся провода от нагревательной пленки и датчика температуры. Подключение системы производится через УЗО.

    Примечание. Количество терморегуляторов зависит от мощности системы. Если выполняется монтаж системы на значительной площади, разумно использовать несколько терморегуляторов.

11. Первое включение пленочного теплого пола (пробный запуск). Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и т.п.).


12. Укладка ламината на теплый пол. Монтаж ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, нужно чтобы ламинат «набрал температуру». Для этого его оставляют в комнате на несколько дней, и только затем приступают к монтажу. При этом важно знать, как правильно укладывать подложку под ламинат. Подложка укладывает не под нагревательную пленку, а на нее.

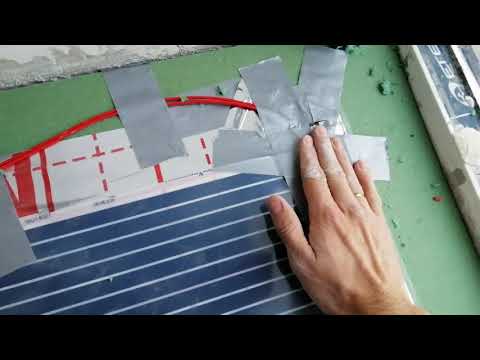

Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Рекомендуем статьи на похожие темы

Электрический теплый пол под ламинат своими руками – какой ламинат лучше выбрать для укладки на кабельный, пленочный пол и нагревательные маты, можно…

Монтаж инфракрасного пленочного теплого пола своими руками – пошаговая инструкция. Плюсы-минусы системы, расчет, схемы, выбор комплектующих, укладка. ..

Калькулятор расчета ламината онлайн. Программа для подсчета расхода и количества ламината по площади с учетом схемы укладки – прямой и от угла (по…

Характеристики теплого водяного пола. Способы устройства – монтаж на цементную стяжку, на плиты из полистирола, на деревянное покрытие. Инструкции и…

Укладка электрического теплого пола – технология монтажа кабельной системы подогрева пола своими руками. Разработка проекта, электропроводка, кабель,…

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

• Нагревательные элементы должны покрывать 60-70% площади пола.
• Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
• Раскатывайте рулоны параллельно длинной стене комнаты.
• Расстояние между листами должно быть равно 0,5 см.
• Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

• Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
• Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
• Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
• Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Ламинат на теплый пол | swisskrono.com

Ламинат на теплый пол

Ламинат SWISS KRONO можно без проблем укладывать на теплый пол. Тем не менее, есть несколько аспектов, которые вы должны знать и учитывать.

Водяное или электрическое отопление пола?

Теплый водяной пол идеально подходит для полов из ламината. Теперь вы можете комбинировать большинство электрических систем теплого пола с ламинатом. Чтобы быть в безопасности, пожалуйста, попросите производителя системы отопления подтвердить общее одобрение для ламинированных полов. Это стало само собой разумеющимся с современными системами электрического теплого пола. Старые модели часто предлагают только возможность включения или выключения, но не промежуточные этапы. Если вы хотите уложить ламинат, важно иметь возможность плавно регулировать температуру. Только производитель может дать вам гарантийное заявление о пригодности электрического теплого пола для ламината.

Контрольный список: ламинат и теплый пол

1. Соблюдайте указания производителя системы отопления!
2. Минеральные черновые полы перед укладкой необходимо медленно нагревать, чтобы они не растрескались и чтобы в дальнейшем не могла выйти остаточная влага.
3. Попросите специалиста по отопительной технике предоставить вам протокол отопления! Это показывает, готова ли ваша стяжка к нанесению покрытия, что особенно важно для напольных покрытий из дерева.
4. Соблюдайте этапы нагрева и охлаждения. Температура поверхности пола при укладке ламината должна быть не менее 15°С.
5. Уложите полиэтиленовую (ПЭ) пленку (0,2 мм) под ламинированный пол или под изоляцию от ходьбы и ударного шума на минеральном основании с целью гидроизоляции, т. е. в качестве пароизоляции.
6. Для изоляции от шума ходьбы и ударного шума мы рекомендуем продукт из нашего ассортимента подложек.
7. При первом вводе в эксплуатацию и с каждым новым отопительным периодом лучше всего наращивать теплый пол до максимальной температуры подачи (температуры воды или теплоносителя) с шагом 5°C в сутки .
8. Не накрывайте нагретые поверхности, иначе температура поверхности может неконтролируемо повышаться из-за аккумуляции тепла.
9. Убедитесь, что ваш теплый пол оснащен ступенчатой ​​регулировкой температуры. Температура поверхности ламинированного пола не должна превышать 26°C.
10. Если у вас электрический теплый пол, попросите производителя подтвердить, что он подходит для ламината.

Различное тепловое сопротивление в зависимости от толщины

Термическое сопротивление указывает на теплоизоляционные свойства материала. Он определяется толщиной материала и его теплопроводностью. Чем она выше, тем лучше изолирующий эффект. Сочетание пароизоляции, звукоизоляции и ламината не должно превышать значение 0,15 (м*К)/Вт. Чем ниже это значение, тем больше подходит ламинат для теплых полов.

Пример расчета
Ламинат SWISS KRONO толщиной 8 мм имеет тепловое сопротивление 0,06 (м² К)/Вт. Кроме того, имеется звукоизоляционная подложка SWISS KRONO Premium Sound с интегрированным пленочным ламинированием и коэффициентом 0,01 (м² K)/Вт. Сумма составляет 0,07 (м²*K)/Вт, и, следовательно, эта комбинация идеальна для напольного отопления.
