Устройство теплых полов — технология укладки своими руками, особенности монтажа, смотрите фотографии и видео


Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола
3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:
  • Базовая поверхность пола.
  • Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
  • Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
  • Система труб и прочих коммуникаций, отвечающая за нагрев дома.
  • Раствор из бетона, обволакивающий и фиксирующий трубы.
  • Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола


Устройство теплых полов в доме начинается со снятия старого покрытия.

Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция


Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты.

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла.Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция


Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:
  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

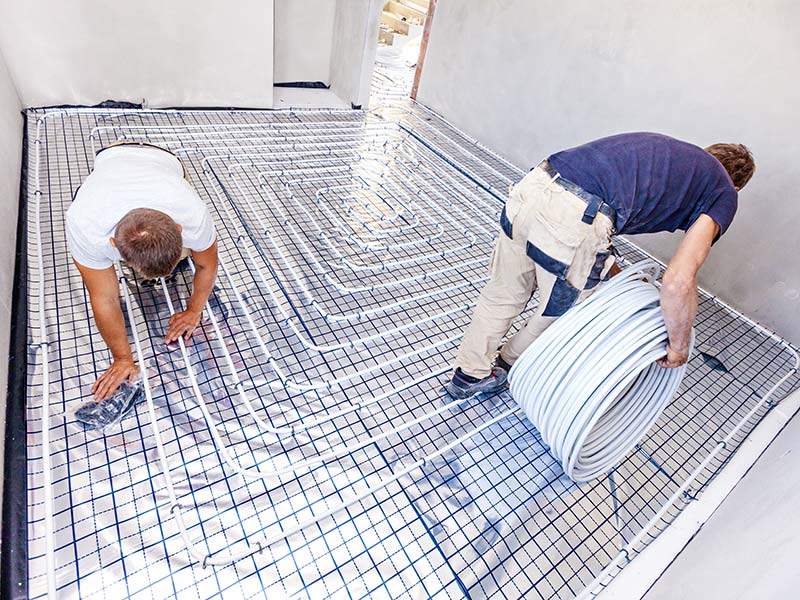

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:
  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

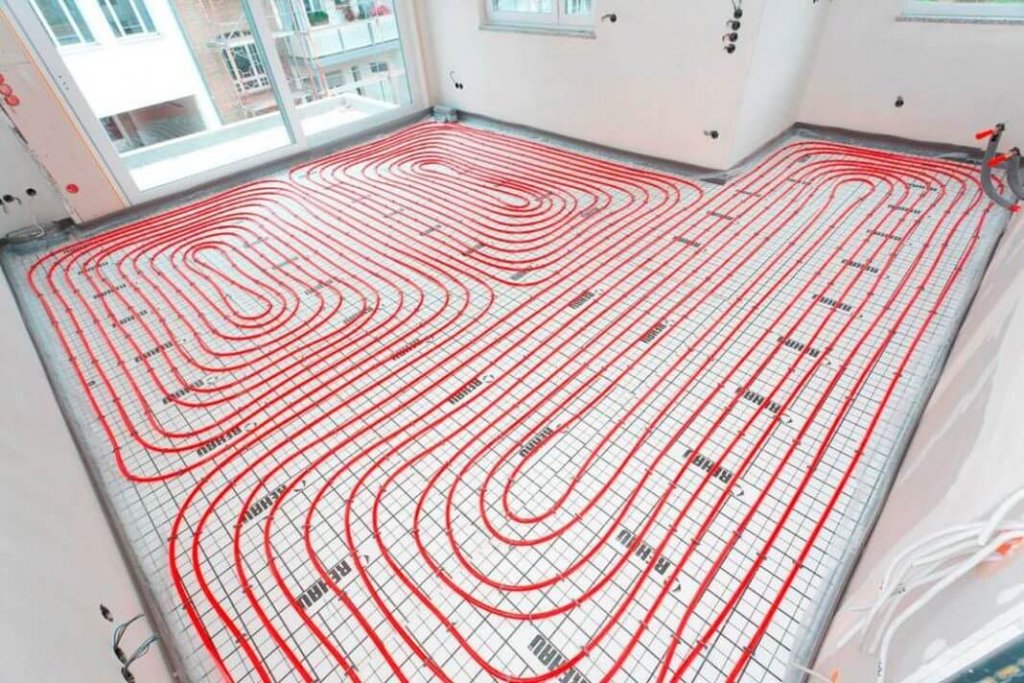

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:
  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
  • Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева. Читайте также: «Как подключить теплый пол к отоплению – возможные варианты, схемы подсоединения водяного пола».

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате.

Проведение испытаний отопительной системы

Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно — заливанию системы бетоном. Читайте также: «Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство».

Устройство теплого пола, детали на видео:


Заливка бетоном

Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи.

Читайте также: «Как сделать теплый пол в гараже – монтаж электрического и водяного пола».

Для этого понадобится:

  • На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
  • Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
  • Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
  • Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: «Как заливать теплый пол: тонкости монтажа»).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

Устройство теплого пола в частном доме – sdmclimate.ru

Один из вариантов обогрева частного дома заключается в обустройстве теплых полов . Ключевое достоинство такой системы отопления – прогрев жилых помещений с самого нижнего уровня, в результате чего в доме создается максимально комфортный микроклимат. Конструкцию теплого пола нельзя назвать сложной, но ее монтаж имеет определенные нюансы, о которых необходимо знать. Данная статья ответит на вопрос о том, как сделать теплый пол в частном доме своими руками.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.

Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т. е. лишние траты отсутствуют.

Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.

Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.

Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).

Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.

Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.

Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.

Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).

Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.

Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.

Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.

Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;

Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;

Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы
