Пленочный теплый пол – электрическая система обогрева, поддерживающая комфортную температуру в помещении. При определенных навыках его можно монтировать самостоятельно. Работает он на основе длинноволнового инфракрасного излучения, которое безопасно для человека.

Конструктивные особенности

Электрические пленочные полы имеют многослойную структуру. Нагревательным элементом служит карбон или карбонографитовая смесь. Чаще всего ее наносят полосами шириной 1,5 см на устойчивый к высоким температурам полипропилен. Для защиты от различного рода повреждений он с двух сторон запечатан в плотный полимер. Вдоль всей нагревательной пленки проходит токопроводящая медная шина, под которой имеется контактное серебряное покрытие.

Все секции соединены параллельно, что обеспечивает работоспособность системы в целом, даже если один из ее элементов перестанет функционировать.

Толщина карбонового теплого пола не превышает 0,47 мм, а возможность укладки без использования цементной стяжки практически не повышает уровень пола в помещении. Термопленка выпускается в рулонах, которые облегчают ее раскладку. Ширина полосы от 50 до 100 см. Мощность нагревательной пленки в зависимости от производителя и модели от 130 до 230 Вт/м². Допускается разрезать пленку, чтобы подогнать по размеру обогреваемой площади, но только по отмеченным линиям. Расстояние между ними 25 см.

Конструкция нагревательной пленки (вид снизу)

Инфракрасный пленочный пол предназначен для укладки сухим способом, то есть без использования плиточного клея или стяжки. Его можно монтировать под линолеум, ковролин, паркетную доску, а также под ламинат. Обратите внимание, что напольное покрытие должно быть совместимо с теплыми полами.

Пленочный пол подходит для создания комфортных условий в жилых домах, административных, общественных зданиях. Им можно обогревать спальни, гостиные, сауны, балконы, лоджии, теплицы, рабочие кабинеты.

В регионах с холодным климатом термопленку можно применить только как дополнительный источник обогрева. Она просто не справится с повышенной нагрузкой, однако может служить аварийным отоплением на случаи выхода из строя центрального отопления при серьезных морозах.

Монтаж

Перед тем как приступить непосредственно к установке обогрева важно провести подготовительные мероприятия. Они направлены на обеспечение рационального выполнения всех последующих этапов монтажа.

Определение площади обогрева

В первую очередь определяют размеры и конфигурацию обогреваемой площади. Это поможет рассчитать требуемое количество инфракрасной пленки. Чтобы вычислить площадь обогрева, нужно из общей площади помещения вычесть площадь, которую занимают диваны, шкафы, бытовая техника и другие стационарные низкостоящие объекты (наглядная инструкция показана на рисунке ниже):

1. общая площадь комнаты – S=a·b;;

2. площадь обогрева S^{обогрева}=S-(X+Y+Z)..

При расчетах также нужно принимать во внимание и тот факт, что расстояние между нагревательной пленкой и предметами, а также стенами, должно быть не менее 10 см. Для наглядности чертят план помещения.

Подбор комплекта

Необходимое количество инфракрасной пленки рассчитывают с учетом ее размеров и максимально допустимой длины для подключения. Например, ширина пленочного теплого пола Slim Heat бренда «Национальный комфорт» 50 см, а разрешенная длина для подключения 8 м. При расчете также нужно учитывать, что пленку можно разрезать только в обозначенных местах. Для уменьшения числа полос и соединений термопленку раскладывают вдоль большей стороны комнаты.

Пример схемы размещения теплых полов

Пленка подходит для основного и дополнительного обогрева. В первом случае она должна занимать –75% и более от общей площади помещения, а во втором достаточно 40−60%.

На подготовительном этапе также выбирают место установки терморегулятора на стене. Он должен располагаться недалеко от инфракрасной пленки, чтобы длины провода датчика пола было достаточно для подключения к устройству. Не допускается устанавливать терморегулятор рядом с радиаторами и другими источниками тепла, это нарушит корректность его работы. Если теплый пол укладывается под мягкие напольные покрытия, такие как линолеум или ковролин, то, чтобы исключить повреждение датчика температуры, его следует расположить в зоне с минимальной нагрузкой на поверхность, например, ближе к стене.

Подготовка дополнительных материалов и комплектующих

Кроме собственно комплекта термопленки и напольного покрытия, потребуется:

полиэтиленовая пленка толщиной 100−200 мкм для защиты системы от воды;
теплоизоляционный материал: мягкий вспененный с теплоотражающим слоем под ламинат или паркетную доску, пробковый − под ковролин или линолеум;
терморегулятор;
монтажный скотч.

Теплоизоляция Порилекс НПЭ ЛП тип А

Если теплоизоляцию укладывают под мягкое напольное покрытие, то ее накрывают ДВП или фанерой толщиной не менее 6 мм для дополнительной защиты от повреждений.

Монтажные работы

После проведения всех подготовительных работ приступают непосредственно к монтажу:

Подготавливают отверстие в стене под установку терморегулятора и штробу под прокладку проводов.
Убирают с базового пола пыль и весь мусор.
Укладывают теплоизоляцию. Чтобы материал не сдвигался, его фиксируют к полу скотчем. Стыки полос также проклеивают скотчем.
Поверх теплоизоляции раскладывают нагревательную пленку. Медные токопроводящие шины должны быть снизу.
На шину надевают зажим и пассатижами или специальным монтажным инструментом обжимают его. Важно сделать это равномерно, чтобы не было перекоса. Свободные от установки зажимов участки отреза медной шины в целях электробезопасности заклеивают изоляционным скотчем.
Устанавливают датчик температуры пола, который входит в комплект терморегулятора. Устройство располагают под пленкой по центру нагревательной полосы, и для исключения его смещения фиксируют изоляционным скотчем. Чтобы датчик не выпирал, в теплоизоляции делают под него прорезь. Конец провода датчика температуры подводят к терморегулятору.

Греющую пленку укладывают на теплоизоляцию. Каждую полосу фиксируют монтажным скотчем.
Подключают установочные провода. Сначала их зачищают, а затем вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Обязательно все соединения изолируют битумным скотчем.
Подключают терморегулятор к питающей сети.
Проверяют работоспособность системы. Для этого на терморегуляторе устанавливают максимальную температуру, выжидают 5−10 минут, а затем проверяют нагрев каждого элемента.
Отключают нагрев.
Накрывают смонтированную систему полиэтиленовой пленкой.
Укладывают напольное покрытие.

Схемы укладки твердых и мягких напольных покрытий

Получить наглядное представление о монтаже пленочного теплого пола можно из представленного ниже видео. Из ролика вы также узнаете, какие дополнительные материалы и инструменты потребуются.

Преимущества

Подведем итог, выделив основные преимущества пленочных теплых полов:

относительно простой монтаж, не требующий заливки стяжки;
эксплуатация сразу после завершения установки;
сохранение уровня пола благодаря малой толщине;
быстрый и равномерный прогрев поверхности за счет высокой тепловодности углерода;

отсутствие электромагнитного излучения, которое негативно влияет на здоровье.

Кроме того, их можно подключить к общей системе «Умный дом». Это позволит сократить энергопотребление примерно на 30%.

Купить качественный пленочный теплый пол российского производства можно в «Теплолюкс». Мы предлагаем удобную доставку по Москве и области. В другие регионы заказы оправляем транспортными компаниями. Цены зависят от площади обогрева и мощности на 1 м². На дополнительные вопросы ответит наш менеджер по телефону.

Возврат к списку

Укладка инфракрасного пленочного теплого пола Caleo

Ваш профиль

Чтобы получить персональное предложение, пожалуйста, заполните поля ниже

Дизайнер

Архитектор

Строитель

Дизайн студия

Розничный магазин

Интернет магазин

Нажимая на кнопку «Приглашаем к сотрудничеству», Вы принимаете условие
Политики конфиденциальности

Ваша заявка отправлена, мы свяжемся с Вами в ближайшее время

Отправить заказ

Отправить

Вы не ввели телефон, или введен некорректный номер

Недоступимый тип файла, разрешены, только текстовые и графические файлы

Спасибо за Ваше обращение, мы свяжемся с Вами в ближайшее время

Ваше имя Ваш Телефон Файл для просчета

Выберите файл

Еще файл

Нажимая на кнопку «Отправить», Вы принимаете условие
Политики конфиденциальности

×
Каталог
О магазине
Акции
Новости
Оплата и доставка
Гарантия
Контакты

Главная
Статьи
Укладка инфракрасного пленочного теплого пола Caleo

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

Подготовьте все необходимые для монтажа материалы.
Заранее определите место расположения терморегулятора на стене.
Определите поверхность пола, на которую впоследствии будет уложена термопленка.
Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.
Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.
Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.
Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.
Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.
Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.
Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.
Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.
Разложите листы термопленки на теплоотражающий материал медной полосой вниз.
Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.
Установите на медную токонесущую полосу термопленки контактный зажим.
При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.
Плотно зажмите контактный зажим пассатижами или специальным инструментом.
Запрещается применение контактных зажимов других изготовителей.
Изолируйте линии отреза медной шины. Эти места отмечены значком.
При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.
Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.
ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.
Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.
Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.
Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.

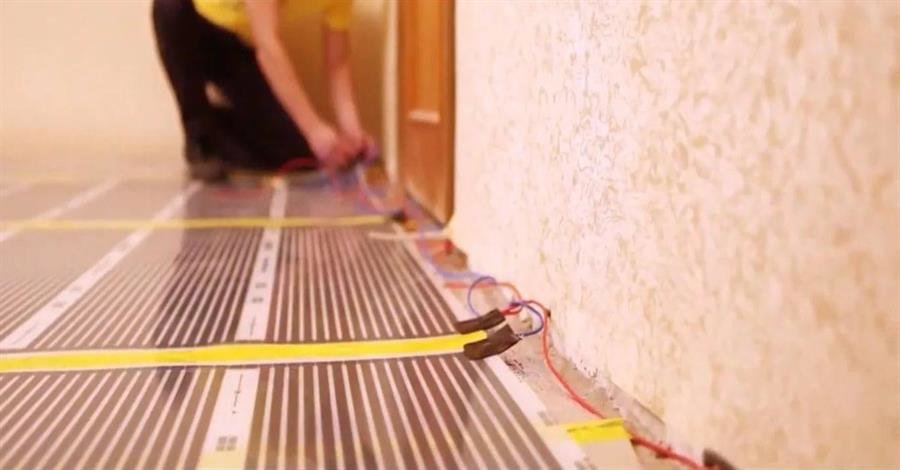

Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.
В комплект входят провода двух цветов для удобства монтажа.
Все монтажные провода должны располагаться по одной стороне помещения.
Располагайте провода так, чтобы основной их массив проходил под плинтусом.

Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.
При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.
Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.
Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.
Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.
Подключите соединительные провода к терморегулятору Caleo.
Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.
ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.
Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.
Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.
Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.
Протестируйте систему обогрева.
Включите систему и установите температуру пола не более 30 °С.
Проверьте нагрев каждой полосы термопленки.
Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.
Не должно быть искрения и нагревания мест соединений.
Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем. В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.

Укладка финишного напольного покрытия
Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.
Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.
При монтаже строго придерживайтесь одной из приведенных схем монтажа:

При монтаже под ламинат или паркетную доску

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.
При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

При монтаже под линолеум, ковролин или ковровое покрытие

Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
Сверху уложите напольное покрытие.

Запрещается во время монтажа!
Выполнять работы по установке терморегуляторов, не отключив напряжение питания.
Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.
Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео

Перейти в каталог

Авторизация на сайте

Регистрация

Отслеживание состояния заказа
Информация об акциях и скидках
Индивидуальные предложения

Зарегистрироваться

Нагревательная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также негативно влияет на работу самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующих температур:

– 28 ⁰ С в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34 ⁰ C в санитарных помещениях, таких как ванная комната и туалет.

Меньший охват нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле невелика, а нагревательные пленки, используемые под стяжкой, имеют небольшую мощность, например, 80 Вт/м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку на всю поверхность помещения, даже в зданиях с очень низкой потребностью в тепле, поскольку ровная поверхность нагрева более удобна в использовании. Ходить по равномерно прогретому полу приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленки могут быть места, где мы будем ощущать дискомфорт при ходьбе из-за разницы температур пола. Кроме того, равномерное покрытие нагревательной пленки в системах теплого пола вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМОЙ ДЛЯ ИНФРАКРАСНОГО ОТОПЛЕНИЯ ПОЛА

Важным элементом напольного отопления является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и непрерывное взаимодействие с нагревательной пленкой и структурную функцию адекватная прочность.

В жилищном строительстве наиболее популярными стяжками, используемыми для теплых полов, являются ангидридные стяжки и цементные стяжки.

Из-за очень хороших параметров проводимости тела ангидридные стяжки больше подходят для полов с подогревом, чем цементные стяжки.

Ангидридная стяжка представляет собой самовыравнивающуюся жидкую смесь, не требующую расширения даже на очень больших поверхностях. Преимуществом ангидридной стяжки перед цементной являются лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы. Процесс изготовления ангидридной стяжки короче цементной и сама стяжка делается точнее

Недостатком ангидридной стяжки является способность впитывать воду, а это значит, что в помещениях с повышенной влажностью, например, в ванной, ангидридную стяжку следует тщательно изолировать от влаги, используя качественные материалы.

При укладке нагревательной пленки под стяжку во влажных помещениях, таких как ванная комната, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях рекомендуем делать ангидридную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему обогрева пола в складских и производственных помещениях. Конструкция нагревательной пленки позволяет выполнять напольное отопление на базе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки на нагревательный элемент стяжкой. По сравнению с греющими кабелями, которые греют с малым сечением и более высокой температурой, 9Нагревательная пленка 0005 низкотемпературная и равномерно прогревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс прогрева стяжки и приводит к тому, что стяжка до имеет равномерное распределение температуры по сечению.

Промышленные и традиционные цементные стяжки обладают большой теплоемкостью, что означает, что нагревательная пленка под стяжкой работает в аккумулирующей системе. Накопительная система отопления с нагревательной пленкой позволяет использовать удешевление электроснабжения по второму тарифу, снижение эксплуатационных расходов . Энергия, произведенная и сохраненная в стяжке во время работы системы отопления в ночное время по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Греющая пленка под стяжку не требует обслуживания как в случае традиционных систем водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безаварийную работу системы отопления в течение многих лет.

КАК УКЛАДЫВАТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКУ

Базовая система теплого пола с инфракрасной нагревательной пленкой под стяжку состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электропроводки. кабели, сетка из нержавеющей стали Heat Decor, ангидридная или цементная стяжка и термостат для управления нагревом.

Мы различаем два типа установки нагревательной пленки под стяжку.

Монтаж нагревательной пленки в сухих помещениях.
Монтаж нагревательной пленки во влажных помещениях.

Сухие помещения состоят из таких комнат, как гостиная, спальня, кабинеты, коридоры и другие помещения, в которых отсутствует влажность. Монтаж нагревательной пленки в помещениях с повышенной влажностью – это, в основном, ванные комнаты, туалеты, кухни и другие помещения, где может быть влага.

1. Монтаж нагревательной пленки под стяжку – сухие помещения.

Способ монтажа греющей пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на послойной схеме.

Как установить в пол с подогревом

Система обогрева пола QuietWarmth для ламината, элитного винила (4 мм или толще), паркетной доски и плавающего пола создать теплые комфортные полы.

Это простое видео по установке, которое иллюстрирует простоту установки QuietWarmth. Чтобы получить полное руководство по установке подложки излучающего тепла, ознакомьтесь с руководством по установке, прилагаемым к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината любые ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

В комплект QuietWarmth входит все необходимое для быстрой укладки пола с использованием минимума инструментов. На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда желательна резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части коврика с подогревом. Для дополнительного комфорта и наибольшей экономии мы рекомендуем приобрести напольный термостат для контроля температуры.

Сначала примерно наметьте конфигурацию системы отопления. Хорошей практикой является планирование установки с использованием эскиза, разметки схемы расположения матов и планирования положения напольного датчика, основного участка электрических соединений и термостата. Также важно спланировать расположение матов таким образом, чтобы концы матов с установленными на заводе выводными проводами располагались рядом с той стороной комнаты и стеной, где расположена распределительная коробка термостата.

При построении схемы системы необходимо соблюдать надлежащее расстояние от светильников, которые могут уже быть частью пола, или другой электропроводки, которая не используется в этой системе (график с указанием другой электропроводки должен быть 2 дюйма вдали от любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другими строительными конструкциями. Оставив не менее 6 дюймов от стены до края мата нагревательной пленки, вы оставите место для прокладки проводов от нагревательного мата к распределительной коробке. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреваться).

Когда у вас будет хороший план, тщательно очистите существующий черный пол от любых предметов и мусора.

При укладке на бетон убедитесь, что перед установкой подложки и нагревательного мата сначала установлена пароизоляция, если только вы не устанавливаете подложку с предварительно прикрепленным к ней пароизоляционным материалом. Раскатайте подложку, готовую к лучистому теплу… покрывающую всю площадь пола, убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверху при ее укладке. Стыки краев подложки соедините клейкой лентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты. Вы можете укоротить мат, чтобы он соответствовал плану вашего плана.

При индивидуальной настройке нагревательных матов прорежьте свободную область между нагревательными полосами по пунктирным линиям. Никогда не режьте ближе, чем на ¼ дюйма к нагревательным полосам. И НИКОГДА не режьте нагревательную полосу самостоятельно. Изолируйте обрезанные концы полос металлической шины каптоновыми дисками, которые поставляются с каждым рулоном.

После раскатки нагревательного мата на нем не должно быть перегибов, волнистостей или складок. Проложите провода от каждого коврика к стене, где вы планируете установить термостат. Важно вырезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол ровным без выступающих точек.

Рекомендуемые нами термостаты поставляются с удобным датчиком пола, поэтому проложите провод датчика пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подложке и протолкните провод датчика и датчик вниз, чтобы они были на одном уровне с нагревательным матом. Закрепите датчик пола и подводящий провод скотчем на расстоянии не менее 2 дюймов от любой нагретой черной полосы коврика. Не допускайте контакта датчика с черными полосами нагревательного мата. Отрежьте участок подложки и прижмите соединители вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем приклейте на место клейкую ленту. Вырежьте тонкую прорезь в подложке и вставьте холодные провода в прорезь для прокладки к распределительной коробке.

После установки всех этих компонентов система должна быть готова к подключению и проведению проверки сопротивления с помощью омметра. Более подробная информация об этом содержится в полной инструкции по эксплуатации, прилагаемой к комплекту. После того, как вы установили и подготовили пленку QuietWarmth, пришло время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или квалифицированным электриком. Для завершения этого заключительного этапа необходимо несколько дополнительных принадлежностей: соединительная коробка 4×4, распределительная коробка 2×3, кабелепровод длиной ¾ дюйма, провод Romex, проволочные гайки и омметр.

При подготовке к прокладке проводки установите распределительную коробку с заглушками 4×4 приблизительно на высоте 18 дюймов над основанием стены. Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2×4 для устройства управления термостатом примерно в 60 дюймах над основанием стены. Просверлите или сделайте надрез в основании стены ¾-дюймовый канал, чтобы провод мог войти в стену. Установите кабелепровод ¾” от выреза до распределительной коробки 4×4 для подводящих проводов. Установите 2-жильный провод Romex 12 AWG между распределительной коробкой и коробкой термостата.

Протяните провода через канал основания стены и через кабелепровод в распределительную коробку 4×4. Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущим от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

РубрикаПол
