Подключение батареи отопления полипропиленом: как подсоединить батареи, соединение, как соединить, присоединение радиаторов полипропиленом

Содержание

как подсоединить батареи, соединение, как соединить, присоединение радиаторов полипропиленом

Содержание:

Проектирование системы отопления
Особенности подключения полипропиленовых труб
Однотрубная система
Двухтрубная
Какой радиатор лучше
Как подсоединить и сделать обвязку радиаторов
Подсоединение кранов и последующее подключение

Благодаря качественной обвязке радиатора достигается значительная оптимизация работы системы отопления. Если включить в нее также запорно-регулирующую аппаратуру, обогревающий прибор будет работать надежно и эффективно.


Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

  1. Батареи.
  2. Трубы.
  3. Приборы отопления.
  4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.


Монтаж радиаторов включает в себя следующие операции:

  • Подбор оптимального места установки.
  • Организация трубопроводной сети.
  • Коммутация батарей к трубам.
  • Проведение тестирования.
  • Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Особенности подключения полипропиленовых труб

Подробного рассмотрения заслуживает подключение радиатора отопления к полипропиленовым трубам, т.к. такой тип организации теплосети наиболее популярен в настоящее время. Вначале необходимо определиться, как соединить радиатор отопления с полипропиленовой трубой, и подготовить все необходимое для работы. В частных домах чаще всего применяется однотрубная или двухтрубная разновидность отопительных систем.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.


К недостаткам однотрубной схемы можно отнести следующие факторы:

  1. Нет возможности регулировать температуру приборов обогрева.
  2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
  3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Двухтрубная

В этом случае для доставки нагретого теплоносителя используется одна труба (подача), а для оттока остывшей воды – другая (обратка). Для коммутации батарей используется параллельная схема: чаще всего таким образом оснащают частные дома и коттеджи.

В отличие от однотрубной системы, в двухтрубной есть возможность регулировки температуры нагрева батарей, вне зависимости от их модели и этажа установки.

Какой радиатор лучше

Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

  • Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.
  • Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

  1. Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
  2. Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
  3. В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Как подсоединить и сделать обвязку радиаторов

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

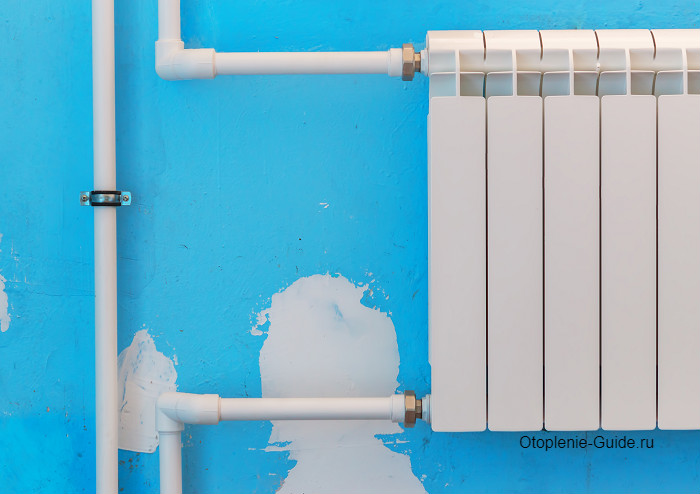

Подключение батарей отопления полипропиленом проводится с помощью шаровых кранов прямого или углового типа. При наличии опыта работы эта процедура обычно не занимает много времени. Стоимость всех этих комплектующих не очень высокая.


Обвязка осуществляется в следующей последовательности операций:

  1. Первым делом нужно вставить в мультифлекс муфты накидную гайку.
  2. Для того чтобы обеспечить удобство крепления труб к стенам, важно правильно высчитать высоту их размещения. Что касается непосредственно фиксации, то для этих целей имеются специальные скобы, устанавливаемые на саморезы или гвозди. Читайте также: «Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования».
  3. Для выполнения скрытой прокладки полипропиленовых труб внутри стен в продаже предлагаются специальные изделия. Выводить наружу их можно только в местах соединения радиаторов отопления с полипропиленовыми трубами.
  4. Чтобы выполнить крепление радиаторов к стене, применяют один из многочисленных вариантов крепежей, представленных в продаже. Наиболее надежным считается штыревое крепление. Подвешивание отопительных приборов на нужной высоте обычно проводится с помощью угловых кронштейнов. Панельные радиаторы, в отличие от секционных, комплектуются крепежными элементами. Чтобы надежно закрепить один радиатор средних размеров, вполне достаточно пары штырей или угловых кронштейнов.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

  • Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
  • Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

  • Нити для резьбы.
  • Уплотняющего соединительного материала.
  • Комплекта ключей.
  • Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

  • Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
  • Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
  • Расстояние между задней поверхностью обогревающего прибора и стеной — от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.


Подключение батареи отопления полипропиленом — Система отопления

» Батареи отопления

Сборка обогрева дома насчитывает разные части. Эти элементы системы неоспоримо важны. Посему подбор частей монтажа важно планировать технически правильно. Конструкция обогрева включает, систему соединения, трубы, коллекторы, батареи, увеличивающие давление насосы, развоздушки терморегуляторы котел, бак для расширения, крепежи. На этой вкладке мы попытаемся определить для вашей дачи нужные части отопления.

Подключение батареи отопления полипропиленом

Теплый пол, как устроено отопление

Монтаж однотрубной системы отопления из меди

Перед тем как подключить радиатор к магистральной трубе нам необходимо ее закрепить. Крепление трубы производится с помощью клипс с интервалом 80 см. Далее подводим магистральную трубу к месту установки радиатора и крепим сам радиатор на стену, после чего начинаем монтаж.

Для подключения радиатора к системе отопления из металлопластиковых труб, нам понадобятся следующие детали:

1. Тройник 32 × 20 × 25 пайка (2шт)

2. Угол 20 пайка × 1/2 нр (2шт)

3. Полипропиленовая труба 25 диаметра

4. Два отрезка полипропиленовой трубы 20 диаметра

Подключение производим в произвольной последовательности.

Важнейшей составляющей в любой существующей системе отопления являются радиаторы. На качество отопительных приборов влияет их конструкция, материал из которого он изготовлен, место размещения.

На данный момент рынок отопительных приборов настолько разнообразен, что иногда выбрать подходящий радиатор сложно. Для того чтобы вам было легче сделать выбор нужно ознакомиться со всеми видами радиаторов.

Чугунные секционные радиаторы

Они являются наиболее популярными среди населения. Главным преимуществом этих батарей является высокая проводимость тепла. Хотя их существенным недостатком можно назвать достаточно высокую тепловую инерционность. Поэтому радиаторы из чугуна не достаточно эффективно используют терморегулирующие элементы. Такие отопительные приборы являются достаточно долговечными, прочными и адаптированы под использование теплоносителя работающего с перебоями, так как в нашей стране это явление наблюдается очень часто. Их недостатком является то, что они достаточно долго нагреваются и при этом долго остывают. Также они имеют внушительную массу, что усложняет их установку. Такие радиаторы можно использовать для отопления, как частных, так и многоэтажных жилых домов.

Стальные радиаторы

Эти радиаторы имеют вид профилированных панелей, которые сваренные между собой и при этом образуют канал змеевика, необходимый для прохода воды. Такие радиаторы лучше не применять в системах централизированного отопления, по той причине, что давление в этих системах выше того, которое допустимо для нормальной эксплуатации стальных радиаторов.

Такие обогревательные приборы имеют рад характеристик, к которым можно отнести низкую тепловую инерционность и как следствие наблюдать высокую теплоотдачу. Температура теплоносителя и конечно же,рабочее давление зависит от толщины стенок и конструкции радиатора. Главным их недостатком является высокая чувствительность к кислороду, который может содержатся в теплоносителе, поэтому для его нормальной эксплуатации необходимо использовать специальные установки для того чтобы удалять кислород из воды. А также существует вероятность возникновения коррозии.

Алюминиевые радиаторы

Именно такой вид радиаторов на данный момент считается наиболее эффективным в нынешних условиях. Эта эффективность обусловлена высокими показателями теплопроводности этого металла и поверхностью оребрения радиатора, что приводит к увеличению полезной площади теплопроводности. К тому же, теплоотдача зависит и от глубины радиатора: наиболее высокие показатели имеют приборы с глубиной до десяти сантиметров.

Эти радиаторы имеют цельную и секционную конструкцию. Существуют различные модели алюминиевых батарей, которые можно использовать при давлении, как в шесть, так и до тридцати атмосфер.

Алюминиевые радиаторы не рекомендовано устанавливать в условиях централизованной системы отопления, по той причине, что металл, находящийся в теплоносителе может окисляться и приводить к тому, что в секции перестанет попадать воздух. Для того чтобы этого не произошло приборы необходимо оснащать отводчиком воздуха.

Биметаллические радиаторы

Этот радиатор представляет собой алюминиевый радиатор с проводящими каналами, которые изготовлены из стали. Такой тип конструкции имеет высокие показатели по теплоотдаче, и при этом имеют невысокую инерционность и прочность. Эти батареи могут выдерживать давление вплоть до тридцати пяти атмосфер, и к тому же они не такие придирчивые к качеству теплоносителя. Эти батареи лучше всего использовать в многоэтажных домах, так как они имеют высокие характеристики теплоотдачи. C этим радиатором вы сможете, не боятся возможного перепада давления в происходящего в системе, по той причине что, практически все модели этих радиаторов могут выдерживать большой диапазон рабочего давления. Но и стоят такие радиаторы дороже всех остальных видов представленных выше.

Трубчатые радиаторы

Радиатор имеет вид неразборной конструкции, которая состоит из двух коллекторов, соединённых друг с другом вертикальными трубками из стали.

С увеличением высоты и количества последующих рядов трубок, возрастает и мощность теплоотдачи у трубчатого радиатора.

Трубчатые радиаторы имеют малый объём теплоносителя, что дает возможность легко им управлять.

Существенные недостатки радиаторов:

— малая толщина стенок трубок;

— подверженность коррозийным явлениям;

— негативное влияние пыли на нормальную работу радиатора;

— плохая гигиеничность из-за наличия в нем труднодоступных зон.

Источник: http://xn——6cdcklga3agac0adveeerahel6btn3c. xn--p1ai/montag/pl/radiator

Подключение батареи отопления полипропиленом

С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.

Василий написал:

Добрый день! Прошу помочь советом.

2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант ), вот что получилось:

Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало ) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))

Прошу помочь советом, что же теперь делать с этим монтажом? И как нужно делать правильно? А то боюсь опять сделают а через годика 2 опять потечет ((

Зарание спасибо!

Так получается, что полипропиленовые американки я не могу назвать надёжными и не рекомендую их зашивать отделкой.

Начать надо с того, что полностью исключил турецкую трубу Пилса из материала которым работаю.  Были случаи не то что бы просто потекла американка, а такую американку даже вырывало из гайки. Чего не скажу про Валтек и Экопластик.

Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.

Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:

В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.

Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.

Тогда используйте конусную американку .

Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.

Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.

Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.

Иногда металлопластиком подключают вот так:

Но я рекомендую следующую схему подключения:

Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.

По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.

В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.

Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.

На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.

1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию

2. Не используйте американки с прокладками. Используйте конусные.

3. Старайтесь минимизировать количество разъёмных соединений.

Источник: http://dretun.ru/hardworking/hochy-tepla/

Подключение батареи отопления полипропиленом

Подключение радиаторов отопления является наиболее важной частью процесса замены старых или установки новых радиаторов. Существенную роль играет схема подключения радиаторов. При неправильном подключении может теряться больше половины тепла по сравнению с правильным подключением. При установке новых радиаторов обычно сначала выполняется монтаж, установка креплений, обычно кронштейнов. В зависимости от вида радиаторов используются разные типы кронштейнов. Например, чугунный радиатор отопления из 10 секций, заполненный водой, весит около 100 килограммов, поэтому применяются особо прочные крепления. Биметаллические батареи весят значительно меньше, поэтому для крепления используются кронштейны проще, более элегантные и менее заметные. Еще одним плюсом является то, что их несложно гнуть. Данная особенность упрощает выравнивание радиаторов. Выравнивание производится по уровню, от качества этой операции зависит эффективность работы батарей.

Подключение радиаторов отопления

Нередко выполняется не самое эффективное подключение радиаторов отопления для того, чтобы соблюсти дизайн интерьера помещений. При современном ремонте трубы для отопления часто убирают в стены, пол, под плинтуса или маскируются различными декоративными коробами. Современные армированные полипропиленовые трубы для отопления и биметаллические радиаторы имеют высокие декоративные качества, поэтому сантехническую проводку часто оставляют открытой.

Высокие дизайнерские качества имеют армированные полипропиленовые трубы, которые не гнуться при заполнении горячей водой. Это важный момент, из-за которого полипропиленовые трубы были в какой-то степени дискредитированы. Причиной был непрофессионализм сантехников, которые использовали неармированные трубы. Трубы изгибались, существенно портя общий вид интерьера.

Дизайну интерьера квартир и в особенности офисов сегодня придается особое значение в связи с переходом на принципы евроремонта в строительстве и ремонте. Стоит, вероятно, при подключении радиаторов уточнить у сантехников, что они устанавливают армированные трубы, которые не будут уродливо изгибаться при заполнении горячей водой. Такую ошибку приходилось видеть даже в банках. Кроме того, существуют специальные и самодельные компенсаторы, которые также решают эту проблему. В общем, опытный мастер-сантехник, который знает про все эти тонкости, на вес золота.

Стальные трубы для отопления нельзя убирать в цемент, поэтому они всегда открыты. А в тех местах, где они проходят через цементные перекрытия, вставляют специальные жестяные гильзы. Их надевают на трубы. Если возникнет контакт стальной трубы с цементом, место контакта будет подвергаться интенсивной коррозии. Кроме того, не рекомендуется убирать в цемент металлопластиковые трубы. Полипропиленовые цементировать можно, так как они достаточно пластичны на большей части своего протяжения, включая фитинги, большинство из которых не содержит металлических элементов.

Таким образом, установка или замена радиаторов состоит из следующих этапов:

  1. Начальная обвязка радиаторов
  2. Подготовка креплений, навеска батарей, выравнивание по уровню или с правильным уклоном
  3. Монтажа радиаторов
  4. Последующее подключение батарей в соответствии с выбранной схемой
  5. Опрессовка: подача воды под давлением и контроль наличия возможных протечек

В случае обнаружения протечек (это штатная ситуация), выясняется причина, докупаются дополнительные детали взамен дефектных, если необходимо, если нужно, перематывается лен и так далее. Затем процесс повторяется вплоть до устранения всех протечек. Чаще всего батареи удается установить успешно с первого раза. Но выявление в процессе подключения дефектных деталей также не является большой редкостью. К этому надо быть морально готовым. Иметь под рукой ведра, миски, тряпки.

Выбор способа монтажа батарей и труб зависит от дизайна интерьера и соображений КПД, эффективности, которая измеряется теплоотдачей радиаторов. Теплоотдача зависит от способа подключения. Кроме того, многое зависит от выбора радиаторов отопления. Выбор батарей, в свою очередь, зависит от места установки: в городской квартире или частном доме и от используемой системы отопления.

Кроме схемы подключения, важен также способ обвязки радиаторов и схема соединения радиаторов друг с другом. Последняя всецело зависит от того, какая система отопления используется: однотрубная, двухтрубная, самотечная (гравитационная) и так далее.

При замене батарей отопления на аналогичную модель, решение существенно проще, так как все необходимое для этого уже есть. В этом случае необходимо лишь определиться с тем, нужно ли производить замену труб отопления, или оставить старые. Следует иметь в виду, что чаще всего существует возможность улучшить и сделать подключение радиаторов более эффективным. Например, добавление всего двух кранов в обвязке (если их нет) является дешевым способом регулирования температуры батарей отопления .

Источник: http://tedremont.com/construction/
