Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

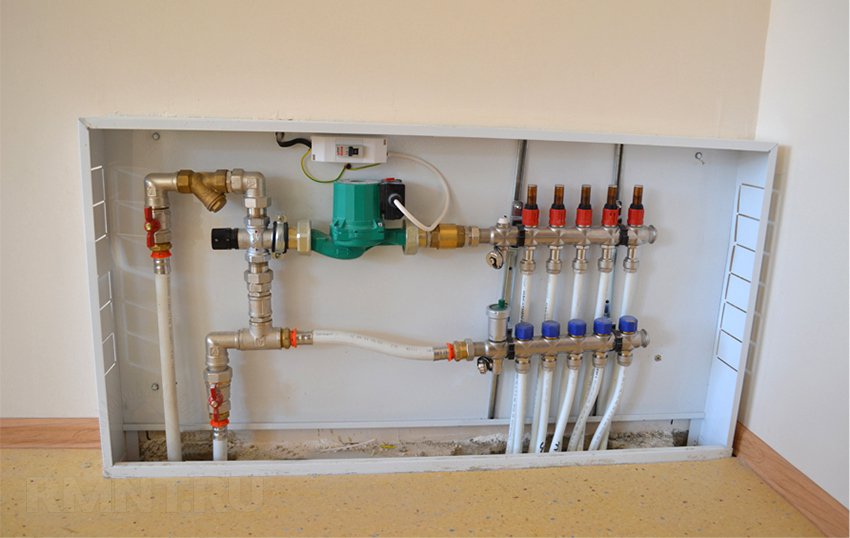

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

• узел подмеса для теплых полов;
• кран для слива;
• воздухоотводчик;
• циркуляционный насос.

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

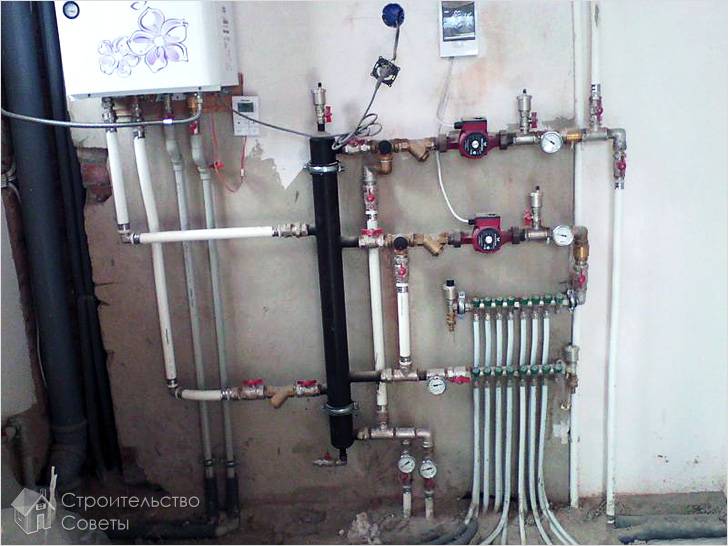

После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.

Как Правильно Подключить Коллектор Теплого Пола

Благодаря системе напольного отопления в жилых и производственных помещениях достигается равномерный прогрев, оптимальная температура и максимальный тепловой комфорт.

И для эффективной работы всей системы водяного теплого пола устанавливается распределительный коллекторный блок, или просто коллектор (гребенка) теплого пола.

• Подключение коллектора к системе напольного отопления
• Как отрегулировать коллектор и настройка теплого пола

Какой коллектор будем подключать?

Коллекторов теплого пола большое количество с разными модификациями. Для того чтобы процесс подключения и установки был простым и точным мы должны выбрать раздел с нужным видом коллектора.

Простой коллектор без регулирующих элементов: это проходная коллекторная балка с резьбовыми отводами без какой-либо запорной или регулирующей арматуры.



Простые коллекторы применяются в системах теплого пола без радиаторов отопления, в которых длина контуров приблизительно одинакова и не требуется точной балансировки.

Специфика подключения

Для подключения таких коллекторов необходимы:

• Распределительные коллектры (на подачу и обратку)
• Кран шаровый с накидной гайкой или американкой- 2 шт ( устанавливаются на магистральных трубопроводах перед коллекторами, и позволяют отключить систему для проведения технического обслуживания)
• Коллекторные соединительные фитинги (евроконуса) для подключения труб отопительных контуров.
• Комплект креплений
• Коллекторный тройник
• Автоматический воздухоотводчик с отсечным клапаном
• Дренажный кран

Механизм работы простых коллекторов

Коллектор с регулировочными вентилями или запорными кранами — более сложный элемент, на котором расположены регулирующие или запорные элементы. Коллектора с отсечными шаровыми кранами предназначены только для полного закрытия или открытия контуров отопления. А конструкция гребенок с регулирующими вентилями предусматривает плавное регулирование теплоносителя по отдельным контурам.

1. Коллекторы в сборе для теплого пола. Для того чтобы упростить монтаж и правильно отрегулировать систему напольного отопления существуют готовые коллекторы с настроечными клапанами и расходомерами. Такой комплект предусматривает две гребенки для подающего и обратного контуров. На одной расположены термостатические регулирующие клапана, а на второй балансировочные клапана с расходомерами.
   Такая комплектация позволяет оптимально выровнять расход теплоносителя по петлям и получить необходимое соотношение тепловых мощностей.

Подключение коллектора к системе напольного отопления

Если Вы решили сделать водяной теплый пол самостоятельно, своими руками, давайте разберемся как правильно сделать подключение гребенки теплого пола.

Для начала рассмотрим, как подключить простые коллекторы теплого пола. В случаях, когда подбирается экономный вариант создания водяного теплого пола, собрать коллектор можно своими руками. В данном случае применяются коллекторы с регулирующими вентилями и с запорными кранами. На обратный трубопровод устанавливается гребенка с вентильными кранами для балансировки и регулирования количества теплоносителя. На подающий трубопровод применяется гребенка с отсечными кранами. Также в системе необходимо наличие циркуляционного насоса, на коллекторы необходимо установить автоматические воздухоотводчики для удаления воздуха из системы.

Для подключения труб теплого пола применяются специальные коллекторные фитинги (евроконуса) или муфты с накидной гайкой. Схематически это выглядит следующим образом.

Данную модель можно применять в случаях, когда нет радиаторного отопления и температура теплоносителя не превышает 55^оС. Также необходимо учитывать, что данное подключение коллектора не позволит полноценно отрегулировать напольное отопление, вся балансировка производится в процессе эксплуатации, условно говоря по ощущениям теплового комфорта.

В случае, когда нет возможности получить низкую температуру теплоносителя от источника отопления, или комбинируется напольное отопление с радиаторным, необходимо добавить терморегулирующие элементы. Для этого на подающем трубопроводе перед коллектором производиться монтаж трехходового смесительного клапана. Регулировка осуществляется вручную (в техпаспорте обычно указывается какой будет расход теплоносителя при определенном закрытии штока) или при помощи термоголовки с накладным датчиком температуры. Во втором варианте Вы получите точную необходимую температуру теплоносителя, поступающего в систему теплого пола.
Какой бы вариант Вы не выбрали, для того чтобы собрать коллектор теплого пола, у нас Вы можете найти уже готовый комплект, позволяющий сделать монтаж теплого пола.

Теперь рассмотрим, как правильно подключить готовые распределительные коллекторные блоки. В данном случае производители предоставляют уже готовые решения, которые значительно экономят время монтажа и пространство, и в конечном счете позволяют правильно и точно отрегулировать всю систему.

Устройство коллекторов (распределительных блоков) выглядит таким образом: на одном коллекторе устанавливаются регулировочные клапана с расходомерами, позволяющие отбалансировать петли теплого пола между собой, на втором коллекторе – термостатические клапаны, необходимые для достижения оптимальной комнатной температуры. Для достижения необходимой температуры в комнатах термостатические клапаны можно настроить вручную, или же установить на них сервопривода, и при помощи комнатных термостатов управлять в автоматическом режиме.

Такие коллекторные блоки зачастую сразу комплектуются автоматическими воздухоотводчиками, дренажными кранами, креплениями, пробками и коллекторными фитингами для труб теплого пола.
Подключать коллекторные блоки можно напрямую к котлу или иному источнику, если в систему будет подаваться теплоноситель не выше 55 градусов. Если температура теплоносителя выше 55-60^оС, также применяется термостатический смесительный клапан или готовый насосно-смесительный узел.

Как отрегулировать коллектор и настройка теплого пола

Когда установлен коллектор и к нему подключены все трубопроводы, возникает вопрос: как правильно его отрегулировать, чтобы получить эффективную работу напольного отопления.

Задачей балансировки (регулирования) водяного теплого пола является правильное соотношение расхода теплоносителя по отопительным контурам, т.е., чтобы греющая вода не уходила в один контур (с наименьшим гидравлическим сопротивлением), а равномерно распределялась по всей системе отопления. Далее рассмотрим, как отрегулировать коллектор теплого пола.

Какой бы коллектор мы не применяли, простой с вентилями или в сборе с расходомерами, балансировку необходимо производить по самой длинной петле.

В системе напольного отопления балансировка петель осуществляется на подающем коллекторе вентильными кранами или клапанами с расходомерами.

Для этого на самом длинном контуре регулировочный клапан необходимо максимально отпустить в открытое положение, и относительно это контура выставляются расходы последующих петель. Вычисляем соотношение петель, и балансируем систему. Например, у нас есть четыре контура 80, 60, 60 и 40 метров. Самый длинный открыт максимально, по 60 метров необходимо прикрутить на треть, а самый короткий мы прикручиваем на половину.

При кажущейся сложности процесс регулирования теплого пола достаточно прост, и Вы сможете отрегулировать коллектор своими руками затратив немного времени.

Следует заметить, что коллекторы с расходомерами позволяют настроить систему быстро, точно и получить максимально эффективную работу, а применение коллекторов с регулировочными вентилями дают работоспособную систему, но все настройки делаются приблизительно и окончательно регулируются по ощущениям в процессе эксплуатации.

Правильность настройки контуров теплого пола можно проверить по температуре теплоносителя в обратном контуре. Разность температур на входе и выходе должна быть одинаковой на всех контурах. Так как в петли заходит теплоноситель с одинаковой температурой, то выравнивание производим по показаниям на обратном коллекторе. Данную операцию можно произвести по термометрам, если они были предварительно установлены, или же применить электронный термометр (например, пирометр). Для начала определяем разницу температур на самом длинном контуре, и в соответствии с этими показателями проверяем все остальные контура. Если показания одинаковые – значит система настроена правильно, если есть отклонения, то корректируем петли, приоткрывая или закрывая регулировочные вентиля.

Собрать коллектор на практике не так сложно, и при желании это можно сделать самостоятельно, а в нашем интернет магазине Вы всегда сможете купить как отдельные комплектующие, так и готовые решения для водяного теплого пола проверенных производителей по приемлемым ценам.







Руководство по установке коллекторов мокрого напольного отопления

Если вы устанавливали какие-либо системы мокрого напольного отопления, вы знаете, что коллектор является центральной частью. Здесь сходятся трубопроводов из каждого района, и куда подается/смешивается подача горячей воды от источника тепла.

Выбор, установка и техническое обслуживание коллектора могут быть трудными, а неправильный выбор может привести к последствиям, таким как трещины и утечки, которые могут привести к неэффективной работе системы.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола . В этом руководстве вы узнаете:

• Как работает коллектор UFH
• Как правильно выбрать коллектор
• Стандартные размеры коллектора UFH
• Кто должен устанавливать коллекторы UFH
• Как установить мокрый коллектор UFH
• Как подключить коллектор UFH
• Как сбалансировать систему теплого пола
• Где разместить коллектор UFH
• Распространенные проблемы с коллектором UFH
• Как регулировать, прокачивать и обслуживать коллектор UFH



Как работает коллектор теплого пола?

Коллекторы используются в системах напольного отопления для управления потоком воды через систему, чтобы обеспечить равномерное комфортное тепло по всему полу. Коллектор действует как узел системы отопления, соединяющий ваши подающие и обратные линии в центральном месте.

Коллектор состоит из подающего и обратного коллекторов. Коллектор потока оснащен расходомерами, которые четко показывают скорость потока, достигаемую в каждом контуре.

Каждый контур на возвратной планке имеет клапан для открытия/закрытия контура – ​​обычно он управляется исполнительным клапаном, который реагирует на запрос тепла от комнатного термостата.



Правильный выбор коллектора для напольного отопления

Коллекторы Ambiente из нержавеющей стали предназначены для использования с водяными системами напольного отопления. Их можно использовать либо в сочетании с насосом/смесителем, либо подсоединять непосредственно к центральному источнику смешивания/перекачки тепла.

Коллектор изготовлен из прессованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый коллектор подвергается испытанию давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным воздухоотводчиком, который можно легко заменить на автоматический. Точка наполнения/слива с соединительным шлангом расположена как на подающем, так и на возвратном патрубке.





Во многих системах напольного отопления вода подается насосом и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насос/блендер, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос/блендер в форме CircoMax, уникального для Ambiente и обладающего следующими преимуществами: , который может поместиться в распределительный шкаф

+   Агрегат легко переносится с одной стороны коллектора на другую (влево или вправо) без необходимости регулировки или модификации агрегата автоматический насос UPM3 25-70

+ Может перекачивать более длинные контуры, чем традиционные насосные агрегаты с коллектором градусов, что является преимуществом при вводе в эксплуатацию и первоначальной настройке, а это означает, что системы можно оставить работающими при низкой температуре подачи, не угрожая чувствительным напольным покрытиям.

+  Ambiente также предлагает распределительные шкафы для всех размеров коллекторов

Размер и тип коллектора, необходимого для напольного отопления, зависит от проекта, количества комнат, напольного покрытия и типа используемой системы напольного отопления. приниматься во внимание.

Ambiente может порекомендовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам подробности вашего проекта, и мы порекомендуем лучший коллектор для использования .



Стандартные размеры коллектора напольного отопления



Схема коллектора напольного отопления (схема) Схема коллектора Ambiente из нержавеющей стали.



Кто должен устанавливать коллекторы напольного отопления?

Коллекторы напольного отопления должны устанавливаться только квалифицированными монтажниками систем напольного отопления, а также сантехниками и инженерами-теплотехниками. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист прокладывал трубы и устанавливал коллектор.

Ambiente работает с опытными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию .



Как установить коллектор влажного теплого пола

Коллекторы Ambiente поставляются в собранном виде и перед установкой их просто нужно закрепить на кронштейнах. После того, как вы уложили клипсы и проверили планы системы напольного отопления, чтобы увидеть количество и длину каждого необходимого контура, вы можете установить коллектор.

1.  Начав с одной стороны коллектора, подсоедините к стержню потока коллектора. Отметьте, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2.   Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу в зажимную рейку в соответствии с проектом системы.

3.  По завершении цикла следуйте тем же маршрутом обратно к коллектору и подсоединитесь к возвратной планке (нижняя полоса с синими крышками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4.  Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5.   После установки и подключения всех контуров к коллектору систему можно проверить под давлением.

Обратите внимание, что два коллекторных стержня смещены, чтобы трубы могли проходить за нижним стержнем для соединения с верхним стержнем – мы рекомендуем использовать верхний стержень в качестве подачи, а нижний – в качестве возврата.



Подключение коллектора теплого пола

Ambiente предоставляет установщикам электрические схемы, на которых показано, как подключить коллектор UFH для конкретной системы и используемого термостата.

Вот пример схемы подключения коллектора с одной зоной и термостатом PRT/E.



Как сбалансировать систему теплого пола

Баланс достигается путем регулировки расходомеров, чтобы гарантировать, что расход, подаваемый в каждую зону, находится на оптимальном уровне для обеспечения равномерного и комфортного тепла во всем помещении. пол.

Скорость потока необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в проектах компоновки труб и руководстве по установке. Ознакомьтесь с главными советами Installer Online для по установке и балансировке систем напольного отопления.



Где разместить коллектор теплого пола?

Коллекторы должны располагаться в легкодоступном месте, чтобы обеспечить возможность обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять не менее 200 мм между чистым полом и нижней частью коллектора, 75 мм сверху и не менее 50 мм с каждой стороны.



Распространенные проблемы с коллектором напольного отопления

Если система напольного отопления не работает должным образом, причиной может быть несколько распространенных проблем. К ним относятся:

+   Воздух в системе. Чтобы исправить это, вам потребуется стравить воздух из системы с помощью воздухоотводчика на стержне потока коллектора

+   Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на полосе расхода. Конструкция UFH даст правильные скорости, на которых они должны быть установлены

+   Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, систему необходимо промыть, чтобы удалить мусор



Как отрегулировать коллектор напольного отопления

Чтобы отрегулировать расход теплого пола нагревательного коллектора вам нужно будет отрегулировать расходомеры, повернув их, чтобы увеличить или уменьшить скорость потока.

В каждом контуре на стержне расходомера имеется расходомер для четкой индикации расхода, достигнутого в каждом контуре. Их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Скорость потока необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в проектах компоновки труб и руководстве по установке.





Удаление воздуха из коллектора напольного отопления

они позволят вам вытеснить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным воздухоотводчиком, который можно легко заменить на автоматический. Точка наполнения/слива с соединительным шлангом расположена как на подающем, так и на возвратном патрубке.

Заполнение и промывка системы:

1.   Закройте запорные шаровые краны, соединенные с коллектором на обеих штангах.

2.  Изолируйте все зоны, закрутив синие колпачки на нижней (обратной) планке и расходомеры на верхней (поточной) планке.

3.  Откройте первый расходомер (начните дальше всего от заправочного клапана) на верхней (расходной) планке (используйте красный воротник, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте захваты – только вручную). Убедитесь, что все остальные расходомеры закрыты, кроме контура, который вы промываете.

4.   Снимите черную пластиковую заглушку с наливного клапана на верхней (расходной) планке и установите шланг/шланг, который должен быть подсоединен к водопроводной сети. Откройте наполнительный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5.  Подсоедините подходящий шланг к сливному клапану на нижней планке.

6.   Полностью ослабьте синий защитный колпачок на нижней планке первой заполняемой зоны.

7.   Откройте кран на водопроводной сети и откройте сливной клапан на нижней планке с помощью ключа на обратной стороне заглушки.

8.   Пропускайте воду через контур до тех пор, пока из системы не будет удален воздух, закрывая синие колпачки на каждом контуре по мере его продувки.

9.   Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3–8.

10.  На этом этапе систему можно проверить под давлением, если необходимо, закрыв сливной клапан и открутив все синие защитные колпачки – давление должно расти медленно – подождите, пока оно поднимется до 4 бар, а затем закройте наполнительный клапан и перекройте водопроводную воду. Это должно быть оставлено на 24 часа, чтобы проверить любые значительные падения давления.



Обслуживание коллектора напольного отопления

Для обслуживания коллектора напольного отопления необходимо проверить давление в системе. Руководство по опрессовке можно найти в руководствах по установке Ambiente .

Необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, найти утечки и прокачать систему.

Коллекторы напольного отопления должны устанавливаться только квалифицированными монтажниками напольного отопления, а также сантехниками и инженерами-теплотехниками. Ambiente может предоставить установщикам всю документацию, руководства по установке, электрические схемы и техническую поддержку, необходимую для идеальной установки напольного отопления.

Свяжитесь с Ambiente сегодня, чтобы запросить расценки!

Свяжитесь с нами



Была ли эта статья полезной для вас? Ознакомьтесь с этими сообщениями в Руководстве по установке термостата для подогрева пола и о том, что следует учитывать перед установкой «модифицированного» подогрева пола?

Эта статья была написана Робертом Таффином.
Роберт является генеральным директором Ambiente и работает в сфере напольного отопления с 2012 года.

Что такое коллектор? Как работает коллектор отопления?

Что такое коллектор? Как работает коллектор отопления?

14 июля 2020 г.

от редактора

in Uncategorized

Yazının içeriği

• 1 Что такое система обогрева грунта?
• 2 Какой коллектор входит в систему обогрева грунта?
• 3 Сколько существует типов коллекторов?
• 4 Как работает тлеющий уголь, который является важным компонентом системы обогрева грунта?
• 5 Почему предпочтительнее грунтовое отопление?

Одной из самых примечательных деталей в поселениях является обеспечение теплом. Точно так же, как важность стояния в прохладных местах возрастает летом, особое внимание уделяется выбору мест, где нет проблем с отоплением, особенно зимой. Системы отопления, используемые в зданиях, могут различаться в зависимости от площади и стоимости, на которую это повлияет. В домах отопление обычно обеспечивается двухконтурным котлом. Сегодня истощение энергетических ресурсов повысило важность, придаваемую эффективности. Стремление достичь большей эффективности за счет меньшего расхода энергии относится и к отоплению. Другим методом утепления, который в последние годы стал более популярным благодаря своей эффективности, является теплый пол. Один из самых любопытных вопросов – как работает теплый пол. Какая польза от коллектора, используемого в системе теплого пола, которая имеет другую систему? Сколько существует типов коллекторов и какой из них лучше? Какие соображения перед выбором? В этой статье мы сначала расскажем вам о системе теплого пола, а затем привыкнем отвечать на ваши вопросы о том, что такое коллектор и как он работает.

Что такое система обогрева грунта?

Теплый пол просто означает, что отопление в поселке начинается с цоколя. Он направлен на обогрев большего количества площадей за единицу энергии. Одна из проблем, на которую пользователи больше всего жалуются в методах нагрева, заключается в том, что тепло распределяется неравномерно. В одной области поддерживается идеальная температура, а в другой холодно. Увеличение удельной энергии для прогрева может увеличить стоимость, а иногда и не решить проблему. Вот почему компоненты в тепловых системах очень важны. При методе теплого пола пол укладывают кабелями или трубами, и таким образом обеспечивается обогрев. Существует два основных метода выполнения нагрева. Первый – это метод преобразования электрической энергии в тепловую. Используются резистивные кабели. Второй способ – система оборотной воды, нагретой от внешнего источника в трубах, проложенных по земле. Короче говоря, есть два метода: электрический теплый пол и водяной теплый пол.

Кабели теплого пола укладываются равномерно по полу поселка. Таким образом, обеспечивается однородный отвод тепла. Тепло от земли поднимается в воздух и распространяется по всей местности. В обеих системах отопления обеспечивается равномерный отвод тепла во всех областях. КПД от единицы энергии высокий.

Системы обогрева пола – это система обогрева пола, состоящая из кабелей или труб, проложенных внутри бетонных полов зданий. Отопление с помощью радиатора гарантирует, что такие области, как стены и потолки, будут теплее, в то время как система обогрева пола обеспечивает равномерное распределение тепла по площади. Человек может длительное время находиться в средах с идеальной температурой благодаря строению своего тела. С системой подогрева пола идеальная температура обеспечивается от земли, оставляя человеку возможность наслаждаться только видом дождя или снега. Эффективную защиту энергии при сохранении здорового и равномерного отопления обеспечивает частое использование системы подогрева пола. При этом стоимость вполне доступна по сравнению с затрачиваемой энергией и обеспечиваемой эффективностью.

Какой коллектор входит в систему обогрева грунта?

Системы напольного отопления представляют собой сложную конструкцию с кабелями или трубами, проложенными по полу. Коллектор – это основная труба, из которой собирается жидкость из трубы малого сечения. По сути, это еще и распределительный элемент системы теплого пола. Коллектор имеет одну горизонтальную большую колонну и несколько труб, выходящих из них. Длина труб, ведущих к разным областям, регулируется в зависимости от того, где они достигают. Коллектор обеспечивает сбор труб в определенном месте, предотвращая попадание бетона на прокол. Это также позволяет установленной установке достигать различных регионов. Системы напольного отопления должны быть разделены на большее количество зон в зависимости от размера жилого помещения, чтобы можно было добиться равномерного отвода тепла. Коллектор также является одним из основных элементов, входящих в состав системы теплого пола, что обеспечивает выполнение этой задачи. Так как это одна из основных частей в работе системы теплого пола, ее выбор очень важен. Выбор качественной марки обеспечивает долговечность коллектора и бесперебойную работу системы. Так как каждый кабель или труба, проложенная по земле, является местом ее сбора, отсюда также осуществляется регулирование тепла.

Сколько существует типов коллекционеров?

Коллектор имеет обходные трубы. В зависимости от состояния всех труб коллектор следует размещать в центральном и легкодоступном месте. Также важно, чтобы он находился в защищенном месте. Он не должен подвергаться воздействию таких факторов, как вода, ветер или удары. У коллекторов есть клапаны, которые контролируют давление, которое заполняет обратные трубы. С помощью этих клапанов обеспечивается контроль различных значений давления, поступающего в разные контуры.

Существует два типа коллекторов в зависимости от типа и чувствительности клапанов. Первый представляет собой плоский коллектор, а второй — коллектор с регулируемым потоком. Управление также можно получить с помощью плоского коллектора, и чувствительность этих коллекторов к величине давления, которое необходимо отрегулировать, низкая. В коллекторах с регулировкой потока можно увидеть количество потока, проходящего через трубы. Коллекторы с регулируемым расходом, которые являются дополнительными коллекторами, имеют много преимуществ. Поэтому рекомендуется для теплых полов. Независимо от типа коллектора, его подбором должны заниматься специалисты, чтобы безотказно работал долгие годы. Выбор, который предстоит сделать, может варьироваться в зависимости от ширины отапливаемой площади, длины труб и других факторов.

Как работает тлеющий уголь, который является важным компонентом системы обогрева земли?

Коллекторы имеют обходные трубы. Количество потока в этих трубах можно регулировать, а количество тепла каждой отдельной трубы можно регулировать. Эта часть, обеспечивающая равномерное и желаемое распределение тепла, является одной из основных частей системы теплого пола. Благодаря значению, которое можно считать с коллекторов, в случае каких-либо неполадок в системе теплого пола работа ведется на подключенной линии без остановки системы. Клапаны устанавливаются для управления специальными трубами в каждой зоне, предназначенной для обогрева. Таким образом, регулирование нагрева может быть достигнуто путем открытия и закрытия клапанов. Устройства выпуска воздуха также могут быть легко установлены в коллекторах с регулируемым расходом. Коллекторы, прошедшие испытания на герметичность и отличающиеся высокой надежностью, также безопасны для окружающей среды.

Коллекторы, выполненные в виде горизонтальной колонны, имеют несколько отводов. Как разместить эти трубы, которые доходят до каждой зоны отдельно, и их длину должны рассчитывать профессионалы. Расположение коллектора должно быть на легком расстоянии от всех зон. Точка выхода, где находится каждая труба, контролируется отдельным клапаном. Температуру можно регулировать, считывая величины давления, проходящего через трубы. Этот метод очень привлекателен для людей, которые считают идеальной разную температуру в разных комнатах. Например, тот, кто проводит время в гостиной в течение дня, может закрыть вентиль спальни. Даже температура в 1-2 градуса в долгосрочной перспективе позволяет сэкономить серьезные деньги. Экономия вносит свой вклад в бюджет и уменьшает количество энергии, которую можно потратить из природы, и поэтому очень ценна.

Почему предпочтение отдается наземному отоплению?

Теплый пол является одним из часто предпочитаемых методов отопления, так как он безопасен для окружающей среды, равномерно и эффективно распределяет тепло по всей площади.
