Монтаж пленочного теплого пола

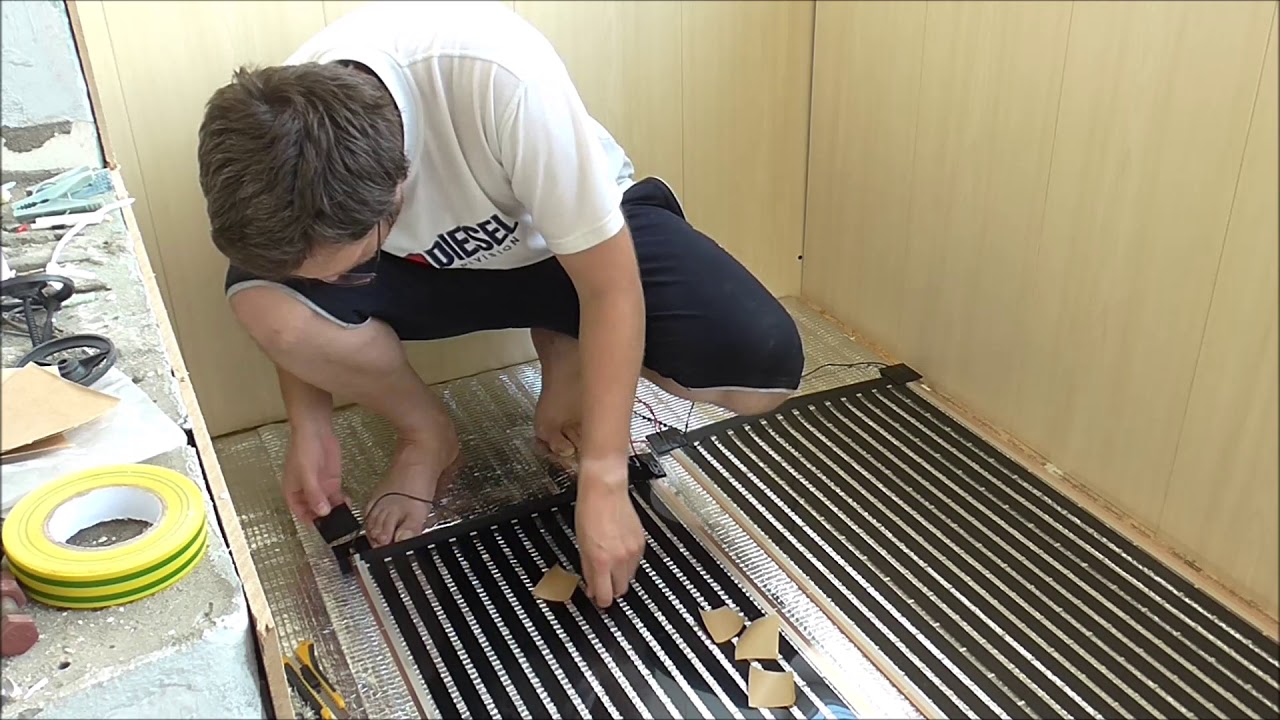

Видеоинструкция по монтажу теплого пола
1. Меры безопасности и предосторожности
- 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
- 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
- 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
- 1.4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
- 1.5 Запрещается эксплуатация системы без терморегулятора.
- 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
- 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
- 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.
Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!
2. Предварительная подготовка
Основание пола должно быть ровное и сухое.
Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).
- 2.1. Определите место расположения терморегулятора.
- 2.2. Определите конфигурацию зоны обогрева.
- 2.3. Составьте схему расположения греющих полос.
- 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.
Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).
Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.
Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).
Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.
Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!
3. Монтаж пленочного теплого пола
3.
1. Установка теплоизоляции Heat Plus Hard Cover- 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
- 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
- 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.
3.2. Установка инфракрасной пленки Heat Plus
Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!
- 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
- 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:
Р полосы = Р пленки * ширину пленки * длину полосы
R полосы = U / Р полосы
Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м
Р пол = 150 * 0,5 * 8 = 600 Вт
R пол = 220 * 220 / 600 = 80 Ом
Не продолжайте работ без первичного тестирования каждого элемента.
Показания тестера должны соответствовать расчетным с учетом нормативных допусков.
- 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.
- 3.2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.
- 3. 2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.
- 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.
Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.
Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.
2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.
Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.
ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:
- 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
- 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
- 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.
- 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!
ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:
- 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
- 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
- 3.2.7.3. Припаяйте провод к шине.
- 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!
Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.
3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS
Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.
Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!
- 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
- 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
- 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.
- 3. 3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
- 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
- 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
- 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
- 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).
Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.
Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.
3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS
В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.
При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.
- 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.
- 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.
Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
3.5. Установка напольного покрытия
- 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.
- 3.5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
- 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.
Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.
Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.
При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.
После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.Гарантия
Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.
Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.
При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.
Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.
ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.
По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.
Смотрите также:
- Пленочный
теплый пол - Комплектующие
для теплых полов - Терморегуляторы
для теплого пола
установка ленточного пола, как подключить инфракрасный пол, как монтировать пленку
Содержание:
Где лучше всего стелить тёплую плёнку
Специфика монтажа плёночного пола
Как работает тёплый пол
Какие могут быть ошибки при монтаже, и к чему они приведут
Плюсы и минусы инфракрасного плёночного пола
Как правильно выбрать тёплую плёнку
Как подготовить основание
Схема монтажа
Как подключать плёночный тёплый пол
Финишное покрытие
Видео
Способов обогрева помещений сейчас очень много.
Заслуженной популярностью пользуется ленточный тёплый пол. Его несложно смонтировать самостоятельно, если внимательно почитать инструкцию и послушать советы мастеров, у которых уже есть опыт подключения инфракрасного пола.
Такой вид обогрева можно использовать как основной источник тепла, но чаще его ставят в качестве дополнительного варианта.
Где лучше всего стелить тёплую плёнку
Ограничений к установке плёночного тёплого пола практически нет. Его можно монтировать в любом помещении, где выдержаны требования к подключению электроприборов.
В домах и квартирах инфракрасный пол ставят в ванной комнате, тем самым получая тёплый кафель под ногами. Этот современный вид обогрева подходит под ламинат или любое другое финишное покрытие в спальне, кухне, столовой, прихожей или детской комнате.
Хорошо зарекомендовал себя этот источник обогрева в больницах, детских садах и школах.
Есть варианты, когда его устанавливают на стены или даже на потолок.
Специфика монтажа плёночного пола
Монтаж плёночного тёплого пола можно выполнять на сухое чистое основание, где нет сильных перепадов по высоте и острых предметов. Какой-то особенной подготовки черновой пол не требует. Его накрывают одним слоем теплоизоляционного материала, и можно делать монтаж инфракрасного пола.
В двух словах работы выполняются следующим образом: на полу монтируются плёнка и термодатчик, которые затем подключаются к электрической сети через терморегулятор. Перед тем, как укладывать чистовой пол, проверяют работоспособность конструкции.
Инфракрасный тёплый пол обязательно накрывается гидроизоляционным материалом для защиты от возможного проникновения влаги. В качестве гидроизолятора можно использовать обыкновенную полиэтиленовую плёнку.
Как работает тёплый пол
Тепло идёт за счёт инфракрасного излучения.
Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не требует какой-то особой тепло стяжки, как при обычном электроподогреве. Отдавать тепло помещению будет напольное покрытие.
Жители домов и квартир, которые пользовались таким способом обогрева, отмечают его схожесть с естественным солнечным теплом.
Чтобы плёночный инфракрасный пол стал основным источником обогрева, он должен занимать не менее 70 процентов площади помещения. В качестве дополнительного — достаточно 40 процентов.
Какие могут быть ошибки при монтаже, и к чему они приведут
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.
Однако иногда допускают следующие ошибки:
- Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
- Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
- Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
- Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электроцепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
- Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
- Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.
Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
Плюсы и минусы инфракрасного плёночного пола
Достоинств у инфракрасного тёплого пола немало:
- невысокая цена материалов для монтажа, куда входят сама плёнка, терморегулятор и кабели;
- лёгкость монтажа, который можно сделать самостоятельно, специальных знаний и навыков не требуется;
- возможность очень быстро (за несколько часов) смонтировать обогревательную систему, причём в одиночку, без помощников;
- тёплую плёнку можно применять как единственный источник обогрева и отказаться от всех остальных дорогостоящих в монтаже и обслуживании тепло систем;
- специалисты утверждают, что инфракрасное тепло благотворно сказывается на здоровье человека.
Недостатков у плёночного пола немного:
- достаточно высокое энергопотребление, которое ощущается на больших площадях: например, в комнате площадью в 20 кв. м. эта система будет потреблять 1,5 кВт/ч.;
- в отличие от, например, водяного контура с теплоносителем, инфракрасные полы практически сразу остывают при отключении системы;
Кроме того, нужно учитывать тот факт, что работа инфракрасного тёплого пола зависит от бесперебойной подачи электричества.
Как правильно выбрать тёплую плёнку
Выбирают плёнку, как правило, отталкиваясь от её мощности. Для комфорта в помещении, в качестве дополнительного обогрева, используют изделие мощностью 150 Вт/кв.м. Для того чтобы плёнка смогла справиться с задачей единственного источника тепла в помещении, требуется мощность не менее 220 Вт/кв.м.
Медные провода для соединения плёнки выбирают в соответствии с мощностью изделия.
Чтобы выбрать терморегулятор, следует познакомиться с рекомендациями производителя плёнки. Выбирают изделие с небольшим запасом мощности. Если устройство будет работать на пределе своих возможностей, оно перегорит раньше срока.
Как подготовить основание
Прежде чем приступать к подготовке основания, определяют место подключения тёплого пола. В стене делают углубление для термостата и канавки проводки. После этого поверхность тщательно очищают от мусора и пыли. Особенно надо проследить, чтобы не осталось металлических предметов или других острых неровностей. Допускаются перепады высоты пола не более 0,3 см. Такие неровности могут быть в местах стыка досок или железобетонных панелей.
Как монтировать плёночный теплый пол, если неровности глубокие? Придётся сделать тонкую цементную стяжку, либо обойтись мелким ремонтом дефектов. В этом случае надо дождаться полного высыхания раствора.
Если черновая поверхность холодная (первый этаж), её застилают теплоизолятором. В квартирах выше первого этажа в этом нет необходимости. Иногда требуется начинать с укладки полиэтилена, если есть вероятность, что снизу будет тянуть сыростью (например, от подвального помещения).
Обычно производители плёнок советуют, какой теплоизолятор лучше использовать. Его толщина должна быть не менее 0,3 см. Это важно не только для лучшей теплоизоляции, но и для того, чтобы можно было впоследствии аккуратно запрятать выступающие части соединений проводов в углубления, сделанные в теплоизоляторе.
Схема монтажа
Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.
Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки.
Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.
Совет. Чтобы уменьшить количество соединений, укладывают плёнку вдоль длинной стороны комнаты.
Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать. Это указание очень важно соблюдать.
Разрезают плёнку строго по специальным линиям разреза. Внахлёст укладывать плёнку нельзя. Между полосами должно остаться расстояние в 0,5 см. Скотчем плёнку сразу фиксируют, пока она не сдвинулась. Несоблюдение этих требований приводит к тому, что тёплый пол выйдет из строя.
Как подключать плёночный тёплый пол
Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.
Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.
Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.Совет. Чтобы сэкономить кабели, плёнку соединяют со стороны рядов, расположенных ближе к терморегулятору.
Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.
Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.
Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, неслышно постороннего пощёлкивания, нет искрения, значит, всё нормально.
Когда испытание прошло успешно, можно укладывать финишное покрытие.
Финишное покрытие
Когда требуется стелить ламинат или паркет, то достаточно положить поверх плёнки гидроизоляционный материал (полиэтиленовую плёнку). Для ковролина или линолеума понадобится ДВП или фанера. Твёрдое покрытие нужно для того, чтобы защитить инфракрасную плёнку от возможного механического повреждения при эксплуатации. Читайте также: «Как постелить ламинат своими руками – инструкция от специалиста».
Большой плюс такого простого монтажа в том, что тёплые полы легко демонтировать в любое время: например, при переезде или при капитальном ремонте помещения.Совет. Перед тем, как приобретать линолеум для укладки поверх тёплого пола, нужно убедиться в качестве изделия, чтобы исключить его деформацию при нагреве.
Пленка для теплого пола – Инструкция по установке
Монтаж теплых полов с инфракрасной нагревательной пленкой
По этой ссылке вы можете скачать инструкцию Установка нагревательной пленки
M Материалы:- Инфракрасная нагревательная пленка ENERPIA DAEWOO в соответствии с вашими потребностями;
- Изоляционные листы толщиной более 5 мм;
- Изоляционная лента на битумной основе гидроизоляционная;
- Электрический гибкий кабель;
- Соединительные зажимы (компрессорные клеммы) – используются для соединения кабелей с нагревательной пленкой;
- Скотч;
- Термостат с блоком питания 120-240В переменного тока;
- Плоскогубцы.
- Измерьте площадь помещения и сделайте схему, как инфракрасная пленка будет укладываться на пол.
- Подготовьте все необходимые материалы.
- Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
- Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
- Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.
Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:
I Установка:СХЕМА ПОМЕЩЕНИЯ
- измерьте площадь помещения и составьте схему, как будет располагаться нагревательная пленка положить на пол
- показать на схеме расстановку мебели
- оставьте 10 см между стенами и нагревательной пленкой
ИЗОЛЯЦИЯ
- Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
- Таким же материалом можно изолировать промежутки между листами.
Укладка инфракрасной нагревательной пленки
- Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
- Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
- Закрепите края пленки скотчем для фиксации.
Соединение клемм компрессора с помощью многожильных кабелей
- Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
- Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
- Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
- Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
- Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
- Изолируйте все открытые стороны медной полоски.
- Соедините нагревательную пленку с многожильным кабелем параллельно.
Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.Крепление датчика температуры.
- Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
- Под датчиком прорежьте прорезь в изоляции.
- Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.
Соединение термостата
1. Установите термостат, следуя инструкциям производителя.
2. Проверьте измерение общего сопротивления.
Внимание! Измерения сопротивления производились при выключенном питании!
3. Проверить ток системы отопления.
Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1.
Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.
Для получения более подробной информации пишите на почту
Тепловые маты ThermoFilm | ThermoSoft
Купить сейчас- Мощность 11 Вт/фут² разработана для ламината, винила или ковра
- Совместима с ламинированным полом со встроенной подложкой
- Разработана для сочетания со многими вариантами подложки
- Укороченная на месте и доступны с шагом в 1 фут
- Прокладывается просто под плавающим полом
1098 отзывов
Термопленка идеально сочетается с плавающими виниловыми, ламинированными или ковровыми полами. Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта.
ThermoFilm — единственная система обогрева, которую можно укоротить в полевых условиях.
Пленка для обогрева пола
Комбинируйте коврики по мере необходимости, чтобы разместить открытое пространство для прогулок, избегая областей, закрытых шкафами, туалетными столиками или другими стационарными приспособлениями. Нагревательные маты можно укоротить, но нельзя изменить форму. Каждый мат будет подключаться к термостату, поэтому маты большего размера сокращают количество необходимых подключений. На единственном термостате коврики на 120 В покрывают до 163 футов²; Коврики на 240 В покрывают площадь до 327 футов². НЕ СМЕШИВАЙТЕ НАПРЯЖЕНИЕ. Свяжитесь с нами для помощи в проекте.
| Артикул | Размер | Мощность | Цена | Кол-во |
|---|---|---|---|---|
| 36 TFLM120-2 | 3,0 x 2,0 фута 6 футов² | 0,6 А 66 Вт | | |
| 36TFLM120-3 | 3,0 фута x 3,0 фута 9 футов² | 0,8 А 99 Вт 90 166 | | |
| 36TFLM120-4 | 3,0 x 4,0 фута 12 футов² | 1,1 А 132 Вт | | 9016 1 |
| 36TFLM120-5 | 3,0 x 5,0 футов 15 футов² | 1,4 А 165 Вт | | |
| 36TFLM120-6 | 3,0 x 6,0 футов 18 футов² | 901 65 1,7 А | ||
| 36TFLM120-7 | 3,0 x 7,0 футов 21 фут² | 1,9 А 231 Вт | | 901 61 |
| 36TFLM120-8 | 3,0 x 8,0 футов 24 фута² | 2,2 А 264 Вт | | |
| 36TFLM120-9 | 3,0 x 9,0 футов 27 футов² | 90 165 2,5 А | ||
| 36TFLM120-10 | 3,0 x 10,0 футов 30 футов² | 2,8 A 331 Вт | | 90 179|
| 36TFLM120-11 | 3,0 фута x 11,0 фута 33 фута² | 3,0 А 364 Вт | | |
Стр. 39,95 99,95 $ 15,95 $ 69,95 $ Электрические принадлежности19,95 $ 19,95 $ 109,95 $Инструменты и комплектыКак установить нагревательные маты ThermoFilmЭтот обзор не заменяет полного прочтения Руководства по установке.Приведенные ниже шаги проведут вас от начала до конца, но, пожалуйста, обратитесь к полному Руководству по установке или позвоните нам, чтобы обсудить более подробный план установки. 9№ 0047 Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу, и они могут работать практически с любым другим типом напольного покрытия, если его залить цементом! Перед началом укладки:
1 Убедитесь, что у вас достаточно материала
Коврики ThermoFilm ДокументыРуководство по установкеГарантияСпецификацияКоврики ThermoFilm Часто задаваемые вопросыЧто такое ThermoFilm?ThermoFilm представляет собой мощную тонкую систему излучающих нагревательных матов, которая обеспечивает равномерный нагрев любого плавающего пола. ThermoFilm сочетается с большинством вариантов подложек и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство!Купить сейчас Безопасно ли использовать этот продукт дома или в офисе?Да. Все наши решения для обогрева пола проходят тщательную разработку и контроль качества, чтобы убедиться, что ваша система обогрева пола надежна и безопасна. Купить сейчас Могу ли я использовать термопленку с материалом для пола? Что делать, если в моем проекте используется подложка? ThermoFilm совместима с широким спектром напольных покрытий, таких как винил, ламинат и ковер. ThermoFilm укладывается непосредственно под плавающий пол и совместим с различными вариантами подстилающего слоя. Просто разложите подложку, а затем поместите термопленку поверх подложки. Вы также можете установить термопленку под слой МДФ. Затем маты ThermoFilm подключаются параллельно термостату напольного отопления. Количество матов и планировка комнаты будут влиять на точный процесс соединения нагревательных матов вместе. увеличит высоту пола примерно на 1/32 дюйма. В зависимости от типа напольного покрытия или возможного наличия подкладочного слоя, эта высота может оказаться незначительной в соответствии с отраслевыми стандартами, допускающими отклонение высоты пола. Купить сейчас Можно ли комбинировать более одного мата или кабеля, чтобы поместиться в пространстве?В большинстве проектов используется более одного мата, но это означает, что несколько матов подключаются параллельно к термостату. Следует помнить, что вы не последовательно соединяете проводку или удлиняете маты, а комбинируете их, чтобы покрыть соответствующие квадратные метры. Купить сейчас Могу ли я разрезать, укоротить или изменить форму термопленки? Термопленку можно укоротить, обрезав указанные места на матах. Участки, утвержденные для рубки, будут четко описаны в прилагаемой документации. Отводящие провода, также известные как холодные отводы, поскольку они не выделяют тепло, можно обрезать, укоротить или соединить с дополнительными холодными отводами, чтобы удлинить их. Купить сейчас Что делать с участками, не охваченными системой отопления?ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять области, которые не нагреваются, каким-либо пустым материалом. Купить сейчас Сколько ватт на квадратный фут выдает ThermoFilm?ThermoFilm производит 11 Вт тепла на квадратный фут. Купить сейчас Сколько будет стоить эксплуатация этой системы? Стоимость эксплуатации — сложный вопрос, поскольку тарифы на электроэнергию зависят от района, изоляции дома и даже от времени суток. Иногда нам нравится отвечать на вопрос дополнительным вопросом. Обычно нас спрашивают о том, «насколько сильно нагревается» система, по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточное количество тепла, чтобы адекватно обогреть ваше пространство? Если это так, то правильно установленная термопленка может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в помещении. ThermoFilm не требует регулярного обслуживания после правильной установки и при условии, что ее не трогают (помните, что ваша излучающая система находится внизу, когда вы планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но за 17 лет существования на рынке мы еще не видели, чтобы мат ThermoFilm вышел из строя из-за старости. Тогда позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас Особенности ковриков ThermoFilm:
Наши обязательства перед вамиПоддерживаются реальными людьми Мы знаем, что быть лучшим означает не только превосходную продукцию, но и превосходное обслуживание. | ||||
Дайте нам знать, если у вас есть какие-либо вопросы, потому что мы здесь, чтобы помочь. Одно примечание, которое вы должны иметь в виду, заключается в том, что термопленка не предназначена для влажных помещений, таких как ванные комнаты. У нас есть другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для кафельного или инженерного деревянного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, которая есть на некоторых виниловых полах. Купить сейчас
Подробные указания см. в руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас
В то время как вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и вам будет необходимо спланировать вашу компоновку соответствующим образом. Купить сейчас
Кроме того, затраты на эксплуатацию еще больше усложняются, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии на общих затратах на коммунальные услуги из-за сокращения использования вашего традиционного ОВК, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло. Итак, учитывая нюансы описания эксплуатационных расходов на электрическую систему лучистого отопления, мы рекомендуем обсудить эксплуатационные расходы по вашему индивидуальному проекту с одним из наших специалистов.Купить сейчас
На практике этого более чем достаточно даже в экстремально холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы обеспокоены тем, что выбранный вами материал для пола нагревается слишком сильно? Если да, то не бойтесь! ThermoFilm предназначена для щадящей, надежной и постоянной подачи тепла к материалу пола. Если вы нагреваете более чувствительный к температуре материал пола, вы можете обеспечить здоровый пол с помощью соответствующего использования вашего термостата. Просто позвоните нам, если вам нужно руководство. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это вас беспокоит! Купить сейчас
Гарантия на термостаты, которые мы предлагаем, составляет 3 года, поскольку мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электротехническими нормами рекомендуется заменять каждые 3 года. Замена термостата проста, легка и недорога. Купить сейчас
