Полиэтиленовые технические трубы: Трубы ПНД технические.ПНД трубы технические из полиэтилена низкого давления.

Трубы ПНД технические.ПНД трубы технические из полиэтилена низкого давления.

Главная \ Трубы ПНД технические

Трубы ПНД технические— это безнапорные полиэтиленовые трубы, которые производятся из вторичного сырья и отходов полиэтилена низкого давления (ПНД) марок ПЭ-32,ПЭ-63,ПЭ-80 и ПЭ-100, и предназначены для использования в технических целях. Технические полиэтиленовые трубы производятся с наружными диаметрами от 20 мм до 250 мм, и имеют в основном черный цвет с разными оттенками вплоть до серого цвета ( более светлый цвет трубы  свидетельствует о более низкой жесткости).

Поставка технических труб из полиэтилена низкого давления осуществляется несколькими видами: прямыми отрезками труб и в бухтах. Технические трубы ПНД в зависимости от наружного диаметра поставляются к потребителю различными видами: с диаметром  от 20 мм до 75 мм поставляются в бухтах длиной по 100-200 м, с диаметром от 90 мм до 110 мм поставляются в бухтах длиной по 100 м или в отрезках различной длины, с диаметром более 110 мм поставляются только в отрезках длиной по 12 м.

Технические ПНД трубы в зависимости от толщины стенок выпускаются следующих типов:



Области применения труб ПНД технических

Трубы ПНД технические предназначены для прокладки скрытых и подземных кабель-каналов, и используются в качестве труб-оболочек, с целью защиты от механических повреждений и других внешних воздействий (грязь,влага,вода и т.п.) электрических кабелей, телефонных линий и других различных коммуникационных проводов. Такие трубы незаменимы при прокладке различных электрических и компьютерных сетей, так как они очень легко монтируются в стены и не разрушаются в процессе эксплуатации.

Так же технические трубы ПНД широко применяются в безнапорных системах водоотвода, а именно: в дренажных системах, в ливниевых и канализационных водоотводных системах, в системах мелиорации и орошения.  Вследствии более дешевой цены по сравнению с другими трубами, полиэтиленовые технические трубы часто применяются для устройства безнапорной канализации в загородных домах и на дачных участках.

Технические трубы ПНД в отличие от других труб из полиэтилена различных марок, запрещено применять в системах питьевого водоснабжения и других напорных трубопроводах.

Соединение технических труб ПНД происходит с помощью полиэтиленовых фитингов: муфты, отводы и тройники. А в случае использования технических труб в канализации, или в случае необходимости создания герметичного соединения, то соединение технических ПНД труб должно производится при помощи компрессионных фитингов или сваркой встык.

Прайс-лист,цены трубы ПНД технические



Компания «Трубополимер» занимается производством технических труб  ПНД . Наша компания предлагает для продажи технические трубы из полиэтилена по низким ценам. Вся наша продукция имеет необходимые сертификаты соответствия и разрешительную документацию. Если вы хотите купить трубы ПНД технические сделайте заказ на сайте или позвоните по тел: 8 (495) 743-45-49.



Труба полиэтиленовая техническая

ПНД (ПЭ) трубы технические применяются для прокладки связных и электрических проводов, защиты подземных кабелей от различного рода механических повреждений и от воды Не используются в напорных трубопроводах, особенно в хозяйственно-питьевом водоснабжении (техническая ПНД труба безнапорная(!)).

Производят их из полиэтилена, второстепенным компонентом является переработанное вторичное сырьё. Изготавливаются не по стандарту ГОСТ, а всего лишь по ТУ изготовителя, благодаря чему ее стоимость в разы меньше аналогичных производимых труб из первичного материала. Из-за присутствия вторичного сырья отдельные куски труб свариваются между собой плохо, а значит, качество данных конструкций тоже плохое.

Аббревиатура ПНД – это «полиэтилен низкого давления»
Источник: http://sansovet.com/detali/truby/pnd-dlya-xolodnoj-vody.html

ббревиатура ПНД – это «полиэтилен низкого давления»
Источник: http://sansovet.com/detali/truby/pnd-dlya-xolodnoj-vody.html

Аббревиатура ПНД – это «полиэтилен низкого давления», что указывает на технологию изготовления:
Источник: http://sansovet.com/detali/truby/pnd-dlya-xolodnoj-vody.html

Аббревиатура ПНД – «полиэтилен низкого давления», указывает на технологию изготовления.

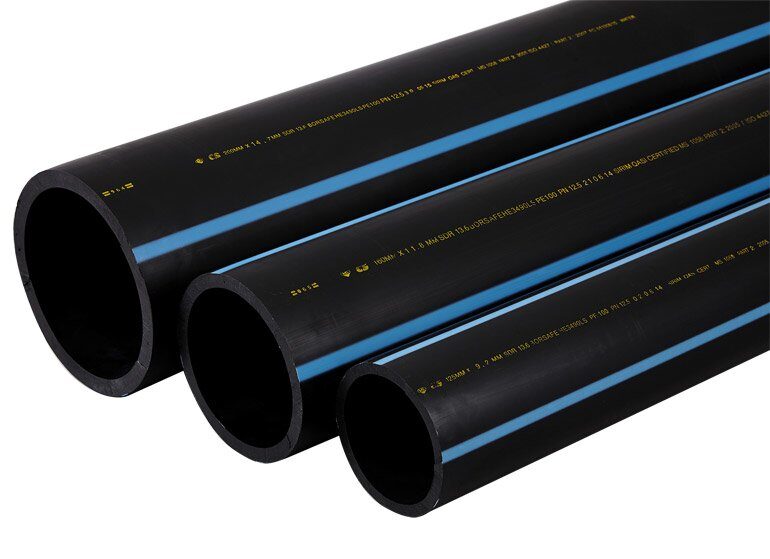

Трубы для водоснабжения. Этому типу полиэтиленовых труб характерно изображение синих полос на поверхности всей трубы. Изготавливаются в рамках ГОСТ 18599–2001. Их главное предназначение — перенос воды как для питья, так и для хозяйственных нужд. Вода транспортируется при температуре 400С и давлении, колеблющимся в интервале от 5 до 15 атмосфер.

Источник: http://septik.guru/truby/drugoe/truby-iz-polietilena-osobennosti-montazha-i-ekspluatatsii.html Septik.guru © Строим Канализацию Загородом

Трубы ПНД технические. Маркировка

Полиэтиленовая техническая труба черного цвета с различными оттенками, от темного до светлого, без полос какого либо цвета.

♦ Размеры бухты трубы ПНД

♦ Норма загрузки труб ПНД в машину

Преимущества труб ПНД

Источник: http://septik.guru/truby/drugoe/truby-iz-polietilena-osobennosti-montazha-i-ekspluatatsii.html Septik.guru © Строим Канализацию Загородом

Преимущества технических труб ПНД

Данные трубы обладают теми же самыми свойствами, что и обычные полиэтиленовые трубы, это: слабая электропроводимость, слабая горючесть изделия, прочность и гибкость трубы, позволяет производить монтаж в цементных стенах и твердых основаниях, химическая стойкость, позволяет производить скрытый монтаж под землей, стойкость к вредному воздействию окружающей среды, позволяет производить наружный монтаж без дополнительной защиты, надежность, долговечность (не менее 50 лет), и т. д.

Монтаж технических полиэтиленовых труб

  • стыковая сварка (встык) (температуре расплава 150 градусов), самый недорогой метод. Используются аппараты для стыковой сварки;

  • компрессионные фитинги;

  • муфтами с уплотнительным кольцом.

На вопрос: «Можно ли прокладывать техническую трубу ГНБ-методом?», ответ: — Нельзя. Причина в том, что технические трубы ПНД не выдерживают усилия на разрыв. Но технические трубопроводы ПЭ можно прокладывать методом протягивания в существующий футляр.



Сделать заказ и купить технические трубы ПНД (ПЭ)
по выгодным ценам Вы можете
по телефону +7 (495) 783-76-54, e-mail [email protected]

PPI Технические примечания

Технические примечания по ИЦП Перейти к основному содержанию

К началу страницы

ТЕХНИЧЕСКИЕ ПРИМЕЧАНИЯ



  • TN-4 — Одоранты в пластмассовых газораспределительных системах
  • TN-6 — Размеры полиэтиленовой катушки
  • TN-7 — Характер кривых разрушения при гидростатическом напряжении
  • TN-11 — Рекомендуемые пределы температуры для эксплуатации и монтажа термопластичных трубопроводов в условиях без давления
  • TN-13 — Общие указания по стыковой, седельной и раструбной сварке разнородных полиэтиленовых труб и фитингов. Документ находится на рассмотрении и недоступен; обращаться к персоналу PPI с вопросами.
  • TN-14 — Пластиковая труба в системах солнечного отопления
  • TN-15 — Устойчивость полиэтиленовой трубы со сплошными стенками к санитарно-сточным средам Документ находится на рассмотрении и недоступен. Свяжитесь с персоналом PPI с вопросами.
  • TN-16 — Метод расчета оценки производительности компонентов полиэтиленовых трубопроводов
  • TN-17 — Трубы и трубки из сшитого полиэтилена (PEX)
  • TN-19 — Жесткость труб для подземных самотечных труб Документ находится на рассмотрении и недоступен. Свяжитесь с персоналом PPI с вопросами.
  • TN-20 — Особые меры предосторожности при сварке седловых фитингов с трубопроводами топливного газа из полиэтилена под напряжением, находящимися под давлением, на основе расчетного коэффициента 0,40
  • TN-21 — Тестовое исследование PPI PENT
  • TN-22 — Руководство PPI по квалификационным испытаниям механических муфт для полиэтиленовых труб в системе водоснабжения или канализации под давлением — недоступно, ожидается пересмотр.
  • TN-23 — Руководство по установлению номинального давления для многослойных и соэкструдированных пластиковых труб. Документ в архиве.
  • TN-26 — Исследование эрозии латунных вставных фитингов, используемых в трубопроводных системах PEX
  • TN-27 — Часто задаваемые вопросы: Трубы из полиэтилена высокой плотности для систем распределения и передачи воды
  • TN-28 — Руководство по различиям в номинальном давлении водопроводной трубы из ПЭ между методами ASTM и ISO
  • ТН-30 — Требования к применению ремонтных материалов при изготовлении полиэтиленовой газопроводной трубы
  • TN-31 — Различия между системами трубопроводов из PEX и PB для подачи питьевой воды
  • TN-32 — Руководство по нанесению УФ-маркировки на трубы PEX
  • ТН-34 — заменен МАБ-02
  • MAB-02 — Общая процедура электромуфтовой сварки MAB для соединения в полевых условиях полиэтиленовых (ПЭ) труб диаметром от 14 до 30 дюймов
  • TN-35 — Общие указания по ремонту заглубленных напорных труб для питьевой воды из полиэтилена высокой плотности — этот документ больше не публикуется и включен в Справочник PPI по полиэтиленовым трубам, глава 15.
  • TN-36 — Общие указания по соединению напорных труб питьевой воды из полиэтилена высокой плотности с системами трубопроводов из DI и ПВХ — этот документ больше не публикуется и включен в Справочник PPI по полиэтиленовым трубам, глава 9.
  • TN-37 — Стандартная практика установки полиэтиленовой трубы с кольцевым гофрированным профилем для дренажа сельскохозяйственных угодий или контроля уровня грунтовых вод Отсутствует; обновление запланировано после завершения пересмотра ASTM F449. Свяжитесь с персоналом PPI с вопросами.
  • TN-38 — Полиэтиленовые фланцевые соединения
  • TN-39 — Рекомендуемая практика применения пестицидов и термицидов вблизи труб PEX
  • TN-42 был заменен ASTM F3190
    • .
  • TN-43 — Категоризация полиэтиленовых соединений для питьевой воды
  • TN-44 — Долговременная устойчивость полиэтиленовой (ПЭ) трубы AWWA C906 к дезинфицирующим средствам для питьевой воды
  • ТН-45 — Муфты механические для соединения полиэтилена — Ведется доработка документа, с вопросами обращаться к персоналу ЦБП.
  • TN-46 a — Универсальная гидростатическая процедура полевых испытаний
  • TN-47 — Требования к испытаниям полиэтиленовой смолы для поддержки пределов воздействия УФ-излучения ASTM D2513 для полиэтиленового соединения
  • TN-48 — Руководство по выбору толщины стенки трубы из полиэтилена высокой плотности на основе «Мини-ГНБ» (горизонтально-направленное бурение)
  • TN-49 — Рекомендации для сервисных трубок AWWA C901 в системах подачи питьевой воды
  • TN-50 — Руководство по выбору кабелепровода из полиэтилена высокой плотности
  • TN-51 — Структура, процесс и терминология стыковой сварки полиэтиленовых труб
  • TN-52 — Руководство по высокотемпературным применениям труб и труб PEX для непитьевых целей
  • TN-53 — Руководство по рейтингам стойкости к хлору труб и шлангов PEX для питьевой воды
  • TN-54 — Общие указания по выдавливанию полиэтиленовых труб в системах водоснабжения, нефти и газа
  • TN-55 — Материалы пластиковых труб для геополитики
  • TN-56 — Материалы для пластиковых труб вблизи встраиваемых осветительных приборов
  • TN-57 — Правильная интеграция медных труб и компонентов с трубными материалами PP-R для сантехнических применений
  • TN-58 — Руководство по обращению с кабелепроводами и воздуховодами из полиэтилена высокой плотности
  • TN-59 — Сравнение кабелепровода из полиэтилена высокой плотности и тканевого разделителя, установленных в качестве внутреннего воздуховода
  • ТН-60 — Контроль пластиковых труб, фитингов и соединений с использованием методов неразрушающего контроля и оценки
  • TN-61 — Сматываемый овальный кабелепровод из полиэтилена высокой плотности и набор катушек
  • TN-62 — Пригодность и пригодность систем трубопроводов из ХПВХ для коммерческих зданий
  • TN-63 — расчет прочности на разрыв для кабелепровода НОВИНКА 2021 г. !
  • TN-65 — Рекомендации по изоляции пластиковых напорных трубопроводов в жилых помещениях

Наверх

PE (полиэтиленовые) трубы — PN Класс давления

Полиэтилен высокой плотности — HDPE — очень популярный материал для водопроводных труб. Это

  • , устойчивые к химическим веществам
  • Легко и легкий взвешенный
  • Long Living
  • Низкий трение
  • Относительно дешевый
  • Гибкий
  • Тесный
  • Солнечный резист
  • Способность. трубы можно использовать в диапазоне температур -40 o C до 60 o C с учетом изменения рабочего давления. Обычно стандартная спецификация определяет класс трубы из ПЭВП по классу номинального давления — PN — до PN 20 или 20 бар . Трубы из ПЭВП также можно классифицировать по используемому материалу – ПЭ 100, ПЭ 80, ПЭ63, ПЭ 40 или ПЭ 32.

    Давление номинальное – PN

    в барах труба может поддерживать водой на 20 или С .

    Оценки давления, доступные в соответствии с европейскими стандартами, составляют

    • PN 2,5 — максимальное давление 2,5 бар
    • PN 4 — максимальное давление 4 бар
    • PN 6 — максимальное давление 6 Bar
    • PN 6 — MAX 6 BAR
    • PN 10 — MAX 6 BAR
    • PN 10 — MAX . максимальное давление 10 бар
    • PN 16 — максимальное давление 16 бар
    • 1 бар = 10 5 Па (Н/м 4 0 2 Н/м0141 = 10,197 kp/m 2 = 10.20 m H 2 O = 0.9869 atm = 14.50 psi (lb f /in 2 ) = 10 6 dyn/cm 2 = 750 mmHg

    Color Codes and Pressure Grades

    Color codes used to indicate the pressure grades on the pipes are

    Color Code PE Pressure Grade
    Yellow PN 4
    Red PN 6
    Blue PN 10
    GREEN PN 16

    .

    — системы трубопроводов низкого давления
  • ПЭ 40 — системы трубопроводов низкого давления
  • ПЭ 63 — системы трубопроводов среднего давления — оросительная система — соединения питьевой воды
  • ПЭ 80 — газопроводы для газораспределительной сети с давлением до 4 бара — трубы для питьевой воды с давлением до 16 бар — канализационные, водосточные, промышленные трубы
  • PE 100 — трубопроводы с высокими требованиями materials are:

    Designation of material MRS at 50 years and 20 o C
    MPa (bar)
    PE 100 10 (100)
    PE 80 8 (80)
    PE 63 6.3 (63)
    PE 40 4 (40)
    PE 32 3.2 (32)

    • 1 бар = 1×10 5 PA (N/M 2 ) = 0,1 Н/мм 2 = 140141) = 0,1 Н/мм 2 = 140141) = 0,1 Н/мм 2 = 140141) = 0,1 Н/мм 2 = 140141) = 0,1 Н/мм 2 = 140141) = 0,1 Н/мм 2 .
