Пол второго этажа по деревянным балкам

Главная » Финишные покрытия » Деревянный пол » Пол второго этажа по деревянным балкам: устройство пола, общие требования и пошаговая инструкция строительства пола

Рост объемов частного жилищного строительства свидетельствует о повышении благосостояния наших соотечественников. Молодому поколению с трудом верится, что еще не так давно надо было 30–40 лет числиться в очереди на получение жилья, и результат ожидания еще был неизвестен. Даже те, кто имел возможность сразу заплатить за кооперативное жилье, должны были по большому блату записываться в члены этих сообществ, объемы такого строительства были мизерными. Это к ведению для тех, кто слишком идеализирует времена СССР, а сам тогда не жил.

Пол второго этажа по деревянным балкам

Сегодня ситуация кардинально изменилась, большое число наших соотечественников может купить готовые квартиры во многоэтажках, а кто не желает дышать городским смогом – строятся за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о таких ранее архитекторы не могли и мечтать. Но не у всех застройщиков достаточно знаний, чтобы выбрать правильный вариант обустройства полов по балкам на втором этаже. Попробуем разобраться.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки

Содержание статьи

  • 1 Виды полов
  • 2 В каких случаях рекомендуется на втором этаже настилать холодные полы
  • 3 Общие требования
    • 3.1 Утеплитель
    • 3.2 Балки перекрытия
    • 3.3 Звукоизоляция
    • 3.4 Максимальная длина деревянных балок
    • 3.5 Вид и материалы настила пола
    • 3.6 Видео — Черновой пол. Устройство перекрытия в деревянном доме
    • 3.7 Гидроизоляционные материалы
  • 4 Пошаговая инструкция строительства пола
    • 4.1 Варианты фиксации балок перекрытия к деревянным стенам
    • 4.2 Цены на доски для пола
    • 4.3 Видео — Утепление деревянного перекрытия
    • 4.4 Видео – Укладка пола по деревянным балкам на втором этаже

Виды полов

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

СНиП 2.03.13-88 от 01.01.1989 г. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.03.13-88

Таблица. Виды полов второго этажа по деревянным балкам.

Тип полаОписание технических и эксплуатационных особенностей

Холодный

Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.

Утепленный

Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль.
Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

Схема межэтажного перекрытия в деревянном доме

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком
    . Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

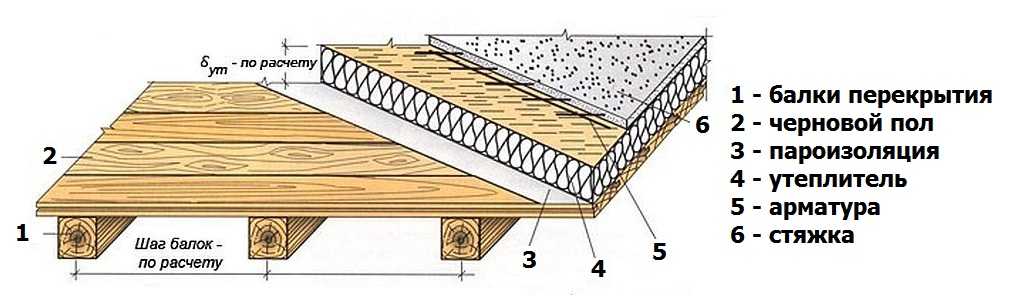

    Черновой пол в деревянном доме

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

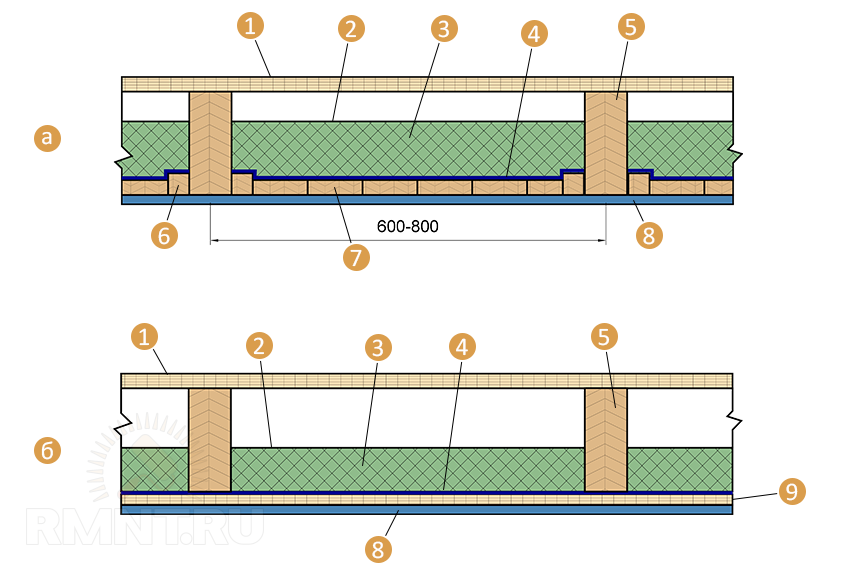

    Варианты конструкций деревянных перекрытий

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Общие требования

Вне зависимости от конкретных особенностей пола, ко всем конструкциям строительные нормы выдвигают общие требования. Только их выполнение гарантирует длительную и эффективную эксплуатацию сооружений.

Утеплитель

Среди многих видов чаще всего используются два: минеральная вата и пенопласт. Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

  1. Минеральная вата. Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.

    Минеральная вата

    Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

  2. Пенопласт. К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.

    Пенопласт

    Пенопласт какой плотности лучше подойдет для разных видов утепления

Это объективные сравнительные характеристики двух утеплителей, анализируйте информацию и делайте свои выводы.

Утепление пола второго этажа в деревянном доме с помощью минваты – быстрый и простой процесс, важно укладывать материал максимально плотно

Балки перекрытия

В зависимости от планируемых нагрузок могут использоваться доски 50×200 мм, 50×250 мм или брусья не менее 150×150 мм. Выбирать надо только качественные пиломатериалы не ниже первого сорта. Во время расчетов следует принимать во внимание, что нагрузка на квадратный метр пола может достигать 210 кг, а максимальный прогиб не должен быть более 1/250 длины. К примеру, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть большие 2 см. Это максимальное значение, в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдержать до 180 кг/кв. м нагрузки

Сечения балки 15х15 будет достаточно

Балки следует в обязательном порядке пропитывать современными антисептиками, все места контактов дерева с бетоном или кладочными строительными материалами гидроизолируются. И самое главное – наличие постоянной и эффективной вентиляции пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

В качестве материала для балок чаще всего используется сосна

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки

Звукоизоляция

Существующие нормативные акты предписывают, что порог звукоизоляции межэтажных перекрытий не должен превышать 50 дБ. Из физики известно, что чем большую плотность имеет материал, тем лучше он проводит колебания. Звук – это колебания воздуха, воздушные волны различной длины и интенсивности. Все утеплительные материалы отлично гасят их, для достижения требуемых нормативов достаточно между этажами делать прослойку из минеральной ваты или пенопласта толщиной 50 мм.

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Максимальная длина деревянных балок

Пол нельзя настилать на непрочные основания, а пиломатериалы имеют свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, к сожалению, балки не могут использоваться в таких ситуациях. Их разрешается применять при длине пролета не более 5 м для межэтажных перекрытий и не более 6 м для чердачных. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора значительно возрастает прогиб под собственным весом. В связи с такими особенностями, балки нужно укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: на первом месте нагрузка на квадратный метр, на втором месте удобство укладки теплоизоляционных материалов. Для облегчения процесса выбора в строительных нормах и правилах есть таблицы с рекомендованными размерами балок с учетом пролета перекрытия.

Длина балки должна быть не более 5 м

Вид и материалы настила пола

Здесь существует несколько вариантов обустройства, во время выбора конкретного рекомендуется принимать во внимание максимальное количество индивидуальных факторов.

  1. С черновым полом. Такие конструкции чаще всего используются во время настила покрытий с подогревом. На черновые полы укладывается теплозащита и обогреватель, а только потом настилается финишное покрытие. Они требуют больше финансовых средств и материалов, но отличаются улучшенными эксплуатационными характеристиками.

    Чаще всего черновой пол делают из доски-дюймовки

  2. Без чернового пола. Более простые конструкции, рекомендуется применять на холодных полах. За счет простоты удается заметно снизить сметную стоимость строительных работ.

    Выполнение черновой пола в частном доме

В качестве финишных материалов могут использоваться натуральные доски, штучный паркет, ламинат или мягкие покрытия. Но есть и одно ограничение. Если планируются полы с подогревом, то деревянные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокую температуру и обязательно растрескаются. Во-вторых, дерево имеет низкую теплопроводность, что ухудшает эффективность подогрева.

Штучный паркет

Видео — Черновой пол. Устройство перекрытия в деревянном доме

Гидроизоляционные материалы

Их надо применять только при настиле теплых полов с минеральной ватой. Где именно и какая используется гидроизоляция?

  1. Между потолком первого этажа и минеральной ватой. Вверху скапливается теплый и влажный воздух, надо принимать меры для защиты минеральной ваты от пара. Для того можно использовать как дорогие современные мембраны, так и дешевые полиэтиленовые пленки. От пара они защищают одинаково эффективно, а по стоимости отличаются в разы.
    Парозащита укладывается на черновой потолок с нахлестом примерно 10 см, все прилегания следует тщательно заклеить специальным скотчем.

    Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы

  2. Между минеральной ватой и чистовым полом второго этажа. Здесь требуются специальные инновационные мембраны. Дело в том, что как бы не герметизировалось пространство между потолком и утеплителем, полностью прекратить попадание влаги не удается, просто уменьшается его количество. Влагу с минваты надо как можно быстрее удалять, сделать это можно только при помощи эффективной естественной вентиляции. Но под пол всегда может проникать большое количество воды, это могут быть как аварийные ситуации с отопительными системами, так и просто неприятные случаи и т. д. Утеплитель всегда должен быть сухим, значит, мембрана обязана одновременно выполнять две функции: выпускать из минваты пар и не позволять воде проникать в утеплитель. Справиться с такой работой могут лишь современные гидрозащитные мембраны.

    Специальные мембранные материалы – отличное решение для перекрытий

Если помещение имеет пол с подогревом, то процесс монтажа еще более усложняется. Между утеплителем и нагревательным элементом есть дополнительное основание. Оно намного усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить до начала работ с полом, надо предвидеть последствия принятых решений.

Так выглядит устройство пола второго этажа в деревянном доме с использованием черепного бруска

Пошаговая инструкция строительства пола

Для примера мы возьмем сложный вариант – пол, утепленный минеральной ватой. Балки перекрытия из досок 50×200 мм, согласно расчетам такие элементы полностью выдерживают плановые нагрузки и имеют запас прочности примерно 40%. Запас обязателен для всех ответственных архитектурных элементов строений, перекрытие входит в перечень таких конструкций. Для пароизоляции будут применяться современные мембранные покрытия, черновой пол из обрезных досок толщиной 20 мм.

Для работы используются современные материалы

Практический совет. В целях уменьшения стоимости строительства можно для чернового пола использовать плиты ОСП или клееной фанеры, доски б/у одинаковой толщины или различные некондиционные отрезки. Решение следует принимать с учетом личных финансовых возможностей и типа финишного полового покрытия.

Древесина, которая будет использоваться для работы

Шаг 1. Уложите балки перекрытия на несущие стены. Мы уже говорили, что в целях уменьшения усилия на прогиб их следует укладывать по ширине комнаты, а не по длине. Концы балок обязательно обмотайте рубероидом, должно быть не менее двух слоев. Сами доски рекомендуется не менее двух раз пропитать антисептиком. Конкретная марка не имеет значения, все они довольно эффективно справляются со своими задачами, кроме явной контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, значит расстояние по осям балок также 60 см. Таким образом, в чистоте получается ниша шириной 55 см, это позволяет плотно вставлять минвату и исключать появление щелей. Щели нежелательны не только потому, что они становятся причиной потери тепла. Есть еще одна проблема – в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса рассказывать нет смысла.

Установка несущих балок чаще всего производится на этапе возведения стен здания

Концы балок обязательно обмотайте рубероидом

Варианты фиксации балок перекрытия к деревянным стенам

Есть довольно много способов, опытные строители принимают окончательное решение на месте. Новичкам можно порекомендовать воспользоваться одним из перечисленных методов.

  1. На торцах балок делаются выемки под размеры бревен. Достоинства – балки прочно лежат на стене, дополнительной фиксации во многих случаях не требуется. Недостатки – подрезанные элементы теряют в прочности, для подготовки каждой балки надо терять довольно много времени. Во время расчетов надо принимать во внимание не общую ширину, а только в месте подреза. А там она значительно уменьшается, за счет чего увеличивается расход пиломатериалов.
  2. Торцы балок лежат на линии сруба, под них проделываются специальные проемы. Очень простой и проверенный временем метод, универсального применения. Профессиональные строители стараются всегда использовать такой способ монтажа балок перекрытия второго этажа.

    Укладка в углубления удобна тем, что каждый элемент располагается на своем месте, которое заранее подготовлено

  3. При помощи металлических специальных крепежных приспособлений. Они подбираются под размер балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен. Балки вставляются в посадочные места. Преимущества метода – простота и легкость монтажа. Недостатки – несущие возможности уменьшаются, крепление самое слабое место и не может выдерживать таких же нагрузок, как и балка.

    Опора бруса

    Опора бруса открытая, специализированное крепление для сооружения деревянных перекрытий, служит связующим элементом при соединении несущих балок

Шаг 2. К нижним плоскостям балок степлером зафиксируйте парозащиту. Нахлест не менее десяти сантиметров, все стыки надо обязательно заклеивать скотчем. Мы уже упоминали, что полостью герметичной защиту сделать не удастся, влага в любом случае найдет щели. Но это не значит, что излишне принимать меры по минимизации этого процесса.

Конструкция деревянного междуэтажного перекрытия

Шаг 3. Прибейте снизу к балкам рейки или доски. К ним будет фиксироваться отделка чистового потолка, основание должно быть прочным. Сверху реек укладывается теплоизоляционный материал. В нашем случае это минеральная вата, следите, чтобы она плотно прилегала к краям ниши.

Практический совет. Толщина утеплителя рекомендуется не менее десяти сантиметров. Намного эффективнее укладывать не один слой утеплителя такой толщины, а два по пять сантиметров. За счет этого можно сделать смещения стыков и полностью исключить вероятность появления мостиков холода.

На фото виден пирог пола второго этажа

Очень важно, чтобы минвата не намокала, если дом не имеет крыши, то ее надо защищать пленкой. Мокрый материал не может самостоятельно высохнуть в нише, его необходимо для просушки вынимать. А это не только незапланированные потери времени, но и большое количество непродуктивных отходов. Во время демонтажа мокрая вата легко рвется, некоторые листы необходимо полностью менять новыми. Как правило, такие потери никто не планирует и не учитывает при подсчете количества утеплителя. В результате требуется повторное посещение магазина строительных товаров.

Минеральная вата защищается пленкой

Шаг 4. Поверх утеплителя уложите гидрозащиту. Мы уже упоминали, что для этих целей надо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также настилается с нахлестом и фиксируется степлером.

Мембрана фиксируется степлером

Стыки проклеены скотчем

Шаг 5. Настилайте черновой пол. В качестве финишного покрытия выбран ламинат, а под него требуется сплошное основание. Доски прибивайте плотно, но специально стягивать клиньями нет необходимости. Допускаются зазоры не более одного сантиметра. В каждую доску надо забивать не менее двух гвоздей с каждой стороны, в противном случае во время эксплуатации они обязательно выгнутся. Это очень нежелательное явление, особенно для ламината – легкое покрытие приподнимается, при ходьбе появляются крайне неприятные скрипы.

Прибиваются доски чернового пола

Ликвидировать их непросто, нужно полностью снимать ламинат, выравнивать доски чернового пола и перестилать покрытие заново. Как показывает практика, намного выгоднее и экономически и по времени в точности соблюдать рекомендованные технологии, чем потом устранять допущенный брак.

Черновой пол на втором этаже готов, можно продолжать строительство фасадных стен. Чистовое покрытые разрешается делать только после окончания монтажа крыши, отделки потолка и стен.

Цены на доски для пола

доски для пола

Видео — Утепление деревянного перекрытия

Видео – Укладка пола по деревянным балкам на втором этаже

Особенности устройства пола по деревянным балкам

Устройство пола — это одна из важнейших задач, которые стоят перед будущими владельцами при строительстве дома. Конструкция пола может быть разной. 2 возможных варианта:

    пол по деревянным балкам;пол по лагам.

Схема деревянного пола по лагам

Чаще всего предпочтение отдается полу по лагам, так как его проще настелить. Однако устройство пола по деревянным балкам имеет ряд преимущества перед конструкцией по лагам. Балки — это важный функциональный элемент конструкции деревянного дома.

Если пол стелется по ним, то дом приобретает дополнительную устойчивость, так как балочные брусья встраиваются в несущие стены. Однако в этом заключается и единственный недостаток подобного устройства пола. Посредством балок, встроенных в каркас, любое механическое воздействие на пол отражается на несущих стенах.

Кроме того, к преимуществам устройства пола по балкам можно отнести низкие материальные затраты, так как изготавливать нижнее перекрытие под пол не требуется, а также малый вес используемого материала. При этом если соорудить каркас для пола, который не будет иметь точек соприкосновения со стенами дома, то и единственный недостаток данной конструкции будет устранен.

Содержание

  • 1 Как вмонтировать балку в кирпичную стену?
  • 2 Установка балок в деревянном или каркасном доме
  • 3 Укладка пола на перекрытие
  • 4 Особенности монтажа деревянного пола
  • 5 Утеплитель для пола
  • 6 Черновой пол: монтаж
  • 7 Чистовой пол: монтаж
  • 8 Монтаж бетонных полов в деревянном доме
  • 9 Укладка бетона на грунт: монтажные работы
  • 10 Водяной теплый пол

Как вмонтировать балку в кирпичную стену?

Прежде всего необходимо определить требуемое количество и размер сечения балок. Как правило, используются балки с сечением 15х15 см или 20х20 см. Расстояние между ними должно составлять не более 60 см. Такая конструкция будет обладать необходимой прочностью и устойчивостью.

Схема монтажа балки в кирпичную стену.

В кирпичном доме, в котором кирпичом обкладывается верхняя часть фундамента, брусья нужно заделать в стены наглухо. Это нужно предусмотреть еще на этапе кладки кирпичных стен.

В необходимых местах оставляются гнезда для установки балок. Чтобы края балок, которые будут расположены в гнездах, не загнивали, требуется выселить проемы под них рубероидом в 2 слоя, а концы балки нужно обработать огнебиозащитным составом. Рекомендуется наносить подобные составы на все деревянные элементы строения.

На торцы нельзя наносить состав, который препятствует тому, чтобы дерево дышало. Если это не предусмотреть, то на деревянных элементах будет скапливаться конденсат. Нельзя наносить на торцы смолу.

Если проемы в стене больше сечения деревянных элементов, то пространство, остающееся свободным, нужно заполнить утеплителем (например, пенопластом или минеральной ватой) или цементным раствором. Необходимо учесть, что между брусом и стенками гнезд в кирпичной стене должен остаться воздушный зазор 3-5 см.

Брус не крепится к кирпичу. Минимальное допустимое расстояние между несущей стеной и первой балкой — 5 см. Их опорная часть должна быть минимум 15 см, а глубина проема в стене — 18 см.

Обязательно нужно предусмотреть спил торца балки под нужным углом.

Этот угол составляет 60°. Кроме того, торец укладывается так, чтобы спил в верхней части был на большем расстоянии от стенки проема, чем в нижней. То есть нижний край бруса должен максимально прилегать к кирпичной кладке.

Установка балок в деревянном или каркасном доме

Схема пола по лагам в каркасном доме.

Брусья нижнего перекрытия при строительстве каркасного или деревянного дома укладываются другим образом, нежели в кирпичную кладку. Если речь идет о каркасном сооружении, то балки нижнего перекрытия монтируются на нижней обвязке дома. Брусья крепятся к нижней обвязке гвоздями.

Строительство дома из бревен или бруса предусматривает вырубку проемов в стене под балки перекрытия. Эти проемы обязательно нужно обработать антисептическим составом. При этом брусья, составляющие нижнее перекрытие, должны располагаться на расстоянии не менее 40 см от основания печи и дымохода.

Укладка пола на перекрытие

Для балочного перекрытия существуют определенные правила укладки напольного покрытия.

Рекомендуется придерживаться следующих советов:

К каждой балке перекрытия с 2-х сторон нужно прикрепить бруски. Они послужат для подгонки настила вплотную. В качестве настила можно использовать гипсовые плиты, доски и прочее.

Настил нужно соорудить на уровне нижней плоскости брусьев перекрытия.Поверх настила нужно выполнить гидроизоляционные работы. Для этого можно использовать раствор из песка и глины, который будет намазываться на настил, или рубероид. Гидроизоляция предназначена для защиты утеплителя.Для утепления пола могут быть использованы плиточные материалы, шлак или опилки.После выполнения всех вышеописанных работ можно начинать стелить покрытие.

Пол чаще всего изготавливается из струганных досок. Их толщина должна быть не менее 3,5 см. Если предварительно на балки уложить лаги, то будет создан дополнительный воздушный зазор, который обеспечит вентиляцию.

Таким образом, соорудить пол по деревянным балкам довольно просто. Но при этом необходимо учитывать некоторые нюансы, которые обеспечат долговечность и надежность не только пола, но и всей конструкции. Это очень важно, так как неправильно сделанный пол может послужить причиной нарушения устойчивости всего здания.

В деревянном доме существует иная система укладки полов, особенно при их утеплении. Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая здание. Теплые полы в деревянном доме обустраивают по разным системам, которыми являются:

1. Электрическая установка не столь приемлема, ведь может стать причиной пожаров и коротких замыканий, а для древесины это пожароопасное применение. Одним из преимуществ обнаруживают малые габариты схем, а также отпадает надобность в использовании тяжелых стяжек и образования многослойных устройств полов.

2. Водяной теплый пол в деревянном доме полностью безопасен в процессе установки и эксплуатации. Однако, вероятность прогревания пола уменьшается, поскольку доски не имеют высокого уровня теплопроводности.

Варианты конструирования теплого пола одинаково применяются на практике. Главное, в процессе монтажа тщательно следовать всем мерам безопасности и соблюдать требования и рекомендации специалистов.

Способы складывания пола в доме отличаются по разным параметрам и принципам установки. Прежде чем проанализировать особенности монтажа, рекомендуем изучить вариации устройства теплого пола в деревянном доме. По своей конструкции их можно разделить на две группы: пол, сделанный из досок и из бетона.

Особенности монтажа деревянного пола

Деревянный пол образует собой основание в несколько слоев, что создает черновую часть укладки, изоляционные слои, после которых идет чистовое покрытые и отделка поверхности. В общей конструкции между слоями помещают отопительные системы, такие как трубы или специальные кабели, которые позволяют завершить систему отопления в доме.

Деревянный теплый пол в частном доме отличается схемой возведения, что предвидит установку на столбах при бетонном фундаменте или на лагах. С монолитной заливкой обустроить пол значительно проще, при ее отсутствии вся конструкция возводится с помощью балок. Они имеют в ширине 4 метра пролета и заводятся в стены дома на опорных столбах.

По сущности, это столбчатый фундамент для здания, балки в котором не скреплены. Расстояние между столбами составляет от 0,7 до 1 метра, а на верх покрытие делается из рубероида в 3 ряды. Поперечные балки должны целиком опираться на опорные элементы, а для лучшей фиксации используют клинья или уплотнители, что закрепляют части с помощью гвоздей.

Теплый пол в деревянном доме без стяжки разделяют на два виды:

1.

Однослойные конструкции, которые устанавливаются, как и на лагах, так и на другом основании. Выбор приоритета зависит от промежутка между балками и толщины досок. При возведении пола на лагах, доски расстилаются непосредственно на балки, но при этом важно, чтобы расстояние между ними было не больше 0,5 метра.

2. Двухслойная конструкция предвидит установление чернового пола с прикреплением досок с обеих сторон балок.

Поверх них укладывают слой утеплителя, например, листовой материал или керамзитовый ряд, а его высота должна быть около 80 миллиметров. В качестве дополнительного утеплителя помещается слой между черновым и чистовым полом.  В таком случае, оставляем зазор в среднем 4 мм, что позволит создать циркуляцию воздуха между досками и отвести их разрушение.

Утеплитель для пола

Деревянный и бетонный пол всегда необходимо утеплять, используя разные материалы и способы обогрева. Многие строители для большего эффекта стараются нанести дополнительные слои теплоизоляции, что позволит заполнить место между рядами чернового и чистого пола.

Среди нынешних материалов применяют полиуретан минеральную вату, а среди натуральных способов можно встретить опилки и стружку, сухую листву и так далее. При применении любого изоляционного материала для пола рекомендуется оставлять зазор примерно в 15 или 20 мм для обмена воздуха.

Черновой пол: монтаж

Электрический теплый пол в деревянном доме или инфракрасный обязаны одинаково вентилироваться и быть прочными в основании. Чтобы схема утепления была качественной и функциональной, для этого устанавливают пол, который должен отвечать таким требованиям:

    по своей структуре должны быть жесткими, что распределяет дальнейшую нагрузку;в качестве предназначения служат основанием для утеплителя или заполнителей и создает промежуточный гидроизоляционный слой;воздушное пространство между черновым и чистовым слоем осуществляет систему воздухообмена, что не позволяет деревянным доскам прогневать и портиться.

Все параметры свидетельствуют для сооружения прочного и теплого пола класть черновой слой, что позволяет сохранить верхний слой отделки. Для них используют доски шириной от 16 до 45 см, которые значимо отделать антисептическими средствами.

При обустройстве дома своими силами строители полагают, что черновые конструкции являются причиной для напольного покрытия, но это не так.

Сущность в том, что подложка – это укладка фанеры или ДСП или же самых досок на лаги. Они применяются для последующего укладывания материалов и для их ровного положения, а также размеренного разделения тяжести всего перекрытия на пол. Используются такие подложки в зданиях, сделанных из дерева и монолита.

Черновой пол также является самым низким слоем среди основания досок в качестве покрова на лаги или балки в зависимости от устройства здания.

Как правило, слоями пола являются доски, которые располагаются в диагональном положении относительно чистовой кладки. В данном случае, создается крепость перекрытия, образованного вариантами настила досок. Пол создает двойную утеплительную конструкцию, что позволяет сохранять тепло, а также фиксировать изоляционные пласты и регулировать тепловую подачу в доме.

Процедура монтажа теплого пола заключается в следующих действиях:

1. Создание вентиляционной шахты позволяет совершать воздухообмен между перекладинами досок, чтобы они не поддавались гниению. Процесс установления осуществляется в просверливании в углах дома несколько отверстий примерно диаметром от 50 до 60 мм.

Они должны быть округленной формы, которые после закрываются специальными решетками в качестве декоративного материала. Над черновым полом они должна располагаться на высоте 5 или 6 см, чтобы не позволить воде попадать внутрь. В некоторых случаях, черновые вентиляции устанавливают в плинтусе.

2. Гидроизоляция фундамента является важной частью установки теплого пола в деревянном доме своими руками. В качестве строительного материала используется рубероид или другие изоляционные предметы, которые укладываются относительно первого шага утепления здания.

3. Лаги, венцы и все доски должны быть тщательно обработаны антисептическими средствами, что позволит удалить и обеспечить древесину от появления грибка или плесени, а также насекомых. Некоторые строители применяют обычное машинное масло или другие предметы защиты.

4. Укладка чернового пола осуществляется тремя вариантами:

    расположение досок устанавливается на балочные заплечья, которые напоминают букву «Т» в перевернутом виде;укладка на черепные брусья, что выполняют роли тех же заплечий, но прикреплены к краям балок;установление досок в специальные пазы, которые подготавливаются на первоначальных этапах строительства.

5. После выбора способа укладки, стоит отдавать предпочтение положению досок на черепные брусья, необходимо застелить слой гидроизоляции. Оптимальным вариантом может стать минеральная вата в качестве утеплителя, а последним выкладывают пароизоляцию.

6.

После ее укладки помещают чистовой пол. Для этого употребляют шпунтовые доски или ДСП. Поверх них застилается ламинат или линолеум.

Следует отметить, что температура не должна отличаться от температуры помещения и пола больше двух градусов, поэтому подходить к утеплению пола необходимо внимательно.

Специалисты рекомендуют тщательно подбирать все теплоизоляционные материалы, которые сохранят тепло в помещении. Среди важных свойств выделяют высокую степень проводимости энергии, отсутствие негорючих компонентов и аллергических веществ. Также, утеплительный материал должен быть долговечным и прочным по структуре и просто использоваться в строительных работах.

Наиболее подходящим вариантом считают минеральную вату, которая есть гигроскопичной и прекрасно вбирает влагу, не позволяя ей просачиваться через доски. Другие теплоизоляционные материалы поддаются горению, хотя и незначительные по весу, примером может служить пенопласт и пенополистирол.

Гидроизоляционными предметами отлично станет рубероид, полиэтиленовая пленка и так далее. На вопрос: как сделать теплый пол в деревянном доме? Процедура укладки всех слоев осуществляется с установки первого ряда пола, а далее настила всех гидроизоляций, после теплоизоляционных материалов, и последним рядом станет пароизоляция.

Чистовой пол: монтаж

Последним этапом является складывание чистового пола, которое заключается в последующих действиях. Выбираем фрезерованные доски, что скрепляются на основании шипов и пазов. Их величины должны составлять 28-44х98-145 мм, что имеют специальные продухи на тыльном крае в 2 см, которые определяются для постоянного воздухообмена.

При отсутствии данных досок, можно применять и другие вариации, такие как доски с шипами прямой или трапециевидной формы, а также с рейками в шпунт и тому подобное. Единственный недостаток данных досок заключается в отсутствии продухов. Важно помнить, что при настилке досок, они должны направляться в различные стороны, и определяться по кольцах на дереве.

Монтаж бетонных полов в деревянном доме

При установлении бетонного пола не потребуется класть много слоев досок и утеплительного материала. Для этого необходимо только произвести стяжку, но важно помнить об некоторых факторах и аспектах. Бетонный пол имеет свои преимущества, которыми являются:

    долговечность материала, его надежность и прочность;современные методы строительства позволят создать идеально ровное основание без изъянов. На него без проблем можно будет положить линолеум или ламинат.

Однако, следует помнить некоторые нюансы и правила заливки бетонного пола и рассчитать необходимость его создания. Существует две вариации укладки: основной – на грунт, другой – по лагам. В главном варианте все работы осуществляются быстро и просто, а в ином случае, понадобится работать с новыми и неповрежденными лагами.

Укладка бетона на грунт: монтажные работы

Инфракрасные теплые полы в деревянном доме или водяные устанавливаются после процесса заливки бетонного основание. Последовательность работ осуществляется подобным образом:

1. Определить уровень заливки для бетонного пола. Делаются метки с помощью шнура и измеряется равный периметр основания примерно в 10 см.

2. На грунт высыпаем слой гравия, таким образом, что присутствующие колышки должны сравнить с уровнем. После этого метки извлекаются.

3.    На гравий высыпают песок, который уплотняет предыдущие слои.

4. Кладется слой гидроизоляции с употреблением полиэтиленовой пленки. Она стелится на песок, но при этом края должны быть выше степени пола.

5. После этого осуществляется заливка бетона на гидроизоляционный материал, какой равномерно разравнивают.

6. Раствор прикрывают пленкой, но основание нужно постоянно увлажнять водой.

Бетонный пол оставляют на 3-4 недели, чтобы раствор схватился и стал прочным.

После двух месяцев можно начинать делать стяжку из цемента. В начале работ следует определиться с видом теплого пола: электрического или водяного. В данном эпизоде, толщина всех слоев не должна превышать 25 мм, что подойдет после к укладке плитки, линолеума или ламината.

Водяной теплый пол

Процесс монтажа водяного пола более известное решение в деревянных домах. Он подойдет к цементной стяжке и к складыванию из досок. В случае стяжки, конструкция и последовательность слоев будет следующей:

    заливка бетона на грунт;теплоизоляционный слой в 25-100 мм;арматурная сетка;трубы для водяной системы утепления, что скреплены между ячейками сетки при помощи хомутов, расстояние между ними должно составлять 100-300 мм;подложка;отделка пола: керамическая плитка, паркет, ламинат и другое.

Водяное отопление необходимо в ванной и на кухне, где пол, сделанный из плитки, а в детской важен для большего обогрева комнаты. В некоторых случаях, в слои утепления добавляют ДСП и полистирол.

Устройство электрического теплого полав деревянном доме видео, которого подробнее расскажет об особенностях монтажа. Данная система укладывается тем же вариантом на лаги или на стяжку. Во втором случае, система проведения тепла такая же, как и в водяном отоплении.

Для этого употребляют кабель и располагают его по сетке величинами в 50х50мм и скрепляют конструкцию на лагах. В них пропиливают зазоры высотой в 50 мм, а дистанция между ними обязана составлять 5 см, которая изолируется фольгой. Кабель, что нагревает пол, помещают в данных зазорах.

Установка теплого пола в деревянных домахимеет свои особенности, что определяются типом фундамента, параметрами здания и так далее. Надеемся, в статье вы узнаете все необходимые детали укладки пола по видам конструкции и устройству. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

Источники:

  • 1poderevu.ru
  • econet.ru

Балка – APA – The Engineered Wood Association

Преимущество высоких эксплуатационных характеристик

Основы I-балки

I-образная балка представляет собой прочные, легкие I-образные конструкционные элементы из инженерной древесины, отвечающие строгим стандартам качества. Двутавровые балки состоят из верхней и нижней полки, устойчивых к изгибу, объединенных стенками, обеспечивающими исключительное сопротивление сдвигу. Материал полки обычно представляет собой клееный брус (LVL) или цельный пиломатериал, а стенка изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик приводит к универсальному, экономичному элементу каркаса, который легко установить в жилых и небольших коммерческих проектах.


Общие области применения двутавровых балок

Двутавровые балки широко используются при возведении полов и крыш жилых домов. Они идеально подходят для длинных пролетов, в том числе неразрезных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и точные, строителям легче избежать выпуклости и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно имеются в наличии и легко доступны на глубине, которая соответствует потребностям жилого каркаса.


Общие глубины

9-1/2″, 11-7/8″, 14″, 16″. Ширина фланца варьируется от 1-1/2 дюйма до 3-1/2 дюйма; длинные длины легко доступны.


Общего назначения

Двутавровые балки широко используются для каркаса полов и крыш. Многие производители-члены APA имеют средства разработки программного обеспечения; свяжитесь с производителем (справа) для получения дополнительной информации.


APA PRI-400

Двутавровые балки с характеристиками APA (PRI) производятся в соответствии со стандартом APA PRI-400 для двутавровых балок для жилых помещений . Этот стандарт производительности содержит удобную в использовании таблицу допустимых пролетов для применения в строительстве жилых этажей, что позволяет проектировщикам и строителям выбирать и использовать двутавровые балки различных производителей, используя только один набор таблиц пролетов. PRI APA распознаются через ICC-ES ESR-1405.


Знак качества APA

Товарные знаки APA появляются только на продуктах, произведенных заводами-членами APA. Знак означает, что качество продукции подлежит проверке с помощью аудита APA — процедуры, предназначенной для обеспечения производства в соответствии со стандартами производительности APA или стандартом, указанным в знаке.


Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Содержит информацию о номинальных значениях пролетов, сведениях об установке, конструкциях консолей, архитектурных спецификациях и технических характеристиках двутавровых балок с рейтингом производительности APA.

Скачать >


Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.


Противопожарные комплекты для деревянных двутавровых балок

Узнайте о нескольких вариантах, повышающих противопожарные характеристики двутавровых перекрытий и отвечающих требованиям Международного кодекса жилищного строительства (IRC), посетив страницу противопожарных конструкций двутавровых балок.

Перейти >


Технические темы TT-015: Деревянные перекрытия с двутавровыми балками, пожарные и пожарные

Обсуждение долговечности и безопасности деревянных перекрытий с двутавровыми балками при пожарах. Включает рекомендацию APA по повышению огнестойкости всех конструкций перекрытий и балок на основе Международного строительного кодекса.

Загрузить >


Технические темы TT-126: Применимость товарных знаков APA к изделиям из инженерной древесины, покрытым огнезащитными покрытиями

Содержит вопросы и ответы, касающиеся огнезащитных покрытий. Сертификация и проверка изделий, обработанных огнезащитными покрытиями, не входят в сферу действия АПА.

Загрузить >


Технический документ: Основы положений IRC по мембранной защите

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается история, предыстория и цель положений IRC по противопожарной защите полов, а также используемые методы. для установления эквивалентности и соответствия этим требованиям пожарной безопасности.

Загрузить >


Технический документ: Кодовые требования для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кода для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с коды.

Загрузить >


Технический документ: Противопожарная защита двутавровых балок с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите сборных деревянных двутавровых балок с заводскими решениями противопожарной защиты для соответствия с кодами.

Скачать >

Тесаный | Балки из натурального дерева · Обшивка панелями · Сайдинг

Обновление информации о нехватке кедра в США

В настоящее время у компании Hewn есть кедр на складе · Позвоните, чтобы зарезервировать свой заказ сегодня

Нестандартные коробчатые балки

Учить больше

Шоу Суги Бан

Учить больше

Сайдинг · Обшивка · Облицовка

Учить больше

Деревянный пол

Учить больше

Обтесанный (v.

) —

Процесс рубки чего-либо (обычно дерева) вручную топором, киркой или другим инструментом.

Компания Hewn является ведущим производителем элитных готовых изделий из дерева. Мы специализируемся на изготовлении нестандартных коробчатых балок, наружной обшивки из кедра и сайдинга Accoya®, внутренних панелей и дубовых полов.

Наши сильные стороны как компании состоят в полном понимании и поиске поставщиков возобновляемых материалов, собственных производственных процессов и непревзойденных возможностях отделки.

Наша команда по продажам работает напрямую с архитекторами, строителями и дизайнерами, чтобы понять контекст замысла проекта и, когда это применимо, предложить альтернативные инженерные решения.

Почему выбирают Hewn

Мы разбираемся в строительстве. На рабочих местах случаются ошибки, и графики становятся плотными. При покупке у Hewn мы вступаем с вами в партнерские отношения. Мы здесь, чтобы помочь вам выполнить вашу работу.

Мы стремимся устранить посредников, действуя как универсальный магазин для производственного процесса. В нашем учреждении в Орегоне 40 000 футов² фрезерных, производственных и отделочных работ , с собственной командой, способной справиться с любой задачей. Объединение всего нашего производственного процесса под одной крышей помогает нам сэкономить ваше время и деньги благодаря экспертному инжинирингу и полному надзору за производственным процессом.

Каталог Hewn

Компания Hewn предлагает ассортимент стандартных продуктов, текстур и цветов в дополнение к нашим обширным коммерческим и индивидуальным столярным изделиям. Эти продукты, а также характеристики и статьи задокументированы в нашем печатном каталоге, выпущенном ограниченным тиражом. Чтобы просмотреть наш каталог в Интернете или запросить физическую копию (для подрядчиков и профессиональных торговцев), воспользуйтесь ссылками ниже:

Посмотреть онлайн

Запросить физический каталог

Изделия из натурального дерева

Каждый кусок кедра, северо-западной ели или белого дуба, с которым мы работаем, считается произведением искусства. Вместо того, чтобы просто имитировать тонкости состаренного и деревенского дерева, мы бережно воссоздаем его нетрадиционными средствами. Мы не занимаемся тонким шпоном, полиуретановыми плитами или искусственными печатными рисунками. Вместо этого мы производим изделия из массива дерева, рассчитанные на долгий срок службы. И мы делаем это, используя новую экологически чистую древесину, чтобы быть уверенными, что наши продукты не содержат вредных примесей, часто встречающихся в традиционных продуктах вторичной переработки.

Устойчивое и вневременное

Мы считаем, что лучший способ почтить прошлое — сохранить его. Древесина, которую мы используем, является устойчивым ресурсом, полученным на северо-западе Тихого океана и специально посаженным с целью сбора ответственными методами. При правильном применении методы ответственного ведения лесного хозяйства представляют собой один из величайших инструментов в борьбе за сохранение наших старовозрастных лесов в большом масштабе.
