Теплый пол электрический своими руками – правила монтажа, видео

Содержание

1. Методы установки электрического пола
2. Необходимые материалы
3. Создание схемы
4. Расчет материалов
5. Подготовка основания
6. Монтаж электрического пола

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

монтаж под бетонную стяжку;
укладка под плитку на стяжку;
установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку.

После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

кабельные;
кабельные с армирующей сеткой;
пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

теплые полы;
провода для соединений;
крепления;
термодатчик;
регулятор температуры;
защитная система;
медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

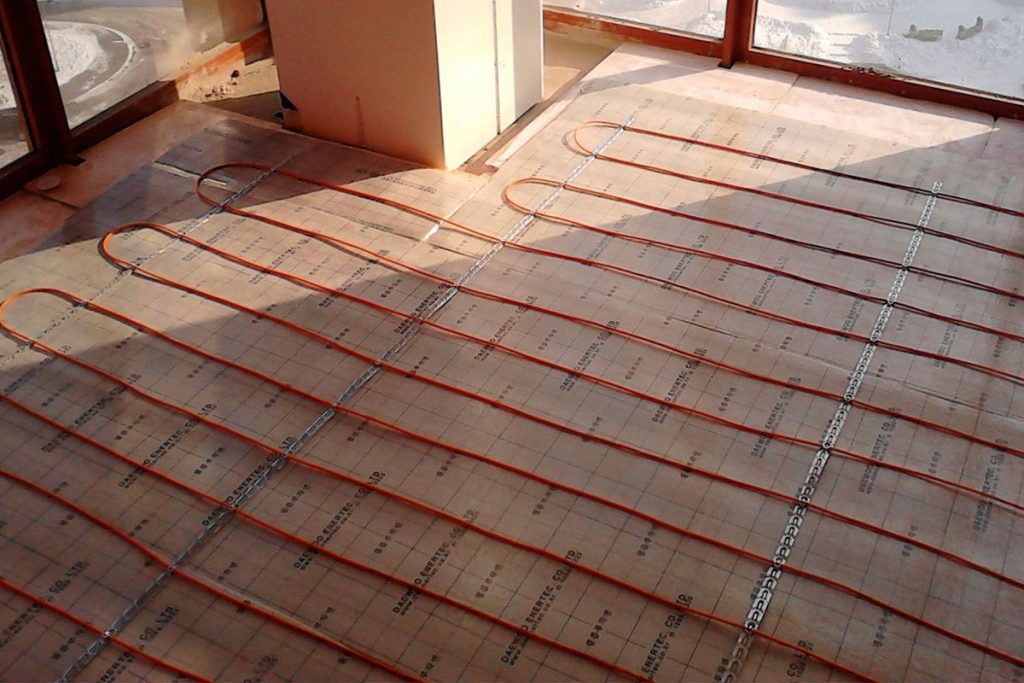

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см.

При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

По материалам сайта https://tepliepol. ru/

Монтаж теплого электрического пола – обзор способов, видео

Основных видов теплых полов всего два: электрические и водные. Однако способов их монтажа гораздо больше! Ведь установка зависит от многих факторов: вида напольного покрытия, качества стяжки, ровности плиты и т.д.

Читайте, какие варианты монтажа теплого пола бывают, и смотрите видео с инструкцией.

Способы монтажа выделяют в зависимости от того, что укладывают поверх теплого пола:

Теплый пленочный пол от ламината отделяет всего лишь полиэтиленовая пленка

Монтаж теплого пола под ламинат или паркет

Прямо под ламинат, без стяжки, монтируют только инфракрасный теплый пленочный пол (один из видов электрических полов).

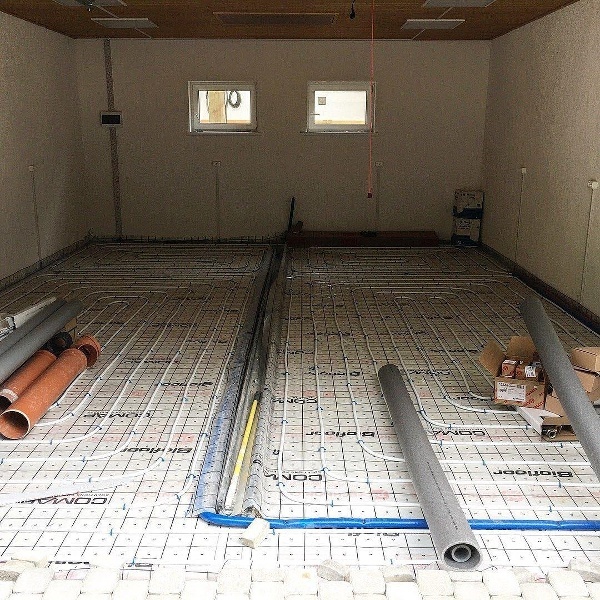

Установка теплого водяного пола и двух видов электрических полов — кабельного и стержневого инфракрасного – происходит иначе. Сначала на плиту или стяжку укладывают гидроизоляционный материал (чтобы плита не нагревалась), потом теплый пол, а его, в свою очередь, сверху закрывают стяжкой (толщина которой не менее 3 см).

Почему не кладут сразу напольное покрытие? Во-первых, такие теплые полы слишком рельефные, и ламинат с паркетом над ними будут ходить. Во-вторых, у перечисленных видов электрических полов бывают утечки тока. Поэтому стяжка нужна для вашей безопасности.

Хотите знать подробнее, как происходит монтаж инфракрасного теплого пленочного пола? Смотрите видео:

2. Монтаж теплого пола под линолеум

Все происходит по той же схеме, что и с ламинатом.

3. Теплый пол под плитку

Плиточный клей наносят прямо на теплый пол

Монтаж инфракрасного пленочного пола под плитку обычно не делают, т.к. пленка от плиточного клея портится, как и от стяжки. Водяной пол монтируют, как обычно. То есть сначала идет стяжка, и потом плитка с плиточным клеем.

Технология монтажа кабельного и стержневого теплого пола здесь несколько иная, чем обычно. Стяжку не делают, на теплый пол сразу укладывают плитку. Правда, толщина слоя плиточного клея должна быть как минимум 3 см.

Вы можете все переиграть: сначала сделать стяжку в 2 см, а потом уложить плитку. Времени уйдет больше, но зато сэкономите плиточный клей. Да и, признаться, наносить его толстым слоем неудобно.

Под деревянный пол электрический кабель укладывают так

4. Укладка под деревянный пол

Деревянный пол устанавливают на некоторой высоте от основного – на деревянных лагах. Поэму теплый пол (за исключением пленочного) под ним укладывают в совершенно открытом виде. Кстати, так даже сподручнее: если произойдет поломка, не придется разбирать все стяжку. Достаточно снять доски – и все, как на ладони!

В некоторых местах кабель или труба могут пересекаться с лагами. Поэтому монтаж деревянного пола в этом случае происходит не совсем традиционно – приходится устанавливать «прерывистые» лаги. Так работа идет немного дольше, но идет ведь – что уже хорошо.

Если какая-нибудь доска пола приходится местом крепления на кабель или трубу, гвоздь туда не вбивают – его смещают в сторону.

5. Монтаж теплого пола с наливным полом

Здесь, как с плиткой, есть несколько вариантов: сначала делать стяжку, а потом уже наливной пол. Или сразу заливать наливной пол толщиной в 3 см. От тепла он не портится.

Как делают монтаж наливных полов? Читайте по ссылке!

Электрический теплый пол Comfort E

Купить электрический теплый пол Comfort E

Электрический теплый пол для повседневного использования

Uponor Comfort E — это электрический теплый пол, который прост в установке и использовании. Включая самый плоский коврик для шитья на рынке, Comfort E можно установить отдельно с минимальными трудностями.

Так почему бы не узнать больше об этом решении ниже и сделать вашу повседневную жизнь комфортнее?

Электрическое отопление пола стало проще благодаря Uponor Comfort E

Идеально подходит для ремонта/нового строительства и прост в установке
Укладывается под плитку, ламинат, паркет или виниловое покрытие в сухих и влажных конструкциях пола
Суперплоский электрический теплый пол
Быстро: нагревается в течение минут

Кабельный коврик Uponor Comfort E
Алюминиевая фольга Uponor Comfort E
Калькулятор Comfort E

Узнайте больше о напольном отоплении Uponor Comfort E из наших видеороликов по установке:

Установка кабельного мата Uponor Comfort E
Монтаж алюминиевой фольги Uponor Comfort E

Цифровой термостат T-86

Заранее запланируйте отопление с помощью программируемого термостата.

Термостат с круговой шкалой T-85

Воспользуйтесь преимуществами интуитивно понятного использования нашего термостата с круговой шкалой.

Загрузите наши брошюры Comfort E перед установкой!

Проспект Comfort E

Испытайте новую электрическую систему обогрева пола Uponor Comfort E

Uponor IM Comfort

Uponor IM Comfort E Коврик из алюминиевой фольги 140

Руководство по установке

Кабельный коврик Uponor Comfort E 100/160

Руководство по установке на следующих языках: EN, DE, DK, ES, FI, NL, NO, PL, RU, SE

Кабельный мат Uponor Comfort E 100/160

Руководство по установке на следующих языках: EN, BG, CZ, EE, FR, HR, HU, IT, LT, LV, PT, RO, SI , SK

Греющий кабель Uponor Comfort E

Техническая информация по нагревательному кабелю Uponor Comfort E на следующих языках: EN, DE, DK, ES, FI, NL, NO, PL, RU, SE

Греющий кабель Uponor Comfort E

Техническая информация по нагревательному кабелю Uponor Comfort E на на следующих языках: EN, BG, CZ, EE, FR, HR, HU, IT, LT, LV, PT, RO, SI, SK

Греющий кабель Uponor Comfort E

Техническая информация по нагревательному кабелю Uponor Comfort E на следующих языках : EN, BG, CZ, EE, FR, HR, HU, IT, LT, LV, PT, RO, SI, SK

Греющий кабель Uponor Comfort E

Техническая информация по нагревательному кабелю Uponor Comfort E на следующих языках: EN, BG, CZ, EE, FR, HR, HU, IT, LT, LV, PT, RO, SI, SK

Греющий кабель Uponor Comfort E

Техническая информация по нагревательному кабелю Uponor Comfort E на следующих языках: EN, BG, CZ, EE, FR, HR, HU, IT, LT, LV, PT, RO, SI, SK

Uponor Comfort Цифровой программируемый термостат E T-86

Руководство по быстрой установке

Поговорите с одним из членов нашей команды!

Монтаж нагревательного мата с электрическим полом

Посмотреть все статьи Дом > Блог › Монтаж теплого пола с электрическим подогревом

Дата: 12 апреля 2018 г.

Монтаж теплого пола ELEKTRA №

Монтаж нагревательного мата ELEKTRA под пол выполняется очень просто. Вы можете либо посмотреть видео установки нагревательного мата, либо прочитать инструкции ниже.

Установка электрического нагревательного мата должна выполняться профессиональными техниками.

Щелкните здесь Чтобы просмотреть страницу нагревательного мата ELEKTRA MD 160.

Видео по установке коврика для электрического теплого пола

1 Инструменты для нанесения мата для теплого пола

Грунтовка для краски
Гибкий клей
Метла и совок
Лента алюминиевая
Малярный валик
Зубчатый шпатель
Маркер
Ножницы
Крестообразная отвертка
Молоток
Долото
Авометр
мегомметр

2 План размещения электронагревательного мата

Оцените свободную площадь пола без стационарной мебели и отметьте ее маркером.
В зависимости от размера комнаты вам может понадобиться более одного нагревательного мата.
Не забывайте, что нагревательные маты гибкие и им можно придать нужную форму.

3 Встраиваемая в стену коробка и трубы для термостата

Для установки терморегулятора можно использовать существующую электрическую коробку в стене или вырыть специальную коробку и подключить к ней кабель питания.
Проделайте канавку, соединяющую электрическую коробку с землей, и вы сможете удлинить ее в черновом полу для кабелепровода датчика температуры.
Проведите два защитных пластиковых шланга внутри вертикального паза от монтажной коробки к черновому полу. Кабелепровод силового кабеля должен доходить только до пола, а кабель датчика температуры должен достигать середины ближайшего мата к стене.
Когда пластиковый кабелепровод достигнет пола, убедитесь, что он изогнут в форме арки и надежно закреплен. Это упрощает любые будущие изменения.

4 Нанесение напольного покрытия с подогревом

Очистите черновой пол и нанесите на него грунтовку только в пределах отмеченной области.
Начните укладку нагревательного мата в соответствии с ранее разработанной схемой.
При размещении мата над кабелепроводом датчика температуры убедитесь, что датчик температуры находится между двумя нагревательными кабелями, ровно посередине.
В узких местах нагревательный кабель прокладывайте без сетки волнообразно. Убедитесь, что кабель имеет те же изгибы, что и в мате, и закрепите кабель на черновом полу с помощью ленты.

После подключения греющего кабеля и кабеля питания место соединения обычно толще кабеля. Для него следует выкроить немного места в полу, чтобы он был на одном уровне.
Снимите наклейки с кабеля питания, чтобы наклеить их на Гарантийный талон.

5 Окончательная отделка и испытание нагревательного мата

Используйте ленту, чтобы приклеить кабель холодного питания к полу
Проведите кабель питания вдоль стен, пока он не достигнет монтажной коробки.
Вставьте кабель датчика температуры в другую пластиковую трубку монтажной коробки.
После закрепления нагревательного мата на полу зарисуйте его расположение в Гарантийном талоне.
Измерьте сопротивление нагревательного элемента через монтажную коробку (используя коричневый и синий провода).
Проверьте значение сопротивления на этикетке мата и убедитесь, что значение нагревательного сердечника находится в диапазоне от -5% до +10% с точностью.
Измерьте сопротивление изоляции силового кабеля мегомметром на 1000 В (используя коричневый и желтый провода). Значение не должно опускаться ниже 50 МОм.
Запишите измеренные значения сопротивления в гарантийный талон.

Покройте нагревательный мат слоем эластичного клея или самовыравнивающейся массы.
После завершения пола повторите два измерения и запишите новые значения в Гарантийный талон.

6 Установка термостата ELEKTRA OCD4 (регулятор температуры).

Обратите внимание: подключение кабелей питания и датчиков к контроллеру температуры должно выполняться в соответствии с инструкцией по установке и только уполномоченным электриком.
Подсоедините кабель питания нагревательного мата к клеммам 3 и 4 регулятора температуры (синий провод к клемме 3 и коричневый провод к клемме 4). Если вы используете более одного нагревательного мата, вы можете соединить их параллельно.
Подсоедините кабель датчика температуры к клеммам 5 и 6 регулятора температуры (синий провод к клемме 5 и коричневый провод к клемме 6).
Обратите внимание: Перед подключением бытового кабеля питания к регулятору температуры необходимо отключить основной источник питания.
Подсоедините кабель бытового электропитания к клеммам 1 и 2 регулятора температуры (синий провод к клемме 1 и коричневый провод к клемме 2). Защитный провод (PE) нагревательного мата должен быть подключен к внутреннему защитному проводу (два желтых провода на рисунке).
