Принцип работы теплого пола водяного: Назначение и преимущества водяного теплого пола

Принцип работы коллектора водяного теплого пола / Советы по выбору / Винтерм

Рассматривая работу коллектора тёплого пола стоит сперва рассмотреть работу низкотемпературной системы отопления и работы системы совмещающей напольное с радиаторным отопление. Итак, отопление системой тёплый пол предполагает низкую температуру в контуре, максимум 55 градусов, обычно порядка 35-45 градусов. Далеко не любой котёл может поддерживать такую температуру по умолчанию. Современные конденсационные газовые котлы, системы с тепловыми насосами и современные электрические котлы нового поколения способны обеспечивать такие температуры в качестве “штатного” режима работы системы. Однако, возникает несколько нюансов:

1. Это само по себе дорогое оборудование и его использование не отменяет необходимости установки коллекторов, т.к. в любом случае будет несколько контуров отопления.
2. Если используются и радиаторы, и тёплый пол, требуется установка более дорогих радиаторов, рассчитанных под низкотемпературную систему отопления.
3. Пункт 2 не отменяет необходимости развязки контуров и распределения теплоносителя согласно потребностей контуров.

Итак, определившись с назначением и необходимостью использования перейдём к внутреннему устройству оборудования, без которого монтаж теплого пола был бы проблематичен.

Устройство коллектора теплого пола

Коллекторный узел или гребёнка — в основе он представляет из себя две трубы с подключениями для контуров системы отопления. Первая труба – подающая, к ней подводится вода от котла и вводы отопительных контуров. Вторая труба служит для подключения обратного контура.

Поскольку функциональность узла зависит от в нём так же могут быть следующие элементы:

• Воздухоотводчик – нужен для выпуска воздуха из системы, помогает избежать завоздушивания и связанных с этим проблем.
• Циркуляционный насос – нужен если масштаб системы не позволяет поддерживать нужное давление с помощью одного насоса или отдельный контур требует собственного насоса.

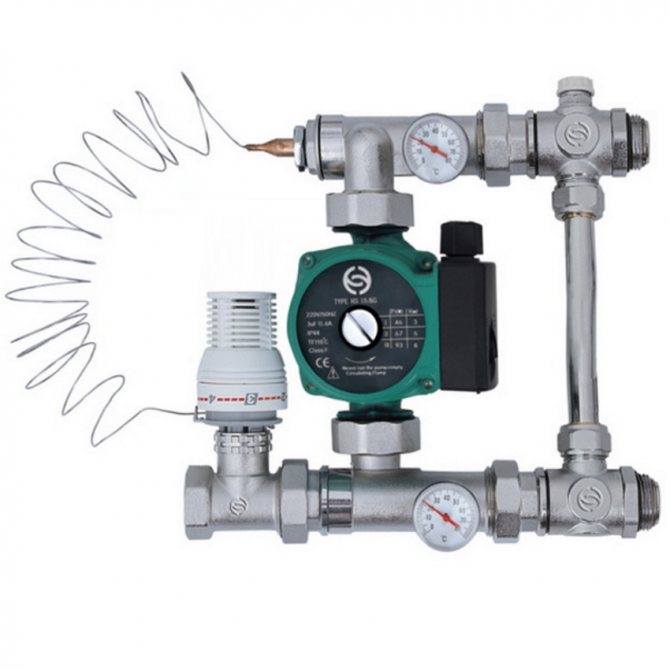

• Узел подмеса – узел с клапаном, сервоприводом и термодатчом для автоматизации регулирования поддержания нужной температуры в контуре.
• Расходомеры — нужны для контроля расхода теплоносителя по каждому отдельному контуру.

Более подробно о вариантах комплектации можно прочитать в нашей статье “Какой коллектор для тёплого пола лучше”. Поскольку функциональные возможности могут наращиваться от базовой конструкции, то просто приведём в пример стандартный набор для распределительного узла включающего в себя гребёнку — термостатические вентили, ротаметры, шаровые краны, воздухоотводчики, термометры и шкаф в котором всё это будет смонтировано.

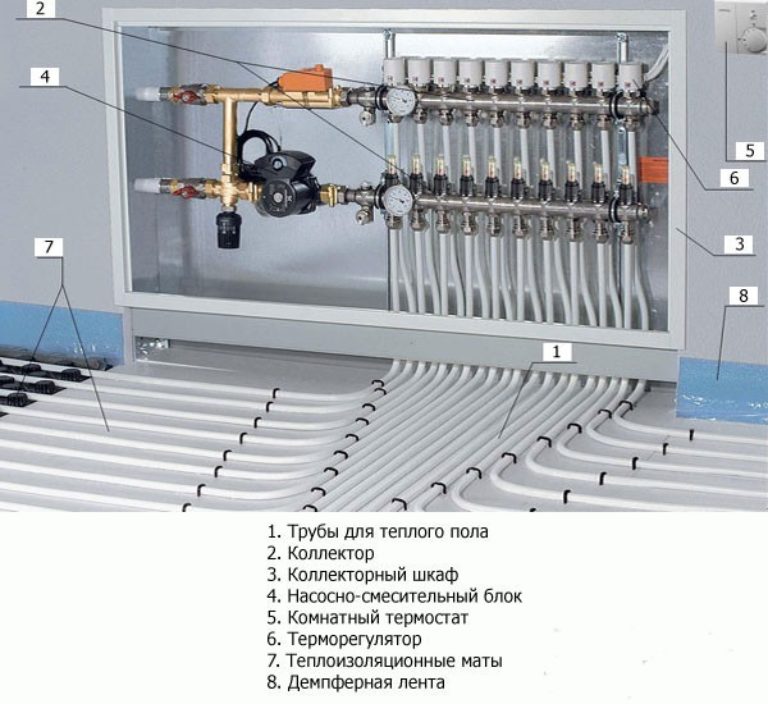

Устройство коллектора теплого пола — схема

• Байпас
• «Подача»
• «Обратка»
• Циркуляционный насос
• Термоголовка
• Выносной датчик
• Расходомеры
• Клапаны
• Кран слива и заполнения
• Воздухоотводчик

Принцип работы гребенки теплого пола

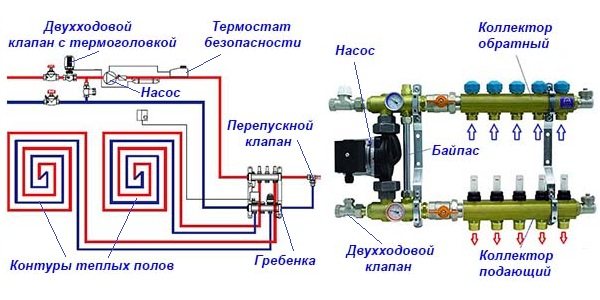

Схема работы с двухходовым клапаном

Данная схема основана на использовании смесительного 2 ходового клапана и циркуляционного насоса для контура напольного отопления.

Дополнительное оборудования для смесительного узла:

1. Циркуляционный насос для теплого пола и термостат безопасности;
2. 2 ходовой смесительный клапан;
3. Термоголовка с датчиком температуры;

Этапы работы системы:

1. Горячая вода подаётся от котла в контур теплого пола до достижения заданной температуры. Смесительный клапан открыт.
2. При достижении установленной температуры клапан перекрывает поступление горячей воды в контур.
3. Циркуляция в контуре поддерживается собственным насосом.
4. При остывании воды ниже заданной температуры смесительный клапан открывается и происходит подмес горячей воды в контур.

Схема работы с трёхходовым клапаном

В отличии от схемы в двухходовым клапаном, смешивание воды происходит внутри трёхходового клапана, а не коллектора. При этом алгоритм работы повторяет приведённый выше, только за той разницей, что само регулирование происходит непрерывно, а не ступенчато. Лучшего результата при этом можно добиться, если используется автоматическая термоголовка. В противном случае сама пропорция подмеса будет оставаться неизменной и настраивается она вентилями и ротаметрами.

Регулировка теплого пола без расходомеров

Ранее мы рассматривали качественное регулирование, когда температура поддерживалась за счёт подачи и перекрытия горячей воды от котла в контур напольного отопления, без изменения пропорции подмеса. Теперь приведём пример количественного регулирования, когда меняется и объём подмешиваемого теплоносителя.

Итак, рассмотрим типовой случай применения — обычный газовый котёл, система отопления с температурой 60 градусов и выше.

1. Автоматическое регулирование. Для регулирования понадобится узел со смесительным клапаном, который будет подмешивать нужный объём к остывающей воде горячую из подающего контура. Термодатчик и сервопривода, а так же блок управления, что будет отвечать за их работу в автоматическом режиме.
2. Ручное регулирование. Так-же можно реализовать это с помощью кранов – вручную, контролируя интенсивность подачи для каждого контура. Однако, это примитивный способ требующий ручного регулирования, что крайне непрактично постоянно делать самому.

Итоги

Достаточно большая вариативность комплектации смесительных узлов создаёт огромное поле для выбора. От самых простых вариантов с ручным регулированием до автоматизированных систем, управляемых контроллерами с погодозависимым управлением, а также интеграцией с системами в доме. Разобрать все варианты в одной статье просто невозможно. Лучший вариант понять что вам нужно от системы и сколько она будет стоит — связаться с нашими инженерами. Они проконсультируют вас по техническим вопросам, помогут выбрать оптимальный вариант и смогут рассчитать для вас стоимость готовой системы. Обращайтесь по телефону (067) 226-7404 с понедельника по пятницу (09:00 — 19:00) и субботу (10:00-14:00). Или отправляйте проект вашего дома на e-mail [email protected].

Электрический и водяной теплый пол. Расчет тепла теплого пола.

Электрический и водяной теплый пол. Расчет тепла теплого пола. | Устройство теплого пола.

ТД ВиКоОтопление ванной, туалета, дома — всегда существует множество вариантов. Используя стандартные варианты отопления в помещениях тепло, но присутствует проблема холодных полов. Теплый пол — это новый шаг в отоплении помещений. Благодаря широкому спектру материалов теплые полы существуют в электрическом и водяном исполнении. В этой статье мы рассмотрим эти виды полов.

В эпоху развития новых технологий 21 века в России с каждым годом все больше и больше продвигается  способ обогрева домов «теплыми полами». Вы наверняка слышали про такой пол, а может он у Вас уже есть или Вы собрались его себе сделать?!! Так давайте рассмотрим, что это такое, и как оно устроено.

ПОЧЕМУ ИМЕННО ТЕПЛЫЙ ПОЛ.

Дело в том, что радиаторы отопления нагревают воздух и отдают тепло вблизи места их установки. Нагретый воздух поднимается вверх и греет верхние перекрытия (потолок), затем воздух остывает и, опускаясь вниз, под действием конвекции вновь нагревается радиатором.

С теплым полом все обстоит на оборот. Пол нагреваясь, прогревает остывший воздух в помещении по всей площади равномерно, и Вы получаете комфортную температуру. В верхней области перекрытий прохладу, а внизу теплые комфортные условия обитания. Также ко всему этому экономию на обогреве помещения.

Выбрав в качестве отопления вариант теплых полов,  придется основательно постараться с их монтажом. Несколько удешевить монтаж можно, если установить теплый пол своими руками. Для этого необходимо закупить все необходимые элементы и материалы, а также подготовить поверхность полов во всех задействованных помещениях согласно установленным требованиям. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат. Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах.

Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.

ПОДГОТОВКА ПОВЕРХНОСТИ ТЕПЛОГО ПОЛА

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм. Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами.

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Если пол теплый — это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол, подложку ППИ).

 Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.

 Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола. Электрический теплый пол достаточно закрепить на ровном тонком  слое стяжки поверх утеплителя либо без него. Крепление к стяжке электрического кабеля лучше производить с помощью термоклея используемого в термопистолетах.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола.

Заметка:  Можно именно к сетке закреплять трубу или кабель теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

ВИДЫ ТЕПЛЫХ ПОЛОВ – ПРОЛОГ.

В первую очередь уточним, в наши дни встречается два варианта теплых полов:

·         Электрический теплый пол

·         Водяной теплый пол

По сути эти два варианта идентичны по силе обогрева, отличием является конструкция и вид энергии затрачиваемой для нагрева поверхности.   Однако все было бы так, если не подводные камни.  Так давайте разберемся подробнее.

ЭЛЕКТРИЧЕСКИЙ ТЕПЛЫЙ ПОЛ

В большинстве случаев продается в виде готовых самоклеющихся матов. Два исполнения в виде греющей пленки или матов из кабеля, на которых уже закреплен греющий кабель. Кабель встречается двух исполнений одножильный и двухжильный, а также экранированный и не экранированный.  Добавим к этому еще два варианта нагрева равномерный по всей длине кабеля и саморегулирующийся нагрев, потребляемую мощность кабеля на 1 метр.  И получим проблему в выборе J

Давайте рассмотрим подробнее:

Одножильный кабель [1] – работает, как обычный провод, который по закону Ома нагревается и выделяет тепло.  В большинстве вариантах без экранирующего заземления. Такой кабель подключается к сети 220В как обычный ТЭН или лампа накаливания. Данный кабель относится к кабелям с равномерным нагревом.



Двухжильный кабель  [2] – по конструкции схож с самовосстанавливающимися предохранителями. В этом кабеле нагревательным элементом служит специальный токопроводящий полимер, который под действием проходящего через него тока выделяет тепло. Такой кабель встречается двух исполнений с равномерным нагревом (через ХХ см внутри кабеля стоят специальные перемычки) и саморегулируемый (В местах с наибольшей температурой уменьшается проходящая сила тока).

Саморегулируемый кабель удобен тем, что его перегреть очень сложно, так как под действием температуры уменьшается проходящий ток, за счет уменьшения проводящих цепей в полимере. По мере охлаждения токопроводящие цепи в полимере вновь восстанавливаются.

Двухжильный кабель встречается как экранированный, так и не экранированный.



Греющие маты в виде пленки (инфракрасный теплый пол) [3] – по конструкции выглядят как мат с токопроводящей  медной фольгой,  элементами в виде лесенки, между которых проложен токопроводящий полимер.  Принцип работы похож на  «Двухжильный греющий кабель».

Инфракрасный теплый пол просто расстилается поверх слоя утеплителя. По технологии предложенной производителем может потребоваться закрепление специальным скотчем или за специальные ушки на полосе.

Мощность греющего кабеля:

Помимо конструкционных особенностей, греющий кабель также подразделяется по потребляемой мощности и, следовательно, по теплоотдаче.  Как правило, в большинстве случаев используется кабель с удельной мощностью 14вт/м и шагом 50мм.

 Уточним, что расчет теплого пола из греющего кабеля схож с расчетом мощности кабеля для обогрева трубы. Необходима только поправка — D трубы приравнивается к шагу укладки кабеля.

Например, возьмем гараж, в котором решили сделать теплый пол. Наружная температура грунта -35С, необходимая температура пола +5С. Толщина изоляции пола от грунта пусть будет пеноплекс  50мм. Размеры теплого пола 10м*10м (100 кв.м.), что означает длину кабеля в 120м [(10м/0,09)*9см+(10м/0,09)]. Шаг укладки возьмем 90мм.

Итак, для монтажа электрического теплого пола нам понадобится:

1. ·         Греющий кабель или пленка (нагревательный элемент)

2. ·         Соединительные провода

3. ·         Термопистолет с термоклеем или армированный скотч

4. ·         Электронный термостат с выносным  термодатчиком

5. ·         Система защиты УЗО (автомат)

6. ·         Медный провод 3х жильный (фаза, ноль, земля)



Рассчитываем Дельту температур:  +5-(-35)=40 градусов Цельсия



Далее, по приведенной ниже таблице получаем:

Из таблицы мы видим, что при толщине теплоизоляции в 50мм и шаге укладки 90мм нам понадобится кабель с удельной мощностью не менее 16,7 Вт/м. Следовательно, подходит греющий кабель с мощностью 17 Вт/м.

Далее подсчитываем итоговую мощность кабеля:  Pсум = Lметр  * Pуд/м = 120*17 =  2040 Вт/час

Регулировка температуры:

Для регулировки температуры используются электронные термостаты, датчик которых помещается между витками теплого пола.

Правильное расположение термодатчика – залог экономии и долговечности датчика. Датчик располагается в гофротрубе D16мм. Труба  укладывается между витками кабеля. Длина укладки гофры между витками должна составлять от 1 до 3м. На конце гофра обязательно аккуратно запечатывается, сохраняя структуру трубки.  Допустим пробкой. Это делается для избегания попадания внутрь бетонной стяжки  после заливки.

Большинство термостатов рассчитаны на нагрузочную мощность от 1,2 до 2,5 кВт. В нашем случае целесообразно установить дополнительный контактор, для коммутации греющего кабеля. В таком случае подойдет термостат от любого производителя.

Большинство термостатов имеют встроенный датчик температуры окружающего воздуха и дополнительный для погружения непосредственно в контролируемую поверхность (теплый пол).  Кто-то предпочитает контролировать температуру пола по температуре воздуха в помещении, а кто-то саму температуру пола.

Конечно контроль температуры по обоим параметрам еще лучше, но на все это влияет цена на термостат и желание клиента.

В наши дни можно найти так называемые «ХРОНО термостаты» — эти термостаты могут не только по двум датчикам контролировать температуру, но и по временной диаграмме, тем самым экономя затраты на нагрев помещения.  А еще встречаются даже сенсорные термостаты. Как говорится на вкус и цвет – только выбирай :).



Подведем итоги по электрическим теплым полам:

Плюсы:

• ·         Простота монтажа

• ·         Малые затраты на стяжку

• ·         Возможность покупки уже готовых матов

• ·         Простой расчет

• ·         Все что необходимо 220В и термостат

• ·         Обогрев в любое время года

Минусы:

• ·         Большая потребляемая мощность  (выше или  как конвектор)

• ·         Не долговечность (Как и у любого кабеля количество циклов вкл/выкл ограничено)

• ·         Электромагнитные наводки, пагубно влияющие на здоровье

• ·         Экранированный кабель дорогой и редкий

• ·         Дополнительные затраты при уже имеющемся отоплении

• ·         Возможность установки только в стяжку – иначе сгорит.

• ·         Долгослужащий кабель стоит очень дорого (1кв.м примерно 2-3т.р.)

• ·         Греющая пленка дороже саморегулируемого кабеля.

• ·         Низкая динамичность нагрева – быстро остывает

• ·         Не ремонтопригоден. При выходе из строя подлежит замене весь мат

• ·         Не выгодно для обогрева больших площадей.

ВОДЯНОЙ ТЕПЛЫЙ ПОЛ

Из всех возможных типов теплых полов водяной наиболее сложный в установке, однако, в результате получается долговечная система отопления, которая позволяет добиться большего комфорта и экономии, чем традиционная радиаторная система или электрический теплый пол.

Водяной теплый пол выполняется из специальной трубы «сшитый полиэтилен» или металлопластика.

Сшитый полиэтилен – долговечный (до 20лет на практике, а при правильной укладке до 50лет гарантированно), но требует специальных навыков укладки, к тому, же необходимо учитывать его температурные удлинения. Так сшитый полиэтилен в среднем при температуре 70С вытягивается до 10см на 1метр трубы. Помимо этого сшитый полиэтилен делится на классы: PEX-A, PEX-B, PEX-C, PE-RT. Все эти классы отличаются принципом изготовления и стойкостью к износу. Так сшитый полиэтилен PEX-A, например, в месте излома при нагреве примет свои исходные свойства и практически на 70% восстановит форму. Однако даже восстановленный участок не желательно прокладывать, так как со временем в этом месте может произойти прорыв.  Зато  сшитый полиэтилен PEX-A, например STOUT, будет надежный, так как более устойчив к истиранию и повреждениям.

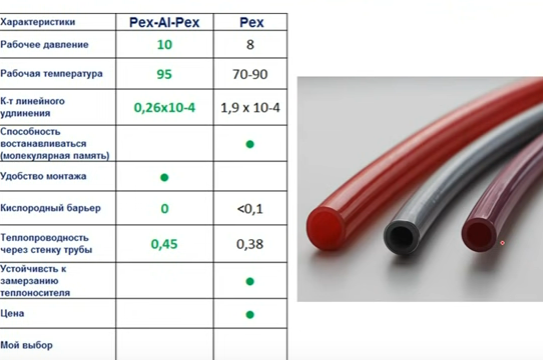

Металлопластик – дороже чем  «сшитый полиэтилен», но меньше подходит для теплого пола.  Хотя встречается  металлопластиковая труба, предназначенная для укладки в теплый пол. На практике же, под теплый пол подойдет любой металлопластик. Лучше потратиться, но взять качественную металлопластиковую трубу, например,  итальянскую компании APE, Prandeli.

В плане монтажа удобнее работать с металлопластиком, но,  люди, набившие на этом руку, предпочитают сшитый полиэтилен. Также для теплого пола из металлопластика следует учесть и взять за правило – использовать только пресс фитинги. Такие соединения не потекут со временем.

Для металлопластика  и сшитого полиэтилена существуют  специальные фитинги для подключения к коллекторам – Мультифит.

В добавку одно из Важных правил и ошибок большинства является принебригание коллекторными группами с расходомерами. Все думают, а так сойдет, и ставят либо вентили, либо простые регулируемые коллектора. Оно будет работать, но как? Давайте разберемся.

Дело в том, что теплоноситель, двигаясь по контурам, прогревает пол не равномерно, где-то нагрев сильнее, где-то слабее – все зависит от теплоизоляции и области помещения. А что делать, если помещение большое и используется 2 и более контуров, разная длина контуров? В такой ситуации перепад температур между контурами вам точно обеспечен, и прикрыть обычным вентилем Вам не поможет. Температура будет постоянно скакать. Для этого и существуют расходомеры.

Расходомер устроен таким образом, что выставив визуально объем проходящего теплоносителя, Вы избавляете себя от дальнейших регулировок в отстройке пропускной способности контура. При изменении объема или температуры теплоносителя расходомер поддерживает заданный объем теплоносителя через контур. Таким образом, на всех контурах температура будет всегда одинаковая и циркулируемый объем теплоносителя постоянный. Это позволит сэкономить на теплопотерях и излишках в нагреве, сделав теплый пол экономичнее.

Так как теплый пол рассчитан на рабочие температуры от 30С до 70С, не говоря уж о том, что сшитый полиэтилен имеет пиковую температуру в 80-85С. Для подготовки воды после котла, который может давать нагрев до 120С, вам понадобится либо трехходовой клапан, термостатический клапан или же смесительный узел. Не забываем о том, что обязательно устанавливается циркуляционный насос на группу теплых полов, а что делать, когда все контура закрыты? Насос попросту выйдет из строя. Если у Вас стоит смесительный узел с байпасом, тогда все отлично, а если нет смесительного узла? Для таких целей устанавливаются отдельно байпас с перепускным клапаном. Когда давление возрастает – клапан открывается, и насос начинает работать по замкнутому кругу.  Такой способ включения убережет Ваш насос.

Помните, длинна одного контура теплого пола не должна превышать 100м.

По мере распространения теплых полов, на практике, а также из комфортных условий и экономичности были выработаны 3 варианта укладки теплых полов.

На рис.1 показан вариант укладки «УЛИТКА» — такой вариант позволяет равномерно производить нагрев поверхности с минимальными перепадами между подачей и обратной на больших площадях.

На рис.2 и рис.3 показаны варианты укладки «ЗМЕЙКА». Однако на рис.2 теплый пол будет в начале горячий, а к концу, по мере охлаждения теплоносителя, прохладней. Перепад температур создаст не комфортные ощущения и приведет к большой тепловой нагрузке на прогрев площади. Такой вариант использую для прогрева ванных, туалетов, коридоров и технических помещений на малой квадратуре.  В варианте на рис.3 представлена «ЗМЕЙКА» с устраненным эффектом перепада температур нагреваемой поверхности.  Этот вариант можно использовать в узких местах, где укладка «УЛИТКОЙ» невозможна.

Несмотря на краткое и тяжелое описание принципа работы водяного теплого пола, на практике все гораздо проще. Существует много вариантов включения теплых полов в системы отопления.

Пример монтажа водяного теплого пола:

Давайте рассмотрим монтаж теплого пола в помещении 3м*6м с уже имеющейся системой отопления в квартире многоэтажного дома.

Итак, для монтажа водяного теплого пола нам понадобится:

1. ·         Коллекторная группа с расходомерами

2. ·         Узел подготовки и регулировки температуры теплоносителя

3. ·         Байпас с перепускным клапаном·

4.           Труба

5. ·         2 крана

6. ·         Коллекторный шкаф ШРВ (шкаф будем врезать в перегородку стены)

Получаем такую схему подключения



Теплоноситель (подача) от стояка[1] поступает через шаровые краны[2] в термостатический клапан [3] , в котором смешивается с остывшим теплоносителем (обратной). Затем уже подготовленный нужной температуры теплоноситель поступает на насос[6] , который нагнетает теплоноситель в коллекторные группы теплых полов. Проходя теплоноситель, нагревает термодатчик[5], который принудит термоголовку[4] прикрыть термостатический клапан[3], и подача постепенно закроется. Обратный клапан[9] предотвращает противоток теплоносителя. Если все краны в коллекторных группах будут перекрыты – сработает перепускной клапан[7] и теплоноситель будет циркулировать через байпас.

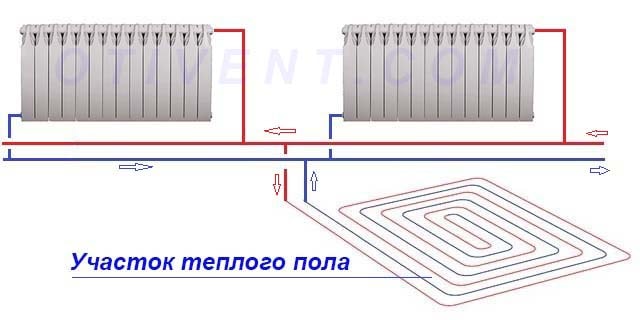

Такая система подойдет для однотрубных систем отопления, это позволяет делать теплый пол в квартирах, без боязни оставить соседей с холодной водой.

Также вместо термостатического клапана (крана)  можно установить

+

трехходовой клапан.

Приведенная выше схема включения вполне подойдет для теплых полов до 50 кв.м.  Дело в том, что термостатический клапан сможет обеспечить работу теплого пола только в 50 кв. м.

Конечно, данный вариант можно удешевить, на тот случай если контур будет один, тогда можно исключить коллекторную группу, но придется установить воздухоотводчик и балансировочный клапан.

Балансировочный клапан также как и расходомер сможет отрегулировать проток теплоносителя через контур.

Если Вы решите  использовать систему центрального отопления, тогда лучше использовать металлопластик.

Итак, с принципом работы разобрались. Давайте теперь рассчитаем длину трубы и шаг укладки.

Подсчитаем квадратуру помещения. S= 3*6=18 кв.м.

Подсчитаем общую площадь обогрева:

Так как нам углы греть не нужно, то с радостью в целях экономии убираем от стен по 50см, оставляем трубу около входов и окон.

Получаем S= Sпом – Sпустот =18-(0,5*6+0,5*6+0,5*3)=18-7= 11 кв. м

Отлично сэкономили целых 7кв.м. Результат — получаем размеры отапливаемой площади:  2м*5м

Стандартный шаг укладки трубы теплого пола берется из учета теплопотерь пола. Как правило, шаг варьируется в диапазоне от 100 до 300мм. Средний шаг 150мм обычно используется везде, где есть теплопотери пола. У нас пол подогревается помещениями, следовательно, возьмем шаг в 200мм.

Вариант укладки для удобства возьмем двойную змейку [рис.3].

Рассчитаем длину трубы:

 Nлиний = Lширины (см)/ Lшага(см)= 200/25= 10 шт (не забываем что будет по 5 линий)

Lметр = (Nлиний * Lдлины(см) + Nлиний*Lшага(см) )/100= 10*500+10*20=5000+200= 52 метра

Итого: 60 метров – берем запас для подключения к шкафу

Не забываем, что у двойной «ЗМЕЙКИ» витки чередуются  друг за другом. Отсюда надо учесть запас трубы + подключение.

Отлично длина контура получилась до 100м. Укладываемся во все параметры.

Также при использовании коллекторной группы и сервоприводов , с помощью термостатов можно регулировать температуру помещения. К примеру, на один комнатный хронотермостат можно подключить несколько сервоприводов.  Такое подключение позволит в большом помещении регулировать температуру сразу нескольких контуров.

Подведем итоги по водяным теплым полам:

Плюсы:

• ·         Долгосрочность службы

• ·         Возможность покупки уже готовых блоков

• ·         Не сложный расчет для малых помещений

• ·         Высокая динамичность температурных перепадов – плавный нагрев и остывание

• ·         Обогрев приятный и комфортный

• ·         Можно разделить помещение на зоны с разным температурным обогревом

• ·         Экономичность в плане энергозатрат на обогрев

• ·         Отпадает потребность в установке дополнительных систем обогрева.

• ·         Легкая интеграция с уже имеющимся водяным отоплением

• ·         Малое электропотребление

• ·         Отсутствие электромагнитных наводок

• ·         Возможность установки в деревянные перекрытия и полы

• ·         Возможность организации «теплых стен»

• ·         При повреждении нет потребности в замене всего пола – ремонтопригодность

• ·         Выгодно для обогрева больших помещений

• ·         При прорыве место течи легко определить



Минусы:

• ·         Необходим источник нагрева – котел, центральное отопление,  теплообменник.

• ·         Необходим опыт в установке

• ·         При больших квадратурах – сложный расчет

• ·         Обязательная установка циркуляционного насоса



ЭПИЛОГ

Мы с Вами рассмотрели виды электрических и водяных теплых полов. По результатам итогов очевидно преимущество водяных теплых полов, ввиду их надежности, экономичности и комфорта в области динамики нагрева. Электрические теплые полы также можно использовать, но лишь в помещениях, где востребованность обогрева мала. К таким местам можно отнести душевые комнаты, санитарные узлы, прихожие, кладовки и другие помещения, где обогрев будет производиться очень редко.

Давайте сравним плюсы и минусы электрического и водяного теплого пола.

Плюсы

Электрический теплый пол

Водяной теплый пол

Простота монтажа ·      Малые затраты на стяжку ·      Возможность покупки уже готовых матов     ·      Простой расчет ·      Все что необходимо 220В и термостат ·      Обогрев в любое время года

Долгосрочность службы ·       Возможность покупки уже готовых блоков ·       Не сложный расчет для малых помещений ·       Высокая динамичность температурных перепадов – плавный нагрев и остывание ·       Обогрев приятный и комфортный ·       Можно разделить помещение на зоны с разным температурным обогревом ·       Экономичность в плане энергозатрат на обогрев ·       Отпадает потребность в установке дополнительных систем обогрева. ·       Легкая интеграция с уже имеющимся водяным отоплением ·       Малое электропотребление ·       Отсутствие электромагнитных наводок ·       Возможность установки в деревянные перекрытия и полы ·       Возможность организации «теплых стен» ·       При повреждении нет потребности в замене всего пола – ремонтопригодность ·       Выгодно для обогрева больших помещений ·       При прорыве место течи легко определить

Минусы

Электрический теплый пол

Водяной теплый пол

Большая потребляемая мощность  (выше или  как конвектор) ·      Не долговечность (Как и у любого кабеля количество циклов вкл/выкл ограничено) ·      Электромагнитные наводки, пагубно влияющие на здоровье ·      Экранированный кабель дорогой и редкий ·      Дополнительные затраты при уже имеющемся отоплении ·      Возможность установки только в стяжку – иначе сгорит. ·      Долгослужащий кабель стоит очень дорого (1кв.м примерно 2-3т.р.) ·      Греющая пленка дороже саморегулируемого кабеля. ·      Низкая динамичность нагрева – быстро остывает ·      Не ремонтопригоден. При выходе из строя подлежит замене весь мат ·      Не выгодно для обогрева больших площадей.

Необходим источник нагрева – котел, центральное отопление,  теплообменник. ·       Необходим опыт в установке ·       При больших квадратурах – сложный расчет ·       Обязательная установка циркуляционного насоса

Как видите результат на лицо. Думаю по сравнениям все понятно. Благодарим Вас за потраченное время и надеемся, что данный материал Вам пригодился.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Водяной тёплый пол: принцип работы, правила укладки

0

Водяной тёплый пол: устройство, плюсы и минусы

5 (100%) голосов: 2

В помещениях, в которых отопление налажено по технологии теплого пола, атмосфера более комфортная, чем при обычной системе обогрева с радиаторами. При подогреве пола температура распределяется наиболее правильным способом: больше всего тепла поступает к ногам, а на уровне головы — воздух более холодный.

• Устройство и принцип работы
• org/ListItem»> Где можно выполнять монтаж водяного теплого пола?
• Достоинства и недостатки

Выделяются системы, которые отличаются способом подогрева, он может быть: водяным и электрическим. Водяной стоит дороже (исходя из особенностей установки), но зато с ним вы сэкономите в процессе эксплуатации, именно поэтому ему чаще всего отдают предпочтение.

Рассмотрим особенности водяного тёплого пола.

Водяной теплый пол

Устройство и принцип работы

Водяной теплый пол — достаточно непростая конструкция, но очень удобная, позволяющая создать максимально комфортную температуру в доме. Подобная система обогрева выполнена из труб, уложенных под напольное покрытие. По ним движется теплоноситель: вода/антифриз/этиленгликоль (здесь все зависит от труб и пожеланий владельцев). По длине трубы могут быть разными, иногда их размеры — очень внушительные. Именно поэтому, для того, чтобы теплоноситель хорошо циркулировал, нужен циркуляционный насос.

Нагрев теплоносителя осуществляется двумя методами: при помощи водогрейного котла либо он поступает из централизованной отопительной системы. И в том, и в другом случае необходимо снижать температуру теплоносителя: рабочие показатели системы радиаторов, для которой предназначены данные источники, находятся в диапазоне 65-95°C, в то время как для теплого пола хватит и 35-55°С. Такой диапазон обусловлен тем, что согласно требованиям СНиП, температура теплого пола не должна пересекать рубеж в 30°С.

Для того, чтобы достичь оптимального температурного режима, перед тем как поступать в трубы горячий теплоноситель соединяется с остывшей водой из обратки в смесительном узле. Именно таким способом достигается оптимальная температура теплоносителя, который через коллектор теплого пола попадает в трубы.

Расчет параметров насоса циркуляции и его установка описаны здесь

В качестве исключения можно отметить конденсационные котлы, высокая эффективность которых наблюдается в подобных системах с небольшими температурами. Именно поэтому, если вы решили выполнить обустройство теплого водяного пола своими руками, присмотреть к конденсационным агрегатам.

Узнать больше о конденсационных котлах можно в этой статье

Сейчас подробно рассмотрим строение водяного теплого пола. Водяной теплый пол — это конструкция из нескольких слоев. Примерная схема представлена на рисунке.

Пирог теплого пола

Изначально на ровное, гладкое основание кладется теплоизоляционный слой. Выбор материала и толщина стяжки для водяного теплого пола зависят от первоначального утепления пола и от того, какое помещение располагается внизу (если оно есть).

Найважнейшая задача заключается в том, чтобы как можно меньше тепла уходило. Тогда и будет достигаться наибольшая экономия отопления. В связи с этим, выбирая материал и его толщину, правильным решением станет подбор характеристик с небольшим запасом.

Водяной теплый пол с теплоизоляцией

По всему периметру комнаты необходимо устелить демпферную ленту или ленточный теплоизоляционный материал. Вы можете использовать пенопласт, предварительно нарезанный на полосы, ширина которых составляет 10 см, пенополистирол или другой листовой утеплитель, толщиной примерно 10 мм, также подойдет картон из минеральной ваты.

Виды и монтаж демпферной ленты в этой записи

После этого на теплоизоляцию кладутся трубы, закрепить которые можно несколькими способами:

1. На теплоизолятор помещается металлическая сетка с шагом 5-10 см. К ее прутьям трубы фиксируются посредством пластиковых хомутов или при помощи проволоки.
2. Теплоизолирующая подложка применяется с нанесенной на нее разметкой (сеткой). В специально предназначенных участках забивают крепежные элементы, в которые впоследствии монтируется труба.
3. Специальная подложка под теплый водяной пол. Зачастую используются полистирольные плиты со специальными выпуклостями, в которых очень удобно закреплять трубы, просто проталкивая их между выступами. Производством таких плит занимаются многие крупные компании.
4. Крепежные ленты, они размещаются по всей комнате с шагом 15-20 см. В таких изделиях присутствуют отгибающиеся лепестки, посредством которых трубы фиксируются в правильной позиции.

Где можно выполнять монтаж водяного теплого пола?

Из-за того, что система обогрева теплый водяной пол включает в себя много труб, устанавливают ее чаще всего в частных домах. Это обусловлено тем, что отопительная система многоэтажных домов ранней постройки не предусмотрена для подобного способа обогрева жилья.

Теоретически произвести укладку теплого пола от отопления можно, но существует высокая вероятность того, что в квартире может быть недостаточно тепло, либо у ваших соседей сверху/снизу. Здесь все зависит от типа запитки системы. В редких случаях холод поступает на весь стояк, поскольку гидравлическое сопротивление водяного пола намного выше, чем у радиаторов и оно может попросту не позволять теплоносителю поступать в систему.

В связи с этим получить разрешение на монтаж теплого пола в квартире — очень сложно, а если устанавливать без специальных документов, позволяющих это — вы получите штраф.

Если говорить о новостройках, то здесь начали сооружать две системы, одна предназначена для отопления радиаторами, другая — для водяного теплого пола. В подобных постройках не нужно получать разрешение.

Важнейшее преимущество водяного теплого пола — долгий срок службы. Вам не придется каждые пару лет производить замену труб и внутренних механизмов.

Денежных средств на отопление будет тратиться намного меньше. Монтаж водяной конструкции соответствует всем санитарным нормам, при этом дизайн вашего помещения останется неизменным, т.к. оборудование укладывается под напольное покрытие и абсолютно незаметно для посторонних глаз.

Из всех систем отопления, которые существуют сегодня, водяная считается самой безопасной, поскольку установив такой пол один раз, последующие 10-15 лет вы можете просто о нем забыть.

Для системы обогрева водяной теплый пол нет необходимости в постоянном техническом и сервисном обслуживании.

Установив такое оборудование в своем доме, вы разом решите многие проблемы,создав в своем жилище комфортную и уютную атмосферу. Не надо пытаться сэкономить на стандартных отопительных системах, поскольку водяной теплый пол характеризуется более высокими показателями экономичности и безопасности.

Среди других ключевых достоинств можно отметить следующие:

• экономичный расход энергетических ресурсов в процессе отопления помещения;
• конструкция оборудования отличается высокой надежностью и безопасностью в процессе работы;
• водяной теплый пол может выступать как вспомогательный источник отопления, так и как самостоятельный. Отзывы пользователей свидетельствуют о том, что обогрева от пола хватает для обеспечения оптимальной температуры в комнате даже при сильных морозах;
• монтировать водяной теплый пол можно под ламинат, плитку и любое другое напольное покрытие;
• никакие участки деталей конструкции не будут выступать;
• система не излучает ультрафиолетовые лучи;
• при необходимости вы можете отрегулировать уровень тепла и микроклимат;
• такой способ обогрева считается самым подходящим для человека. Поскольку ноги все время будут в тепле, риск появления простудных заболеваний в зимний период будет значительно снижен.

Как понятно из вышеописанного, плюсов у водяного теплого пола — много, но есть и некоторые недочеты, которые также стоит принимать во внимание:

1. Само оборудование и его монтаж стоят дорого. Однако, если сравнить все первоначальные затраты и преимущества, которые вы получите в процессе эксплуатации, можно прийти к выводу, что цена абсолютно оправдана.
2. При каких-либо поломках отремонтировать систему будет непросто, в некоторых участках, а иногда и во всей комнате нужно будет снимать напольное покрытие.
3. Для специалистов, которые будут собирать и подсоединять систему теплого водяного пола, предъявляются высокие требования. Они обязательны должны быть высококвалифицированными профессионалами, т.к. малейшие недочеты при укладке скажутся на эффективности системы.

Когда вы будете обращаться за помощью специалистов, не нужно пытаться найти пути экономии и, например, покупать материалы самостоятельно. Даже в случае, когда специалист предоставит вам подробный список всех нужных материалов, у человека, который не разбирается в этом, всегда есть вероятность того, что он может приобрести неверные детали. Многие компании, предоставляющие услуги по сборке и установке теплого водяного пола, самостоятельно приобретают все нужные комплектующие.

Теги: монтаж тёплого пола своими руками

Устройство водяного теплого пола | Отопительное оборудование и инженерные системы

Если в доме предусмотрено водяное отопление, то горячий теплоноситель можно направлять не только в привычные нам радиаторы, но и в трубы, спрятанные в полу или стенах. Напольное отопление, обладающее рядом преимуществ по сравнению с радиаторным, становится все более популярным в нашей стране.

3:0 в пользу теплого пола

Почему в помещениях с теплым полом люди чувствуют себя так комфортно? Во-первых, из-за более равномерного прогрева комнат без образования холодных зон и зон локального перегрева. Во-вторых, обеспечиваемый теплым полом температурный профиль (изменение нагрева воздуха по высоте помещения) близок к оптимальному, при котором температура на уровне головы стоящего человека несколько ниже, чем у его ног. В-третьих, поскольку в объеме помещения энергия от пола-нагревателя распространяется в основном излучением, а не с конвективным потоком, такой обогрев не сопровождается сквозняками и перемещением пыли.

Комфортность теплого пола — это только одно из его преимуществ. Не менее важна и энергетическая эффективность данной технологии. Поскольку теплый пол относится к лучевым системам нагрева, ощущение того, что тепла достаточно, наступает у человека при температуре примерно на 2°C ниже, чем при радиаторном обогреве. При этом рабочая температура в системе «теплый пол» понижена, следовательно, уменьшаются потери энергии в окружающую среду. Подобная система отопления предоставляет большие возможности для использования таких источников тепла, как конденсационный котел, тепловой насос и т. д. И наконец, при напольном отоплении не происходит скапливания тепла в верхней зоне помещения — там, где оно не нужно. Благодаря этому энергосберегающий эффект от применения теплого пола в помещениях с высокими (5 м и более) потолками достигает 40%. Для стандартных домов он оценивается в 10–20%. А оборудование системы «умной» автоматикой принесет дополнительную экономию.

Еще одним достоинством напольного отопления является «невидимость»: все его элементы скрыты в строительных конструкциях и распределительных шкафах. Несмотря на элегантность современных радиаторов, их отсутствие оказывается выигрышным для интерьера.

От клапана до узла

Принцип работы встроенных систем обогрева достаточно прост: нагретая вода циркулирует в уложенной с определенным шагом трубе, отдавая тепло строительной конструкции — полу, стене либо потолку. Рабочая температура таких установок ниже, чем при радиаторном отоплении, поэтому их называют низкотемпературными. Особенно это касается теплого пола (его температура ограничена условием комфортности). Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» температура поверхности пола в помещениях с постоянным пребыванием людей не должна превышать 26°C, а с временным пребыванием — 31°C. Поэтому температура в линии подачи напольного отопления не превышает 55°C.

Напрямую обеспечить теплоноситель такой температуры без потери КПД способны некоторые модели современных котлов. Однако этот вариант подойдет, только когда напольное отопление является единственной системой обогрева дома. Если же теплый пол комбинируется с радиаторами, что делается довольно часто, от котла требуется жидкость с более высокой температурой. При подаче в контур теплого пола она охлаждается за счет подмеса теплоносителя из обратной линии. Для этого используется двух- или трехходовой клапан, оснащенный термостатической головкой с погружным датчиком или сервоприводом.

Если теплый пол организуется не на ограниченной площади (например, в ванной комнате), а для обогрева основных помещений дома, ему потребуется собственный циркуляционный насос. Наличие «циркуляционника» дает возможность не только преодолеть гидравлическое сопротивление контура напольного отопления, но также сделать его более управляемым и независимым по отношению к другим участкам отопительной установки.

Все помещения дома имеют свои особенности и индивидуальные режимы обогрева, поэтому в каждом из них необходимо предусмотреть свой собственный греющий контур. Распределение теплоносителя по петлям производится с помощью коллекторов («гребенок»). Управление каждой из подсистем осуществляется с помощью клапанов, которые монтируются обычно на отводах обратного коллектора. Для автоматического регулирования клапаны оснащаются сервоприводами — на них поступают сигналы от комнатных термостатов или контроллера отопительной установки. По сигналам такого устройства клапаны открывают и закрывают каналы для теплоносителя в петлях теплого пола. В простых случаях пользователь управляет контурами вручную.

Чтобы все трубные петли напольного отопления находились в равных условиях независимо от их длины, на отводах подающего коллектора нужно предусмотреть настроечные клапаны. Они могут быть совмещены с расходомерами. В этом случае балансировку несложно выполнить без какого-либо измерительного прибора. При необходимости настроечным клапаном можно полностью перекрыть канал для теплоносителя со стороны подачи.

В обвязке напольного отопления потребуются также воздухоотводчики, дренажные клапаны — для слива жидкости из системы на время ремонтных работ и выпуска воздуха при заполнении контуров — и некоторое другое оборудование. В частности, для того чтобы исключить перегруз циркуляционного насоса при перекрытии петель теплого пола (такую ситуацию называют работой на закрытую задвижку), в состав обвязки включают автоматический клапан, замыкающий поток теплоносителя через обходной участок (байпас) при превышении безопасного давления в контуре напольного отопления.

Правильный подбор и настройка элементов водяного теплого пола является обязательным условием его работоспособности. Удобнее всего использовать для комплектации готовые насосно-гидравлические (насосно-смесительные) и коллекторные узлы, предлагаемые рынком. Такое оборудование компактнее и дешевле, чем необходимые комплектующие, приобретенные раздельно, а его компоненты подогнаны между собой.

Труба: что выбрать

Чаще всего для теплого пола применяют металлополимерные трубы PEX/Al/PEX, а также предназначенные для отопления трубы из сшитого полиэтилена с полимерным антидиффузионным слоем. «Металлопластик» удерживает конфигурацию, приданную монтажником, поэтому такую трубу укладывать проще и при этом требуется меньше креплений. Зато полиэтиленовая труба несколько дешевле, и, если напольное отопление организуется на значительных площадях, ее применение может дать ощутимую экономию. При случайном расплющивании PEX-трубы в ходе монтажных работ поврежденный участок можно восстановить, нагрев его строительным феном. Трубы из сшитого полиэтилена имеют больший коэффициент теплового линейного расширения, чем металлопластиковые. Но случаев разрушения из-за этого конструкции правильно смонтированного теплого пола специалисты не отмечают. Применяемые в системах «теплый пол» пластиковые и металлопластиковые трубы должны соответствовать IV классу эксплуатации по ГОСТ 52134-2003 (использование в низкотемпературном отоплении) и эксплуатироваться в соответствии с паспортными характеристиками. Тогда срок их службы составит не менее 50 лет.

Во встроенных системах отопления, включая напольное, применяются также тонкостенные медные трубы. Они долговечны, легко монтируются и хорошо проводят тепло, но дороже пластиковых и металлополимерных с алюминиевой прослойкой. Кроме того, медь не выдерживает контакта с агрессивными строительными смесями, в том числе цементными. Поэтому для заливки в бетонную стяжку подходят только медные трубы в полимерной оболочке.

«Мокрый» или «сухой»?

Греющая труба теплого пола может быть замоноличена в слое из песчано-цементной смеси (так называемый мокрый монтаж) или размещена непосредственно под напольным покрытием — паркетной доской и т.д. Конструкции второго типа именуют «сухими», или легкими. Они подходят для домов с деревянными полами, при ограничениях по высоте помещения, в других случаях, когда «мокрый» монтаж невозможен или нежелателен. Среди преимуществ таких систем — малая нагрузка на перекрытие, быстрый прогрев и хорошая реакция на управляющие сигналы. Чтобы запустить в работу «сухой» теплый пол, не нужно ждать затвердевания бетонной стяжки, а работы по его устройству дешевле, проще и чище, чем при замоноличивании трубы. Однако комплект материалов в этом случае обойдется примерно в полтора раза дороже: для равномерного распространения тепла по всей поверхности пола под покрытие укладываются металлические распределительные (их также называют отражающими) пластины из оцинкованной стали или алюминия. Без таких элементов система не обеспечит ровного нагрева поверхности пола, а ее теплоотдача будет ограничена. Впрочем, и при наличии отражателей-распределителей напольное отопление «сухого» типа проигрывает «мокрому» в удельной тепловой мощности. Поэтому в качестве базового варианта рассматривается напольное отопление с размещением греющей трубы в бетонную стяжку — как наиболее оптимальное по цене и эффективности.

Рецептура «пирога»

Конструкция водяного теплого пола представляет собой «пирог», нижним слоем которого является теплоизолирующая основа. Ее укладывают в обязательном порядке для того, чтобы минимизировать потери тепла в нижнем направлении, а при устройстве систем на верхних этажах дома еще и для исключения нагрева потолка под отапливаемым помещением. В качестве теплоизоляции обычно используют плиты из пенополистирола (пенопласта) плотностью 40 кг/м³. Толщина подложки зависит от климатических условий и основы, на которой устраивается теплый пол (грунт, плиты, перекрытие над отапливаемым или холодным подвалом и т.д.). При ее определении желательно произвести точный расчет с учетом теплозащитных свойств строительных конструкций. Но, как правило, на первом этаже дома хватает утеплителя в 50 мм, на втором — в 20 мм.

Выпускаемые специально для теплого пола пенополистирольные плиты оснащают различными усовершенствованиями: стыками для замкового соединения с соседними элементами, бобышками или разметкой для удобства укладки трубы, теплоотражающим и (или) гидроизолирующим покрытием. Есть даже теплоизоляция с «липучками» для закрепления трубы (обычно же ее фиксируют к пенопласту пластмассовыми скобами или подвязывают к арматурной сетке). Можно использовать и общестроительный пенополистирольный утеплитель. Но в этом случае придется потратить больше времени на раскладку и крепление трубы, запенивание стыков (эта операция желательна), отдельно решить вопрос с гидроизолирующим слоем.

В качестве подложки теплого пола по утепленным конструкциям хорошо подходит рулонный материал на основе вспененного полиэтилена с металлизированным пленочным покрытием (мультифольга).

Стяжку теплого пола, которая появится после заливки бетоном уложенной на утеплителе трубы, нужно изолировать и от боковых ограждающих конструкций, т.е. от стен дома. Иначе часть тепла будет перетекать в них и теряться. Чтобы этого не происходило, вдоль стен укладывают демпферную ленту из вспененного полиэтилена. Кроме теплоизоляции лента обеспечивает компенсацию изменения размеров бетонной стяжки при нагреве и остывании.

Чтобы из-за тепловой деформации плиты напольного отопления не возникало перенапряжений строительных конструкций, площадь сплошной стяжки не должна превышать 30 м² при максимальной длине стороны 8 м (требования СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»). Каждый такой участок обогревается отдельной трубной петлей и отделяется от соседних деформационным швом с демпферной лентой.

Для защиты стяжки от растрескивания в цементно-песчаный раствор вносят специальный состав — пластификатор. Укрепить бетон можно также армированием или добавлением полипропиленовой фибры. Бетонная стяжка не только защищает трубу от механической нагрузки, но и аккумулирует и распределяет тепло. Ее толщина определяется с учетом температуры теплоносителя и материала покрытия пола. Минимальный рекомендуемый слой над поверхностью трубы — 30 мм.

Укладка главной начинки «пирога» напольного отопления — трубы — производится тремя основными способами: одиночным, двойным (с параллельным «движением» прямой и обратной трубы) змеевиком и спиралью.

Схема и шаг укладки выбираются таким образом, чтобы обеспечить тепловые потребности помещения и равномерный нагрев поверхности пола. Перепад температуры на отдельных его участках не должен превышать 10°C (оптимально 5°C). Соответственно при расчете системы разность температур в прямой и обратной линиях принимается не больше этого значения. Шаг трубы не должен превышать 300 мм. Для компенсации тепловых потерь краевых зон (у наружных стен) шаг в них уменьшается, а подающий трубопровод располагается со стороны ограждающих конструкций.

Автоматика комфорта

Среди достоинств теплого пола часто указывают его свойство самопроизвольно корректировать количество отдаваемой в помещение энергии при изменении температуры внутреннего воздуха из-за перемены погоды, теплопоступления от сторонних источников и т.д. Этот процесс называют саморегулированием, и он действительно имеет место при работе напольного отопления, как, впрочем, и радиаторного. Но для поддержания комфортного, без значительных перепадов температуры воздуха и пола, микроклимата этого недостаточно.

Распространенным видом автоматических устройств для напольного отопления являются комнатные термостаты. Они размещаются в обогреваемых помещениях и управляют работой петель теплого пола, отдавая команды сервоприводам на открытие и закрытие клапанов коллекторного блока при отклонении температуры внутреннего воздуха от заданного значения (датчики встроены в корпусы приборов).

Регулируемой величиной может быть и температура пола. В этом случае комнатный термостат должен предусматривать подключения соответствующего сенсора. Этот датчик встраивают в стяжку и используют в качестве основного или — при работе в паре с датчиком температуры воздуха — ограничительного.

Обычно комнатный термостат срабатывает при изменении температуры на 1°C, но реакция пола-нагревателя на это действие не так быстра: чтобы подкорректировать температуру воздуха, ему требуется изменить температуру массивной стяжки. В итоге система не всегда успевает подстраиваться под перемены внешних или внутренних условий, особенно в межсезонье. Амплитуда колебаний в нагреве пола при таком регулировании достигает нескольких градусов. В результате комфортность и экономичность напольного отопления оказываются несколько ниже тех, которых от него ждут.

Повысить экономичность системы позволяют хронотермостаты, изменяющие режимы обогрева по заданной пользователем программе. Однако по-настоящему эффективным для напольного отопления будет управление на базе контроллера с погодной компенсацией.

Реагируя на изменение внешних условий и управляя элементами насосно-смесительного узла, такой прибор корректирует температуру теплоносителя, подаваемого в петли напольного отопления, еще до того, как перемена погоды сказывается на внутреннем климате. В сочетании с комнатными термостатами погодозависимый контроллер обеспечивает наиболее экономичную работу теплого пола и комфорт для пользователей этой системы.

Текст: Сергей Камышин

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

---

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



Внешний вид комплекта для теплого пола Herz Floor Fix	Схема 1. Теплый пол в маленьком помещении
Вид клапана для теплого пола



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

---

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт	Схема. Теплый пол схема с готовым модулем
Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах. Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2	Схема 2. Теплый пол небольшой площади
Комплект подмеса для теплого пола до 200м2	Схема 3. Теплый пол на несколько помещений
Коллектор для теплого пола



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .

Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2 3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2	Схема. Теплый пол с трехходовым смесительным клапаном на подаче

---

Вариант 6:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131	Схема 4. Узел смешения с постоянной температурой подачи
Привод-контроллер ESBE CRA111
Привод-контроллер ESBE CRC111	Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры


На схеме 4  показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом — контроллером погодозависимым — т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт.

Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.

               В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования



Теплый электрический пол: принцип работы, особенности, обогрев

Краткое содержание

• 1 Принцип работы системы
• 2 Виды систем
• 3 Резистивный тип
• 4 Кабельный теплый пол
  • 4.1 Особенности одножильных кабелей
  • 4.2 Особенности двужильных кабелей
  • 4. 3 Особенности саморегулирующегося кабеля
• 5 Резистивные маты
• 6 Инфракрасный теплый пол
• 7 Принцип действия пленочных обогревателей
• 8 Принцип действия стержневых инфракрасных матов
• 9 Преимущества и недостатки электрических систем
• 10 Видео: Ошибки при монтаже теплого пола

Проснувшись морозным зимним утром, и спустив босые ноги на пол, тут же возникает желание вновь спрятаться под одеялом и впасть в спячку, как минимум, до весны. По этой причине многие люди обустраивают теплый пол, обеспечивающий комфорт в любое время года. Причем наибольшей популярностью пользуется электрический теплый пол, отличающийся легкостью монтажа и безопасностью в использовании. Как работает подобная система, в чем заключаются ее преимущества, и чем она отличается от других систем обогрева?

Классификация тёплых электрических полов

Принцип работы системы

Поверхность теплого пола – это своеобразная панель, которая равномерно излучает тепло по периметру помещения. А сам электрический теплый пол, по сути, является проводами, размещаемыми в стяжке, либо под керамической плиткой. Электричество, подаваемое к проводам, преобразуется в тепловую энергию. Подобным образом работают и другие электрические приборы, в том числе электрочайники.

Отличительной особенностью данной системы является наличие терморегулятора, который при сильном нагреве автоматически отключает систему от питания.

Виды систем

Различаются они по способу обогрева, который может быть:

• резистивным;

Нагревательная пленка для резистивного теплого пола

• инфракрасным.

Схема подключения инфокрасного теплого пола

Каждый из этих видов заслуживает отдельного внимания.

Резистивный тип

Электрический обогрев пола в системах резистивного типа осуществляется за счет тока, проходящего по металлически проводам. А изготавливаются они в виде нагревательных кабелей, либо матов.

Типы электрических теплых полов под плитку

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

• одножильными;
• двужильными;
• саморегулирующимися.

Виды кабельного тёплого пола [ads-mob-1][ads-pc-1]

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Инфракрасный теплый пол

Инфракрасный электрический теплый пол осуществляет обогрев совершенно иным образом. Он по-другому передает тепловую энергию, преобразовывая ее в инфракрасное излучение, подобное солнечному теплу. Электрический теплый пол с инфракрасным принципом действия прямолинейно излучает тепло, нагревая все предметы, расположенные на поверхности. По мнению специалистов, такой подогрев является наиболее комфортным для человека.

Схема подключения инфракрасного теплого пола

Инфракрасная система может выпускаться в двух видах:

• пленочные обогреватели;
• стержневые маты.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

Принцип обогрева плёночного тёплого пола

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².

Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Преимущества и недостатки электрических систем

От водяного варианта обогрев электричеством отличается важнейшим преимуществом, связанным с возможностью его оборудования в городской квартире. Для подключения водяной системы требуются согласование действий с управляющей компанией, а также разрешение на врезку к центральной системе отопления. Система, осуществляющая обогрев от электричества, нуждается лишь в прокладке теплоизоляции и нагревательного кабеля.

Как правильно расположить электрический пол в комнате

Каждая система, осуществляющая подогрев от электрической сети, может снабжаться программируемым терморегулятором, приобретаемым отдельно. Это устройство позволит более рационально использовать теплый пол, снижая потребление электроэнергии до минимальных значений.

Недостатком такой системы является невозможность осуществлять обогрев больших площадей. Учитывая суровый климат, которым отличается большинство российских регионов, использовать электрический теплый пол можно лишь как дополнительный источник тепла, осуществляющий подогрев и позволяющий не ощущать дискомфорта в холодное время года.
[ads-pc-2][ads-mob-2]

Видео: Ошибки при монтаже теплого пола

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как работает теплый пол?

В настоящее время новые технологии дали нам возможность выбирать между различными способами обогрева и охлаждения помещений. Среди прочего, у нас есть кондиционеры, тепловые насосы, лучистое тепло и системы охлаждения.

Теплые полы (UFH) существуют уже сотни лет.

Первые теплые полы были обнаружены в Северной Корее. Древние римляне и греки также использовали системы подогрева пола в виде гипокауста. Эти системы поднимали пол с помощью колонн, а горячий воздух проходил через пространство под ним, чтобы нагреть пол.
Именно в 1980-х годах системы напольного отопления получили более широкое распространение во всем мире, в том числе в Великобритании.

Чтобы лучше понять UFH, в этой статье мы рассмотрим различные темы, указанные ниже:

• Как работает UFH?
• Является ли UFH хорошим соотношением цены и качества?
• UFH лучше, чем радиаторы?
• Какие материалы используются для теплых полов?
• Можно ли использовать регулятор температуры воды с UFH?
• Может ли теплый пол работать с бойлером?
• Могут ли теплые полы работать с тепловыми насосами?
• Возможен ли теплый пол с деревянным полом?
• Можно ли сделать теплый пол в ванной и как он работает?
• Каков срок службы теплых полов?



Как работает UFH?

Принцип теплого пола очень прост. Вместо того, чтобы монтировать металлические панели на стенах, трубы прокладываются в полу, и по ним циркулирует теплая вода, так что пол фактически становится большим радиатором.

Поскольку пол больше по сравнению с обычным настенным радиатором, его температура должна быть всего на несколько градусов выше температуры воздуха, чтобы обеспечить достаточное количество тепла для мягкого обогрева всей комнаты.

Основной целью проектирования напольного отопления является создание равномерной и равномерной температуры источника по всей площади пола в здании для обеспечения постоянного уровня комфорта во всем здании.

Петли труб обычно устанавливаются под всей площадью пола. Эти контуры подключены к центральному коллектору, в который подается горячая вода от подходящего источника тепла, например, бойлера или теплового насоса.

Для получения дополнительной информации прочитайте нашу статью о том, как работает лучистое отопление и охлаждение?



Является ли UFH хорошим соотношением цены и качества?

UFH — это настоящая лучистая система, которая обогревает от пола до потолка. UFH позволяет избежать потери тепла на высоких уровнях, а поскольку весь пол прогревается равномерно, оптимальный комфорт достигается во всем помещении.

Комнатный термостат можно настроить на 1-2°C ниже, чем у радиаторной системы, и в помещении все равно будет комфортнее. Эксплуатация системы при более низкой температуре и сокращение потерь тепла на уровнях выше уровня головы обеспечивает значительную экономию затрат на топливо.

Тем не менее, трудно определить точную экономию, которую можно получить, поскольку существуют эксплуатационные факторы, которые также необходимо учитывать, такие как конструкция пола, материал напольного покрытия, расстояние между трубами и температура воды, циркулирующей по трубам UFH.



UFH лучше радиаторов?

Система теплых полов равномерно распределяет тепло по помещению, что обеспечивает комфортную среду с оптимальной энергоэффективностью.

Радиаторная система, с другой стороны, сначала концентрирует тепло в одной области, а затем распределяет его по всей комнате. Это делает его крайне неэффективным, а также существует риск потери тепла через потолок.

Для получения дополнительной информации по этой теме, пожалуйста, посетите нашу статью о теплых полах и радиаторах.



Какие материалы используются в напольном отоплении?

Установка UFH отличается от обычного центрального отопления. Хотя источник тепла часто один и тот же, материалы и способ распределения тепла различаются:

1. Имеется центральный распределительный пункт, коллектор, который обслуживается основным источником тепла и распределяет теплую воду по трубам системы УФГ.
2. UFH работает с низкой температурой воды на подаче и обратке и поэтому требует собственных регуляторов температуры воды и насоса.
3. UFH использует всю площадь пола в качестве теплоносителя, заменяя радиаторы или конвекторы.



Можно ли использовать термостат или регулятор температуры воды с UFH?

Чтобы соответствовать требованиям BS EN 1264, необходимо обеспечить контроль температуры воды. Это гарантирует, что максимальная температура поверхности пола не будет превышена.

Все регуляторы температуры воды Uponor предназначены для смешивания и регулирования температуры воды на подаче основного источника тепла с температурой обратной воды UFH до температуры, подходящей для системы UFH.



Может ли теплый пол работать с бойлером?

Традиционно основным источником тепла был котел, производящий низкотемпературную горячую воду для системы. Современные высокоэффективные конденсационные котлы идеально подходят для УФГ, так как низкая температура воды позволяет котлу работать в конденсационном режиме.

Если источник тепла может обеспечить и поддерживать постоянную или переменную температуру воды для требований к UFH, возможно, нет необходимости в дополнительных средствах контроля температуры воды.

Однако при выборе котла необходимо тщательно обдумать, поскольку не все устройства совместимы. Всегда уточняйте особенности применения у производителя котла.



Могут ли теплые полы работать с тепловыми насосами?

Да, пол с подогревом, безусловно, может работать с большинством тепловых насосов. Совсем недавно стали доступны другие источники, которые идеально подходят для UFH, такие как тепловые насосы с источником тепла из земли или воздуха. Тепловые насосы становятся все более популярными из-за потенциальной экономии энергии.



Можно ли устроить теплый пол с деревянным полом?

Есть много типов деревянных полов, которые считаются подходящими для использования с UFH. Существует также несколько способов установки бруса, которые также необходимо учитывать перед проектированием системы.

Особое внимание следует уделять влажности деревянных полов. Не все деревянные полы подходят для UFH, поэтому следует обратиться за консультацией к поставщику напольных покрытий или в торговую ассоциацию TRADA.



Можно ли устроить пол с подогревом в ванной и как это работает?

Да, электрический теплый пол можно использовать в ванных комнатах. Для получения дополнительной информации ознакомьтесь с нашим Руководством для начинающих по устройству полов с подогревом в ванных комнатах.



Каков срок службы напольного отопления?

Электрическая система обогрева пола Uponor имеет срок службы более 25 лет, если напольное покрытие остается неповрежденным. Системы на водной основе могут прослужить до 25 лет, а система, использующая газовый котел, может прослужить около 10 лет из-за множества компонентов, которые, возможно, потребуется заменить.

В линейке напольного отопления Uponor вы можете выбрать различные решения, такие как: Minitec, сухие системы Siccus, комплекты для напольного отопления и электрические системы Comfort E.

Свяжитесь с командой Uponor уже сегодня, и мы поможем вам найти подходящую для вас систему напольного отопления.

Полное руководство по отоплению полов

Опубликовано в среду, 26 августа 2020 г., обновлено во вторник, 1 февраля 2022 г.

Полы с подогревом, используемые высококлассными отелями и строителями домов, избавляют от шока, возникающего при выходе из душа на холодный каменный пол. Вы можете подумать, что это предназначено только для тех, у кого много денег, но это уже не так.

Plumbworld здесь, чтобы объяснить все, что касается напольного отопления. От типов теплых полов до их преимуществ, затрат и соображений при покупке. Это полное руководство по покупке напольного отопления.

Читайте дальше, чтобы узнать больше о напольном отоплении для вашего дома…

Что такое напольное отопление?

Пол с подогревом включает в себя установку труб в пол, так что весь пол работает как радиатор, перевернутый на бок, нагревая комнату снизу вверх.

Подробнее: Советы и рекомендации по нагреву пола

Напольное отопление основано на принципе тепловых волн, поднимающихся в воздухе – излучение. Теплый пол может быть как «мокрой», так и «сухой» системой. Эти системы основаны на том, что проходит по трубопроводу под вашим полом, вода или электричество.

Какие бывают системы подогрева пола?

Как мы уже упоминали выше, существует два типа систем теплого пола – мокрые и сухие. Они называются такими в зависимости от того, через что проходит и используется для нагрева системы, воды или электричества — как радиаторы.

Система водяного отопления полов

Системы водяного отопления полов представляют собой сеть труб, соединенных непосредственно с вашим бойлером, которые перекачивают горячую воду по комнате.

Системы напольного отопления распределяют тепло намного более равномерно, чем радиаторы, поэтому они будут использовать воду при более низком нагреве, чем традиционные радиаторы. Это означает, что в результате ваш котел будет более эффективным.

По сравнению с сухой системой, к которой мы еще вернемся, основная трудность с мокрой системой связана с установкой. По этой причине затраты часто выше; поскольку трубы толще электрических проводов, для установки системы должно быть достаточно места. Это означает, что землю или пол, возможно, придется немного приподнять.

Примечание. Благодаря этому мокрые системы идеально подходят для новостроек. Модернизация мокрой системы непроста и не должна устанавливаться без посторонней помощи.

Сухая система теплого пола

Сухая система теплого пола использует сеть проводов под полом, которые равномерно прогреваются.

В зависимости от формы помещения, в котором вы хотите установить сухую систему, вы можете выбрать нагревательные маты, покрывающие большие площади, или отдельные провода. Отдельные провода можно согнуть и использовать для проникновения в более узкие места. Нагревательные маты часто дешевле, поскольку они имеют одинаковый размер.

Провода для сухой системы обычно располагаются поверх слоя изоляции и могут проходить под разными типами пола. Сами электрические провода тонкие, что делает их проще и дешевле в установке, чем мокрую систему. Однако, поскольку они используют электричество, они могут быть более дорогими в эксплуатации. Это делает их более подходящими для небольших площадей.

Как работает пол с подогревом?

Как упоминалось выше, в каждой системе теплый пол работает за счет подачи теплой воды или пропускания электрического тока по трубам или проводке. Затем он нагревается, обеспечивая равномерный обогрев всего помещения. Они обеспечивают окружающее тепло при более низкой рабочей температуре, чем радиаторы, что делает их более эффективными. Они нагревают пол и комнату за счет восходящего воздуха.

В основном:

• Влажные системы: теплая вода из вашего котла, перекачиваемая по трубам
• Сухие системы: электроснабжение от сети

Стоит ли использовать пол с подогревом? Каковы преимущества?

Существуют различные причины, по которым вам следует подумать об установке теплых полов в вашем доме, от эффективного отопления до увеличения стоимости вашего дома. Итак, мы описали некоторые ключевые преимущества ниже.

Комфорт

Теплый пол с подогревом обеспечивает более комфортное тепло и температуру окружающей среды, чем радиаторы, потому что это кажется естественным. В то время как радиаторы нагревают воздух за счет конвекции, протягивая холодный воздух по полу и вверх, пол с подогревом производит лучистое тепло, подобное солнцу. Весь пол нагревается, поэтому тепло выделяется равномерно. Кроме того, вы получаете хороший теплый пол.

Эффективность

После установки полы с подогревом очень эффективны, почти на 25% эффективнее радиаторов. Теплый пол использует более низкие температуры и покрывает гораздо большую площадь помещения — весь пол. При правильной установке теплый пол может помочь сэкономить энергию и деньги на ежемесячных счетах за электроэнергию.

Стиль

Пол с подогревом поможет вашему декору, освободив пространство на стенах и полу, потому что вам больше не нужны радиаторы. Поскольку система «невидима», у вас больше свободы в дизайне интерьера, что делает ее идеальной для жизни с открытой планировкой.

С какими напольными покрытиями работает пол с подогревом?

Полы с подогревом можно укладывать под большинство типов напольных покрытий, если они совместимы с системой отопления. Возможно, вам придется проконсультироваться с производителем по этому поводу. Мы описали все ниже.

Каменные и керамические полы

Плитка и каменные полы идеально подходят для электрических полов с подогревом, поскольку они обладают высокой тепловой массой и высокой теплопроводностью. Это означает, что тепло быстро передается поверхности пола и хорошо сохраняет тепло. Это создает идеальное идеальное распространение тепла.

Совет: всегда должен быть слой изоляции. Это минимизирует потери тепла вниз и максимизирует эффективность электрического теплого пола.

Виниловое напольное покрытие

Виниловое напольное покрытие очень хорошо сочетается с напольным отоплением и становится все более популярным. Большинство брендов винила в настоящее время производятся с учетом совместимости, но вам всегда следует обращаться к производителю, чтобы убедиться в этом. Виниловые полы могут иметь ограничение по температуре верхнего этажа, что будет ограничивать тепловую мощность системы, поэтому они не рекомендуются для помещений с высокими потерями тепла.

Деревянный пол

Паркетный пол — идеальный вариант деревянного пола для полов с подогревом, поскольку он выдерживает колебания температуры. Деревянный пол часто изолирует и, следовательно, снижает эффективность системы отопления. Лучше всего использовать более тонкий профиль из инженерной древесины, но всегда следует спрашивать у производителя.

Можно ли укладывать напольное отопление с коврами?

Да, в помещении с ковровым покрытием можно установить теплый пол. Ковер подходит, если материал ковра или подложки не действует как изолятор, блокируя тепло от системы подогрева пола. Сумма всех материалов не должна превышать 1,5.

Как укладывать теплые полы

Все зависит от того, какую систему вы устанавливаете – мокрую или сухую.

Для мокрой системы, которая подключается к вашему центральному отоплению, это делается следующим образом:

1. Поднимите пол — при укладке нового пола сверху пропустите этот шаг
2. Уложите трубы — должно быть направляющая для обеспечения того, чтобы трубы не были уложены вверх дном. Убедитесь, что трубы расположены равномерно, чтобы тепло распределялось равномерно
3. Покройте полы с подогревом стяжкой – смесью наподобие цемента – которая способствует изоляции и ускоряет выработку тепла. Убедитесь, что трубы закреплены на месте, чтобы избежать трещин. Стяжке необходимо дать высохнуть естественным путем.

Для сухой электрической системы теплых полов, например, от Warmup, в этом видео показан процесс установки:

Сколько стоит теплый пол?

Стоимость напольного отопления, естественно, выше, когда речь идет об установке и монтаже, по сравнению со стандартными радиаторами.

Стоимость напольного отопления сильно различается; они могут начинаться с 30 фунтов стерлингов для небольших проектов и до 10 000 фунтов стерлингов для крупных проектов. Стоимость будет зависеть от ключевых факторов, таких как выбранная вами система, площадь помещения и возраст вашего дома.

Сколько стоит пол с подогревом за кв.м.?

Как правило, стоимость теплых полов на м² составляет около 50–75 фунтов стерлингов при использовании электрических нагревательных матов. Например, система Loose Wire System, которую продает Plumbworld, в ванной комнате площадью 4 м² с соответствующей изоляцией и термостатом стоит около 470 фунтов стерлингов + НДС.

Сколько стоит установить электрические теплые полы?

Средние затраты на оплату труда по установке теплых полов составляют от 200 до 300 фунтов стерлингов в день. Большинство электрических систем можно установить за один-два дня, поэтому они должны стоить от 400 до 600 фунтов стерлингов.

Дорого ли обходятся теплые полы?

По сравнению с традиционными радиаторами, напольное отопление является одним из более дешевых решений для отопления с точки зрения эксплуатационных расходов, поскольку требует более низких температур в сочетании с равномерным распределением тепла.

Эффективен ли теплый пол?

Теплый пол чрезвычайно эффективен по сравнению с альтернативными решениями для отопления, такими как радиаторы. Он использует более низкие температуры, но обеспечивает равномерное распределение тепла.

Олли Лайон

Олли — мастер-самоучка, которому особенно нравится ремонт кухонь и ванных комнат. В свободное время Олли любит кататься на велосипеде и ходить в походы.

Нам нравится видеть, как вы преображаете ванную комнату, и делиться ими на нашей Instagram странице.

Мы хотели бы знать, так почему бы не поделиться с нами своими любимыми дизайнами в социальных сетях?

Найдите нас по телефону:

Facebook  | Твиттер  | Инстаграм | ТикТок | Pintrest

Кроме того, подпишитесь на нашу рассылку, чтобы получать последние предложения, новые продукты и рекомендации.

Вы планируете обновить ванную комнату или кухню? Совершайте покупки в Интернете по номеру Plumbworld , чтобы получить гарантированно низкие цены и доставку на следующий день.

Не забудьте прочитать остальную часть нашего  блога  , чтобы получить дополнительные советы по ванной комнате и кухне.

Что такое пол с подогревом и как он работает?

Перейти к содержимому

Что такое пол с подогревом и как он работает?

Автор: Трейси КэссидиОпубликовано: 10 ноября 2016 г.

Подогрев пола добавляет теплоты в любой дом . Он не только прекрасно ощущается под ногами, но и равномерно распределяет тепло. В отличие от отопления обычными радиаторами, в доме не останется холодных мест.

Теплый пол – это не новая концепция. Мы знаем, что это было , широко используемое во времена Римской империи , но есть также свидетельства того, что системы подогрева пола существовали еще в 2000 г. до н.э. в том, что мы сейчас называем Пакистаном, и аналогичная система использовалась в корейских домах в 1000 г. до н.э. Римляне обычно использовали эту систему (известную как гипокауст) в общественных банях и частных виллах . По сути, это включало в себя поднятие пола на столбах, а затем циркуляцию воздуха, нагретого открытым огнем, в пустоте под полом 9.0146 . Чем ближе комната к огню, тем теплее.

Пример системы гипокауста в Арле, Франция (Thermes de Constantin)

Преимущества напольного отопления

Преимущество напольного отопления заключается в том, что тепло равномерно распределяется по всему дому , благодаря равномерному размещению трубы под полом, и их можно легко контролировать с помощью термостатов. Тепло, исходящее от радиатора, нагревает воздух прямо над радиатором – в результате он быстро рассеивается и удаляется от нужной области. Ваш теплый воздух находится в комнате вертикально, но остается холодным на уровне пола. При напольном отоплении тепло исходит прямо от вашего пола — поскольку теплый воздух поднимается вверх, это означает, что равномерно рассредоточены по всей комнате .

Еще одним огромным преимуществом напольного отопления являются его энергосберегающие свойства . Радиаторам нужна гораздо более горячая вода, чтобы почувствовать воздействие тепла, поэтому ваш котел работает интенсивнее. Благодаря равномерному распределению труб теплого пола они работают намного эффективнее и могут работать с гораздо более прохладной водой.

С эстетической точки зрения полы с подогревом — более элегантное решение. Там нет стен с неприглядными радиаторами, вместо этого у вас остается Комната полностью открытой планировки и все стены свободны, чтобы вы могли делать все, что вам заблагорассудится.

Водяное или электрическое отопление?

Существует два типа теплых полов: водяной и электрический . Электрическая система подогрева пола подходит для небольших помещений (например, ванной комнаты) и работает независимо от вашей обычной системы центрального отопления. Электрическая система обогрева пола состоит из электрических нагревательных проводов, которые можно достаточно легко установить прямо под полом. Обычно управляется таймером.

Система подогрева пола на водной основе должна быть установлена ​​при укладке нового пола, поэтому обычно используется в новых конструкциях или при строительстве пристройки . Вам нужен довольно надежный котел для обогрева пола, поэтому это следует обсудить с вашим сантехником, чтобы узнать, сможет ли существующий котел справиться с дополнительной мощностью.

Трубы теплого пола работают за счет пропускания по ним нагретой воды. Трубы равномерно уложены петлями по всей комнате, что дает вам красиво ровно греет . Как упоминалось ранее, трубы центрального отопления под полом нужно только довести до температуры от 40°C до 45°C , что намного эффективнее, чем от 70°C до 80°C градусов, необходимых для ощущения воздействия тепла. от радиаторов.

Трубы укладываются на черновой пол и крепятся к изоляционным плитам. Рекомендуется нанять опытного сантехника для установки системы подогрева пола . После укладки труб важно не ходить по ним и убрать все инструменты. Все испытания труб должны проводиться на этом этапе. После того, как трубы установлены и испытаны, их следует быстро покрыть стяжкой или сухой смесью – это позволит избежать риска повреждения труб, а также потому, что при резком падении температуры вода в трубах не замерзнет.

Трубы теплых полов уложены и готовы к бетонной стяжке

Теплые полы и полированный бетон

Бетонная стяжка, укладываемая поверх труб, должна иметь минимальную толщину 75 мм. Это также минимальная толщина, необходимая там, где вы планируете шлифовать стяжку, если вам 9 лет.0145 полированный бетонный пол . В идеале для системы теплого пола следует использовать полиуретановую изоляцию толщиной не менее 50 мм. Это очень качественная изоляция , которая может использоваться как для бетонных, так и для деревянных конструкций подвесного пола . Изоляцию следует укладывать под черный пол, чтобы тепло не уходило в землю, хотя в некоторых случаях его укладывают поверх черного пола.

При укладке бетонной стяжки перед первым включением системы подогрева пола дайте ей полностью высохнуть. Компания, укладывающая стяжку, посоветует вам лучший период ожидания — если вы планируете отполировать бетон, сообщите им об этом. Также очень важно, чтобы температура поднималась очень постепенно. Ваша новая система теплого пола при первом включении должен быть установлен на минимальное значение , а температура должна увеличиваться на 2°C в день, максимум до 50°C для бетонных полов. Это поможет предотвратить растрескивание бетона.

Половое центральное отопление лучше всего подходит для сплошного или полированного бетонного пола, где накапливается скрытое тепло, которое медленно высвобождается тепловой массой. Бетон является отличным проводником тепла и очень хорошо удерживает тепло . Вот почему пол с подогревом так хорошо работает на полированных бетонных полах . По сути, это похоже на гигантский радиатор под ногами.

Управление системой напольного отопления

Теплый пол имеет более низкую скорость отклика, чем водяные радиаторы. При первоначальном включении может пройти несколько часов, чтобы ощутить преимущества, хотя точное время зависит от нескольких факторов, таких как толщина вашей плиты. Тем не менее, вы можете разделить свой дом на зоны, в зависимости от того, хотите ли вы, чтобы они были теплее или холоднее , и соответствующим образом отапливать их — с помощью термостатов, запускающих систему. Хотя для того, чтобы тепло подействовало, требуется немного больше времени, тепловой запас бетона означает, что ваш пол продолжит излучать тепло после того, как система выключится.

Конечно, минус этого решения в том, что вы не сможете в спешке обогреть свой дом, если наступит внезапное похолодание. И, с другой стороны, если температура внезапно повысится, может потребоваться некоторое время, чтобы понизить температуру в вашем доме, если вы не решите открыть все окна! Однако мы считаем, что преимущества напольного отопления намного перевешивают любые недостатки , и что это идеальное решение для обогрева современного энергоэффективного дома.

Похожие сообщения

Ссылка для загрузки страницы Перейти к началу

Как работает теплый пол | О теплых полах

Теплые полы становятся все более и более популярными в Великобритании в качестве альтернативы центральному отоплению. Сегодня при проектировании зданий основное внимание уделяется энергоэффективности и сокращению выбросов углерода, и полы с подогревом являются одной из систем, которые более регулярно уточняются с учетом этого.

Электрические змеевики для обогрева полов

Так как же это на самом деле работает? И почему эффективнее? Какие типы систем существуют? И можно ли их куда-нибудь поставить?

В этой статье будут рассмотрены различные типы напольного отопления, принцип их работы и соответствие более традиционным системам.

Искушение для многих людей, особенно для тех, кто приступает к самостоятельному строительству, состоит в том, чтобы выбрать продукты просто потому, что они кажутся более энергоэффективными, без тщательного изучения пригодности продуктов.

Важно рассмотреть все аспекты напольного отопления, чтобы убедиться, что это правильный выбор для вашей собственности или дизайна; это не всегда может быть лучшей формой нагрева для каждого применения.



Наука о подогреве полов

Принцип обогрева полов заключается в равномерном распределении тепла по комнате или всему помещению. Подпольные водопроводные трубы или электрические кабели передают тепло на пол, образуя одну большую площадь поверхности тепла.

Большая часть тепла, генерируемого системами теплых полов, является лучистым, а не конвекционным.

Тепловая энергия пола либо отражается, либо поглощается мебелью и предметами в помещении. Когда он поглощается, мебель фактически становится еще одним источником тепла, излучающим тепло в комнату.

Создает среднюю температуру во всем пространстве, от пола до потолка и в каждом углу.

В среднем комфортный уровень обогрева поддерживается системами теплого пола при температуре на 2°C ниже, чем в системах конвекционного отопления.



Как работают обычные системы

В отличие от напольного отопления, радиаторы излучают тепло посредством конвекции. По мере того, как тепло поднимается, оно создает более высокие температуры в самой высокой точке комнаты, и пол становится намного холоднее.

Они, как правило, создают неравномерную температуру на каждом уровне комнаты, так как ближе к радиатору жарче, а дальше может быть холоднее.

Избыток тепла на верхнем уровне приводит к большим потерям тепла через крышу здания, что делает конвекционное отопление менее эффективным и приводит к более высокой температуре воздуха для достижения того же уровня комфорта, что и в системе «теплый пол».



Электрические теплые полы

Электрические теплые полы состоят из сети кабелей, уложенных в пол, или матов с подогревом, которые можно укладывать на существующий пол и закрывать заново. Принцип заключается в использовании электростойких кабелей, которые производят тепло и передают его на пол или бетон.

Кабели и маты можно обрезать по размеру, чтобы они соответствовали любой планировке помещения или чтобы избежать неподвижных объектов. Кабели чаще всего используются в бетонных полах или деревянных основаниях, в то время как маты очень универсальны и могут использоваться практически для любого типа пола или формы помещения.

Электрические системы работают по тому же принципу, что и аккумулирующие обогреватели, но нагревают не кирпичи, а весь пол, увеличивая площадь теплоотдачи.

Каждая электрическая цепь в системе подключается непосредственно к источнику питания через собственный автоматический выключатель в целях безопасности, а нагревательные элементы и кабели изолированы и заземлены.

Благодаря большей площади поверхности и преимуществам лучистого тепла рабочая температура электрической системы обычно составляет около 30-40°C, что намного ниже, чем у обычной системы отопления, которая работает при температуре около 70°C.

Электрические полы с подогревом более подходят для ремонта, так как установка не требует перекопки пола, где может быть установлена ​​система водяного отопления; в целом они очень быстро и недорого устанавливаются.

Часто используется в домах, где нет газоснабжения и, следовательно, котла для обогрева жидкостной системы.

Эти системы имеют очень низкий профиль, что также делает их идеальными для помещений, где высота над уровнем моря является проблемой, так как нет необходимости значительно поднимать пол.

Системы также могут быть зонированы, как и любая другая система отопления, при этом каждая комната может иметь различную настройку температуры и при необходимости может обогреваться индивидуально.



Влажный теплый пол

Водяной теплый пол состоит из ряда труб, уложенных в бетон или черновой пол. По этим трубам прокачивается теплая вода от котла или другого источника тепла, например, солнечных батарей.

Система водяного обогрева пола

Преимущества те же, что и у электрического отопления, в том смысле, что тепло передается на пол и излучается в здание.

Температура воды значительно ниже температуры воды, циркулирующей через радиаторную систему, и системы могут работать при температуре около 50°C.

Влажные полы с подогревом не всегда целесообразны для существующих зданий, так как установка может включать в себя большие перекопки полов, прокладку труб и внесение изменений в сантехнику.

Тем не менее, он идеально подходит для новых сборок, поскольку установка может быть выполнена при «первом ремонте», что намного быстрее и дешевле, чем модернизация.

Трубы обычно укладываются в стяжку пола, и добавляется изоляция для уменьшения потерь тепла вниз.

Коллектор в сборе, состоящий из различных клапанов, будет регулировать расход и температуру воды в каждой комнате, и эти клапаны вместе с таймером обычно можно установить в одном незаметном месте, например в шкафу.

Хотя мокрые системы обычно дороже в установке, чем электрические системы, эксплуатационные расходы, как правило, ниже; а влажная система может быть на 30 % эффективнее, чем использование радиаторов, если помещение надлежащим образом изолировано.



Резюме

Принцип работы систем напольного отопления состоит в том, чтобы обеспечивать лучистое тепло, аналогичное солнечному, которое создает равномерную температуру окружающей среды во всем здании.

При этом он позволяет избежать горячих и холодных точек, избыточного тепла на уровне потолка и ненужных потерь тепла через крышу.

При прокладке труб или кабелей в матрице под полом тепло передается самому полу, который становится единой большой теплоизлучающей поверхностью.

Имея гораздо большую площадь для передачи тепла, можно эксплуатировать системы при гораздо более низких температурах, чем традиционные системы конвекционного отопления, и такой же уровень комфорта может поддерживаться при более низкой температуре воздуха.

Поскольку застройщики стремятся максимально повысить энергоэффективность своих проектов, полы с подогревом становятся все более популярным выбором в качестве альтернативы радиаторам.

Что такое электрические теплые полы?

Вставать с постели холодным утром достаточно тяжело, так зачем рисковать и ступить на холодный пол? С системой «теплый пол» вам больше не о чем беспокоиться! Электрические теплые полы работают легко и сохраняют ваши ноги красивыми и уютными всю зиму.

Что такое пол с подогревом?

В системах напольного отопления используется лучистое отопление. Это означает, что они нагревают пол, и, поднимаясь вверх, теплый воздух равномерно нагревает людей и предметы в помещении. Система подогрева пола подключается к термостату, а часто и к датчику температуры, для регулирования температуры пола.

Есть два типа излучателей системы напольного отопления : водяные и электрические. Водяной теплый пол использует теплую воду, нагретую бойлером или водонагревателем, которая циркулирует по трубам в полу для обогрева помещения. Электрическое отопление пола использует кабели или кабельные маты, подключенные к электричеству вашего дома.

Поскольку система обогрева пола устанавливается под полом, вам не придется беспокоиться о том, что обогреватель заблокируется или споткнется. Они также не поднимают пыль или аллергены, как система принудительной вентиляции.

Что такое электрическая система обогрева пола?

В то время как системы водяного отопления также могут потреблять некоторое количество электроэнергии, электрические системы напольного отопления основаны на кабелях электрического сопротивления или системах кабельных матов. В этих системах напольного отопления ток подается по кабелям для создания тепла. Затем это тепло излучается от пола, поднимаясь и равномерно нагревая комнату.

Маты с нагревательным кабелем

Маты с нагревательным кабелем используют кабели, прикрепленные к мату заданного размера, что облегчает установку в квадратных или прямоугольных помещениях. Вы можете изменить тканевый или пластиковый коврик, но не повреждайте и не разрезайте прикрепленный нагревательный кабель, иначе он может перестать работать.

Кабельные системы

Кабельная система хорошо подходит для помещений неправильной формы или помещений с объектами, не требующими обогрева, такими как раковины и туалеты. Таким образом, установщик может разместить кабели только там, где это необходимо, не повреждая систему отопления.

*Мы рекомендуем обратиться к квалифицированному специалисту для установки системы теплого пола

Преимущества электрического теплого пола

Электрическое напольное отопление предлагает следующие преимущества по сравнению с водяной системой отопления:

• Простая и быстрая установка
• Практически не требует обслуживания
• Быстро нагревается
• Незначительно меняет высоту существующих полов

Где вы используете электрическую систему подогрева пола?

Чтобы избежать высоких эксплуатационных расходов, системы электрического подогрева пола лучше всего подходят для обогрева отдельных помещений, таких как ванные комнаты, кухни или гостиные. Кроме того, некоторые системы, такие как серия кабельных матов Stelpro SECM, хорошо подходят для обогрева бетонных полов, поэтому их можно устанавливать в подвалах, гаражах и мастерских.

Электрические системы обогрева работают под большинством напольных покрытий, хотя некоторые производители могут предложить различные напольные покрытия, которые лучше всего подходят для их системы отопления. Просмотрите наш выбор систем напольного отопления, чтобы найти ту, которая согреет вас этой зимой.

Рекомендуемая литература

Как установить систему подогрева пола

Вы можете найти нагревательные кабели в виде предварительно облицованных матов или в виде кабельной системы, намотанной на катушку. Посмотрите, как отличается установка в зависимости от типа нагревательного кабеля или нагревательного мата, который вы используете, с помощью этого руководства.

Какой обогреватель лучше: от обогревателей до настенных электрообогревателей

Обогреватели бывают разных размеров и размеров, так как же выбрать тот, который подходит для вашего помещения? Прочтите наше руководство, чтобы узнать о различиях между каждым типом едоков и соответствующих приложениях для каждого из них.

Эйвери Дитцен

Родом из Висконсина, Эйвери получила степень по английскому языку, прежде чем отправиться в Атланту, штат Джорджия. Писатель днем, читатель ночью, она гордится своим творческим мировоззрением и пытается привить его всему, что пишет. Как автор контента для HomElectrical, она использует свои навыки, чтобы делиться советами и рекомендациями по освещению, HVAC и экологичности. Если она не пишет, то читает, рисует, гуляет со своей собакой или проводит время с семьей и друзьями.

Рекомендуемые продукты

Мат нагревательного кабеля Stelpro 7,5 футов Persia, 120 В

299,40 $ Каждая

SFMC1S007010 FT

$ 246,00 ПУХ

SECM2W0300S025

STELPRO 91-FET PERSIA SEAPING CABLE, 120 В

$ 916.20.

SCU1W0135S013

Разъединительная мембрана Stelpro 53,8 кв. фута для напольного отопления SCU …

$171,00Каждая

SCU-MEM-054

Присоединяйтесь к нашему списку рассылки

Получайте специальные предложения по отоплению и многое другое, прямо на ваш почтовый ящик

3 | Пол с подогревом

Подходит ли вам пол с подогревом? Неа! Слишком дорогой! Что ж, подождите минутку… Теплый пол может показаться роскошным вариантом, но это все более популярная и эффективная альтернатива традиционным радиаторам – и к тому же удивительно доступная, особенно если вы включите ее в проект реконструкции. Мы не будем лгать — это может быть грязной и сложной вещью в установке, но как только она будет установлена, вы получите целую кучу преимуществ, которые согреют ваши моллюски.

Независимо от того, строите ли вы пристройку, делаете ремонт или занимаетесь самостоятельным строительством, это руководство расскажет вам все, что вам нужно знать о напольном отоплении, в том числе о том, какая система может подойти для вашего дома, каковы плюсы и минусы и как вы можете решить, подходит ли это вам.

Что такое пол с подогревом?

Превращение всего пола в массивный радиатор звучит очень тепло, и, проще говоря, это и есть пол с подогревом. Это слой труб, несущих теплую воду (или электрические змеевики, которые нагреваются), проложенный под вашим полом, чтобы воспользоваться основным принципом тепловых волн, поднимающихся по воздуху.

Как работает пол с подогревом?

Теплый пол обогревает комнату или весь дом с нуля с помощью ряда труб (в случае водяного теплого пола) или кабелей (в случае «сухого» или электрического теплого пола), встроенных в пол. Тип, который вы выберете, будет зависеть от нескольких факторов, которые мы обсудим чуть позже.

Как устроен теплый пол?

Во-первых, это зависит от того, устанавливаете ли вы его в новой постройке или пристройке, или модернизируете его в старом доме. Для новой постройки или пристройки большинство людей устанавливают трубопровод в слой стяжки на новом полу.

Если вы делаете ремонт и хотите установить пол с подогревом в старом доме, вы можете установить его поверх существующего пола. «Низкопрофильные» системы позволяют легко уйти с минимальным нарушением существующих приспособлений и фитингов.

Могу ли я установить теплый пол самостоятельно?

Да! Если вы уверены в себе, вы можете легко установить теплый пол и снизить затраты, но это довольно технический и сложный проект, поэтому он определенно не для новичков.

Если вы устанавливаете систему на водной основе, мы рекомендуем нанять профессионального сантехника, так как вам нужно будет проложить водопроводные трубы и подключить их к вашей котельной системе.
В любом случае вам понадобится электрик, чтобы подключить вашу новую систему подогрева пола к электросети, а также датчик для термостата.

Преимущества напольного отопления

Вот некоторые преимущества напольного отопления:

Роскошный комфорт!
Есть что-то роскошное в том, чтобы ходить босиком по дому — в Великобритании! Поскольку весь пол прогревается равномерно, это похоже на ощущение солнечного тепла — на ваших ногах.

Более высокая эффективность
В отличие от радиаторов, которые нагревают воздух за счет конвекции, теплые полы излучают тепло. Весь пол прогревается равномерно, поэтому нет холодных мест, духоты и сквозняков.

Меньшие эксплуатационные расходы
Поскольку тепло распределяется по помещению равномерно, а также поскольку система покрывает гораздо большую площадь, чем может покрыть отдельный радиатор, напольное отопление работает при более низкой температуре (около 40°C по сравнению с 65°C). ), снижает нагрузку на ваш котел и, следовательно, может помочь уменьшить ваши счета за отопление.

Больше места
Пол с подогревом невидим, поэтому, если вы замените радиаторы на пол с подогревом, освободится пространство на стене и на полу, что даст вам гораздо больше свободы и гибкости при оформлении комнаты по своему вкусу. Если вы делаете ремонт, это может помочь вам превратить вашу собственность в жилую зону открытой планировки.

Может ли пол с подогревом повысить ценность вашего дома?

Если в вашем доме есть полы с подогревом (даже если это только одна комната), запрашиваемая цена вашего дома, естественно, будет намного выше, потому что это функция, которую хотели бы иметь большинство людей.

Более гигиеничный
Более теплый пол действует как криптонит на пылевых клещей и помогает уменьшить циркуляцию пыли, поэтому идеально подходит для людей, страдающих аллергией. Мягкое тепло и низкая влажность также создают более благоприятную среду для мебели.

Влажные системы совместимы с любым типом котла
Это верно, если ваш котел имеет достаточную мощность.

Простая установка
Если это система сухого/электрического теплого пола, ее можно установить самостоятельно, если у вас есть необходимые для этого инструменты и навыки. Если он мокрый, вам обязательно нужно вызвать профессионала для выполнения этой работы.

Подходит для различных типов напольных покрытий
Пол с подогревом можно укладывать под камень, плитку, дерево или ковер, если ковер не слишком толстый.

Недостатки напольного отопления
Преимуществ много, но каковы недостатки?

Высокая стоимость установки
Хотя ваш новый теплый пол поможет снизить ваши счета за электроэнергию, очень маловероятно, что вы когда-либо окупите все деньги, потраченные на его установку, особенно если вы выберете мокрую систему. Это больше всего подходит для новостроек или если у вас уже есть какие-то работы на вашем полу, это можно легко сделать одновременно.

Электрические системы обходятся дорого в помещениях, которые используются весь день.

Одно из самых дорогих применений электрического подогрева пола — зимний сад. Как правило, в гостиной или зимнем саду требуется много тепла, и они также используются в течение всего дня (по сравнению с ванной комнатой с двумя разными периодами интенсивной ходьбы). Для зимнего сада, который часто используется, мокрая система может стоить дороже и быть более сложной в использовании, но она гораздо более выгодна, учитывая эксплуатационные расходы. Мы обсудим это подробнее в нашем исследовании двух систем.

Трудно установить в старых зданиях

Из-за дополнительных обручей, через которые нужно прыгать (мы доберемся до них через мгновение), установка напольного отопления в старых зданиях может занять много времени и вызвать серьезные нарушения.

Обогрев помещения занимает больше времени

Системам обогрева пола требуется больше времени для обогрева помещения, поэтому важно использовать таймер, чтобы вы могли планировать заранее и чувствовать себя комфортно, когда вам нужно быть уютным.

Не подходит для тяжелой и большой мебели

Если вам действительно нужен пол с подогревом, возможно, вам придется отказаться от этого тяжелого дивана. Системы не могут располагаться под определенной фурнитурой и предметами мебели.

Меньшие системы напольного отопления могут не стоить того

Если вы устанавливаете напольное отопление вместо радиаторов, убедитесь, что вы не покупаете меньшую систему напольного отопления, которая будет нагревать пол, но вы можете остаться с остальными в комнате все еще холодно.

Существует два типа напольного отопления:

Электрический теплый пол
Электрический теплый пол зачастую дешевле и проще в установке. Но это может быть в три-четыре раза дороже в эксплуатации. Это лучше всего подходит для небольшой одноместной комнаты, такой как ванная комната или ванная комната, где вам нужно быстро нагреться.

Три варианта «сухих»/электрических систем подогрева пола:
· Свободный провод – лучше всего подходит для проникновения в каждый закоулок комнаты неправильной формы.
· Коврики — они дешевле, потому что имеют одинаковый размер, поэтому они также очень хороши для больших комнат.
· Коврик из фольги – изготовлен специально для ламината.

Водяной теплый пол

Система водяного теплого пола состоит из непрерывных пластиковых труб (без стыков, поэтому нет утечек), заполненных теплой водой и питаемых от вашего котла или теплового насоса, который также находится под полом. Они легко обеспечивают достаточное количество тепла.

Если вы делаете капитальный ремонт, выберите мокрую систему
Поскольку вы, по сути, строите с нуля или ремонтируете весь дом, мокрая система вам в помощь. Это означает, что вы можете создать достаточно места на полу для труб толщиной.

Водяной или электрический теплый пол?

Поскольку они имеют более высокую теплоотдачу, системы горячего водоснабжения идеально подходят для ремонта, больших объектов или домов с плохой изоляцией (и если это вы, ознакомьтесь с нашим руководством по теплоизоляции здесь).

Электрический теплый пол идеально подходит для небольших помещений, таких как ванные комнаты, потому что он быстро нагревается, когда вам это нужно (превращает выход из душа в мечту).

Для каких типов полов лучше всего подходит пол с подогревом?

Хорошей новостью является то, что пол с подогревом совместим со всеми типами напольных покрытий. Что лучше, решать вам:

Каменные и керамические полы
Каменные и керамические полы лучше всего подходят для теплых полов – они являются естественными проводниками тепла, быстрее прогреваются и дольше сохраняют тепло.

Деревянные полы
Возможно, но уточните у производителя безопасные температуры. Древесина может деформироваться и сжиматься, особенно если температура превышает 27°C.

Ламинат и винил
Опять же, проверьте рекомендованную производителем максимальную температуру поверхности пола, чтобы убедиться, что ваше напольное покрытие совместимо с системой подогрева пола.

Ковер
Пол с подогревом можно использовать с ковром, но не с толстым ковром, потому что он слишком долго нагревается.

Бетон
Бетон модный, гладкий и современный, он хорошо подходит для полов с подогревом, так как хорошо сохраняет тепло.

Можно ли установить теплый пол в старых домах?

Да, но вам нужно проверить, насколько хорошо утеплен ваш дом. Если у вас плохая изоляция или окна с одинарным остеклением, вам, вероятно, все равно понадобятся радиаторы наряду с теплым полом. Вам также может понадобиться утеплить пол под сетью труб, чтобы тепло не уходило в землю.

Ознакомьтесь с программой Green Homes Grant правительства Великобритании, чтобы узнать, можете ли вы получить финансовую помощь для ее оплаты.

Если ваша энергоэффективность достаточно высока, вы можете выбрать систему подогрева пола. Вам, вероятно, придется выбрать низкопрофильную систему с трубами меньшего диаметра и нагреваться быстрее, чем обычные теплые полы.

Какая оптимальная температура для подогрева пола?

В большинстве домов в общих жилых помещениях около 21°C, а в спальнях около 18°C ​​— полезнее спать при более низкой температуре.

Сколько времени работает теплый пол?

Нагрев пола с подогревом может занять два-три часа. Вот почему таймер является обязательным, чтобы вы могли планировать, когда вам будет тепло и уютно.

Должен ли я оставлять пол с подогревом постоянно?

Да, так как пол с подогревом нагревается за час или два, зимой для вас может быть более эффективным оставить его включенным при более низкой температуре в течение дня.

Теплые полы дорогие?

Самый важный фактор, на который следует обратить внимание, это то, что мокрые системы дешевле в эксплуатации, но дороже в установке. Сухие системы дешевле в установке и дороже в эксплуатации. Если вы строите новый дом, установить водяную систему не составит труда, потому что это сэкономит вам энергию и деньги. Если вы модернизируете пол с подогревом в одной комнате, возможно, сейчас неподходящее время для установки сухой системы в зависимости от того, что еще вы делаете. Если это часть более крупного ремонта, и вы выбираете мокрую систему, затраты, вероятно, будут того стоить.

Сколько стоит эксплуатация теплых полов?

Электричество стоит дороже, чем природный газ, поэтому эксплуатация мокрой системы обходится значительно дешевле, чем сухой. Чтобы узнать, что потребляет больше всего электроэнергии в доме? прочитайте нашу статью.

Как еще сделать дом теплее?

Попробуйте улучшить теплоизоляцию вашего дома, чтобы сэкономить тепло и деньги. Ознакомьтесь с нашим Руководством по утеплению пола, Руководством по утеплению полых стен и Руководством по утеплению чердака здесь.

Также, если вашему котлу больше 10 лет, стоит подумать о его замене на более энергоэффективную модель класса А.

Часто задаваемые вопросы

На какую температуру должен быть установлен теплый пол?

Для большинства домов это около 21°C для гостиных и около 18°C ​​для спален.

Каковы недостатки напольного отопления?

1.
