как рассчитать длину, сколько метров уходит трубы для водяного пола, как посчитать количество, сколько надо

Содержание:

Выбор труб для теплого пола по материалу изготовления
Способы расчета трубы для пола с обогревом
Проведение вычислений по формуле
Выполнение расчетов на основании схемы
Использование специальных программ

Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем, как приступить к монтажу напольного покрытия с обогревом, следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Чтобы такая система соответствовала своему функциональному назначению, нужно выполнить расчеты максимально точно. Доверить это лучше специалистам, но можно узнать, сколько уходит трубы на теплый пол самостоятельно, если ознакомиться с соответствующей информацией.


Выбор труб для теплого пола по материалу изготовления

Для монтажа пола с обогревом используют трубы из:

  • Полипропилена или сшитого полиэтилена. Такие изделия не имеют большую гибкость, которая необходима для прокладки системы, и не обладают достаточной степенью теплоотдачи, поэтому им отдают предпочтение при ограниченных финансовых возможностях.
  • Металлопластика. Изготавливают такие трубы из прочного пластика. С наружной стороны изделие имеет армирование из алюминия, что способствует повышенной теплоотдаче. Цены на металлопластиковую продукцию выше, чем на трубы из пластика. Отличаются изделия из данного материала повышенным коэффициентом теплоотдачи, поэтому они получили широкое применение.
  • Меди. Трубы отличаются высокой степенью теплопроводности, но при этом они плохо гнутся и их стоимость достаточно высокая.
  • Нержавейки.
    Гофрированная трубная продукция из данного материала стоит немного дороже, чем металлопластиковые трубы, но считается самым современным и оптимальным выбором, поскольку у нее очень высокий уровень теплопроводности.

Принимая решение, какие приобрести изделия, следует обращать внимание на их гибкость и коэффициент отдачи тепла, которые влияют на расчет количества трубы для теплого пола. С учетом изложенных требований, специалисты советуют отдавать предпочтение металлопластиковой или гофрированной продукции.

Способы расчета трубы для пола с обогревом

Имеется несколько вариантов, как рассчитать длину труб для теплого пола:

  • воспользовавшись формулой;
  • на основании протяженности трубопровода, изображенного на схеме;
  • применяя онлайн калькулятор или компьютерную программу.

Проведение вычислений по формуле

Расчет длины трубы для теплого пола выполняют, пользуясь формулой:

L = S/N*1,1 + P

где:

L — протяженность трубопровода;

N — расстояние между витками труб в месте поворотов;

1,1 — коэффициент теплопотерь, который является стандартным параметром для всех видов труб и схем укладки;

Р — расстояние между началом пола и отопительным прибором плюс протяженность обратного пути в метрах, его измеряют при помощи рулетки.


Чтобы определить площадь помещения (S), ее длину умножают на ширину. Потом необходимо узнать квадратуру поверхности, на которой планируется монтаж системы обогрева.

Для этого, перед тем, как рассчитать трубу для теплого пола:

  1. От величины площади комнаты вычитают площадь, которую занимает крупная мебель. Определяют ее на основании размеров предметов обстановки, перемножив их длину и ширину.
  2. Также нужно уменьшить величину поверхности на площадь промежутка, который требуется для прокладки демпферной ленты, а это отступление от стен комнаты, равное 20-30 сантиметрам.


Для определения N – шага монтажа трубопровода, от которого зависит равномерность прогрева напольного покрытия, пользуются определенными правилами:

  1. Промежуток между соседними витками, составляющими систему обогрева, может составлять от 10 до 30 сантиметров;
  2. Подбирать шаг нужно в зависимости от материала изготовления труб (подробнее: «Какое расстояние между трубами теплого пола нужно делать – советы по монтажу»). При этом для труб, характеризующихся меньшей степенью теплоотдачи, расстояние нужно сократить.
  3. Прокладку системы можно выполнять как с разной величиной шага, так и с одинаковым расстоянием между трубами. Специалисты рекомендуют данный параметр уменьшать в зоне расположения дверей, окон и внешних стен.

В свое время специалистами было вычислено, сколько труб надо для теплого пола при определенном размере шага. Например, при шаге, равном 100 миллиметров, расход труб на один «квадрат» площади составит 10 погонных метров. А при промежутке между витками в 300 миллиметров – 3,4 погонных метра.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

  1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
  2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
  3. При нанесении чертежа следует соблюдать масштаб.

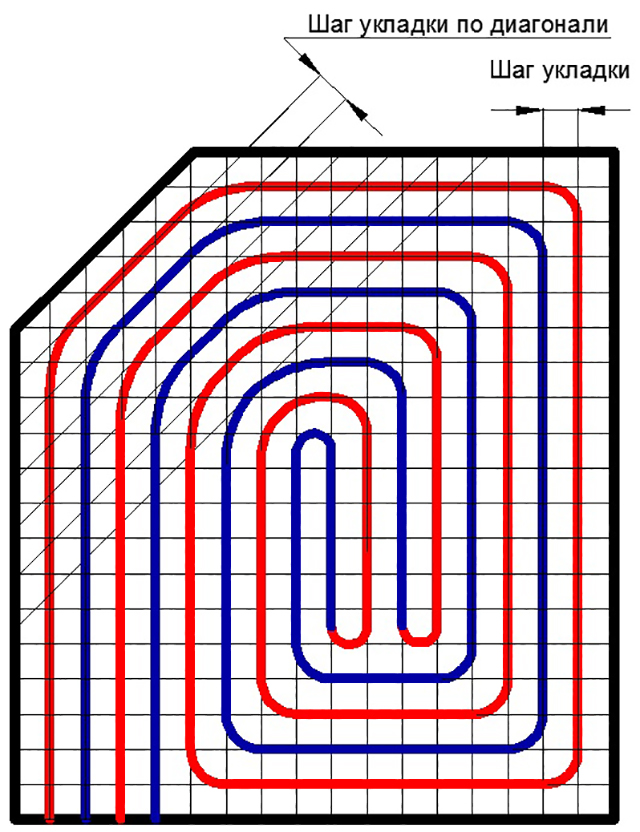

До того как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

  • одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
  • двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
  • улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Использование специальных программ

Еще одним способом расчета трубы для теплого пола является применение:

  • так называемых онлайн калькуляторов, которые имеются на сайтах в интернете. Они позволят быстро узнать требуемый результат;
  • специализированных программ, таких, как VALTEC, SketchUP или других продуктов. В отличие от онлайн калькулятора они способны в более полном объеме высчитать требуемый результат с учетом разных вводных параметров.


Чтобы выполнить расчет труб для теплого водяного пола при помощи программы или калькулятора, нужно располагать конкретными данными:

  • размеры помещения;
  • вид труб;
  • схема прокладки;
  • шаг укладки;
  • толщина материала для покрытия (бетонной стяжки, ламината, ковролина и т.д.).

Некоторыми специальными программными продуктами можно пользоваться бесплатно, а за другие нужно платить.

Правильно произведенные расчеты позволяют смонтировать пол с подогревом с минимальными финансовыми затратами.


Расчёт длины тёплого пола: как пользоваться калькулятором?

Подогрев пола считается самым эффективным способом для отопления. Если говорить о предпочтениях пользователей, то многие выбор останавливают именно на водяном поле, тем более, если присутствует система водяного отопления. Надо сказать, что монтаж не такой уж и легкий.

Содержание статьи

  • Расчет стоимости
  • Для чего нужен калькулятор
  • Результаты расчета
  • Итоги

Все работы начинаются изначально с проекта, поэтому имеет значение расчет длины теплого пола. Самым главным параметром считается длина трубы, монтируемой в контуре.

Имеет значение не только расходный материала, важно сделать так, чтобы длина контура не была выше, чем максимальные значения, или же функционирование системы не будет на достаточном уровне.

Сегодня существует специальный калькулятор, он сделает расчет длины контура самостоятельно, только потребуется ввести все нужные показатели. Для монтажа труб может использоваться несколько схем.

Имеет значение шаг монтажа, потому что свободное место между петлями, идущими противоположно друг другу, может быть маленьким или большим.

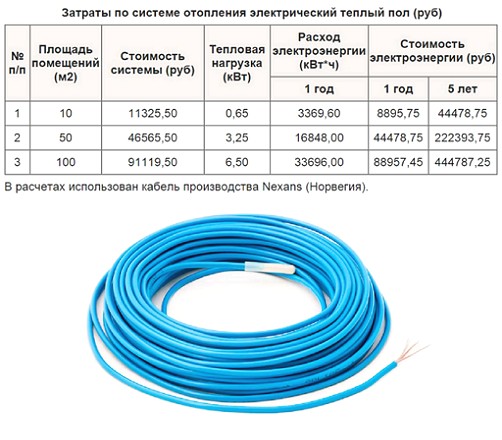

Расчет стоимости

Естественно, чем меньше делается шаг, тем больше тепла отдается напольному покрытию и воздуху в комнате, то есть в помещении будет намного теплее, но затраты на такое строительство будут выше. Длина труб вырастет, ведь для воплощения схемы с самым маленьким шагом это является необходимым условием.

Шаг в 100 мм, например, подходит, если теплый пол единственный источник обогрева. Иногда шаг осуществляется в 300 мм, в таком случае это не основное отопление, а вспомогательное.

Сделать шаг меньше 100 мм при укладке труб практически нельзя из-за технологических соображений, так как труба на малых радиусах может выйти из строя, а если делать шаг больше, чем 300 мм, то полы будут прогреваться неравномерно.

Как раз в этом случае и требуется калькулятор, который может рассчитать длину контура при любом расстоянии на определенной площади, где проводится монтаж.

Когда длина контура с трубопроводом диаметром 16 мм больше, чем 80 мм, а диаметр 20 мм, чем 120 мм, надо просчитывать шаг укладки или же участок разбить на два контура с одинаковой длиной.

Если же этого не сделать, то будет присутствовать эффект замкнутой петли, при ней циркуляционный насос не сможет подавлять сопротивление труб и движение приостановиться.

В результат не входит участок контура, который есть до соединения с коллектором, например, коллектор может располагаться отдалено от обогревательной площади.

Часто, когда составляются монтажные схемы, используется именно неравномерный шаг. Такое бывает, если приходиться уплотнять его к стенам или на некоторых участках делать реже, там, где нет необходимости в дополнительном обогреве.

Расчет длины теплого пола проводиться для каждого участка пола по отдельности, а полученные итоги по расчетам суммируются. Они, получается в метрах.

Для чего нужен калькулятор

Для теплых полов необходимо делать точные расчеты, так как материалы обладают высокой стоимостью, но и окупаемость можно будет заметить после нескольких месяцев эксплуатации. Лучше всего все расчеты делать с помощью специального калькулятора. Такой расчет можно провести непосредственно в онлайн.

С ним можно сделать тепловые  параметры системы, учесть диаметр и длину трубы. Калькулятор поможет рассчитать материал, не зависимо от того, как он будет реализовываться: за счет мокрого способа или же сухого.

Преимуществом можно считать и то, что если будут, завышены предельно допустимые значения параметров, калькулятор выдаст ошибки.

В первую очередь стоит учитывать, что тепловые потоки должны идти снизу вверх, тогда условия нахождения в помещении будут благоприятными для человека. Теплый пол не займет много места, и все обогревательные системы тоже размещаются компактно.

Если правильно реализовать системы теплого пола, то они не только будут хорошо обогревать, но и с использованием высококачественных материалов смогут прослужить долгое время. Срок эксплуатации может достигать 75 лет.

Иногда система теплого пола – это единственный способ для нагрева помещения, если его не хватает, тогда монтируются дополнительные источники. Калькулятор рассчитает все точно для заданного помещения.

Результаты расчета

При расчетах можно получить такие показатели:

  1. общий тепловой поток. Если он меньше чем тепловые потери, надо подключать дополнительные источники обогрева, например, радиаторы;
  2. можно точно рассчитать тепловой поток, который будет выделяться вверх с площади 1 м2. А также просчитать тепловой поток вниз, то есть тепло, которое будет теряться;
  3. рассчитывается суммарный поток тепла, который будет выделяться теплыми полами с 1 м2;
  4. в расчет берется средняя температура теплоносителя, который подает трубопровод и учитывают температуру обратки;
  5. входит максимальная температура в системе по все оси нагревания;
  6. учитывается минимальная температура между трубами, которая есть в полу;
  7. выводиться средняя температура пола, то есть берется высокое значение этого параметра, при котором может быть не комфортно человеку, далее учитывается параметр меньше, если увеличить шаг и понизить температуру;
  8. длина рассчитывается исходя из размеров пола, сюда же входит и длина магистрали для подводки. Учитывая высокие значения калькулятора, можно рассчитать и оптимальное количество петель, и их длину;
  9. нагрузка, связанная с теплом, зависит от энергии, от поставщика тепла, все должно быть равномерным по сумме энергопотребления всех приемников энергии и потерь, которые присутствуют в сетях;
  10. расход теплоносителя рассчитывается за счет массового количества рассчитанного для подачи нужного тепла в помещение за определенный промежуток времени;
  11. калькулятор может рассчитать даже скорость движения тепла. Важно помнить, чем выше будет скорость движения теплоносителя, тем больше поднимается гидравлическое сопротивление самого трубопровода. Увеличивается уровень шума в самом теплоносителе. Значение, которое рекомендуется, начинается от 0,15 до 1м/с. Этот параметр всегда можно уменьшить, если увеличить внутренний диаметр;
  12. нельзя обойтись без учета линейных потерь давления. Снижение напора по всей длине трубопровода, которое вызывается шероховатостью, присутствующей во внутренних стенках труб, также играет важную роль. Если не учитывать местные потери давления, то система не будет функционировать, так как надо. Значения не могут превышать 20000 Па. Можно немного увеличить диаметр трубы, но при этом уменьшится давление;
  13. в расчет берется и общий объем. Учитывается количество жидкости, которое понадобиться для заполнения внутреннего объема труб всей системы.

Итоги

Тщательно сделав все расчеты в онлайн, можно перепроверить их, просчитав самостоятельно или попросив сделать это специалиста. Важно помнить, что расчеты это начальный этап, от которого зависит правильность монтажа всей системы и ее работа в дальнейшем.

Загрузка…

формулы, выбор шага укладки, как определить расход

Несмотря на сложность монтажа, теплый пол с помощью водяного контура считается одним из самых экономичных способов обогрева помещения. Чтобы система функционировала максимально эффективно и не вызывала сбоев, необходимо правильно рассчитать трубы для теплого пола – определить длину, шаг петель и схему укладки контура.

От этих показателей во многом зависит комфортность пользования водяным отоплением. Эти вопросы мы разберем в нашей статье – расскажем, как выбрать оптимальный вариант трубы с учетом технических характеристик каждой разновидности. Также, прочитав эту статью, вы сможете правильно выбрать шаг установки и рассчитать необходимый диаметр и длину контура теплого пола для конкретного помещения.

Содержание статьи:

  • Параметры расчета теплового контура
    • Покрытие труб
    • Тепловой поток и температура теплоносителя
    • Тип перекрытия
  • Оценка технических свойств при выборе труб

    9 Сшитый полиэтилен (PEX)

  • Вариант №2 — металлопластик
  • Вариант №3 — медные трубы
  • Вариант №4 — полипропилен и нержавеющая сталь
  • Возможные способы укладки контура
    • Способ №1 — змейка
    • Способ №2 — улитка или спираль
  • Методика расчета труб
    • Принципы построения контура
    • Базовая формула с пояснениями 92 Термотех определение шага контура
    • Окончательный выбор длины контура
  • Конкретный пример расчета теплоотвода
    • Шаг 1 — расчет теплопотерь через элементы конструкции
    • 2 этап — тепло на отопление + общие теплопотери
    • 3 этап — необходимая мощность теплового контура
    • 4 этап — определение шага укладки и длины контура
  • Выводы и полезное видео по теме
  • Параметры расчета теплового контура

    На этапе проектирования необходимо решить ряд вопросов, определяющих теплый пол и режим работы – выбрать толщину стяжки, насос и другое необходимое оборудование.

    Технические аспекты организации теплового отделения во многом зависят от его назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, тип настила.

    Покрытие труб

    При определении размеров основания для укладки труб учитывается пространство, не загроможденное крупной техникой и встроенной мебелью. Нужно заранее продумать расположение предметов в комнате.

    Если в качестве основного поставщика тепла используется водяной пол, то его мощность должна быть достаточной для компенсации 100% теплопотерь. Если змеевик является дополнением к радиаторной системе, то он должен покрывать 30-60% затрат тепловой энергии помещения

    Тепловой поток и температура теплоносителя

    Плотность теплового потока – расчетный показатель, характеризующий оптимальное количество тепла энергии для обогрева помещения. Величина зависит от ряда факторов: теплопроводности стен, пола, площади остекления, наличия утеплителя и интенсивности воздухообмена. По тепловому потоку определяется шаг укладки петель.

    Максимальный показатель температуры теплоносителя 60°С. Однако толщина стяжки и напольного покрытия сбивают температуру — фактически на поверхности пола наблюдается около 30-35°С. Разница между тепловыми показателями на входе и выходе контура не должна превышать 5 °С.

    Тип напольного покрытия

    Отделка влияет на работоспособность системы. Оптимальная теплопроводность плитки и керамогранита – поверхность быстро нагревается. Хороший показатель эффективности водяного контура при использовании ламината и линолеума без теплоизоляционного слоя. Самая низкая теплопроводность деревянного покрытия.

    Степень теплопередачи также зависит от материала наполнителя. Система наиболее эффективна при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

    Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при нагреве теплоносителя до 45°С. Эффективность схемы значительно падает при устройстве полусухой стяжки

    При расчете труб для теплого пола установленные нормы температурного режима покрытия следует учитывать:

    • 29°С — гостиная;
    • 33°С — помещения повышенной влажности;
    • 35°С — проходные зоны и холодные зоны — участки по торцевым стенам.

    Климатические особенности региона будут играть важную роль в определении плотности прокладки водяного контура. При расчете тепловых потерь следует учитывать минимальную температуру в зимний период.

    Как показывает практика, снизить нагрузку поможет предварительное утепление всего дома. Имеет смысл сначала утеплить помещение, а потом уже приступать к расчету теплопотерь и параметров контура труб.

    Оценка технических свойств при выборе труб

    В связи с нестандартными условиями эксплуатации к материалу и размерам змеевика водяного пола предъявляются высокие требования:

    • химическая инертность стойкость к коррозионным процессам;
    • абсолютно гладкое внутреннее покрытие не склонное к образованию известковых наростов;
    • прочность — изнутри на стены постоянно воздействует теплоноситель, а снаружи стяжка; труба должна выдерживать давление до 10 бар.

    Желательно, чтобы ветка отопления имела небольшой удельный вес. Водяной пирог уже оказывает значительную нагрузку на потолок, а тяжелый трубопровод только усугубит ситуацию.

    Согласно СНиП в закрытых системах отопления применение сварных труб запрещено независимо от вида шва: спиральный или прямой

    Этим требованиям в той или иной степени соответствуют три категории трубной продукции: сшитый полиэтилен, металлопластик, медь.

    Вариант №1 — Сшитый полиэтилен (PEX)

    Материал имеет ячеистую широкоячеистую структуру молекулярных связей. Модифицированный от обычного полиэтилен отличается наличием как продольных, так и поперечных связок. Эта структура увеличивает удельный вес, механическую прочность и химическую стойкость.

    Водяной контур из труб PEX имеет ряд преимуществ:

    • высокая эластичность , позволяющая укладывать змеевик с малым радиусом изгиба;
    • безопасность — при нагревании материал не выделяет вредных компонентов;
    • теплостойкость : размягчение — от 150°С, плавление — 200°С, горение — 400°С;
    • сохраняет структуру при колебаниях температуры;
    • устойчивость к повреждениям — биологические разрушители и химикаты.

    Трубопровод сохраняет первоначальную пропускную способность — на стенках не откладывается осадок. Расчетный срок службы контура PEX составляет 50 лет.

    Недостатками сшитого полиэтилена являются: боязнь солнечных лучей, негативное воздействие кислорода при его проникновении в конструкцию, необходимость жесткой фиксации змеевика при монтаже

    Имеется четыре товарные группы:

    1. РЕХ -а — пероксидная сшивка . Достигается максимально прочная и однородная структура с плотностью скрепления до 75%.
    2. PEX-b — Силановое сшивание . В технологии используются силаниды – токсичные вещества, неприемлемые для бытового применения. Производители сантехнических изделий заменяют его безопасным реагентом. К установке допускаются трубы с гигиеническим сертификатом. Плотность сшивки составляет 65-70%.
    3. PEX-c — радиационный метод . Полиэтилен облучают потоком гамма-лучей или электронами. В результате облигации уплотняются до 60%. Недостатки PEX-c: небезопасное использование, неравномерное сшивание.
    4. PEX-d — азотирование . Реакция создания сетки протекает за счет радикалов азота. На выходе получается материал с плотностью сшивки около 60-70%.

    Прочностные характеристики труб PEX зависят от способа сшивания полиэтилена.

    Если вы остановились на трубах из сшитого полиэтилена, рекомендуем ознакомиться с системами теплого пола из них.

    Вариант №2 — металлопластик

    Лидер проката труб для обустройства теплых полов — металлопластик. Конструктивно материал включает пять слоев.

    Внутреннее покрытие и внешняя оболочка — полиэтилен высокой плотности, придающий трубе необходимую гладкость и теплостойкость. Промежуточный слой — алюминиевая прокладка

    Металл повышает прочность магистрали, снижает скорость теплового расширения и действует как антидиффузионный барьер — блокирует поступление кислорода к теплоносителю.

    Особенности пластиковых труб:

    • хорошая теплопроводность;
    • способность удерживать заданную конфигурацию;
    • температура эксплуатации с сохранением свойств — 110°С;
    • низкий удельный вес;
    • бесшумное движение теплоносителя;
    • безопасность использования;
    • коррозионная стойкость;
    • Срок эксплуатации — до 50 лет.

    Недостатком композитных труб является недопустимость изгиба вокруг оси. При многократном скручивании есть риск повредить алюминиевый слой. Рекомендуем ознакомиться с пластиковыми трубами, что поможет избежать повреждений.

    Вариант №3 — трубы медные

    По техническим и эксплуатационным характеристикам оптимальным выбором будет желтый металл. Однако его актуальность ограничивается высокой стоимостью.

    По сравнению с синтетическими трубопроводами медный контур выигрывает по нескольким параметрам: теплопроводность, термическая и физическая прочность, неограниченная вариативность на изгиб, абсолютная газонепроницаемость

    Помимо высокой стоимости медный трубопровод имеет дополнительный минус — сложность. Чтобы согнуть контур, нужен пресс-машина или .

    Вариант №4 — полипропилен и нержавеющая сталь

    Иногда ветку отопления создают из полипропиленовых или нержавеющих гофрированных труб. Первый вариант доступный, но достаточно жесткий на изгиб – минимальный радиус восемь диаметров изделия.

    Это означает, что трубы размером 23 мм придется размещать на расстоянии 368 мм друг от друга — увеличенный шаг не обеспечит равномерного прогрева.

    Нержавеющие трубы отличаются высокой теплопроводностью и хорошей гибкостью. Минусы: хрупкость резинок, создание гофре сильного гидравлического сопротивления

    Возможные способы укладки контура

    Для того чтобы определить расход трубы для обустройства теплого пола, следует определиться с раскладкой водяного контура. Главной задачей планировки помещения является обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

    Возможны следующие варианты компоновки: змейка, двойная змейка и улитка. При выборе схемы необходимо учитывать размеры, конфигурацию помещения и расположение наружных стен

    Способ №1 — змейка

    Теплоноситель подается в систему по стене, проходит через змеевик и возвращается в . При этом половина помещения отапливается горячей водой, а оставшаяся часть охлаждается.

    При кладке змейкой невозможно добиться равномерного прогрева — перепад температур может достигать 10°С. Способ применим в узких помещениях.

    Схема угловой змейки оптимальна, если необходимо утеплить холодную зону у торцевой стены или в коридоре

    Двойная змейка обеспечивает более мягкий температурный переход. Прямая и обратная цепи параллельны друг другу.

    Способ №2 — улитка или спираль

    Считается оптимальной схемой, обеспечивающей равномерный прогрев напольного покрытия. Передняя и обратная ветви укладываются поочередно.

    Дополнительный плюс «ракушек» — установка отопительного контура с плавным поворотом изгиба. Этот метод актуален при работе с трубами недостаточной гибкости.

    На больших площадях реализована комбинированная схема. Поверхность разбивают на сектора и для каждого разрабатывают отдельный контур, выходящий на общий коллектор. По центру помещения трубопровод выкладывается улиткой, а вдоль наружных стен – змейкой.

    У нас на сайте есть очередная статья, в которой мы подробно рассмотрели теплый пол и дали рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

    Процедура расчета труб

    Чтобы не запутаться в расчетах, предлагаем разделить решение вопроса на несколько этапов. В первую очередь необходимо оценить теплопотери помещения, определить шаг монтажа, а затем рассчитать длину отопительного контура.

    Принципы построения контура

    Приступая к расчетам и созданию эскиза, следует ознакомиться с основными правилами расположения водяного контура:

    1. Трубы целесообразно прокладывать вдоль оконного проема – это значительно снизит теплопотери здания.
    2. Рекомендуемая площадь покрытия одним водяным контуром 20 кв.м. В больших помещениях необходимо разделить пространство на зоны и к каждой проложить отдельную отопительную ветку.
    3. Расстояние от стены до первой ветки 25 см. Допустимый шаг поворотов труб в центре помещения до 30 см, по краям и в холодных зонах — 10-15 см.
    4. Определять максимальную длину трубы для теплого пола следует исходя из диаметра змеевика.

    Для контура сечением 16 мм допускается не более 90 м, ограничение для трубопровода толщиной 20 мм — 120 м. Соблюдение норм обеспечит нормальное гидравлическое давление в системе.

    В таблице указан расчетный расход трубы в зависимости от шага петли. Для получения обновленных данных следует учитывать запас по оборотам и расстояние до коллектора

    Основная формула с пояснениями

    Расчет длины контура теплого пола выполняется по формуле:

    L = S/n * 1,1 + k ,

    Где:

    • L – желаемая длина теплотрассы;
    • S — крытая площадь пола;
    • n — шаг укладки;
    • 1,1 — стандартный десятипроцентный запас на отводы;
    • к — удаленность коллектора от пола — учитывается расстояние до разводки цепи на подаче и обратке.

    Crucial будет воспроизводить зону покрытия и шаг поворотов.

    Для наглядности на бумаге необходимо составить план помещения с указанием точных размеров и обозначить проход водяного контура

    Следует помнить, что размещение труб отопления не рекомендуется под крупными бытовыми приборами и встроенная мебель. Параметры отмеченных объектов необходимо вычесть из общей площади.

    Для выбора оптимального расстояния между ответвлениями необходимо провести более сложные математические манипуляции, оперируя тепловыми потерями помещения.

    Теплотехнический расчет с определением шага контура

    Плотность труб напрямую влияет на величину теплового потока, поступающего от системы отопления. Для определения требуемой нагрузки необходимо рассчитать затраты тепла в зимний период.

    Затраты тепла через конструктивные элементы здания и вентиляцию должны полностью компенсироваться за счет вырабатываемой тепловой энергии водяного контура

    Мощность системы отопления определяется по формуле:

    М = 1,2 * Q ,

    Где:

    • М — производительность схемы;
    • Q — общие теплопотери помещения.

    Значение Q можно разложить на составляющие: потребление энергии через ограждающие конструкции и затраты, связанные с работой системы вентиляции. Разберемся, как рассчитать каждый из показателей.

    Потери тепла через элементы здания

    Необходимо определить расход тепловой энергии на все ограждающие конструкции: стены, потолок, окна, двери и т.д. Формула расчета:

    Q1 = (S/R) * Δt ,

    Где:

    • S — площадь элемента;
    • R — термическое сопротивление;
    • Δt — разница между температурой в помещении и на улице.

    При определении Δt используется показатель самого холодного времени года.

    Тепловое сопротивление рассчитывается следующим образом:

    R = A / Kt ,

    Где:

    • И — мощность слоя, м;
    • Ct — коэффициент теплопроводности, Вт/м*К.

    Для комбинированных строительных элементов необходимо суммировать сопротивления всех слоев.

    Коэффициент теплопроводности строительных материалов и утеплителей можно взять из справочника или посмотреть сопроводительную документацию на конкретный товар

    Еще значения коэффициента теплопроводности для наиболее популярных строительных материалов мы представили в таблице содержится .

    Тепловые потери на вентиляцию

    Для расчета показателя используется формула:

    Q2 = (V * K / 3600) * C * P * Δt ,

    Где:

    • V помещение, куб м;
    • К — кратность воздухообмена;
    • С — удельная теплоемкость воздуха, Дж/кг*К;
    • P — плотность воздуха при нормальной комнатной температуре — 20°С.

    Кратность воздухообмена в большинстве помещений равна единице. Исключение составляют дома с внутренней пароизоляцией – для поддержания нормального микроклимата воздух необходимо обновлять два раза в час.

    Удельная теплоемкость является справочным показателем. При стандартной температуре без давления значение равно 1005 Дж/кг*К.

    В таблице представлена ​​зависимость плотности воздуха от температуры окружающей среды при атмосферном давлении — 1,0132 бар (1 Атм)

    Суммарные потери тепла

    Общее количество потери тепла в помещении будут равны: Q = Q1 * 1,1 + Q2 . Коэффициент 1,1 — увеличение энергопотребления на 10% за счет просачивания воздуха через щели, неплотности в строительных конструкциях.

    Умножая полученное значение на 1,2, получаем необходимую мощность теплого пола для компенсации теплопотерь. По графику зависимости теплового потока от температуры теплоносителя можно определить подходящий шаг и диаметр трубы.

    По вертикальной шкале — средний температурный режим водяного контура, по горизонтальной — показатель выработки тепла системой отопления на 1 кв. км. м

    Данные актуальны для теплого пола на песчано-цементной стяжке толщиной 7 мм, материал покрытия керамическая плитка. Для других условий требуется корректировка значений с учетом теплопроводности отделки.

    Например, при ковровом покрытии температуру теплоносителя следует повысить на 4-5°С. Каждый дополнительный сантиметр стяжки снижает теплоотдачу на 5-8%.

    Окончательный выбор длины контура

    Зная шаг укладки витков и площадь покрытия, легко определить расход труб. Если полученное значение больше допустимого, то необходимо оборудовать несколько контуров.

    Оптимально, если петли будут одинаковой длины – ничего регулировать и балансировать не нужно. Однако на практике чаще возникает необходимость разбить тепломагистраль на разные участки.

    Разброс длин контуров должен оставаться в пределах 30-40%. В зависимости от назначения форма помещения может «играть» шагом контура и диаметрами труб

    Конкретный пример расчета отопительной ветки

    Предположим, что требуется определить параметры теплового контура дома с площадью 60 квадратных метров.

    Для расчета необходимы следующие данные и характеристики:

    • размеры помещения: высота — 2,7 м, длина и ширина — 10 и 6 м соответственно;
    • В доме 5 металлопластиковых окон по 2 кв. м;
    • наружные стены — газобетон, толщина — 50 см, КТ = 0,20 Вт/мК;
    • дополнительное утепление стен — пенопласт 5 см, СТ=0,041 Вт/мК;
    • материал перекрытия — железобетонная плита, толщина — 20 см, КТ = 1,69 Вт/мК;
    • утепление чердака — пенополистирольные плиты толщиной 5 см;
    • размеры входной двери — 0,9*2,05 м, теплоизоляция — пенополиуретан, слой — 10 см, КТ=0,035 Вт/мК.

    Далее рассмотрим пошаговый пример расчета.

    Этап 1 — расчет теплопотерь через элементы конструкции

    Термическое сопротивление материалов стен:

    • газобетон: R1 = 0,5/0,20 = 2,5 кв.м*К/Вт;
    • пенополистирол: R2 = 0,05/0,041 = 1,22 кв.м*К/Вт.

    Тепловое сопротивление стены в целом равно: 2,5+1,22=3,57 кв.м*К/Вт. средняя температура в доме +23°С, минимальная на улице 25°С со знаком минус. Разница составляет 48 °С.

    Расчет общей площади стен: S1 = 2,7 * 10 * 2 + 2,7 * 6 * 2 = 86,4 кв. м. Из полученного показателя необходимо вычесть стоимость окон и дверей: S2 = 86,4-10-1,85 = 74,55 кв. м

    Подставив полученные параметры в формулу, получим теплопотери стены: Qc = 74,55/3,57* 48 = 1002 Вт

    По аналогии рассчитываются затраты тепла через окна, дверь и потолок. Для оценки потерь энергии через чердак учитывают теплопроводность материала перекрытия и утеплителя

    Суммарное тепловое сопротивление перекрытия составляет: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Тепловые потери составят: Qп=60/1,338*48=2152 Вт.

    Для расчета теплопотерь через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета — 0,5 и профиля — 0,56 кв.м*К/Вт соответственно.

    Rо = 0,56 * 0,1 + 0,5 * 0,9 = 0,56 кв.м * К/Вт. Здесь 0,1 и 0,9 — доли каждого материала в оконной конструкции.

    Теплопотери окна: Qо = 10 / 0,56 * 48 = 857 Вт.

    С учетом теплоизоляции двери ее тепловое сопротивление составит: Rd = 0,1 / 0,035 = 2,86 кв.м * К/Вт. Qd = (0,9 * 2,05) / 2,86 * 48 = 31 Вт.

    Суммарные потери тепла через ограждающие элементы равны: 1002 + 2152 + 857 + 31 = 4042 Вт. Полученный результат необходимо увеличить на 10%: 4042 * 1,1 = 4446 Вт.

    Шаг 2 — тепло на отопление + общие теплопотери

    Сначала рассчитаем расход тепла на подогрев приточного воздуха. Объем комнаты: 2,7*10*6=162 куб. м. Соответственно потери тепла на вентиляцию составят: (162*1/3600)*1005*1,19* 48 = 2583 Вт.

    По этим параметрам помещения общие затраты тепла составят: Q = 4446 + 2583 = 7029 Вт.

    Шаг 3 — необходимая мощность теплового контура

    Рассчитываем оптимальную мощность контура необходимо для компенсации теплопотерь: N = 1,2 * 7029 = 8435 Вт.

    Далее: q = N/S = 8435/60 = 141 Вт/кв.м.

    Исходя из требуемой производительности системы отопления и активной площади помещения можно определить плотность теплового потока на 1 кв.м

    Шаг 4 — определение шага укладки и длины контура

    Полученное значение сравнивается с графиком зависимости. Если температура теплоносителя в системе 40°С, то подойдет контур со следующими параметрами: шаг – 100 мм, диаметр – 20 мм.

    Если в стволе циркулирует вода, нагретая до 50°С, то расстояние между ответвлениями можно увеличить до 15 см и использовать трубу сечением 16 мм.

    Считаем длину контура: L = 60/0,15*1,1=440 м.

    Отдельно необходимо учитывать расстояние от коллекторов до тепловой системы.

    Как видно из расчетов, для обустройства водяного пола придется делать минимум четыре отопительных контура. А как правильно укладывать и крепить трубы, а также другие секреты монтажа мы.

    Выводы и полезное видео по теме

    Наглядные видеообзоры помогут сделать предварительный расчет длины и шага теплового контура.

    Выбор наиболее эффективного расстояния между ветвями системы теплого пола:

    Справочник, как узнать длину петли эксплуатируемого теплого пола:

    Метод расчета нельзя назвать простым . При этом следует учитывать множество факторов, влияющих на параметры контура. Если вы планируете использовать водяной пол как единственный источник тепла, то лучше доверить эту работу профессионалам – ошибки на этапе планирования может быть дорого .

    Рассчитать необходимый метраж труб для теплого пола и их оптимальный диаметр самостоятельно? Может быть, у вас остались вопросы, которые мы не затронули в этой статье? Задайте их нашим специалистам в разделе комментариев.

    Если вы специализируетесь на расчете труб для монтажа водяного теплого пола и вам есть что добавить к вышеизложенному материалу, пишите свои комментарии ниже под статьей.

    Как рассчитать объемы замкнутой системы

    В нашем недавнем сообщении в блоге мы рассмотрели, как выбрать правильный биоцид для вашей замкнутой системы. В этом сообщении блога мы делаем шаг назад и рассматриваем одну важную информацию: как рассчитать правильную дозу химикатов для использования в закрытой системе.

    К сожалению, компании по очистке воды, нанятые для выполнения различных задач на месте, от промывки до текущего обслуживания и тестирования систем, редко получают эту важную информацию. Поэтому чрезвычайно полезно знать, как оценивать объемы системы.

    3 метода расчета объемов замкнутой системы

    Существует три основных метода расчета объемов замкнутой системы:

    • Использование мощности в кВт
    • Использование Systemtrace CC
    • Использование длины трубопровода

    Эти расчеты широко используются в промышленности и, хотя они не являются точными на 100 %, дают реальное представление об объемах системы, которые можно использовать для оценки объемов химикатов, необходимых для обработки.

    Метод 1: использование мощности в кВт

    Большинство чиллеров или бойлеров систем отопления имеют номинальную мощность в кВт. Обычно это можно найти на табличке на самом заводе оборудования. Если это новая система, номинальные значения в кВт могут быть указаны установщиком, и возможно получить номинальные значения в кВт из этой спецификации.

    Для коммерческих систем под давлением умножьте номинальную мощность в кВт на соответствующую цифру ниже, чтобы получить оценку объема системы:

    • Системы, состоящие из периметрального отопления, конвекторов и т. д. = 6 литров/кВт
    • Системы вентиляции (приточно-вытяжные установки, фанкойлы и т. д.), системы с охлажденной водой = 8 литров/кВт
    • Стальные панельные радиаторы = 11 литров/кВт
    • Чугунные радиаторы = 14 литров/кВт
    • Дистанционные системы отопления в больших разбросанных зданиях = 20 литров/кВт
    • Теплый пол = 23 л/кВт

    Метод 2: использование Systemtrace CC

    Компания B&V Chemicals провела всестороннее тестирование и предлагает индикаторный продукт, который можно использовать в сочетании с подходящим фотометром для точного определения объемов систем с замкнутым контуром. Объем вашей системы примерно 10 000 или 50 000 л, SYSTEMTRACE CC экономичен и прост в использовании и поможет вам лучше контролировать режим очистки воды.

    Один литр Systemtrace CC дает 75 мкг/л индикатора при разведении в 10 000 литров. Процесс работает следующим образом:

    • Точно отмерьте требуемый объем Systemtrace CC и добавьте его в систему в соответствующей точке дозирования (например, через дозатор)
    • Система должна быть полностью рециркуляционной и оставлена ​​минимум на 2 часа, чтобы обеспечить равномерное рассеивание индикатора
    • Затем необходимо взять пробы из репрезентативных точек системы. Химический индикатор (PTSA) представляет собой флуоресцентный краситель; при облучении УФ-светом он излучает с длиной волны 400–500 нм, и его легко измерить с помощью соответствующего фотометра.

    Для получения дополнительной информации о Systemtrace CC свяжитесь с нашим техническим отделом.

    Метод 3: использование длины трубопровода

    Расчет также может быть выполнен на основе длины трубопровода, соответствующих диаметров и вместимости любых связанных резервуаров/сосудов. Там, где это возможно, целесообразно ссылаться на исходные схемы проектирования/установки, которые должны включать модификации/обновления исходной системы.

    Объемы резервуаров:

    Прямоугольные резервуары:

    Диаметр бака, мм x длина бака, мм x высота бака, мм = объем бака в литрах.

    Цилиндрические сосуды:

    Диаметр резервуара, мм/2 = радиус резервуара, мм

    (Радиус резервуара, мм2 x 3,14) x высота резервуара, мм = объем резервуара в литрах.

    Внутренний объем чиллера/бойлера обычно указывается на табличке на самом оборудовании.

    Для расчета объемов сопутствующих трубопроводов можно использовать приведенную ниже таблицу.

    Руководство по содержимому трубопроводов различных размеров

    1 метр размера трубопровода Объем в литрах 1 метр размера трубы Объем в литрах
    15 мм 0,177 100 мм 7,85
    22 мм 0,381 125 мм 12,27
    25 мм 0,491 150 мм 17,67
    28 мм 0,616 200 мм 31,42
    32 мм 0,804 250 мм 49,09
    37 мм 1,075 300 мм 70,7
    42 мм 1,386 350 мм 96,22
    50 мм 1,964 400 мм 125,68
    54 мм 2,291 450 мм 159,06
    65 мм 3,319 500 мм 196,38
    75 мм 4,418 600 мм 282,78
    80 мм 5,027



    Другие моменты, которые следует учитывать

    По возможности, фактический объем системы должен быть получен от заказчика, и это должно быть отмечено в журнале для этой системы.
