Расчет трубы теплый пол водяной: сколько надо на 1м2. Расчет длины контура

Как рассчитать длину трубы для теплого пола, способы определения расходы по м2

Краткое содержание

• 1 Выбор способа укладки контуров
• 2 Основные правила
• 3 Выбор шага укладки
• 4 Как рассчитать расход трубы
• 5 Определение длины контура
• 6 Как подсчитать количество контуров
• 7 На какой высоте монтируется коллектор
• 8 Видео: Труба для теплого пола

В большинстве случаев расчет и монтаж водяного теплого пола доверяется специалистам, что объясняется сложностью процесса. Однако еще не перевелись умельцы, желающие самостоятельно создавать комфорт и уют в своем жилище. К тому же, самостоятельный монтаж теплого водяного пола способен сэкономить значительные финансовые средства.

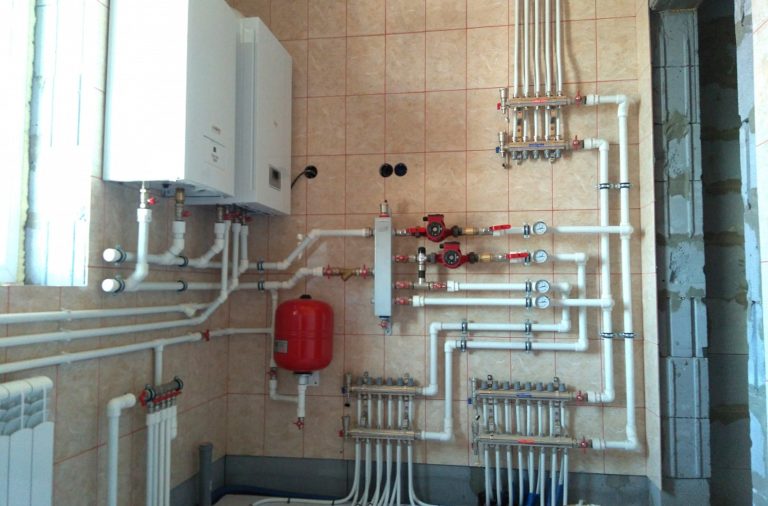

Схема подключения к котлу водяного теплого пола

Чтобы в процессе производства работ не тратить впустую деньги на лишнее оборудование, прежде всего, необходимо провести расчет расхода трубы для водяного теплого пола. А так как они имеют разный диаметр и материал изготовления, следует разобраться – как устроена система водяного теплого пола, и сколько факторов влияет на эту величину?

Выбор способа укладки контуров

Существует несколько способов укладки расходного материала:

• змейка;
• улитка.

Схемы укладки водяного теплого пола

Для эффективного обогрева пола в больших помещениях, имеющих правильную прямоугольную или квадратную форму, идеальным вариантом станет укладка контура улиткой или спиралью.

Для небольших комнат или помещений, имеющих неправильную форму, оптимальным вариантом станет укладка змейкой.

Основные правила

Трубы металлопластиковые HENCO хорошо послужат для вашего пола

К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.

Каждый контур системы водяного теплого пола должен состоять из единого отрезка, так как в местах соединений возможно образование протечек. По этой причине весь расходный материал должен быть герметичным. Образовываться течи могут и в местах изгибов, что свойственно материалам с низкой эластичностью. Всем этим требованиям соответствуют трубы из следующих материалов:

• металлопластика;
• сшитого полиэтилена;
• меди;
• полипропилена;
• стали.

Труба для теплого пола

В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.

Оборудования для тёплого водяного пола

Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.

Выбор шага укладки

Чтобы в процессе эксплуатации водяного теплого пола человек не ощущал дискомфорта, связанного с перепадами температур, следует произвести правильный расчет шага укладки.

Технология укладки водяного теплого пола

Минимальное расстояние между витками системы может составлять 10 см, а максимальное – 30 см. Как правило, минимальный показатель используется при укладке трубы вдоль краевых зон, то есть возле стен, соприкасающихся с улицей. Дальше эта величина увеличивается с разностью в 5 см: двигаясь от края помещения вглубь, расстояние между витками составляет 15 см, 20 или 25 см, но не больше 30 см.

• Расстояние между витками системы, равное 20-30 см, применяют для промышленных помещений и складов.
• Шаг, равный 10-20 см, используют в жилых помещениях. Однако для большинства российских регионов оптимальной считается величина в 15 см.

Расстояние между витками системы водяного тёплого пола

Если не придерживаться рекомендованных параметров, человеческая ступня начнет ощущать температурный перепад.

На выбор расстояния между витками оказывает влияние и способ укладки контура. К примеру, если применяется укладка змейкой, соблюдать минимальное расстояние в 10 см вряд ли получится, так как велика вероятность образования изломов. А способ укладки улиткой позволяет соблюдать любое расстояние, так как в этом случае радиус изгиба трубы составляет 90°.

[ads-mob-1][ads-pc-1]

Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

• L обозначает длину трубы;
• S – это показатель, определяющий площадь комнаты;
• N – это расстояние между петлями системы;
• 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

• Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
• Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

• При расстоянии, равном 10 см, этот параметр составит 10 м п.;
• Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
• 20 см – 5 м п.;
• 25 см – 4 м п.;
• При максимальном расстоянии в 30 см – 3,4 м п.

Определение длины контура

Для начала следует определиться, что такое контур теплого пола. Это определение относится к трубе, по которой осуществляется движение одного теплового потока. На расчет его длины оказывают влияние следующие параметры:

• материал, применяемый при изготовлении трубы;
• диаметр трубы.

Рекомендуемый диаметр может иметь следующие параметры:

• 16 мм;
• 18 мм;
• 20 мм.

Расчёт длины для водяного теплого пола

Не рекомендуется использовать материал с меньшим или большим диаметром, так как уменьшение или увеличение сечения оказывает негативное влияние на эффективность нагрева и работу системы в целом. Расчет длины контура надо производить с учетом следующих рекомендаций:

Особенности установки водяного теплого пола в деревянном доме

• Наиболее распространенный диаметр сечения металлопластика равен 16 и 20 мм. В первом случае максимальная длина контура составляет 100 метров. Однако оптимальной длиной считается 80 метров. Во втором случае эта величина может составлять от 120 до 125 метров.
• Самым распространенным диаметром для сшитого полиэтилена является 18 мм. При этом длина контура может достигать 120 метров. Однако оптимальная рекомендуемая длина ограничивается 80-100 метрами.

Как подсчитать количество контуров

Учитывая предъявляемые требования, укладка одного контура теплого пола возможна лишь в небольшом помещении. Если же площадь комнаты больше, ее надо поделить на несколько участков, придерживаясь соотношения 1:2. То есть ширина участка должна быть в два раза меньше длины. Произвести расчет количества участков в помещении можно, воспользовавшись следующими данными;

• при шаге 15 см площадь участка должна составлять не больше 12 м²;
• при шаге 20 см – не больше 16 м²;
• при шаге 25 см рекомендуемая площадь участка составляет не больше 20 м²;
• при шаге 30 см – не больше 24 м².

Таблица теплопотребление водяного теплого пола

Если длина подводящего участка составляет больше 15 м, то к этим значениям рекомендуется прибавить еще 2 м².

На какой высоте монтируется коллектор

Коллектор для водяного теплого пола

Как уже говорилось выше, количество расходного материала увеличивается на длину отводящего участка, то есть отрезка, идущего от пола до коллектора, который размещается на стене, в непосредственной близости к полу. Однако при его размещении надо рассчитать высоту чистового пола, включающего будущую стяжку и финишную отделку. В целом, чем меньше длина отрезка, тем он жестче.

Оптимальной длиной отводящего участка от поверхности чистового пола является высота 20-25 см. Однако если это каким-то образом отражается на дизайнерском оформлении помещения, то коллекторный шкаф можно размещать с учетом возможности его беспрепятственного открытия.
[ads-pc-2][ads-mob-2]

Видео: Труба для теплого пола

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Труба для теплого пола, расчет длины, диаметра, шага укладки

В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь. Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.

Теплый водяной пол

Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.

• 1 Способы установки системы
  • 1.1 Система монтажа «Бетонная»
  • 1.2 Система монтажа «Полистирольная»
• 2 Расчет теплого водяного пола

Способы установки системы

Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.

Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.

Система монтажа «Бетонная»

В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.

Схема водяного пола

Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.

Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.

Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.

Укладка пенопласта на черновой пол

В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.

Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.

Армирование сеткой с ячейкой 150х150 мм

Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.

Монтаж трубопровода теплого водяного пола

Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.

Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.

Количество трубы для теплого пола рассчитывается следующим образом — на 1 м² поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.

Проведение опрессовки под рабочим давлением

Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.

Заливка бетонным раствором

Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).

Система монтажа «Полистирольная»

Такая система считается легкой в установке, так как предполагает установку полистирольных плит на  имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)),  на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.

Монтаж трубы теплого водяного пола на специальные полистирольные плиты с зажимами

Расчет теплого водяного пола

Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.

Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.

Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.

В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП)  для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.

Расход трубы теплого пола при монтаже

И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.

Теплый пол – как рассчитать требуемую мощность?

3 минуты чтения

1. Температура воды на подаче и температура обратки системы теплого пола должна быть определена расчетным путем, температура воды на подаче не должна превышать 60°C, температура воды на подаче в гражданских зданиях должна быть от 35℃ до 50℃, разница температур не должна превышать 10℃.

2. Средняя температура поверхности земли (℃)

Область	Подходящий диапазон (℃)	Высокий предел (℃)
Люди всегда останавливаются.
Зона небытия людей	35-40	42

3. Толщина слоя утеплителя из пенополистирола.

Тип пола	Толщина изоляционного материала (мм)
Insulation layer on floor between floors	20
Thermal insulation on the floor adjacent to the soil or unheated rooms	30
Thermal insulation on the floor adjacent to outdoor air	40

4. При расчете тепловой нагрузки комплексной системы теплого пола расчетная температура в помещении должна быть на 2°С ниже расчетной температуры в помещении конвективной системы отопления, или 9от 0% до 99% от общей тепловой нагрузки, рассчитанной системой конвективного отопления.

5. Тепловая нагрузка системы локального теплого пола может быть определена путем умножения тепловой нагрузки, рассчитанной по общему лучистому отоплению всего помещения, на отношение площади площади к площади помещения и дополнительной коэффициенты, указанные в следующей таблице.

Отношение площади обогрева к общей площади помещения	0,55	0,4	0,25
Дополнительный фактор	1,3	1,35	1,5

6. Для комнаты с глубиной, превышающей 6 м, это рекомендуется для 6m. С обочиной. рассчитать тепловую нагрузку и расположить трубопроводы отдельно.

7. На земле под застройку, где проложены трубы отопления, потери теплопередачи грунта не следует рассчитывать.

8. При расчете тепловой нагрузки системы напольного отопления не требуется учитывать дополнительную высоту.

9. При расчете тепловой нагрузки системы теплого пола с бытовым учетом тепла следует учитывать такие факторы, как прерывистое отопление и теплопередача между домохозяйствами.

Используйте табличный метод для определения расстояния между трубами напольного отопления:

Тепловыделение Qr и потери теплопередачи вниз Qs на единицу площади поверхности трубы PE-X (Вт/м²)

Внешний диаметр трубы составляет 20 мм, толщина слоя заполнения 50 мм, толщина слоя изоляции из пенополистирола 20 мм, а разница температур между подающей и обратной водой составляет 10 ℃ (цементный или керамический пол, тепловое сопротивление R = 0,02 (㎡. к/ж))

Average water temp	Indoor temp	Heating pipe spacing (mm)
		300		250		200		150		100
℃	℃	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs
35	16	84.7	23.8	92.5	24	100。5	24.6	108.9	24.8	116.6	24.8
	18	76.4	21.7	83.3	22	90.4	22.6	97.9	22.7	104.7	22.7
	20	68	19.9	74	20. 2	80.4	20.5	87.1	20.5	93.1	20.5
40	16	108	29.7	118.1	29.8	128.7	30.5	139.6	30.8	149.7	30.8
	18	99.5	27.4	108.7	27.9	118.4	28.5	128.4	28.7	137.6	28.7
	20	91	25.4	99.4	25.7	108.1	26.5	117.3	26.7	125.6	26.7
45	16	131.8	35.5	144.4	35.5	157.5	36.5	171.2	36.8	183.9	36.8
	18	123. 3	33.2	134.8	33.9	17	34.5	159.8	34.8	171.6	34.8
	20	144.5	31.7	125.3	32	136.6	32.4	148.5	32,7	159,3	32,7

Тепловыделение Qr и потери теплопередачи вниз Qs на единицу поверхности трубы PE-X (Вт/м²).

Наружный диаметр трубы 20 мм, толщина слоя заполнения 50 мм, толщина слоя изоляции из пенополистирола 20 мм, разница температур между подающей и обратной водой 10 ℃ (деревянный пол, тепловое сопротивление R =0.1 (㎡.k/w))

Average water temp	Indoor temp	Heating pipe spacing (mm)
		300		250		200		150		100
℃	℃	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs
35	16	64. 2	24.4	66.0	24.6	69.6	25.0	73.1	25.5	76.2	26.1
	18	56.3	22.3	59.6	22.5	62.8	22.9	65.9	23.3	68.7	23.9
	20	50.3	20.1	53.1	20.5	56.0	20.7	58.8	21.1	61.3	21.6
40	16	79.1	30.2	83.7	20.7	88.4	31.2	92.8	31.9	96.9	32.5
	18	72.9	28.3	77.2	28.6	81.5	31.2	92.8	31.9	96.9	32.5
	20	66. 8	26.3	70.7	26.5	74.6	26.9	78.3	27.4	81.7	28.1
45	16	96.0	36.4	101.8	36.9	107.5	37.5	112.9	38.2	117.9	39.1
	18	89.8	34.1	95.1	34.8	100.5	35.3	105.6	36.0	110.2	36.8
	20	83.6	32.2	88.6	32.7	93.5	33.1	98.2	33.8	102.6	34.5

Estimated heating  design:

Building type	Advised underfloor heating kw data
	No insulation measures	Выполнены мероприятия по утеплению
Жилой	58-64	40-45
Комплекс жилой застройки	60-68	45-55
School, office	60-68	50-70
Hospitals, kindergartens	65-80	55-70
Hotel	60-70	50-60
Shop	65-80	55-70
Canteen	115-140	100-130
Theaters, exhibition halls	95 -115	80-105
Аудитория	115-165	100-150

Примечания:

1. Отсутсвие в расчетном этапе отопления, расчетный этап, расчетный план,

1. по тепловому показателю. Если позволяют условия, расчет нагрузки следует производить покомнатно и поэлементно.

2. Тепловой индекс используется в одной комнате, и погрешность может быть большой.

3. Таблица основана на непрерывном нагреве, индекс прерывистого нагрева = индекс непрерывного нагрева × 24 часа нагрева в день.

Расчет теплого пола

• Исходные данные
• Расчет мощности теплого пола: особенности проектирования
• Алгоритм расчета мощности водяного теплого пола
• Черновой расчет
• Сток-видео

Современные полы с подогревом – это, прежде всего, комфорт и уют. Такие полы хорошо прогревают помещение, не оказывая вредного влияния на здоровье и жизнь людей. Этого можно добиться только в том случае, если расчет теплого пола произведен правильно, а монтаж выполнен без ошибок. Вы можете использовать теплые водяные полы как основной или вспомогательный источник отопления. Если рассматривать теплый пол не как средство улучшения микроклимата в помещении, а как источник обеспечения дома полноценным теплом, то схема будет достаточно сложной, а требования к расчету значительно жестче.

к оглавлению ↑

Исходные данные

Расчет теплого пола производится исходя из нескольких характеристик помещения, а также пожеланий заказчика, будет ли теплый пол основным или вспомогательным источником тепла в доме. Важными показателями также являются:

• назначение;
• метражей;
• форма комнаты.

Важно! Что касается собственно выполнения расчетов водяного теплого пола, то вы можете воспользоваться онлайн-калькулятором, услугами специалиста или выполнить расчет самостоятельно.

Для самостоятельной оценки возможных теплопотерь необходимы следующие данные:

• Виды используемых строительных материалов.
• Метод остекления. При этом учитываются виды стекла и профиля.
• Средняя сезонная температура воздуха для данного региона.
• Применение дополнительных методов нагрева.
• Высота этажа.
• Необходимые параметры температуры.
• Точные кадры.

Важно! Кроме того, учитывают толщину пола, тип утеплителя, а также вид напольного покрытия. Все это влияет на то, насколько эффективна система отопления в целом.

к оглавлению ↑

Расчет мощности теплого пола: особенности проектирования

Расчет водяного пола необходим с максимальной точностью. Исправить ошибки и недочеты можно, если полностью или частично демонтировать стяжку. Это не просто затратное и трудоемкое мероприятие, но и риск повредить отделочные материалы.

Оптимальные температурные показатели для различных видов напольных покрытий следующие (в градусах):

• Паркет — 27.
• Жилые помещения — 29.
• Ванная — 33.
• Участки у наружных стен — 35.

Если трубы не длинные, то будет достаточно маломощного циркуляционного насоса, стоимость системы будет меньше:

• Максимальная длина контура, диаметр которого 1,6см, 100м.
• Для 2-х сантиметровых труб аналогичный показатель равен 120 м.

к оглавлению ↑

Алгоритм расчета мощности водяного теплого пола

Как показывает практика, оптимальные параметры теплого пола для обогрева помещения 10 кв.м следующие:

• Длина контура составляет 65 м.
• Диаметр труб 16 мм.
• Минимальная производительность насоса 2 л/мин.
• Максимальная разница между длинами контуров составляет 20%.
• Оптимальное расстояние между трубами 15 см.

Важно! Также следует учесть, что разница температур поверхности пола и теплоносителя составляет около 15 градусов.

Выбор технологии

Лучший способ укладки труб – «улитка». При этом тепло распределяется по поверхности равномерно, а плавные повороты минимизируют гидравлические потери. Если трубы прокладываются в зоне наружных стен, то оптимальный интервал укладки составляет 10 см.

Важно! Предварительно сделанная разметка дает возможность точно и грамотно выполнить крепления.

Как рассчитать трубы и мощность?

Данные, полученные при замерах, используются при выборе мощности используемого оборудования:

• Насосы тепловые.
• Электрические или газовые котлы.

На основании этих измерений определяется оптимальное расстояние между трубами.

Важным моментом является материал, из которого изготовлены трубы:

• Нержавеющий гофрированный материал отличается хорошим качеством теплопередачи и надежностью.
Медные трубы
• отличаются замечательной теплоотдачей, но имеют высокую стоимость.
• Сшитый полиэтилен.
• Изделия из металлопластика сочетают в себе идеальный баланс хороших характеристик и бюджетной стоимости.
Полипропилен
• отличается невысокой ценой и низкой теплопроводностью.

Важно! Специально разработанные программы для ПК значительно облегчают расчет теплых полов.

Характеристики системы отопления:

• Длина отопительного контура.
• Предельные значения тепловой нагрузки.
• Равномерное распределение тепла.

Важно! Для просторных помещений целесообразно увеличивать расстояние прокладки при повышении температуры теплоносителя. Допустимый шаг укладки варьируется от 5 до 60 см.

Наиболее распространенные сочетания тепловых нагрузок с укладкой ступеней:

• 150 мм — теплоноситель от 0,8 кВт/м2.
• 200 мм — 0,5-0,8 кВт/м2.
• 300 мм — менее 0,5 кВт/м2.

к оглавлению ↑

Эскизный расчет

Позволяет определить сценарий использования теплого пола (основной или дополнительный источник отопления).

Формула будет г (Вт/м²) = Q (Вт) / F (м²), где:

• g – плотность теплового потока;
• Q — величина общих теплопотерь в помещении;
• F — этажный метр.

Важно! Если вы планируете использовать теплые полы в качестве дополнительного средства, общие потери тепла можно определить в процентах или долях.

При расчете метража (F) учитывается только та часть площади помещения, которая задействована в обогреве. В местах расположения мебели и предметов интерьера нужно оставить свободные участки около 0,5 м.

Температура теплоносителя в контуре определяется по следующей формуле: ΔТ (°С) = (ТР + ТО) / 2. Здесь:

• ТР и ТО — значения температур на входе вход и выход из контура отопления. Если разница температур на входе и выходе составляет 5 градусов, то максимальная температура носителя на подаче составляет 55 градусов.
• После получения значений g и ΔТ по специальным таблицам выбирают диаметр труб и шаг их установки.

Общая длина труб

Определение общей длины труб, участвующих в монтаже системы, является следующим этапом расчета теплого пола:

• Длина труб находится как частное деления площадь пола, задействованного в отоплении (метры квадратные) по промежутку между трубами (метры). К полученному рисунку добавить запас на отводы и подключение к коллекторной системе.
• Зная длину трубопровода, легко рассчитать объем теплоносителя и его скорость. Последний показатель варьируется в пределах от 0,15 до 1,0 м/с. Если скорость оказалась выше, то и диаметр трубы следует брать больше.
• Выбор циркуляционного насоса зависит от расчетного значения расхода теплоносителя, с запасом около 20%. Этот принцип выбора соответствует гидравлическому сопротивлению системы.

Важно! Обязательно учитывают состояние помещения. Для ветхих и старых домов без качественного утепления не следует использовать теплые водяные полы как единственный источник тепла.
