Ремонт теплого пола (электрического) своими руками
Основная информация про ремонт теплого пола (электрического) своими руками: какие могут быть неисправности и как их отремонтировать, а также как починить систему если пробили кабель.

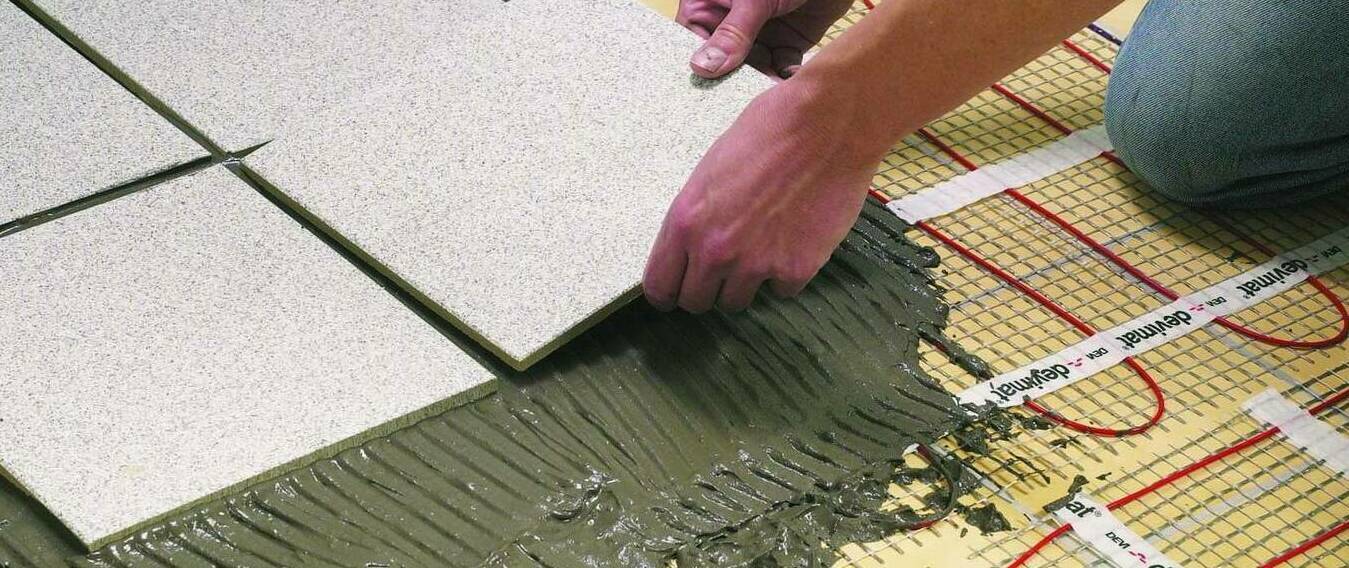

Хотя теплые электрические полы уже давно перестали быть роскошью, а стали обыденностью, многих потребителей перед покупкой и установкой подобной системы интересует вопрос, как долго она прослужит.
Учитывая стоимость самой конструкции, ее монтажа и энергозатраты при эксплуатации, такие переживания вполне уместны.
Как обещают производители, электрические теплые полы – это надежные системы отопления со сроком годности от 10 лет и это подтверждают те, кто уже долгое время ими пользуется. При этом нужно учесть, что как бы ни был хорош электрический теплый пол, неисправности могут проявиться и у него.
Возможные причины поломки
Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.
Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.
Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?
Как правило, чаще всего виновниками являются:
- Терморегулятор, поэтому проверку нужно начинать с него. Чтобы убедиться в его неисправности, следует демонтировать прибор, отключив предварительно свет, и проверить мультиметром.
- Если пол кабельный, то причиной поломки может стать его обрыв. Это происходит либо при монтаже, либо какими-то механическими воздействиями, например, дрелью при ремонте. Проверка кабеля проводится измерением его сопротивления и изоляции.Если данные превышают показания техпаспорта более чем на 5%, значит, он поврежден или в нем есть обрыв. В инфракрасной системе возможна быстрая порча пленки из-за недостаточно плотного покрытия.Если был положен, например, тонкий линолеум, то продавить пленочный пол сможет даже женский каблук.
- Датчик температуры так же может стать причиной неисправности. Если основание прогревается не на полную мощность, то он попросту не отключается и пол работает без остановки круглосуточно, что приводит к высоким энергозатратам. С другой стороны, если термодатчик находится слишком близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а пол при этом нужной температуры так и не достигнет.
Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.
Как починить электрический теплый пол читайте ниже.
Ремонт теплого пола (электрического) своими руками
Исправление кабеля
Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:
- Кабель отсоединить от термостата, а всю систему от электросети.
- В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
- Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
- Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.
Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.
Когда участок с разрывом найден, нужно:
- Убрать в этом месте напольное покрытие.
- Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
- При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
- До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
- Делается стяжка и финишное покрытие кладется на место.
Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.
Устранение неполадок в датчике
Эту деталь теплого пола отремонтировать проще всего:
- Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
- Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
- Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
- В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.
Неисправность в термостате
Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.
Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.
То самые простые способы, как отремонтировать теплый пол электрический своими руками.
Ремонт водяного и электрического теплого пола своими руками: чиним сами
Многие владельцы теплых полов оценили этот метод обогрева помещений по достоинству. Комфортная температура на уровне пола, экономия пространства и отсутствие неприглядных радиаторов позволяет создать уютную атмосферу в жилище. Но бывают моменты, когда такое благо цивилизации доставляет массу хлопот. Например, пол перестал нагреваться, и вы не знаете, что с этим делать. Не спешите отчаиваться. Неисправности теплого пола могут возникнуть по разным причинам. Возможно потребуется небольшой ремонт теплого пола, после чего он опять будет обогревать вас и ваших домочадцев.
Проведение ремонта электрического теплого пола
Прежде чем производить ремонт электрической системы теплого пола необходимо разобраться в причинах неисправности. Выделяют три проблемных места в электрическом отоплении:
- нагревательный элемент;
- терморегулятор;
- датчик температуры.
Выясняем причину неисправности
Первое что необходимо сделать при неисправности, это определить какая деталь конструкции является причиной. Обычно сложности не возникают если перед этим проводились ремонтные работы. В этом случае чаще всего повреждается нагревательный элемент в процессе использования дрели или пилы.
Во время ремонта кабель теплого пола был поврежден электропилой
Когда причины неисправности неясны, следует измерить напряжение питания. Рабочее напряжение указывается в технических документах. Результат измерения не должен отклоняться от приведенного в инструкции более чем на 5%. Обратите внимание на индикацию включения. Если лампочка не горит, проверьте напряжение на выводах. Его отсутствие может свидетельствовать об ослабленных контактах на терморегуляторе, неисправности термостата или его датчика. Проверьте выносной датчик температуры. Отсоединив его от терморегулятора, измерьте сопротивление. Оно должно быть в границах 5-30 кОм. Наиболее точное показание указано в инструкции.
Внимание! При проверке терморегуляторов необходимо отключать от них греющий кабель.
Если в датчике и терморегуляторе неисправности не обнаружены, причину отсутствия тепла следует искать в нагревательном элементе. Для этого измеряется сопротивление кабеля и изоляции и сверяется с показателями указанными в техпаспорте оборудования. Сниженное сопротивление изоляции говорит о наличии обрыва греющего кабеля. Указать точное место дефекта поможет специальное оборудование.
Причина – датчик или терморегулятор
В случае неисправности датчика его следует заменить. Вынув старое оборудование из гофрированной трубки, отметьте его местоположение, чтобы новый датчик установить также. Бывают случаи нарушения технологии, и оборудование устанавливается в стяжку без применения трубки. Тогда старое оборудование можно заменить датчиком температуры воздуха. Он крепится под терморегулятором. Терморегулятор, пришедший в негодность, тоже следует заменить новым.
Вот так выглядит датчик, который как правило находится внутри гофрированной трубки
О том, как правильно подключить электрический теплый пол к терморегулятору, читайте в статье: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html. Инструктаж по электротехническим работам и пример проведения монтажа.
Вышел из строя нагревательный элемент
После нахождения места дефектного кабеля приступают к его замене. Демонтируют покрытие на участке ремонта. Вскрывают стяжку. Оборванные или перегоревшие жилы зачищают и соединяют с помощью гильз подходящего диаметра, которые затем обжимают пресс-клещами.
Отремонтированный кабель электрического теплого пола — на место соединения крепят термоусадочную муфту, которую нагревают при помощи фена и дают остыть. Остывая, муфта сжимается и прочно герметизирует место соединения. Сверху место ремонта заливается цементом
Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Подробнее про то, что это такое, устройство системы и пример монтажа, можно узнать тут: https://pol-master.com/tepliy-pol/karbonovyj-teplyj-pol.html.
Особенности ремонта водяной системы
Срок службы теплых водяных полов при правильно монтаже и эксплуатации составляет не менее 50 лет. Гарантом этого служит монтаж цельных труб хорошего качества. Но бывают случаи когда при осуществлении ремонта труба повреждается перфоратором или болгаркой. В таких ситуациях ремонт системы необходимо проводить незамедлительно. Для начала, не вынимая насадку перфоратора или болгарки, отключите воду.
Для ремонта трубы водяного отопления понадобится два фитинга, кусок трубы, пресс
Расчистите место вокруг порыва, освободив доступ к поврежденной трубе. Во избежание попадания грязи в трубопровод замотайте концы труб изоляцией или наденьте на них резиновые перчатки. Один конец трубы развальцовывается, на него надевается фитинг и запрессовывается. Конец заготовленного куска трубы вставляется в фитинг и запрессовывается.
Так выглядит отремонтированный участок системы водяного теплого пола
Одевается и запрессовывается фитинг на другом конце ремонтируемого участка трубы. От вставляемого куска трубы отрезается лишнее, а она подсоединяется ко второму концу ремонтируемого трубопровода и запрессовывается. Запускается вода для проверки. И если все нормально ремонтируемый участок заливается стяжкой.
А вот как проводится такая же операция, только на системе из медных труб:
com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>О том, как самостоятельно смонтировать электрический, водяной или пленочный теплый пол, расскажем в материале: https://pol-master.com/tepliy-pol/montazh-teplogo-pola-svoimi-rukami-video.html.

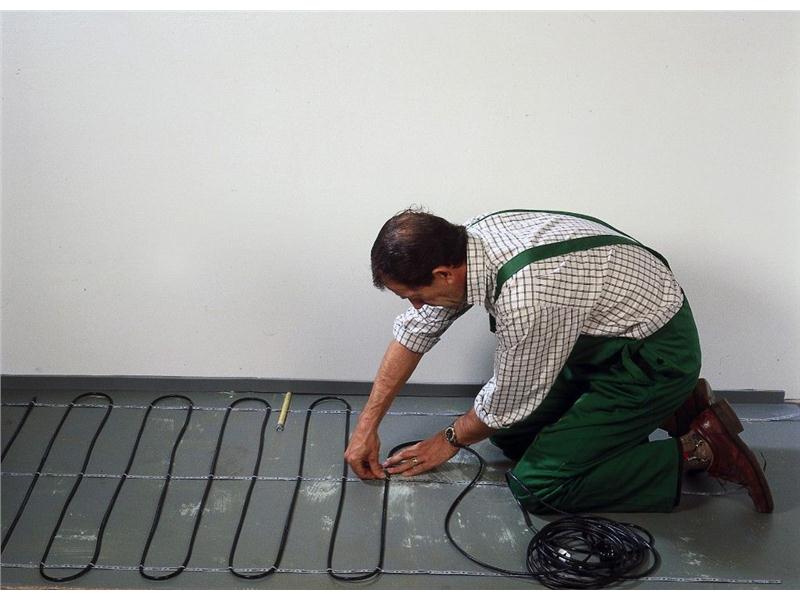

Ошибки при монтаже теплого пола
Все же, чтобы не возникало подобных поломок, следует проводить квалифицированный монтаж системы. Существует несколько нюансов, которые необходимо знать при установке системы:
- Расчет длины нагревающего элемента производится с учетом площади не занятой мебелью. Дело в том, что греющий кабель под предметами интерьера не прокладывают ввиду возможного перегрева и выхода из строя.
- Нагревательный элемент приобретается строго необходимого размера. Подрезание кабеля при монтаже снижает его прочность и приводит к поломке системы.
- Греющий кабель нельзя укладывать на грязную поверхность. Перед выполнением работ поверхность очищается и обеспыливается.
- Не рекомендуется ходить по кабелю во время укладки. Жесткая подошва может его повредить.
- Датчик температуры устанавливается так, чтобы к нему был доступ в случае ремонта. Его необходимо поместить в гофрированную трубку.
- Не оставляйте пустот вокруг греющего элемента. Это может привести к перегреву кабеля и его поломке.
- Желательно нарисовать схему укладки нагревательных элементов с указанием размеров. Она понадобится при проведении ремонта, чтобы не задеть кабель или трубу.
- Проверка кабеля после укладки осуществляется методом измерения сопротивления. Не рекомендуется включать систему до полного высыхания стяжки.
- Замер сопротивления осуществляется до и после укладки теплого пола. Оно должно соответствовать значению, указанному в техпаспорте.
Знайте, лучше предупредить проблему, чем потом устранять результаты своей халатности. Качественный и правильный монтаж теплого пола позволит избежать скорого ремонта. А использование схемы укладки при ремонте помещений обезопасит систему от пробоя перфоратором или другими инструментами.
- Автор: Алексей
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Вы можете отремонтировать электрические теплые полы?
Одним из самых распространенных страхов перед теплым полом является страх того, что он «испортится» или вообще перестанет работать. «Можно ли отремонтировать электрический теплый пол?» — это очень распространенный вопрос, который задают домовладельцы и который сопоставим с вопросом «дорого ли эксплуатировать?».
Большая часть этих опасений связана с тем, что после установки теплых полов сверху укладывается красивая отделка пола. Для домовладельца любая мысль о том, чтобы уложить потрясающий пол из плитки, камня или дерева, вызовет мурашки по спине. Однако мы не хотим, чтобы вы беспокоились. Итак, вот несколько главных советов и советов, которые развеют любые опасения и помогут ответить на вопрос, можно ли ремонтировать электрические теплые полы?
Итак, без лишних слов, давайте пробежимся по нему.
Электрические системы проще
Электрические теплые полы намного проще по сравнению с водяными теплыми полами. Электрический теплый пол — это, по сути, резистивный нагревательный кабель, проложенный под полом. Таким образом, если он установлен правильно, желательно одним из наших участников ThermoSphere Connect , практически отсутствует риск возникновения неисправности в вашей системе электрического подогрева пола. Однако примерно через пять лет вы, возможно, захотите обновить свой термостат для обогрева пола, чтобы воспользоваться преимуществами новой или улучшенной технологии, которая еще больше повышает энергосбережение или эффективность.
При этом бывают случаи, когда электрические теплые полы иногда монтируют люди, которые, как представляется, не обращали особого внимания на инструкции по установке или забыли проверить систему до, во время и после установки.
Не бойся! Некоторые из наиболее распространенных проблем, с которыми мы сталкиваемся, могут быть решены относительно легко.
Проблемы с термостатами и датчиками
Большинство проблем, с которыми мы сталкиваемся, связаны либо с термостатом, либо с датчиками.
Если термостат неисправен, его можно легко заменить. Сенсорные датчики, с другой стороны, находятся под полом, поэтому с ними может быть немного сложнее! Это основная причина, по которой мы всегда указываем два датчика для установки под полом во всех типах проектов. Таким образом, вы можете просто переключиться на новый датчик пола, если первый выйдет из строя.
Если в полу нет второго датчика, необходимо установить новый или переключить термостат на работу через датчик температуры окружающей среды. Однако это не очень рекомендуется, потому что у вас нет информации о фактической температуре пола. Но почему это важно? Для большинства напольных покрытий рекомендуется максимальная температура пола 27 градусов Цельсия. Без зонда датчика рабочего пола нет точного способа измерения температуры пола и больше риска перегрева пола.
Повреждение во время установки
Если ваш кабель электрического теплого пола случайно повредится во время установки, не беспокойтесь. Есть несколько вариантов!
Если установщик является членом ThermoSphere Connect, он может сразу же позвонить нам, и мы организуем бесплатную замену в ближайшем магазине в тот же день. Мы даже можем доставить новый прямо на следующий день установщику или на объект. Warmup также предоставляет аналогичную услугу своим установщикам, поэтому стоит проверить веб-сайт вашего бренда напольного отопления для получения дополнительной информации и не забудьте проверить «мелкий шрифт». Это лучший вариант, потому что домовладельцы по-прежнему будут пользоваться пожизненной гарантией.
Другой вариант – купить комплект для ремонта нагревательного кабеля. Это набор обжимных и водонепроницаемых термоусадочных муфт, которые можно использовать для ремонта порезанного или поврежденного нагревательного кабеля. На отремонтированный кабель больше не распространяется пожизненная гарантия, если он не отремонтирован одним из наших уполномоченных технических специалистов. В этом случае на отремонтированный кабель будет действовать 5-летняя гарантия. Свяжитесь с нами, чтобы узнать больше, или запишитесь на ремонт к сертифицированному инженеру.
Что делать, если кабель поврежден и перестает работать после установки?
Это вызывает серьезную озабоченность, поскольку нагревательные кабели скрыты под выравнивающей массой, клеем для плитки и плиткой.
Если кабель для теплого пола установлен правильно и рекомендованные испытания изоляции и сопротивления завершены и зарегистрированы, то риск возникновения неисправности кабеля в нормальных условиях эксплуатации практически нулевой. Вы можете прочитать отличную статью, в которой описаны все тесты, которые необходимо выполнить в процессе установки. Прочтите статью «Как проверить электрическую систему теплого пола».
Иногда кабель можно повредить во время монтажа, например, уронив плитку или зацепив изоляцию лезвием или краем мастерка. Если это произойдет и не будет обнаружено, со временем может развиться утечка на землю, в результате чего кабель теплого пола отключит УЗО и перестанет нагреваться.
Хорошей новостью является то, что этот тип повреждения кабеля может быть легко обнаружен и устранен специалистом по ремонту электрических теплых полов, таким как UFH Services Ltd. Компании по ремонту электрических теплых полов имеют специализированное оборудование, которое может подавать высокое напряжение через поврежденный кабель. нагревательный кабель. Поврежденная область отображается на тепловизионной камере, и неисправность обычно может быть обнаружена на участке размером с монету в 2 фунта стерлингов. Для кафельных полов плитку в этой области можно удалить, отремонтировать обрыв кабеля, а затем уложить новую плитку, и ваш пол будет как новый!
Сколько стоит ремонт электрического теплого пола?
Стоимость ремонта электрического теплого пола зависит от нескольких переменных. Большинство компаний берут от 300 до 500 фунтов стерлингов в зависимости от вашего географического региона, степени повреждения и времени, необходимого для выполнения ремонта. Эта цена обычно не включает стоимость замены плитки или отделки пола.
На самые популярные электрические системы напольного отопления, такие как Warmup, Schluter и ThermoSphere, предоставляется пожизненная гарантия, и если выяснится, что неисправность вызвана производственной проблемой, производитель покроет стоимость ремонта, но вы должны не забыть зарегистрироваться Ваша гарантия!
Подводя итог, можно сказать, что электрические теплые полы обычно можно отремонтировать без особых затрат и поломок. Так что, если вы думаете о том, чтобы установить его у себя дома, дерзайте! Но если у вас остались вопросы, свяжитесь с одним из членов команды.
Как отремонтировать поврежденный нагревательный провод
Необходимые предметы
Ремкомплект нагревательного кабеля
Этот ремонтный комплект нагревательного кабеля содержит компоненты для ремонта 1 места.
Некоторые компоненты нельзя использовать в зависимости от выбранного метода ремонта.
Инструменты для ремонта электрооборудования
Тепловая пушка:
• Должна нагреваться примерно до 1000°F.
• Milwaukee, модель 8975.
Термические стрипперы:
• Для зачистки нагревательных проводов.
• Омега модель TW-1.
Надрез:
• Для кабеля с внешней оболочкой.
• Идеальная модель 45-403 с лезвием К-6502.
Инструмент для зачистки проводов:
• Для резки и зачистки провода 16AWG.
• Модель GB GESP-55.
Маленькая отвертка:
• Для облегчения отделения нагревательного провода от оплетки.
• Можно также использовать скрепку для бумаг или аналогичный остроконечный инструмент
Инструменты для электрических испытаний
Цифровой мультиметр:
• Должен измерять сопротивление до 20 000 Ом. • А.В. Сперри модель DM-2000.
TDR Meter (Time Domain Reflectometry):
• Для диагностического тестирования при обнаружении дополнительных повреждений.
• Модель Harris Corp. TS-90 или TS-100 «Кабельный дефектоскоп».
Прочие инструменты
Молоток и долото:
• Для снятия плитки и раствора, если необходимо, для создания канавки для укладки стыка.
Пистолет для горячего клея со стандартным липким клеем :
• Для приклеивания швов в «долину» в полу.
Ножницы
НАЧАЛО РАБОТЫ
A1 Убедитесь, что питание ВЫКЛЮЧЕНО!
A2 Показаны два метода ремонта. Выберите метод, который лучше всего подходит для вашей установки:
ПРЯМОЕ СОЕДИНЕНИЕ — этот метод используется, когда поврежденный кабель имеет достаточный «люфт», чтобы его можно было разрезать и перекрыть примерно на 3/4 дюйма.
Это также обеспечивает наилучшую возможную равномерность нагрева по стыку по сравнению с использованием соединителя с перемычкой.
СОЕДИНЕНИЕ ПЕРЕМЫЧКИ — этот метод используется, когда поврежденный кабель не имеет достаточного «люфта», чтобы его можно было разрезать и наложить внахлест.
Это также приводит к тому, что участок сращивания будет иметь очень небольшой нагрев непосредственно над местом сращивания.
A3 В зависимости от установки нагревательный кабель изготавливается одним из двух следующих способов:
Греющий кабель с оболочкой:
Два изолированных нагревательных провода, покрытых медной оплеткой с луженым покрытием, покрытых внешней оболочкой. .
Каждый нагревательный провод состоит из 3 или 4 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.
Обычно количество элементов соответствует цвету изоляции проволоки следующим образом:
Черный 4 — коричневый 4
белый 4 — желтый 4
9005 Красный 3 — прозрачный 4Грин 40005 – Желто-коричневый 4
Оранжевый 3 – Фиолетовый 4
Синий 3 – Серый 4
Нагревательный кабель из нержавеющей стали:
Два изолированных нагревательных провода, покрытых оплеткой из нержавеющей стали.
Каждый провод состоит из 3 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.
СНЯТИЕ ПЛИТКИ И РАСТВОРА
Если вы еще этого не сделали, очень осторожно удалите напольное покрытие из плитки/камня/мрамора над поврежденным кабелем.
Удаление затирки вокруг поврежденной плитки (плиток) должно выполняться тупым инструментом, например, ручным инструментом для удаления затирки.
НЕ ИСПОЛЬЗУЙТЕ НОЖ!
Затем аккуратно разбейте плитку небольшим молотком, очищая ее от осколков.
Удалите достаточно раствора и плитки, чтобы с обеих сторон повреждения оставалось около 4-5 дюймов свободной проволоки, с которой можно работать.
Часто часть проволоки можно увидеть, чтобы можно было осторожно удалить раствор вокруг поврежденной проволоки с помощью молотка и/или долота. Сетку можно разрезать ножницами, чтобы освободить проволоку.
УСТАНОВКА РЕМОНТА
Если вы решите выполнить соединение перемычкой (см. Шаг A2), перейдите к шагу D1.
Если у вас нет греющего кабеля с оболочкой, ПЕРЕЙДИТЕ к шагу C6.
Для этого поместите кабельный ввод в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля.
Не оказывайте дополнительного давления на головку инструмента для более глубокого резания. Дайте инструменту приложить собственное давление пружины.
C3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.
C4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и двигайте ею вперед-назад под заготовкой оболочки в течение примерно 3-4 секунд, пока она не начнет ослабевать, слегка сжимаясь на концах.
C5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!
C6 Ослабьте оплетку, отодвинув оплетку примерно на 1/4″, чтобы обнажить концы нагревательных проводов.
C7 Согните кабель обратно.
C8 Используйте маленькую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно просунуть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.
C9 Туго затяните косу, чтобы она превратилась в косичку.
C10 Используйте инструмент для зачистки проводов, чтобы аккуратно снять
Сосчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что может привести к перегреву и возможному выходу из строя.
Вы также найдете прядь волокна с нагревательными элементами.
Нет необходимости отделять или удалять это волокно .
C11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужно
C12 Наденьте трубку для припоя на один из нагревательных проводов
C13 Стяните нагревательные провода вместе, чтобы перекрыть нагревательные элементы обоих проводов. Слегка скрутите элементы вместе, чтобы лучше соединить их. Наденьте трубку припоя на скрученные элементы, расположив их по центру между серыми клейкими полосами. Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.
C14 Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине.
ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды. Если вы остановитесь слишком рано, это приведет к неполному паяному соединению, что впоследствии приведет к сбою соединения.
Когда припой полностью расплавится, начните двигать тепловым пистолетом вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода.
После того, как трубка полностью усядется и клейкие ленты полностью расплавятся, прекратите нагревать трубку. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.
C15 ПОВТОРИТЕ шаги с C12 по 14 для другого нагревательного провода.
C16 Наденьте заземляющую трубку припоя на заземляющую оплетку. Наложите концы косы внахлест и скрутите их, чтобы лучше скрепить. Наденьте трубку заземления на скрученные концы оплетки, расположив их по центру под кольцом припоя.
C17 Нагрейте трубку, чтобы она полностью усадилась и припой полностью затек в скрученные провода.
Когда он остынет, это должно обеспечить надежное соединение.C18 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».
СОЕДИНЕНИЕ ПЕРЕМЫЧКИ
Отрежьте участок нагревательного кабеля длиной от 2 до 3 дюймов вокруг повреждения, создав два конца или провода.
Если у вас нет греющего кабеля с оболочкой, ПЕРЕЙДИТЕ к шагу D6.
Используйте инструмент для подрезки, чтобы аккуратно надрезать куртку примерно в 2″ от конца каждого провода. Для этого поместите провод кабеля в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля. Не оказывайте дополнительного давления на головку инструмента, чтобы прорезать глубже. Дайте инструменту приложить собственное давление пружины.
D3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.
Д4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и двигайте ею вперед и назад под заготовкой куртки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.
D5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!
D6 Ослабьте оплетку, отодвинув оплетку назад примерно на 1/4″, чтобы обнажить концы нагревательных проводов.
D7 Согните кабель обратно.
D8 Маленькой отверткой, ногтем или подобным тупым предметом осторожно подденьте оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.
D9 Туго затяните косу, чтобы она превратилась в косичку.
D10 С помощью термальных инструментов для зачистки проводов аккуратно снимите ровно 1/2 дюйма изоляции с нагревательных проводов. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что приведет к перегреву и возможному сбою. Вы также найдете прядь волокна с нагревательными элементами. Вам не нужно отделять или удалять это волокно
D11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужна помощь в этом, прочтите Инструкции, прилагаемые к каждому прибору, или обратитесь на завод.
D12 При необходимости укоротите черные провода-перемычки, чтобы они перекрывали зачищенные концы проводов нагревателя.
Д13 Используйте инструмент для зачистки проводов с настройкой 16AWG. Снимите ровно 1/2 дюйма изоляции с обоих концов черных соединительных проводов.
D14 Наденьте трубку с припоем на один из нагревательных проводов на один из выводов нагревательного кабеля.
D15 Поместите нагревательные элементы и концы черной перемычки рядом друг с другом.
Слегка скрутите их вместе, чтобы лучше соединить.
Наденьте трубку припоя на скрученные провода и на край изоляции на черном проводе-перемычке. Убедитесь, что скрученные провода полностью находятся внутри трубки для припоя, между клейкими лентами на концах трубки для припоя.
Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.
Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине. ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды.
Если вы остановитесь слишком рано, произойдет неполное паяное соединение, что впоследствии приведет к сбою соединения.
Когда припой полностью расплавится, начните двигать тепловым пистолетом вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода. После того, как трубка полностью сожмется и клейкие ленты полностью расплавятся, прекратите нагревать трубку. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.
D17 ПОВТОРИТЕ шаги с D14 по D16 для другого нагревательного провода на том же проводе.
D18 На другом конце черных соединительных проводов наденьте трубку припоя на нагревательный провод. ПОВТОРИТЕ шаги с D14 по D17, чтобы завершить подключение перемычек на этом конце.
D19 При необходимости укоротите провод перемычки заземления, чтобы он перекрывал концы проводов оплетки заземления примерно на 1/2″ до 3/4″.
D20 Перекройте концы заземляющей оплетки и заземляющей перемычки примерно на 1/2 дюйма и скрутите их, чтобы соединить их вместе. Наденьте трубку с заземленным припоем на скрученные концы, расположив их по центру под кольцом припоя. Нагрейте трубку, чтобы она полностью усадилась и припой полностью затек в провода. Когда он остынет, это должно обеспечить надежное соединение.
D21 На другом конце заземляющей перемычки наденьте трубку заземляющего припоя на провод. ПОВТОРИТЕ Шаг D20, чтобы завершить подключение.
D22 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».
Отказ от гарантии: |
Этот ремонтный комплект и данные инструкции по установке предоставлены компанией SunTouch для помощи в ремонте нагревательного кабеля SunTouch, поврежденного в результате производственных условий. SunTouch никоим образом не гарантирует ремонт или надлежащее функционирование продукта после ремонта. Ремонт изделия SunTouch должен выполнять только квалифицированный электрик. Настоятельно рекомендуется, чтобы опытный установщик плитки удалил плитку поверх повреждения. Для получения дополнительной помощи, пожалуйста, свяжитесь с заводом. SunTouch не дает права электрикам, установщикам плитки или монтажникам SunTouch проводить диагностику, удаление плитки или ремонт кабелей. Установочная сторона или домовладелец обязаны связаться с квалифицированным лицом для выполнения этих указаний. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для соединения различных кабелей, только для ремонта внутри кабеля. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для ремонта кабеля в душевой или коврика, проходящего в душевую. |
ПРОВЕРКА РЕМОНТА
Завершив соединение и дав ему остыть, проверьте ремонт следующим образом:
E1 Аккуратно потяните за каждое соединение проводов, чтобы убедиться, что оно не разъединилось.
E2 Используйте цифровой мультиметр для измерения сопротивления нагревательного кабеля.
Теперь это измерение должно находиться в пределах диапазона сопротивления, указанного для данного нагревательного кабеля между нагревательными проводами, и не должно быть измерено никакого сопротивления между нагревательным проводом и зеленым проводом заземления. Если вам нужна помощь на этом шаге, выполните шаги, указанные в Руководстве по установке для этого кабеля, или позвоните на завод.
E3 Правильно подключите этот отремонтированный нагревательный кабель к источнику питания через GFCI, например термостат Watts Radiant. Включите кабель в течение нескольких дней или, по крайней мере, 10-15 пятиминутных циклов нагрева. Если срабатывает GFCI или кабель не нагревается, необходимо проверить кабель на наличие дополнительных повреждений, иначе ремонт может оказаться неудачным.
ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ
Перед укладкой напольного покрытия убедитесь, что место соединения защищено и ровно лежит на полу.
F1 При необходимости используйте долото, чтобы аккуратно вырезать канавку в черновом полу под стыком.
F2 С помощью пистолета для горячего клея нанесите полоску клея в ендову и вдавите в нее место соединения.
F3 Если напольное покрытие не будет укладываться немедленно, временно накройте место сращивания и окружающий нагревательный кабель свободной плиткой или подобным твердым материалом для защиты от повреждений на месте установки.
www.suntouch.com
Щелкните здесь, чтобы просмотреть ВИДЕО-библиотеку SunTouch
SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B
Связи матов с подогревом пола SunTouch
Спецификация матов SunTouch и их установка – Спецификации матов SunTouch – Спецификация и установка под полом
3
Звенья катушки напольного отопления SunTouchИнструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкции и информация по заказу WarmWire
Управление отоплением Ссылки
Программируемый Sunstat Spec-Руководство владельца программируемого 500670-SB-Руководство владельца Непрограммируемое 500675
-Sunstat не программируем Ограниченная гарантия в год – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch
Сообщение «Как отремонтировать поврежденный нагревательный провод» впервые появилось в блоге магазина напольных покрытий.
