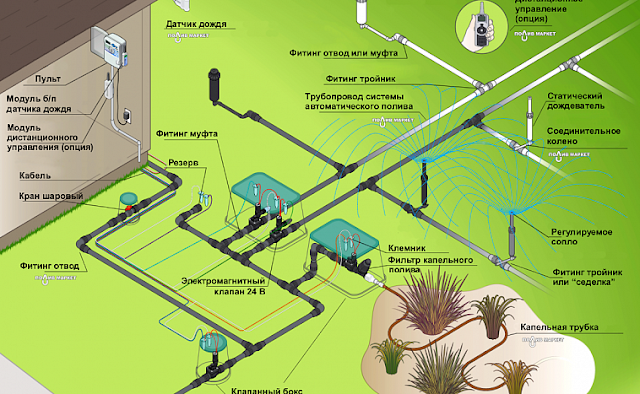

Схема підключення системи поливу на ділянці







У даній статті ми обговоримо схему підключення автоматичного поливу до існуючої магістралі трубопроводу. Ця схема підходить до всіх типів джерела води — підключення можна використовувати як для глибинного насосу, так і для поверхневого. Також таким чином можна підключити систему поливу до міської магістралі.



Натисніть для збільшення схеми підключення системи поливу

Підключення до джерела води



Насамперед потрібно виділити окрему гілку труби для системи поливу. Це можна зробити за допомогою трійника. Тип трійника підберіть залежно від існуючих умов.
Нам необхідно буде перекривати систему поливу для чищення фільтра, ремонту несправностей, а так само на зиму, відповідно наступним елементом підключення шаровий кран. Якщо підключення здійснюється безпосередньо в кесоні свердловини, для запобігання корозії, крани краще використовувати пластикові. Вологе середовище негативно впливає на всі латунні з’єднання.



Вузол консервації системи поливу на зиму





Наступне, що нам потрібно – вузол консервації системи поливу на зиму. Для цього ми використовуємо сідловий хомут Irritec, Unidelta або STP з внутрішньою різьбою 1/2″. Такі хомути дозволяють в тісному просторі робити врізку в трубу. Хто не знає – всім радимо.

Для установки сідлової врізки, необхідно скрутити між собою дві частини хомута, і зробити отвір в трубопроводі за допомогою свердла. Свердлити треба обережно, щоб пластикова стружка не засмітила трубопровід. В хомут вкручуємо шаровий кран 1/2″ ВР х 1/2″ЗР. В кран, в свою чергу, вкручуємо штуцер для компресора з різьбою 1/2″ НР.

Коли прийде зима, такий вузол дозволить легко підключити компресор до системи поливу і продути магістральний трубопровід, а також кожну зона поливу окремо.



Вибір і установка фільтра для поливу





Наступний крок – установка фільтра грубого очищення. Навіть якщо у вас ідеально чиста вода зі свердловини, ми рекомендуємо його встановлення. У своїй роботі ми використовуємо італійського виробника Irritec. Вартість такого фільтра в роздріб – 17,84€. Ми радимо саме такий фільтр з двох причин: 1. Тип матеріалу – пластик, ідеально підходить для вологого середовища. 2. Картридж фільтра не потрібно міняти, його можна обслуговувати. Картридж виготовлений з щільно стиснутих між собою пластикових дисків з насічками, які при бажанні можна дістати і почистити.

Дискові фільтри класифікуються за розмірами і за кількістю пропускається води. Для труби діаметром 32 мм достатньо буде і фільтра з різьбленням 1″, але ми радимо поставити фільтр на 1 1/4″. Такий діаметр різьби буде мати менші втрати на тертя води, а також його доведеться рідше обслуговувати за рахунок великих розмірів. Після фільтра бажана установка додаткового крана для зручності обслуговування.

Підключення до джерела води на цьому закінчилося, таке що нам необхідно змонтувати для наочності примітивну систему поливу, що складається з однієї зони поливу. Магістральна труба повинна підійти до електромагнітного клапану, з іншого боку клапана буде виходити вже зональна труба. Вода там буде під тиском лише тоді, коли контролер поливу подасть сигнал клапану на відкриття.



Підключення електромагнітного клапана





В системах поливу, не залежно від виробника в 95% випадків, використовуються пластикові електромагнітні клапани, соленоїди яких працюють від змінного напруги 24В. Виняток є лише для об’єктів з високим тиском магістралі (де використовуються латунні клапани), а також у випадках, коли необхідно встановити автономний контролер, що працює від постійної напруги. Більшість клапанів для приватного сектору мають з обох сторін внутрішню різьбу в 1 дюйм для підключення.

Для укриття клапана в землі, використовуйте клапанний бокс Irritec Mini — якщо будете монтувати без них.
Підключення проводів ЕМ клапана здійснюйте згідно інструкції контролера для поливу.





Схема підключення зрошувачів

Діаметр різьблення зрошувачів становить 1/2″ ВР. Для монтажу зрошувачів використовуйте штуцерні коліна Hunter HSBE і гнучкий шланг Hunter Flex SG. Радимо не використовувати більш дешевих аналогів гнучкого шлангу. Справа в тому, що Flex SG досить дорогий для шлангу і багато монтажників хочуть тут заощадити. Гнучкий шланг Hunter спеціально розроблено для тривалої експлуатації, захисту від вібрацій, впливів великої ваги на зрошувач, зберігає щільний контакт із з’єднувачем через багато років. Обов’язково рекомендуємо для установки.

Зрошувачі на кінцях труби зазвичай монтують за допомогою ПЕ коліна з різьбою 1/2″НР, яка вкручується безпосередньо в корпус. Але ми рекомендуємо навіть у таких місцях використовувати гнучку підводку. Ви згадаєте це, коли необхідно буде перемістити форсунку з місця на місце.



Всі різьбові пластикові з’єднання обов’язково ущільнюйте стрічкою фум. Для металевих з’єднань рекомендуємо використовувати паклю.





Рекомендуємо почитати по темі:

Як розрахувати систему поливу під обладнання Hunter?

Клапани системи поливу. Значення. Види. Функції

Автоматичний полив Хантер — найкраще з Америки

Що таке датчики в системі поливу й навіщо вони потрібні?







Автоматический полив участка своими руками

Ежегодно владельцы загородных участков сталкиваются с тем, что газон, радовавший глаз свежей зеленью весной, к концу мая теряет свою яркость и постепенно становится буро-желтым, хотя еще только лето и до осени далеко. Чтобы решить эту проблему, нужно поливать газон минимум раз в неделю. Это достаточно трудоемкое занятие, требующее регулярных затрат сил и времени. Альтернативное решение — автоматический полив участка по технологии Rain Bird.

Планируете самостоятельно разработать проект для загородной территории и смонтировать систему собственными руками? Тогда эта статья будет вам полезна.

Автоматический полив Rain Bird поможет организовать равномерное и своевременное увлажнение газона, чтобы избежать высыхания травы и постепенно укрепить корневую систему.

В этой статье мы расскажем, как самостоятельно разработать проект, а затем смонтировать своими руками систему автополива на дачном участке. Ее правильное использование позволяет равномерно и своевременно полить газон, избежать появления высохшей травы и укрепить корневую систему.

Преимущества автоматической системы полива:

	Вы экономите воду. За счет программируемого контроллера автополив осуществляется в момент, когда испарения не очень велики. Регулярное и своевременное орошение газона помогает растениям оставаться красивыми и здоровыми. Превосходный результат уже после нескольких использований.
	Вы экономите деньги. Благодаря системе автоматического полива Rain Bird растения поливаются согласно их потребности во влаге. Это исключает дополнительные траты по уходу за травой. Дополнительные меры просто не потребуются. Своевременный полив и стрижка травы — это основа ухода за газоном, позволяющая добиться его великолепного вида надолго.
	Вы экономите время. Технология автоматического полива избавляет вас от ряда хлопот и забот, связанных с уходом за растениями и садом. Забудьте об этом. Теперь у вас больше времени для отдыха и общения с близкими. Наслаждайтесь выходными или отпуском в полной уверенности, что ваш газон получает должный уход и контроль.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

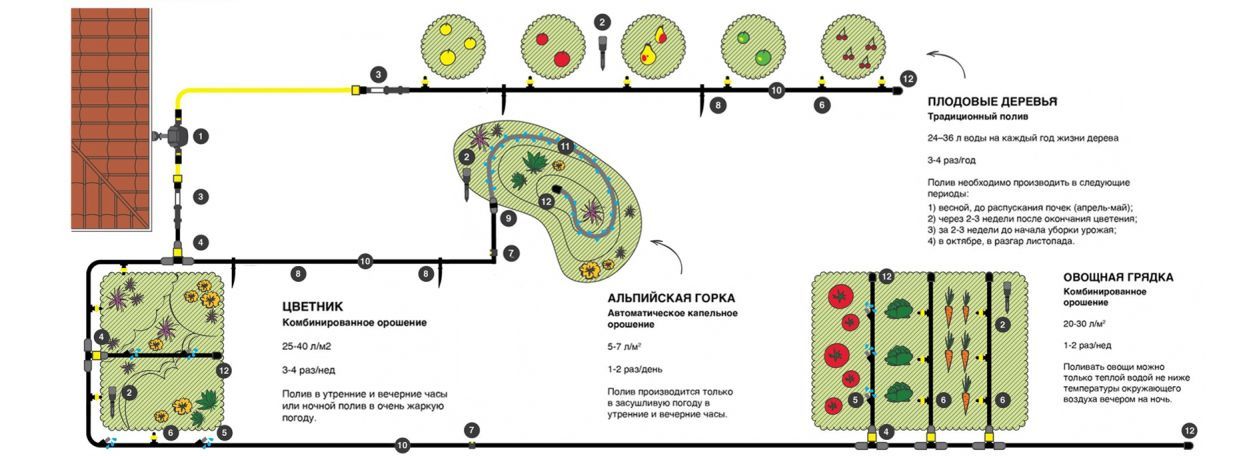

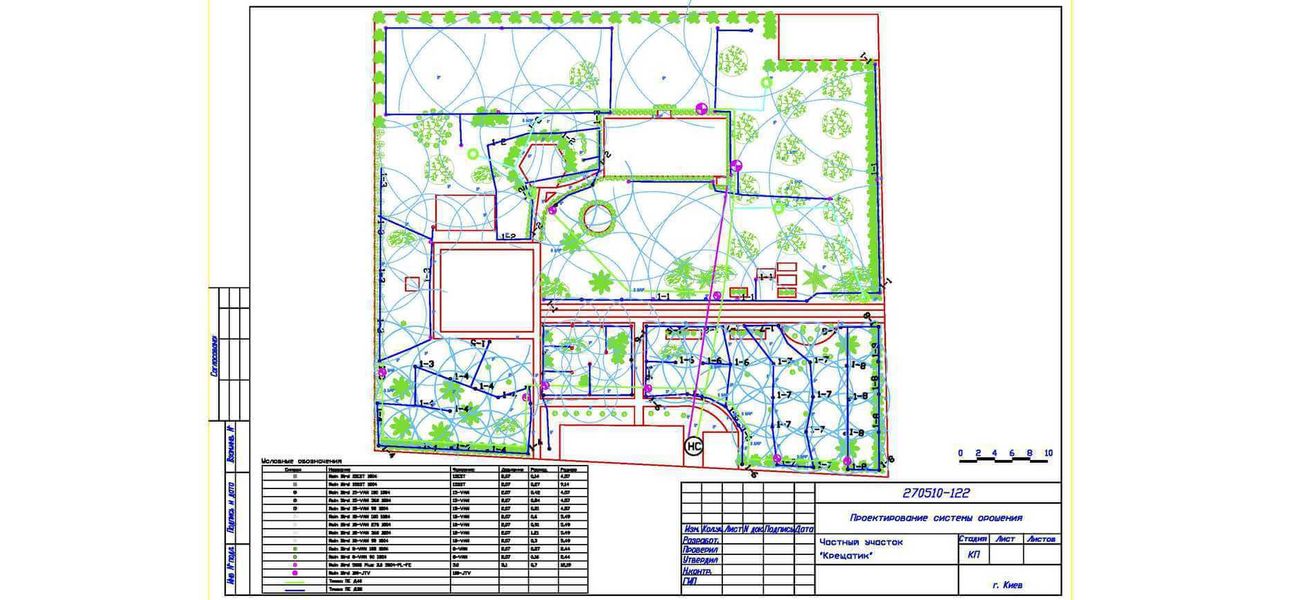

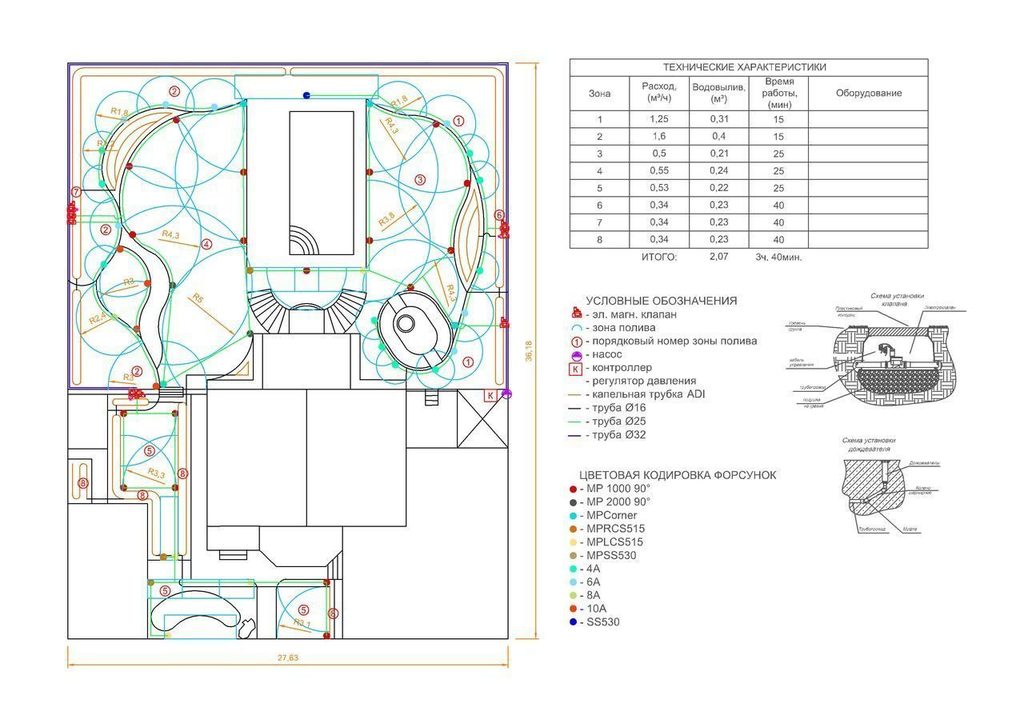

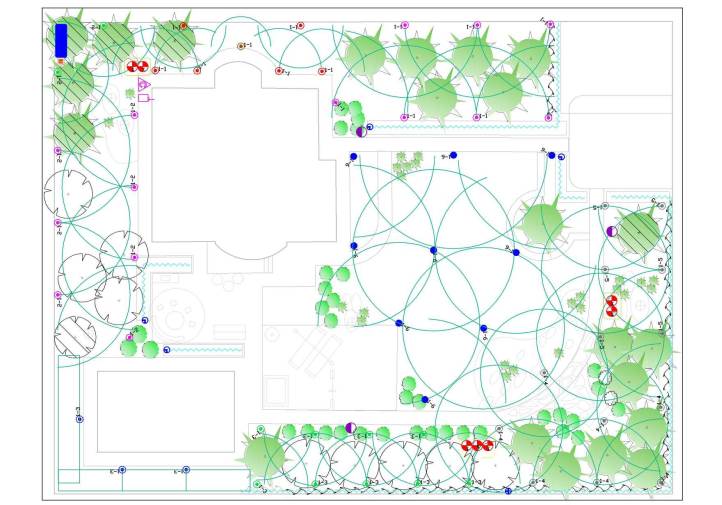

Схема для проектирования автоматического полива участка

На предложенной ниже схеме вы сможете рассмотреть элементы системы автоматического полива, а также места их использования на загородном участке.

7

Датчик дождя

9

Эмитеры

10

Микрооросители

12

Шланг для капельного орошения

Цена системы автоматического полива участка

Датчик дождя

Эмитеры

Микрооросители

Шланг для капельного орошения>

Статические оросители для автоматического полива небольших участков

Статические оросители используются для полива кустарников, клумб и небольших газонов. Их устанавливают на одном и том же уровне с грунтом. В момент появления давления воды, шток оросителя выдвигается, а при окончании поливочных работ автоматически задвигается обратно.

Радиус полива — от 1,2 до 7,6 метров, рабочее давление — 1–2,1 бара.

Вращающиеся форсунки позволяют эффективно распределить воду циклическими струями с малым количеством осадков. Они размеренно разбрызгивают воду, снижая эрозию и размыв почвы.

Роторы для автоматического полива средних и малых участков

Роторы рекомендуются для территорий с небольшой или средней площадью. Давление воды поднимает шток на поверхность. Так осуществляется полив. Шток автоматически опускается после завершения работ. Сектор полива можно регулировать в диапазоне от 40 до 360°.

Технология позволяет создать «дождевую завесу» для оптимального распределения воды. Это гарантирует качественный уход за газоном. Роторы с обратными клапанами используются, чтобы избежать заболачиваний на территориях с перепадами высот.

Применение клапанов

Технология создания дождевой завесы помогает правильно распределять воду для полива, что гарантирует отличное качество газона.

Роторы с обратными клапанами позволяют избегать заболачивания на участках с перепадо высот.

Автополив газонов

УЗНАТЬ

Клапаны

Специальные электромагнитные клапаны управляются с помощью контроллера и открываются для подачи воды к оросителям.

Клапан Low Flow DV DRIP был разработан прицельно для систем капельного орошения.

Даже при незначительном расходе воды устройство отлично функционирует. Электромагнитные клапаны DV и HV — удачный вариант для небольших территорий частных домовладений.

Применение клапана
	LFV – Low Flow	HV	DV

Автополив сада

УЗНАТЬ

Контроллеры для автополива участка

С помощью контроллера сигнал на открытие подачи воды или ее закрытие передается клапанам системы.

Таймеры, устанавливаемые на водопроводном кране, характеризуются простотой настройки и программирования. Они эффективно регулируют даже минимальный расход воды. Автоматические системы включают в себя устройства отключения полива, которые срабатывают во время дождя. Эти элементы оценивают уровень атмосферных осадков и при необходимости автоматически блокируют подачу воды, позволяя ее экономить и исключить риск переувлажнения почвы.

ESP-RZX	ESP-Me	WP1	WP6
1ZEHTMR	Датчик дождя RSD-Bex	Беспроводной датчик дождя	Датчик влажности  почвы SMRT-Yi

Автополив на даче

УЗНАТЬ

Автополив микроорошение

1. Эмиттеры. Самопробивные эмиттеры Rain Bird расходуют от 2 до 68 л/ч. Это гарантирует идеальный полив грядок, кустарников, деревьев и клумб. Для того чтобы сделать монтаж более удобным, используйте инструмент XM-TOOL.
2. Капельный шланг. Он предназначен для капельного орошения и представлен в двух вариантах — для укладки над или под землей. Элемент подходит для орошения грядок, деревьев и кустарников, а также живых изгородей.
3. Пусковые комплекты микроорошения. В их составе есть фильтр, регулятор давления и электромагнитный клапан с небольшим расходом.
4. Микрооросители. Такие устройства рекомендуются для полива кустов, цветников и клумб. Микрооросители подключаются с помощью раздаточной трубки диаметром 6 мм. Радиус полива регулируется.

	1. Эмиттеры.  Расход самопробивных эмиттеров Rain Bird — от 2 до 68 литров в час. Это обеспечивает прекрасный полив кустарников, грядок, клумб и деревьев. Для удобства монтажа используйте монтажный инструмент XM-TOOL.
	2. Капельный шланг. Специальный шланг, предназначенный для капельного орошения, хорошо походит и для полива грядок, и для живых изгородей, а также для деревьев и кустарников. Он доступен в двух вариантах: для прокладки под землей и на ее поверхности.
3. Пусковые комплекты микроорошения. В них входят регулятор давления, фильтр и электромагнитный клапан небольшого расхода.	4. Микрооросители. Такие микрораспылители прекрасно подходят для полива клумб, кустов и цветочников. Подключаются раздаточной трубкой Rain Bird диаметром 6 мм. Регулируемый радиус полива.

Комплектующие для автоматического полива Rain Bird

Все элементы для самостоятельного монтажа системы автополива можно заказать в компании «Газон Сервис Irrigation». Мы поможем подобрать подходящие комплектующие от насосов и роторных дождевателей до электромагнитных клапанов и блоков управления. Изучите каталог продукции Rain Bird и создайте оптимальную систему орошения загородного участка.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

наверх

более 35+ товаров, советы, рекомендации

Сберечь время и здоровье, увеличить урожай и получить время для отдыха

Оглавление:

Какие бывают системы полива Виды подачи воды Капельный полив Что купить для капельного полива? Набор для капельного полива Стандартная схема капельного полива Отличия в наборах Разберемся с деталями Таймер для полива Отличия таймеров полива Порядок действий для подключения капельного полива Достоинства и недостатки капельного полива

Метеодатчики GSM-розетки Насосы Дождеватели Виды наружных дождевателей Автополив для комнатных растений Рекомендации по объему полива Полив газонов Полив помидоров Полив огурцов Заключение

Чтобы оставить парники, грядки, а самим уехать на отдых или наоборот: уехать с дачи и поработать, нужно просто автоматизировать процесс полива. Капельный автополив — несложная задача, но есть детали. Об этом расскажем в статье.

Какие бывают системы полива

• Капельный полив — для выращивания овощей на открытом грунте и в теплицах
• Системы для полива газонов дождевателями
• Автономные системы полива для комнатных растений

Вспомогательные приборы: таймеры автополива, GSM-розетки, метеодатчики, датчик влажности почвы

Дополнительные принадлежности: ёмкости для воды, насосы, ёмкости для воды, переходники

Виды подачи воды:
• «самотёком» из бочки, поставленной на возвышение 0,8-1,5 м над уровнем земли, создается напор 0,1 — 0,2 атм.
• при подключении к водопроводу
• при помощи насоса из емкости с водой

Капельный полив

Этот вид полива родом из засушливых районов Израиля, но прекрасно себя проявил и в европейском климате. Появился благодаря изобретательности польско-израильского инженера Симха Бласса в 1959 году. В России эффективно начал использоваться с конца 90-х годов.

Это один из самых экономных и эффективных способов полива и вот его преимущества:

• Полив растения дозирован и направлен на каждое растение;
• Питает только поливаемое растение, а не сорняки;
• Не размывает почву — не бывает эррозии — засохшей корочки земли, поэтому аэрация  растений на нужном уровне — растение дышит;
• Экономит воду;
• При правильной настройке у растения не будет переизбытка влажности и не пересушена почва;
• Никаких нагрузок на руки, спину и ноги, чтобы носить лейки с водой.

Что купить для капельного полива?

Вариант 1: Набор для капельного полива
покупаете готовый набор и добираете (по необходимости) дополнительные детали или расширительные комплекты.

Вариант 2: Собираете капельный полив индивидуально
такое пригодится тем, кто имеет очень специфические условия: тщательный контроль за температурой или влажностью почвы, программирование разного времени и объема полива для нескольких зон участка.

Набор для капельного полива

Самый простой способ — это купить «всё в одном», т.е. набор для капельного полива, который включает в себя: ленты или шланги, переходники, таймер полива, капельницы и аксессуары.

Дополнительно: емкость с водой, таймеры полива(контроллеры), соединители с бочкой(штуцеры), переходники для крана (в случае подключении полива к водопроводу), редукторы давления

Green Helper Набор капельного полива GN-023N, длина шланга: 20 м, с таймером, кол-во растений: 64 шт.

Комплектация набора рассчитана на 64 растения

Набор капельного полива Жук на 60 растений от емкости

Размер полива: на 60 растений ( 2 грядки по 6 метров) в коробке.

Green Helper Набор капельного полива автоматический GA-010

Частота полива от 1 раза в месяц до 10 раз в день. Время полива от 1 до 99 секунд

Товар распродан

АкваДуся набор капельного полива + 60

все необходимое для организации неавтоматичсеского полива 60-и растений

Система капельного полива АкваДуся Water TAP 2 для 60 растений

нетребовательна к наличию давления воды на входе

Товар распродан

Система автоматического полива Синьор Помидор с насосом на солнечной батарее

Мощный насос способен качать прямо со дна бочки. Не требуется врезать в емкость выходной кран.

Стандартная схема капельного полива на примере набора для капельного полива «Жук»

1. Резервуар с водой
2. Подвес для шланга-уровня
3. Прозрачный шланг — уровень
4. Штуцер 1/2”
5. Шланг подающий
6. Капельница
7. Заглушка для магистрального шланга
8. Тройник большой (для магистрального шланга)
9. Магистральный шланг 1/2”
10. Штуцер для бочки
11. Фильтр тонкой очистки
12. Кран
13. Уголок для магистрального шланга
14. Тройник малый (для подающего шланга)
15. Прижим для магистрального шланга
16. Шило для магистрального шланга

Достоинства: высокий урожай, экономия сил и автономная работа

Недостатки: их почти нет. Но регулярность очистки шлангов, соединительных штуцеров – рекомендована.

Обратите внимание:

• Используйте угловые соединители, чтобы не пережимался шланг
• Регулярно очищайте все элементы системы от грязи, которая могла появиться из-за грязной воды;
• В таймерах автополива меняйте батарейки на свежие;
• Появилась необходимость расширить систему на другие растения – просто купите дополнительные расширительные комплекты капельного полива;
• Если сложно установить возвышение бочки с водой над уровнем земли, то можно применить насос, который будет качать воду прямо со дна бочки. В некоторых моделях насос входит в комплект, но можно купить насос и отдельно;
• Разным растениям нужен свой объем полива.
  Расход воды у каждого производителя капельниц полива свой. Средние показатели для расчета: 2-3 л за 80 мин на одну капельницу;

Отличия в наборах

• Капельная лента или капельный шланг
• На какое количество растений: 20, 30, 50, 60 растений
• Укомплектован ли набор таймером полива
• Есть ли в наборе насос
Разберемся с деталями
• Капельная лента или капельный шланг:
  наборы с капельными лентами («щелевые ленты») просто прокладываются вдоль грядки, отверстия для капель идут обычно с шагом в 10, 20 и 30 см – прокалываете шилом отверстие в нужном месте. Капельные шланги разрезаются и на месте разреза крепится отвод на индивидуальную капельницу для каждого растения.

Пример:
Длины капельной ленты в 25 метров хватает на теплицу размера — 2,4 х 6 м или почти 15 м² кв открытого грунта. А шланга в 9 метров хватит на 30 растений – 1 грядка по 6 метров (30 капельниц).

Капельные ленты в 2-3 раза дешевле, чем капельные шланги. Но ленты служат не так долго, как шланги и требуют большего внимания к себе:

• отверстия могут быть засорены и не пропускать воду, поэтому важно контролировать чистоту подаваемой воды;
• просто пережаты выросшим овощем;
• или из-за изгиба капельной ленты перекроется подача воды.
• Количество растений
  В случае с капельной лентой всё просто – при шаге отверстий в 10 см – подойдет для грядки с морковкой, для выращивания помидоров – подойдет шаг 30 см.

Когда полив индивидуален – капельница под конкретный куст, например, помидора, то решается это уже на месте по факту: количества растений для полива и количества капельниц в наборе.

Комплект расширительный АкваДуся для систем капельного полива +12

предназначен для расширения стандартных комплектов полива

Расширительный комплект капельного полив Жук от емкости на 20 растений

для увеличения площади полива растений и для продления срока службы систем капельного полива.

Товар распродан

Расширительный комплект Синьор Помидор на 12 растений

Возможны разные варианты подключения.

Таймер для полива

Таймеры полива включат и выключат воду для полива в заданное время или с заданным интервалом. Сработают и для капельного полива, и для орошения газона.

Самые распространенные таймеры полива – шаровые. Самая надежная и простая конструкция. Работают по заданной программе, с давлением воды от 0 до 8 атм. Для примера: в стандартном водопроводе – до 10 атм. Можно задать интервал полива: от 10 секунд до 1 недели.

Отличия таймеров:
• с шаровыми и электромагнитными клапанами
• количество программ: от 8 до 32
• рабочее давление: от 0 до 6-8 атм
• интервал полива: от 10 секунд до недели
• количество зон полива: от 1 до 4-х

Пример установки для таймера полива Green Helper GA-319N

• сейчас 10 часов
• нужно полить в 12 часов
• в течение 60 минут
• каждые 2 дня

Ваши действия:

• установить интервал 48
• длительность — Выкл +60
• — + 2 часа (нажать кнопку «интервал 1 час» 2 раза)
Таймер подачи воды Green Helper электронный шаровый GA-322N

8 программ частоты и длительности полива, исполняемых одновременно.

Жук электронный таймер полива

Рабочее давление от 0 до 8 атм

Товар распродан

Таймер полива Синьор Помидор шаровый

подсоединяется с помощью трубы или шланга с краном к водопроводу, насосу или бочке, поднятой над землёй.

Товар распродан

Порядок действий для подключения капельного полива

• Подключаете магистральный шланг к бочке с водой или крану;
• Подключаете тройник к шлангу для разведения на то количество направлений полива
• Подключаете капельную ленту или капельный шланг;
• Подключаете капельницы, тройники для разводки, заглушки;

Дополнительно потребуются: емкость с водой, таймеры полива(контроллеры) и аксессуары для подключения шланга, фильтра и пр.

Емкость для воды EKUD 100 литров с каркасом

Размеры ёмкости высота 65 см, диаметр 50 см. Материал ПВХ Вес 2300 г

Товар распродан

Емкость для воды EKUD 500 литров с каркасом, высота 70 см

Размеры ёмкости высота 70 см, диаметр 95 см. Материал ПВХ. Вес 4500 г

Товар распродан

Емкость для воды EKUD 500 литров с каркасом и крышкой, высота 70 см

Размеры ёмкости высота 70 см, диаметр 95 см. Материал ПВХ. Вес 4500 г

Товар распродан

Емкость для воды EKUD 1000 литров, высота 70 см

Размеры ёмкости высота 70 см, диаметр 135 см. Материал ПВХ. Вес 6300 г

Товар распродан

Емкость для воды EKUD 1500 литров, высота 1 м с каркасом и крышкой

Размеры ёмкости: Высота 100 см, Диаметр 140 см. Материал ПВХ/ Вес 8200 г

Товар распродан

Емкость для воды EKUD 1000 литров, высота 1 м

Высота 100 см, Диаметр 115 см. Материал ПВХ. Вес 6300 г

Товар распродан

Достоинства и недостатки капельного полива

Достоинства: высокий урожай, экономия сил и автономная работа

Недостатки: их почти нет. Но регулярность очистки шлангов, соединительных штуцеров – рекомендована.

Метеодатчики

Датчик дождя:
Отменяет автополив в случае, если прошел дождь. Подключаются напрямую к таймеру полива. Измеряет количество выпавших осадков (в мм). Настраивается индивидуально потребностям.

Датчик влажности почвы: измеряет влажность почвы путем изменения электропроводности в почве.

Достоинства: обеспечат автоматический контроль за автополивом и предотвратят переувлажнение почвы
Недостатки:
— Использование датчика требует тщательной первоначальной настройки
— Требуется покупка батареек

Мультитестер Green Helper PH-300 4 в 1

4 прибора в 1 — pH-метр, влагомер, термометр и люксметр

Датчик влажности почвы Green Helper GAS-302

Может совместно работать с таймерами и контроллерами: GA-323, GA-324, GA-325-2, GA-325-4

GSM-розетки

Не всегда получается рассчитать время полива, метеодатчики выходят из строя или не выходит купить подходящий датчик для уже купленного таймера полива. На помощь в этом случае приходит GSM розетки:

• GSM розетка в сеть
• в розетку насос
• насос в бочку с водой
• к насосу — систему полива
• отправляешь SMS — включается полив.

Такие «умные розетки» пригодятся не только для полива:

• включите удаленно обогреватели заранее и приедете в тёплую дачу
• включите автоматическую программу для включения света и создайте иллюзию, что кто-то дома, тем отпугнув воров

Достоинства: удаленно включит и выключит любой электроприбор из сети
Недостатки: расходы на обслуживание мобильной связи (SIM-карта) в месяц

Розетка Телеметрика Т40, 16 А, белый

Позволяет дистанционно управлять выходом электропитания с помощью SMS команд

Розетка Телеметрика Т4, 16 А, с заземлением, белый

Позволяет управлять электроприборами дистанционно, по установленному графику или в зависимости от температуры

Розетка Телеметрика Т41, 16 А, с заземлением, белый

для управления приборами через Интернет.

Товар распродан

Все умные розетки

Насосы

Для полива достаточно поверхностного или скважинного насоса, т.е. те, что могут забирать воду с максимальной глубины в 6-10 м. Таких достаточно для того, чтобы накачать воды для полива в выбранную ёмкость.

Важно не забывать, что вода, подающаяся на полив не должна быть холодной: у огурцов холодная вода вызывает гниение корней, а у помидоров влияет на рост растения и созревание плодов. Накачанную воду отстоять в бочке и дать успеть нагреться до температуры окружающего воздуха.

Колодезный насос ЛИВГИДРОМАШ Малыш БВ-0, 12-40-У5 10 м (240 Вт)

245 Вт, шнур 10 м , погружной, нижний забор.

Товар распродан

Насос ЛИВГИДРОМАШ МАЛЫШ 25м

245 Вт,шнур 25 м, нижний забор.

Насос Вихрь ДН-550Н дренажный

Мощность (кВт) 0.55. Производительность (л/мин) 167

Товар распродан

Все насосы для дачи

Дождеватели

Метод дождевания — полив распылением воды — особенно пригодится для полива газона, хотя может быть использован и для полива некоторых кустарников, деревьев. Дождеватели бывают выдвижные и невыдвижные.

Выдвижные, спрятанные под землю, выдвигаются на время орошения из земли и автоматически прячутся обратно после полива. Такие дождеватели предполагают прокладку шлангов и установку системы полива на этапе работ по ландшафтному дизайну, в который входит и полив газона, и подводка корневого полива деревьям и кустарникам. Установка таких систем проводится специалистами по ландшафтному дизайну и озеленению.

Для более простых методов полива газона применяются невыдвижные дождеватели. Они просто ставятся сверху и под силой напора воды вращаясь вокруг своей оси, или работая как маятник, поливают газоны по заданной территории.

Дождеватели и комплектующие

Виды наружных (невыдвижных) дождевателей:
• импульсные — вращаются по кругу, меняя постоянно дальность разбрызгивания от 1 до 15 метров. Недостаток подобного полива в том, что для участков прямоугольной формы, полив по кругу оставляет пустые неполитые места и нужно или запускать несколько дождевателей для перекрытия площади полива, или вручную их переставлять.
• осцилирующие дождеватели — качание трубки с соплами-распылителями равномерно покрывает поливом прямоугольный участок. В зависимости от модели с дальностью полива до 20 м
• круговые (вращающиеся) — состоят из неподвижной площадки и вращающейся головки с соплами. Работает также, как и импульсный дождеватель по кругу (радиусу) и хоть имеет вышеописанный недостаток с недополивом прямоугольных площадок газона, но при этом имеет более равномерный полив всей заданной площади.



Автономные системы полива для комнатных растений

Оставить растения, уехать в отпуск на несколько недель и снять с себя беспокойство за комнатные растения — это система для полива, которая включает в себя: таймер полива, мини-насос, капельницы или водотводы для 10-15 растений. Наливаете в дополнительную ёмкость воды из расчета расхода на ваш период отъезда, устанавливаете интервал полива, длительность, вставляете новые батарейки и уезжаете в отпуск.

Многие замечали, что такой вид полива на многих растениях давал даже более видимый результат — растения, получая достаточно влаги с заданной периодичностью, расцветали на глазах: рост и состояние растений у многих становился даже лучше, чем при ручном поливе.

Достоинства:

• многократно эффективнее в работе, чем самодельные «мокрые верёвки», «керамические морковки»
• вас не заботит ничего, кроме отдыха

Недостатки: нужны батарейки

Green Helper Набор капельного полива автоматический GA-010

Частота полива от 1 раза в месяц до 10 раз в день. Время полива от 1 до 99 секунд

Товар распродан

Система полива EasyGrow с блоком питания на 15 комнатных растений

Удобная настройка времени полива и периодичности включения

Жук Набор капельного полива автополив прикорневой для домашних растений

Количество растений: 10 шт. Таймер в комплекте

Товар распродан

Базовые рекомендации по объему полива для открытого грунта в летнюю погоду:

Чтобы не пересушить или не переувлажнить почву нужно рассчитать объем полива для каждого вида растений: в зависимости от температуры воздуха, типа грунта, фазы роста растения (например, для помидоров во время роста и во время плодоношения), объема корневой системы. Поэтому настройку времени и объема полива лучше делать индивидуально сорту растения и информации по объему в час/неделю у купленной системы полива.

Полив газонов:
• Периодичность: в умеренную погоду — раз в 3-7 дней, в жаркую погоду и засушливый период — 1 раз в день, в пасмурную — не чаще 1 раза в неделю.
• Время полива: утро
• Объем: 25-40 л/м² в неделю
Полив помидоров:
• Периодичность: 2 раза в неделю
• Время полива: если жара – вечером (за 3-5 часов до захода солнца), если умеренная погода — до обеда.
• Объем (на 1 куст):
  • сеянцы — первые поливы через 7-10 дней после посадки — 1 раз в неделю 3-5 л на куст
  • на этапе цветения — 1-3 л
  • на этапе роста и плодоношения — 2 раза в неделю по 3-5 л на каждый куст
• Температура воды: не ледяная, но и нагревать специально не нужно — достаточно естественного нагрева в бочке на солнце:
  • для сеянцев — +20. .+25°С
  • для взрослых растений +18..+22°С
Полив огурцов

• Периодичность: умеренная погода — 1 раз в 3-4 дня, жаркая погода — 4-6 в неделю
• Время полива: если жара — вечером(за 3-5 часов до захода солнца), если умеренная погода — в любое время
• Объем (на 1 куст):
  • на этапе цветения — 2-5 л/м²
  • на этапе роста и плодоношения — 30-50 л/м² в неделю на каждый куст
• Температура воды: +25..+28°С

Заключение: как снять с себя заботу о поливе или управлять им удаленно:

1. Для полива овощей на даче пользуйтесь наборами для капельного полива. Дополните их совместимыми друг с другом таймерами полива и метеодатчиками и можете спокойно работать всю неделю в городе, а на выходных приезжать на дачу просто для отдыха и сбора урожая.
2. Заведите гарантированно большую ёмкость из ПВХ для воды – на 1000 л: хватит и на полив, и на душ.
3. Берегите газон: не поливайте в знойный день, включайте в работу дождеватели вечером
4. Оставьте заботы о поливе комнатный растений на системы автономного полива: рассчитайте объемы необходимой влаги, периодичность полива и спокойно уезжайте отдыхать.

Описание и обзор систем автоматического полива

Система полива — это сочетание нескольких устройств, предназначенных для автоматического полива ограниченной территории. Для конструирования системы капельного орошения понадобятся:

• источник водоснабжения, которым может быть городской водопровод или водоём;
• трубы, распределяющие воду по всей орошаемой территории;
• → насосы для полива, монтируемые для бесперебойной подачи жидкости;
• фильтры для очистки воды от примесей и загрязнений;
• распределительные устройства, через которые вода распыляется мелкими каплями;
• система автоматического контроля.

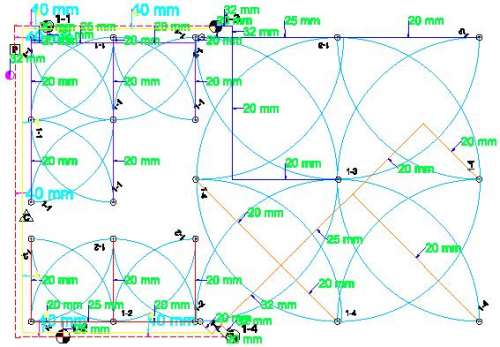

Схема соединения узлов системы автоматического полива

Устанавливать подобную систему можно на любом участке, который требует регулярного орошения растений. Из этого следует, что система автоматического полива способна круглосуточно обслуживать газоны, цветники, поля, сады и огороды, не нуждаясь в постоянном контроле. Залогом её работоспособности станут качественное проектирование и грамотный монтаж.

Разрабатывая систему полива, в случае заказа её у специалистов, проектный отдел будет использовать программы, предусмотренные для расчёта и подбора надёжного оборудования. Сотрудники монтажных организации, руководствуясь своим опытом и накопленными знаниями, сумеют выполнить работу быстро и качественно.


Преимущества применения автоматических систем полива

Системы орошения и полива использовать выгоднее, чем ручные способы увлажнения. Почему?

1. Система автоматизации контролирует время полива и его интенсивность. Пользователь может задать определённые установки, требуемые на конкретной территории. Таким образом, орошение цветников и лужаек можно предусмотреть в утренние часы, чтобы к обеденному времени газоны выглядели свежими и сочными. Поливку зерновых культур на полях устраивают несколько раз в день в зависимости от количества воды, необходимой растениям для роста.
2. Экономия ресурсов максимальна. Полив происходит в соответствии с заданными настройками. Когда программа будет выполнена, подача воды автоматически отключится.
3. Система очень просто выводится из эксплуатации на холодный период года. Для этого достаточно перекрыть запорный кран около источника и слить оставшуюся в трубах воду. Разбирать водопровод при этом не нужно.

Разновидности систем автоматического орошения

Разновидности систем устройства автоматического полива

Всего выделяют два вида поливочных систем. Они отличаются размером капель воды, выпускаемых поливочными форсунками (брызгалками).

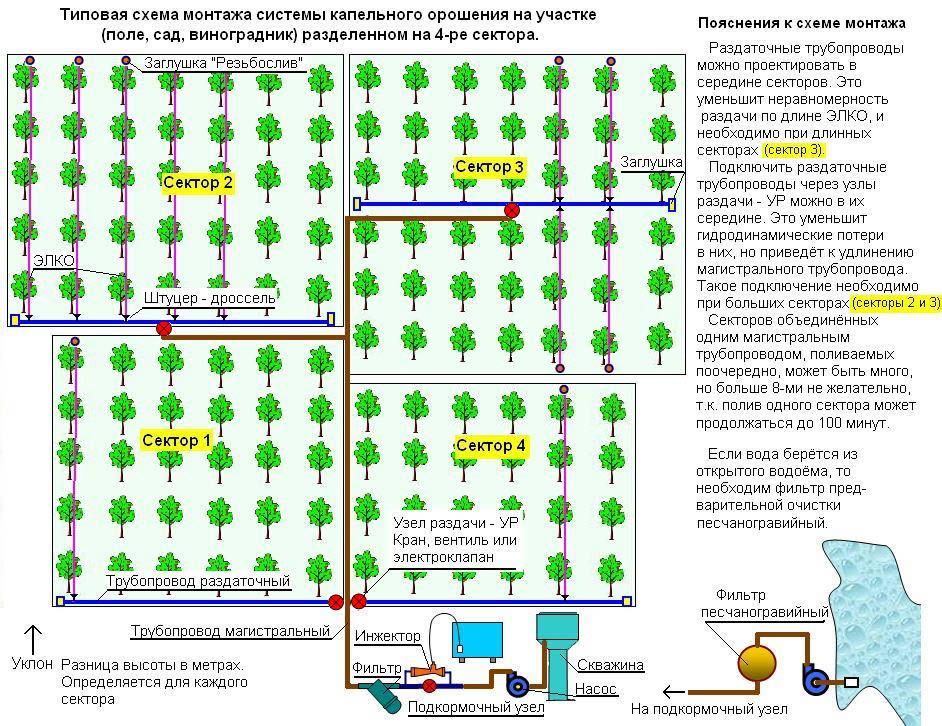

Система капельного полива может применяться в теплицах, полях и на огороде. Для орошения здесь используются перфорированные трубы, уложенные под растениями прямо на землю. Вода небольшими дозами подаётся в каждую распределяющую ветку, равномерно смачивая почву. К таким устройствам относят систему полива «Водомерка».

Система мелкодисперсного полива применяется для орошения газонов и лужаек. Её рабочий орган — насадка с мелкими отверстиями. Через прорези вода разбрызгивается в воздух настолько маленькими капельками, что над травой образуется туман. Хороший пример такой конструкции — система полива «Туман».

Система полива по типу «Туман»

Обзор систем полива

Сегодня автоматические системы орошения производят во многих странах, в том числе и в России.

Российская система полива «Жук» разработана для полива небольших площадей. Её можно использовать для увлажнения почвы двух шестиметровых грядок. Краны, входящие в комплект, предназначены для регулирования подачи воды. Поливать можно обе грядки одновременно или каждую по очереди.

Система капельного полива «Жук»

Преимущество капельной системы полива «Аква Дуся» в том, что перфорированные шланги, по которым подаётся вода, поставляются целыми рулонами. Длина подающих веток может регулироваться пользователем самостоятельно с учётом размера грядки. Источником воды служит ёмкость, размещаемая на солнечной стороне участка. За день вода нагревается, и к вечеру растения орошаются тёплой водой.

Система капельного полива «Аква Дуся»

«Гардена» — система полива зарубежного производства. Применять ее удобно там, где нужен многоярусный полив растений. Такая конструкция собирается на нескольких уровнях, обеспечивая полив растений разной высоты.

Система автоматического полива — установка и монтаж (видео)

Системы капельного полива (видео)

Заключение

Выбор системы полива зависит от вида насаждений и площади территории, которую необходимо орошать. В любом случае устройство автоматического полива на участке позволит сэкономить время, силы и энергетические ресурсы. Как сделать систему автоматического полива своими руками, можно узнать по ссылке.

Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

02/06/2018 / БЛАГОУСТРОЙСТВО, Полив растений, САД и ОГОРОД / Теги: автоматический полив, капельный полив, полив растений, системы автоматического полива Комментариев нет

Автоматический полив на даче — система автоматического капельного полива газона и цветов, схема проектирования, инструкция по установке

Автоматический полив на огороде имеет огромное значение для садовода и роста его урожая. Всем растениям нужен своевременный и регулярный полив, без влаги и питания хороший урожай не вырастет. А большинство дачников приезжают на свой огород на два дня в неделю, и первым делом хватаются за лейки. Автоматические системы полива решают эту проблему и обеспечивают практически ежедневный полив грядок и газона.

Содержание статьи

1. Автоматическая система полива на даче
2. Проектирование системы автоматического полива
3. Установка системы автоматического полива
4. Обслуживание системы автоматического полива
5. Видео
6. Отзывы и комментарии

На фотографии автоматический полив газона

Автоматическая система полива на даче

Каждое растение требует индивидуального ухода и полива. Одному виду растений требуется постоянное наполнение влагой земли в небольших количествах, другому виду, например капусте, необходим обильный полив, но не частый. Для этого и придумано большое количество различных видов систем автоматического полива.

Виды систем автоматического полива:

1. система автоматического полива газона предусматривает полив не только самого газона, но и живой изгороди и всего сада с цветами и деревьями. Современные системы оборудованы электроникой. На время вашего отсутствия автополив можно настроить на любое время, до нескольких раз в день. Для полноценного полива газона вручную потребуется целый день, ведь вода в грунт должна проникать на 4-6 см в глубину. Автоматическая система поливки обеспечит газон необходимым количеством воды, напором и регулярностью;
2. система автоматического полива огорода позволяет орошать посадки в автоматизированном режиме без участия человека. Причем, автополив можно настроить таким образом, что каждая культура, требующая особый отдельный подход, будет обеспечена поливом по специальному режиму и получит необходимое именно ей количество воды;
3. автоматический полив в теплице работает по тому же принципу, что и система автополива огорода. Систему автоматического полива можно настроить на целый комплекс теплиц, что позволит сэкономить время и объем воды, так как вода подается дозировано по настроенному режиму;
4. автоматический полив комнатных растений – если на время отпуска некому оставить заботу о цветах, то стоит подумать об установке автополиве. Данная система достаточно проста – к емкости с водой крепится конус керамический, который помещается в цветочный горшок.

   Автоматический полив комнатных растений на фото

   Вода поступает в землю через пористую структуру керамики. В зависимости от емкости резервуара, орошение может поступать в горшок от нескольких дней до нескольких недель. Для большего количества комнатных растений используется резервуар с водой, в который помешается шланг с утяжелителем, а с другой стороны шланга керамический конус, который также опускается в горшок с цветком.

5. система автоматического капельного полива обеспечивает полив любого типа растений, вода подается непосредственно к корням круглосуточно в необходимом количестве и в нужное время. Большой плюс капельной системы автополива состоит в том, что ее можно установить на участке со сложным рельефом. Плюс ко всему вода расходуется очень экономно, нет излишков, которые обычно идут на испарение.

Проектирование системы автоматического полива

При проектировании системы автоматического полива необходимо учитывать многие индивидуальные факторы – это и рельеф участка, состояние почвы и грунта, информацию об источнике воды, содержащихся в ней различных загрязнений и примесей. Также следует хорошо изучить особенности ухода и обработки всех культур и растений, которые планируется орошать при помощи автополива.

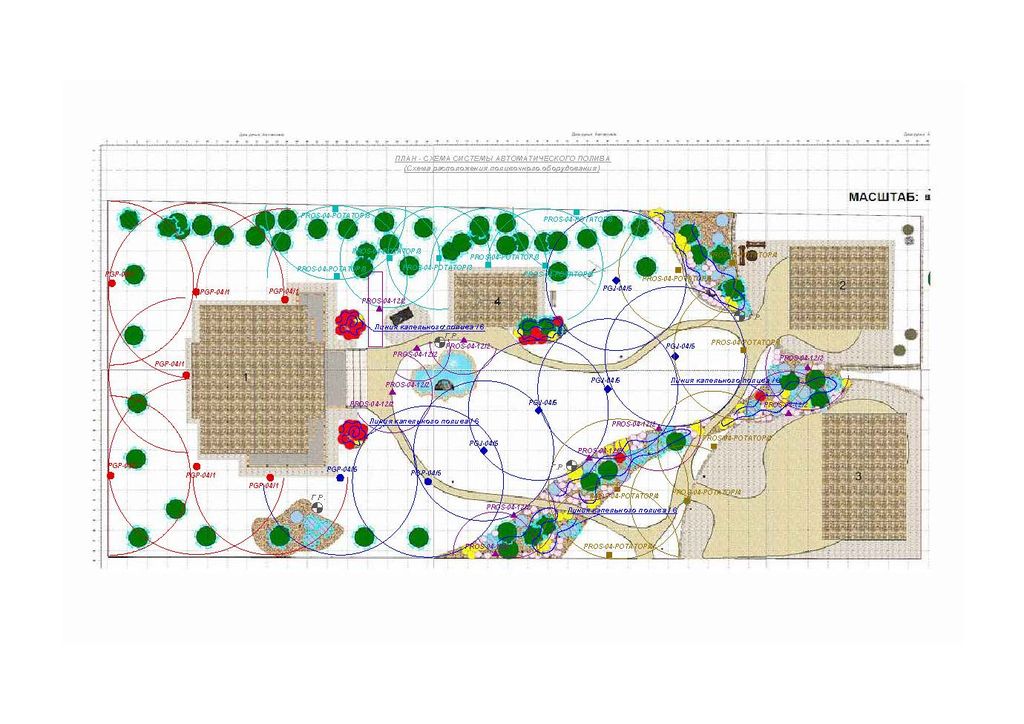

Для составления схемы системы автополива требуется помощь профессионала. От того, насколько грамотно составлен и продуман проект, зависит размер вложений в это дело. Процесс проектирования делится на несколько этапов:

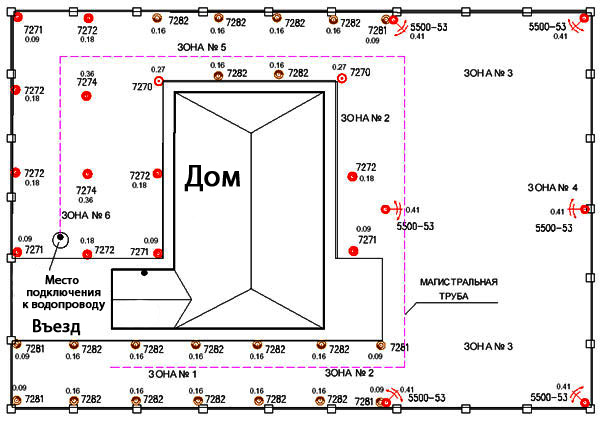

1. Разделение территории на зоны – на этом этапе определяются зоны полива, в зависимости от регулярности и интенсивности орошения. Например, зона газона, живой изгороди, огородных культур или садовых цветов. Здесь для каждой зоны определяется:

   По окончании первого этапа можно увидеть количество необходимого оросительного оборудования;

2. водостроительный расчет является одним из главных этапов проектирования системы. От него зависит корректное функционирование всей системы в итоге. В процессе данного расчета определяются диаметр труб, деление зон полива, рассчитываются функции и параметры насоса, также учитывается расчет объема потребляемой воды.
3. трассировка местности – это этап включает в себя определение схем прокладывания трубопровода. Необходимо просчитать глубину залегания труб в грунте, также исключить затрагивание трубопроводной трассой каких-либо важных объектов благоустройства.
4. Калькуляция – на этом этапе происходит расчет стоимости полностью всего проекта автоматической системы полива. Составляется спецификация всех необходимых материалов и оборудования. В расчет включается стоимость всех видов работ над проектом.

Установка системы автоматического полива

Монтаж системы автополива очень серьезная работ, многое зависит от опыта и профессионального мастерства специалиста, занимающегося данной работой. Некоторые этапы работ по установке системы должны вестись параллельно, другие этапы, наоборот, должны выполняться в определенной последовательности.

Установку системы автоматического полива можно поделить на несколько этапов:

Обслуживание системы автоматического полива

Для корректной работы системы автополива и исключения поломок, следует соблюдать простые правила по уходу за ней. Самое главное знать, как правильно консервировать систему на зимний период и как грамотно запустить ее весной.
До наступления первых заморозков необходимо успеть законсервировать систему на зимний период. Процесс консервирования заключается в последовательной продувке всех труб системы сжатым воздухом без снятия специального оборудования:

1. сначала перекрывается подача воды, сливается вся жидкость из накопительной емкости;
2. насос отключается от питания, освобождается от воды и переносится в помещение;
3. продувка труб и гидророзеток происходит при помощи компрессора. Каждую линию трубопровода необходимо продуть несколько раз, до появления пара.

Обслуживание системы автополива на снимке

Запуск системы производят с наступлением тепла, рекомендуется после 15 апреля. Учитывая разницу в климате в разных районах страны, для своего региона рассчитывается запуск индивидуально. Этапы запуска системы:

1. установка на прежнее место насоса и наполнение его водой;
2. заполнение емкости системы полива водой;
3. подключение питания к насосной станции, проверка ее работы;
4. проверка каждой гидророзетки и расположение линий трубопровода.

После всех необходимых манипуляций и настроек можно запустить систему автополива в прежнем режиме.

Видео

Руководство по сооружению автоматического полива самостоятельно смотрите ниже:

Установка автоматических систем полива для садовых растений, овощных культур или комнатных растений позволяет экономить массу времени и сил. Теперь можно спокойно ехать отдыхать в отпуск и не беспокоиться о комнатных цветах. А на даче вместо тяжелого труда будет ждать великолепный отдых на свежем воздухе.

Написать комментарий

Система автоматического полива своими руками: устройство, схема

Комфорт проживания в собственном доме с садом предполагает, что нам легко жить, сад выглядит красиво, по нему приятно гулять и не надо день-деньской носиться по участку и следить за каждым растением – хватило ли воды газону, вызреет ли клубника, не завянут ли цветы? Собственно, 70% летних уходных работ на участке с традиционным поливом из шланга уходит на этот самый полив. При этом садовод постоянно мокрый (шланги имеют привычку брызгаться), руки у него испачканы в земле, шланг норовит повредить какое-нибудь растение, а струя – размыть почву. Затраты воды (и денег) на такой полив довольно велики. И при всем при том совершенно невозможно гарантировать, что полито будет всё и в нужном объеме.

Проектирование системы полива

Самый простой вариант – капильное орошение

• Система автоматического полива ↓
• Что нужно для создания системы ↓

Поэтому вторым этапом обустройства участка становится создание системы полива и привязка её к дорожкам. Трубы системы должны идти вдоль будущих дорожек, а там, где они будут дорожки пересекать, желательно установить «туннели» из обрезка толстой трубы. Если водопроводная труба будет лежать в таком туннеле, ей ни в малейшей степени не повредит нагрузка дорожки. Отсыпка подушки дорожки будет выполняться потом поверх или вровень с «тоннелем», а покрытие дорожки окончательно его замаскирует. Если дорожки уже готовы, придется аккуратно их вскрыть, положить трубу-тоннель» и водопроводную, и восстановить целостность покрытия.

Привязка системы полива к дорожкам нужна для того, чтобы сразу правильно расположить краны и форсунки, которые должны поливать не дорожки, а растения вдоль них. Иначе при включенном автополиве на участок будет невозможно выйти без риска промокнуть, а попадающая на дорожки вода неминуемо приведет к их порче.

Лучший способ облегчить себе ежедневную жизнь на участке – это один раз вложить силы и средства в хорошо спланированную и построенную систему автополива с несколькими страховочными кранами для подключения шланга. Автополив будет работать сам по себе, а те зоны, которые будут нуждаться в дополнительном поливе, можно доливать из шланга. Не экономьте на количестве форсунок – лучше заглушить имеющуюся лишнюю (которая вполне может пригодиться при засухе), чем потом вскрывать грунт ради установки форсунки там, где сэкономили и в результате растениям не хватает влаги.

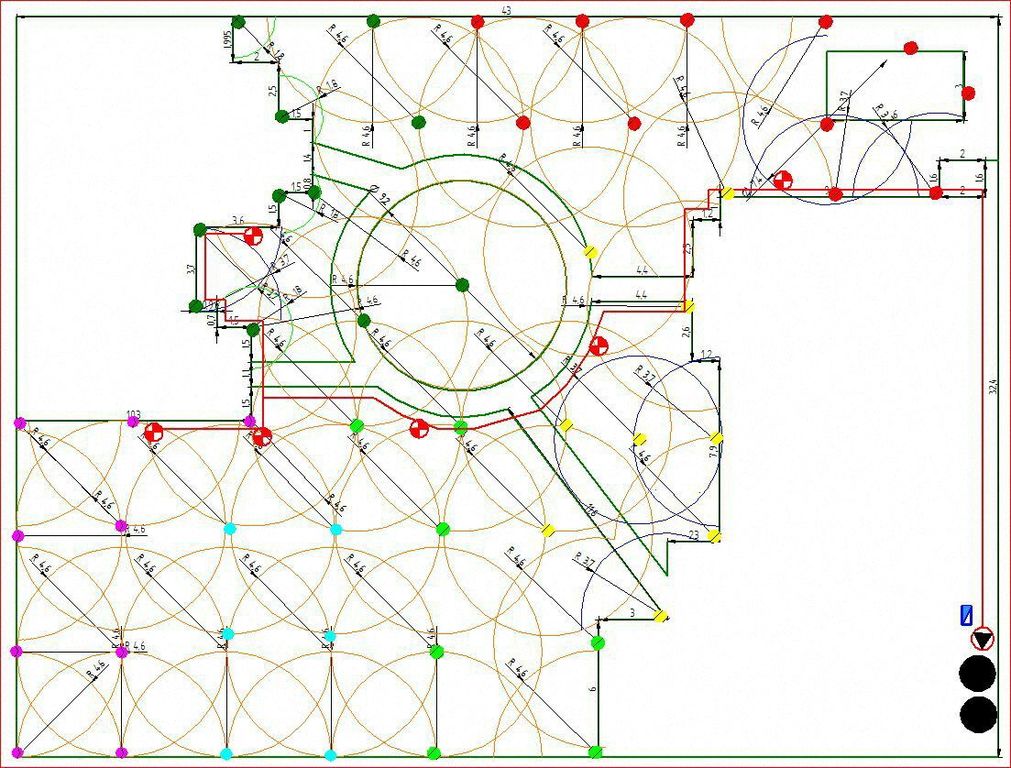

Но и перебарщивать не стоит. В расчете, на каком расстоянии расположить дождеватели, учитываем, что количество воды, уменьшается тем больше, чем струя дальше от дождевателя. Дождеватели надо распределять так, что бы весь участок получал воды одинаково. Значит, нужно добиться перекрытия 80% или 100% поливных секторов у соседних дождевателей. 100%-ое перекрытие – когда радиус полива равен расстоянию между ними.

Предположим нужно полить прямоугольный газон, а длина меньшей стороны менее 10 метров, берём веерные дождеватели, если же больше – роторные. Сперва ставят дождеватели по углам (сектор 90 градусов), а между ними по периметру (сектор 180 градусов). При необходимости ставят дождевалки в центральной части (сектор 360 градусов). Исходя из заявленных технических характеристик и радиуса полива дождевалок рассчитывают их число.

Если на участке запланирован не только газон, но и цветущая зона или сад, лучше применять различные системы орошения. Скажем, для газона автополив, для цветов – капельный.

Система автоматического полива

Эта система способна без участия человека поливать всю растительность на участке. Роль человека может свестись к программированию системы, когда датчик в определенное время суток включает полив, или к открыванию подающего воду основного крана.

Что нужно для создания системы

1. Сеть трубопроводов. Она собирается из труб (полиэтилен ПВХ), и состоит из магистрального трубопровода (по нему под напором идет вода) и отходящих труб, подающих воду к форсункам-дождевателям. Коммуникации системы располагают под землей на глубине 30-40 см, что исключает повреждение труб и электропроводки механически, например, газонокосилкой. Магистральная труба должна иметь диаметр порядка 32 -35 мм, второго порядка – 25 мм, трубы, которые отходят к форсункам, могут быть и по 20 мм. Но на маленьком участке дешевле все сделать из трубы в 32 мм.

2. Контроллер. Недорогой, работающий на батарейках, приборчик, либо более сложный компьютеризованный, управляющий работой всей системы. Подает сигналы на клапаны в каждой зоне полива. Запрограммировав контроллер, можно обеспечить подачу воды в каждую зону участка – тогда и столько, сколько необходимо. На дисплее прибора отображается годовой календарь. По нему настраивают время работы системы автополива. Дополнительно можно подключить метеостанцию, чтобы не поливать накануне дождя. Это, конечно, повысит себестоимость, но снизит риск заболотить почву, особенно если участок надолго остается без присмотра. Некоторые контроллеры управляются не только вручную, но и с телефона, и через Интернет.

3. Электромагнитные клапаны устанавливаются под землей, в специальных коробах. Получив сигнал с контроллера, они открываются и вода из основного трубопровода поступает в боковые трубы к дождевателям.

4. Дождеватели разбрызгивают под давлением поступающую воду. Они выбираются в зависимости от площади и формы газона, и могут быть: статические («зонтичные», радиус орошения максимум 5 м), роторные(большая территория), веерные (зона полива 10 м в диаметре) и для капельного орошения. Если они орошают большие участки, их ставят достаточно редко, при капельном поливе индивидуальную форсунку подводят к каждому (обычно старому крупномерному) растению. Дождеватели выдвигаются под давлением воды в заданное программой время, когда давление ослабевает, опускаются под землю. Высота подъема подвижного штока над землей от 5 см до 30 см. Можно настроить сектора полива, исключив орошение не нуждающихся в этом зон (скамьи, беседки). Обычно можно применять настройку сектора от 25° до 360°

5. Водяные розетки (гидранты, краны) для подключения шланга в обход контроллера.

6. Метеодатчики – датчики дождя, влажности почвы и ветра передают данные на контроллер, так что в дождливый день полив не включается. Это позволяет значительно экономить воду и электричество.

Если на сложную и дорогую систему денег нет, для запуска системы можно обойтись недорогим прибором, работающим на батарейках. Его возможности ограничены таймером – два раза в день в заданное время он будет на заданное время открывать клапан. Установив несколько таких приборов в разных частях магистрали, можно обеспечит последовательный полив разных зон под хорошим давлением.

Капельное орошение своими руками – как и из чего сделать систему капельного полива для дачи.

Правила укладки тротуарной плитки – вся работа своими руками, от приготовления инструментов до эффективных способов укладки плитки.

Отливы для фундамента – заботимся о надежности основания дома как можно внимательнее.

Система автоматического полива Hunter

Статья была полезна?

0,00 (оценок: 0)

Автоматический полив | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

07 мая 2019

Автор/составитель:

Beat Stauffer (seecon international gmbh)

Dorothee Spuhler (seecon international gmbh)

Краткое изложение

Под автоматизированной системой орошения понимается работа системы без ручного вмешательства или с минимальным ручным вмешательством. наблюдение. Почти каждую систему (капельную, спринклерную, поверхностную) можно автоматизировать с помощью таймеров, датчиков, компьютеров или механических приспособлений. Это делает процесс орошения более эффективным, и работники могут сосредоточиться на других важных сельскохозяйственных задачах. С другой стороны, такая система может быть дорогой и очень сложной по своей конструкции, и для ее планирования и внедрения могут потребоваться специалисты.

Преимущества

Автоматизация исключает ручное управление открытием или закрытием клапанов

Возможность изменять частоту процессов орошения и фертигации и оптимизировать эти процессы

трудно управлять вручную

Использование воды из разных источников и повышение эффективности использования воды и удобрений

Система может работать ночью, таким образом минимизируются потери воды от испарения

Процесс орошения запускается и останавливается точно тогда, когда это необходимо, что оптимизирует потребности в энергии

Недостатки

Системы могут быть очень дорогими

Совместимость самопомощи очень низкая с большими системами, которые очень сложны

Большинство автоматизированных систем орошения системам требуется электричество

В	Выход
Пресная вода, вода для фертигации, очищенная вода, энергия	Пищевые продукты

Введение

Информационный бюллетень Корпус блока

Автоматизация ирригационных систем имеет несколько положительных эффектов. После установки распределение воды на полях или в небольших садах упрощается и не требует постоянного контроля со стороны оператора. Существует несколько решений для проектирования автоматизированных систем орошения. Современные крупномасштабные системы позволяют управлять большими территориями одному оператору. Спринклерные, капельные или подпочвенные системы капельного орошения требуют насосов и некоторых высокотехнологичных компонентов, а при использовании на больших площадях также требуются квалифицированные операторы. Также существуют чрезвычайно высокотехнологичные решения, использующие ГИС и спутники для автоматического измерения потребности в воде каждого участка культуры и оптимизации ирригационной системы. Но иногда автоматизация орошения также может быть осуществлена ​​с помощью простых механических приспособлений: с помощью ирригационных сетей из глиняных горшков или пористых капсул или орошения из бутылок (см. также ручное орошение).

Принципы высоких технологий

Информационный бюллетень Корпус блока

Автоматизация ирригационных систем означает работу системы без ручного вмешательства или с минимальным вмешательством. Автоматизация орошения оправдана там, где большая орошаемая площадь делится на небольшие сегменты, называемые ирригационными блоками, и сегменты орошаются последовательно, чтобы соответствовать расходу, доступному из источника воды. Существует шесть высокотехнологичных систем автоматизации, описание которых приведено ниже.



Система, основанная на времени

Контроллеры времени полива, или таймеры, являются неотъемлемой частью автоматизированной системы полива. Таймер – незаменимый инструмент для подачи воды в необходимом количестве в нужное время. Таймеры могут привести к недостаточному или избыточному поливу, если они неправильно запрограммированы или неправильно рассчитано количество воды (CARDENAS-LAILHACAR 2006). Время работы (время полива – часов в день) рассчитывается в зависимости от требуемого объема воды (потребность в воде – литры в день) и среднего расхода воды (норма внесения – литры в час). Таймер запускает и останавливает процесс орошения (RAJAKUMAR et al. 2008 и IDE ny).



Система на основе объема

Предварительно установленное количество воды может быть подано в сегментах поля с помощью автоматических дозирующих клапанов с регулируемым объемом (RAJAKUMAR et al. 2008). Пример метода орошения на основе объема описан в ZELLA et al. (2008).



Системы с открытым контуром

(Адаптировано из BOMAN et al. 2006)

В системе с открытым контуром оператор принимает решение о количестве подаваемой воды и времени полива. Контроллер программируется соответствующим образом, и вода подается в соответствии с желаемым графиком. В системах управления с разомкнутым контуром для целей управления используется либо продолжительность орошения, либо указанный применяемый объем. Контроллеры с разомкнутым контуром обычно поставляются с часами, которые используются для запуска полива. Прекращение полива может быть основано на заранее установленном времени или может быть основано на определенном объеме воды, проходящем через расходомер.



Системы с замкнутым контуром

(Адаптировано из BOMAN et al. 2006)

В системах с замкнутым контуром оператор разрабатывает общую стратегию управления. Как только общая стратегия определена, система управления берет на себя управление и принимает подробные решения о том, когда и сколько воды следует поливать. Этот тип системы требует обратной связи от одного или нескольких датчиков. Решения по поливу принимаются и действия выполняются на основе данных с датчиков. В системе этого типа обратная связь и управление системой осуществляются непрерывно. Контроллеры с замкнутым контуром требуют сбора данных о параметрах окружающей среды (таких как влажность почвы, температура, радиация, скорость ветра и т. д.), а также о параметрах системы (давление, расход и т. д.).

Простая версия системы управления с замкнутым контуром — это контроллер полива. Датчик влажности прерывает процесс полива. Когда влажность почвы падает ниже определенного порога, сенсорное устройство замыкает цепь, позволяя контроллеру включить электрический клапан, и начинается полив. Источник: БОМАН и др. (2006)



Система обратной связи в режиме реального времени

С помощью этого приложения орошение основано на фактических динамических требованиях самого растения; корневая зона растения эффективно отражает все факторы окружающей среды, воздействующие на растение. Работая в контролируемых параметрах, растение само определяет необходимую степень орошения. Различные датчики, тензиометры, датчики относительной влажности, датчики дождя, датчики температуры и т. д. контролируют планирование полива. Эти датчики обеспечивают обратную связь с контроллером для управления его работой (RAJAKUMAR et al. 2008).



Компьютеризированные системы управления орошением

Компьютеризированная система управления состоит из комбинации аппаратного и программного обеспечения, которое действует как диспетчер с целью управления орошением и другими связанными с ним методами, такими как фертигация и техническое обслуживание. Как правило, компьютерные системы управления, используемые для управления оросительными системами (например, системами капельного орошения), можно разделить на две категории: интерактивные системы и полностью автоматические системы. Подробнее об этом читайте в RAJAKUMAR et al. (2008).

Плата управления с таймерами, датчиками-контроллерами влажности почвы, электропроводкой электромагнитных клапанов и расходомерами-регистраторами данных. Источник: CARDENAS-LAILHACAR (2006)




Помимо этих высокотехнологичных решений существуют и эффективные методы без подвода энергии. Механическая оптимизация системы с помощью гравитации может автоматизировать процесс орошения. Примерами могут служить небольшие и самодельные системы капельного орошения, описанные здесь, или системы, описанные ниже.

Низкотехнологичные принципы

Информационный бюллетень Блочный корпус

Оросительная сеть из глиняных горшков и пористых капсул

(Адаптировано из ЮНЕП, 1998 г.)

Эта старая система была модернизирована и повторно применена в районах с дефицитом воды. Технология заключается в использовании глиняных горшков и пористых капсул (см. также полив из кувшинов) для улучшения методов орошения за счет увеличения запасов и улучшения распределения воды в почве. Эта технология малообъемного орошения основана на хранении и распределении воды в почву с использованием глиняных горшков и пористых капсул, соединенных между собой пластиковыми трубами. Резервуар постоянного уровня используется для поддержания постоянного гидростатического давления. Глиняные горшки открыты сверху и обычно обжигаются в домашних печах после изготовления из местной глины или глины, смешанной с песком. Горшки, как правило, конической формы и вместимостью от 10 до 12 литров, частично закапывают в почву так, что торчит только верх. Распределение осуществляется по пластиковым (ПВХ) трубам для обеспечения достаточно равномерной проницаемости и пористости. Поддержание постоянного уровня в резервуаре-накопителе регулирует гидростатическое давление.

Схематическое изображение системы орошения из глиняного горшка (слева) и системы орошения с пористой капсулой (справа). Источник: ЮНЕП (1998 г.)



В аналогичной системе, испытанной в Мексике и Бразилии, используются закрытые контейнеры меньшего размера или пористые капсулы, полностью заглубленные в почву. Эти емкости распределяют воду либо за счет всасывания и капиллярного действия внутри почвы, либо за счет внешнего давления, создаваемого резервуаром постоянного уровня (как в предыдущей системе). Каждая капсула обычно имеет два отверстия для подсоединения пластикового (ПВХ) трубопровода, соединяющего капсулы. Емкость этих капсул составляет от 7 до 15 литров, а резервуары для хранения, питающие систему, возвышаются на 1 или 2 м над поверхностью почвы. Коробочки закапывают в ряд на расстоянии 2 м друг от друга, не менее чем на 10 см под верхний слой почвы. Количество используемых горшков или капсул зависит от площади выращивания, почвенных условий, климата и размера горшка. В Бразилии было установлено до 800 горшков/га.



Автоматическая система полива и гравитационного орошения

Это система прерывистого самотечного орошения. Он использовался почти исключительно для мелкого сельского хозяйства и домашнего садоводства. До разработки этой технологии клапаны с электронным управлением использовались для создания прерывистых потоков воды для орошения. Эти клапаны дороги и требуют некоторой технической подготовки для работы. Сифон заменяет эти клапаны устройством, которое было бы более экономичным и простым в эксплуатации и обслуживании с минимальным потреблением энергии. Система состоит из накопительного бака, оборудованного одним или несколькими сифонами (см. рисунок ниже) (UNEP 1998). Вода из резервуара стекает в поле благодаря эффекту сифона. Как только бак опустеет, подача прекращается. Для следующего процесса орошения бак должен быть заполнен, чтобы снова запустить эффект сифона. Чтобы узнать больше о возможных конструкциях сифонов, см. VORTECH (2009).

Схематическое изображение автоматической системы полива с пульсирующим потоком. Источник: ЮНЕП (1998 г.)



Другая система, дающая аналогичные результаты, — это использование резервуара-накопителя с нижним сливом. Он оснащен поплавком, который позволяет циклически открывать и закрывать ворота на дне резервуара. По сути, работа поплавка аналогична механизму в накопительном баке системы смыва унитаза. Материалы, обычно используемые при строительстве резервуаров для хранения воды, представляют собой гравий и цемент, железобетон или пластик. Сифоны обычно изготавливаются из гибкого пластика; ПВХ не рекомендуется (UNEP 1998).

Соображения стоимости

Информационный бюллетень Корпус блока

Стоимость сильно зависит от применяемой системы. Это варьируется от очень дешевых (например, таймер) до очень дорогих систем, которые включают исследования качества почвы и технических материалов.

Эксплуатация и обслуживание

Информационный бюллетень Корпус блока

Автоматические ирригационные системы должны эксплуатироваться квалифицированными рабочими и часто обслуживаться. Неисправности датчиков и клапанов следует избегать любой ценой, а также необходимо учитывать общие ремонтные работы (например, промывки, засоры).

С одного взгляда

Информационный бюллетень Корпус блока

Принцип работы	Система орошения имеет механическую или электронную автоматизацию. Это обеспечивает очень эффективное орошение.
Производительность/достаточность	Каждая система орошения может быть автоматизирована, что сделает ее более эффективной.
Производительность	Высокая
Затраты	Зависит от размера оросительной системы и степени автоматизации. От очень маленьких (таймер, который активирует клапан) до крупномасштабных систем (например, система обратной связи в реальном времени).
Самопомощь Совместимость	Для коммерческих систем требуется экспертный дизайн. Фермер может установить мелкомасштабную систему (например, основанную на времени).
O&M	Эти системы должны эксплуатироваться квалифицированными рабочими и часто обслуживаться. Они также требуют тщательного наблюдения. Необходимо учитывать надлежащее функционирование датчиков и клапанов, а также обычные ремонтные работы (например, промывки, блокировки).
Надежность	Очень надежен при правильной эксплуатации и обслуживании.
Основная сила	Высокая эффективность применения воды.
Основная слабость	Сложные конструкции могут быть дорогими.

Применимость

Почти любую систему орошения можно автоматизировать. Это имеет смысл в любом регионе мира, так как экономит время и воду. Кроме того, высокотехнологичные конструкции обеспечивают очень эффективное орошение, т. е. более точное дозирование объемов воды. После оптимизации системы рабочим не нужно беспокоиться о процессе орошения, и они могут сосредоточиться на более важных задачах.

Медиа PPT

Ирригация (PPT)

Ссылки на библиотеки

Контроль и автоматизация в системах микроорошения цитрусовых

Микроорошение (капельное и микроспринклеры) является преобладающим методом орошения цитрусовых во Флориде. Благодаря химизации системы микроорошения также могут обеспечить экономичный метод своевременного внесения удобрений и других сельскохозяйственных химикатов. Однако системы микроорошения требуют более высокого уровня знаний в области управления, чем другие методы орошения. Системы микроорошения более сложны, требуют большей фильтрации и очистки воды и, как правило, требуют больших затрат на техническое обслуживание по сравнению с другими типами орошения.

БОМАН, Б. СМИТ, С. ТАЛЛОС, Б. (2006): Управление и автоматизация систем микроорошения цитрусовых. Гейнсвилл: Университет Флориды URL-адрес [Дата обращения: 07.05.2019]

Сенсорная автоматизация орошения бермудских трав

КАРДЕНАС-ЛАЙАКАР, Б. (2006): Сенсорная автоматизация орошения бермудских трав. (= магистерская диссертация ). Гейнсвилл: Университет Флориды URL-адрес [Дата обращения: 07.05.2019]

Техническое руководство по системам микроорошения Ideal

В этом руководстве приведены подробные списки деталей и инструкции по сборке недорогих систем капельного орошения.

IDE (н.у.): Техническое руководство для идеальных систем микроорошения. Золотой: Международные девелоперские предприятия URL-адрес [Дата обращения: 07.05.2019]

Автоматизация микроорошения

РАДЖАКУМАР, Д. РАМА, К. РАТИКА, С. ТИЯГАРАДЖАН, Г. (2008): Автоматизация микроорошения. Нью-Дели: Информационная служба по управлению технологическими инновациями и предпринимательству. [Дата обращения: 24.10.2011]

Справочник по альтернативным технологиям пополнения запасов пресной воды в Латинской Америке и Карибском бассейне

В странах Латинской Америки и Карибского бассейна наблюдается растущее давление на водные ресурсы с увеличением спроса и затрат для сельскохозяйственного, бытового и промышленного потребления. Это привело к необходимости максимизировать и увеличить использование существующих или неиспользуемых источников пресной воды. Существует множество современных и традиционных альтернативных технологий для улучшения полезности и увеличения подачи воды, используемых в разных странах, но с ограниченным применением в других местах из-за отсутствия передачи информации между менеджерами и планировщиками водных ресурсов. Эта книга была подготовлена ​​для того, чтобы предоставить менеджерам и специалистам по планированию водных ресурсов, особенно в развивающихся странах и странах с переходной экономикой, информацию о ряде технологий, которые были разработаны и используются в различных странах мира.

ЮНЕП (1998): Справочник по альтернативным технологиям увеличения запасов пресной воды в Латинской Америке и Карибском бассейне. Найроби: Программа Организации Объединенных Наций по окружающей среде (ЮНЕП) URL-адрес [Дата обращения: 17.10.2011]

Суперсифон: Руководство по установке и проектированию

В данном руководстве описывается сифонная система Vortech Ltd. Она не имеет движущихся частей, не требует дополнительной потребляемой мощности, а ее уникальная конструкция обеспечивает прямые преимущества для окружающей среды, а также экономию затрат на установку, эксплуатацию и техническое обслуживание.

ВОРТЕХ (2009): Суперсифон: Руководство по установке и проектированию. Уоркворт: Эшби Консалтинг Инжиниринг Лтд. URL-адрес [Дата обращения: 27.10.2011]

Проект системы микроорошения на основе метода контрольного объема

В данном исследовании представлен проект системы микроорошения на основе метода контрольного объема с использованием процедуры обратного шага. Предлагаемый численный метод прост и состоит в разграничении элементарного объема отвода, снабженного эмиттером, называемого «контрольным объемом», на котором применяются уравнения сохранения гидродинамики жидкости.

ЗЕЛЛА, Л. ; КЕТТАБ, А. ; ШАССЕРО, Г. (2006): Проектирование системы микроорошения на основе метода контрольного объема. В: Биотехнология, агрономия, общество и окружающая среда: Том 10 , 163 – 171. URL-адрес [Дата обращения: 17.10.2011]

Дополнительная литература

Контроль и автоматизация в системах микроорошения цитрусовых

Микроорошение (капельное и микроспринклеры) является преобладающим методом орошения цитрусовых во Флориде. Благодаря химизации системы микроорошения также могут обеспечить экономичный метод своевременного внесения удобрений и других сельскохозяйственных химикатов. Однако системы микроорошения требуют более высокого уровня знаний в области управления, чем другие методы орошения. Системы микроорошения более сложны, требуют большей фильтрации и очистки воды и, как правило, требуют больших затрат на техническое обслуживание по сравнению с другими типами орошения.

БОМАН, Б. СМИТ, С. ТАЛЛОС, Б. (2006): Управление и автоматизация систем микроорошения цитрусовых. Гейнсвилл: Университет Флориды URL-адрес [Дата обращения: 07.05.2019]

Автоматизация микроирригации

В этом документе объясняются различные методы автоматизированной системы орошения и необходимые компоненты.

РАДЖАКУМАР, Д. РАМА, К. РАТИКА, С. ТИЯГАРАДЖАН, Г. (2008): Автоматизация микроирригации. Нью-Дели: Информационная служба по управлению технологическими инновациями и предпринимательству. [Дата обращения: 24.10.2011] PDF

Справочник по альтернативным технологиям пополнения запасов пресной воды в Латинской Америке и Карибском бассейне

В странах Латинской Америки и Карибского бассейна наблюдается растущее давление на водные ресурсы с увеличением спроса и затрат для сельскохозяйственного, бытового и промышленного потребления. Это привело к необходимости максимизировать и увеличить использование существующих или неиспользуемых источников пресной воды. Существует множество современных и традиционных альтернативных технологий для улучшения полезности и увеличения подачи воды, используемых в разных странах, но с ограниченным применением в других местах из-за отсутствия передачи информации между менеджерами и планировщиками водных ресурсов. Эта книга была подготовлена ​​для того, чтобы предоставить менеджерам и специалистам по планированию водных ресурсов, особенно в развивающихся странах и странах с переходной экономикой, информацию о ряде технологий, которые были разработаны и используются в различных странах мира.

ЮНЕП (1998): Справочник по альтернативным технологиям увеличения запасов пресной воды в Латинской Америке и Карибском бассейне. Найроби: Программа Организации Объединенных Наций по окружающей среде (ЮНЕП) URL-адрес [Дата обращения: 17.10.2011]

Суперсифон: Руководство по установке и проектированию

В данном руководстве описывается сифонная система Vortech Ltd. Она не имеет движущихся частей, не требует дополнительной потребляемой мощности, а ее уникальная конструкция обеспечивает прямые преимущества для окружающей среды, а также экономию затрат на установку, эксплуатацию и техническое обслуживание.

ВОРТЕХ (2009): Суперсифон: Руководство по установке и проектированию. Уоркворт: Эшби Консалтинг Инжиниринг Лтд. URL-адрес [Дата обращения: 27.10.2011]

Практика и политика ирригации в низменностях Африканского Рога

Засуха 2011 года и последовавший за ней голод в политически нестабильном Сомали высветили уязвимость низменностей Африканского Рога. Это история, которую часто пересматривают — 2000, 2005 и 2008 годы. Климатическая изменчивость легко упоминается как главный определяющий фактор. Ясно, что это так, но также происходят значительные изменения в землепользовании из-за повсеместного вторжения инвазивных видов (в частности, просописа) и уничтожения естественных древесных насаждений для производства древесного угля (особенно в Сомали). 2011 год был кризисным, но даже в обычные годы отсутствие продовольственной безопасности является обычным явлением. В низменностях Афар в Эфиопии продовольственная помощь стала частью средств к существованию, и от нее зависит большинство людей, в том числе, как сообщается, семьи из среднего класса. Растет осознание того, что освоение водных ресурсов — в зависимости от контекста — должно иметь место в решении проблемы отсутствия продовольственной безопасности на Африканском Роге. В этом документе основное внимание уделяется политике и практике орошения в засушливых низинах Горна, которые наиболее сильно и наиболее часто страдают от засух

АЛЕМЕХАЮ, Т. ДЕМИССИ, А. ЛАНГАН, С. ЭВЕРС, Дж. (2011): Практика и политика ирригации в низинах Африканского Рога. Рим: Продовольственная и сельскохозяйственная организация Объединенных Наций (ФАО) URL-адрес [Дата обращения: 26. 03.2012]

Тематические исследования

Автоматизация многорежимного управления ирригационной системой на базе ПК

В этом документе описывается разработка и реализация недорогого многорежимного управления ирригационной системой, построенной на основе персонального компьютера (ПК). Система использует измерения водного потенциала почвы на месте, параметры погодных условий и данные о заданных значениях, предоставленные пользователем, чтобы решить, когда и сколько воды подавать на орошаемое поле.

БЕНЗЕКРИ, А. ; Мегриче, К. ; РЕФУФИ, Л. (2007): Компьютерная автоматизация многорежимного управления оросительной системой. В: Промышленные встроенные системы: , 310-315. URL-адрес [Дата обращения: 24.10.2011]

Оценка эффективности автоматизированной ирригационной системы с использованием посевов пшеницы

Водный стресс продолжает оставаться одним из наиболее значительных экологических факторов, влияющих на рост, урожайность и качество сельскохозяйственных культур во всем мире. Повышение эффективности использования воды в сельском хозяйстве имеет решающее значение во многих частях мира, особенно в засушливых и полузасушливых регионах, таких как Саудовская Аравия. В текущем исследовании исследуется использование автоматизированной системы орошения по сравнению с ручным орошением.

БУТРАА, Т. АХХА, А. АЛЬШУАЙБИ, А. АТТА, Р. (2011): Оценка эффективности автоматизированной системы орошения с использованием посевов пшеницы. Милфорд: СЕЛЬСКОХОЗЯЙСТВЕННО-БИОЛОГИЧЕСКИЙ ЖУРНАЛ СЕВЕРНОЙ АМЕРИКИ URL-адрес [Дата обращения: 24.10.2011]

Оценка контроля орошения газона на основе суммарного испарения и влажности почвы

В этом исследовании сравниваются два типа доступных на рынке технологий управления орошением, один из которых основан на оценке суммарного испарения, а другой — на обратной связи с датчиками влажности почвы.

ГРАБОУ, Г.Л. ВАСАНТ, А. БОУМАН, Д. ХАФФМАН, Р.Л. МИЛЛЕР, Г.Л. (2008): Оценка управления орошением газонов на основе эвапотранспирации и влажности почвы. Ахупуаа: Всемирный конгресс по окружающей среде и водным ресурсам 2008 г. URL-адрес [Дата обращения: 07. 05.2019]

Система поддержки принятия решений на основе ГИС для оценки потребности в воде в режиме реального времени в ирригационных системах каналов

В этом исследовании представлена ​​схема разработки системы поддержки принятия решений (СППР) на основе географических информационных систем (ГИС) для оценки потребности в воде в распределительных сетях в режиме реального времени. .

РАО, Н.Х. ; БРАУНИ, С.М. ; САРМА, П.Б.С. (2004): Система поддержки принятия решений на основе ГИС для оценки потребности в воде в системах канального орошения в режиме реального времени. В: Текущая наука: Том 87 , 628-636. URL-адрес [Дата обращения: 07.05.2019]

Автоматизация ирригационной системы с использованием контроллера на основе ANN

В этом документе представлены интеллектуальные системы управления на основе искусственной нейронной сети (ANN) для эффективного планирования орошения. Предлагаемый контроллер на основе ИНС прототипируется с использованием MATLAB. Моделируются входные параметры, такие как температура воздуха, влажность почвы, радиация и влажность. Затем, используя соответствующие методы, экологические условия, эвапотранспирацию и тип культуры, оценивается количество воды, необходимой для орошения, а затем моделируются соответствующие результаты.

ЮМАИР, С.М. ; УСМАН, Р. (н.у.): Автоматизация ирригационной системы с использованием контроллера на базе ИНС. В: Международный журнал компьютерной и электротехнической инженерии (IJCEE): Том 10 , 45-51. URL-адрес [Дата обращения: 24.10.2011]

Проект системы микроорошения на основе метода контрольного объема

В данном исследовании представлен проект системы микроорошения на основе метода контрольного объема с использованием процедуры обратного шага. Предлагаемый численный метод прост и состоит в разграничении элементарного объема отвода, снабженного эмиттером, называемого «контрольным объемом», на котором применяются уравнения сохранения гидродинамики жидкости.

ЗЕЛЛА, Л. ; КЕТТАБ, А. ; ШАССЕРО, Г. (2006): Проектирование системы микроорошения на основе метода контрольного объема. В: Биотехнология, агрономия, общество и окружающая среда: Том 10 , 163 – 171. URL-адрес [Дата обращения: 17.10.2011]

Альтернативные версии

Автоматический полив | Орошение | Вода | Управление фермерским хозяйством

Автоматический полив – это использование устройства для управления ирригационными сооружениями, при котором изменение расхода воды из заливов может происходить в отсутствие ирригатора.

Автоматика может использоваться несколькими способами:

• для пуска и остановки орошения через выходы каналов подачи
• для запуска и остановки насосов
• для перекрытия потока воды с одного участка орошения — залива или участка канала и направления воды на другой участок.

Эти изменения происходят автоматически без каких-либо прямых ручных усилий, но вам может потребоваться время на подготовку системы в начале полива и обслуживание компонентов, чтобы она работала должным образом.

Преимущества автоматического полива

Преимущества автоматического полива:

• сокращение трудозатрат
• своевременный полив — полив растений по мере необходимости
• управление более высокими скоростями потока
• точное отключение воды по сравнению с ручной проверкой проверить полив.

Недостатки автоматического полива

Недостатки автоматического полива:

• затраты на покупку, установку и обслуживание оборудования
• надежность ирригационной системы (из-за человеческой ошибки при настройке)
• усиленное техническое обслуживание каналов и оборудования для обеспечения их правильной работы.

Перед установкой автоматического полива

Планы ферм с учетом орошения

Разработайте план всей фермы для вашего участка.

При разработке плана фермы рассмотрите возможность автоматического орошения в процессе планирования, чтобы вы могли с самого начала включить некоторые функции, необходимые для автоматизации. Это может включать проектирование каналов для автоматизации каналов, если это возможно, или это может быть использование отсеков и других структур каналов, которые подходят для автоматизации на более позднем этапе.

Установка автоматического полива

Когда дело доходит до установки полива, есть несколько способов начать работу.

1. Автоматизируйте участки, выбранные для орошения в ночное время, — чтобы можно было обеспечить соответствующую скорость ирригационного потока.
2. Автоматизируйте те участки, которые трудно поливать — участки с короткими крутыми бухтами, которые требуют более частого присутствия ирригатора или требуют частой смены.

Что следует знать

Автоматизация подходит не только для тех участков фермы, которые прошли лазерную маркировку. Области, не затронутые лазером, также могут быть автоматизированы. Это может включать в себя автоматизацию конструкций каналов для орошения участков участков, не подвергшихся воздействию лазера.

Использование информации из плана всей фермы — структуры каналов, которые будут использоваться при проведении работ по развитию, — можно приобрести и использовать для автоматизации этих не лазерных участков. Это можно сделать, зная, что конструкции будут пригодны для использования после проведения опытно-конструкторских работ.

Выбор наилучшего автоматизированного орошения

Все системы автоматизации имеют свои преимущества и недостатки, которые необходимо учитывать при выборе системы, подходящей для схемы орошения для конкретного участка. Не существует системы, которая была бы лучшей системой для всех свойств.

Если требуется система, которую можно перемещать по объекту и, возможно, использовать на других объектах, вам следует рассмотреть переносные системы.

Если вам нужна система, в которой компоненты фиксированы и могут следовать одной и той же последовательности орошения при каждом орошении — фиксированная система будет более подходящей.

При выборе наилучшей системы для участка вам необходимо учитывать:

• стоимость системы
• резервное обслуживание системы
• какая система лучше всего подходит для вашего участка и схемы орошения.

Типы систем автоматического полива

Пневматическая система

Пневматическая система – это постоянная система, активируемая датчиком залива, расположенным в точке отключения. Когда вода попадает в датчик, она сжимает воздух, который подается к механизму, активирующему открытие и закрытие ирригационных сооружений.

Портативная система таймера

Портативная система таймера представляет собой временную систему, использующую электронные часы для запуска и закрытия ирригационных сооружений. Из-за его портативности обычно покупают 4 или 5 единиц для перемещения по всей территории.

Гибрид таймера или датчика

Как следует из названия, эта система представляет собой гибрид портативных систем таймера и датчика.

Подобно портативному таймеру, он использует электронное устройство для активации открытия и закрытия ирригационных сооружений.

Эта система имеет дополнительную функцию, заключающуюся в том, что ирригатор может размещать подвижный датчик в отсеке. При контакте с водой передает радиосигналы таймерным устройствам на выходах для открытия или закрытия конструкций. Затем он отправляет радиосообщение на приемник, чтобы сообщить землевладельцу, что вода достигла точки отсечки в заливе.

Диспетчерское управление и сбор данных (SCADA)

Системы автоматизации, использующие SCADA, состоят из персонального компьютера и пакета программного обеспечения для планирования и управления поливом по радиоканалу.

С компьютера на модули управления в загоне посылаются сигналы для открытия и закрытия ирригационных сооружений с помощью линейных приводов.

Отсеки открываются и закрываются по времени. Некоторые системы имеют возможность автоматически изменять время открытия выхода отсека, если питание канала непостоянно.

Системы на основе SCADA имеют дополнительное преимущество, заключающееся в возможности запуска и остановки поливных насосов и двигателей.

Автоматизация схемы полива

Схема полива может быть автоматизирована в одном из двух мест — на участках русла или на отдельных выходах из залива.

Автоматизация секций каналов

В этой системе структуры каналов автоматизированы, что позволяет изменять уровень канала. Выходы в отсеки не имеют открывающихся или закрывающихся конструкций, а каждый набор выходов устанавливается на определенном уровне (например, набор порогов).

Этот метод автоматизации требует большего количества падения в системе каналов, чтобы обеспечить изменение уровня воды между различными участками.

Это изменение уровня воды необходимо для предотвращения попадания воды в заливы, ранее орошаемые, когда необходимо орошение другого участка.

На многих фермах этой осени нет, поэтому такой способ автоматизации во многих случаях не подходит.

Автоматизация отдельных выпускных отверстий

Этот метод автоматизации включает управление выпускными отверстиями для изменения расхода воды на орошаемые площади.

Эта система автоматизации наиболее часто используется на участках с недостаточным падением для автоматизации секций каналов.

Имеющиеся автоматические устройства того же типа могут быть настроены для работы либо с автоматикой секций канала, либо с автоматикой присоединения.

Автоматический полив

• Дом
• Товары
• Автоматический полив

Эффективный полив: простой способ сэкономить воду

Вода – ценный ресурс, который необходимо беречь. Один из способов добиться этого — эффективно поливать свой сад, что может помочь сэкономить до 70 процентов воды, используемой в более традиционных методах. Использование разумного подхода к поливу также означает, что вы можете дать своим растениям точное количество воды, в котором они нуждаются.

Обзор решений для полива GARDENA

GARDENA предлагает идеальное решение для полива любого сада: просто выберите систему, которая наилучшим образом соответствует размеру вашего сада и индивидуальным потребностям ваших растений.

Сад

Кто не любит красивый газон, богатый урожай или по-настоящему сочные цветы? Правильный полив сада — лучший способ добиться отличных результатов. Мы можем предоставить правильное решение для любого требования.

Балконы и террасы

Где идеальное место для завтрака в лучах утреннего солнца? Конечно же, на балконе или террасе, среди цветов, овощей и вьющихся растений! Наши решения для полива помогут вам максимально эффективно использовать ограниченное пространство.

Праздничный полив

Вам больше никогда не придется просить соседей об услуге. Небольшие комплекты с автоматическим поливом гарантируют, что растения в вашем саду, на балконе и в вашем доме будут в хорошем состоянии, пока вы находитесь в путешествии.

Полив без подачи воды

Поливайте цветочные ящики и горшки без подключения к крану.

Учить больше

Каждая капля имеет значение

Вода — ценный ресурс, поэтому важно эффективно поливать растения. Как это работает?

Учить больше

Создайте сад своей мечты

С помощью GARDENA My Garden очень легко создать свой собственный сад и план полива.

Учить больше

Отмена

Сравнивать ( )

• Европа

  • Австрия
  • Бельгия
  • Бельгия
  • Болгария
  • Чешская республика
  • Хорватия
  • Кипр
  • Дания
  • Эстония
  • Суоми
  • Франция
  • Германия
  • Греция
  • Magyarorszag
  • Италия
  • Латвия
  • Литва
  • Люксембург
  • Нидерланды
  • Норвегия
  • Польша
  • Румыния
  • Португалия
  • Россия
  • Словакия
  • Словения
  • Испания
  • Швеция
  • Швейцария
  • Свисс
  • Свизцера
  • Турция
  • Украина
  • Соединенное Королевство

• Океания

  • Австралия
  • Новая Зеландия

• Восточная Азия

  • Китай

• Северная Америка

  • Канада (ан)
  • Канада (фр. )
  • США

• Африка

  • Южная Африка

• Все остальные рынки

  • Международный

Как построить автоматизированную систему полива своими руками, управляемую приложением | Патрик Галлек

Автор: Патрик Галлек
Поддержка: Покупка мне. так что вам больше не придется поливать растения вручную. Систему можно использовать для комнатных растений, приподнятых грядок, а также для растений в саду или на больших зеленых насаждениях, поскольку количество подключенных растений можно масштабировать.

Здесь решение о том, когда поливать, принимается не по таймеру, а напрямую измеряется влажность почвы, и на основе этого принимается решение, нужен ли полив или нет.

Хотите прочитать эту историю позже? Сохраните его в журнале .

Система имеет следующие функции, которыми можно управлять через веб-приложение:

• Мониторинг и отображение данных временных рядов на уровне минут, часов, дней, недель и месяцев
• Установка уровня воды, при котором должен запускаться автоматический полив
• Установка продолжительности работы насоса во время полива
• Ручная активация полива кнопкой
• Переключение между различными профилями датчиков
• Переключение между темной и светлой темами

Раскрытие информации: это партнерские ссылки. Как партнер Amazon я зарабатываю на соответствующих покупках.

«n» в количестве связано с количеством насосов или различных установок. Например, в приподнятом слое обычно достаточно иметь один насос и один датчик. Однако, если у вас есть разные растения в горшках, их все нужно поливать отдельно, поэтому вы должны приобрести один насос и датчик для каждого растения в горшке.

Для измерения влажности почвы микроконтроллеры NodeMCU ESP8266 считывают аналоговые сигналы емкостных датчиков. Затем отфильтрованные и интерполированные измеренные значения отправляются через вашу локальную сеть на Raspberry Pi. Здесь вы решаете, срабатывать реле, связанное с датчиком, или нет. Когда реле размыкается, цепь к насосу замыкается и растения поливаются.

Архитектура была выбрана таким образом, чтобы логика насоса и запись данных измерений были разделены. Это позволяет управлять до 26 насосами с помощью Raspberry Pi (количество доступных по умолчанию контактов GPIO). Также невозможно прочитать аналоговые сигналы емкостного датчика самой Raspberry, потому что Raspberry может обрабатывать только цифровые сигналы. Конечно, можно считывать показания датчиков с помощью MCP3008 и последовательного интерфейса, но для этого требуется больше контактов, а настройка не такая чистая, как раньше. Насосы также отдельно подключены к источнику питания, цепь которого контролируется реле. Таким образом, также возможно использовать насосы на 12 В или выше.

Для архитектуры программного обеспечения использовался стек MERN. Программное обеспечение состоит из серверной части Node.js с Express.js, базы данных Mongo и внешнего интерфейса React. Сценарий C++ выполняется на NodeMCU ESP8266, который отправляет данные в интерфейс REST серверной части. Данные обрабатываются в бэкенде, где принимается решение о поливе или нет. Кроме того, данные затем сохраняются в MongoDB. Во внешнем интерфейсе эти данные также можно запросить из бэкэнда через REST.

Для записи данных измерений датчиков с помощью NodeMCU необходимо сначала установить программное обеспечение. Чтобы прошить микроконтроллер NodeMCU, вам необходимо выполнить шаги, описанные в этом видео.

Перед загрузкой программы вы должны установить свой пароль Wi-Fi, имя Wi-Fi (ssid), IP-адрес Raspberry Pi (хост) и имя датчика (это имя должно быть уникальным!). Имя датчика будет отображаться в приложении. Поэтому лучше всего выбрать название растения, с которым должен ассоциироваться датчик.

Если среда разработки Arduino IDE успешно настроена для NodeMCU, вы можете загрузить программу, найденную в этом репозитории, в разделе arduino-code/ESP8266_moisture/ESP8266_moisture.ino в NodeMCU.

Сначала вам нужно загрузить программное обеспечение на свой Raspberry pi. Вы можете найти исходный код на GitHub. Следующая команда загружает репозиторий на Raspberry Pi:

 git clone https://github.com/PatrickHallek/automated-irrigation-system.git
 cdautomated-irrigation-system

Чтобы не устанавливать необходимые программы вручную , вы также можете запустить приложение с помощью Docker в контейнерах. Для этого выполните следующие действия:

 curl -sSL https://get. docker.com | ш
 sudo usermod -aG docker pi
 sudo apt-get install -y libffi-dev libssl-dev
 sudo apt-get install -y python3 python3-pip
 sudo apt-get remove python-configparser
 sudo pip3 install docker-compose

Теперь вам нужно передать IP-адрес вашего pi в переменную среды REACT_APP_BACKEND_URL=http://:3000 в файле docker-compose:

 sudo nano docker-compose.yml

Узнать ip можно командой ифконфиг . Должно быть что-то вроде 192.168.178.44 . Вы можете сохранить ввод в редакторе Nano с помощью ctr + x , затем ввести yes , наконец, выйти с и ввести .

Теперь все должно быть готово и вы можете запускать приложение следующей командой:

 sudo docker-compose up

Внимание: Если у вас Raspberry Pi с процессором, отличным от ARMv6 , вам необходимо настроить образ для mongodb в файле docker-compose. Так как версия образа подходит только для т его тип процессора.

Чтобы запустить программное обеспечение при запуске, вы можете выполнить следующую команду:

 systemctl start docker.service

Если вы правильно установили аппаратное и программное обеспечение, теперь вы сможете увидеть свои первые данные измерений в приложении.

Чтобы вызвать приложение в браузере, необходимо ввести следующий URL-адрес: http://:5000. Конечно, вы должны заменить на IP-адрес Raspberry Pi.

Теперь вы можете указать в настройках приложения сигнальный контакт, к которому вы подключили насос, принадлежащий датчику. После этого следует воткнуть датчик мощности в землю и установить значение минимальной влажности почвы , при котором должен срабатывать ПИН и соответственно реле. Вот и все! После настройки других параметров помпа будет активирована в соответствии с установленными вами параметрами.

Если у вас подключено несколько датчиков, они перечислены выше в виде вкладок. Выберите соответствующую вкладку, чтобы настроить и контролировать все датчики по отдельности.

Я разработал и напечатал магнитную коробку для Raspberry Pi и контроллера NodeMCU. Вы можете скачать STL-файлы коробки здесь.

Буду очень признателен за любой отзыв, который вы можете дать. Здесь вы можете указать проблемы, которые могут возникнуть во время установки. Я постараюсь решить их как можно скорее. Вы также можете помочь с дальнейшей разработкой и создать запросы на включение для улучшения программного обеспечения. По дополнительным вопросам вы можете связаться со мной в LinkedIn.

Спасибо за чтение и приятной работы! Надеюсь, вам понравилась статья. Для того, чтобы иметь возможность продолжать такие проекты, буду благодарен за любую поддержку! Особенно кофе помогает мне оставаться сосредоточенным 🙂

Внедрение автоматических систем полива для фруктовых садов

По сравнению с обычным методом полива, точный полив на основе датчиков влажности почвы может определить, когда и сколько поливать. Автоматическая система орошения может автоматически или удаленно включать и выключать воду по мере необходимости, не требуя посещения конкретного участка. Весной 2021 года мы разработали автоматизированную систему орошения с системой датчиков Интернета вещей (IoT). Полевые испытания проводились в персиковом саду в Центре исследований и распространения фруктов штата Пенсильвания (FREC). В этой статье будут представлены основные компоненты системы, настройка поля, интерфейс дисплея, управление клапаном и интерпретация данных полива. Penn State Extension готов помочь с этой системой, если возникнут вопросы, касающиеся установки и эксплуатации устройства.

Общая система

Система автоматического полива на основе Интернета вещей (IoT) была разработана и испытана в персиковом саду. На рис. 1 показан общий вид системы в саду. С помощью этой системы поливом можно управлять автоматически или дистанционно. Как правило, электромагнитный клапан располагается рядом с садовым блоком для зоны орошения. Обычно клапан включается или выключается вручную, когда требуется орошение. При автоматическом управлении этот клапан должен включаться/выключаться автоматически или дистанционно. Система в основном включает в себя три датчика влажности почвы, электромагнитный клапан и управление, а также LoRaWAN 9.0851 ® ( LO NG RA NGE W IDE A Реа N A Rega N A .

Принципиальная схема автоматической системы орошения IoT показана на рисунке 2. Система орошения IoT представляет собой систему двусторонней связи. Одним из них является передача данных датчика и состояния клапана (вкл./выкл.) конечным пользователям. Во-вторых, управление клапаном осуществляется по команде конечного пользователя или автоматически с использованием предварительно установленного порога влажности почвы. Датчики влажности почвы размещаются в саду и подключаются к регистратору/контроллеру данных. Электромагнитный клапан также подключен к регистратору данных/контроллеру. ЛоРа ^® ( Lo ng Ra nge) Шлюз используется в качестве коммуникационного узла и подключен к Интернету в офисе. Вы можете использовать разные серверы IoT для передачи данных, такие как Things Network и Allthingstalk, которые мы использовали.

Рис. 2. Иллюстрация системы автоматического полива садовых деревьев на базе технологии Интернета вещей (IoT) LoRaWAN ^® . Изображение: Long He, Penn State

Основные компоненты системы

Водоснабжение

Вода, подаваемая в систему орошения, должна быть доступна без вмешательства человека (например, ручной запуск насоса) для автоматической подачи воды. В большинстве случаев нам нужен электрический насос с контроллером насоса, зависящим от давления воды. Например, если давление воды на выходе установлено на 40 фунтов на квадратный дюйм, насос включится, как только давление упадет до меньшего значения (обычно регулируется). Во время полива, когда клапан открывается, давление воды падает, что приводит к запуску водяного насоса для поддержания давления воды на уровне 40 фунтов на квадратный дюйм.

Датчики влажности почвы

Три недорогих датчика влажности почвы (Watermark 200SS-5, Irrometer Company, Inc. ) были установлены на высоте 1, 2 и 3 фута соответственно. Этот тип датчика широко используется для измерения уровня влажности почвы для различных культур. Каждый датчик крепился к одному концу 1/2-дюймовой трубы из ПВХ. Для каждого датчика была вырыта яма рядом с капельницей с соответствующей глубиной для размещения датчика. После установки датчика отверстие необходимо заполнить илистым грунтом, чтобы обеспечить плотный контакт между датчиком и почвой. Большее количество показаний датчика показывает более сухие условия в почве.

Электромагнитный клапан

Запорный электромагнитный клапан постоянного тока использовался для управления поливом путем подключения и отключения подачи воды. Клапан приводился в действие двухходовым реле с 9-вольтовой батареей. Для каждой зоны/блока орошения требуется электромагнитный клапан для автоматического орошения.

Датчик давления

Датчик давления, установленный за электромагнитным клапаном в трубопроводе, показывает состояние ирригации (включен или выключен). В идеале 0 фунтов на квадратный дюйм означает, что орошение выключено, а именно, клапан закрыт, а положительное число (например, 20 фунтов на квадратный дюйм) означает, что орошение включено, а именно клапан открыт. Этот индикатор имеет решающее значение для проверки любого ненормального состояния в полевых условиях, такого как неправильная реакция клапана или утечка. В этом тесте мы поместили датчик давления в капельную линию из-за ограниченного пространства за электромагнитным клапаном.

На рис. 3 показаны некоторые компоненты, используемые в системе. Слева направо: контроллер насоса, датчики влажности почвы, электромагнитный клапан и датчик давления. Изображения: Long He, Penn State

Датчик/блок управления

Датчики влажности почвы, датчик давления и клапан были подключены к плате управления в закрытом корпусе. Солнечная панель также подключена для обеспечения зарядки аккумулятора контроллера. Ящик закрепляли на столбе в поле рядом с датчиками влажности почвы (рис. 1). ЛаРаВАН 9Протокол связи 0851® использовался для связи блока управления со шлюзом LoRa ^® .

Система Интернета вещей

Для автоматического удаленного доступа к данным датчиков и управления клапаном в саду была установлена ​​система орошения Интернета вещей (IoT). Мы использовали сеть вещей для связи между оборудованием (регистратором/контроллером) и облачным сервером. The Things Network — это глобальная совместная экосистема IoT, которая создает сети, устройства и решения с использованием LoRaWAN 9.0851 ® . Во-первых, модуль беспроводной связи в регистраторе/контроллере данных был настроен на сеть вещей. На этом этапе датчики и клапаны подключаются к системе IoT с запрограммированной настройкой (например, частота передачи данных одно обновление измерения матричного потенциала почвы в минуту). Пока неудобно читать данные датчика и управлять клапаном через Things Network, необходимо создать интерфейс для отображения данных датчика и управления клапаном. Поэтому была использована IoT-платформа Allthingstalk.

Работа ирригационной системы IoT

Отображение данных и управление клапаном

Как мы упоминали ранее, платформа IoT использовалась для отображения данных датчика и управления клапаном. На рис. 4 показан интерфейс платформы IoT. Этот интерфейс включает в себя текущие показания влажности почвы (данные отдельных датчиков и среднее значение), управление клапаном (действующая кнопка и индикатор состояния), показания датчика давления воды, напряжение батареи и график средней влажности почвы за неделю, который вы можете настроить. при разной продолжительности. Когда ирригация выключена, индикатор состояния клапана горит черным цветом. Когда начинается полив, индикатор состояния клапана становится зеленым, давление воды подскакивает до высокого положительного числа, а показания датчиков влажности почвы начинают снижаться (меньше кПа ( кПа* см. ниже ) значения указывают на более влажную почву, а более высокие значения кПа указывают на более сухую почву). Когда влажность почвы достигает установленного порога (например, среднее значение 15 кПа), клапан отключается, индикатор состояния клапана снова становится черным, а давление быстро падает.

Рисунок 4. Иллюстрация интерфейса платформы IoT, используемой в исследовании

Планирование полива

В этом исследовании мы не запускали полив в полностью автоматическом режиме. Вместо этого полив включался и выключался дистанционно с помощью интерфейса, показанного на рисунке 4. Мы внимательно следили за показаниями влажности почвы, и как только средняя влажность почвы достигла установленного порога (100 кПа в качестве исходной настройки), клапан включился, чтобы открыты для полива. Поскольку мы не использовали полную автоматизацию, полив иногда мог задерживаться. В очень сухие жаркие дни уровень влажности почвы может значительно измениться даже в течение одного дня. Полностью автоматический полив будет протестирован в нашем следующем исследовании.

Интерпретация данных по ирригации

Обзор данных

Мы начали мониторинг влажности почвы в этом садовом участке 11 июня 2021 г. и завершили мониторинг 27 июля 2021 г. На рис. 5 показано среднесуточное значение влажности почвы и периоды орошения. применяется в этот период. Как правило, четырех часов полива достаточно, чтобы довести влажность почвы до достаточного уровня. Если мы откладываем полив слишком долго — а это означает, что почва суше, чем установленный порог, — четырех часов недостаточно. Например, 19 июля.2021 г. средний метрический потенциал составил более 130 кПа. У нас было два орошения в течение двух дней подряд (около 4 часов каждый день), чтобы снизить цифры. Также в этот период выпало несколько дождей, что помогло сократить графики орошения (например, с 10 по 18 июля).

Рисунок 5. Среднесуточная влажность почвы (матричный потенциал) и количество поливов в период с 11 июня по 27 июля 2021 года. Начальные показания трех датчиков были 122,96 и 61 кПа, что в среднем составило 93 кПа. Четыре часа полива довели все показания до примерно 10 кПа, что указывает на то, что вода опустилась на глубину 3 фута, и контролируемая корневая зона получила достаточное количество воды. Поскольку верхняя часть почвы была довольно сухой, потребовалось около 2,5 часов, чтобы получить ответ от первого датчика на глубине одного фута, после чего последовали изменения второго и третьего датчиков. Мы также можем видеть, что матричный потенциал быстро изменился во время орошения.

Рисунок 6. Изменение влажности почвы (матричный потенциал) на различной глубине при четырехчасовом поливе. Принятое соглашение об именах было «MP-X», где «MP» относится к датчику матричного потенциала, возвращающему измерения в килопаскалях (кПа), за которыми следует глубина датчика в футах. Таким образом, «MP-3» относится к датчику, помещенному на глубину трех футов в почву.

В целом разработанная ирригационная система IoT функционировала в период испытаний. Мы отслеживали уровень влажности почвы на разной глубине со средними показаниями, используемыми для орошения. Поливные мероприятия применялись дистанционно, когда почва была сухой. Это исследование дало рекомендации по разработке полностью автоматической системы орошения.

*  Килопаскаль (или кПа) Определение:  Килопаскаль (кПа) – это метрическая единица измерения давления. Для тех, кто привык работать с PSI, 100 PSI — это почти 689,5 кПа. Матричный потенциал почвы — это, по сути, измерение того, какое давление потребуется, чтобы удалить определенный объем воды с площади поверхности частиц почвы. По мере высыхания почвы требуется большее давление, чтобы извлечь этот объем воды (чтобы сделать эту воду доступной для корней), потому что вода будет плотно прилипать к поверхности частиц. Выжимание воды из губки — аналогия не совсем корректная, но подходящая для иллюстрации матрического потенциала. Чтобы выжать чашку воды из большой, полностью пропитанной губки, только что вынутой из ведра, требуется меньше усилий, чтобы выжать чашку воды, чем из губки, которая стечет на стол, и гораздо меньше усилий, чем для того, чтобы выдавить воду. губки, высушенной на солнце в течение часа.

Благодарности

При поддержке исследовательского комитета SHAP (2018–2020 гг. ) и в рамках проекта № LNE19-378-33243 Северо-восточной программы исследований и образования в области устойчивого сельского хозяйства (SARE) (2019–2022 гг.) мы разрабатываем и оценка сенсорной системы орошения для специальных культур.

Конструкция автоматического полива | Мы обеспечиваем качественную, надежную и эффективную установку дождевателей для газонов и услуги для жилых и коммерческих объектов.

Конструкция автоматического полива | Мы обеспечиваем качественную, надежную и эффективную установку дождевателей для газонов и услуги для жилых и коммерческих объектов.

Отдел продаж: (516) 486-7500
Служба поддержки: (516) 486-7515

Электронная почта

Узнайте больше о нас

64

Годы работы

10218

Годовое обслуживание

36

Фирменные и оборудованные грузовики

41637

Пожизненные установки

534

5-звездочные обзоры

88

Полный срок.

Поддержка клиентов на Лонг-Айленде и в Нью-Йорке

От Манхэттена до Хэмптона мы приветствуем всех клиентов, от первых домов до крупных поместий.

Исключительное качество по конкурентоспособной цене

Наша компания построена на принципах этичного и честного ведения бизнеса в сочетании с разумным ценообразованием.

О нас

Компания Automatic Irrigation Design гордится тем, что находится в первоначальном владении и управляется как семейный бизнес, насчитывающий несколько поколений.

Наш основатель связывает рост и долголетие компании со своим знающим и дружным коллективом – некоторые из старейших сотрудников работают с нами уже 50 лет! С первого звонка в наш офис вас встретит живой человек, а не машина. Во время встречи вы встретитесь с профессиональным, вежливым техническим специалистом, который работает полный рабочий день — субподрядчиков нет. Они будут рады предложить образовательную поддержку и найдут время, чтобы объяснить вашу систему и все ее функции.

Служба поддержки клиентов

• Круглосуточная линия экстренной помощи. Наша команда примет во внимание любые неотложные потребности и подстроится под ваш график.
• Индивидуальное, уважительное обслуживание — вы действительно разговариваете с человеком, а не с машиной!
• Образовательная поддержка наших механиков. Наши установщики найдут время, чтобы объяснить вашу систему и все ее функции.

Удобство

• Избавляет от утомительного полива газона
• Обеспечивает наслаждение пышным газоном и красивым садом, избавляя от личных усилий
• Гарантирует постоянное и правильное увлажнение вашего ландшафта
• Регулирует увлажнение в оптимальное время дня для достижения максимальных результатов
• Снижает операционные расходы на обслуживающий персонал

Преимущества

• Устранение отходов воды
• Количество часов обслуживающего персонала сокращено
• Повышенный внешний вид
• Экономия личного времени
• Уменьшение счетов за воду
• Сорняки, вредители, болезни и повреждения вашего газона сведены к минимуму

Качество

• Предоставление самого современного оборудования и лучших материалов
• Своевременное, дозированное и надлежащее увлажнение из всех наших ирригационных систем
• Испытания на выносливость и единообразие всего нашего оборудования для обеспечения высочайших стандартов

Наши услуги

Отзывы

Просмотреть все

Ричард Х.

Уайтстоун, Нью-Йорк

23 мая 2022 г.

В отличие от товара, услугу купить сложнее всего. Автоматический полив — лучшая компания, с которой я когда-либо имел дело. Все мужчины работали в компании годами и работали вместе, как швейцарские часы. Я должен был сделать это много лет назад, вместо того, чтобы таскать по территории тяжелые шланги и разбрызгиватели. Скотт был профессионален и доступен. Весь опыт был легким и без проблем.

Дайан С

Роквилл Центр, Нью-Йорк

23 мая 2022 г.

Скотт пришел ко мне домой, чтобы рассчитать стоимость подземной спринклерной системы. Он потратил время, объясняя, как работает система и как компания будет ее устанавливать. Скотт был дотошен и относился ко мне так же, как к домовладельцу-мужчине. Я действительно ценю это. Это была одна из причин, по которой я пошел с его компанией. Установка прошла гладко, и я с нетерпением жду зеленого газона и красивых цветов этим летом и весной.

Шоннетт Т

Уитли Хайтс, Нью-Йорк

23 мая 2022 г.

Скотт потрясающий, очень профессиональный. Не пытался продавать или что-то еще, он просто изложил все это для меня. Он даже ответил на мой звонок в свой выходной день, когда у меня были вопросы. Он был на хоккейном матче. Спасибо, Скотт 🙂 Очень искренне. Дебора — милашка. Очень полезно и смешно. Люблю этих парней. Абсолютные плюсы. Они дают вам время и придерживаются его, то же самое с ценообразованием. Доставлено, как обещано!

Stacie H

Хиксвилл, Нью-Йорк

23 мая 2022 г.

Компания профессиональная и надежная. Несмотря на то, что у нас не было много проблем с спринклерной системой, каждый раз, когда у нас возникали вопросы или проблемы, мы получали быстрый ответ. Мне также нравится, что они жертвуют часть годовой платы за обслуживание на благотворительность. Рекомендую эту компанию всем, кто заинтересован в установке системы полива.

Шон Г.

Литл-Нек, Нью-Йорк

23 мая 2022 г.

Автоматический полив с самого начала был профессиональным и вежливым. Они предложили очень конкурентоспособную цену (лучшую с хорошей маржой) и подкрепили ее высококачественной работой. Один из техников, выполнявших установку, проработал в компании почти 30 лет, и это показало то внимание, которое он и его команда проявили при установке нашей системы. Они позаботились даже о мельчайших деталях, например, подмести мелкий мусор из-за необходимости сверлить стену для водопровода, а затем должным образом заделать отверстие. Контроллер и используемые компоненты были самого высокого качества. Я мог бы заплатить больше и все равно был бы счастлив, но опять же, даже по цене, они были лучшими. Пожалуйста, будьте уверены, что вы попадете в хорошие руки с автоматическим поливом. Я счастлив рекомендовать их вам.

Сьюзи В

23 мая 2022 г.

Начнем с определенного рейтинга «ПЯТЬ ЗВЕЗД»! Мы использовали их в июле 2019 года для установки нашей спринклерной системы. Они проделали замечательную работу, и их работники были очень дружелюбны. Владелец, Скотт, который пришел, чтобы дать нам нашу оценку, был доступен все время. Перенесемся в настоящее время (апрель 2022 г.), и я могу сказать вам, что все равно дал бы им ⭐️⭐️⭐️⭐️⭐️ И Скотт, и Дебра всегда доступны. У меня была проблема, и они сразу же позвонили Дебре, и она исправила то, что мне было нужно, и их люди пришли ко мне домой, чтобы помочь мне. Я не знал, как включить спринклерную систему в приложении для мобильного телефона. ОЧЕНЬ РЕКОМЕНДУЮ ‼️‼️‼️

Антонио I

Вэлли-Стрим, Нью-Йорк

23 мая 2022 г.

Сервис, Сервис, Сервис. Отличный и быстрый ответ с момента, когда они предоставили цитату, чтобы ответить на мои вопросы. То, как они отвечают на телефонные звонки, говорит о том, что они ориентированы на обслуживание. Скотт отлично объяснил и ответил на мои вопросы, а Дебби была очень любезна при планировании установки. Бригада по установке была превосходной, они прибыли вовремя, они были организованы, эффективны, вежливы и убраны после того, как сделали работу. Карлос отлично объяснил систему и показал нам, как она работает. Как я сказал в начале, СЕРВИС, СЕРВИС и СЕРВИС.

Пол Ф.

Рослин, Нью-Йорк

23 мая 2022 г.

Сервис всегда был на высоте. Специалисты всегда прибывают в оговоренное время и дату. Ремонт всегда делался правильно с первого раза. Техники всегда были вежливы и профессиональны.

Дуглас С

Лонг-Бич, Нью-Йорк

23 мая 2022 г.

Отличный сервис из года в год. Представители, которых посылают, очень хорошо осведомлены и объясняют все, что они делают. С тех пор, как была установлена ​​система полива, она работала без нареканий.

Мишель Ф

Бруквилл, Нью-Йорк

23 мая 2022 г.

Я пользуюсь автоматическим поливом более 15 лет. Сервис на высоте!!!! Дебра всегда была профессиональна и дружелюбна, когда заботилась о моей спринклерной системе и вопросах обслуживания. Она на самом деле напоминает мне, когда пришло время открыть или закрыть мою систему !!!! Требуемые тесты обратного потока всегда выполняются и представляются своевременно. Технические специалисты хорошо осведомлены и отвечают на все мои экстренные вызовы в кратчайшие сроки !!! Я очень рекомендую их использовать.

Гэри Г.

Беллмор, Нью-Йорк

23 мая 2022 г.

Мы используем Automatic уже более 15 лет. Automatic надежен, компетентен, честен, заслуживает доверия, надежен, заботлив и когда вам нужна помощь ……… Automatic работает. Их политика обслуживания клиентов нереальна. ….. они всегда ДОСТУПНЫ, следя за вашими интересами, будь то планирование, ценообразование или просто предоставление разумных советов. Сегодня обслуживание клиентов почти исчезло, но у Automatic есть настоящие люди, которые помогут вам в вежливой, уважительной и учтивой манере. Снимаю шляпу перед человеком, который их нанимает. Я имел дело с Деборой Кан в течение многих лет. Дебора знает нас по именам, она всегда поможет, и хотя мы клиенты, мы чувствуем себя семьей. Брава вам, Дебора, весь персонал Automatic за хорошо выполненную работу.

Крейг К.

Меррик, Нью-Йорк

23 мая 2022 г.

Иметь дело с этой компанией одно удовольствие. Они установили мою систему 20 лет назад, и я никогда не оглядывался назад. Я вижу их два раза в год, когда они открывают и закрывают систему. Они всегда приходят по расписанию. Они всегда присылают дружелюбных, знающих техников. Цена разумная. Сервис безупречен. Грузовики чистые и укомплектованы всем необходимым для работы. Я даю автоматическому орошению мою самую высокую рекомендацию.

Роберт С

Кингс Парк, Нью-Йорк

23 мая 2022 г.

Компания Automatic Irrigation Design заботится о наших системах орошения уже много лет. У нас 17 оросительных систем, 260 зон и более 2500 оросительных головок. От мелкого ремонта до проектирования больших систем они были великолепны. Я очень рекомендую их. Университет Боба Конагана Адельфи

Дан

23 мая 2022 г.

Автоматическая ирригация установила для меня полную систему в 2011 году, заменив все предыдущие линии и разбрызгиватели. У меня была расширенная политика обслуживания с ними, и я очень доволен их обслуживанием. Специалисты по обслуживанию всегда приходят на запланированные встречи и решают несколько проблем, с которыми я сталкивался в профессиональной усадьбе. С Деброй в их офисе приятно работать, как и с другими людьми из службы поддержки, которые отвечают на звонки и назначают встречи. Дэн

Шон

23 мая 2022 г.

Автоматический полив с самого начала был профессиональным и вежливым. Они предложили очень конкурентоспособную цену (лучшую с хорошей маржой) и подкрепили ее высококачественной работой. Один из техников, выполнявших установку, проработал в компании почти 30 лет, и это показало то внимание, которое он и его команда проявили при установке нашей системы. Они позаботились даже о мельчайших деталях, например, подмести мелкий мусор из-за необходимости сверлить стену для водопровода, а затем должным образом заделать отверстие. Контроллер и используемые компоненты были самого высокого качества. Я мог бы заплатить больше и все равно был бы счастлив, но опять же, даже по цене, они были лучшими. Пожалуйста, будьте уверены, что вы попадете в хорошие руки с автоматическим поливом. Я счастлив рекомендовать их вам.

Линда К

23 мая 2022 г.

Мы используем конструкцию автоматического полива уже почти 20 лет (с 2001 года)! Мы остановились у них из-за их отличного обслуживания и разумных цен. Их техники знают, что делают, а Дебра К. очень отзывчива, и с ней приятно иметь дело. Настоятельно рекомендуется!

Карен Р.

Западный Вавилон, Нью-Йорк

23 мая 2022 г.

Я работаю с автоматическим поливом с 2015 года. Я был готов работать на своем газоне и нуждался в расценках. Automatic вышла быстро и предоставила оценку моих потребностей с пониманием возможностей для роста/изменения. Другие компании не были столь тщательными и своевременными в своих оценках. Меня впечатлило их отношение ко мне как к новому клиенту. С годами я вносил изменения по мере развития моего ландшафтного дизайна. Они открывали мою систему каждый год и закрывали в конце года. Автоматический полив работал со мной на протяжении многих лет и обеспечивал отличное обслуживание клиентов и качество изготовления.

Рама Б.

Грейт-Нек, Нью-Йорк

23 мая 2022 г.

Я работаю с автоматическим поливом последние 20 лет. Они тщательны в своей работе и полностью профессиональны. Работа безупречна. Никаких жалоб вообще. Следите за их назначениями все время. Я очень рекомендую, если вы ищете какие-либо из вышеперечисленных услуг, пожалуйста, попробуйте их!!

Карма___55 !

23 мая 2022 г.

Скотт очень подробно рассказал о том, чего мы ожидали от их услуги по разбрызгиванию газонов. Монтажники приехали вовремя и закончили работу точно в то время, когда и планировали. Маурисио, главный установщик, даже починил электрическую проводку, которая оказалась неисправной, без дополнительной оплаты. Спринклерная система для газона – это установка и программирование. Маурисио смог очень хорошо объяснить это и запрограммировал разбрызгиватели на my. Хотя WiFi-приставка была заказана и еще не установлена, они все же смогли приступить к ожидаемой дате установки и заверили меня, что как только приставка будет доступна, они будут координировать установку. Автоматический полив уже давно работает, и причиной тому являются их знания, качество продукции и профессионализм.

Вальтрауд W

23 мая 2022 г.

Мне установили систему орошения. Весь процесс от продажи до установки прошел отлично. В процессе продажи на все мои ответы были даны подробные ответы. Как только я оформила заказ, была назначена встреча. Всегда было отличное общение между компанией и мной. В день установки работа прибыла вовремя и объяснила мне, что именно они будут делать. После завершения установки техник провел пробный запуск системы и объяснил мне, где расположены спринклеры. Я очень счастлив и доволен системой орошения и работой компании.

Арлин Г

Норт Беллмор, Нью-Йорк

23 мая 2022 г.

Будучи давним клиентом компании Automatic Irrigation Design, я всегда был впечатлен качеством специалистов, которые обслуживали систему орошения. На этот раз мне нужно было решить несколько проблем, и Фрэнк и его помощник Вик не только решили их, но и терпеливо объяснили мне (мне 9 лет).0 лет), что они сделали, чтобы сделать систему лучше. Я чрезвычайно благодарен им и вам за то, что вы наняли таких дружелюбных и опытных людей. Спасибо, что позволили мне наслаждаться моим садом, который я люблю еще много лет.

Ральф Г

Рослин, Нью-Йорк

23 мая 2022 г.

Автоматический всегда. С Деброй запись на прием становится очень приятным занятием. Все, кто приходит в сервис, очень приятные и объясняют, что может потребоваться сделать, если есть проблема. Я рекомендую автомат на протяжении многих лет, и все были очень довольны.

Райан Х

Хемпстед, Нью-Йорк

23 мая 2022 г.

Ваша компания была действительно профессиональна и честна в своей работе и ценообразовании

Steve H

Massapequa, NY

23 мая 2022 г.
