Подключение радиатора отопления к полипропиленовым трубам

Системы отопления в частных домах, многоквартирных зданиях и на других объектах в большинстве случаев создаются при использовании радиаторов нового типа. Они составная часть теплового контура, который все чаще монтируется из полимерной трубной продукции.

Эффективность и надежность работы современной обогревающей сети будет обеспечена только при правильном подключении радиаторов отопления к полипропиленовым трубам. Для этого полезно знать особенности монтажа. Разобраться в видах батарей и обвязки.

Содержание

Важность радиаторов в системе отопления
Виды современных радиаторов
Обвязка и подключения
Подключение радиаторов отопления полипропиленовыми трубами
Арматура и фитинги
Инструменты
Порядок установки
Вывод и видео по теме
Однотрубный контур, пошаговая видео инструкция
Двухтрубный контур, пошаговая видео инструкция

Важность радиаторов в системе отопления

В квартирах многоэтажных зданий не монтируется водяной обогрев под полом. Это обусловлено вероятностью возможного затопления жильцов на нижних этажах при нарушении герметичности системы и необходимостью увеличения толщины перекрытий. Поэтому для нагрева помещений проводится монтаж традиционных батарей отопления.

Радиаторы отопления в квартире

Тепло от нагретой воды передается воздуху в комнате именно через радиаторы. На теплопередачу влияет температура теплоносителя, площадь и материал отопительного прибора.

Модели в новом исполнении отличаются улучшеной конструкцией. Это позволяет их использовать независимо от схемы разводки отопительной сети. Подключение приборов осуществляется через входные и выходные патрубки.

Современные образцы также дополнительно оснащаются отводами воздуха, позволяющими устранять воздушные пробки в системе. Для этого нужно открыть пусковой клапан на самой верхней батареи.

Доработанная конструкция радиаторов облегчает эксплуатацию и повышает эффективность теплового контура здания. Новые модели позволяют выбрать оптимальную схему подключения.

Виды современных радиаторов

Отопительные модели нового образца — это ситемы в эргономичном исполнении. Они различаются способом крепления, материалом и схемой подключения к тепловому контуру.

Производители выпускают следующие популярные виды батарей:

Трубчатые или секционные приборы из стали. Оба типа устройств характеризуются одинаковой теплопередачей. Трубчатые модели имеют более привлекательный вид и стоят больше.
Приборы из алюминия, отличающиеся лучшей теплопередачей. Используются в системах с нейтральным теплоносителем. Среда с повышенной щелочностью и кислотностью отрицательно влияет на устройства.
Биметаллические радиаторы, изготовленные одновременно из алюминия и стали. Они обладают всеми преимуществами первых двух видов батарей. Эти модели устойчивы перед частицами песка и щелочью. Поэтому их цена выше других устройств.

В частных домах выполняется монтаж любых радиаторов. В квартирах же чаще проводится установка биметаллических секционных батарей.

Монтаж биметаллических радиаторов на полипропиленовые трубы

Ведь их приходится подключать к центральной отопительной сети, которая нередко перемещает теплоноситель с повышенной щелочностью.

Обвязка и подключения

При выборе варианта обвязки радиаторов учитывается:

максимально эффективное расположение батарей;
возможность снижения количества материалов;
существующий или создаваемый тип отопления на объекте (однотрубный или двухтрубный контур).

Рекомендуется прокладывать трубопроводы с минимальным числом поворотов. Это позволит уменьшить вероятность образования воздушных пробок и повысить устойчивость сети перед гидравлическими нагрузками.

Схемы отопления

При однотрубной системе выполняется поочередное подключение отопительных приборов. Лучшим вариантом является схема с байпасами на каждой батареи. Они представляют собой перемычки между подающей и отводящей трубой.

На таких участках обязательно устанавливается запорная арматура. Этот вариант позволяет проводить ремонт радиаторов без отключения всей сети.

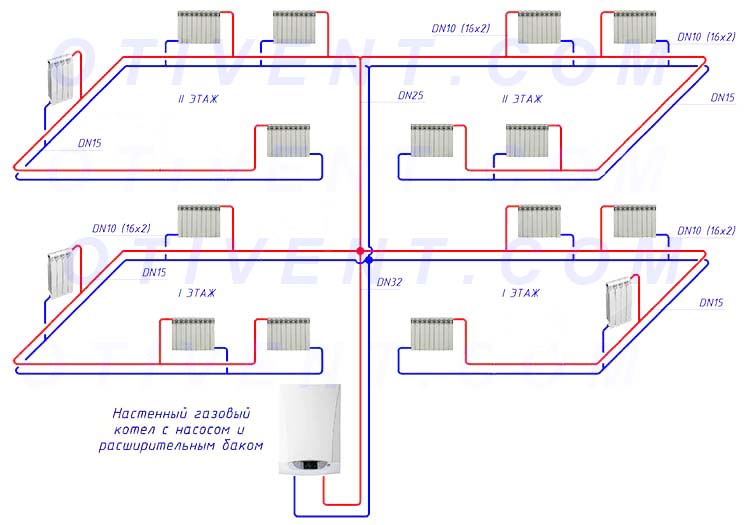

При 2-х трубной системе подключение батарей выполняются параллельно или последовательно. Подача подводится к верхнему патрубку, а обратка подключается к нижнему коллектору радиатора.

Существует несколько популярных схем подключения батарей к тепловому ПП контуру:

Диагональный вариант, подразумевающий подвод нагретой воды к верхней части отопительного прибора, а ее отвод от нижнего патрубка с другой стороны. Это позволяет теплоносителю проходить все секции и равномерно нагревать батарею.
Боковой способ, при котором подключение подачи и возврата происходит с одной стороны радиатора. Патрубки с противоположного торца не используется для соединения радиатора с отопительным контуром.
Нижнее соединение, предполагающее подвод подающего и обратного трубопровода к нижним патрубкам батареи, но с разных торцов. Этот вариант часто применяется в коттеджах при однотрубной горизонтально расположенной системе, монтируемой по периметру здания.

При подключении радиаторов учитывается линейное расширение полипропилена во время нагрева. Поэтому при монтаже сети проводится установка кольцевых или П-образных компенсаторов, уменьшающих такой эффект.

Подключение радиаторов отопления полипропиленовыми трубами

При осуществлении соединения радиаторов отопления с полипропиленовыми трубами применяется специальные приспособления.

Арматура и фитинги

Устройства для отключения и регулирования теплопередачи:

Шаровые краны, устанавливаемые на подаче и возврате в близости от батарей. Их монтаж также выполняется на байпасе однотрубной системы. Этот тип арматуры в прямом и угловом исполнении позволяет только перекрыть трубопроводы. Устанавливать вентиль в промежуточное положение нельзя, так как это приведет к его разрушению.
Дроссели, позволяющие регулировать подачу нагретой воды и изменять вручную теплоотдачу отопительного прибора. Снижение температуры в помещении происходит примерно через 2 часа после прикрытия вентиля.
Термостаты — это дроссели с регулятором температуры. Они для автоматического регулирования подачи нагретой среды с учетом заданных параметров. С ними удается постоянно поддерживать температуру независимо от погоды на улице.

Чтобы соединить запорную арматуру с радиатором, применяются американки с резьбой, накидной гайкой и патрубком из полипропилена. Используются также в зависимости от схемы монтажа тройные муфты комбинированного типа.

Соединение радиатора отопления с полипропиленовой трубой

Они имеют два конца под пайку и один отвод с резьбой. Еще применяются ПП тройники с одним уменьшенным отверстием.

Инструменты

Подключение теплоносителей выполняется при использовании специальных инструментов и расходных материалов:

специальный паяльник для соединения ПП деталей;
труборез;
набор ключей;
паста, лен или фум лента.

Порядок установки

Процесс подключение каждой батареи проводится последовательно:

устанавливается запорная арматура вместе с резьбовой частью американок;
ПП трубы для отопления нарезаются требуемой длины и закрепляются в штробах или на стене с зазором 20-30 мм от несущей конструкции;
батарея фиксируется на кронштейнах;
ПП фитинги и отрезки труб спаиваются между собой;
накидные гайки американок закручиваются сначала рукой, а потом дотягиваются без лишнего усилия с помощью ключа.

ПП трубы фиксируются в соответствии с проектным уклоном. На подводящих и отводящих трубопроводах должны отсутствовать предварительно напряженные участки.

Вывод и видео по теме

Трубы ПП позволяют проводить подключение радиаторов отопления даже неопытному человеку. Монтаж выполняется в соответствии с проектом и при соблюдении основных правил.

В особенностях соединения батареи с ПП трубопроводами поможет разобраться видео.

Однотрубный контур, пошаговая видео инструкция

Двухтрубный контур, пошаговая видео инструкция
