Подключение теплого пола к электричеству своими руками
Подключение теплого пола становится особенно актуально в холодное время года в помещениях с недостаточным обогревом, например, в ванной комнате или кухне и коридоре. Для того, чтобы не совершить ошибку при подключении электрических теплых полов необходимо разбираться в способах их подключения, возможных вариантах исполнения и принципе действия.
Теплый пол различается на два основных вида: электрические и водные. Водяной пол представляет собой отопительную систему, которая нагревает поверхность благодаря потоку горячей воды, нагревающаяся от котла или системы центрального отопления. Подключение водяных теплых полов несколько отличается от электрических.
Схема установки системы водяного теплого пола:
- Закладывание трубопровода должно производится на теплоизоляцию в цементной стяжке. Также стоит учесть и монтаж коллекторного шкафа – устройства, необходимого для совмещения системы теплообеспечения квартиры с трубопроводом.
Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления. - После этого подключают трубу с разветвлениями – коллектор. Его вход совмещают с вентилями. К выходам по бокам трубы присоединяются металлические контуры с помощью фитингов. К коллекторному выходу рекомендуется закреплять сливной разветвитель с воздухоотводчиком. Благодаря нему система будет защищена от попадания внутрь воздуха, а с помощью сливного крана при необходимости можно избавить трубу от воды.
Чтобы установить коллекторный шкаф необходимо проделать отверстие в стене на уровне пола и как можно ближе к центру комнаты, размером примерно 55х35х10см. В это место будет установлен сам шкаф. Далее в него помещаются конец подающей и возвратной трубы. С помощью труб обеспечивается циркуляция воды: подающая трубы направляет поток воды в полы, а возвратная – в котел, для очередного нагрева. На трубы устанавливаются специальные зажимы с вентилями, которые предохраняют систему при возможном отключении квартиры от системы общего отопления.Подключение теплого пола может производиться двумя способами:
- Трубы укладываются параллельно. Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.
- Спиральный метод прокладки подразумевает собой монтаж трубы по спирали, где подающая и возвратная трубы укладываются параллельно. Таким образом труба с горячей водой компенсирует холодную. Данная схема подходит для помещений с большой площадью.
Используя такую схему монтажа труб, нужно учесть, что максимальная температура скапливается в самом начале, поэтому эту часть трубы следует укладывать рядом с наружными стенами или окнами.Плюсами водяного обогрева полов является минимизация затрат на его монтаж, возможность установки системы под любой пол (плитка, ламинат, линолеум, ковры), большая экономия электроэнергии, отопление помещения не будет зависеть от перебоев в электросетях.
Но и здесь есть своим недостатки. Из-за подключения теплого водяного пола к системе центрального обогрева, можно перекрыть доступ горячей воды соседям, так что такой вид обогрева не подходит в многоквартирных жилых домах. Также, будет отсутствовать возможность самостоятельной регулировки температуры потока горячей воды.
Электрический теплый пол
В случае с электрическими теплыми полами их работа зависит от подключения к электричеству. Электрические полы действуют по принципу преобразования электроэнергии в тепло посредством сопротивления проводника. Теплый электрический пол включает в себя несколько простых элементов:
- нагреватель (мат или кабельная система).
- датчик регулировки температуры.
- термолегулятор.
Схема подключения электрической системы отопления не вызывает особых трудностей. Перед началом монтажа необходимо определиться с мощностью будущего отопления. На это влияет метраж помещения, вид обогревания и тип комнаты (склад, жилое помещение, балкон).
Теплый электрический пол можно использовать даже в качестве основного источника тепла в квартире. Также нужно знать, что электрический теплый пол может работать посредством кабелей или инфракрасной пленочной системы. Используя бетонную стяжку пола, в качестве обогрева используют кабель, а под плитку подойдут пленочные нагреватели (маты). Основным механизмом работы обогревательной системы является терморегулятор. Зачастую, схема установки проводов терморегулятора указывается в техническом паспорте устройства. Его установка происходит достаточно легко и выполняется без особых знаний и навыков. В одножильную конструкцию к термостату подключается «холодный» конец провода. В двухжильной – кабели замыкаются в цепь.
Схема присоединения теплого электрического пола с кабелем:
- Для начала необходимо выровнять поверхность под теплый пол и очистить ее от строительного мусора. Вдоль стен закрепляется демпферная лента и укладывается слой теплоизоляции. Укладывание кабеля можно производить на поверхность без утепления.
- Далее прокладывается сам нагреватель. Для лучшего удержания кабеля, под него подкладывают монтажные ленты. Одним из популярных способов укладывания кабеля змейкой. Электрический теплый пол продается уже в готовом уложенном виде.
- Равномерно уложив рулон, можно приступить к этапу его закрепления. Края сетки не должны находится у стен ближе чем 10см.
- Установить термодатчик на расстоянии около 40см от конца витков нагревательных элементов.
- Произвести испытание сопротивления устройства, которое должно соответствовать указанному в техпаспорте.
Укладывание кабеля можно производить на поверхность без утепления.Как установить теплый пол на матах?
Для монтажа такого пола не нужно обладать серьезными навыками по монтажу. Установка происходит почти также, как и с кабельным, но немного отличается:
- Маты раскладываются по предварительно очищенной поверхности.
- Уложенную систему заливают бетонным раствором или специальным клеем при последующем накладывании плитки.
- Пол не должен иметь термоизоляцию, т.к это может послужить перегревом системы.
- Соединительная муфта должна располагаться внутри пола (стяжки).
- Электропол получает энергию от отдельных электрических линий, снабженных защитным автоматом.
- Термостат должен иметь мощность больше, чем нагревающий элемент. При невозможности произвести новый расчет, для системы устанавливаются отдельные терморегуляторы.
- Пленочные системы должны коммутировать термостат с остальными элементами сети.
- Датчик температуры может быть встроенным, выносным или для замера температуры воздуха. Последовательность выполнения работ при укладке электрического теплого пола
- После окончания монтажа, теплый пол проверяют на работоспособность, начиная с минимальной температуры, постепенно увеличивая нагрев. После удачного испытания можно начинать закладку плитки.
схема соединения от А до Я
Теплые полы благодаря своей универсальности использования, эффективности и надежности получили широкое распространение на рынке. Но беспроблемность эксплуатации этого отопительного оборудования будет напрямую зависеть от правильного монтажа. Подключение теплого пола может выполняться по различным технологиям — с использованием специальных терморегуляторов или в электросеть, через щиток и защитное устройство.
При правильном монтаже, теплый пол долго будет служить своим хозяевамОписание системы отопления
Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.
Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества.
В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.
Даже при минимальном опыте работы правильно подключить теплый пол можно своими руками, сэкономив на услугах профессионалов.Подключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям
Выбор мощности
Перед тем как подсоединить теплый пол к регулятору и щитку, необходимо приобрести все используемые нагревательные маты, соединительные кабели и терморегуляторы. Расчет мощности оборудования можно выполнить самостоятельно с учетом следующих факторов:
- тип помещения;
- использование обогрева в качестве основного или дополнительного;
- площадь пола в комнате.
Рассчитывая необходимую мощность теплых матов, нужно брать во внимание лишь полезную площадь помещения, где будет находиться человек. Это позволит правильно подобрать используемое оборудование, а в последующем исключит перерасход электроэнергии на обогрев дома. Например, из площади кухни вычитают поверхность, которую занимает холодильник, мебель и другие предметы. Аналогичные расчеты выполняют в холле, прихожей или спальне.
Если теплый пол будет использоваться в качестве основного источника обогрева, на квадрат площади должно приходиться около 150−170 кВт тепловой мощности.
Для дополнительного отопления норма мощности уменьшается до 130 кВт на квадрат. В зависимости от типа помещения, желаемой температуры и ряда других факторов можно увеличивать или уменьшать рассчитанный показатель.
В этих видео вы узнаете о нюансах подключения теплого пола:
youtube.com/embed/6mG8OOMAAsU» allowfullscreen=»allowfullscreen»> Подключение с терморегулятором
Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.
Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.
Терморегулятор поможет сэкономить электроэнергиюДомовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.
Терморегуляторы могут выполняться в 2 вариантах: электронные и механические.
Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.
Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

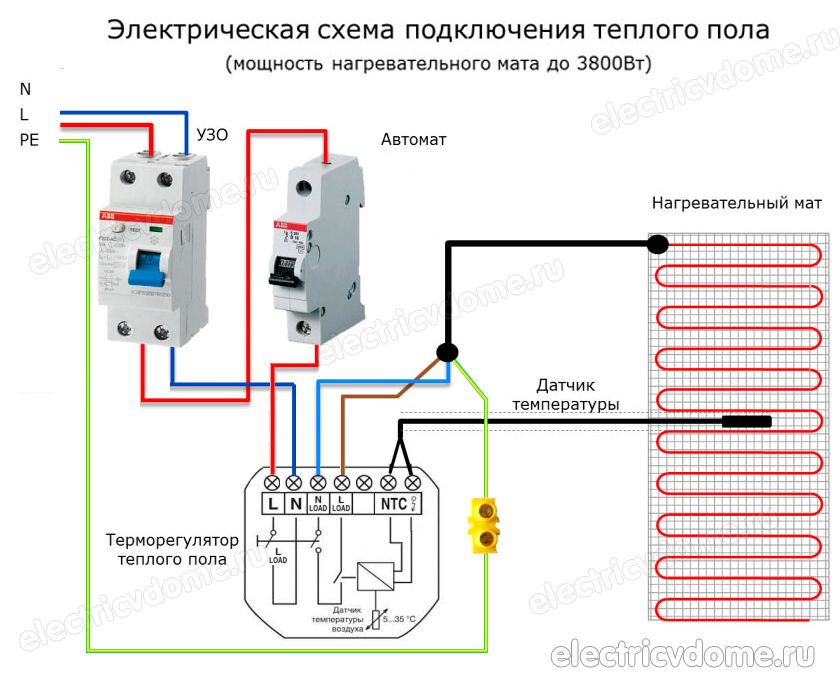

Стандартные терморегуляторы подключаются следующим образом:
- в первую клемму подключают фазу сети;
- вторая клемма — заземление;
- третий и четвертый выход — жилы нагревательных элементов;
- на пятую клемму устанавливают таймер автоматики;
- к шестой и седьмой подключают температурные датчики.
Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.
Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.
Правильно настроенная система не потребует какой-либо отладки и способна функционировать в полностью автономном режиме на протяжении многих лет.
В этом видео вы узнаете, как подключить теплый пол:
Укладка кабельного нагрева
При укладке кабельного нагрева выполняется выравнивание базовой поверхности, вдоль стен комнаты крепят демпферную ленту.
На выровненное основание и уложенную теплоизоляцию устанавливают тепловой электрокабель. Нагревательный элемент фиксируют монтажной пеной, после чего провода подключают к термостату и датчику температуры.
Схема подключения теплого электрического пола будет различаться в зависимости от использования одножильного или двужильного нагревательного кабеля. К термодатчикам в первый разъем подключается фаза ноль, во второй — «плюс» от щитка или розетки, к третьему и четвертому присоединяется нагревательный кабель. Если термостат поддерживает работу с температурными датчиками, то их подключают в отдельный вход, специально предназначенный для этого.
После подключения кабельного нагрева выполняется его тестовый запуск, с помощью мультиметра проверяется сопротивление у каждого элемента. И лишь после этого пол заливается цементной стяжкой, поверх которой кладут напольный материал. Правильности монтажа и работоспособности всей системы необходимо уделить должное внимание, так как в последующем провести ремонт и подключить нагрев заново будет затруднительно.
Теплый водный пол
У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.
Конструктивно водная схема подключения теплого пола включает следующие элементы:
- Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
- Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
- Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
- Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
- Электропривод водяного коллектора для управления клапанами нагревательных контуров.
- Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
- Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
- Выносной терморегулятор, который управляет работой автономного котла.
Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.
Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.
В системах, где не применяются такие защитные баки, существует риск разрыва контура по соединениям и фитингам, что приводит в последующем к сложному и дорогостоящему ремонту.
Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.
Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.
Перед самостоятельным монтажем теплого пола необходимо изучить инструкциюУправлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу.
В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.
Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности. Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения.
В этом видео вы узнаете о главных ошибках при монтаже теплого пола:
