Как сделать автополив газона: своими руками, схема

Многие делали насадки на поливочный шланг из бутылок или нечто, отдаленно напоминающее капельный полив, путем продырявливания шланга. Полученные устройства годились для полива, но не были долговечны, а главное — не работали достаточно эффективно. Мы расскажем, как сделать настоящий автополив газона своими руками. Собрать рабочую систему можно как из предназначенных для этого элементов, так и из подручных материалов.

Система автополива газона своими руками

Когда решение делать все своими руками принято, настало время изучить вопрос. Важно учесть такие нюансы, как частота расположение дождевателей, время полива, его продолжительность. Живые растения чувствительны как к недостатку влаги, так и к ее избытку, а значит ошибка в расчетах может стоить вам газона или грядок.

Чтобы собрать систему автополива на даче из пластиковых труб (ПНД), обратите внимание на размеры территории вашего сада. Если его размеры не превышают 19 соток, то хватит диаметра 25-32 мм, если же он больше — нужен диаметр около 40 мм.

Также потребуются дождеватели и спринклеры, клапаны, насос и накопительная емкость, капельные шланги для медленного полива (если у вас есть грядки или теплицы). Помимо этого нужен будет контроллер, для управления поливом, и погодные датчики. Подробнее об этом мы рассказываем в других статьях блога.

Автополив своими руками для газона схема

Для любого строительства требуются проекты, иначе вместо упорядоченной, работающей системы, вы получите хаус, который не многим лучше полива вручную. Найдите или составьте план участка, с учетом всех построек и зеленых насаждений. Поверх вами будет нарисована схема системы полива. В ней должны быть отмечены все магистрали, дождеватели, шланги и водорозетки. На новом участке прокладка труб будет более проста — не потребуется затрагивать растения. Если же участок уже обжит, будьте осторожнее, и главное, учтите все крупные деревья и кустарники в плане. Также важно, чтобы в будущем на растения не падали струи воды из дождевателей — они могут их повредить.

Следующим шагом будет разметка на местности в соответствии с составленной схемой. Для этого подойдет цветной или белый шнур и колышки. Натяните его между колышками так, чтобы он не свисал и не мешал вам в дальнейшем. Учитывайте, что копать вы будете с одной стороны шнура. При этом не забывайте все время сверяться со схемой.

Глубина канала — примерно 25 см. Вам могут мешать камни и коренья. Некоторые из них по тем или иным причинам невозможно ликвидировать. В таком случае, придется скорректировать план. Обязательно отметьте это на плане, чтобы в дальнейшем не запутаться.

Как правильно проложить магистрали

Главная подающая воду к распределительным клапанам линия должна иметь больший диаметр, нежели трубы для полива. Количество точек распространения воды (дождевателей) рассчитывается исходя из мощности вашего насоса, его производительности, количества потребления дождевателями воды. Иными словами, суммарная мощность распространителей воды должна быть меньше мощности насосного оборудования.

Это необходимо для более равномерного полива. Если это не учесть, по мере удаления от насоса дождеватели будут давать все меньший напор воды.

Копая землю на озелененном участке, нужно предусмотреть защиту растений — долгий контакт травы с выкопанной почвой провоцирует отмирание газона,  который после придется заново засеивать. Есть действенный метод, который поможет защитить траву:

• вдоль разметочного шнура продольно делаются проколы почвы на всю длину;
• вырезаются кубы земли, а затем укладываются возле траншей;
• раскопка земли и укладка магистралей происходит последовательно для каждого участка, чтобы не оставлять землю раскопанной надолго.

 Идеальной здесь будет титановая лопата, так как к ней меньше налипает земля.

Дно траншей ровняют, а затем кладут трубы. Если вы купили шланг в бухтах, разложите его на земле, чтобы дать распрямиться перед укладыванием на дно ямы. Особенно важен этот параметр, если вы ведете работы при температуре ниже +15˚C, так как ПНД труба в такую погоду более жесткая.

После укладки магистралей, ее фрагменты соединяются переходниками (фитинги). Согласно проекту, монтируются дождеватели (радиус распространения ими воды должен быть учтен на схеме). Линии труб соединяются клапанами с источником подачи воды.

Откуда берется вода?

Самая важная часть — то, как будет подаваться в систему вода. Для этого вам потребуется накопительная емкость, а также насос. Она будет наполняться из водопровода или же скважин. После, с помощью насоса, вода будет поступать в систему.

Уровень наполнения емкости регулирует поплавочный клапан, который помогает наполнять емкость в процессе полива. Воды в накопительной емкости должно быть примерно на 30% больше, чем требуется на единоразовый полив всей территории. Например, для территории 20 м² требуется объем примерно в 200 л (±50 л).

Участок делится на небольшие зоны, отделяемы электромагнитными клапанами, для последовательного полива. Программа открытия и закрытия клапанов настраивается в контроллере, туда же подключаются датчики дождя и температуры, чтобы приостанавливать полив в зависимости от погодных условий. Настройте полив на утреннее время или вечерние часы. Для разных растений это время может отличаться.

Как самому сделать автополив газона?

Мы описали классическую схему создания автополива на вашем участке. При правильном распределении воды по участку и соблюдении всех рекомендаций, вы получите отличную, рабочую систему.

Конечно, вы можете найти не один форум, где используют найденные на даче материалы. Но если на видео все отлично работает, это еще не значит, что полученный автополив действительно жизнеспособен. Покупайте хорошие материалы и следуйте советам профессионалов, чтобы не тратить время и силы зря.

Монтаж системы автоматического полива газона своими руками

Система автоматического полива газона

Система автоматического полива газона

О системе автоматического полива растений мы уже говорили, предоставляя вашему вниманию ее сущность, составные части, а так же наиболее качественных производителей. Хотелось бы добавить, что монтаж системы автоматического полива своими руками является весьма трудоемким процессом, требующим массы расчетов, денежных затрат на покупку составляющих системы автополива, а так же времени на осуществление монтажа.

Несмотря на это, создание автоматического полива газона своими руками позволяет сэкономить достаточно много денег, а так же набраться опыта в данной сфере, что пригодиться в будущем для  самостоятельного ремонта и обслуживания системы, что так же сэкономит ваши деньги.

Как сделать систему автоматического полива газона своими руками?

Создание системы автоматического полива газона своими руками

Составляющие элементы системы автополива газона

Как мы уже говорили, создание системы автополива газона является трудоемким процессом, но если вы все же настроились на данную работу, необходимо приобрести следующие элементы системы автоматического полива газона:

• Насосная станция
• Фильтры тонкой очистки
• Регуляторы давления
• Электромагнитные клапана
• Трубы ПНД
• Дождеватели
• Контроллеры

Кратко рассмотрим предназначение и нюансы выбора каждого из элементов автоматической системы полива газона.

Насосная станция необходима для того, что бы создать достаточное для полива газона давление, т.к. зачастую центральный водопровод не обеспечивает такое давление. Выбор насосной станции, как и других элементов системы автоматического полива газона, необходимо осуществлять после составления проекта и расчета необходимого потребления воды. На основе всех этих данных подбирается оптимальная производительность насосной станции, которая сможет обеспечить полив всего участка либо его части (если площадь полива большая).

Фильтр тонкой очистки. Очень часто источником водоснабжения дачи служит самодельная скважина на участке. Если осуществлять полив газона водой со скважины без предварительной очистки воды, дождеватели быстро выйдут из строя, т.к. забьются мелкими песчинками. Фильтр тонкой очистки поможет избавиться от этой проблемы.

Регуляторы давления используют в том случае, если система автоматического полива газона состоит из поливальных головок (дождевателей) различного вида.

В этом случае каждый дождеватель имеет свое определенное рабочее давление, которое и устанавливается с помощью регулятора давления. Так же данные элементы полива используются при создании системы капельного полива растений.

Электромагнитные клапана вместе с контроллерами необходимы для того, что бы можно было поочередно поливать определенные зоны участка. К примеру, если газон имеет большую площадь и производительности насосной станции не хватает для полива всего газона, можно осуществить полный полив в 2-3 шага, поочередно поливая каждую секцию. С помощью контроллера устанавливается время открытия/закрытия определённого электромагнитного клапана, который подает воду на дождеватель.

Трубы ПНД (полиэтилен низкого давления) являются транспортной магистралью воды от источника водоснабжения к дождевателям. Для создания системы автоматического полива газона своими руками необходимо выбирать трубы различного сечения от источника водопровода к дождевателю с уменьшением сечения.

Дождеватели являются исполнительным органом системы автополива газона. Они находятся в почве и выдвигаются на 15-20 см вверх во время полива газона, после чего снова прячутся. Существуют статические и роторные дождеватели. Первые осуществляют полив определенного сектора, а роторные вращаются и заливают газон вокруг себя на определенный (рабочий) радиус.

Дождеватели, спрятанные в почве

Создание проекта автоматической системы полива газона

Проект автоматической системы полива газона

Составляющие элементы системы автополива газона

Для удобства восприятия информации разобьем этот этап на под этапы:

1. Составляем план газона. Первым делом необходимо начертить схему всего участка с указанием площадки газона, которую будем поливать. Так же на схеме указываем, какие участки сада поливать не допускается (к примеру, зоны отдыха, садовые постройки, ограждение и т.д.). Ну и в результате разбиваем поливаемую площадку на несколько прямоугольников.

2.Расчитываем пропускную способность трубопровода.  Для этого измеряем диаметр трубы источника водоснабжения (к нему мы будем подсоединять трубопровод системы автоматического полива газона). Исходя из определенного диаметра, устанавливаем табличную пропускную способность трубы (в Интернете есть специальные таблицы), после чего перекрываем все разветвления и устанавливаем производительность нашей трубы опытным путем (количество литров в минуту). На основании этого подбираем оптимальный диаметр трубопровода для системы автоматического полива.

3. Определяем место дождевателей на участке. Т.к. на сегодняшний день дождеватели имеют различный радиус действия, вплоть до 25 метров, подбираем количество и место установки дождевателей на участке. Для этого на имеющемся плане газона, циркулем в масштабе отчерчиваем круги (радиусы действия выбранных вами дождевателей). Каждый дождеватель имеет  свое рабочее давление, расход воды и небольшую погрешность в рабочем радиусе. Давление в трубопроводе мы уже рассчитали, только следует учитывать, что по всему трубопроводу образуются небольшие потери давления (10-15%), их необходимо учитывать при установке регулятора давления. Исходя из расхода воды одного дождевателя, подбираем необходимое количество поливочных головок на основании производительности насосной станции и количества секций по поливу газона. Отмечаем группы одновременно работающих дождевателей на плане (к ним в дальнейшем будет подсоединен один электромагнитный клапан).

4.  Определение места установки электромагнитных клапанов и контролеров. Как мы уже сказали, к одной группе дождевателей (секции полива) необходимо подсоединить один электромагнитный клапан. Разветвление трубопровода на секции полива рекомендуется осуществлять в одном месте, что бы все электромагнитные клапана находились вблизи друг друга (для удобства ремонта и обслуживания). Если вы выбираете контроллер автоматического управления системой полива газона, место его установки должно быть защищенным и в то же время с этого места должна хорошо просматриваться вся система полива.

5. Планировка главного трубопровода и разветвлений. Последним этапом создание проекта автоматической системы полива газона является планировка «сетки» трубопровода. Этот этап является ответственным, т.к. неправильная планировка закладки труб может привести к большим потерям давления, расходу материала (а это повышенные денежные расходы) и слабой эффективности работы полива.  На проекте полива газона линиями размечаем места прокладки магистральной трубы и разветвлений. Обращаем ваше внимание на то, что трубы должны как можно реже перегибаться и прокладываться к дождевателям по наикратчайшему пути. Еще один важный момент – диаметр трубы. Магистральная труба должна быть большего диаметра, чем разветвляющийся от него трубопровод.

6. Проверка проекта. Созданный проект автоматического полива газона необходимо еще раз проверить, что бы зона действия дождевателей обеспечивала полив всего газона, производительности насосной станции хватало на полив и т.д. После окончательной проверки можно подбивать смету на материалы и оборудование, после чего идти за покупками и осуществлять монтаж системы автоматического полива газона своими руками.

Монтаж и первый запуск системы автоматического полива газона своими руками

Итак, сначала размечаем территорию газона согласно имеющемуся плану: отмечаем место прокладки труб, установки дождевателей и т. д. Далее по размеченным линиям вырываем траншеи под закладку трубопровода. Лучше всего, если глубина траншеи ниже глубины промерзания грунта (около 1 метра), но в этом случае повышается трудоемкость работ. Разрешается укладывать трубы на глубину 30 см, но с небольшим уклоном и созданием дренажных клапанов в найнизших точках (для стока воды с системы во время зимней консервации системы). Далее на поверхности вся трубопроводная магистраль и клапаны соединяются (с помощью фитингов) и укладывается в траншею. Не спешим засыпать траншею, сначала подаем воду в трубопровод и проверяем герметичность системы (заодно и очищаем трубопровод от грязи), если все нормально, накручиваем дождеватели и засыпаем готовую систему автоматического полива газона.

Ну и, в конце концов, регулируем направление полива дождевателей и наслаждаемся системой полива газона созданной своими руками! Остается только обслуживать систему (чистить фильтры, поливочные головки, а так же консервировать всю систему на зимний период).

Нормы полива газона

Еще одна вещь, которую вы должны знать – нормы полива газона (общепринятые рекомендации по поливу газона), они гласят следующее:

1. Полив газона должен осуществляется 1 раз в 3 дня, максимум 1 раз в неделю.
2. Поливать газонную траву необходимо в вечернее либо утреннее время, т.к. вода в это время не так быстро испаряется. Лучше всего поливать газон вечером.
3. Достаточным является полив газона, если почва насытилась водой на глубину 30-50 см.
4. Запрещается поливать газон открытой струей, необходимо использовать насадки-распылители ( к системам полива газона это не относится, там установлены дождеватели)
5. На 1 м² воды необходимо от 12 до 15 литров воды, если меньше – газону будет недостаточно влаги, больше – переизбыток, трава начнет гнить.

Вот и все, что вы должны знать о монтаже системы автоматического полива газона своими руками,  а также об уходе за газонной травой!

Как сделать дешевую и простую систему полива газона

Смотрите это: Соберите автоматическую систему полива газона по дешевке

01:50

Владение загородным домом имеет свои преимущества. Необходимость постоянно поливать газон не входит в их число. Вы должны посвящать несколько часов каждую неделю, стоя за садовым шлангом или работая с разбрызгивателем. Если вы этого не сделаете, ваша трава пострадает, а сорняки обязательно вторгнутся. Конечно, один из способов избежать этой рутинной работы — сбрасывать тысячи на подземную оросительную систему, но есть и другой способ.

Вот мой быстрый и грязный метод «сделай сам», который на самом деле довольно эффективен, но стоит менее 100 долларов. Все, что вам понадобится для этой установки для полива газона, — это наружный кран, садовый шланг, несколько готовых деталей и один замечательный гаджет для разбрызгивания.

Проблема с газонами

На самом деле их не один, а много. Самым большим препятствием для хорошего здоровья газона является отсутствие регулярного полива. Я заметил эту проблему на своем собственном газоне в течение долгих дней лета (конец июля и август), когда погода здесь, в Луисвилле, штат Кентукки, самая жаркая, с высокой влажностью, но недостаточно дождя.

Именно на этих участках небольшие участки моей зеленой лужайки начали становиться коричневыми. Хотя это и не было признаком истинной гибели травы, это указывало на то, что мой газон находился в состоянии стресса и реагировал на это переходом в состояние покоя. Это открывает путь для агрессивных захватчиков, таких как сорняки, насекомые и другие паразиты.

Поскольку мне не посчастливилось иметь дом с причудливой системой орошения, я решил эту проблему, полив дешевым осциллирующим спринклером. К сожалению, ограниченный радиус действия вынудил меня менять положение разбрызгивателя по крайней мере два, а иногда и три раза в неделю, чтобы эффективно покрыть весь мой двор.

Еще одна неприятность заключалась в том, что если я не встану на рассвете в воду, то потеряю большую часть своих усилий на испарение под жарким дневным солнцем. Либо так, либо я буду способствовать росту неприятной плесени и грибка, если буду запускать разбрызгиватель слишком близко к ночи.

Полив газонов MacGyver’d

В основе моей импровизированной установки лежит комплект для разбрызгивания Quick-Snap стоимостью 45 долларов.

Это уникальное устройство представляет собой вращающийся разбрызгиватель с приводом от воды, предназначенный для выброса воды примерно на 40 футов (в зависимости от давления воды). Его направление и поворот также регулируются для покрытия газонов всех размеров.

Увеличить изображение

Разбрызгиватель Quick-Snap приводится в действие водой и вращается.

Tyler Lizenby/CNET

Чтобы автоматизировать полив и исключить отчеты о работе дождевателей ранним утром, я выбрал таймер Orbit Single Dial Hose Faucet Timer за 29 долларов. Устройство представляет собой водяной клапан, соединенный с электронным таймером на батарейках. Хотя это и не интеллектуальное устройство в сегодняшнем современном языке (нет подключения к Интернету или ссылок на сетевые объекты), у таймера достаточно мозгов, чтобы управлять моим разбрызгивателем по расписанию.

Orbit также производит действительно умный таймер с подключением к шлангу B-Hyve, но он стоит немного дороже. Базовая модель Bluetooth обойдется вам в 37 долларов, а комплект B-Hyve, связанный как с Bluetooth, так и с Wi-Fi, стоит 49 долларов. Кроме того, Orbit продает собственный шланговый спринклер с шестеренчатым приводом под названием h30-6. Он рассчитан на покрытие большей площади, до 80 футов. При цене 19 долларов этот гаджет стоит меньше, чем Quick-Snap. Тем не менее, он находится заметно над землей, а не под ней.

Увеличить изображение

Этот орбитальный таймер поливает по расписанию.

Tyler Lizenby/CNET

Остальные части моей системы состояли из вещей, которыми я уже владел, таких как стандартный 25-футовый садовый шланг (диаметром 5/8 дюйма) плюс несколько дополнительных предметов, которые я нашел в местном магазине товаров для дома, например, соединители для шлангов и запорные клапаны (от 3 до 5 долларов за штуку).

Соединение

Соединение всех частей моей новой системы домашнего полива было простым. Несмотря на то, что у меня слишком низкий внешний водопроводный кран, результат ремонта проседающего переднего крыльца, я все заработал за несколько часов. Я настоятельно рекомендую инвестировать в набор плоскогубцев для блокировки каналов и немного тефлоновой ленты, чтобы раздавить утечки, если они появятся.

С моими переходниками шланга, привинченными к концу моего наружного крана, я затянул таймер Орбиты на место. Следующим в цепочке был мой садовый шланг, который я подсоединил к таймеру. После этого я накрутил соединитель шланга Quick-Snap на другой конец садового шланга и вставил его в переходник на соединителе Quick-Snap.

Увеличить изображение

Возможно, вам придется использовать несколько переходников для шлангов.

Tyler Lizenby/CNET

Затем я выбрал место для разбрызгивателя в почве клумбы, обращенной к лужайке перед моим домом, и выкопал яму (около 7,5 дюймов в глубину и 4 дюйма в ширину). Затем с помощью комплектного металлического ключа (подойдет и отвертка), чтобы отрегулировать направление струи воды и сколько градусов вращения мне нужно. Полая стрелка на верхнем краю разбрызгивателя указывает его направление, а сплошная стрелка показывает, насколько повернется головка разбрызгивателя (от 9 до 10 оборотов). 0 и 360 градусов). Для своих целей я выбрал дугу полива чуть меньше 180 градусов, так как мой газон гораздо шире, чем длиннее.

Увеличить изображение

Поместите разбрызгиватель в землю.

Tyler Lizenby/CNET

Наконец, я установил орбитальный таймер на график полива: 6 утра в течение 1 часа, каждые четыре дня. Затем я широко открыл кран для быстрой проверки. Удовлетворившись своей зоной полива, я снова засыпал проделанное отверстие землей, которая скрывает большую часть разбрызгивателя из поля зрения.

Увеличить изображение

Установите график полива с помощью таймера.

Tyler Lizenby/CNET

Полив газонов стал проще

Должен сказать, что я впечатлен бюджетной системой полива газонов, которую я создал. Он не может сравниться с параметрами досягаемости и управления, которые предлагает серьезное высококлассное решение, поскольку они профессионально установлены и адаптированы к вашим конкретным потребностям. Тем не менее, примерно за одну двадцатую цены я теперь могу поливать 90 процентов переднего двора моего дома — неплохая сделка. Я также могу отодвинуть график полива на несколько дней назад, если идет достаточно дождя, просто нажав кнопку.

Увеличить изображение

Один разбрызгиватель вполне справляется со своей задачей.

Tyler Lizenby/CNET

И хотя моя установка не достигает края моего двора, у меня есть возможность установить до трех дополнительных разбрызгивателей Quick-Snap по дороге. Они могут быть соединены в гирляндную цепочку, чтобы функционировать как единое целое, или использоваться независимо друг от друга, когда это необходимо. Если бы я только мог так же легко избавиться от этих упрямых сорняков, но это уже другой проект.

Получите советы, необходимые для выращивания красивого и здорового сада, с помощью руководства по садоводству CNET.

Как сделать спринклерную систему своими руками

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 18.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Джопсток / Getty Images

Обзор проекта

Ваш газон – прекрасное дополнение к вашему участку. Чтобы ваш газон оставался зеленым и пышным, ему нужна вода. Профессионально установленные подземные ирригационные системы обеспечивают полное покрытие, но требуют значительного объема земляных работ, времени и денег. В то время как свободные шланги и разбрызгиватели представляют собой простую и недорогую альтернативу, разбрызгиватель нуждается в постоянном перемещении, а участки без полива неизбежны. Есть и другой вариант: сделать спринклерную систему своими руками.

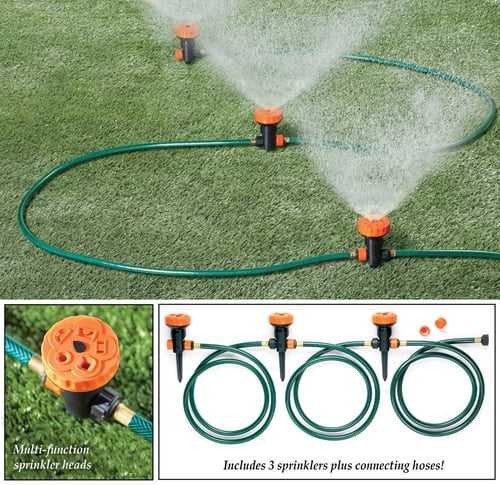

Спринклерная система «сделай сам» — отличное временное решение, если вы планируете создать подземную систему орошения в будущем. Или это также может быть постоянное решение для газонов, которые не требуют обильного полива, или если вы просто хотите сэкономить деньги.

Основные характеристики самодельной дождевальной системы

Благодаря взаимосвязанным разбрызгивателям и таймеру, эта спринклерная система «сделай сам» обладает некоторыми функциями, характерными для стационарных систем орошения. Тем не менее, поскольку шланги проходят над землей, система проста в установке и не требует рытья траншей. Спринклерная система DIY использует материалы, которые обычно можно найти в домашних центрах.

Наружный кран

Наружный кран или кран на стороне дома должен быть расположен в пределах 10-20 футов от края газона.

Таймер орошения

Таймер разбрызгивателя на батарейках ввинчивается прямо в наружный кран. Таймер подает воду через один кран с наружной резьбой.

Присоединение двойного металлического запорного шланга «Y» позволяет разделить этот единственный выход на два направления, по одному с каждой стороны газона.

Наконечник

Другим вариантом является использование двухзонного спринклерного таймера со встроенным двойным выходом. При желании вы можете управлять двумя сторонами отдельно, плюс это устраняет необходимость в металлическом затворе «Y».

Садовый шланг или труба из ПВХ

Садовый шланг диаметром 1/2 дюйма соединяет таймер разбрызгивателя с разбрызгивателями. Садовый шланг остается на уровне земли. Поскольку шланг используется по периметру газона, его можно замаскировать корой или мульчей.

Садовый шланг лучше всего подходит для газонов неправильной формы или когда вы думаете, что вам может понадобиться часто подтягивать систему для стрижки газона или ухода за ним зимой.

В качестве альтернативы, труба из ПВХ может заменить весь или большую часть садового шланга. Как и в случае с садовым шлангом, труба из ПВХ проходит по земле. Труба из ПВХ лучше всего подходит для газонов с прямыми сторонами или когда вы думаете, что система останется на месте большую часть времени.

Основание спринклера

Металлический штырь проточного дождевателя для газона является основой корпуса дождевателя. С острым концом внизу он вонзается в газон примерно на 10–12 дюймов.

Один конец с наружной резьбой, а другой конец с внутренней резьбой. В качестве проточного штыря вода может течь в один конец, снабжать корпус спринклера, прикрепленный к верхней части, а затем течь к следующему спринклеру в серии.

Для крепления корпуса спринклера к штырю требуется недорогая 1/2-дюймовая трубка спринклера из ПВХ с двойной наружной резьбой.

Корпус спринклера

В подземных спринклерных системах часто используются пластиковые выдвижные корпуса спринклеров. Тело закапывают до верхней части корпуса спринклера. Когда вода проходит через корпус разбрызгивателя, она толкает всплывающую секцию вверх. Всплывающее окно остается открытым до тех пор, пока течет вода. Этот проект адаптирует тот же корпус спринклера для надземного использования.

Наконечник

Струйная насадка вращающегося спринклера обычно не входит в комплект и приобретается отдельно.

Сопло вращающегося потока

Форсунка вращающегося спринклера вставляется в корпус спринклера. Он проецирует воду под регулируемым углом, от 90 градусов до полукруга (от 200 до 210 градусов).

Вопросы безопасности

Хотя эта спринклерная система своими руками не требует траншей, спринклерные шипы могут проникать в подземные электрические, газовые, коммуникационные или другие жизненно важные линии. Позвоните по номеру 811 или проверьте в Интернете, чтобы вызвать местную службу определения местоположения коммунальных служб и отметить вашу собственность смываемой краской. Услуга обычно бесплатная.

Проверьте свои местные коды. Как и в случае любого подключения к постоянному водопроводу бытового водоснабжения дома, вероятно, потребуется устройство обратного потока или вакуумный выключатель для защиты муниципального водоснабжения.

Оборудование/инструменты

• Лента сантехническая трубная
• Плоскогубцы

Материалы

• 6 1/2-дюймовый проточный спринклер для газона с основанием шипа
• 6 пластиковых разбрызгивателей, 4 дюйма
• 6 1/2-дюймовый спринклерный стояк из ПВХ (двойная наружная резьба)
• 6 вращающихся спринклерных форсунок
• 1 двойной металлический запорный шланг «Y»
• 2 1/2-дюймовых садовых шланга, 15 футов
• 4 1/2-дюймовых садовых шланга, 25 футов
• 2 1/2-дюймовые резьбовые заглушки для шлангов
• Таймер разбрызгивателя

1. Спринклерная система Plan DIY

   4-дюймовый всплывающий корпус разбрызгивателя подает воду примерно на 15 футов и поливает газон площадью до 700 квадратных футов. Спринклеры нуждаются в значительном перекрытии для полного охвата.

   В этом проекте газон имеет длину 40 футов и ширину 24 фута, а его общая площадь составляет 960 квадратных футов. Шесть разбрызгивателей по периметру покроют газон с достаточным перекрытием.


   Совет

   Хорошим практическим правилом является деление максимальной площади покрытия на 1/3. Вы даже можете разделить на 1/4, если в доме плохое давление воды или если в вашем районе очень ветрено или жарко.

2. Добавление стояка к основанию спринклера

   Оберните трубную ленту вокруг резьбы одного конца 1/2-дюймового стояка. Вручную поверните стояк по часовой стрелке в верхнюю часть основания шипа спринклера. Не используйте гаечный ключ, так как это сплющит резьбу на другом конце стояка.

   Что такое сантехническая лента?

   Лента для водопроводных труб, которая также известна под торговой маркой Teflon Tape, обычно используется сантехниками для обеспечения водонепроницаемого уплотнения на резьбовых трубах. Водопроводная лента всегда должна быть накручена на наружную резьбу в том же направлении по часовой стрелке, в котором вы будете поворачивать деталь с внутренней резьбой.

3. Добавьте корпус спринклера к основанию шипа

   Обмотайте резьбу стояка сантехнической лентой. Поверните корпус спринклера по часовой стрелке на стояк до упора. Однако будьте осторожны, чтобы не повернуть слишком далеко, так как это может привести к поломке корпуса спринклера или стояка.

4. Установите насадку Rotator Stream в корпус спринклера

   Вдавите ротационную струйную насадку в корпус спринклера.

5. Установка разбрызгивателей на газоне

   • Углы : По одному разбрызгивателю будет размещено в каждом из четырех углов.
   • Средние точки : Один разбрызгиватель будет размещен в каждой из двух средних точек на длинной стороне газона. Итак, поместите разбрызгиватель в 20-футовом месте на длинной стороне и повторите то же самое на другой длинной стороне.

6. Прикрепите таймер спринклера к двойному шлангу Y

   Поверните конец с внутренней резьбой двойного металлического запорного шланга «Y» к концу с наружной резьбой таймера спринклера.

7. Протяните шланги к первым двум углам

   Подсоедините один из 15-футовых шлангов к одной стороне двойного шланга «Y». Повторите с другой стороны Y со вторым 15-футовым шлангом. Протяните каждый из этих шлангов к первым двум углам газона. Прикрепите их к основаниям шипов для углового разбрызгивателя газона.

8. Шланги к спринклерам средней точки

   Используйте 25-футовые шланги для соединения угловых разбрызгивателей с разбрызгивателями в средней точке.

9. Прокладка шлангов к последним угловым спринклерам

   Используйте два последних 25-футовых шланга для соединения спринклеров в средней точке с двумя последними угловыми спринклерами.

10. Крышка последнего спринклера

    Наверните 1/2-дюймовые резьбовые заглушки шлангов на два последних угловых спринклера, чтобы предотвратить вытекание воды.

11. Установить угол поворотного сопла

    • Углы : На каждом спринклере установите вращающееся сопло струи чуть выше 90 градусов.
    • Средние точки : Установите каждую из двух средних форсунок на угол чуть более 180 градусов.

    Убедитесь, что все разбрызгиватели направлены в сторону газона.

Альтернатива: труба из ПВХ вместо садового шланга

Для более гладкой установки, исключающей использование садового шланга на длинных сторонах газона, используйте 1/2-дюймовую трубу из ПВХ. Поскольку труба из ПВХ не имеет резьбы, соедините трубы с резьбовыми наконечниками спринклеров с помощью 1/2-дюймовых переходников из ПВХ с наружной и внутренней резьбой.

1. Протяните 15-футовые садовые шланги от таймера разбрызгивателя «Y» к входной стороне первых двух угловых разбрызгивателей.
2. Подсоедините 1/2-дюймовый переходник из ПВХ с наружной резьбой к выходной стороне углового штыря спринклера.
3. Используя ПВХ-клей, прикрепите 10-футовую ПВХ-трубу к другому концу переходника с наружной резьбой. Труба из ПВХ проходит над землей.
